基于PWM技术的数控恒流源电路设计

基于PWM技术的数控恒流源电路设计现今，电源设备有朝着数字化方向发展的趋势。

然而绝大多数数控电源设计是通过高位数的A/D 和D/A 芯片来实现的，这虽然能获得较高的精度，但也使得成本大为增加。

本文介绍一种基于AVR 单片机PWM 功能的低成本高精度数控恒流源，能够精确实现0～2A 恒流。

系统框模块介绍1 人机接口模块本模块包括小键盘电路和液晶显示电路。

键盘设计为3 乘以4 键盘，由数字键0～9，功能键删除及确认组成，采用反转法实现键值识别。

显示电路由带中文字库的LCD 12864 构成，该液晶可以每行8 个汉字显示4 行。

由于这部分电路比较简单，在此不详述。

2 核心控制模块系统的核心控制模块为AVR 单片机(ATMEGA 16L)。

主要使用了AVR 的PWM 功能和A/D 功能。

AVR 单片机片内有一个具有16 位PWM 功能的定时/计数器。

在普通模式下，计数器不停地累加，计到最大值(TOP=0xffff)后溢出，返回到最小值0x0000 重新开始。

当启用PWM 功能即在单片机的快速PWM 模式下，通过调整OCR1A 的值可实现输出PWM 波的占空比变化。

产生PWM 波形的机理是：PWM 引脚电平在发生匹配时(匹配值为0～0xffff 之间的值，如(1)其中，fclk_I/O 为系统时钟频率(7.3728MHz)，N 为分频系数(取1、8、64、256 或1024)。

在N 取1 时，根据式(1)得PWM 波的最大频率为7.3728MHz;当N 取1024 时，PWM 波的最小频率为7.2kHz。

本系统N 取256，PWM 波频率为28.8kHz。

单片机内部有1 个10 位的逐次逼近型ADC，当使用片内VCC 作为参考电压Vref，其分辨率为：(2)若使用片内的2.56V 基准源作为参考电压，依据式(2)可得到其分辨率为0.003V。

当系统需要更高的分辨率时，可以通过软件补偿的方法来实现。

具体实现方法可参考相关资料。

基于SPWM调制的交流恒流源系统设计

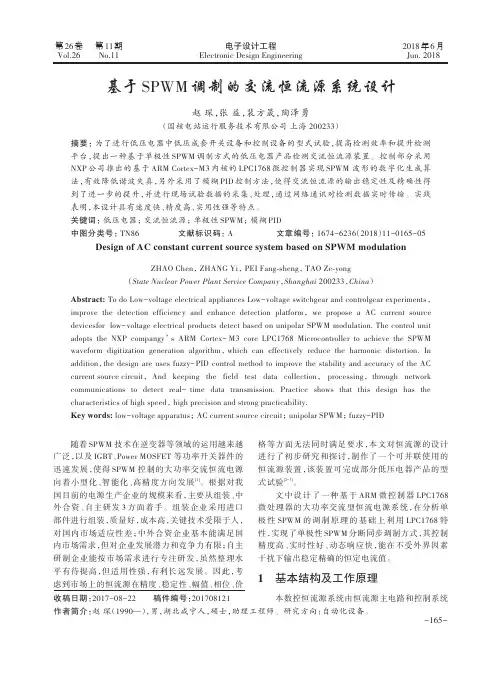

电子设计工程Electronic Design Engineering第26卷Vol.26第11期No.112018年6月Jun.2018收稿日期：2017-08-22稿件编号：201708121作者简介：赵琛（1990—），男，湖北咸宁人，硕士，助理工程师。

研究方向：自动化设备。

随着SPWM 技术在逆变器等领域的运用越来越广泛，以及IGBT 、Power MOSFET 等功率开关器件的迅速发展，使得SPWM 控制的大功率交流恒流电源向着小型化、智能化、高精度方向发展[1]。

根据对我国目前的电源生产企业的规模来看，主要从组装、中外合资、自主研发3方面着手。

组装企业采用进口部件进行组装，质量好，成本高，关键技术受限于人，对国内市场适应性差；中外合资企业基本能满足国内市场需求，但对企业发展潜力和竞争力有限；自主研制企业能按市场需求进行专注研发，虽然整理水平有待提高，但适用性强，有利长远发展。

因此，考虑到市场上的恒流源在精度、稳定性、幅值、相位、价格等方面无法同时满足要求，本文对恒流源的设计进行了初步研究和探讨，制作了一个可并联使用的恒流源装置，该装置可完成部分低压电器产品的型式试验[2-3]。

文中设计了一种基于ARM 微控制器LPC1768微处理器的大功率交流型恒流电源系统，在分析单极性SPWM 的调制原理的基础上利用LPC1768特性，实现了单极性SPWM 分断同步调制方式，其控制精度高、实时性好、动态响应快，能在不受外界因素干扰下输出稳定精确的恒定电流值。

1基本结构及工作原理本数控恒流源系统由恒流源主电路和控制系统基于SPWM 调制的交流恒流源系统设计赵琛，张益，裴方晟，陶泽勇（国核电站运行服务技术有限公司上海200233）摘要：为了进行低压电器中低压成套开关设备和控制设备的型式试验，提高检测效率和提升检测平台，提出一种基于单极性SPWM 调制方式的低压电器产品检测交流恒流源装置。

控制部分采用NXP 公司推出的基于ARM Cortex-M3内核的LPC1768微控制器实现SPWM 波形的数字化生成算法，有效降低谐波失真，另外采用了模糊PID 控制方法，使得交流恒流源的输出稳定性及精确性得到了进一步的提升，并进行现场试验数据的采集、处理，通过网络通讯对检测数据实时传输。

基于dsPIC30F4012数字信号控制器PWM功能的数控恒流源设计

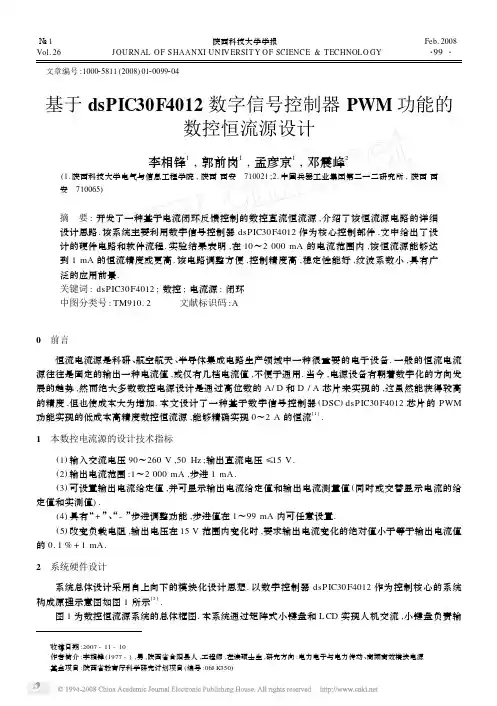

№.1 陕西科技大学学报 Feb.2008 Vol.26 J OU RNAL OF SHAANXI UN IV ERSIT Y OF SCIENCE&TECHNOLO GY ・99・　文章编号:100025811(2008)0120099204基于dsPIC30F4012数字信号控制器PWM功能的数控恒流源设计李相锋1,郭前岗1,孟彦京1,邓震峰2(1.陕西科技大学电气与信息工程学院,陕西西安　710021;2.中国兵器工业集团第二一二研究所,陕西西安　710065)摘　要:开发了一种基于电流闭环反馈控制的数控直流恒流源,介绍了该恒流源电路的详细设计思路.该系统主要利用数字信号控制器dsPIC30F4012作为核心控制部件,文中给出了设计的硬件电路和软件流程.实验结果表明,在10～2000mA的电流范围内,该恒流源能够达到1mA的恒流精度或更高.该电路调整方便,控制精度高,稳定性能好,纹波系数小,具有广泛的应用前景.关键词:dsPIC30F4012;数控;电流源;闭环中图分类号:TM910.2 文献标识码:A0　前言恒流电流源是科研、航空航天、半导体集成电路生产领域中一种很重要的电子设备.一般的恒流电流源往往是固定的输出一种电流值,或仅有几档电流值,不便于通用.当今,电源设备有朝着数字化的方向发展的趋势,然而绝大多数数控电源设计是通过高位数的A/D和D/A芯片来实现的,这虽然能获得较高的精度,但也使成本大为增加.本文设计了一种基于数字信号控制器(DSC)dsPIC30F4012芯片的PWM 功能实现的低成本高精度数控恒流源,能够精确实现0～2A的恒流[1].1　本数控电流源的设计技术指标(1)输入交流电压90～260V,50Hz;输出直流电压≤15V.(2)输出电流范围:1～2000mA,步进1mA.(3)可设置输出电流给定值,并可显示输出电流给定值和输出电流测量值(同时或交替显示电流的给定值和实测值).(4)具有“+”、“-”步进调整功能,步进值在1～99mA内可任意设置.(5)改变负载电阻,输出电压在15V范围内变化时,要求输出电流变化的绝对值小于等于输出电流值的0.1%+1mA.2　系统硬件设计系统总体设计采用自上向下的模块化设计思想.以数字控制器dsPIC30F4012作为控制核心的系统构成原理示意图如图1所示[2].图1为数控恒流源系统的总体框图.本系统通过矩阵式小键盘和L CD实现人机交流,小键盘负责输3收稿日期:2007-11-10作者简介:李相锋(1977-),男,陕西省合阳县人,工程师,在读硕士生,研究方向:电力电子与电力传动、高频高效模块电源基金项目:陕西省教育厅科学研究计划项目(编号:06J K350)陕西科技大学学报第26卷图1　数控恒流源系统的总体框图入要实现的电流值,液晶显示屏L CD122×32负责显示电流的设定值和实际的测试值.数字信号控制器(DSC )dsPIC30F4012根据输入的电流值产生对应的PWM 波,经过滤波和功率放大电路后对压控恒流元件进行控制,产生对应的输出电流,电流再经过采样电阻到达负载.同时,对采样电阻两端的信号进行差分放大,送入数字信号控制器(DSC )dsPIC30F4012的ADC 采集模块.数字信号控制器根据采集的值调整PWM 输出,从而调整了输出电流.如此反复,直到电流达到设定的要求.下面给出这些主要电路模块的设计过程和硬件设计电路图[3].2.1　人机接口模块电路的设计本模块包括小键盘电路和液晶显示电路.键盘的设计采用4×4的矩阵行列式键盘,这样16个按键的键盘与数字信号控制器dsPIC30F4012接口时只需要8根I/O 口线,并且键盘上各按键功能的分配可以通过软件设计做得十分合理.设置0～9共10个数字键、步进“+”、“-”及菜单键,等等.在本系统中,显示电路采用图形显示的L CD122×32液晶显示屏,用于输出电流的给定值显示和实际的测试值显示[4].2.2　数字控制器dsPIC30F4012核心控制模块设计系统的核心控制模块为dsPIC30F4012数字控制器,主要使用了dsPIC30F4012的全数字化PWM 功能和A/D 功能.本数控恒流源采用Microchip 公司高速的dsPIC30F4012型16位微处理器作为核心控制电路组成全数字化PWM 整流器.dsPIC30F4012有1个16位CPU 和1个dSP 内核,当内部最高时钟频率为120M Hz 时,进行一次16bit ×l6bit 运算的时间为8.3ns ,另外包括2048字节的寄存器RAM 、48kB 的片内程序空间、1024字节的EEPR ()M 、中断7个I/0口共21条I/0口线以及1路全双工的UAR T 功能模块、1个同步串行SPI 功能模块、1个FC 串行通信模块和1个CAN 串行通信模块,片内设有1个6通道的A/D 转换器,工作在10位模式,采样保持时间、转换时间、阈值检测方式和零偏补偿校正均可编程,同时有5个16位定时器、4路捕捉器、2路比较/标准脉宽调制单元(PWM )模块、1个6通道的MCPWM 控制器.dsPIC30F4012内专用PWM 控制器是其设计特色之一,这一设置大大简化了产生PWM 波形的控制软件和外部硬件,通过编程可产生独立的、具有相同频率和工作方式的3相6路PWM 波形,并由RE 口直接输出6路PWM 信号.PWM 信号是用来控制功率器件的导通与截止,从而改变加在恒流源负载上的平均电流,达到控制恒流源电流大小的目的.在数字信号控制器DSC 中产生PWM 信号用到一个计数器,用于产生三角波,计数器的峰值和载波周期不变.通过端口获取设定值(记V COMP ),记录在比较寄存器中.在计数器计数过程中,如果当前比较寄存器的值V COMP 与计数的值相等,则在相应PWM 引脚端在高电平与低电平之间进行切换,从而产生PWM 信号,经过驱动后控制恒流源模块栅极功率管的导通与关断.通过改变比较寄存器的值V COMP ,可以改变PWM 信号的占空比,调节恒流源的电流,以此实现需要的恒流源电流.数字控制器dsPIC30F4012内部有一个10位的A/D 转换器,当使用V CC 作为参考电压V ref 时,其分辨率为:V ref 2n =V CC210=0.005V.当系统需要更高的分辨率时,可以通过软件补偿的方法来实现[5].2.3　滤波和功放模块的电路设计与标准版的8051单片机不同,随着单片机技术的迅速发展,集成了众多功能的新一代数字信号控制器集成了A/D 、D/A 、PWM 、DSP 、E2ROM 等功能,因此改变了传统的设计思路.美国微芯公司出品的dsPIC30F 系列芯片便是一款高速的数字信号控制器(DSC ).dsPIC30F4012内专用PWM 控制器是其设计特色之一,这一设置大大简化了产生PWM 波形的控制软件和外部硬件,通过编程可产生独立的、具有・001・第1期李相锋等:基于dsPIC30F4012数字信号控制器PWM 功能的数控恒流源设计相同频率和工作方式的3相6路PWM 波形,并由RE 口直接输出6路高速PWM 信号,有利于实现高性能控制的需要.本设计中,采用片内PWM 功能实现准D/A 输出,控制恒流模块的给定电压V in .PWM 输出的方波经二阶RC 滤波电路获取直流分量,其滤波驱动模块电路如图2所示.图2　二阶RC 低通滤波电路图3　恒流模块电路二阶RC 低通无源滤波器的系统函数为:A (S )=A 0w n 2S 2+w n QS +w 2n ,其中,A 为通带增益,Q 为品质因素,w 0为截止频率.按此原理,可获得电路的具体参数.由于无源滤波器的负载能力差,信号经过二阶无源滤网络后衰减比较大,因此需要增加一级功率放大电路[6].2.4　恒流源模块电路的设计恒流源采用的功率器件是功率MOSFET ,型号是IRF540,V DD =100V ,I D =23A ,R DS (on )=77m Ω,恒流源控制模块电路原理图如图3所示.IRF540的栅极G 接PWM 波形后的直流电压,D 极接能提供15V/5A 的电流源,可以采用开关电源供电,源极S 用来接采样电阻和负载,采样电阻应采用温漂系数低,阻值为10m Ω,精度为1%的大功率锰铜丝电阻.当对采样电阻两端信号进行查分后,可得到采样电阻两端的电压值U ,而在已知采样电阻阻图4　程序流程图值的情况下,就可容易得到流经采样电阻的电流,即I =U/R.由于负载与采样电阻在同一条支路,故流经负载的电流也为I .差分放大电路的放大系数可根据采样电阻阻值以及ADC 的参考电压来选择,图3中要求R 1=R 3,R 2=R 4,放大倍数为R 4/R 3.需要注意的是该电路应该具用很高的输入阻抗,以减少对负载电路的影响.差分信号经ADC 送入数字信号控制器进行运算处理[7].3　软件系统设计软件的主要任务是完成参数设置、输出、显示;完成电流信号的实时采集、处理、显示.软件设计采用模块化结构,主要包括主程序模块、信号采集与处理程序模块、键盘处理程序模块、显示处理程序模块、数据输出处理模块等.主程序模块与各程序模块联系主要通过一段RAM 区域完成,在编程中也用了一些技巧,主要是为了使信号采集、数据运算做到高精度、快速.主程序模块完成系统参数的初始化与设置,并完成对各模块的初始化协调、调用及主要环节的自检等任务.数据输出处理程序模块则完成系统对恒流源的设定要求,其整个系统是一个动态的闭环系统.系统根据PWM 初始匹配值、设定值的大小不同,电流在开始时可能会与设定值存在较大的偏差.随着闭环系统的自我调整,逐渐使输出稳定在设定值上.系统达到稳定状态的时间以及稳定后电流值波动的幅度可根据设计要求由软件来调整,其程序框图如图4所示.・101・陕西科技大学学报第26卷表1　负载RL =10的测试结果设定值/mA测量值/mA 误差/mA 0.00.00.010.0010.00.030.0029.90.160.059.90.1100.099.90.1300.0299.80.2600.0599.80.21000.0999.40.62000.01999.0 1.0表2　负载RL =100的测试结果设定值/mA 测量值/mA 误差/mA 0.00.00.010.010.00.030.029.90.160.059.90.1100.099.90.1300.0299.80.2600.0599.0 1.01000.0998.0 2.02000.01998.0 2.04　实验结果影响输出电流稳定的参数很多,如电源的变化(源效应)、负载的变化(负载效应)、取样电阻的变化以及A/D ,D/A 的影响、环境温度的变化、噪声(纹波)、运放的漂移等.表1、表2给出了负载变化时系统的实验数据.从表1和表2的测试数据可以看出,该恒流源在负载为100以内时,在2000mA 的输出电流范围内最大电流误差仅为2mA ,在0～200mA 电流段误差仅为0.1%,满足了设计要求,达到了较高的精度.如果要提高300mA 段以上的精度,可以采用软件补偿的方法实现,即先测量足够多的测试数据,然后采用曲线拟合方法对数据分段进行补偿.5　结束语该设计采用闭环反馈控制的方法,构造出了实用的直流电流源,其输出电流的预置和调整精度与A/D 、D/A 的位数有紧密的关系.本设计的电流精度达到了0.1%,结构简单,成本低,系统稳定性好,精度高,能够满足科研、工业生产要求.如果设计要求电流更大的恒流源,则更换更大功率的+15V/I 电源和合适的MOSFET 功率元件即可.参考文献[1]刘　润,谭　薇,程荣贵.一种高精度数控直流源的设计[J ].现代电子技术,2006,(7):1352137.[2]欧伟明,罗三定,张继红.智能数控电流源的设计[J ].通信电源技术,2006,23(5):52254.[3]Microchip 公司的微处理技术手册[R ],2006.[4]李银祥,姚向东,安继明,等.数控电流源[J ].现代科学仪器,2001,(6):52253.[5]邵　康.高精度数控直流电源的设计[J ].无锡轻工大学学报,1997,16(1):66270.[6]胡庆波,张晓峰,吕征宇.一种新颖的全数字式双向恒流源电路的设计[J ].电力电子技术,2006,40(3):123.[7]刘全盛.一种基于恒流源原理的自举驱动方法[J ].电机与控制学报,2004,8(1):82284.DESIGN OF DIGITAL CONTROL CURRENT SCOURCE BASED ON PWM FUNCTION OF DSPIC30F4012DIGITAL SIGNAL CONTROLL I Xiang 2feng 1,GUO Qian 2gang 1,M EN G Yan 2jing 1,D EN G Zhen 2feng 2(1.School of Electrical and Information Engineering ,Shaanxi University of Science &Technology ,Xi ′an 710021,China ;2.The Research Institute 212of CN GC ,Xi ′an 710065,China )Abstract :A DC constant current power supply circuit based on current closed 2loop feedback cont rol is brought forward in t his paper and how to design t he circuit is also emp hatically in 2t roduced.Digital Signal Controller dsPIC 30F 4012was used as a cont roller ,and hardware ar 2chitect ure and software flowchart were p rovided.And t he design have 1mA or higher preci 2sion wit hin t he current of 10～2000mA.The result s of experiment s show t hat t he circuit is convenient to be adjusted and has high accuracy of cont rol ,good stability ,low ripple quo 2tient and pro sperous f ut ure of application.K ey w ords :dsPIC 30F 4012;numerical controlled ;current source ;clo sed loop ・201・。

数控PWM高精度电源的电路组成和设计原理

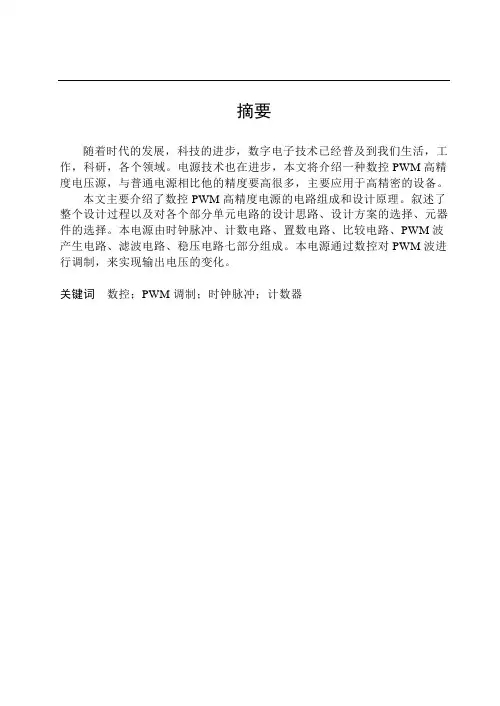

摘要随着时代的发展，科技的进步，数字电子技术已经普及到我们生活，工作，科研，各个领域。

电源技术也在进步，本文将介绍一种数控PWM高精度电压源，与普通电源相比他的精度要高很多，主要应用于高精密的设备。

本文主要介绍了数控PWM高精度电源的电路组成和设计原理。

叙述了整个设计过程以及对各个部分单元电路的设计思路、设计方案的选择、元器件的选择。

本电源由时钟脉冲、计数电路、置数电路、比较电路、PWM波产生电路、滤波电路、稳压电路七部分组成。

本电源通过数控对PWM波进行调制，来实现输出电压的变化。

关键词数控；PWM调制；时钟脉冲；计数器AbstractWith the development of the times, and the advancement of technology, digital electronic technology now that we live, work, research, in all fields. Power Technology is progress, the paper will introduce a high-precision CNC PWM voltage source, compared with a conventional power supply to his accuracy is much higher, mainly used in high-precision equipment.This paper introduces a high-precision CNC PWM power circuit components and the design principle. Describes the whole design process, as well as the various parts of the unit circuit design, the design choice, the choice of components. Power from the clock pulse, counting circuit, a few home circuit, compared circuit, a wave PWM circuit filter circuit, the voltage regulator circuit composed of seven parts. NC to power through this wave PWM modulation to achieve the output voltage changes.Key words NC PWM modulation Clock pulse Counter目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题背景 (1)1.2 设计任务与要求 (1)1.2.1 设计目的 (2)1.2.2 设计题目的概述 (2)1.3 本章小结 (2)第2章总体设计方案 (3)2.1 设计方案 (3)2.2 电路方框图的说明 (4)2.3 本章小结 (4)第３章单元电路设计 (5)3.1 电源电路 (5)3.1.1 电源电路的组成 (5)3.1.2 参数计算 (8)3.2 PWM波产生电路 (9)3.2.1 计数电路 (10)3.2.2 比较电路 (12)3.2.3 时钟脉冲及PWM波产生电路 (14)3.3 滤波电路 (21)3.4 稳压放大电路 (21)3.4.1 三种比例运算电路的比较 (22)3.4.2 复合管 (24)3.5 过流保护电路 (25)3.6 本章小结 (25)第4章整机电路的工作原理 (26)4.1 整机工作原理 (26)4.2 本章小结 (28)第5章电路的组装与调试 (29)5.1 元器件的选择 (29)5.2 使用仪器 (30)5.3 电路的安装与调试 (30)5.3.1 电路的安装 (30)5.3.2 电路的调试 (31)5.4 本章小结 (35)结论 (36)致谢 (37)参考文献 (38)附录1 (39)附录2 (43)附录3 (49)附录4 (51)第1章绪论1.1 课题背景从上世纪九十年代末起，随着对系统更高效率和更低功耗的需求，电信与数据通讯设备的技术更新推动电源行业中直流/直流电源转换器向更高灵活性和智能化方向发展。

基于PWM的精密数控电源设计

基于PWM的精密数控电源设计发表时间：2018-11-02T17:19:29.560Z 来源：《知识-力量》2018年12月上作者：刘景文[导读] 设计以FPGA为控制核心的精密数控电源,通过硬件设计和参数计算，设计基于Verilog HDL相关程序，完成基于PWM的精密数控电源设计，通过调节PWM占空比实现输出电压的精密调节,调节精度达0.011V，具有一定的实用价值。

关键词：（天津滨海职业学院，天津塘沽 300451）摘要：设计以FPGA为控制核心的精密数控电源,通过硬件设计和参数计算，设计基于Verilog HDL相关程序，完成基于PWM的精密数控电源设计，通过调节PWM占空比实现输出电压的精密调节,调节精度达0.011V，具有一定的实用价值。

关键词：PWM；鼠标滚轮编码器；二阶RC滤波器一、引言做为电子领域常用的设备，直流稳压电源在教学、科研等领域广泛应用。

传统的多功能直流稳压电源功能简单、精度低且体积大、复杂度高。

精密数控电源精度高、输出电压调节方便已经替代传统电源，在教学、科研等领域广泛使用。

精密数控电源广泛以单片机为控制核心，通过控制D/A电路、经集成运放转换为数控电压，最后由三极管放大、RC网络滤波，最终得到稳定数控电压。

为单片机核心的精密数控电源，电路功能模块化，设计简单，结构紧凑，价格适中，性能卓越。

本文提出基于PWM的精密数控电源，以FPGA/CPLD为控制核心，通过控制PWM占空比，信号经RC滤波器滤波，转换为稳定数控电压，最后由三极管进行电流放大得到稳定数控电压。

本设计结构非常简单，价格便宜，调节精度高。

二、系统硬件设计与参数计算基于PWM的精密数控电源系统的硬件由输出电压调节、二阶RC滤波器、三极管电流放大、A/D电压采集、数码显示五部分组成。

采用altera公司的EPF10K10LC84为控制核心，使用40MHZ时钟频率，VCCIO电压取5V。

（一）、输出电压调节部分设计与参数选择输出电压调节部分采用鼠标滚轮编码器，鼠标滚轮编码器本质是两个开关，在旋转的过程中，两个开关依次闭合，编码器产生A、B两路脉冲。

同步发电机PWM整流器励磁系统的研究

２１００年
第１期９
ＳＩＮＥ＆ＴＣＮＬＧＮＯＭＴＯＣＥＣＥＨＯＯＹＩＦＲＡＩＮ
ｏ机械与电子０
科技信ＪＩＬ

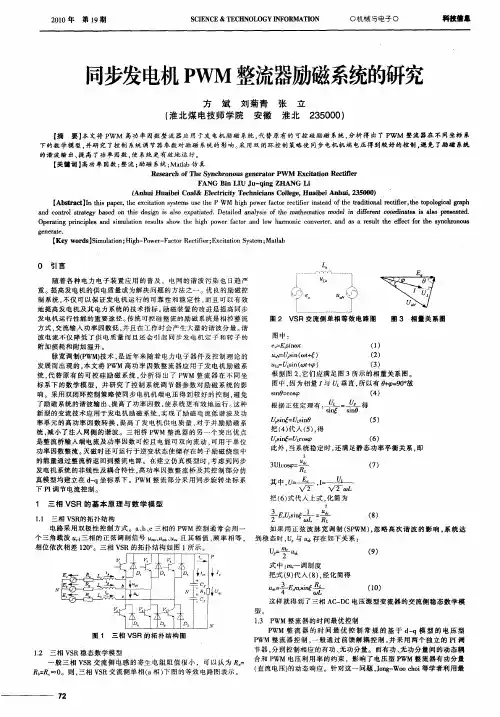

同步发电机ＰＷＭ整流器励磁系统的研究
