电熨斗结构以及工作原理
电熨斗的自动调温原理

电熨斗的自动调温原理电熨斗是利用电流的热效应制成的,用来熨烫衣服。
由于衣服的质料不同,有棉的、麻的、丝的、毛的、化纤的等,因此熨烫时所需的温度也各不相同。
一般来说,棉织品比较能耐高温,毛的次之,化纤衣物则不耐高温。
怎样才能适应各种不同的要求呢?现在市场上有一种可调温的电熨斗,不仅能调出各种不同温度,而且在某一温度下,可保持温度恒定不变。
这样在熨烫某种衣物时,只要把调温旋钮调在与织物相对应的温度上,即可放心大胆地熨烫了。
电熨斗是怎样调温的呢?功劳还要归于用双金属片制成的自动开关。
双金属片是把长和宽都相同的铜片和铁片紧紧地铆在一起做成的。
受热时,由于铜片膨胀得比铁片大,双金属片便向铁片那边弯曲。
温度愈高,弯曲得愈显著。
右图是电熨斗的结构示意图。
常温时,双金属片端点的触点与弹性铜片上的触点相接触。
当电熨头与电源相接通时,电流通过相接触的铜片、双金属片,流过电热丝,电热丝发热并将热量传给电熨斗底部的金属底板,人们就可用发热的底板熨烫衣物了。
随着通电时间增加,底板的温度升高到设定温度时,与底板固定在一起的双金属片受热后向下弯曲,双金属片顶端的触点与弹性铜片上的触点相分离,于是电路断开。
这时底板的温度不再升高,由于底板的散热而降低;双金属片的形变也逐渐恢复,当温度降至某一值时,双金属片与弹性铜片又重新接触,电路再次接通,底板的温度又开始升高。
这样,当温度高于所需温度时电路断开,当温度低于所需温度时电路接通,便可保持温度在一定的范围内。
那么,怎样使电熨斗有不同温度呢?当你把调温钮上调时,上下触点随之上移。
双金属片只需稍微下弯即可将触点分离。
显然这时底板温度较低,双金属片可控制底板在较低温度下的恒温。
当你把调温钮下调时,上下触点随之下移,双金属片必需下弯程度较大时,才能将触点分离。
显然这时底板的温度较高,双金属片可控制底板在较高温度下的恒温。
这样便可适应织物对不同温度的要求了。
电熨斗工作原理

电熨斗工作原理

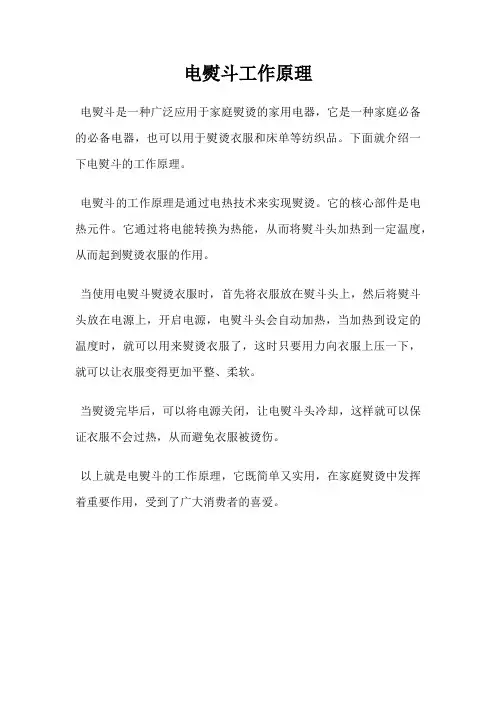

电熨斗是一种广泛应用于家庭熨烫的家用电器,它是一种家庭必备的必备电器,也可以用于熨烫衣服和床单等纺织品。
下面就介绍一下电熨斗的工作原理。
电熨斗的工作原理是通过电热技术来实现熨烫。
它的核心部件是电热元件。
它通过将电能转换为热能,从而将熨斗头加热到一定温度,从而起到熨烫衣服的作用。
当使用电熨斗熨烫衣服时,首先将衣服放在熨斗头上,然后将熨斗头放在电源上,开启电源,电熨斗头会自动加热,当加热到设定的温度时,就可以用来熨烫衣服了,这时只要用力向衣服上压一下,就可以让衣服变得更加平整、柔软。
当熨烫完毕后,可以将电源关闭,让电熨斗头冷却,这样就可以保证衣服不会过热,从而避免衣服被烫伤。
以上就是电熨斗的工作原理,它既简单又实用,在家庭熨烫中发挥着重要作用,受到了广大消费者的喜爱。
电熨斗工作原理

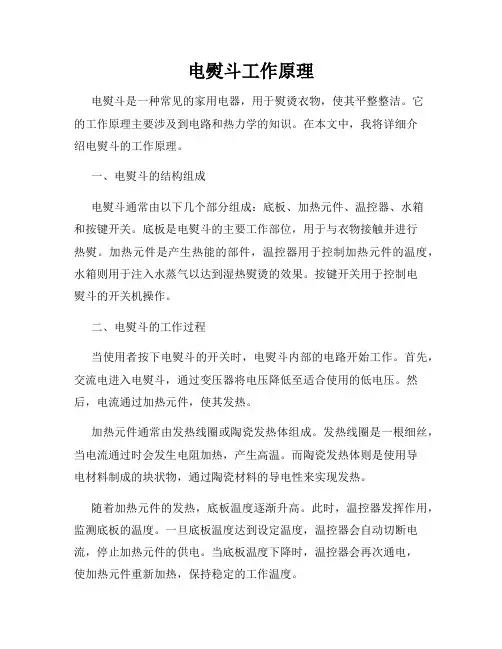

电熨斗工作原理电熨斗是一种常见的家用电器,用于熨烫衣物,使其平整整洁。
它的工作原理主要涉及到电路和热力学的知识。
在本文中,我将详细介绍电熨斗的工作原理。
一、电熨斗的结构组成电熨斗通常由以下几个部分组成:底板、加热元件、温控器、水箱和按键开关。
底板是电熨斗的主要工作部位,用于与衣物接触并进行热熨。
加热元件是产生热能的部件,温控器用于控制加热元件的温度,水箱则用于注入水蒸气以达到湿热熨烫的效果。
按键开关用于控制电熨斗的开关机操作。
二、电熨斗的工作过程当使用者按下电熨斗的开关时,电熨斗内部的电路开始工作。
首先,交流电进入电熨斗,通过变压器将电压降低至适合使用的低电压。
然后,电流通过加热元件,使其发热。
加热元件通常由发热线圈或陶瓷发热体组成。
发热线圈是一根细丝,当电流通过时会发生电阻加热,产生高温。
而陶瓷发热体则是使用导电材料制成的块状物,通过陶瓷材料的导电性来实现发热。
随着加热元件的发热,底板温度逐渐升高。
此时,温控器发挥作用,监测底板的温度。
一旦底板温度达到设定温度,温控器会自动切断电流,停止加热元件的供电。
当底板温度下降时,温控器会再次通电,使加热元件重新加热,保持稳定的工作温度。
在熨烫过程中,一些电熨斗还提供蒸汽功能。
水箱内注入的水会被加热,并通过底板上的小孔喷出,形成水蒸气。
这种湿热熨烫可以更好地去除衣物上的皱褶,并提供更好的熨烫效果。
三、电熨斗的安全性电熨斗作为一种带电家用电器,安全性至关重要。
为了保证用户的安全,在电熨斗内部设置了多重安全保护装置。
首先,电熨斗通常设计有过热保护功能。
当温控器失效或底板温度异常升高时,过热保护装置会自动切断电源,以防止热量对电熨斗和周围环境造成损害。
此外,电熨斗还具备漏电保护功能。
当电熨斗发生漏电时,漏电保护器会立即切断电源,避免给用户带来电击的危险。
这在保证用户安全的同时,也保护了电熨斗本身不受损坏。
最后,电熨斗还常常设置了自动断电功能。
当电熨斗连续工作一段时间后,如果没有人操作,它会自动切断电源,避免长时间未使用导致的安全隐患。
电熨斗原理故障件及检修

STEP 04
叙述电熨斗常见故障现 象,并总结其检修流程。
复习思考题
试完成技能训练
Thank You !
CLICK HERE TO ADD TITLE 添 加 副 标 题
02
性能要求:电熨斗在105%额定电压下通电半小时后,手柄把握 部位温度不高于50℃.
五.外壳 作用:封装电热元件,减少热量向空间散发,安 全保护和提高热效率,并具有美化装饰功能。由薄钢板 冲压成形,在表面镀上铜、镍及铬层并加以抛光。 普通型电熨斗通过其尾部的插座与电源线相连,缺 点是调温通过开关和插拔电源来调节,难以掌握。 表1—Байду номын сангаас—2,普通型电熨斗工作温度判断方法 (参考值)
二.电热元件 见图1—2—2 所用电热元件有两种: a图:半封闭式:将电热丝缠绕在云母骨架上, 再在其上下用云母绝缘片覆盖而成。结构简单、维修 方便、造价低、寿命短。 b图:电热管式电热元件(目前常采用)。在电 熨斗中,多将电热管压在底板中预先加工出的凹槽里, 甚至直接铸进底板中。 使之不怕震动、 不易氧化、热效率高 是比较先进的电热元件。
图1—2— 7
调温型电熨斗的立体展开图,采用了云母电热 芯及缓动式调温器。 一.拆卸 (一)工具 万用表、兆欧表、电烙铁、镊子及其他工具。 (二)要求 (三)步骤 二.检修零部件 检修步骤: (一)检测云母电热芯的电热丝是否烧断。 (二)检查调温器动触点与静触点有无烧蚀或粘连。 (三)检修其他部件。
组装
常见故障及检修方法 1. 忽冷忽热 2. 不热
①表1—2—3 其它常见故障的排除 ②表1—2—4 电熨斗主要技术指标
复习思考题
STEP 01
普通型电熨斗的基本 结构是怎样的?
STEP 02
电熨斗的基本原理

第一章電熨斗的基本原理&1.歷史過程中的電熨斗大家知道,熨斗並不是現代社會突然發明的一種家用器具,遠在唐朝已經有了熨斗的雛形,不過,那時的熨斗比起現在的熨斗來,結構與外觀可是發生了非常大的變化。
&2.熨燙的基本條件織物經穿著,儲存,洗滌後會産生皺褶,變形。
去撣這些變形,皺褶,一般需要對織物“加溫”,“加壓”,“加濕”。
所以溫度,壓力是實現對織物熨燙的必要條件,蒸汽是是實現對織物熨燙的充分條件。
熨斗創造上述三個條件一般是以下述手段實現:1.溫度:1)用外部熱源預先對熨斗底加熱,使熨斗底儲存熱能,當底盤與織物接觸時,將熱能傳遞給織物,使織物溫度升高。
2)用木炭作燃料,直接對底盤加熱,這種加熱持續整個熨燙過程。
3)利用電流的熱效應,將電流通過電阻絲,産生焦耳熱,熱量傳遞到電熱盤,從而實現對被燙物加熱。
4)利用半導體發熱元件。
2.加濕:1)對被燙物噴霧,潤濕織物,在熱熨斗熨燙時,水變成蒸汽,使織物纖維變形。
2)直接對熨燙物噴蒸汽。
3)織物半幹時就熨燙,或在織物上隔一層濕布。
3.加壓:加溫並有蒸汽使織物纖維舒展開後,施加一定壓力,就可使織物按我們的需求整燙。
這就是有部分熨斗需加上加重鐵的原因。
一部分來自南亞,南美洲的客戶都要求有加重鐵,特別對幹式熨斗。
由於各種織物的耐溫特性不同,各種織物熨燙時所需溫度是不一樣的,國際上有一種通用的織物洗滌和整燙標示,這些標示一般都縫製上衣內左側下擺縫線處。
選擇溫度時要注意。
高溫整燙(約200℃)中溫整燙(約150℃)低溫整燙(約100℃)不可熨燙隔層布熨燙現有機種由於可延伸各種功能,爲方便管理,我們用下述字母代碼尾隨機種之後,以便區別。
這些功能代碼是:S:噴水C:塗裝E:電子式溫A:自動斷電B:低溫止漏D:水平爆炸V:水平/垂直爆炸N:不鏽剛包底P:無水位窗L:加長型HS:軟質握把W:加重鐵T:加水質軟化劑無任何功能代碼者,對6字開頭的表示幹式熨斗,對7字開頭的表示基本功能(蒸汽)。
电熨斗恒温原理

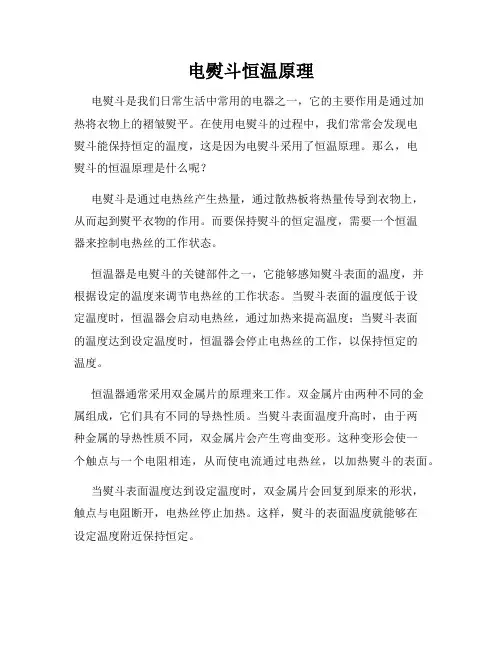

电熨斗恒温原理电熨斗是我们日常生活中常用的电器之一,它的主要作用是通过加热将衣物上的褶皱熨平。
在使用电熨斗的过程中,我们常常会发现电熨斗能保持恒定的温度,这是因为电熨斗采用了恒温原理。
那么,电熨斗的恒温原理是什么呢?电熨斗是通过电热丝产生热量,通过散热板将热量传导到衣物上,从而起到熨平衣物的作用。
而要保持熨斗的恒定温度,需要一个恒温器来控制电热丝的工作状态。
恒温器是电熨斗的关键部件之一,它能够感知熨斗表面的温度,并根据设定的温度来调节电热丝的工作状态。
当熨斗表面的温度低于设定温度时,恒温器会启动电热丝,通过加热来提高温度;当熨斗表面的温度达到设定温度时,恒温器会停止电热丝的工作,以保持恒定的温度。
恒温器通常采用双金属片的原理来工作。
双金属片由两种不同的金属组成,它们具有不同的导热性质。
当熨斗表面温度升高时,由于两种金属的导热性质不同,双金属片会产生弯曲变形。
这种变形会使一个触点与一个电阻相连,从而使电流通过电热丝,以加热熨斗的表面。
当熨斗表面温度达到设定温度时,双金属片会回复到原来的形状,触点与电阻断开,电热丝停止加热。
这样,熨斗的表面温度就能够在设定温度附近保持恒定。
除了恒温器,电熨斗还配备了其他的安全保护装置,以确保使用的安全性。
比如,电熨斗常常配备了温度过高保护装置,当温度超过一定限制时,电熨斗会自动断电,以避免温度过高造成安全事故。
另外,电熨斗还会配备供水系统,用于加湿熨斗表面。
加湿能够有效地提高熨斗的效果,减少衣物的摩擦阻力,使熨烫更加顺畅。
总的来说,电熨斗的恒温原理是通过恒温器感知并调节熨斗表面的温度,使用双金属片来实现温度控制。
这样能够保持熨斗的恒定温度,提高熨烫的效果。
在使用电熨斗的时候,我们也要注意安全使用,避免发生意外事故。
希望本文能给大家带来一些对电熨斗恒温原理的了解。
电熨斗工作原理

电熨斗工作原理
电熨斗的工作原理主要是利用高温和强大的吸力。
能产生温度最
高可达230 度的,被称作熨斗热发射管的元件,是电熨斗的核心部分。
当把电熨斗的头部接入交流电源时,电流通过热发射管,它会发出足
以使接触物体汗水喷射出来的高温。
熨斗头会把这种高温带到衣物上,使衣服变得松软,从而实现整理目的。
同时,电熨斗也具有一定的吸力,能有效帮助电熨斗头把衣服夹紧,这样,做出精细的效果也是很
容易的。
电熨斗的工作原理就是这样,即产生高温和强大的吸力。
在使用
电熨斗时,熨斗头会向衣物所接触的地方发射出高温,发出的高温会
使衣物在高温下变得松软,从而实现整理衣服的效果。
同时,电熨斗
也具有一定的吸力,使得电熨斗头能够有效把衣服夹紧,帮助我们完
成精细的效果。
电熨斗的基本原理之欧阳科创编

第一章電熨斗的基本原理&1.歷史過程中的電熨斗大家知道,熨斗並不是現代社會突然發明的一種家用器具,遠在唐朝已經有了熨斗的雛形,不過,那時的熨斗比起現在的熨斗來,結構與外觀可是發生了非常大的變化。
&2.熨燙的基本條件織物經穿著,儲存,洗滌後會産生皺褶,變形。
去撣這些變形,皺褶,一般需要對織物“加溫”,“加壓”,“加濕”。
所以溫度,壓力是實現對織物熨燙的必要條件,蒸汽是是實現對織物熨燙的充分條件。
熨斗創造上述三個條件一般是以下述手段實現:1.溫度:1)用外部熱源預先對熨斗底加熱,使熨斗底儲存熱能,當底盤與織物接觸時,將熱能傳遞給織物,使織物溫度升高。
2)用木炭作燃料,直接對底盤加熱,這種加熱持續整個熨燙過程。
3)利用電流的熱效應,將電流通過電阻絲,産生焦耳熱,熱量傳遞到電熱盤,從而實現對被燙物加熱。
4)利用半導體發熱元件。
2.加濕:1)對被燙物噴霧,潤濕織物,在熱熨斗熨燙時,水變成蒸汽,使織物纖維變形。
2)直接對熨燙物噴蒸汽。
3)織物半幹時就熨燙,或在織物上隔一層濕布。
3.加壓:加溫並有蒸汽使織物纖維舒展開後,施加一定壓力,就可使織物按我們的需求整燙。
這就是有部分熨斗需加上加重鐵的原因。
一部分來自南亞,南美洲的客戶都要求有加重鐵,特別對幹式熨斗。
由於各種織物的耐溫特性不同,各種織物熨燙時所需溫度是不一樣的,國際上有一種通用的織物洗滌和整燙標示,這些標示一般都縫製上衣內左側下擺縫線處。
選擇溫度時要注意。
高溫整燙(約200℃)中溫整燙(約150℃)低溫整燙(約100℃)不可熨燙隔層布熨燙現有機種由於可延伸各種功能,爲方便管理,我們用下述字母代碼尾隨機種之後,以便區別。
這些功能代碼是:S:噴水C:塗裝E:電子式溫A:自動斷電B:低溫止漏D:水平爆炸V:水平/垂直爆炸N:不鏽剛包底P:無水位窗L:加長型HS:軟質握把W:加重鐵T:加水質軟化劑無任何功能代碼者,對6字開頭的表示幹式熨斗,對7字開頭的表示基本功能(蒸汽)。
电熨斗的结构

► 外观及包装
底板
► 型号 ► 电压 ► 功率标识 ► 电热管 ► 汽化盖 ► 底板外观
► 电阻
► 包装情况
内部引线
► 连接正确 ► 锁附位置 ► 温控型号 ► 规格 ► 材质 ► 变形
► 锁附扭力
► 长度
► 颜色
功能检测
► 温度 ► 蒸汽 ► 爆炸
► 喷水
► 耐压功率
► 电阻
外观及包装
► 擦拭干净 ► 无划伤、毛刺、间隙、色差、缺口 ► 贴附铭牌
防钙化功能
►在水箱内放入化学物,利用化学反应将
硬水软化,从而防止底板钙化物结垢, 延长电熨斗的使用寿命。
自动断电功能
► 在电熨斗静止不动状态下,能在规定的时间
内切断电源,起到安全保护、节能的作用, 通常的额定断电时间为平放30秒,竖放8分钟。
低温止漏功能
►当电熨斗底板温度低于设定温度时,电
熨斗自动关闭水箱到底板的下水通道, 防止底板滴水。
中,为达到满足品质要 求所采取制定的作业技 术、标准和活动
制程品质控制目的
► 监视一个过程并排除品质各阶段产生问题的
原因,以提高效率 ► 所有的作业技术、标准各活动必须在受控状 态下进行 ► 生产装配过程中的一个过程管理、分析、控 制
制程控制的重点
► 底板 ► 内部引线、各零部件的安装锁附 ► 功能测试
用3A或5A
10A 13A 用13A
电源线截面积与负载电流
► 电流不大于6A
使用0.75mm2电源线 ► 电流6~10A 使用1.0mm2电源线 ► 电流10~16A 使用1.5mm2电源线 ► 电流6~25A 使用2.5mm2电源线
电熨斗装配工艺要点
►电路
蒸汽熨斗的工作原理

蒸汽熨斗的工作原理
蒸汽熨斗是一种家用电器,用于熨烫衣物,使其恢复平整的外观。
蒸汽熨斗的工作原理是利用加热后的水产生蒸汽,这种蒸汽能够渗透衣物纤维,松弛纤维间的结构,使衣物平顺。
蒸汽熨斗通常有一个水箱,用户将水倒入水箱中。
在启动开关后,电熨斗开始加热。
加热过程中,水开始变为蒸汽。
当温度升高时,蒸汽产生并通过出口喷嘴释放出来。
用户将衣物放置在熨斗的工作板上,将蒸汽喷射到衣物表面。
蒸汽通过与衣物接触,能够渗透进入纤维中,使纤维结构变得松弛。
同时,蒸汽的高温也可以杀灭衣物上的细菌和微生物。
用户还可以使用熨斗上的温度调节器,根据不同的衣物材质调整熨斗的温度,以避免熨烫时对衣物造成损伤。
蒸汽熨斗还具备快速加热功能,通常只需几分钟即可达到预设温度。
一些蒸汽熨斗还附带喷水功能,用户可以在需要时将水直接喷洒在衣物上,以进一步松弛纤维和平整衣物。
需要注意的是,用户在使用蒸汽熨斗时应遵循安全操作规程,避免烫伤和火灾等意外事故的发生。
正确使用蒸汽熨斗可以有效地熨烫衣物,使其恢复平整,焕发出新的光彩。
(完整版)电熨斗结构以及工作原理

电熨斗结构以及工作原理【家电英才网提供】电熨斗是平整衣服和布料的工具,功率一般在300—1000W之间。
它的类型可分为:普通型、调温型、蒸汽喷雾型等。
普通型电熨斗结构简单,价格便宜,制造和维修方便。
调温型电熨斗能杂60—250℃范围内自动调节温度,能自动切断电源,可以根据不同的衣料采用适合的温度来熨烫,比普通型来得省电。
蒸汽喷雾型电熨斗既有调温功能,又能产生蒸汽,有的还装配上喷雾装置,免除了人工喷水的麻烦,而医疗润湿更均匀,熨烫效果更好。
电熨斗的结构1.底板2.熨斗芯3.云母片4. 铸铁板5.外壳6.熨斗棒儿PTC元件:PTC元件是指正温度系数的热敏电阻器,它是以钛酸钡(BaTiO3)为主原料,再添加微量稀土元素(如锶\镧等),采用半导体陶瓷工艺制成的元件。
PTC元件的电阻-温度特性,随着温度的增加,它的阻值有一个最小值(对应的温度点即是居里点)也有一个最大值。
在正温度系数范围内,流过元件的电流增大,电功率就增大,元件的温度升高,使阻值增大,从而引起电流减小、电功率减小。
当电功率引起的温升与散热平衡时,温度、阻值都有不再变化。
PTC元件的这种自控功能常用于电子设备的电流控制、温度控制,也用于制造恒温加热器,如电子烙铁、干燥器、灭蚊器等。
由电阻-温度性可以推知PTC 元件的伏安特性。
如某种原因造成流过PTC元件的电流突然增大,则突然增大的电功率会使元件很快呈高阻状态,使电流降至接近于零,起到电流、温度的“自限”作用。
因此,PTC元件可用于电子设备的过电流保护,过热保护,如电机的过热保护等。
PTC元件的电流-时间特性,说明电流从大到小有一延迟过程,这种延迟功能常用于电动机、冰箱压缩机的启动。
将PTC元件串联在启动绕组内,接通电源时,PTC元件呈低阻状态,因而启动绕级组有很大电流流过。
启动完毕,PTC元件呈高阻状态,因而电流很小,只有运行绕组中有较大电流。
总之,PTC 元件的结构和参数不同,可以应用于不同场合。
九年级常用电器知识点

九年级常用电器知识点电器在我们日常生活中扮演着重要的角色,它们给我们带来方便和舒适。
了解常用电器的知识点可以帮助我们更好地理解它们的工作原理和正确使用方法。
本文将介绍九年级常用电器的知识点,以帮助你更好地了解电器的使用和维护。
一、电视电视作为常见的娱乐设备,是我们日常生活中不可或缺的电器之一。
九年级学生需要了解以下关于电视的知识点:1.电视机的结构:电视机由外壳、显示屏、电路板等组成。
2.电视的工作原理:电视通过接收并解码电视信号,将其转换成图像和声音。
3.电视的使用注意事项:避免长时间过度使用电视,保持适当的观看距离,避免过度疲劳。
二、冰箱冰箱是保持食物新鲜和冷藏的重要设备。
以下是九年级学生需要了解的冰箱知识点:1.冰箱的结构:冰箱由外壳、压缩机、冷凝器、蒸发器等组成。
2.冰箱的工作原理:冰箱利用制冷剂的循环流动,实现食物的冷藏和保鲜。
3.冰箱的使用维护:保持冰箱内部清洁,并避免放置过多食物,以确保空气流通。
三、洗衣机洗衣机是我们家庭中常用的电器之一,它能够轻松完成洗衣任务。
以下是九年级学生需要了解的洗衣机知识点:1.洗衣机的结构:洗衣机由外壳、电机、滚筒、控制面板等组成。
2.洗衣机的工作原理:洗衣机通过水的进出、电机的驱动和滚筒的转动完成洗衣过程。
3.洗衣机的使用技巧:根据衣物的材质和脏污程度选择合适的洗涤程序,避免过量投放洗衣剂。
四、电熨斗电熨斗是用于熨烫衣物的电器,它可以帮助我们使衣物看起来整洁干净。
以下是九年级学生需要了解的电熨斗知识点:1.电熨斗的结构:电熨斗由外壳、加热元件、熨烫面板和控制器等部分组成。
2.电熨斗的工作原理:电熨斗通过加热元件的加热作用,使熨烫面板温热,从而熨烫衣物。
3.电熨斗的安全使用:使用电熨斗时要注意防止烫伤,避免未使用时强制拔掉电源线。
五、电风扇电风扇是夏季常用的电器,可以帮助我们降温。
以下是九年级学生需要了解的电风扇知识点:1.电风扇的结构:电风扇主要由外壳、电机、叶片和控制面板等组成。
喷气电熨斗原理

喷气电熨斗原理
喷气电熨斗是一种家用电器,它结合了传统电熨斗的功能和蒸汽喷射技术,以提供更好的熨烫效果。
喷气电熨斗的工作原理主要基于以下几个方面:
1. 加热:喷气电熨斗内部装有加热元件,当电熨斗插上电源后,加热元件开始加热熨斗底板。
用户可以通过调节温控旋钮来设定不同的温度,以适应不同类型的衣物材质。
2. 蒸汽生成:在熨斗的水箱中加入水后,水被引导至加热元件附近。
当底板加热至一定温度时,水被加热蒸发成蒸汽。
3. 喷射机制:熨斗内部通常会有一个或多个喷射孔,用于将蒸汽喷出。
当用户按下喷气按钮时,蒸汽通过这些孔喷射出来。
这些喷射孔通常位于熨斗底板的前端,有时也可能分布在底板的其他位置。
4. 蒸汽的作用:喷出的蒸汽能够渗透进衣物的纤维中,使纤维变得柔软,更容易被熨平。
此外,蒸汽的热量也有助于去除衣物上的皱纹和折痕。
5. 干熨和湿熨:喷气电熨斗通常提供干熨和湿熨两种模式。
干熨模式下,熨斗不喷射蒸汽,直接使用热底板熨烫衣物;湿熨模式下,熨斗会喷射蒸汽,以提供更好的熨烫效果。
6. 安全特性:为了安全使用,喷气电熨斗通常配备有自动断电功能,当熨斗过热或长时间未使用时,它会自动断电以防止火灾或损害衣物。
喷气电熨斗的设计使其在熨烫时更加高效和方便,特别是对于厚重或多层的衣物,蒸汽的加入能够显著提高熨烫的效果。
熨烫使衣服平整的原理

熨烫使衣服平整的原理
熨烫使衣服平整的原理主要涉及热浸透、干燥和压力三个方面的作用。
首先是热浸透。
当熨斗接触到衣物时,熨斗内部的加热元件会产生高温,将热能传递到被熨的衣物上。
热能的传递使得衣物的纤维结构扩张和松弛,使纤维重新排列,同时也使得衣物中的水分快速蒸发。
其次是干燥。
在熨斗加热的过程中,热能的作用会使衣物内部的水分蒸发。
当水分蒸发后,衣物的纤维会重新排列,使得衣物变得平整。
最后是压力。
熨斗通常会以一定的压力施加在衣物上。
压力可以使衣物的纤维更加紧凑,同时也可以使衣物更加平整。
压力还可以使纤维之间产生互相的摩擦,从而帮助去除衣物上的褶皱。
综上所述,熨烫通过热浸透、干燥和压力的作用,使得衣物的纤维结构重新排列,并去除衣物上的褶皱,使衣物变得平整。
电熨斗的结构 PPT

大家好
23
电熨斗装配工艺要点
• 电路 • 水路 • 汽路 • 支架
大家好
24
插头 电源线 接线盒 内配线 温控器
电路
发热管 指示灯 PCB板 热保护
大家好
25
插头
• 连接电源的接插件,它的型号规格较多。 型号有国内CCC插头、VDE插头、以色 列插头等,基本上各个国家有一个特定 的插头
大家好
34
PCB板
• 接线正确,安装牢固、平稳,不能产生 线路板变形现象,否则可能发生电路控 制失灵。
大家好
35
水路
• 水箱组件 (水泵组件、强蒸汽水泵组件、 清洗组件、低温止漏组件)
• 蒸汽座 • 硅胶连接件
大家好
36
水泵组件
• 吸水单向阀 • 出水单向阀 • 出水单向阀套 • 单向阀弹簧
活塞环 活塞杆 水泵体 泵体弹簧
48
制程品质控制
• 产品在加工、装配过 程中,为达到满足品 质要求所采取制定的 作业技术、标准和活 动
中,否则会产生不止 漏和无蒸汽现象。
大家好
42
汽路
• 汽路主要在发热盘上,但在冲压时注意看 底板的气孔是否贯通,挡筋通道是否缺口、 堵塞。在涂胶时要均匀、适量,特别是 HD-888、HD-106有隔层漏气问题,冲压 注意涂胶量要均匀,装配后测温注意工 艺,加热固化胶采用发热盘加温至130℃ 关闭电流,待1~2分钟后再测温。
大家好
43
支架
• 手柄 • 上盖 • 后盖 • 水箱 • 隔热壳 • 底板
注塑件存在的问题: 飞边毛刺 变形 颜色色差
电熨斗工作原理物理

电熨斗工作原理物理电熨斗是利用电能将电能转化为热能,通过热传导将热能传递给熨斗底部的烫衣面板,从而起到熨烫衣物的作用。
电熨斗内部主要由以下几个部件组成:1. 发热元件:电熨斗的发热元件通常是由一根或多根发热线圈组成,这些线圈一般由导电合金制成。
当电流通过这些线圈时,会产生热量,将电能转化为热能。
2. 温控装置:电熨斗的温控装置通常由温度传感器和控制电路组成。
温度传感器可以感应到熨斗的温度,并将感应到的温度信号传递给控制电路。
控制电路会根据设定的温度来控制发热元件的工作状态,使得熨斗的温度始终保持在设定的范围内。
3. 烫衣面板:烫衣面板是电熨斗的底部部分,通常由金属材料制成。
烫衣面板与发热元件紧密接触,当发热元件发热时,通过热传导,热量会迅速传递到烫衣面板上。
烫衣面板的平整和光滑表面有助于熨烫衣物的效果。
工作原理如下:1. 开启电源:当电熨斗的电源开启后,电流会通过发热元件的线圈。
2. 发热元件发热:电流通过线圈时会遇到电阻,从而产生热量。
发热元件的温度会随着电流的流经而升高。
3. 传热到烫衣面板:发热元件与烫衣面板紧密接触,热量会通过热传导迅速传递到烫衣面板上。
4. 控制温度:温控装置感应到烫衣面板的温度,并将信号传递给控制电路。
控制电路会根据设定的温度来控制发热元件的工作状态,使得熨斗的温度保持在设定的范围内。
5. 熨烫衣物:当烫衣面板达到适当的温度后,可以将熨斗底部的烫衣面板放在衣物上进行熨烫,通过烫斗底部的热量传递给衣物,使得衣物平整。
总结起来,电熨斗的工作原理就是利用电能将电能转化为热能,并通过热传导将热能传递给熨斗底部的烫衣面板,从而起到熨烫衣物的作用。
电熨斗为什么会发烫

电熨斗为什么会发烫电熨斗,这个我们日常生活中的小助手,几乎每个家庭都有它的身影。
它安静地躺在衣柜的角落,等待着被需要的时刻。
但你有没有想过,为什么电熨斗会发烫,以至于能够把皱巴巴的衣服熨得平平整整呢?电熨斗的核心部件是一个加热元件,它通常由金属制成,比如铜或铝。
当电熨斗接通电源后,电流就会流过这个加热元件。
电流在金属中流动时,由于电阻的存在,会产生热量。
这就是电熨斗能够发热的基本原理,也就是我们常说的焦耳热效应。
电流就像是一条河流,而电阻就像是河流中的石头。
当河水(电流)流过石头(电阻)时,水流会因为撞击石头而产生泡沫和漩涡,这就像是电流在通过电阻时产生的热量。
电熨斗的加热元件设计得非常巧妙,它能够将电流产生的热量有效地集中起来,并且保持在一个相对较高的温度。
那么,电熨斗是如何将这些热量传递给衣服的呢?这就要说到电熨斗的另一个重要部件——底板。
底板通常由陶瓷或不锈钢制成,它的表面非常光滑,能够和衣服的布料紧密接触。
当加热元件产生的热量传递到底板时,底板就会变得非常热。
当你把电熨斗压在衣服上时,底板的热量就会通过热传导的方式传递给衣服的纤维。
这个过程就像是太阳温暖大地一样。
太阳的热量通过辐射的方式传递到地球表面,使得大地变得温暖。
电熨斗的底板也通过热传导的方式,将热量传递给衣服,使得衣服的纤维变得柔软,更容易被熨平。
但是,电熨斗并不是简单地将热量传递给衣服就完事了。
它还有一个重要的功能,那就是蒸汽功能。
蒸汽电熨斗在加热元件的旁边有一个小水箱,当你加水并打开蒸汽开关时,水就会被加热成蒸汽。
这些蒸汽会通过一个小孔喷出来,直接作用在衣服上。
蒸汽的作用非常神奇。
它不仅能够增加衣服的湿度,使得纤维更容易被熨平,还能够通过蒸汽的力量,帮助衣服上的褶皱被拉平。
这就像是给衣服做了一个SPA,让衣服的每一寸纤维都得到了充分的放松和舒展。
电熨斗的设计也是非常人性化的。
为了防止烫伤,电熨斗的手柄通常都是用隔热材料制成的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电熨斗结构以及工作原理
【家电英才网提供】电熨斗是平整衣服和布料的工具,功率一般在300—1000W之间。
它的类型可分为:普通型、调温型、蒸汽喷雾型等。
普通型电熨斗结构简单,价格便宜,制造和维修方便。
调温型电熨斗能杂60—250℃范围内自动调节温度,能自动切断电源,可以根据不同的衣料采用适合的温度来熨烫,比普通型来得省电。
蒸汽喷雾型电熨斗既有调温功能,又能产生蒸汽,有的还装配上喷雾装置,免除了人工喷水的麻烦,而医疗润湿更均匀,熨烫效果更好。
电熨斗的结构
1.底板
2.熨斗芯
3.云母片
4. 铸铁板
5.外壳
6.熨斗棒儿
PTC元件:PTC元件是指正温度系数的热敏电阻器,它是以钛酸钡(BaTiO3)为主原料,再添加微量稀土元素(如锶\镧等),采用半导体陶瓷工艺制成的元件。
PTC元件的电阻-温度特性,随着温度的增加,它的阻值有一个最小值(对应的温度点即是居里点)也有一个最大值。
在正温度系数范围内,流过元件的电流增大,电功率就增大,元件的温度升高,使阻值增大,从而引起电流减小、电功率减小。
当电功率引起的温升与散热平衡时,温度、阻值都有不再变化。
PTC元件的这种自控功能常用于电子设备的电流控制、温度控制,也用于制造恒温加热器,如电子烙铁、干燥器、灭蚊器等。
由电阻-温度性可以推知PTC 元件的伏安特性。
如某种原因造成流过PTC元件的电流突然增大,则突然增大的电功率会使元件很快呈高阻状态,使电流降至接近于零,起到电流、温度的“自限”作用。
因此,PTC元件可用于电子设备的过电流保护,过热保护,如电机的过热保护等。
PTC元件的电流-时间特性,说明电流从大到小有一延迟过程,这种延迟功能常用于电动机、冰箱压缩机的启动。
将PTC元件串联在启动绕组内,接通电源时,PTC元件呈低阻状态,因而启动绕级组有很大电流流过。
启动完毕,PTC元件呈高阻状态,因而电流很小,只有运行绕组中有较大电流。
总之,PTC 元件的结构和参数不同,可以应用于不同场合。
云母板:技术特征:云母板可耐600℃高温。
绝缘电阻大于100mω。
厚度薄。
体积小,功率大。
可根据需要方便、容易地设计成各种型状,成本低。
应用场合:如电饭煲、微波炉,电子消毒柜,电吹风、电熨斗等如过塑机、复印机、打印机、传真机等。
各种工业和农业的加热场合,如模具加热,塑料机械,及其它取暖、干燥装置。
性能指标:1.绝缘电阻:≥100mω。
2.耐压:1500v/1min。
3.耐热:600℃。
4.功率偏差范围:±5%。
技术参数:电压≤380v2,功率100~1000w3,工作温度-20~600℃
工作原理
由电能转化为热能的工具温度高低由其自身的功率和通电时间的长短来决定,瓦数大通电时间长,升温快温度就高,反之温慢,温度就低。
由电能转化为热能的工具温度高低由其自身的功率和通电时间的长短来决定,瓦数大通电时间长,升温快温度就高,反之温慢,温度就低。
电熨斗的发热
元件,有云母骨架发热元件和金属管发热元件两种。
云母骨架发热元件制成的电熨斗,结构简单、制造容易、发热比较均匀、维修方便,缺点是电热丝暴露在空气中,在高温下氧化的快,寿命短,易受潮湿空气影响,绝缘性能较差。
金属管电热元件制成的电熨斗机械强度好、寿命长、热效率高、防潮性能好、安全可靠,但制造工艺比较复杂。
电熨斗是怎样调温的呢?功劳还要归于用双金属片制成的自动开关。
双金属片是把长和宽都相同的铜片和铁片紧紧地铆在一起做成的。
受热时,由于铜片膨胀得比铁片大,双金属片便向铁片那边弯曲。
温度愈高,弯曲得愈显著。
常温时,双金属片端点的触点与弹性铜片上的触点相接触。
当电熨头与电源相接通时,电流通过相接触的铜片、双金属片,流过电热丝,电热丝发热并将热量传给电熨斗底部的金属底板,人们就可用发热的底板熨烫衣物了。
随着通电时间增加,底板的温度升高到设定温度时,与底板固定在一起的双金属片受热后向电熨斗下弯曲,双金属片顶端的触点与弹性铜片上的触点相分离,于是电路断开。
这时底板的温度不再升高,由于底板的散热而降低;双金属片的形变也逐渐恢复,当温度降至某一值时,双金属片与弹性铜片又重新接触,电路再次接通,底板的温度又开始升高。
这样,当温度高于所需温度时电路断开,当温度低于所需温度时电路接通,便可保持温度在一定的范围内。
那么,怎样使电熨斗有不同温度呢?当你把调温钮上调时,上下触点随之上移。
双金属片只需稍微下弯即可将触点分离。
显然这时底板温度较低,双金属片可控制底板在较低温度下的恒温。
当你把调温钮下调时,上下触点随之下移,双金属片必需下弯程度较大时,才能将触点分离。
显然这时底板的温度较高,双金属片可控制底板在较高温度下的恒温。
这样便可适应织物对不同温度的要求了。
使用方法
1、电熨斗的电源线一定要用三芯编织软线。
其中,绿、黄双色线(有的是黑色线)是接地线,红色线接火线,白色线接零线。
所配用的插座也必须是三孔,并可靠接地。
千万不要用塑料电源线代替,因为塑料耐温性能差,稍有不慎电源线碰在灼热的外壳或底板上;就会把塑料绝缘层熔化而发生触电事故。
2、自配电源线时,长度以2m为宜。
如果过长,又安排不好,让电源线拖在地上,走动的人就可能绊倒电熨斗,摔到地上或烫焦熨烫中的衣料,甚至伤人。
3、在熨烫衣物的间歇,应将电熨斗竖立放置,或者放在专用的电熨斗架子上。
切不可降电熨斗放在易燃的物品上,以免着火;也不要把电熨斗放在铁块或砖石上,以免划伤底板电镀层。
4、要及时清除电熨斗外表面的污物。
化纤织物表面的绒毛容易被熔化,并粘附底板上结焦,形成黑斑,不仅难看,也给使用带来不便。
为了避免这类污物的产生,在熨烫化纤织物时,可垫一块干净的湿布。
如果底板出现黑斑,切不可用小刀刮,那样会破坏底板的包镀层。
最方便又有效的方法是:先用一块湿布沾上少许牙膏,慢慢地擦拭锈斑处,待擦净后,再涂上一层蜡,接通电源,将蜡熔化后再擦。
如果锈斑部位在电熨斗的底面上,可用一块废布作垫,用力来回多熨几次。
由此法除污物,不但不会损伤电熨斗的电镀层,而且能使其恢复原有的光滑和平整度。
5、电熨斗使用结束后(或中途发生停电时),应拔去电源插头,让其自然冷却,必须等待手触无热感后,再放入包装盒门。
6、普通型电熨斗不能控制温度,很难满足各类衣物的熨烫要求。
特别是在熨烫化纤织物时,稍一不慎就会把衣物烫坏,有时只能凭使用者的经验来掌握好
温度。
普通型电熨斗连续通电时间不能过长,否则,由于温度逐渐升高(可高达600一700℃),会把电热元件烧坏,也会把电镀层破坏及烫坏衣物。
一般采取通、断电源的方法来大致控制底板的温度,这样做既省电又安全。
7、普通型电熨斗若底板温度过高,要让其自然冷却,不能用撒水的方法来降温,更不能将底板浸入冷水中,否则,将会使电熨斗毁于一旦。
8、调温型电熨斗内部装有可调节温度的双金属片恒温器。
靠旋钮调节使用温度。
当温度升高达到所需要的温度时,双金属片因受热向下弯曲,使电源触点脱离,切断电源,电熨斗不再升温。
待温度降至一定程度,双金属片就恢复原来状态,则电源又接通。
如此反复通断,使电熨斗保持温度恒定。
为保持双金属片的刚性,使其控温正常,应使双金属片处于自然状态,在不用时,应将调温按钮旋至“关”或“断”的位置,决不可在高温档位置长久放置。
9、在使用调温型电熨斗过程中,转动调温旋钮时用力要轻,缓慢地旋至所需熨烫的织物名称位置上。
由于织物名称较多,织物指示牌所示织物名称有限,在熨烫几种不同织物时,调节温度要从较低温度位置开始熨烫,当觉得温度不够时,可适当地提高。
这样可以连续熨烫又可节电。
10、被熨烫的衣服较厚或衣服上皱纹较多时,最适合使用蒸汽喷雾型电熨斗。
使用时,可启动手柄前上方的拨动式喷雾按钮,使其指向“喷雾”档(SPRAY),电熨斗的前方便立即喷出水雾。
有的蒸气喷雾型电熨斗采用按钮式控制,使用时,要用手指一直按下按钮,水雾才出来,若手指离开按钮,水雾立即停止。
另一种拨动式的控制按钮是向右拨动时喷射,手指离开,水雾仍可继续喷射。
如果感到衣服的湿度已达到要求时,可将喷雾按钮沿相反方向关闭,就能立即停止喷射水雾。
若要进行干熨时,只要将蒸气按钮按下,并向后锁住即可。
11、当调温旋钮拨至“喷雾”时,底板的温度使气化室内的水迅速沸腾气化,并产生足够的压力,能够连续喷水雾;若错拨调温旋钮至低温区,则水的气化速度较慢,蒸气压力小。
这时启动喷雾按钮,则喷出的不是水雾而是较小的水柱,沾到衣物上会形成水渍,影响美观。
12、水质对蒸气喷雾型电熨斗的使用寿命影响极大。
其用水必须是水质纯净的蒸馏水或煮沸过的水,不得使用一般自来水。
否则,水气化后,形成的水垢会沉淀在熨斗内部而堵塞喷气孔,使喷气量变小,甚至完全堵塞。
使用时,若发现喷气孔堵塞,应及时用大头针等类似的细钢丝进行疏通。
13、蒸气喷雾型电熨斗使用完毕后,应按下蒸气按钮,倒净水箱(贮水器)中的剩水,同时将喷雾按钮指向“喷雾”档,继续通电10min,使内部水完全蒸发掉,切断电源,待其自然冷却后,将蒸气按钮与喷雾按钮复位,方可存放。
