【新版】铁塔基础知识培训课件
合集下载
(完整版)新版铁塔基础知识

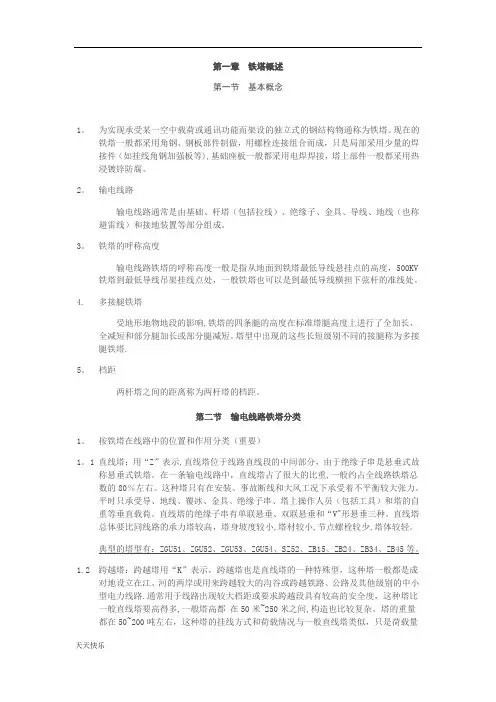

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
铁塔基础知识新版
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
安全知识培训：铁塔课件
5. 施工人员未持证上岗，施工现场未做防护措 施。
防止同类事故发生措施
这是一次惨痛的教训，事故的主要引发点， 只是在一根铁丝上。如果施工现场有管理人员对 其进行有效的安全指导，能要求安装时按照规范 执行，相信该事故肯定可以得到避免。
要防止同类事故的再次发生，安全监管机制 必须完善，高危作业前必须有专业人员对各安全 控制点进行有效的检查，合格后方可动工。
4. 预防深井施工安全事故措施
(1) 每次下井进行氧气含量检查 (2) 下井前及施工时用送风设备送风 (3)施工人员经常到井上呼吸新鲜空气 (4)按要求配戴劳保用品 (5)严禁酒后进行深井作业
5. 预防因电焊等引起火灾事故措施
(1) 电焊作业时先清理施工作业面内杂草、 树枝；
(2)施工现场内严禁使用明火； (4)施工现场配备灭火器等必要的灭火设备； (5)对施工用汽油、柴油等进行严格管理。
6. 预防起吊设备等原因造成物体打击现场设置明显警示标志及安全围护 (3)起吊现场有专人负责看管、指挥等 (4)机械操作人员严格按操作规程操作 (5)施工人员按要求配戴劳保用品
7. 预防用电安全事故措施
(1) 按要求配戴劳保用品 (2)施工人员必须持证上岗 (3)严格按操作规程操作施工 (4)严禁酒后上岗施工 (5)尽量减少带电作业
1. 基础施工 (1) 人工挖桩基础 (2) 机械钻桩基础 (3) 钢筋绑扎 (4)混凝土浇筑
(1) 人工挖桩基础
① 人工桩踏孔；
② 桩孔边作业人员及行人，滑入孔内深孔内 二氧化碳含量高，孔内作业人员易缺氧窒 息；
③ 清除桩内岩土，起吊设备或余土掉落，造 成物体打击事故。
(2) 机械钻桩基础
2. 预防施工及其它人员滑入桩孔内措施
(1) 在桩周围做足够的加固措施 (2)在施工范围内设置明显的警示标志 (3)停工或休息时对桩孔进行覆盖 (4)临边作业时系安全带等劳保用品 (5)临边作业时系安全带等劳保用品
防止同类事故发生措施
这是一次惨痛的教训，事故的主要引发点， 只是在一根铁丝上。如果施工现场有管理人员对 其进行有效的安全指导，能要求安装时按照规范 执行，相信该事故肯定可以得到避免。
要防止同类事故的再次发生，安全监管机制 必须完善，高危作业前必须有专业人员对各安全 控制点进行有效的检查，合格后方可动工。
4. 预防深井施工安全事故措施
(1) 每次下井进行氧气含量检查 (2) 下井前及施工时用送风设备送风 (3)施工人员经常到井上呼吸新鲜空气 (4)按要求配戴劳保用品 (5)严禁酒后进行深井作业
5. 预防因电焊等引起火灾事故措施
(1) 电焊作业时先清理施工作业面内杂草、 树枝；
(2)施工现场内严禁使用明火； (4)施工现场配备灭火器等必要的灭火设备； (5)对施工用汽油、柴油等进行严格管理。
6. 预防起吊设备等原因造成物体打击现场设置明显警示标志及安全围护 (3)起吊现场有专人负责看管、指挥等 (4)机械操作人员严格按操作规程操作 (5)施工人员按要求配戴劳保用品
7. 预防用电安全事故措施
(1) 按要求配戴劳保用品 (2)施工人员必须持证上岗 (3)严格按操作规程操作施工 (4)严禁酒后上岗施工 (5)尽量减少带电作业
1. 基础施工 (1) 人工挖桩基础 (2) 机械钻桩基础 (3) 钢筋绑扎 (4)混凝土浇筑
(1) 人工挖桩基础
① 人工桩踏孔；
② 桩孔边作业人员及行人，滑入孔内深孔内 二氧化碳含量高，孔内作业人员易缺氧窒 息；
③ 清除桩内岩土，起吊设备或余土掉落，造 成物体打击事故。
(2) 机械钻桩基础
2. 预防施工及其它人员滑入桩孔内措施
(1) 在桩周围做足够的加固措施 (2)在施工范围内设置明显的警示标志 (3)停工或休息时对桩孔进行覆盖 (4)临边作业时系安全带等劳保用品 (5)临边作业时系安全带等劳保用品
铁塔基础施工讲义培训资料
施工前的质量控制
施工方案审查
确保施工方案符合工程要 求和规范，具备科学性和 可行性。
施工材料质量控制
对进场的原材料、构配件 和设备进行质量检查，确 保其质量合格。
施工机具准备
根据施工需要，准备齐全、 合适的施工机具，并进行 检验和校准。
施工中的质量控制
施工过程监控
对施工过程进行实时监控，确保 各道工序符合规范要求。
对施工人员进行安全考核，对表现优 秀的给予奖励，对违反安全规定的进 行惩罚。
施工现场环保措施
施工噪音控制
采取有效措施控制施工噪音，如使用低噪音 设备、合理安排作业时间等。
施工废水处理
对施工废水进行收集和处理，确保达标排放。
施工粉尘控制
采取洒水、覆盖等措施减少施工粉尘的产生 和扩散。
施工废弃物处理
分类处理施工废弃物，可回收利用的进行回 收利用，不可回收利用的按规定处理。
06
铁塔基础施工案例分析
案例一：某输电线路铁塔基础施工
总结词
技术难度高，施工环境复杂
详细描述
该案例涉及的输电线路铁塔基础施工，由于地形复杂、地质条件多变，需要采 用特殊的基础结构形式和施工方法。同时，施工过程中还需考虑线路走廊的限 制，确保施工安全和环境保护。
案例二：某风电场铁塔基础施工
总结词
安全措施制定
制定施工安全措施，确保施工 过程中的安全防范和应急处理
。
基础开挖
定位放线
根据设计图纸，确定基 础开挖的位置和尺寸， 并进行准确的定位放线。
土方开挖
采用适当的开挖方法， 按照放线尺寸进行土方 开挖，并注意保持边坡
稳定。
排水处理
在开挖过程中，应设置 排水设施，及时排除积 水，防止对施工造成影
新版铁塔基础知识
第一章铁塔概述第一节基本概念1。
为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等),基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2。
输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3。
铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响,铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔.5。
档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1。
按铁塔在线路中的位置和作用分类（重要）1。
1 直线塔：用“Z”表示,直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重,一般约占全线路铁塔总数的80％左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V"形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小,塔材较小,节点螺栓较少,塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路.通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多,一般塔高都在50米~250米之间,构造也比较复杂。
中国铁塔安全培训课件
人们常把危险程度分为高、中、低三个档次。 *当客观事物状态处于高危险程度时，不能接受，不安全； *处于中等危险程度和低危险程度时，人们往往可以接受的，安全。 （2）安全是指没有引起死亡、伤害、职业病或财产、设备的损坏或损失或环境危害的条件。 （3）安全是指不因人、机、媒介相互作用而导致损失、人员伤害、任务受影响或造成时间损失。
安全生产的定义: 安全生产，一般意义上讲，是指在生产活动中，通过人、机、物料、环境的和谐运 作，使生产过程中潜在的各种事故风险和伤害因素始终处于有效控制状态，切实保 护劳动者的生命安全和身体健康。
做好安全生产的必要性
企业做好安全生产的必要性：
生产安全事故的发生，往往会给受害员工的健康带来伤害﹑给员工的家人带来痛苦﹑甚至使受害员工失去自己美好 的未来，同时也会影响企业自身利益：
• 城区站址搬迁可能产生倒塔、高空坠 物；
• 存量改造增加平台或天线后出现倒塔； • 运行中的通信设备机架内或设备旁侧
安装作业引发触电等风险。
铁塔工程安全风险
常见安全事故
高处坠落事故
触电事故
吊装事故
倒塔事故
坍塌事故
气体中毒事故
火灾事故
交通事故
目录
一 安全的概念及意义
二 安全风险分析
三 事故案例分析
1.企业形象受损：一个企业如果事故多发，其企业形象将会受很大影响，尤其大型生产企业最受媒体青睐，往往很 平常的一个事故都会被媒体广为宣传，在众人舆论之下，其形象受损可想而知。形象受损必将不利企业顺利发展。
2.员工士气下降：一个企业如果事故多发，必将导致该企业员工士气下降，员工的归属感消失，甚至会促使很多人 才对该企业望而止步。
四
事故现场处置
三、事故案例分析
安全生产的定义: 安全生产，一般意义上讲，是指在生产活动中，通过人、机、物料、环境的和谐运 作，使生产过程中潜在的各种事故风险和伤害因素始终处于有效控制状态，切实保 护劳动者的生命安全和身体健康。
做好安全生产的必要性
企业做好安全生产的必要性：
生产安全事故的发生，往往会给受害员工的健康带来伤害﹑给员工的家人带来痛苦﹑甚至使受害员工失去自己美好 的未来，同时也会影响企业自身利益：
• 城区站址搬迁可能产生倒塔、高空坠 物；
• 存量改造增加平台或天线后出现倒塔； • 运行中的通信设备机架内或设备旁侧
安装作业引发触电等风险。
铁塔工程安全风险
常见安全事故
高处坠落事故
触电事故
吊装事故
倒塔事故
坍塌事故
气体中毒事故
火灾事故
交通事故
目录
一 安全的概念及意义
二 安全风险分析
三 事故案例分析
1.企业形象受损：一个企业如果事故多发，其企业形象将会受很大影响，尤其大型生产企业最受媒体青睐，往往很 平常的一个事故都会被媒体广为宣传，在众人舆论之下，其形象受损可想而知。形象受损必将不利企业顺利发展。
2.员工士气下降：一个企业如果事故多发，必将导致该企业员工士气下降，员工的归属感消失，甚至会促使很多人 才对该企业望而止步。
四
事故现场处置
三、事故案例分析
中国铁塔铁塔培训资料ppt课件
2.6 常用材料一览表
塔型
塔柱材料
辅材材 料
塔柱连接 螺栓等级
地埋件 材料表中
锚栓强 未注明螺
度
栓等级
角钢塔
Q345
三管塔
20号无缝钢 管
内法兰连接单 管塔
Q345(圆形)
套接式单管塔
Q345(多边 形)
20号无缝钢 拉线桅杆/塔 管或Q235角
钢
Q235B Q235B Q235B Q235B
Q235B
2.4 主材连接-三管塔
三管塔通过法兰连接，法兰间隙超过0.8mm时应用垫片垫实，垫入后其 边缘应与法兰盘焊接
2.4 主材连接-抱杆
抱杆是依靠抱箍（依靠膨胀螺栓或植筋方 式固定到可靠建筑物上）并结合简单的支 撑将钢管固定在屋顶的一种简易塔。
抱杆施工方便，费用省，工期短，对屋顶 基本不破坏，如果房屋高度满足天线挂高 要求，建议优先选用该方案。
缺点
•加工精度要求较高； •树皮、树枝和树叶易老化； •成本较高。
造价
•8000-10000元/米。
1.3 塔型特点-拉线塔
结构组成
•主材：刚管； •辅材：角钢、拉绳。
优点
•节省钢材，加工及施工都十分便捷，对基础 要求低，造价较低，适合城市中屋顶和有一 定空间的山顶架设基站。
缺点
•加工精度要求较高； •结构抗扭较差。
造价
1.3塔型特点-单管塔
结构组成
•主材：卷管。
优点
•采用大机械加工安装，对 人工要求低，有利于批量
生产安装，机械化加工、
安装，能有效提高效率，
减低成本，控制质量；
•占地面积较小,外型美观;
缺点
电力铁塔制造培训资料课件
定期检查与维护
对设备、工具等进行定期检查和 维护，确保其正常运转，防止因
设备故障导致的安全事故。
安全事故的预防与处理
安全风险评估
安全事故报告与调查
对生产过程中可能存在的危险源进行 辨识和评估，制定相应的控制措施， 降低事故发生的可能性。
一旦发生安全事故，应及时报告并启 动应急预案，同时开展事故调查，查 明原因，总结教训，采取措施防止类 似事故再次发生。
应急预案制定
制定应对突发事件的应急预案，明确 应急组织、救援措施和善后处理等方 面的要求，确保在事故发生时能够迅 速、有效地进行处置。
05
电力铁塔制造实例分析
某500kV电力铁塔的制造实例
总结词
工艺流程、质量控制、安全注 意事项
工艺流程
该实例以500kV电力铁塔为对 象，详细介绍了从原材料采购 、加工、组装到出厂试验的整 个工艺流程。
详细描述
根据高度不同，电力铁塔可分为低塔、中塔和高塔。 低塔高度较低，一般不超过30米；中塔高度较高，在 30米至70米之间；高塔高度更高，在70米以上。根据 结构不同，电力铁塔可分为角钢塔、钢管塔和钢混塔 等。角钢塔由角钢组成，结构简单、承载力高；钢管 塔由钢管组成，结构轻便、稳定性好；钢混塔则是角 钢和混凝土的混合结构，具有力铁塔制造过 程中的关键工艺流程，如焊接、防腐 处理和出厂试验等。
技术创新
总结了该实例在电力铁塔制造过程中 所采用的新技术、新工艺和新材料， 并对其创新点进行了评价。
某超高压电力铁塔的制造实例
总结词
设备配置、生产组织、环境保护
设备配置
针对超高压电力铁塔的制造需求，详细介 绍了所需设备的配置情况，包括大型数控 机床、焊接设备和检测设备等。
中国铁塔安全培训ppt课件
作业环节
风险因素
作业环节
风险因素
高处作业
• 铁塔安装高处作业存在人员坠落和高 空坠物风险。
架空电线附近作业
•
可能引发触电，造成人身伤亡，引 发火灾。
基础开挖
• 基础开挖时遇到地下管线，造成供电、 供水、煤气、网络等使用中断；
• 基础开挖容易引起坍塌。
边坡附近作业
• 在边坡附近作业，可能发生塌方、 泥石流等事故。
1.企业形象受损：一个企业如果事故多发，其企业形象将会受很大影响，尤其大型生产企业最受媒体青睐，往往很平常 的一个事故都会被媒体广为宣传，在众人舆论之下，其形象受损可想而知。形象受损必将不利企业顺利发展。
2.员工士气下降：一个企业如果事故多发，必将导致该企业员工士气下降，员工的归属感消失，甚至会促使很多人才对 该企业望而止步。
安全生产的定义:
安全生产，一般意义上讲，是指在生产活动中，通过人、机、物料、环境的和谐运作， 使生产过程中潜在的各种事故风险和伤害因素始终处于有效控制状态，切实保护劳动者 的生命安全和身体健康。
中国铁塔安全培训
3
做好安全生产的必要性
企业做好安全生产的必要性：
生产安全事故的发生，往往会给受害员工的健康带来伤害﹑给员工的家人带来痛苦﹑甚至使受害员工失去自己美好的未 来，同时也会影响企业自身利益：
高处作业未戴安全帽，未系安全带
高处作业前中检国查铁人塔员安劳全动培防训护用品
3.企业经济受损：事故的产生势必会给企业带来一定的经济损失。财产的损 失﹑受伤员工的治疗及赔偿﹑工程停工等，如事故严重还会受到政府的罚款 甚至停产停业整顿。另外，随着我们经济的高速发展，人民生活水平的不断 提高，人们的法律意识也不断增强，企业员工将更加重视对其自身安全权益 的维护，尤其是在员工健康受到伤害时；同时全民也在呼吁对事故中受害者 的关爱，强烈要求提高对受害者的赔偿标准（我国目前赔偿标准远低于西方 发达国家），在此压力之下，安全生产法律体系也将更加完善与健全，并偏 向维护员工自身的利益，对企业事故处罚标准逐步向西方发达国家靠拢，对 受害者的赔偿标准也将大幅度提高，企业的事故成本也随之增加。在美国， 因对事故受害员工赔偿费用较大，企业无力支付而导致破产的例子已屡见不 鲜。
中国铁塔基站规范培训(ppt 93页)
2）垫层的 混凝土标
号（一般 为C15）应 符合设计 要求；
第一部分 塔基础建设规范
6
钢筋笼制作
钢筋焊接要求： 基桩竖筋应焊 接连接，焊接 位置应错开 50cm,加强筋和 竖筋交叉点逐 点进行焊接， 并除掉焊接杂 质,主筋焊接率 不超过50%；
焊接工艺：单面焊搭 接长度为竖筋直径10 倍，双面焊搭接长度 为竖筋直径5倍,不得 有夹渣、凹陷、焊瘤、 咬肉等缺陷；焊接时 采取大功率三相交流 焊机，禁止使用小功 率交流焊机或二相焊 机；
注意4：沟坑深在1.5m以 上，设专人地面清土， 堆土在基坑边缘1m以外， 且高度不得超过1.5m， 同时组织清运道路上的 土石方。
第一部分 塔基础建设规范
4 进场材料检测 1.检查项目 2.检查内容
案例
对进场材料（沙石、水泥、钢材、砖、焊条、焊剂、 拌合用水等）查验；核查材料质量证明文件：需对进 场材料的质量证明文件进行核查，如出厂合格证、材 质证明文件、出厂检验（测试）记录和相关检验报告 等须完整清晰、手续齐全，符合国家及行业相关规定；
3）回弹测试：拆模后检 查铁塔基础的尺寸、标高、 根开、预埋件定位是否符 合设计标准；外观有无蜂 窝麻面、外观破损、变形 露筋等现象；养护期到期 后对基础进行回弹测试， 并对混凝土试块做抗压强 度试验。
目录
第一部分 塔基础建设规范 第二部分 土建机房建设规范 第三部分 铁塔安装建设规范 第四部分 配套施工规范 第五部分 防雷接地
土建、配套规范培训
河南省铁塔公司 基站、塔基础规范培训
目录
第一部分 塔基础建设规范 第二部分 土建机房建设规范 第三部分 铁塔安装建设规范 第四部分 配套施工规范 第五部分 防雷接地
第一部分 塔基础建设规范
铁塔安全培训教材PPT课件
使用前检查
在使用前，对铁塔进行检查， 确保结构完好、稳定。
使用规范
遵循操作规程，合理使用铁塔 ，避免超载、超限等行为。
定期监测
对铁塔进行定期监测，了解结 构变化情况，及时采取措施。
安全教育
加强员工安全教育，提高安全 意识，防止事故发生。
铁塔安全事故案例分析
01
02
03
事故原因分析
对典型事故案例进行深入 分析，找出事故发生的根 本原因。
铁塔安全教育资源与平台
资源
专业教材、安全操作手册、培训视频、 在线课程等。
平台
企业内部培训平台、在线教育平台、 行业协会交流平台等。
05
铁塔安全事故应急处理
铁塔安全事故应急预案
制定应急预案
根据铁塔设施的特点和可能发生 的事故，制定相应的应急预案， 包括应急组织、救援队伍、资源 调配、通讯联络等方面的安排。
以有效地降低铁塔安全风险，保障人民生命财产安全。
04
铁塔安全培训与教育
铁塔安全培训目标与内容
目标
提高员工安全意识，掌握铁塔安 全操作规程，降低事故风险。
内容
铁塔基础知识、安全操作规程、 应急处理措施、事故案例法
理论授课、实践操作、案例研讨、模 拟演练等。
手段
PPT课件、视频资料、实物展示、在 线学习等。
铁塔安全风险控制措施
总结词
铁塔安全风险控制是针对已识别的风险点和评估结果，采取有效的措施降低或消除风险 的过程。
详细描述
控制措施包括预防性控制和应急控制两种类型。预防性控制是为了降低或消除风险而采 取的预防措施，如定期巡检、维修保养、设备更新等；应急控制是在风险发生时采取的 紧急措施，如应急预案的制定和演练、应急物资的储备等。通过实施这些控制措施，可
在使用前，对铁塔进行检查， 确保结构完好、稳定。
使用规范
遵循操作规程，合理使用铁塔 ，避免超载、超限等行为。
定期监测
对铁塔进行定期监测，了解结 构变化情况，及时采取措施。
安全教育
加强员工安全教育，提高安全 意识，防止事故发生。
铁塔安全事故案例分析
01
02
03
事故原因分析
对典型事故案例进行深入 分析，找出事故发生的根 本原因。
铁塔安全教育资源与平台
资源
专业教材、安全操作手册、培训视频、 在线课程等。
平台
企业内部培训平台、在线教育平台、 行业协会交流平台等。
05
铁塔安全事故应急处理
铁塔安全事故应急预案
制定应急预案
根据铁塔设施的特点和可能发生 的事故，制定相应的应急预案， 包括应急组织、救援队伍、资源 调配、通讯联络等方面的安排。
以有效地降低铁塔安全风险，保障人民生命财产安全。
04
铁塔安全培训与教育
铁塔安全培训目标与内容
目标
提高员工安全意识，掌握铁塔安 全操作规程，降低事故风险。
内容
铁塔基础知识、安全操作规程、 应急处理措施、事故案例法
理论授课、实践操作、案例研讨、模 拟演练等。
手段
PPT课件、视频资料、实物展示、在 线学习等。
铁塔安全风险控制措施
总结词
铁塔安全风险控制是针对已识别的风险点和评估结果，采取有效的措施降低或消除风险 的过程。
详细描述
控制措施包括预防性控制和应急控制两种类型。预防性控制是为了降低或消除风险而采 取的预防措施，如定期巡检、维修保养、设备更新等；应急控制是在风险发生时采取的 紧急措施，如应急预案的制定和演练、应急物资的储备等。通过实施这些控制措施，可
铁塔基础知识培训PPT课件
2020/3/20
19
1.7. 机房与铁塔的位置关系（铁塔与机房一 体）
2020/3/20
20
1.8. 机房与铁塔的位置关系（铁塔与机房分 离）
2020/3/20
21
1.9. 运营商建设需求分析
• 三家运营商目前的系统制式比较多，从各自网络发展演进 来看，后续移动、电信将减少3G站点的投资，联通减少2G 站点的投资，因此本次进行资源估算时暂不考虑这几套系 统的需求。
信电源设计的主要依据； • 《 通信电源设备安装工程验收规范》（YD 5079-2005） • 《 通信电源设备安装工程施工监理暂行规定》（YD 5126-2005） • • 相关产品技术规范(部分) • 《 通信基站用交流配电防雷箱》（YD/T 2060-2009） • 《 通信用高频开关整流器》（YD/T 731-2008） • 《 通信用阀控式密封铅酸蓄电池》（Y/DT 799-2010） • 《 通信系统用户外机柜一般要求》（YD/T 1537-2006） • 《 通信电源用阻燃耐火软电缆》（YD/T 1173-2010） ……
• • （2）模块配置：按本期负荷
配置，整流模块数按n+1冗余 方式配置，目前常用的模块规 格为30A和50A，建议新建电源 系统采用高效模块并具备模块 自动休眠等节能功能。
• • （3）直流配电单元：直流配
电回路应满足无线、传输、监 控等设备需求；应具备二次下 电功能，以保障传输等重要设 备；同时直流熔丝或断路器端 子应可灵活扩容和不停电更换。
10
• 5）租赁机房
• 租赁机房这种 情况下，可根 据租赁机房的 面积、布局、 承重情况进行 设备的合理摆 放，其典型配 置如下所示：
2020/3/20
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接紧密，把角钢连接的端头制弯，变成一根火曲的角钢。
一、铁塔放样基础
K节点：猫头或酒杯塔的上曲臂和下曲臂的连接点，主材组成“K”字形，该处常 称为K节点。
地线支架：连接地线的组合。 捏口横担：横担的前后主材通过板或直接螺栓连接的形式的横担。 火曲线：产品部件上弯曲部位的弯曲基准线。 偏移准线：在角钢外与准线平行的线，该线与角钢肢不共面。 多接腿：一种塔型有多种高度，是由多个不同高度的接腿构成的，这种情况就是
一、铁塔放样基础
牛蹄板：塔身主材由组合角钢转变为单角钢，在中间起过度作用的组合，其外型 就像两个塔脚板上下对接的组合。
垫板：两个交叉板在交叉点处的间隙太大，为了保证螺栓的拧紧，中间加块板， 这个板就是垫板。
填板：在组合角钢中，将两根或四根角钢进行内部连接起稳固作用的板。
一、铁塔放样基础
一、铁塔放样基础
7、焊接。这部分比较复杂，只简单讲一点。
（1）塔脚位置。这个位置一般有两种情况。一种是主材与塔脚底板螺栓连接，另 一种是主材直接焊接在塔脚底板上（一般我们叫对焊）。
螺栓连接的时候：需要注意加劲板及其焊缝与地脚螺栓及其垫板是否会发生碰撞 即可。
对焊的时候：①我们需要对焊接的靴板在材料表备注中标注：焊缝磨平，②焊接 角钢需要标注：据小图/卡板切角且焊接，③斜材靠近塔脚的位置建议切角，放置 碰焊缝。（其实这里焊缝磨平就不用切角，但是我们最好还是对其进行切角，以 期双保险）④我们需要提供切角卡板与组装卡板，⑤对焊不留淌锌孔。
一、铁塔放样基础
放样时的点是按照图纸给出的数字来定义的，把定义的点用线连起来就成为了线， 这些线可以是角钢、圆钢、扁钢、槽钢、钢管等，同一个点引出的两条线就成为 了面，与另外方向引出线形成的面，在相交位置就会形成面的夹角，两个面相交 的线就叫做火曲线或制弯线。最明显的表现就是双面板、三面板等。一个塔就是 由无数的点、线、面来组成的。
一、铁塔放样基础
接地孔：用来安装接地件的孔，一般都在塔腿主材上。 安装用孔：在装塔过程中，起吊用孔或是暂时安装用的孔。一般都在横担上。 挂线孔：用来安装挂线金具的孔。 牌位孔：用来安装标识塔号或塔位的孔，一般在塔身横材上。 总图：绘制铁塔总体框架尺寸的图，是整塔的单线图。 结构图：绘制铁塔各构件之间连接关系和部分构件明细，以及各节点的构造形式
一、铁塔放样基础
⑤带偏移交叉连接材连接点的处理。如下图。 两斜材连接到横材上，孔间距图纸标注80，但是连接后的效果图如下，即需要切
角。此时分两种情况， A：本工程需要检测，那么按图加工； B：本工程不检测，加工试组完直接工地，可以把两斜材交点孔间距加大，使其
不切角，也方便车间加工。
负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角 钢）。
端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如下图 中315、310角钢）。
一、铁塔放样基础
专用名词：
V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面 隔面：两根材展开组成的面，在机械制图上称之为剖面图。 吊杆：一般是指由塔身交叉点连到横材上的材。 横担：伸出塔身并支撑导线或地线的构件框架。 走道：由塔身连到平台的过道 平台：在检修设备的时候用做站脚的工作台。 爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉
一、铁塔放样基础
2、铁塔中常用到的工艺： （1）角钢：切角、切肢（含切直角肢）、开角、合角、制弯（即火曲，包括外
（正）曲、内（反）曲）、压扁、清根、铲背、焊接、钻孔以及其他特殊工艺 （2）钢板：火曲（包括外（正）曲、内（反）曲）、卷边（火曲90°）、破口
（单面破口、双面破口或特殊破口方式）、焊接、钻孔等
②角钢的中心在它的两个肢面心线的交点位置，所以角钢开合角之后它就会发生 位移。
③一般来说放样时需保证横隔面的四根横材与与之相连的横担的主材心线相同或 在一个平面上。侧面的横材一般相对规格较小，就需要我们对其进行偏移，有的 图纸使用的特殊准线。这样做的目的一是为了让整个塔看起来好看一些，二是如 果有加劲角钢的时候，加劲角钢的心线比较好处理，三是为了横隔面 的蝴蝶板在 两根角钢上的孔共 面（这条不是绝对的，较少的时候图纸横隔面横材与横担主材 的心线就是不同，那就按照图纸来吧）。
多接腿。 长短腿：单基铁塔的基础不在同一水平面上，这个塔就是高低腿，也叫高低腿。
一、铁塔放样基础
5、TW放样原理。
两点成一线，不共线的三点成一面，铁塔放样就是基于点、线、面来计算的。
角钢分两个肢，即也存在两个面，这两个肢指向变化时，两个面之间的夹角就不 是90°了，即产生开角或合角。
一、铁塔放样基础
（2）①当两个零件焊接时，在前后两个位置，会存在正向和反向，这时候我们需 要分号以区分，防止焊反。②当两个焊接件中间需要放置角钢时，角钢棱位置的 短板需要单面坡口，焊接完毕后再清根，并且需跟角钢开合角一致，如下图。③ 当形成三面或更多面围焊时，必须对围焊位置的其中一块板进行淌锌处理，防止 镀锌时产生积锌。
的图。 大样图：绘制单构件具体尺寸的零件图。也被直接称为零件图。 工艺卡片：绘制构件所有加工尺寸及加工工艺的图。
一、铁塔放样基础
开口：各段结合处的宽度，也叫做根开。 变坡口：不同坡度的段落结合处的宽度。 垂高：塔体某个部位对地面的垂直高度。 准线差：两根不同规格的角钢对接的时候，他们的准线不在一条直线上，两个准
一、铁塔放样基础
常用规程表如图：
一、铁塔放样基础
④选择两根角钢的交点有主次之分，放样时需先确定角钢连接准线相交在哪个点 上。如下图，两根斜材是交在下端横材的扩展准线一上，即50，两个斜材连接到 横材边距30的位置，此处需要首先保证30的边距，-35的负头可不遵循图纸，自 己调整至孔边距=规程，孔间距85也可不保证。而不要为了凑85的间距和35的负 头对两根斜材偏移，因为交点很明确，调整了就不对了。
铁塔中的角钢分父角钢（又叫主角钢）与子角钢。父角钢是指在一个面中起主要 作用的角钢，子角钢是指在一个面中起次要或辅助作用的角钢，一个面中只能有 一根父角钢，但可以有很多根子角钢，子角钢一定依附于所在面的父角钢，即同 一个面中的子角钢不能依附于另一个面中的父角钢，各自子角钢需要依附可自面 中的父角钢。
交点的不同也导致杆件所在位置不同，受力也就不同，放样时一样看塔放样基础
6、角钢准线（又叫准距）：
①TW软件当中存在：定位准线、连接准线、基本准线、扩展准线一、扩展准线二、 扩展准线三、特殊准线、边距。一般来说， 定位准线=连接准线=基本准线（有时 扩展准线一）。
内皮。 双剪连接：在主材角钢对接的时候，在主材角钢的外皮和内皮都有构件进行连接。 单面板：连接角钢的板是一个平面板，不需要进行制弯。 双面板：连接角钢的板有两个面，需要进行一次制弯。 三面板：连接角钢的板有三个面，需要进行两次制弯。 交叉板：连接两个交叉材的板。 V面板：在“V”面上做的火曲板。 折叠板：在塔的地线支架上，连接四根主材的板，一般要进行两次制弯。
终端塔--D 分支塔--F 跨越塔--K 换位塔--H 等 （2）、按结构分：干字型--G 猫头型--M 酒杯型--B 鼓型--Gu 鱼叉型--Yu V字型--V 羊角型 三角型--J 正伞型--SZ 倒伞型--SD 等 （3）、按电压等级分：10、35、66、110、220、330、500、750、800、1000 （kV）等 （4）、按组立方式分：拉线塔（L）和自立塔（不表示） （5）、按线路回路分：单回路（不表示）、双回路（S）、三回路、四回路等
线之间的距离就是准线差。 呼称高：指从地面到铁塔最低导线悬挂点的高度，又叫做呼高 一次高：也叫一次坡，是指单线结构图中图面的中心高度。 二次高：也叫二次坡，是指单线结构图中主材的实际长度。 相似形：用来表示相连的构件各关键点间的尺寸。 卷边：为了增加板的法向受力强度而把板的某边进行90°的折弯。 对焊：两个构件对接，然后用焊接使其连接的方法。 搭焊：两个构件搭接，然后用焊接使其连接的方法。 角钢端头火曲：一根角钢搭接在另一个角钢上的时候，两材无法共面，为了保证
角钢塔培训课件
角钢塔培训课件
一、铁塔放样基础 二、部分节点或命令放样解析 三、原则性问题 四、个人心得 五、车间加工及试组装发现的部分问题 六、TW软件部分命令分析
一、铁塔放样基础
1、铁塔按不同的归类方式可以有如下几种： （1）、按用途分：直线塔--Z 转角塔--J 直线转角塔--ZJ
一、铁塔放样基础
心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。 间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。 端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。 轧制边距：准线与轧制边之间的距离。 切角边距：螺栓孔中心与切角边之间的距离。
一、铁塔放样基础
脖口：在猫头或酒杯塔上，下曲臂主材与塔身主材的连接处称之为“脖口” ，也 叫做井口或瓶口。
对接：指两根材是楞接楞，而且楞线是在一条直线上，这种组合就叫做对接，借 助于另外的构件进行连接。
搭接：一根材的外楞放在另一根材的内楞里，这种组合就叫做搭接。 单剪连接：在主材角钢对接的时候，两根材的连接构件只在主材角钢的外皮或者
即为其近似重心线。
一、铁塔放样基础
一、铁塔放样基础
正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315 角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距 如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为 25mm）。
3、规程： （1）加工：GBT2694-2010 输电线路铁塔制造技术条件 （2）制图：DL/T 5442-2010输电线路铁塔制图和构造规定 （3）设计：
一、铁塔放样基础
K节点：猫头或酒杯塔的上曲臂和下曲臂的连接点，主材组成“K”字形，该处常 称为K节点。
地线支架：连接地线的组合。 捏口横担：横担的前后主材通过板或直接螺栓连接的形式的横担。 火曲线：产品部件上弯曲部位的弯曲基准线。 偏移准线：在角钢外与准线平行的线，该线与角钢肢不共面。 多接腿：一种塔型有多种高度，是由多个不同高度的接腿构成的，这种情况就是
一、铁塔放样基础
牛蹄板：塔身主材由组合角钢转变为单角钢，在中间起过度作用的组合，其外型 就像两个塔脚板上下对接的组合。
垫板：两个交叉板在交叉点处的间隙太大，为了保证螺栓的拧紧，中间加块板， 这个板就是垫板。
填板：在组合角钢中，将两根或四根角钢进行内部连接起稳固作用的板。
一、铁塔放样基础
一、铁塔放样基础
7、焊接。这部分比较复杂，只简单讲一点。
（1）塔脚位置。这个位置一般有两种情况。一种是主材与塔脚底板螺栓连接，另 一种是主材直接焊接在塔脚底板上（一般我们叫对焊）。
螺栓连接的时候：需要注意加劲板及其焊缝与地脚螺栓及其垫板是否会发生碰撞 即可。
对焊的时候：①我们需要对焊接的靴板在材料表备注中标注：焊缝磨平，②焊接 角钢需要标注：据小图/卡板切角且焊接，③斜材靠近塔脚的位置建议切角，放置 碰焊缝。（其实这里焊缝磨平就不用切角，但是我们最好还是对其进行切角，以 期双保险）④我们需要提供切角卡板与组装卡板，⑤对焊不留淌锌孔。
一、铁塔放样基础
放样时的点是按照图纸给出的数字来定义的，把定义的点用线连起来就成为了线， 这些线可以是角钢、圆钢、扁钢、槽钢、钢管等，同一个点引出的两条线就成为 了面，与另外方向引出线形成的面，在相交位置就会形成面的夹角，两个面相交 的线就叫做火曲线或制弯线。最明显的表现就是双面板、三面板等。一个塔就是 由无数的点、线、面来组成的。
一、铁塔放样基础
接地孔：用来安装接地件的孔，一般都在塔腿主材上。 安装用孔：在装塔过程中，起吊用孔或是暂时安装用的孔。一般都在横担上。 挂线孔：用来安装挂线金具的孔。 牌位孔：用来安装标识塔号或塔位的孔，一般在塔身横材上。 总图：绘制铁塔总体框架尺寸的图，是整塔的单线图。 结构图：绘制铁塔各构件之间连接关系和部分构件明细，以及各节点的构造形式
一、铁塔放样基础
⑤带偏移交叉连接材连接点的处理。如下图。 两斜材连接到横材上，孔间距图纸标注80，但是连接后的效果图如下，即需要切
角。此时分两种情况， A：本工程需要检测，那么按图加工； B：本工程不检测，加工试组完直接工地，可以把两斜材交点孔间距加大，使其
不切角，也方便车间加工。
负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角 钢）。
端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如下图 中315、310角钢）。
一、铁塔放样基础
专用名词：
V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面 隔面：两根材展开组成的面，在机械制图上称之为剖面图。 吊杆：一般是指由塔身交叉点连到横材上的材。 横担：伸出塔身并支撑导线或地线的构件框架。 走道：由塔身连到平台的过道 平台：在检修设备的时候用做站脚的工作台。 爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉
一、铁塔放样基础
2、铁塔中常用到的工艺： （1）角钢：切角、切肢（含切直角肢）、开角、合角、制弯（即火曲，包括外
（正）曲、内（反）曲）、压扁、清根、铲背、焊接、钻孔以及其他特殊工艺 （2）钢板：火曲（包括外（正）曲、内（反）曲）、卷边（火曲90°）、破口
（单面破口、双面破口或特殊破口方式）、焊接、钻孔等
②角钢的中心在它的两个肢面心线的交点位置，所以角钢开合角之后它就会发生 位移。
③一般来说放样时需保证横隔面的四根横材与与之相连的横担的主材心线相同或 在一个平面上。侧面的横材一般相对规格较小，就需要我们对其进行偏移，有的 图纸使用的特殊准线。这样做的目的一是为了让整个塔看起来好看一些，二是如 果有加劲角钢的时候，加劲角钢的心线比较好处理，三是为了横隔面 的蝴蝶板在 两根角钢上的孔共 面（这条不是绝对的，较少的时候图纸横隔面横材与横担主材 的心线就是不同，那就按照图纸来吧）。
多接腿。 长短腿：单基铁塔的基础不在同一水平面上，这个塔就是高低腿，也叫高低腿。
一、铁塔放样基础
5、TW放样原理。
两点成一线，不共线的三点成一面，铁塔放样就是基于点、线、面来计算的。
角钢分两个肢，即也存在两个面，这两个肢指向变化时，两个面之间的夹角就不 是90°了，即产生开角或合角。
一、铁塔放样基础
（2）①当两个零件焊接时，在前后两个位置，会存在正向和反向，这时候我们需 要分号以区分，防止焊反。②当两个焊接件中间需要放置角钢时，角钢棱位置的 短板需要单面坡口，焊接完毕后再清根，并且需跟角钢开合角一致，如下图。③ 当形成三面或更多面围焊时，必须对围焊位置的其中一块板进行淌锌处理，防止 镀锌时产生积锌。
的图。 大样图：绘制单构件具体尺寸的零件图。也被直接称为零件图。 工艺卡片：绘制构件所有加工尺寸及加工工艺的图。
一、铁塔放样基础
开口：各段结合处的宽度，也叫做根开。 变坡口：不同坡度的段落结合处的宽度。 垂高：塔体某个部位对地面的垂直高度。 准线差：两根不同规格的角钢对接的时候，他们的准线不在一条直线上，两个准
一、铁塔放样基础
常用规程表如图：
一、铁塔放样基础
④选择两根角钢的交点有主次之分，放样时需先确定角钢连接准线相交在哪个点 上。如下图，两根斜材是交在下端横材的扩展准线一上，即50，两个斜材连接到 横材边距30的位置，此处需要首先保证30的边距，-35的负头可不遵循图纸，自 己调整至孔边距=规程，孔间距85也可不保证。而不要为了凑85的间距和35的负 头对两根斜材偏移，因为交点很明确，调整了就不对了。
铁塔中的角钢分父角钢（又叫主角钢）与子角钢。父角钢是指在一个面中起主要 作用的角钢，子角钢是指在一个面中起次要或辅助作用的角钢，一个面中只能有 一根父角钢，但可以有很多根子角钢，子角钢一定依附于所在面的父角钢，即同 一个面中的子角钢不能依附于另一个面中的父角钢，各自子角钢需要依附可自面 中的父角钢。
交点的不同也导致杆件所在位置不同，受力也就不同，放样时一样看塔放样基础
6、角钢准线（又叫准距）：
①TW软件当中存在：定位准线、连接准线、基本准线、扩展准线一、扩展准线二、 扩展准线三、特殊准线、边距。一般来说， 定位准线=连接准线=基本准线（有时 扩展准线一）。
内皮。 双剪连接：在主材角钢对接的时候，在主材角钢的外皮和内皮都有构件进行连接。 单面板：连接角钢的板是一个平面板，不需要进行制弯。 双面板：连接角钢的板有两个面，需要进行一次制弯。 三面板：连接角钢的板有三个面，需要进行两次制弯。 交叉板：连接两个交叉材的板。 V面板：在“V”面上做的火曲板。 折叠板：在塔的地线支架上，连接四根主材的板，一般要进行两次制弯。
终端塔--D 分支塔--F 跨越塔--K 换位塔--H 等 （2）、按结构分：干字型--G 猫头型--M 酒杯型--B 鼓型--Gu 鱼叉型--Yu V字型--V 羊角型 三角型--J 正伞型--SZ 倒伞型--SD 等 （3）、按电压等级分：10、35、66、110、220、330、500、750、800、1000 （kV）等 （4）、按组立方式分：拉线塔（L）和自立塔（不表示） （5）、按线路回路分：单回路（不表示）、双回路（S）、三回路、四回路等
线之间的距离就是准线差。 呼称高：指从地面到铁塔最低导线悬挂点的高度，又叫做呼高 一次高：也叫一次坡，是指单线结构图中图面的中心高度。 二次高：也叫二次坡，是指单线结构图中主材的实际长度。 相似形：用来表示相连的构件各关键点间的尺寸。 卷边：为了增加板的法向受力强度而把板的某边进行90°的折弯。 对焊：两个构件对接，然后用焊接使其连接的方法。 搭焊：两个构件搭接，然后用焊接使其连接的方法。 角钢端头火曲：一根角钢搭接在另一个角钢上的时候，两材无法共面，为了保证
角钢塔培训课件
角钢塔培训课件
一、铁塔放样基础 二、部分节点或命令放样解析 三、原则性问题 四、个人心得 五、车间加工及试组装发现的部分问题 六、TW软件部分命令分析
一、铁塔放样基础
1、铁塔按不同的归类方式可以有如下几种： （1）、按用途分：直线塔--Z 转角塔--J 直线转角塔--ZJ
一、铁塔放样基础
心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。 间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。 端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。 轧制边距：准线与轧制边之间的距离。 切角边距：螺栓孔中心与切角边之间的距离。
一、铁塔放样基础
脖口：在猫头或酒杯塔上，下曲臂主材与塔身主材的连接处称之为“脖口” ，也 叫做井口或瓶口。
对接：指两根材是楞接楞，而且楞线是在一条直线上，这种组合就叫做对接，借 助于另外的构件进行连接。
搭接：一根材的外楞放在另一根材的内楞里，这种组合就叫做搭接。 单剪连接：在主材角钢对接的时候，两根材的连接构件只在主材角钢的外皮或者
即为其近似重心线。
一、铁塔放样基础
一、铁塔放样基础
正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315 角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距 如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为 25mm）。
3、规程： （1）加工：GBT2694-2010 输电线路铁塔制造技术条件 （2）制图：DL/T 5442-2010输电线路铁塔制图和构造规定 （3）设计：
