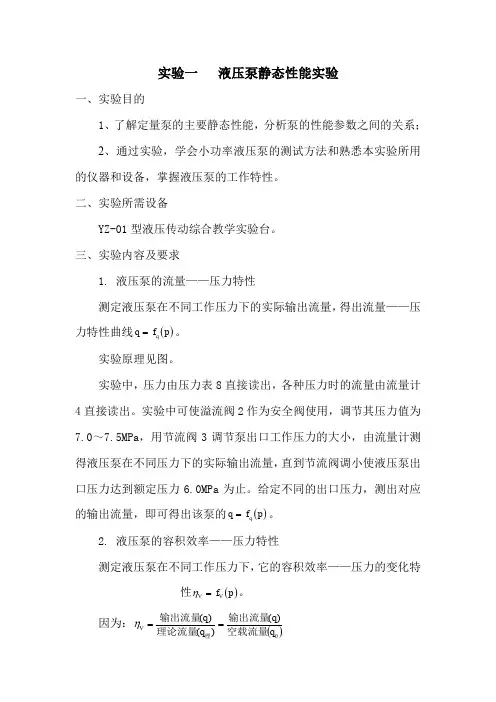

实验一 液压泵静态性能实验

一、实验目的

1、了解定量泵的主要静态性能，分析泵的性能参数之间的关系；

2、通过实验，学会小功率液压泵的测试方法和熟悉本实验所用的仪器和设备，掌握液压泵的工作特性。 二、实验所需设备

YZ-01型液压传动综合教学实验台。 三、实验内容及要求

1. 液压泵的流量——压力特性

测定液压泵在不同工作压力下的实际输出流量，得出流量——压力特性曲线()p f q q =。

实验原理见图。

实验中，压力由压力表8直接读出，各种压力时的流量由流量计4直接读出。实验中可使溢流阀2作为安全阀使用，调节其压力值为7.0～7.5MPa ，用节流阀3调节泵出口工作压力的大小，由流量计测得液压泵在不同压力下的实际输出流量，直到节流阀调小使液压泵出口压力达到额定压力6.0MPa 为止。给定不同的出口压力，测出对应的输出流量，即可得出该泵的()p f q q =。

2. 液压泵的容积效率——压力特性

测定液压泵在不同工作压力下，它的容积效率——压力的变化特

性()p f V V =η。

因为：()

0)

()()(q q q q V 空载流量输出流量理论流量输出流量理=

=

η

所以：理q q

V =

η 由于：)(p f q q = 则：)()(p f q p f V q V ==理

η 式中：理论流量理q ：液压系统中，通常是以泵的空载流量来代

替理论流量（或者nv =理q ，n 为空载转速，v 为泵的排量）。

实际流量q ：不同工作压力下泵的实际输出流量。 3. 液压泵的输出功率——压力特性

测定液压泵在不同工作压力下，它的实际输出功率和输出压力的变化关系()p f N N O =。

输出功率：()p f p pf pq N N q O (=== 4. 液压泵的总效率——压力特性

测定液压泵在不同工作压力下，它的总效率和输出压力之间的变化关系()p f ηη=总

)(p f N pq

N N i

i o ηη===

总 式中：i N 为泵的输入功率，实际上i N 为泵的输入扭矩()T 与角速度()ω的乘积，由于扭矩T 不易测量，这里用电动机D 的输入电流功率近似表示，该值可以从实验台功率表上针对不同的输出压力时直接读出。

四、实验装置液压系统原理图

液压泵性能实验原理图

五、实验步骤

1．首先了解和熟悉实验台液压系统的工作原理及各元件的作用，明确注意事项。

2．检查油路连接是否牢靠。

3. 按以下步骤调节及实验。

将溢流阀2开至最大，启动液压泵1，关闭节流阀3，通过溢流阀2调整液压泵的压力至7MPa，使其高于液压泵的额定压力6.0MPa 而作为安全阀使用。

将节流阀3开至最大，测出泵的空载流量，即：泵的理论流量理q。

通过逐级关小节流阀3对液压泵进行加载，测出不同负载压力下的相关数据。包括：液压泵的压力p、泵的输出流量q、泵的输入功

率i N 、泵的输入转速n （参数）。

压力p ：通过压力表8读出，数据计入表。 输出流量q ：通过流量计4读出，数据计入表。 输入功率i N ：通过台面上功率表读出，数据计入表。

转速n ：通过台面上转速表直接读出，数据计入表（参考数据）。 3. 实验完成后，放松溢流阀，关停电机，待回路中压力为零后拆卸元件，清理好元件并归类放入规定的抽屉内。

六、整理实验所测数据p 、q 、O N 、n ，计算出各负载压力下对应的性能参数。 七、实验报告

根据实验数据，用直角坐标纸分别绘出泵的性能曲线，并对性能进行分析。 八、思考题

1. 说明图中阀2的作用是什么？为什么？

2. 调节图中阀3的开口，能否调节通过流量计4的流量？为什么？

3. 说明液压泵的性能参数包括哪几个？分别是什么？本实验得到了哪几个性能参数？

V η p

总

ηη

q

O

N

安全阀调压值（MPa）7.0 额定压力（MPa） 6.0 空载流量（min

/l）

实验测得参数输出压力

O

P（MPa）

输入功率

i

N（KW）泵的转速n（min

/r）

输出流量

O

q（min

/l）

计算参数输出功率

O

N（KW）

容积效率

V

液压泵性能实验数据记录表

总效率

总
