明 胶 增塑剂 纯化水 药 物 配制成药液 化胶 明胶液 压制成型 干燥
洗丸
蒸发洗涤 溶剂
拣丸
内包装
外包装
物料:
工序:
检 验
检验:
入库:
注:虚线框内代表30万级或以上洁净生产区域
一、化胶及保温设备简介
1.HJG-700水浴式化胶罐(图7-1)
该型号化胶罐化胶量200~700L,采 用水平传动、摆线针轮减速器减速圆锥 齿轮变向、结构紧凑、传动平稳;搅拌 器采用套轴双桨、由正转的两层平桨和 反转的三层锚式桨组成,搅动平稳,均 质效果好。罐体与胶液接触部分由不锈 钢制成。罐外设有加热水套、用循环热 水对罐内明胶进行加热,温升平稳。罐 上还设有安全阀、温度计和压力表等。
软胶囊的生产设备
第二章

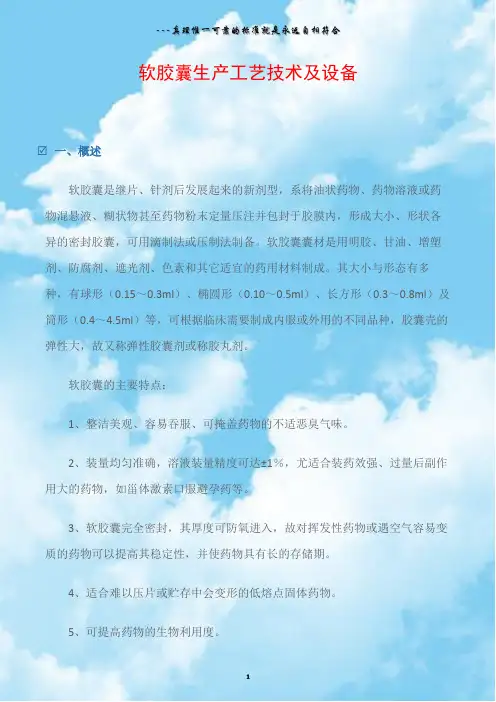

软胶囊剂(又称胶丸):系指将一定量的药液(或药 材提取物)加适宜的辅料密封于各种形状的软质囊材中制 成的剂型。囊材由明胶源自文库甘油、水或和其它适宜的药用材 料制成。囊壳柔软、有弹性、含水量高。
软胶囊的生产方法有压制法和滴制法两种,生产时成 型与填充药物是同时进行的。现介绍压制法的生产流程及 操作。生产工艺流程如下:
2.TZGZ系列真空乳化搅拌机成套设备(图7-4)
ZJR型真空均质乳化机可用于软膏剂的加热、溶解、 均质乳化,本机组主要由预处理锅、主锅、真空泵、液压、 电器控制系统等组成,均质搅拌采用变频无极调速,加热 采用电热和蒸汽加热两种,乳化快,操作方便。
胶体磨、乳化罐
图7-3 JM280QF型胶体磨
图7-4 TZGZ系列真空乳化搅拌机 成套设备
图7-6 RGY10X25S软胶囊机
RGY系列软胶囊机(图7-5、图 7-6)由主机,制冷机,胶丸输送机, 旋转干燥机,化胶罐,电器控制系 统及其他辅助设备组成的一条滚模 式软胶囊自动生产线。该生产线损 耗功率小,生产率高,适合企业24 小时连续生产。该机能把各类药品、 食品、化妆品、各种油类物质和疏 水悬液或糊状物定量压注并包封于 明胶膜内,形成大小形状各异的密 封软胶囊。结构示意图如下:
三、软胶囊干燥及清洗设备简介 1.软胶囊干燥定型转笼(图7-9) 软胶囊干燥定型转笼是用于对主机压制的 合格胶丸经输送机送入干燥转笼内进行干燥 定形。干燥机可一节也可多节串联组成,能 顺时转与逆向转动。干燥箱一端由鼓风机输 出恒温的空调风以保证软胶丸干燥之用。
2.XWJ-II型超声波软胶囊清洗机
图7-7
RGY6X15F软胶囊机结构示意图
1.多余物料返回管; 2.注料管; 3.加热注射器提升机构; 4.加热注射器(喷体); 5.模具; 6.接丸溜斗; 7.转笼干燥机; 8.软胶囊输送溜斗; 9.料斗; 10.供料泵; 11.传动系统; 12.控制系统盒; 13.胶盒; 14.胶皮轮; 15.油滚系统; 16.下丸器; 17.马达及油泵; 18.废胶桶; 19.移动平台
图7-1 HJG-700水浴 式化胶罐
2.VMP-60真空搅拌罐(图7-2)
VMP-60真空搅拌罐是一种控温水浴式加 热搅拌罐,罐内可承受一定的正、负压力。 溶胶能力2.5kg-15kg ,可溶胶、贮胶,并 可实现地面压力供胶。该搅拌罐是用不锈钢 焊接而成的三层夹套容器。内桶用于装胶液, 夹层装加热用的纯净水。罐体上带有温度控 制组件及温度指示表,可准确控制和指示夹 层中的水温,以保证胶液需要的工作温度。 罐盖上设有气体接头、安全阀及压力表,工 作安全可靠,通过压力控制可将罐内胶液输 图7-2 VMP-60真 空搅拌罐 送至主机的胶盒中。
二、软胶囊内容物配制设备简介
1.JM280QF型胶体磨(图7-3)
在JM280QF型胶体磨中,流体或半流体物料通过高速 相对连动的定齿与动齿之间,使物料受到强大的剪切力, 磨擦力及高频振动等作用,有效地被粉碎、乳化、均质、 温合,从而获得符合软胶囊要求的内容物。其主机部份由 壳体、动磨片、静磨片、调节机构、冷却机构、机械密封、 电机等组成。
该设备可对软胶囊进行一次性清洗,并且整个过程不 会出现挤压现象。清洗过程分为:超声波浸洗、浸泡、丸 体与酒精分离、喷淋四个步骤。
图7-9 软胶囊干燥定型转笼
