VQC功能介绍(电力系统自动电压、无功控制系统)
VQC软件功能介绍
1．概述

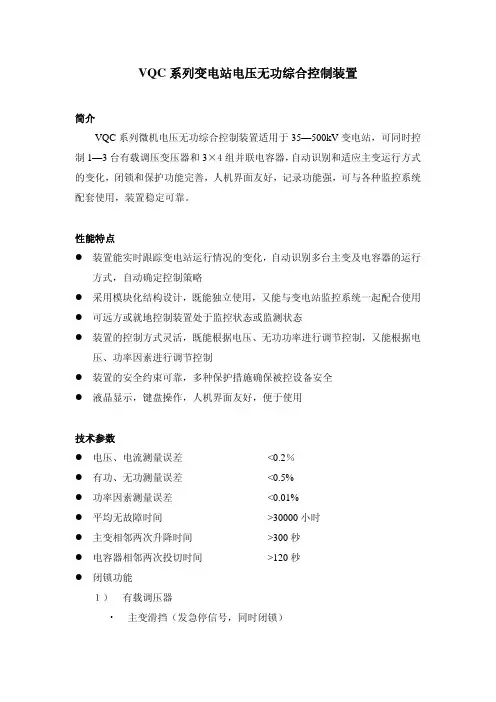

Sesa电压无功综合控制系统适用于电力系统中35kv～220kv变电站自动化系统，可根据电网要求对有载调压变压器分接头及并联电容器组进行最优控制，从而提高电压合格率降低线损，使电网在满足供电质量的条件下最经济地运行。系统采用PC工控机/工控工作站作为硬件平台，PC工控机/工控工作站具有全封闭正压结构、防震、防尘、防电磁干扰等特点。硬件按功能采用模块化设计，配置合理，因而具有很高的可靠性。系统采用windows操作系统，SQL Server2000数据库作为软件平台。向用户提供最优的人机界面。通过键盘和鼠标操作，全中文显示，标准windows界面，用户能够方便地进行操作和参数整定，还可以通过液晶显示器实时显示变电站主接线图，便于用户掌握变电站运行情况，及时发现问题并加以处理，确保系统正常运行。2．主要功能
2.1基本控制功能
a)本装置可控制1～3台有载调压变压器和3x 2组电容器。

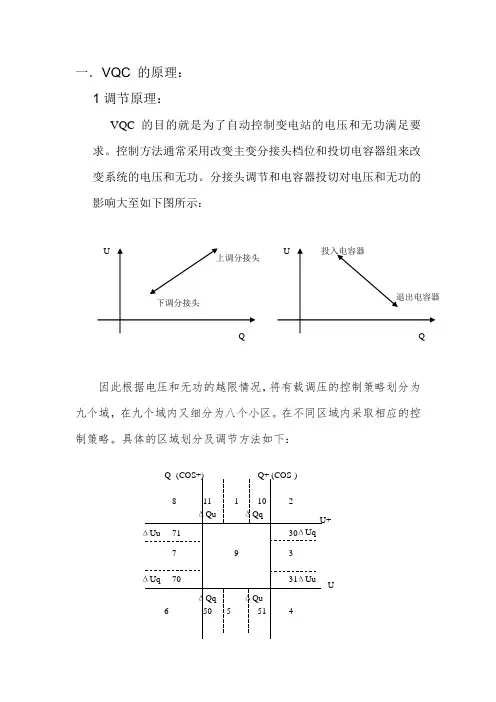

b)控制方式可根据需要采用先进的十七区图控制策略或九区图控制策略，可单
独控制变压器分接头或电容器，也可以进行综合优化控制。
c)可根据变电站高低压侧断路器状态和母联开关位置自动识别运行方式。
d)据据所需的无功补偿量，选择适当的电容器组进行投切，对不能参加投切或
故障的电容器可以单独予以闭锁。
e)从检测到被控参数越限到发出控制命令有一定的延时，必须连续落在同一区
域才执行相应得策略，延时时间可整定。
f)变压器调档或电容器投切两次动作之间有一定的时间间隔，间隔时间可整
定。
2.2控制方式
a 电压无功综合控制，根据主变母线电压负荷以及无功功率的大小综合控制。
以电压优先为原则，执行相应的控制策略。(方法一)
b电压自动调节，根据母线电压自动调节主变档位，使母线电压始终处于规定范围之内。电压限值可灵活设定。(方法二)
c 无功自动补偿，根据无功功率的大小自动控制并联电容器组的投切，使整个
电网的无功功率维持在期望的功率范围附近。无功限值方式可可灵活设定。
(方法三)
d 电压自动调节，无功定时补偿，根据母线电压大小，自动调节主变档位。设
定时限，定时投切并联电容器组。(方法四)
e 无功定时补偿，根据无功功率的大小，设定时限，自动控制并联电容器组的
投切。(方法五)
2.3闭锁和报警功能
Vqc功能闭锁条件：
(1)母线电压过压或低压时，闭锁相关变压器的控制指令，发报警信号。电压恢
复正常时自动延时解除闭锁和报警。
(2)变压器高压侧过流时闭锁该变压器的调档命令，发报警信号。电流恢复正常
时自动延时解除闭锁和报警。
(3)主变10kv断路器分位。
分接头闭锁条件：
(1)分接头日动作次数越限。
(2)分接头动作间隔延时未到。
(3)分接头拒动。
电容器组闭锁条件：
(1)电容器组总开关分位。
(2)电容器组日动作次数越限。
(3)电容器动作间隔延时未到。
Vqc功能运行时，闭锁分接头的遥调功能和电容器组的遥控功能。
2.4 显示、统计功能
(1)主接线图显示，包括变压器各侧开关状态，母线电压，变压器档位，变压
器电流、有功、无功、功率因数等。
(2)整定参数显示。包括无功定值、电压定值、控制定值、时间定值等。
(3)动作信息显示。包括动作时间、动作区域、动作对象、动作内容，历史动
作信息、闭锁信息、拒动信息。
(4)统计次数显示。包括当日以及总的动作次数统计。
(5)九区图，十七区图与整定值显示。
3.功能使用说明
3.1 配置文件说明
VqcFlag，设定为1启用vqc功能，0不启用。
TconstNum，设定主变的数目。
NSFlag，9区17区控制方式.可设定9或17 。
3.2Vqc信息配置说明
信息量配置主要是完成Vqc控制功能所需的信息量表,主要包括主变目标侧3相相电压以及相角,一般是低压侧.主变目标侧无功功率大小,注意单位是Mvar.一般也是低压侧.另外还包括主变高压侧电流以及其他相关的量!需要注意的是如果是3台
主变,2号主变需要分别配置II1和II2段母线的相电压及相角。如果没有分段，II2段母线的相电压及相角配直和一段相同。此时的无功功率是两段母线无功功率和.配置实例如下图所示：
3.3Vqc面板功能介绍
1.定值配置
电压无功设定
对于17区图需要设定8个量,对于九区图电压需要设定上下限和辅助上下限,无功功率只需设定上下限.
分接头与电容器参数设定
主要是日动作最大次数设定,达到动作次数,将会闭锁分接头或者电容器!
动作间隔时间(m):本次动作与下次动作间的延时.主要起到保护设备的功能.
动作反校时间(s):动作后的反校时间,一般为30s,超过此时间没有收到正确的动作信息，则判定分接头或者电容器拒动，并闭锁分接头或者电容器！
3．闭锁功能设定
闭锁功能分位遥测与遥信两类闭锁，遥测闭锁主要是电压与电流闭锁，如图设定相应的越限定值。遥测越限闭锁为自动恢复！
如果有闭锁信息，相应的标志将变红，点击闭锁信息将会显示详细的闭锁内容。主变闭锁如图所示，拒动闭锁需要人工复归！
