液压传动：利用液体的不可压缩性和流动性，通过液压泵、液压马达等元件，将机械能转化为液压能，实现能量的传递和控制。
气压传动：利用气体的可压缩性和流动性，通过气压泵、气压马达等元件，将机械能转化为气压能，实现能量的传递和控制。
液压与气压传动的应用场景
工业自动化：用于机械设备的驱动和控制
汽车工业：用于汽车刹车、转向、悬挂等系统
液压与气压传动考试题及答案
单击此处添加副标题
汇报人：
目录
01
添加目录项标题
02
液压与气压传动基础知识
03
液压与气压传动考试题目
04
液压与气压传动考试答案及解析
05
液压与气压传动考试重点和难点
06
液压与气压传动考试备考建议
添加目录项标题
01
液压与气压传动基础知识
02
液压与气压传动的定义
添加标题
a. 动力传递平稳，无冲击b. 易于实现无级调速c. 易于实现过载保护d. 易于实现精确控制
缺点： a. 泄漏问题难以解决 b. 容易产生噪声和振动 c. 容易受到环境温度的影响 d. 设备成本较高，维护复杂
a. 泄漏问题难以解决b. 容易产生噪声和振动c. 容易受到环境温度的影响d. 设备成本较高，维护复杂
判断题
《液压与气压传动》考试试卷含答案
《液压与气压传动》考试试卷（03级用：A卷参考答案）姓名班级成绩一、填空题（每小题3分，共24分）1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2.一个完整的液压系统是由（动力元件）、（控制元件）、（执行元件）、（辅助元件）和（液压介质）五部分组成的。
3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4.变量泵是指（排量）可以改变的液压泵，常见的变量泵有( 单作用叶片泵)、( 轴向柱塞泵)、( 径向柱塞泵), 其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
5.液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。
6.调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调速阀是由（溢流阀）和节流阀（并联）而成。
7.不含水蒸气的空气为（干空气），含水蒸气的空气称为（湿空气），所含水分的程度用（湿度）和（含湿量）来表示。
8.气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指（分水滤气器）、（减压阀）、（油雾器）。
二、选择题：将正确答案序号填在括号中（每小题2分，共14分）1.流量连续性方程是（C）在流体力学中的表达形式，而伯努力方程是（A）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2.双作用叶片泵具有（A、C）的结构特点；而单作用叶片泵具有（B、D）的结构特点。
（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量3.一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B ）。

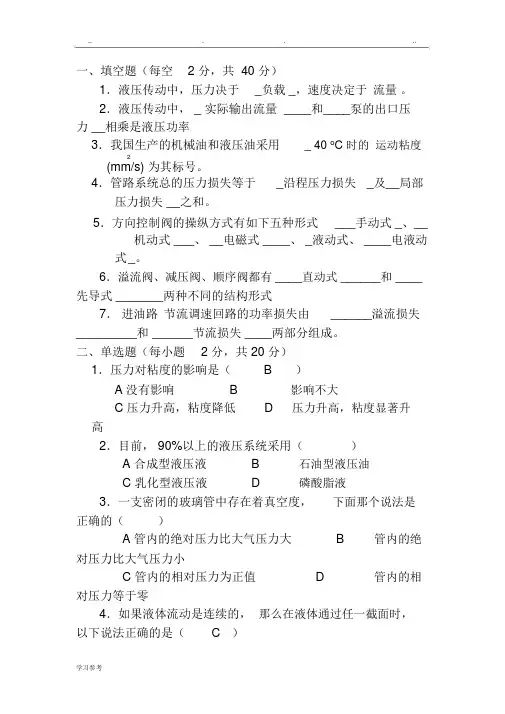

液压与气压传动试题库与答案
一、填空题（每空 2 分，共 40 分）1．液压传动中，压力决于_负载 _，速度决定于流量。
2．液压传动中， _ 实际输出流量 ____和____泵的出口压力 __相乘是液压功率3．我国生产的机械油和液压油采用_ 40 o C 时的运动粘度2(mm/s) 为其标号。
4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失 __之和。
5．方向控制阀的操纵方式有如下五种形式 ___手动式 _、__机动式 ___、 __电磁式 ____、 _液动式、 ____电液动式_。
6．溢流阀、减压阀、顺序阀都有 ____直动式 ______和 ____先导式 _______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和 ______节流损失 ____两部分组成。
二、单选题（每小题 2 分，共 20 分）1．压力对粘度的影响是（B）A 没有影响B影响不大C 压力升高，粘度降低D压力升高，粘度显著升高2．目前， 90%以上的液压系统采用（）A 合成型液压液B石油型液压油C 乳化型液压液D磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（C）A 没有空隙B没有泄漏C 流量是相等的D上述说法都是正确的5．在同一管道中，分别用 Re 紊流、Re 临界、Re 层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（C）A Re 紊流 < Re临界 <Re层流B Re紊流= Re临界 =Re层流C Re 紊流 > Re 临界 > Re 层流D Re 临界 <Re层流 <Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D 型 D P、A、X型7．顺序阀的主要作用是（C）A 定压、溢流、过载保护B背压、远程调压C 降低油液压力供给低压部件D利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（A）时有较高的速度刚度A 重载高速B重载低速C 轻载低速D轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D以上都正确10．可以承受负值负载的节流调速回路是（C）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D三种回路都可以填空题（每空 1 分，共 25 分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在 ( 各个 ) 方向相等。
液压与气压传动试题及答案
液压与气压传动试题及答案题一：液压传动的基本原理是什么？请简要阐述。
液压传动基于 Pascal 定律，即在一个封闭的液体系统中，施加在液体上的外力将会均匀地传递到系统的各个部分。
其基本原理是通过液体的压力传递力和能量，实现各种机械装置的运动控制。
题二：列举并简要描述液压传动系统的主要组成部分。
液压传动系统主要由以下组成部分组成：1. 液压能源装置（液压泵）：将机械能转化为液压能，并提供压力和流量。
2. 执行元件（液压缸和液压马达）：将液压能转化为机械能，实现工作装置或机械部件的运动。
3. 控制元件（液压阀）：控制液体的压力、流量和方向，调节和控制液压系统的工作。
4. 辅助元件（储液器、滤清器等）：起到储存液体、过滤杂质等辅助功能的元件。
5. 连接管路：将各个元件连接在一起，实现液体流动和能量传递。
题三：请简要列举气压传动系统的应用领域，并描述其优点。
气压传动系统广泛应用于以下领域：1. 工业自动化：气压传动系统在各种生产自动化设备中被广泛使用，如流水线传送系统、装配设备等。
2. 汽车制造：气压传动用于汽车制造生产线上的移动、夹持、压紧等工序。
3. 机械加工：气压传动系统在机械行业中用于冲压、钻孔、砂轮磨削等工艺。
4. 矿山和冶金行业：气压传动系统在矿山和冶金行业中被用于输送、挖掘、冲孔等工作。
5. 建筑工地：气压传动用于建筑工地上的混凝土喷涂、钻孔、振动等作业。
气压传动系统的优点包括：1. 操作简单：气压传动系统启动快速，响应时间短，只需简单的开关操作即可控制。
2. 运动平稳：气压传动系统具有均匀稳定的速度，在工作过程中不易产生冲击和振动。
3. 载荷范围广：气压传动系统能够适应不同工作环境下的需求，承受从轻载到重载的各种工作条件。
4. 安全可靠：气压传动系统在正常使用情况下不会产生热量，不存在火花和电火花的危险，具有较高的安全性。
5. 维护方便：气压传动系统没有液压系统中的液体泄漏问题，维护更加简便，且不易受到污染的影响。
(完整版)液压与气压传动试题及答案【可修改文字】
可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。
2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。
区分这两种流动状态的参数是 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。
5．液压马达把 能转换成 能，输出的主要参数是 和 。
6．液压泵的容积效率是该泵 流量与 流量的比值。
7．液压缸的泄漏主要是由 和 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 。
9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。
《液压与气压传动》期末试卷及答案5套
考试方式闭卷总分核分人得分阅卷人、单项选择题（每小题1分，共5分）《液压与气压传动》期末试卷（1）1、为使减压回路可靠地工作，其最高调整压力应系统压力。
（）A大于B小于C等于2、在用节流阀的旁油路节流调速回路中，其液压缸速度。
（）A随负载增大而增加B随负载减少而增加C不受负载的影响3、CB-B型齿轮泵中，泄漏途径有三条，其中对容积效率的影响最大。
（）A轴向间隙B径向间隙C啮合处间隙4、液压缸的运动速度取决于。
（）A压力和流量B流量C压力5、如图所示是限压式变量叶片泵的特性曲线，pc为限定压力，pθ为工作压力，试回答当pθ<pc时，泵的供油流量是：（A增加B减小C不变1、2、3、4、5、6、7、8、9、通过节流阀的流量只取决于阀的开度和阀前后的压力差。
（）液压系统的压力是由溢流阀的调定值决定的。
（）液压与气压传动是以流体的压力能来传递动力的。
（）背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。
（）电液换向阀中先导阀的中位机能可以任意选择。
（）通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。
（单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。
（）定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。
（）液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。
（）10、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。
（）得分阅卷人四、简答题（第1小题10分，第2小题7分，共17分）1、先导式溢流阀原理如图所示，问答下列问题:1分，共28分）1、液压控制阀按其用途可分为控制液压系统中液流的2、绝对压力等于大气压力—3、容积节流调速是采用、和 ______________ 和__________ —，真空度等于大气压力供油，节流阀（调速阀）调速,三大类，分别调节、的流量去适应(1)(2)(3)(4)(5)由哪两部分组成？何处为调压部分？阻尼孔的作用是什么？主阀弹簧为什么可较软？画出先导式溢流阀的符号图。
《液压与气压传动》习题集(附答案)
概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。
2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。
3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。
4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。
5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。
6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。
8、液体在管道中存在两种流动状态，即（层流）和（紊流）。
液体的流动状态可用（雷诺数）来判断。
9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。
10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。
二、单项选择题1.油液的密度是随哪些因素而变化的。
（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。
A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。
3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。
A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。
A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。
A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。
a、温升过高b、粘度太小c、粘度太大d、受到污染。
7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。
A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。
(完整版)液压与气压传动试题库及答案(很全)
试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。
通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。
（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。
因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。
（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
液压与气压传动考试题及答案
液压与气压传动考试题及答案一、选择题1. 液压传动系统中，动力的传递是通过什么实现的？A. 机械能B. 电能C. 液压能D. 热能答案：C2. 气压传动中，气动元件的驱动力来源于什么？A. 电动机B. 内燃机C. 气压能D. 弹簧力答案：C3. 下列哪种介质不适合用于液压传动？A. 水B. 液压油C. 空气D. 矿物油答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 限制压力C. 传递动力D. 储存能量答案：B5. 气压传动系统中，气缸的工作原理类似于哪种简单的机械？A. 杠杆B. 滑轮C. 斜面D. 螺旋答案：A二、填空题1. 液压传动系统的基本组成包括动力元件、执行元件、控制元件和________。
答案：辅助元件2. 气压传动系统中，三联件通常包括空气过滤器、调压器和________。
答案：油雾器3. 液压油的主要作用是传递能量、润滑、冷却和________。
答案：密封4. 在液压系统中，流量控制阀的主要功能是调节________。
答案：流量大小5. 气压传动中，气动马达的特点是结构简单、________、维护方便。
答案：成本低三、简答题1. 请简述液压传动系统的优点和缺点。
答：液压传动系统的优点包括：功率密度高，可以实现大功率的传递；控制灵活，可以实现精确的速度和位置控制；操作方便，易于实现自动化。
缺点包括：泄漏问题，可能导致环境污染和系统效率降低；对油液清洁度要求高，维护成本相对较高；系统设计和制造复杂，需要专业知识。
2. 描述气压传动系统的工作原理。
答：气压传动系统利用压缩空气作为工作介质，通过各种气动元件（如气缸、气动马达、阀门等）来实现能量的传递和控制。
压缩空气首先通过空气过滤器去除杂质，然后通过调压器稳定压力，最后通过油雾器润滑气动元件。
气动元件根据控制系统的指令进行动作，从而驱动机械设备完成所需的工作。
3. 液压油的选用对液压系统有何影响？答：液压油的选用直接影响液压系统的性能和寿命。
液压与气压传动试题库及答案
液压与气压传动试题库及答案四、名词解释1．帕斯卡原理（静压传递原理）（在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。
）2．系统压力（系统中液压泵的排油压力。
）3．运动粘度（动力粘度μ和该液体密度ρ之比值。
）4．液动力（流动液体作用在使其流速发生变化的固体壁面上的力。
）5．层流（粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次分明的流动状态。
）6．紊流（惯性力起主导作用，高速流动时液体质点间的粘性不再约束质点，完全紊乱的流动状态。
）7．沿程压力损失（液体在管中流动时因粘性摩擦而产生的损失。
）8．局部压力损失（液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失）9．液压卡紧现象（当液体流经圆锥环形间隙时，若阀芯在阀体孔内出现偏心，阀芯可能受到一个液压侧向力的作用。
当液压侧向力足够大时，阀芯将紧贴在阀孔壁面上，产生卡紧现象。
）10．液压冲击（在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为液压冲击。
）11．．气穴现象；气蚀（在液压系统中，若某点处的压力低于液压油液所在温度下的空气分离压时，原先溶解在液体中的空气就分离出来，使液体中迅速出现大量气泡，这种现象叫做气穴现象。
当气泡随着液流进入高压时，在高压作用下迅速破裂或急剧缩小，又凝结成液体，原来气泡所占据的空间形成了局部真空，周围液体质点以极高速度填补这一空间，质点间相互碰撞而产生局部高压，形成压力冲击。
如果这个局部液压冲击作用在零件的金属表面上，使金属表面产生腐蚀。
这种因空穴产生的腐蚀称为气蚀。
）12．排量（液压泵每转一转理论上应排出的油液体积；液压马达在没有泄漏的情况下，输出轴旋转一周所需要油液的体积。
）13．自吸泵（液压泵的吸油腔容积能自动增大的泵。
）14．变量泵（排量可以改变的液压泵。
）15．恒功率变量泵（液压泵的出口压力p与输出流量q的乘积近似为常数的变量泵。
液压与气压考试试题及答案
液压与气压考试试题及答案一、选择题（每题2分，共20分）1. 液压系统中的压力是指（）。
A. 液体单位面积上的力B. 液体单位体积上的力C. 液体单位长度上的力D. 液体单位质量上的力答案：A2. 下列哪种液体不能用作液压油（）。
A. 液压油B. 液压脂C. 液压传动油D. 液压制动液答案：D3. 液压泵的排量是指（）。
A. 液压泵每转一周所排出的液体体积B. 液压泵每分钟所排出的液体体积C. 液压泵每小时所排出的液体体积D. 液压泵每秒所排出的液体体积答案：A4. 下列哪种液压阀属于方向控制阀（）。
A. 节流阀B. 溢流阀C. 电磁换向阀D. 减压阀答案：C5. 液压马达的输出扭矩与（）成正比。
A. 液压马达的排量B. 液压马达的转速C. 液压马达的压力差D. 液压马达的流量答案：A6. 气压系统中的压力单位通常为（）。
A. MPaB. PaC. barD. atm答案：C7. 气动执行元件主要包括（）。
A. 气缸B. 气马达C. 气阀D. 所有以上选项答案：D8. 下列哪种气动元件属于流量控制阀（）。
A. 节流阀B. 安全阀C. 电磁换向阀D. 溢流阀答案：A9. 气动系统的供气压力一般控制在（）。
A. 0.5~1.0 MPaB. 0.6~0.8 MPaC. 0.4~0.6 MPaD. 0.3~0.5 MPa答案：B10. 气缸的输出力与（）成正比。
A. 气缸的直径B. 气缸的有效面积C. 气缸的行程D. 气缸的压力答案：B二、填空题（每题2分，共20分）1. 液压系统的基本组成部分包括：动力元件、执行元件、控制元件和______。
答案：辅助元件2. 液压泵按工作原理可分为齿轮泵、叶片泵、柱塞泵等，其中______泵具有结构简单、噪声低、流量脉动小等特点。
答案：叶片泵3. 液压系统中的压力损失包括沿程损失和______损失。
答案：局部损失4. 气动系统中的压力调节阀分为直动式和______式。
液压与气压传动试题及答案
一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。
2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 层流 ，另一种是 紊流 。
区分这两种流动状态的参数是 雷诺数 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。
5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。
6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。
7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。
9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。
10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。
11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。
1. 液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2. 液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。
3. 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
5. 由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力） 损失和（局部压力） 损失两部分组成。
6. 液流流经薄壁小孔的流量与（小孔通流面积） 的一次方成正比，与（压力差） 的1/2次方成正比。
通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。
液压与气压传动试题与答案
液压与气压传动试题与答案一、选择题1.液压传动的主要优点是：A. 传递力矩较大，强度高B. 可实现快速刹车和启动C. 系统传动效率高D. 能实现连续无级变速正确答案：C2.液压泵主要用于什么场合？A. 传递动力B. 减速运动C. 增加力矩D. 补充压力油液正确答案：D3.气动传动系统的主要特点是？A. 传递能量的媒介是气体B. 可进行高速运动C. 系统噪音小D. 系统造价低正确答案：A二、填空题1.液压系统中，油液的流动压力一般约为 ____ 左右。
正确答案：20MPa2.液压系统中，工作压力越高，为了防止泄漏，需要使用更高级别的____。
正确答案：密封件3.气动系统中，利用空气做工质，必须消耗较多的 ____。
正确答案：能量三、判断题1.液压传动中，泵的作用是将电机的转速转换成压力能。
（）正确答案：错误2.气动元件与液压元件的安装方式不同。
（）正确答案：错误3.液压辅助传动系统在汽车上的应用越来越广泛。
（）正确答案：正确四、简答题1.简述液压系统中调压阀和流量阀的作用。
调压阀主要用于调节系统的工作压力，使系统在一定的压力范围内工作，防止压力过高或过低。
流量阀主要用于控制油液的流量大小，从而实现对液压系统机构的速度、方向和力的控制。
2.简述气动系统与液压系统的相同点和不同点。
相同点：•都属于传动能量的机械传动系统。
•都需要使用对应的工作媒介，即气体或油液。
•能够实现机械元件的转动、移动、升降等动作。
不同点：•工作媒介不同，气动系统使用气体传动，液压系统使用油液传动。
•工作压力不同，气动系统工作压力较低，液压系统工作压力较高。
•工作效率不同，气动系统工作效率较低，液压系统工作效率较高。
液压与气压传动考试试题与答案
液压与气压传动考试试题与答案(总6页)2二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。
A负载决定 B溢流阀调定 C液压泵的额定压力决定。
2．液压控制阀可分为三大类，它们是( A )A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。
A防止困油B增加吸油能力 C减少泄露 D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。
A吸油腔 B压油腔 C吸油腔或压油腔。
5．( C )节流调速回路可以承受负值负载A 进油 B旁路 C回油6．中位机能为 ( C ) 型的三位四通换向阀可实现中位卸荷。
A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。
A进油路节流调速B旁油路节流调速 C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵 B叶片泵 C柱塞泵。
9．双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( C )。
A 1倍B 2倍C 3倍D 4倍10．调速阀由（ B ）与节流阀串联组成。
A减压阀B定差减压阀 C溢流阀 D差压式溢流阀11．液压传动中所用的油液，随着油液温度的升高，其粘度将( D )A不变B略有上升 C显著上升D显著下降12．压力机液压系统为防止液压冲击需设置( A )回路。
A泄压 B增压 C减压13．当限压式变量泵工作压力p>p B（p B拐点压力）时，随着负载压力上升，泵的输出流量( B )。
A增加 B呈线性规律衰减 C呈双曲线规律衰减 D基本不变345 1）液压缸推动负载运动过程中：p 1、p 2均为2 MPa ；这时溢流阀、减压阀处于非工作状态；减压阀先导阀关闭、主阀口处于全开状态，溢流阀主阀处于关闭状态；L 油路无油流出。
2）液压缸运动到终端停止后：p 1为5 MPa 、p 2为3 MPa ；这时溢流阀、减压阀处于工作状态；减压阀先导阀开启，主阀口处于微开状态，溢流阀阀口处于半开状态；L 油路有油流出。
液压与气压传动习题答案
《液压与气压传动》试题库及参考答案一、填空题1．液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2．液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成，其中动力元件和执行元件为能量转换装置。
6．液体的可压缩性随温度的升高而增大，因压力的增高而降低。
7．液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。
8．在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。
10．绝对压力是以绝对真空为基准的压力，相对压力是以大气压力为基准的压力，真空度定义为当绝对压力小于相对压力时，绝对压力小于大气压力的那部分压力值。
12．流体流经管道的能量损失可分为沿程压力损失和局部压力损失。
15．系统工作压力较低环境温度较高时宜选用粘度较高的油液。
16．液压传动所使用的泵是容积式，液压传动是利用液体的压力能量工作的。
17．容积式液压泵是靠密闭容积的容积变化来实现吸油和排油的。
18．液压泵是把机械能转变为液体的压力能输出的能量转换装置，液压马达是把液体的压力能转变为液体的机械能输出的能量转换装置。
19．变量泵是指排量可以改变的液压泵，常见的变量泵有单作用叶片泵、径向柱塞泵、轴向柱塞班其中单作用叶片泵和径向柱塞泵是通过改变转子和定子的偏心距来实现变量，轴向柱塞泵是通过改变斜盘倾角来实现变量。
20．由于泄漏的原因，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。
23．为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。
24．齿轮泵产生泄漏的泄漏途径为：端面间隙泄漏、径向泄漏和齿合泄漏，其中端面泄漏占总泄漏量的80%～85%。
25．油泵的额定流量是指泵在额定压力和额定转速下的输出流量。
26．泵在额定转速和额定压力下的输出流量称为额定流量；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它反映液压泵在理想状况下单位时间所排出油液的体积。
液压与气压传动试题及答案
一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。
2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 层流 ，另一种是 紊流 。
区分这两种流动状态的参数是 雷诺数 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。
5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。
6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。
7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。
9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。
10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。
11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。
1. 液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2. 液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。
3. 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
5. 由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力） 损失和（局部压力） 损失两部分组成。
6. 液流流经薄壁小孔的流量与（小孔通流面积） 的一次方成正比，与（压力差） 的1/2次方成正比。
通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。
(完整版)液压与气压传动考试题及答案
液压与气压传动考试题及答案一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。
A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？简述溢流阀在系统中的应用？四．计算题（12分）Array 1．如有图所示，一个液压泵驱动两个油缸串联工作。
液压与气压传动试题库完整
《液压与气压传动》课程试题库及参考答案一、填空题1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2.液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。
3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
5.由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。
6.液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。
通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。
7.通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。
8.变量泵是指（排量）可以改变的液压泵，常见的变量泵有（单作用叶片泵）、（径向柱塞泵）、（轴向柱塞泵）其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
9.液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。
10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。
11.20号液压油在40℃时，其运动粘度的平均值约为（20）cSt。
12.相对压力又称（表压力），它是（绝对压力）与（大气压力）之差。
真空度是（大气压力与绝对压力之差）。
13.流体在作恒定流动时，流场中任意一点处的（压力）、（速度）、（密度）都不随时间发生变化。
14.流体流动时，有（层流）和（紊流）两种状态之分，我们把（雷诺数）作为判断流动状态的标准，对于光滑的圆型金属管道，其临界值大致为（2320）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压与气压传动试题A 答案
一、 填空题（每题1分，共25分）
1.动力元件；执行元件；控件元件；辅助元件。
2.沿程损失；局部损失。
3.减小；小。
4.高；高。
5.困油卸荷槽。
6.单作用；双作用。
7.压力能；机械能。
8.方向控制阀；压力控制阀；流量控制阀。
9.先导阀；主阀。
10.气缸；液压缸。
11.进油路；回油路；旁油路。
二、判断题（每题2分，共20分）（在括号内作记号，“√ ”表示对，“╳”表示错）
1. ╳
2. √
3. √
4. ╳
5. √
6. √
7. √
8. √
9. √ 10. ╳
三、选择题（将正确答案前的字母填在空格内，每题2分，共计20分） 1. B 2. C 3. A 4. A 5.B 6. C 7.C 8. A 9. C 10. C 四、解：柱塞缸的运动速度为
s m d q A q v 07.007
.060
1016442
3-2=×××===ππ 五、解：图示回路为三级调压回路。
当电磁铁1YA 、2YA 均不通电时，
三位四通电磁换向阀3处于图示位置，中位工作，系统压力由溢流阀2来调
定；为系统最高压力；当电磁铁1YA通电时，三位四通电磁换向阀3左位工作，系统压力由溢流阀5来调定；当电磁铁2YA通电时，三位四通电磁换向阀3右位工作，系统压力由溢流阀4来调定。
但溢流阀4、5的调定压力一定要小于溢流阀2的调定压力，否则溢流阀2不起作用。
六、解：（1）元件3是先导型溢流阀；元件4是单向阀；元件8是二位三通电磁换向阀。
（2）电磁铁动作顺序表（通电用“+”表示；断电用“—”表示）如下：
电磁铁动作1YA 2Y A 3YA
快进─┼─
工进─┼┼
快退┼─┼。
