上海初三中考物理电路故障分析专题(有答案)

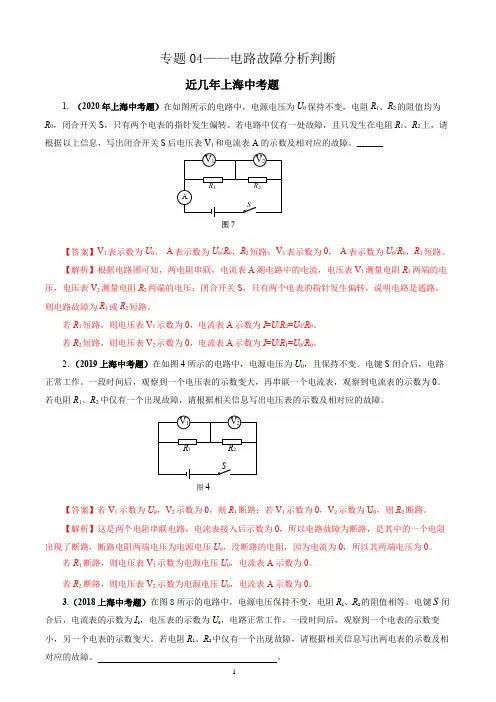

上海市九年级物理培优精选100题汇编——专题04 电路故障分析判断(解析版)
专题04——电路故障分析判断近几年上海中考题1. （2020年上海中考题）在如图所示的电路中，电源电压为U 0保持不变，电阻R 1、R 2的阻值均为R 0，闭合开关S ，只有两个电表的指针发生偏转。
若电路中仅有一处故障，且只发生在电阻R 1、R 2上，请根据以上信息，写出闭合开关S 后电压表V 1和电流表A 的示数及相对应的故障。
______【答案】V 1表示数为U 0， A 表示数为U 0/R 0，R 2短路；V 1表示数为0， A 表示数为U 0/R 0，R 1短路。
【解析】根据电路图可知，两电阻串联，电流表A 测电路中的电流，电压表V 1测量电阻R 1两端的电压，电压表V 2测量电阻R 2两端的电压；闭合开关S ，只有两个电表的指针发生偏转，说明电路是通路，则电路故障为R 1或R 2短路。
若R 1短路，则电压表V 1示数为0，电流表A 示数为I =U /R 2=U 0/R 0。
若R 2短路，则电压表V 2示数为0，电流表A 示数为I =U /R 1=U 0/R 0。
2．（2019上海中考题）在如图4所示的电路中，电源电压为U 0，且保持不变。
电键S 闭合后，电路正常工作。
一段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为0。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障。
【答案】若V 1示数为U 0，V 2示数为0，则R 1断路；若V 1示数为0，V 2示数为U 0，则R 2断路。
【解析】这是两个电阻串联电路，电流表接入后示数为0，所以电路故障为断路，是其中的一个电阻出现了断路，断路电阻两端电压为电源电压U 0，没断路的电阻，因为电流为0，所以其两端电压为0。
若R 1断路，则电压表V 1示数为电源电压U 0，电流表A 示数为0。
若R 2断路，则电压表V 2示数为电源电压U 0，电流表A 示数为0。
3.（2018上海中考题）在图8所示的电路中，电源电压保持不变，电阻R 1、R 2的阻值相等。
电路故障分析(解析版)-2023年中考物理二轮复习核心考点精讲与必刷题型精练(全国通用)
专题29 电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。
（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。
2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。
（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。
3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。
②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。
（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。
②电压表的两个接线柱之间被短接。
（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。
②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。
【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。
再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮解：闭合开关S1，该电路为串联电路，电灯L1、L2都能发光；再闭合开关S2，灯泡L1的两端被导线相连，则灯泡L1被短路，L1不发光；通过灯泡L2电流变大，L2更亮。
答案：D。
2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。
沪科版物理九年级全册课课练：专题训练 故障电路分析(含答案)
专题训练[故障电路分析]▶类型一串联电路的故障判断方法诠释:串联电路故障即为开路或短路。
(1)电路开路现象及判断方法:串联电路中各用电器相互影响,一处或多处开路整个电路所有用电器均不工作。
判断方法:①用导线或电流表并联在各部分电路两端,若其他部分可以正常工作则并联部分开路,若其他部分仍不工作,则并联部分之外的电路存在开路,依次判断即可找到开路位置。
②用电压表并联在各部分电路两端,若电压表有示数则电压表并联部分开路,若电压表无示数则说明电压表并联部分之外的电路存在开路,依次判断即可找到开路位置。
(2)部分短路现象及判断方法:串联电路若有部分用电器短路,则其他用电器工作,短路部分不工作;电压表若短路也无示数。
1.如图图ZT8-1所示电路中,闭合开关后,两灯泡均不亮,用电流表接到AB、CD间时,灯L2不发光,电流表无示数。
用电流表接到BC间时,灯L1发光,电流表有示数,这说明()图ZT8-1A.灯L1的灯丝断了或接触不良B.灯L2的灯丝断了或接触不良C.开关的触片或接线柱接触不良D.无法判断2.[2020·潍坊]如图图ZT8-2所示电路中,电源电压为3 V,灯泡L1、L2规格相同。
闭合开关S,两灯均不亮。
保持开关闭合,用电压表测得a、b间电压为0 V,c、d间电压为3 V,下列判断正确的是()图ZT8-2A.b、c间导线断路B.灯泡L1开路C.灯泡L2开路D.灯泡L1、L2均开路3.小红利用实验室的电学元件做实验:连接如图图ZT8-3所示的电路,闭合开关,小灯泡不发光,检查后初步判断故障出在小灯泡或滑动变阻器。
(1)她将电压表与滑动变阻器并联,再闭合开关,电压表示数接近电源电压。
由此可判断电路的故障可能是小灯泡短路或滑动变阻器。
(2)如图果将电压表正确并联在小灯泡两端,(选填“能”或“不能”)查出电路的故障。
(3)为了进一步判断故障,她又加了一个电流表,把电流表串联在电路中,将电压表与小灯泡并联后,闭合开关,若电流表无示数,电压表无示数,则故障是。
2023年物理中考电路故障问题剖析(含答案和解析)
2023年物理中考电路故障问题剖析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（）A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路【答案】D【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。
与题中给出条件不符合，所以电路发生的故障不可能是A选项；（2）电流表断路，灯泡不亮，电流表没有示数。
所以电路发生的故障不可能是B选项；（3）滑动变阻器断路，灯泡不亮，电流表没有示数。
所以电路发生的故障不可能是,C选项；（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V。
所以电路发生的故障就是电压表断路。
2.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。
若电路中只有一处故障，则可能是（）A.L1短路B．L1断路C．L2短路D．L2断路【答案】D【解析】两灯串联，电流表测电流，电压表测L2电压，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是L2断路，故ABC不符合题意，D符合题意。
3.如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路 D．乙灯泡断路【答案】C【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量乙灯泡电压。
甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，这说明电路不是短路，而是甲灯泡所在支路断开；电压表、电流表有示数，说明乙灯泡正常，由此可得出故障原因。
沪教版九年级上学期物理复习作业5 电路故障分析
沪教版九上物理复习作业5 电路故障分析1.在如图所示的电路中，电源电压保持不变。
当电键S闭合后，电压表V1的示数小于电压表V2的示数。
电路中的灯L、电阻R可能存在故障。
下列关于电路的判断，正确的是①若灯L发光，电路一定完好②若灯L不发光，一定是灯L短路③若灯L不发光，可能是电阻R短路④若灯L不发光，可能是灯L短路且电阻R断路A．①和②B．②和③C．①和④D．③和④2.在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。
一段时间后，发现两个电表示数都发生变化，且灯熄灭。
电路中除灯L和电阻R以外的元件均保持完好，则下列判断正确的是A．若电流表示数增大，R一定短路B．若电流表示数增大，L可能短路C．若电压表示数增大，R一定断路D．若电压表示数减小，L可能断路3.在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，有一个电表的示数增大；然后将电流表A与电阻R1位置互换后，发现电压表的示数不变。
若故障只发生在电阻R1、R2上，则A．R1一定短路B．R2一定短路C．R1可能短路D．R2可能断路4.在如图所示的电路中，电源电压保持不变。
闭合电键S，小灯正常发光，电路正常工作。
一段时间后，小灯L突然变亮，然后就熄灭了，此时电流表的示数为零，电压表有示数。
若电路故障发生在电阻R、灯L上，则电路的故障情况是A．只有电阻R断路B．只有灯L断路C．先电阻R断路后灯L断路D．先电阻R短路后灯L断路5.在如图所示的电路中，电源电压保持不变。
灯L1、L2可能出现了断路故障，闭合电键S后，正确的判断是A．若只有一灯发光，两个电表的示数一定大于零B．若只有一灯发光，三个电表的示数一定大于零C．若两灯均不发光，两个电表的示数可能大于零D．若两灯均不发光，三个电表的示数可能均为零6.在如图所示的电路中，电源电压不变。
闭合电键S，正常工作一段时间后灯L2熄灭。
已知电路中只有一处发生故障，且只发生在灯L1或L2上，则下列判断错误的是A．如果只有一个电表的示数变大，这个电表一定是电压表B．如果电压表、电流表示数均变小，一定是电灯L2断路C．如果电压表、电流表示数均变大，一定是电灯L2短路D．如果只有一个电表的示数变大，一定是电灯L1短路7.如图所示的电路中，电源电压保持不变。
上海中考物理专题 电路故障题
图 12
13、在图13所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，灯L熄灭，两个电表的示数，
一个变大、另一个变小，合理的判断是 (
则可以判断电路中的故障是 ( )
A、L1 短路
B、L2 短路
C、L1 断路
图9
D、L2 断路
10、在图 10 所示的电路中，电源电压不变。闭合电键 S，电路正常工作。一段时间后，发现其中一个电压表示数变大，
则（ ）
L
A．灯 L 可能变亮
B．灯 L 亮度可能不变 C．电阻 R 可能断路 D．电阻 R 可能短路
V1 R S
V2 图 10
11、在图 11 所示的电路中，闭合电键 S，灯 L 亮，一段时间后灯 L 熄灭，已知电路中只有一处故障，且只发生在灯 L
或电阻 R 上。假如现在用一只完好的电压表并联在灯 L 两端来判断故障，那么下列说法中正确的是 （
）
A 若电压表无示数，一定是灯 L 短路。
B 若电压表无示数，一定是电阻 R 断路。
只有一个电表的示数变小。若整个装置除了灯 L 和电阻 R 以外，其余都完好，那么下列判断中正确的是（
）
A．一定是灯 L 断路
B．一定是电阻 R 断路
S
C．可能是灯 L 短路 D．可能是电阻 R 短路
V
R
L
22
图7
A
8、在图 8 所示的电路中，闭合电键 S，电路正常工作。一段时间后灯 L 熄灭，电路中只有一处故障，且只发生在灯 L
2024年上海中考物理专题复习精练 专题08 动态电路分析含详解
专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。
4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。
2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。
5.电流表、电压表的使用。
6.短路与断路。
三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。
2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。
3.开关在电路中的位置及作用。
4.电源电压可以认为是不变的。
5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。
三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。
用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。
开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。
将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。
中考物理电路故障分析 参考答案
中考物理电路故障分析参考答案
1、B
2、解：要检验灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．所以不能选择导线，用电压表更好．
故答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．
3、U，R2断路或R1短路；0，R1断路；
4、B
5、解：将电压表接在ac两点之间时，示数为6V，说明除灯泡L1、L2以外的电路是通路；将电压表接在bd两点之间时，示数为6V，说明除灯泡L2和滑动变阻器以外的电路是通路．由上知滑动变阻器是完好的，所以故障原因为灯泡L2灯丝断了．因为L1是完好的，如果此时用电压表测灯泡L1两端电压，电压表示数为零．故答案为：灯泡L2灯丝断；0V．
6、A
7、C。
上海市中考物理精选考点专项突破题集 专题15 电路故障分析判断(含解析)
学习资料专题15电路故障分析判断一、串联电路故障分析1．(2021虹口区一模）在图4所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。
开关S闭合，电流表的示数为I0，电路正常工作。
一段时间后，观察到电流表的示数变大。
已知电路中仅有一处故障，且只发生在电阻R1或R2上，则可判断电路中发生了_____（选填“断路”或“短路”），若将一个完好的电压表V并联在电阻R1两端，请写出电压表V 的示数及对应的故障。
_________【答案】短路；V示数为0时，R1短路；V示数为2I0R0时，R2短路。
【解析】①电源电压保持不变，电阻R1=R2=R0，开关S闭合，电流表的示数为I0，则电源电压为U=I0（R1+R2）=2I0R0。
②电流表示数变大，说明电阻发生短路：R1或R2发生短路。
③将一个完好的电压表V并联在电阻R1两端，如果R2短路，电源电压直接加在R1两端,电压表示数即是电源电压2I0R0.如果R1短路，则R1两端无电压，电压表的示数为0.2。
（2021奉贤区一模）如图4所示，电源电压保持为3伏,电阻R或灯L中仅有一处发生故障。
当开关S闭合后可以根据电压表（选填“V1"或“V2"）的示数判断故障情况，若该电压表的示数为3伏，说明故障是。
【答案】V1；电阻R短路或灯L断路。
【解析】①当开关S闭合后，电压表V2的示数为电源电压且不变，所以无法根据“V2”的示数判断故障情况，可以根据电压表“V1”的示数判断故障情况；②电阻R或灯L中仅有一处发生故障,最多有四种情况：R短路或断路；L短路或断路。
若电阻R短路或灯L断路，电压表“V1”的示数为3伏，符合题意。
若电阻R断路或灯L短路，电压表“V1"的示数为0伏，不符合题意。
综合以上分析，说明故障是电阻R短路或灯L断路。
3．（2021杨浦区一模)在图6所示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。
闭合开关S,电路正常工作，电压表示数为U0。
上海市物理中考电路故障判断精选100题——(来源于16区2017到2019年一模二模试卷)【解析版】
2019年二模真题集锦—电路故障分析判断1. （宝山、嘉定）在图1所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路； 电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。
2．（崇明）图2所示的电路中，电源电压不变。
闭合电键S ，电路正常工作．（故障只发生在L 或R 上） ① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ； ② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 。
【答案】①（一定）R 断路； ②（一定）L 断路。
3．（虹口）在图3所示的电路中，电源电压为U 。
闭合开关S ，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。
已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。
请写出两个电压表的示数及对应的故障 。
【答案】电压表V 1和V 示数均为U ，R 1断路；电压表V 1示数为0，V 示数为U ，R 2断路。
4．（奉贤）如图4所示，电源电压保持不变,电阻R 1、R 2阻值相等。
图2图1①若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数I0，则电源电压为_________，电流表A2示数为____ ________。
②若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是，该电表示数变化量为。
【答案】①U0；2I0。
2024年中考物理一轮复习沪科版九年级家庭电路故障分析(1)
沪科版九年级物理一轮复习家庭电路故障分析一、单选题1．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。
若电路中只有一处故障，则可能是（）A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路2．（2023上·山东济宁·九年级济宁市第十五中学校考期末）如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2 灯不发光。
用试电笔分别接触c、d 两点，氖管都发光。
若电路中只有一处故障，则（）A．L2短路B．L2断路C．ad 间断路D．bc 间断路3.如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（）A．灯L1开路 B．灯L2开路C．灯L1短路 D．灯L2短路4．（2022·湖北宜昌·中考真题）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。
若电路中只有一处故障，则发生故障的是（）A．插座发生短路B．灯泡发生短路C．de间断路D．ef间断路5．（2019下·福建泉州·九年级福建省永春第一中学阶段练习）电工师傅在帮某个家庭检修电路故障时，用一盏标有“220 V 40 W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是A．只闭合开关S，L0正常发光B．只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗C．只闭合开关S、S2时，L0正常发光，L2不发光D．同时闭合三个开关，L0正常发光，L1和L2均不发光6.小明爸爸下班回家后闭合开关，发现家里的灯泡不亮。
上海中考电路故障
短路有电流，断路无电流电表示数变小：从大到小，从有到0电表示数变大：从0到有，从小到大只发生在电阻R、灯L上。
现用一个完好的小灯L′替换L，替换前后电流表的指针位置发生改变，灯L′________（选填“一定发光”、“一定不发光”或“可能发光”）。
请根据上述信息判断电流表示数的大小变化及对应的故障。
________4.如图所示的电路中，电源电压保持不变，滑动变阻器R2的最大阻值是定值电阻R1的2倍。
闭合电键。
①若将滑片向右移动，则电流表示数的变化情况是_________。
②当滑片移到最右端时，电流表的示数为3I，一段时间后，电流表的示数突然变为I。
若只有R1、R2可能发生故障，则故障是_________。
5.在如图所示的电路中，电源电压保持不变。
电路中存在断路故障，且故障只可能发生电阻R1、R2处，当电键S由断开到闭合时，电流表A与A1的示数始终相等，则（）A．R1一定断路B．R1可能断路C．R2一定断路D．R1、R2一定同时断路6.在图所示的电路中，电源电压保持不变。
已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好。
当电键S闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
7.如图所示，电源电压保持不变。
闭合电建S，电路正常工作，一段时间后。
电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R1、R2上，则（）A．只有R1断路B．只有R2断路C．R1、R2同时断路D．R1、R2同时短路短路处无电压（仅有一处断路时）断路处等于电源电压（串联分压，断路处阻值无穷大，分担全部电压）L1或L2电流表示数为0，一定断路电压表示数为0，电流表示数不为0，一定短路电流表电压表示数均为0，一定是另一个电阻断路有电表都没有影响）闭合开关后，电表示数均不变→均为01.如图所示的电路中，电源电压保持不变。
2023年上海市中考物理一轮复习----------第7章 电路 第3节 串联电路
第三节 串联电路【知识点1】串联电路及其简单应用 【考纲要求】知识点学习水平说明串联电路及其简单应用B理解串联电路的特点；能分析或计算串联电路中有关的物理量【解读】1.理解串联电路中电流、电压、电阻的特点，经历探究串联电路的特点的过程，认识记录数据、分析数据及归纳的方法；2.经历利用串联电路的电流、电压的规律和欧姆定律理论推导等效电阻的过程，体验等效替代的方法；3.根据欧姆定律和串联电路的电流关系、电压关系、电阻关系，熟练完成串联电路中有关物理量的大小的定性分析或定量计算；4.串联电路的讨论和计算只限于两只电阻（用电器）的简单情况。
一、串联电路222111212121;;R I U R I U IR U R R R U U U I I I ===+=+===矩阵表示法：222111R I U R I U R I U ===×××=+=+==知识梳理考纲解读12II 1I 2UU 1U 2二、常见题型经典例题题型一：串联电路特点运用例1.（★）长度相同，粗细不同两条镍铬合金丝串联在电路中，粗的镍铬合金丝电阻为R l，细的为R2，则（）A．R1>R2 B．I1>I2 C．U1<U2 D．以上说法均不对【考点】电阻大小与串联电路的应用【解析】首先考虑两个电阻的大小关系，根据电阻大小的决定因素：导体的电阻跟它的长度成正比，跟它的横截面积成反比，还跟导体的材料有关，对于一般的导体，其电阻大小随着温度的升高而变大。
此题长度相同，温度相同，材料相同，细的电阻大。
再根据串联电路的特点电阻大的分得电压多，所以答案选C。
【答案】C【教学建议】要深刻理解电阻大小的决定因素。
题型二：串联电路动态分析例2.（★★★）在如图所示的电路中，电源电压保持不变。
闭合电键S后，将滑动变阻器滑片P向右移动时，电流表A示数__________，电压表V1示数跟电压表V2示数的比值__________(均选填“变大”、“不变”或“变小”)。
2023年上海市15区物理中考一模分类汇编专题4 故障电路含答案
2023年上海中考一模各区分类汇编（学生版）专题04故障电路1.（2023宝山一模）在图4电路中，电源电压U 0保持不变。
闭合开关S ，发现只有一个电表的示数发生变化。
已知电路中仅有一处故障，且只发生在灯L 或电阻R 上。
根据以上信息，写出闭合开关S 后，小灯L 的发光情况、电压表V 的示数及相对应的故障。
（16）。
3.（2023崇明一模）在图3所示的电路中，电源电压为U 0保持不变，R 1、R 2的阻值完全相同都为R 0，闭合开关S ，两电表都有示数．一段时间后发现，其中一个电表的示数变为零．若电路中只有一处故障且故障只发生在R 1、R 2上，请写出相应的两个电表示数及对应的故障．（16）4.（2023奉贤一模）如图6所示的电路中存在一处断路故障，且只发生在电阻R 1、R 2上。
（1）在干路串联一个电流表，闭合开关后，移动滑片P ，若（13），说明电阻R 2断路。
（2）请说明在电路中接入电压表能否判断故障：（14）5.（2023虹口一模）在图5所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。
闭合开关S ，两电表中至少有一个电表示数会发生变化。
若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出闭合开关S 后电流表和电压表的示数及对应的故障。
_______图4SPR 2R 1图6SVR 2图5R 16.（2023黄埔一模）在图5所示电路中，电源电压保持不变。
电路中仅有一处断路故障，且只发生在电阻R 1、R 2上。
若在电路中添加一个电表判断故障，小明设想了两种方案：A ．在MN 两点间并联电压表B ．在N 点处串联电流表①判断方案是否可行。
（16）②写出判断理由。
（17）7.（2023嘉定一模）．在图6所示的电路中，电源电压为U 保持不变，电阻R 1、R 2的阻值均为R 0。
闭合开关S ，电路正常工作。
一段时间后，观察到电流表的示数突然变大。
电路中仅有一处故障，且只发生在电阻R 1或R 2上。
2024年上海中考物理一模汇编：4故障电路
5、（2024青浦一模）在图6所示的电路中，电源电压为U0，电阻R1阻值为R0，R2的阻值为2R0。闭合开关S，发现电压表示数始终不变。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出开关S闭合后电流表和电压表的示数及对应的故障。__________________________________________________
__________________________________________________
3、（2024崇明一模）在图3所示的电路中，电源电压为 保持不变．已知电路中仅有一处故障，且只发生在电阻R或小灯泡L上，闭合开关S，电压表指针所在的位置不变．请根据相关信息写出电压表的示数及相对应的故障：
①应选择如下方案__________。
A．将电压表并联在电阻R1两端；
B．将开关S断开；
C．将闭合的开关S和电阻R1互换位置。
②请写出按选择方案操作后，电压表的示数变化情况所对应的故障：____________________________________________________________
C．若电流表示数不变，R1可能短路
D．若电压表示数变大，R1可能短路
2、（2024宝山一模）如图8所示电路，电源电压为U0且保持不变，电阻R1和R2的阻值均为R0，闭合开关S电路正常工作。一段时间后，发现电压表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出两电表的示数及相应的故障。
6、（2024松江一模）在如图4所示电路中，电源电压为U0保持不变，电阻R1和R2的阻值均为R0，已知电路中只有一处故障，且只发生在电阻R1或R2上。
