基于MATLAB的风力发电系统设计风力发电是一种利用风能将其转化为电力的可再生能源技术。
在风力发电系统设计中，MATLAB是一个非常有用的工具，可以用于建立模型、仿真和优化算法等。
在本文中，将介绍基于MATLAB的风力发电系统设计的一般流程，并重点讨论一些关键的设计步骤和注意事项。
风力发电系统设计的一般流程如下：1.风资源评估和选择合适的发电机：风力发电的第一步是评估目标地区的风资源，并选择合适的风力发电机。
MATLAB可以用于分析风速数据，预测风资源，并基于性能曲线选择合适的发电机。
2.发电机功率曲线建模：在设计风力发电系统时，需要建立发电机功率曲线模型。
MATLAB可以用于拟合风力发电机的性能数据，建立功率曲线模型，并用于后续的系统模拟和优化。
3. 风力发电系统建模：建立风力发电系统的模型是设计的关键一步。
MATLAB提供了丰富的工具和函数，可以用于建立风力发电系统的模型，包括风轮、变速传动系统、发电机、电力网等。
可以使用Simulink来建立系统的动态模型，并进行仿真分析。
4.控制系统设计：风力发电系统的控制系统设计对系统的性能和稳定性有着重要影响。
MATLAB可以用于设计和优化控制算法，包括风轮的速度控制和发电机的电力输出控制。
5.系统优化和性能评估：MATLAB提供了优化工具箱，可以用于系统参数的优化和性能评估。
可以通过调整系统参数，以提高发电量、降低成本、提高系统稳定性等指标。
在进行基于MATLAB的风力发电系统设计时1.数据准确性：风力发电系统设计的准确性和可靠性取决于输入数据的准确性。
因此，需要确保使用的风速数据和发电机性能数据是准确可靠的。
2.模型验证：在设计系统模型和控制算法之前，需要对模型进行验证。
可以使用现场实验数据与模型仿真结果进行对比，验证模型的准确性。
3.多学科交叉：风力发电系统设计涉及多个学科领域，包括机械、电气、控制等。
需要与相关专业人员进行合作，并充分考虑系统的多学科交叉问题。
基于MatlabSimulink的永磁直驱风力发电机组建模和仿真研究
研究
01 引言
03 建模与仿真 05 结论与展望
目录
02 相关技术综述 04 结果与分析
引言
随着环境污染和能源短缺问题的日益严重，可再生能源的开发和利用逐渐成 为研究热点。风能作为一种清洁、可再生的能源，在全球范围内得到了广泛应用。 永磁直驱风力发电机组是一种新型的风力发电系统，具有高效、可靠、节能等优 点，在风能利用领域具有广阔的应用前景。MatlabSimulink作为一种强大的数值 计算和仿真工具，为永磁直驱风力发电机组的建模和仿真研究提供了有效的手段。
结论与展望
本次演示基于MatlabSimulink对永磁直驱风力发电机组进行了建模和仿真研 究，探讨了风速、控制策略和冷却系统等因素对发电机组性能的影响。通过仿真 实验，发现了一些有实用价值的结果，为实际应用提供了参考。然而，本研究也 存在一定的局限性，未来可以对风速模型、控制策略和整个风力发电系统进行更 深入的研究和优化。
通过仿真研究，可以分析不同设置条件对模型和仿真的影响。例如，改变风 速大小和变化规律，分析发电机组的输出功率和效率变化；调整控制策略，研究 其对电机控制性能的影响；改变冷却系统参数，分析其对电机温度场分布的影响 等。通过对比实验和仿真结果，可以总结出建模与仿真的方法与技巧，为实际应 用提供参考。
结果与分析
建模与仿真
在MatlabSimulink中建立永磁直驱风力发电机组的模型，需要对各个组成部 分进行详细建模。首先，建立风速模型，根据风速的变化，通过控制电力电子变 换器来调节发电机转速，实现风能的最大捕获。其次，建立永磁发电机模型，根 据磁场分布和电机的结构参数，计算电机的电磁性能。此外，还需要建立电力电 子变换器和控制系统模型，实现电能的转用价值的结果。首先，风速对永磁直驱 风力发电机组的输出功率和效率具有显著影响。在平均风速较高的情况下，发电 机组的输出功率和效率较高；而在风速波动较大的情况下，发电机组的输出功率 和效率会受到一定影响。其次，控制策略对发电机组的性能具有重要影响。
MATLAB在风力发电技术中的应用仿真(共33张)
图9-2 基于普通(pǔtōng)感应发电机的定速风电机组
第4页，共33页。
0.5 0.4 0.3
C p 0.2
0.1
0o
10o
2.5o
5o
0.0
-0.1 0
25o
2
4
6
15o
8 10 12 14 16
图9-3 关系(guān xì)曲线
第5页，共33页。
wi n d tu rb i n e 1
Vdc
Vdc (V)
wr
Speed (pu)
pitch pitch angle (deg)
图9-12
wi n d tu rb i n e 2
Trip
Wi n d T urbi ne Pro te cti o n
Trip Time
0
[T ri p_WT ]
0
Phasors pow ergui
第25页，共33页。
信号 1~3 4~6 7~8 9~11
表9-2 双馈变速风电机组输出(shūchū)信号
信号名称 Iabc(cmplx) (pu) Vabc(cmplx)(pu) Vdq_stator(pu) Iabc_stator (cmplx)(pu)
信号定义
以发电机额定电压为基准 值的流入风电机组端口电流 相量
A
A
B
B
C
C
Line1
A B C Three-Phase Fault
<wr (pu)> <P (pu)> <Q (pu)>
|u| <Vabc (cmplx) (pu)>
y From Workspace
基于matlab风力发电系统的建模与仿真设计
基于matlab风力发电系统的建模与仿真设计一、介绍在当今世界上，可再生能源已经成为人们关注的焦点之一。
其中，风力发电作为一种清洁能源方式，被广泛应用并受到了越来越多的关注。
针对风力发电系统的建模与仿真设计，基于Matlab评台的应用是一种常见的方法。
本文将深入探讨基于Matlab的风力发电系统建模与仿真设计，旨在帮助读者全面理解这一主题。
二、风力发电系统的基本原理风力发电系统是将风能转化为电能的设备。
其基本原理是通过风力驱动风轮转动，通过风轮与发电机之间的转动装置，将机械能转化为电能。
风力发电系统包括风力发电机组、变流器、电网连接等部分。
在设计和优化风力发电系统时，建模与仿真是非常重要的工具。
三、Matlab在风力发电系统建模中的应用Matlab是一种功能强大的数学建模软件，广泛应用于工程、科学和数学领域。
在风力发电系统的建模与仿真设计中，Matlab可以用于模拟风速、风向、风机性能、电网连接等多个方面。
通过Matlab工具箱，可以实现对风力发电系统各个环节的建模和仿真分析。
四、基于Matlab的风力发电系统建模与仿真设计在实际建模中，需要进行风速、风向、风机特性、变流器控制策略等多方面的建模工作。
通过Matlab，可以建立风力机的数学模型，进行风能的模拟，并结合电网连接及功率控制策略进行仿真设计。
通过建模和仿真，可以分析系统在不同工况下的性能表现，指导系统设计和运行。
五、对风力发电系统建模与仿真设计的个人观点和理解在我看来，基于Matlab的风力发电系统建模与仿真设计是一种高效且可靠的方法。
通过Matlab评台，可以更好地对风力发电系统进行综合性的分析和设计。
Matlab提供了丰富的工具箱，能够支持复杂系统的建模和仿真工作。
我认为Matlab在风力发电系统建模与仿真设计上具有很高的应用价值。
六、总结通过本文的阐述，我们全面深入地探讨了基于Matlab的风力发电系统建模与仿真设计。
从风力发电系统的基本原理开始，介绍了Matlab 在该领域的应用，并着重强调了建模与仿真的重要性。

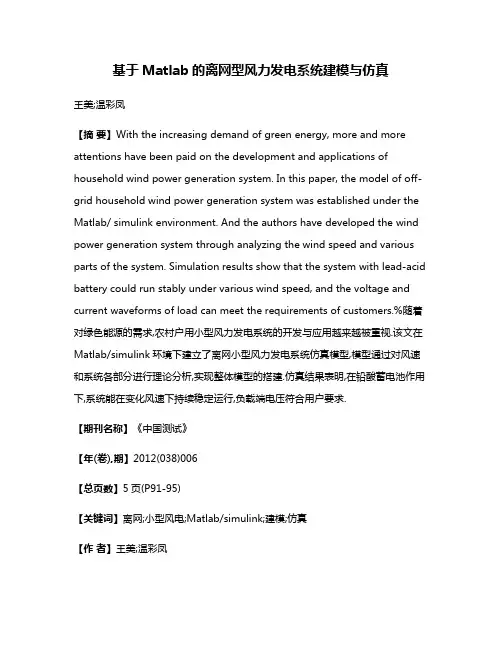

基于Matlab的离网型风力发电系统建模与仿真
