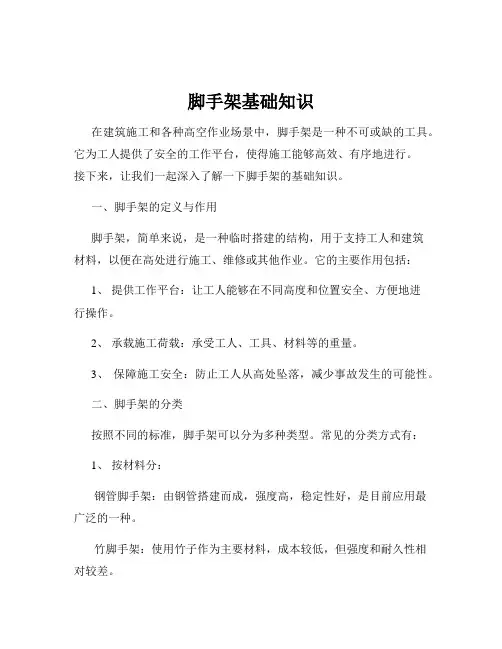

脚手架基础知识

最大长度（mm）
横向水平杆
其他杆
2200
6500
剪刀 撑
护栏
挡脚板
脚手板
连墙杆
小横杆
大横 杆
横向扫 地杆
斜
撑
钢管：立杆、水平杆（纵向水平杆、横向水平杆、扫地杆）、栏 杆、斜撑、抛撑、剪刀撑、连墙杆
2、扣件
用可锻铸铁或铸钢制作，质量和性能符合《钢管脚手架扣件》（GB 15831） 规定
分为：直角扣件、回转扣件、对接扣件。
对接扣件 —竖管的接长
直角扣件 —连接垂直的
的钢管
旋转扣件：连接平行（搭接）或相 交的钢管
防滑扣件：根据抗滑要求增设的非 连接用途扣件
3.底座和垫板： 设于每根立杆底部做垫件
垫板
底座
4、脚手板
竹笆脚手板
可用钢、木、竹材料制作， 每块质量≤30Kg。有防滑 措施
（1）架设于专用悬挑梁上； （2）架设于专用悬挑三角桁架上； （3）架设于由撑拉杆件组合的支挑结构上。
支挑结构有斜撑式、斜拉式、拉撑式和顶固式等多种。 ③.悬吊脚手架:悬吊于悬挑梁或工程结构之下的脚手架。 ④.附着式升降脚手架（简称“爬架”）：附着于工程结构依靠自身提升设备实
现升降的悬空脚手架。 ⑤.水平移动脚手架/门式脚手架:带行走装置的脚手架或操作平台架。
3h
3 la
2h
3 la
3h
3 la
每根连墙杆 覆盖面积
（㎡） ≤40
≤27
≤40
注：h——步距；la——纵距。
2）连墙杆的布置应符合下列规定：
水平设置，并靠近主节点，偏离主节点的距离不应大于300mm。
应从底层第一步纵向水平杆处开始设置， 当该处设置有困难时，应采用其他可靠 措施固定。
宜优先采用菱形布置，也可采用 方形、矩形布置。
离 应用： 脚手架、支撑架、栈桥等
常见类型：
① 单排扣件式钢管脚手架 只有一排立杆，横向水平杆的一端搁置固定在墙体上
② 双排扣件式钢管脚手架 由内外两排立杆和水平杆等构成的
③ 满堂扣件式钢管脚手架 纵、横方向≥三排立杆+水平杆、水平及竖向剪刀撑、扣件等构成。
④ 满堂扣件式钢管支撑架 纵、横方向≥三排立杆+水平杆、水平及竖向剪刀撑、 扣件等构成的承
4.1 脚手架
4.1.1 脚手架基本知识 一.脚手架的作用与分类
1.作用： ①堆放材料， ②工人操作台 2.分类：根据与施工对象的位置关系，支承特点、结构形式及使用的材料划分。 按与建筑物的位置关系分：
①外脚手架：沿建筑物外围从地面搭起，用于外墙砌筑和外装饰施工。主 要形式有多立杆式（应用最广）、框式、桥式等。
5.剪刀撑
1）每道剪刀撑跨越立杆的根数宜按下表确定：
剪刀撑斜杆与地面的倾角 剪刀撑跨越立杆的最多根数
45° 7
50° 6
60° 5
斜杆与地面的倾 角宜在45°～ 60°之间。
每道剪刀撑宽 度≥4跨，且 ≥6m；
横向扫地杆：约束立杆底 端在横向发生位移。 直角扣件固定在紧靠纵向 扫地杆下方的立杆上。
纵向扫地杆：约束立杆底端 在纵向发生位移。 在立杆内侧，用直角扣件固 定在距底座上皮≤200mm处立 杆上。
②.靠边坡上方立 杆轴线↔边坡距离
≥500mm。
①.立杆基础不在同一高度 时，将高处纵向扫地杆向低 处延长两跨与立杆固定，高 低差≤1m。
2）作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置， 最大间距≤ ½×纵距。
3）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水 平杆两端均应采用直角扣件固定在纵向水平杆上； 单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一 端应插入墙内，插入长度不应小于180mm。
斜杆：与地面夹角：45°～ 60°
连墙杆：二步三跨/三步五跨设，水平和垂直间距 均≤6m（50m以上垂直间距为4m）。
（二）脚手架各构件作用及设置
作用于脚手架的荷载： 1.永久荷载 单排架、双排架与满堂脚手架： 1） 架体结构自重：包括立杆、水平杆、剪刀撑、扣件等自重； 2） 构、配件自重：包括脚手板、栏杆、挡脚板、安全网等防护设施自重。 满堂支撑架： 1）架体结构自重： 2）构、配件及可调托撑上主梁、次梁、支撑板等的自重。 2.可变荷载： 单排架、双排架与满堂脚手架： 1）施工荷载：作业层上的人员、器具和材料等的自重； 2）风荷载。 满堂支撑架： 1）施工荷载：作业层上的人员、设备等的自重； 2）支撑荷载：结构构件、施工材料等的自重；3）风荷载。
力支架。架体顶部进行钢结构安装等（同类工程），其施工荷载通过可调托 撑轴心传力给立杆。
⑤ 开口型脚手架 沿建筑周边非交圈设置的脚手架；呈直线型的为一字型脚手架
⑥ 封圈型脚手架 沿建筑周边交圈设置的脚手架。
项目名称
结构脚手架
单排
双排
装修脚手架
单排
双排
双排脚手架里立杆离墙面的距离
－
0.35~0.50
—
小横杆贴近立杆，相邻立杆间根据需要加设1～2 根；横杆外伸0.5米；
脚手板操作层：设2道护栏，上栏杆高度1.1米， 下栏杆高度0.2～0.3米；挡脚板高180mm；
剪刀撑：架高≤35m在两端设置，另在中间每隔 12～15m设一道；架高≥35m沿两端、转角处起每隔 7～9根立杆设一道，剪刀撑间距12～15米
3.脚手架的使用要求
① 材料质量符合规定要求。 ② 有足够的强度、刚度、稳定性 ③ 搭拆简单，搬运方便，能多次周转使用。 ④ 脚手架地基有足够大的承载力； ⑤ 严格控制使用荷载，保证有较大的安全储备。 ⑥ 有可靠的安全防护措施： ⑦ 有适当的宽度、步架高度、离墙距离、能满足工人操作、 材料堆放和运输需要。 每次搭设脚手架高度为1.2米±，称为“步架高度”、“墙体 可砌高度”
建筑施工技术
4.砌体工程
4 砌体工程
4.1 脚手架 4.2 垂直运输设施 4.3 砌筑工程 4.4 外墙保温工程
知识目标：
1.掌握地基的处理方法、适用范围、施工要点和质量检查 2.熟悉桩基础的施工工艺；掌握桩基础的质量验收标准及检测方法
难点与重点：
1.各种地基处理方法的适用范围及施工顺序 2.桩基础的施工工艺
（3）立杆必须用连墙杆与建筑物可靠连接
连墙杆：连接脚手架和建筑 物。 作用：承受并传递荷载，防 止脚手架横向失稳。
（4）立杆接长：顶层顶步可采用搭接，其余各层各步接头必须采用对接扣 件连接。
立杆上的对接扣件应交错布置；
两根相邻立杆的接头不设置在同步 内；
同步隔一根立杆的两个相邻接头在 高度方向错开的距离 ≥500mm；
搭接铺时，接头必须支在横向水平杆 上，搭接长度≥200mm，其伸出横向水 平杆的长度≥100mm。
3）自顶层作业层的脚手板往下计，宜每 隔12m满铺一层脚手板。
4.连墙杆
1）连墙杆数量设置应满足计算要求外，尚应符合下表规定：
脚手架高度
双排 单排
≤50m ＞50m ≤24m
竖向间距（h）
水平间距 （la）
一字型、开口型脚手架的两端必须设置连墙杆，连墙杆垂直间距≤建筑层高， 且≤4m。
3）架设高度＜24m时，用刚性连墙杆，亦可采用拉筋和顶撑配合使用的附墙连 接方式。
严禁使用仅有拉筋的柔性连墙杆。
4）架设高度≥24m的双排脚手架，必 须采用刚性连墙杆与建筑物可靠连接。
5）脚手架必须配合施工进度搭设， 一次搭设高度≤相邻连墙杆以上二步。
1、单排脚手架 （1）搭设高度≤24米，属限制使用的搭设方式。 （2）在下列墙体或部位不得设置脚手眼。
① 半砖厚墙、料石清水墙和独立柱； ② 宽度小于1000mm的窗间墙（空心砌块墙为 800mm）； ③ 门窗洞口两侧200mm和墙体交接处、转角 处450mm的范围内； ④ 过梁上部与过梁成60°角的三角形范围内 以及过梁净跨1/2的高度范围内； ⑤ 梁或梁垫下部以及其左右各500mm的范围 内； ⑥ 设计不允许设置脚手眼的位置。
0.35~0.50
小横杆里端离墙面的距离或插入墙
立 体的长度
杆 小横杆外端伸出大横杆外的长度 式
外 双排脚手架内外立杆横距
脚 单排脚手架立杆与墙面距离
手
架 的
立杆纵距
单立杆
一
多立杆
般 构 大横杆间距离（步高）
造 要 第一步架步高
求 （ 小横杆间距
0.30~0.50
0.10~0.15 0.30~0.5 0.15~0.20
>0.15
1.35~1.80
1.00~1.50 1.15~1.5 0.15~1.20
≤1.50 ≤1.00
1.00~2.00 1.50~2.00
≤1.80
一般为1.60~1.80，且≤ 2.00
≤1.50
） 剪刀撑
与结构拉结（联墙杆）
沿脚手架纵向两端和转角处起，每隔10m左右设一组， 斜杆与地面夹角为45°～60°，并沿全高度布置
（二）脚手架各构件作用及设置 1.立杆：承受脚手架荷载并传递给基础
（1）每根立杆底部设置底座和垫板。
承受并传递立杆 荷载给地基
将底座传来的荷 载均匀的传递给
地基
垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。
• 对于高层脚手架来说，必须设置坚实的脚手架基础
（2）纵、横向扫地杆。
至最近主节点的距离不应大于纵距的 1a/3
b、搭接长度≥1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边 缘至搭接纵向水平杆杆端的距离 ≥100mm。
c、纵向水平杆在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直 角扣件与内外角部立杆固定。
横向水平杆
1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。 主节点处两个直角扣件的中心距≤150mm。
