虚拟仪器的特点与应用前景

南阳师范学院

题目：虚拟仪器的特点与应用前景（论文）

摘要

本文从虚拟仪器的起源、发展入手，简单介绍虚拟仪器的功能，比较虚拟仪器与传统仪器的不同之后，全面的介绍了虚拟仪器设计技术,并用软件仿真的方法设计了一台虚拟仪器，实现了从数据采集到数据分析的全过程。

虚拟仪器的设计分成两个方面。硬件方面，本文从最基本的传感器、信号调理开始介绍数据采集过程以及DAQ板卡。除此之外，本文还介绍了虚拟仪器总线技术，重点为专用于虚拟仪器的VXI总线系统以及PXI总线系统。软件方面，主要利用现今最有代表性的图形化编辑软件——Lab VIEW，并用之模拟从DAQ板卡中采集到一路带有均匀白噪声的正弦信号，显示其波形，并分析、显示其幅频特性曲线以及相频特性曲线。

本文还从市场出发对虚拟仪器的配置投资做了具体阐述，指明了构造虚拟仪器平台所需要的投资，为今后的学习工作打下了基础。并对国内外虚拟仪器的部分应用案例作了介绍，指出虚拟仪器是仪器历史的一次革命。

目录

引言 (1)

第一章虚拟仪器概述

1.1概述 (2)

第二章虚拟仪器的特点与分类

2.虚拟仪器的特点 (3)

2.1虚拟仪器的分类 (4)

2.1.1、PC总线——插卡型虚拟仪器 (4)

2.1.2、并行口式虚拟仪器 (4)

2.1.3、GBIB总线方式的虚拟仪器 (4)

2.1.4、VXI总线方式虚拟仪器 (4)

2.1.5、PXI总线方式虚拟仪器 (4)

第三章虚拟仪器的优势与应用前景

2.1虚拟仪器的优势 (5)

2.2虚拟仪器的应用前景 (7)

结束语 (8)

参考文献 (9)

引言

虚拟仪器就是在通用计算机上加上软件和(或)硬件，使得使用者在操作这台计算机时，就象是在操作一台他自己设计的专用的传统电子仪器。在虚拟仪器系统中，硬件仅仅是为了解决信号的输入输出，软件才是整个仪器系统的关键，任何一个使用者都可以通过修改软件的方法，很方便地改变、增减仪器系统的功能与规模，所以有“软件就是仪器”之说。虚拟仪器技术的出现，彻底打破了传统仪器由厂家定义，用户无法改变的模式，虚拟仪器技术给用户一个充分发挥自己的才能、想象力的空间。用户可以随心所欲地根据自己的需求，设计自己的仪器系统，满足多种多样的应用需求。

第一章虚拟仪器概述

1.概述

虚拟仪器系统就是一台工业标准计算机或工作站配上功能强大的应用软件、低成本的硬件(例如插入式板卡)及驱动软件，他们在一起共同完成传统仪器的功能。以软件为主的测量系统充分利用了常用台式计算机和工作平台的计算、显示和互联网等诸多用于提高工作效率的强大功能。软件是在功能强大的硬件基础上创建虚拟仪器系统的真正关键所在。虚拟仪器可使用相同的硬件系统，通过不同的软件就可以实现功能完全不同的各种测量测试仪器，即软件系统是虚拟仪器的核心，软件可以定义为各种仪器，因此可以说“软件即仪器”。虚拟仪器代表着从传统硬件为主的测量系统到以软件为中心的测量系统的根本性转变。有了虚拟仪器，用户就可以完全根据自己的需求组建测量和自动化系统，而不用再受功能固定(完全由厂家提供)的传统仪器的限制。

第二章虚拟语气的特点与分类

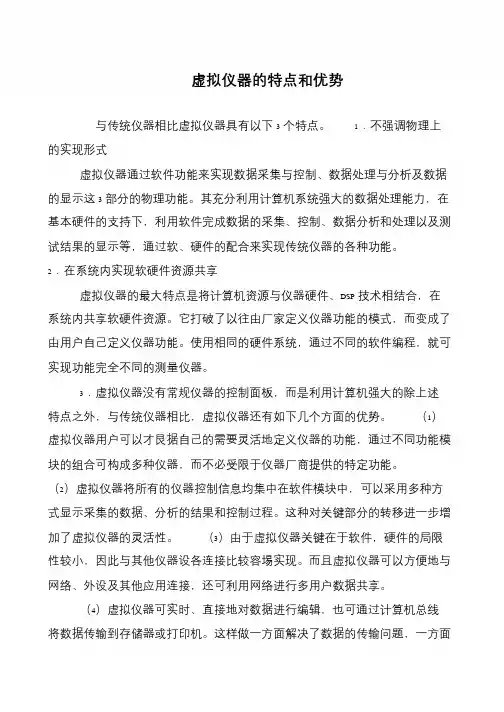

2.虚拟仪器的特点：

测试仪器种类很多，功能也各异。但不论是何种仪器，就其内部所具有的基本功能而言，都可以概括为信号采集与产生、信号分析与处理、参数置入与结果输出等三个部分，如下图所示。虚拟仪器从实现这三个基本功能的技术特点来说，具有如下特点：

2.1仪器的分类:

虚拟仪器的发展随着微机的发展和采用总线方式的不同，可分为五种类型：

2.1.1、PC总线——插卡型虚拟仪器

这种方式借助于插入计算机内的数据采集卡与专用的软件如Lab VIEW相结合（注：美国NI公司的Lab view是图形化编程工具，它可以通过各种控件自已组建各种仪器。Lab view/clvi是基于文本编程的程序员提供高效的编程工具，通过三种编程语言Visual C++,Visual Basic,Lab views/clvi构成测试系统，它充分利用计算机的总线、机箱、电源及软件的便利。但是受PC机机箱和总线限制，且有电源功率不足，机箱内部的噪声电平较高，插槽数目也不多，插槽尺寸比较小，机箱内无屏蔽等缺点。另外，ISA总线的虚拟仪器已经淘汰，PCI总线的虚拟仪器价格比较昂贵。

2.1.2、并行口式虚拟仪器

最新发展的一系列可连接到计算机并行口的测试装置，它们把仪器硬件集成在一个采集盒内。仪器软件装在计算机上，通常可以完成各种测量测试仪器的功能，可以组成数字存储示波器、频谱分析仪、逻缉分析仪、任意波形发生器、频率计、数字万用表、功率计、程控稳压电源、数据记录仪、数据采集器。美国LINK公司的DSO-2XXX系列虚拟仪器,它们的最

大好处是可以与笔记本计算机相连，方便野外作业，又可与台式PC机相连，实现台式和便携式两用，非常方便。由于其价格低廉、用途广泛，特别适合于研发部门和各种教学实验室应用。

2.1.3、GBIB总线方式的虚拟仪器

GPIB技术是IEEE488标准的虚拟仪器早期的发展阶段。它的出现使电子测量独立的单台手工操作向大规模自动测试系统发展，典型的GPIB系统由一台PC机、一块GPIB接口卡和若干台BPIB形式的仪器通过GPIB电缆连接而成。在标准情况下，一块GPIB接口可带多达14台仪器，电缆长度可达40米。GPIB技术可用计算机实现对仪器的操作和控制，替代传统的人工操作方式，可以很多方便地把多台仪器组合起来，形成自动测量系统。GPIB测量系统的结构和命令简单，主要应用于台式仪器，适合于精确度要求高的，但不要求对计算机高速传输状况时应用。

2.1.4、VXI总线方式虚拟仪器

VXI总线是一种高速计算机总线VME总线在VI领域的扩展，它具有稳定的电源，强有力的冷却能力和严格的RFI/EMI屏蔽。由于它的标准开放、结构紧凑、数据吞吐能力强、定时和同步精确、模块可重复利用、众多仪器厂家支持的优点，很快得到广泛的应用。经过多年的发展，VXI系统的组建和使用越来越方便，尤其是组建大、中规模自动测量系统以及对速度、精度要求高的场合。有其他仪器无法比拟的优势。然而，组建VXI总线要求有机箱、零槽管理器及嵌入式控制器，造价比较高。

2.1.5、PXI总线方式虚拟仪器

PXI总线方式是PCI总线内核技术增加了成熟的技术规范和要求形成的，增加了多板同步触发总线的技术规范和要求形成的，增加了多板发总线，以使用于相邻模块的高速通讯的局总线。PXI的高度可扩展性。PXI具有8个扩展槽，而台式PCI系统只有3~4个扩展槽，通过使用PCI—PCI桥接器，可扩展到256个扩展槽，台式PC的性能价格比和PCI总线面向仪器领域的扩展优势结合起来，将形成未来的虚拟仪器平台。
