超声波热量表说明书
超声波热能表使用说明书
超声波热能表使用说明书鲁制00000283 号本说明书适用于超声波式热能表QSCR系列。
一．QSCR系列热能表简介QSCR系列超声波热能表符合建设部行业标准CJ128-2007,QSCR系列超声波热能表产品出厂检验规程执行JJG225-2001。
1.工作原理及组成QSCR系列超声波热量表利用超声波换能器发送和接收超声波在顺流和逆流介质中的传播时间差,来间接测得介质的流速，然后再通过流速来计算流量的一种间接的测量方法。
产品主要有配对温度传感器、超声波流量计和计算器组成。
配对温度传感器测量进水和回水的温度，超声波流量计测量流经管道的热水的体积，此两项数据被采集后送往计算器计算出用户使用的热量，并在液晶上显示出来。
组成如图所示。
2.主要特点：●管段为直通一体结构，采用锻压工艺制造而成，材质为锻造黄铜；●本产品采用优质压电陶瓷换能器，保证了高准确度和稳定性；●无任何机械运动，无磨损，完全不受介质中杂质、化学物质和磁性材料影响，运行十分稳定可靠；计量精度不受使用周期影响。
●配对温度传感器采用Pt1000高精度铂电阻，保证测量的准确性。
●采用德国ACAM公司超声波专用检测芯片，精度更高；●多种通讯方式可以选择。
（485远传抄表、M-BUS远传抄表）●采用德州仪器的430系列超低功耗单片机，静态功耗极小。
配合专用锂电池，可保证电池的使用寿命达到7年以上。
●液晶显示热量和温度等相关参数，读数方便。
●具有自我诊断、故障显示和断电保护等功能。
、●一体式结构，外形美观；单键设计，操作简单；显示部分360度可旋转，读数方便。
●具有防尘、防潮、防水、防拆卸等功能。
二．主要技术参数三．用户使用操作说明1.按键操作说明面板上的红色按钮用来控制液晶显示屏进行不同数据的显示。
长按按钮3秒钟后，显示菜单将在A1－A2－A3三项之间进行滚动切换；短按按钮时将在同一菜单下滚动显示内容。
2.液晶显示说明（1）主显示菜单A1：累计热量（kW•h）、累计冷量（kW•h）、瞬时功率（kW）、进回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬时流量（m3/h）、累计运行时间（h）、累计出错时间（h）等九种显示内容。
震宇 ZY 系列超声波热量表安装使用说明书
一、超声波热量表概述ZY 系列超声波热量表是针对我国采暖系统和水质自主开发、设计的一款新型计量产品，该产品拥有多项专利技术，其结构紧凑、外型美观、准确度高、性能优越，目前在国内处于领先水平。
采用超声波测量技术，不仅完全消除了管道内杂质对表的影响，而且全电子测量避免了机械磨损，极大拓宽了其适用范围，保证长期使用计量准确，具有使用寿命长、准确度高等特点。
二、原理、组成及技术参数超声波热量表用于热水作为传热媒介的户用采暖系统，计量热水通过进水管和回水管所释放（或吸收）热量的计量器具。
该产品主要有配对温度传感器、超声流量计和计算器组成。
配对温度传感器测量进水与回水的温度，超声流量计测量流经管道的热水的体积，此两项数据被采集后送至计算器计算出用户使用的热量，并显示出来。
三、压力损失特性曲线超声波热量表使用说明执行标准：中华人民共和国国家标准《热量表》（ＧＢ／Ｔ３２２２４－２０１５）超声波热量表采用按钮开关来切换液晶显示界面，按钮使用方式如下：a ）长按按钮3秒钟后，显示将在主菜单、检测菜单、信息菜单和报警菜单四项之间进行滚动切换；b ）短按按钮时将在同一菜单下滚动显示内容；c ）主菜单项：显示累积热量、进回水温度、温差、瞬时流量、累积流量、功率等信息；d ）检测菜单项：累计流量、累积热量、功率、瞬时流量、进水温度、回水温度、温差等信息；e ）信息菜单：存储和显示前36个月每月消耗的热量和流量信息，通过短按按键交替显示；f ）故障报警菜单：电池电量不足提示以及其它故障自动诊断功能；检定菜单和错误菜单信息菜单五、超声波热量表安装说明尺寸示意图超声波热量表安装示意图● 温度传感器安装图3 O 型圈装入方式 图4 球阀● 挂件安装● 表头安装超声波热量表安装注意事项：1.超声波热量表安装前必须清洗管道；2.超声波热量表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；3.禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；4.超声波热量表安装时要避免旋涡流（产生于空间弯头）、脉动流（由泵引起）、气泡（管道的上端）；5.超声波热量表的表体上箭头所指的方向为水流方向，不得装反；6.超声波热量表出厂默认进水管安装，如果需要安装在回水管上，须在订货时明确注明；7.超声波热量表的前端必须装有相应口径的过滤器；8.超声波热量表的两端必须装有相应口径的阀门，并且其能够与超声波热量表分离，主要便于超声波热量表在使用过程中的维护和维修；9.超声波热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上，将蓝色标签的温度传感器安装在回水管上；温度探头的安装位置应处于管道截面的中心； 10.温度传感器标准线长为1.5米，如果安装时出现特殊情况也可根据实际长度对其加长，但必须在订货前通知厂家，不得随意增、减温度传感器的引线；11.安装完毕，应在超声波热量表进口连接螺母与超声波热量表之间、测温球阀与铂电阻之间打铅封；12.特别提示：a) 超声波热量表安装时基表与水平面成45度角是确保管道内的杂质在停暖后沉淀到底部反射面影响超声波热量表的计量精度；b) 超声波热量表的线路板设计有红外装置，请在存放和施工时避免阳光直射表头部位。
超声波热能表使用说明
超声波热能表使用说明
超声波热能表是一种用来测量物体表面温度的仪器，它利用超声波技术和热能测量原理来实现温度测量。
以下是超声波热能表的使用说明：
1. 准备工作，确保超声波热能表的电池已经安装好并且电量充足。
检查仪器的外观，确保没有损坏或者异物影响测量准确性。
2. 打开仪器，按下电源按钮，等待仪器启动并进行自检，确保仪器处于正常工作状态。
3. 测量操作，将超声波热能表对准待测物体的表面，保持一定距离，按下测量按钮，仪器会发出超声波并测量物体表面的温度。
4. 读数和记录，在仪器显示屏上可以看到测量结果，通常以摄氏度或华氏度显示。
记录测量结果，并根据需要进行多次测量以确保准确性。
5. 注意事项，在使用超声波热能表时，需要注意避免测量表面有太多的污垢或涂层，这可能会影响测量准确性。
另外，在测量高
温物体时，要注意安全防护，避免烫伤或损坏仪器。
6. 仪器保养，使用完毕后，及时清洁超声波热能表的探头和表面，确保仪器的长期稳定使用。
总的来说，超声波热能表是一种方便快捷、准确可靠的温度测量仪器，使用简单但需要注意一些细节和注意事项来确保测量准确性和仪器的长期稳定使用。
希望以上说明能够帮助你正确使用超声波热能表。
2WR5 超声波热能表 配置说明书
___________________________________________________
2WR5 配置说明书
资料如有修改，恕不另行通知
U H 102–101g 4 / 8
等级 电压降 绝缘强度
OB (EN 1434-2 级标准) 20 mA 时大约 1.3 V 对地 500 Vrms
01,02,01 M 2001 年 1 月设置日
01,01,01 M 2000 年 12 月设置日
01,12,00 M 2000 年 11 月设置日
按住显示键 3 秒显示相应月数据
0004321 kWh 设置日累积热量
C 0036421 kWh 设置日费用记录，如制冷量
00021,20 m³ 设置日累积流量
故障
500 ms 高电平
• 脉冲输出量：热量脉冲、流量脉冲、热量和流量 脉冲频率
• 脉冲宽度：从 2 ms 到 100ms 按 1 ms 步进方式 递增
使用合适的设备可以接收和计算脉冲值，脉冲系数的 设置必需和控制器的输入系数相一致。
* 用户只要设定标称流量时的比例控制脉冲值 （100%），例如设置 75 pulses/min 连续输出时，热 能表会自动 设置脉冲频率的上下限值 90 pulses/min (120%) 和 7.5 pulses/min (10%)。控制器能通过连续 输出的脉冲来检测通讯线路的状况。
显示分辨率热量kwhqp10以下0001mwhqp10以下001mwhqp15以上流量001qp15以下01qp25以上功率01kw温度温差01供电方式可选锂电池或电源模块供电并能随时更换不同的方锂电池电池36电池寿命如下表环境温度不高于55快速mbus读书2wr5配置说明书资料如有修改恕不另行通知电源模块参数环境温度电缆长度15dc类型安全电压型电流隔离功耗06vamax12ac类型安全电压型频率5060hz电流隔离功耗06vamax110类型ii级电气保护频率5060hz功耗16vamax相对湿度9350c海拔高度2000msl保险管mcb计算器的通讯接口2wr5热能表配置有标准光电通讯接口en61107
热量表使用说明书(DN20～50)
二、 安装尺寸及技术规格
产品外形尺寸
一型
二型
产品技术参数
公称直径 DN（mm）
长(L) 外
形
宽(W)
尺
高度(H)
寸 螺纹((GH))/法兰
最小流量 q(iG)(m3/h) 常用流量 qp (m3/h) 最大流量 qs (m3/h) 水量最大读数(m3)
3、 月用量查询状态显示：
在显示“热量”处长按按键 3 秒，即进入月用量查询状态。
北京嘉洁能科技有限公司
显示内容 时间 热量 水量 时间
内容解释 要查询的年月 当月累用热量 当月累用水量 累用时间
单位 XXXX 年 XX 月 kWh m³ h
显示精度 XXXX．XX 1 1 1
备注
当月累计工作 时间
北京嘉洁能科技有限公司
当达到以上验收要求时，热计量系统可以验收使用。
七、常见问题处理
序号 1
2
3 4 5
6
7
8
现象 不显示
温度异常
热量不计，冷量计 流速为零 流速小
原因
排除方法
积分仪模块坏
更换积分仪
电池缺电
更换电池
温度传感器线断
接好线并注意包扎好
温度传感器坏
更换温度传感器
温度传感器接反
拧下传感器对调
2. 配备超声波式流量传感器，在表具内部用超声波对流经表具的液体进行计量，不会 产生任何机械磨损，较低维护费用；
3. 可拆分的积分仪，能在表具周边半径 0.5 米范围内随意安放使用，特别适用于表具 安装空间小，不方便读取数据的场合；

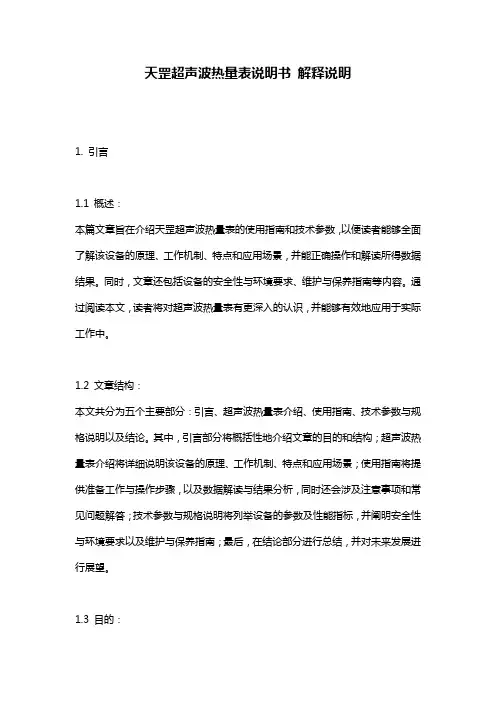

天罡超声波热量表说明书_解释说明
天罡超声波热量表说明书解释说明1. 引言1.1 概述：本篇文章旨在介绍天罡超声波热量表的使用指南和技术参数，以便读者能够全面了解该设备的原理、工作机制、特点和应用场景，并能正确操作和解读所得数据结果。
同时，文章还包括设备的安全性与环境要求、维护与保养指南等内容。
通过阅读本文，读者将对超声波热量表有更深入的认识，并能够有效地应用于实际工作中。
1.2 文章结构：本文共分为五个主要部分：引言、超声波热量表介绍、使用指南、技术参数与规格说明以及结论。
其中，引言部分将概括性地介绍文章的目的和结构；超声波热量表介绍将详细说明该设备的原理、工作机制、特点和应用场景；使用指南将提供准备工作与操作步骤，以及数据解读与结果分析，同时还会涉及注意事项和常见问题解答；技术参数与规格说明将列举设备的参数及性能指标，并阐明安全性与环境要求以及维护与保养指南；最后，在结论部分进行总结，并对未来发展进行展望。
1.3 目的：本文的目的在于为读者提供全面详尽的天罡超声波热量表说明书。
通过引言部分的介绍，读者将了解到文章的框架和内容安排，进而能够更好地掌握阅读整篇文章的思路和重点。
此外，引言还强调了本文对读者的价值和作用，即帮助其全面了解超声波热量表的使用方法、技术参数以及应用范围，进一步推动该设备在实际工作中得到有效应用。
2. 超声波热量表介绍：2.1 原理及工作机制：超声波热量表是一种基于超声波技术的热量测量仪器。
其工作原理是利用超声波在流体介质中传播时的可测量参数发生变化，来计算流体中的热量。
该仪器通过发送超声波脉冲并接收反射回来的超声波信号，根据信号的时间差和幅度变化，可以确定流体介质中的温度、压力和速度等参数，从而计算出流体中传导的热量。
2.2 设备特点和使用范围：超声波热量表具有以下特点：- 非侵入性测量：无需切断管道或干涉流体系统，对被测流体没有任何影响。
- 高精度测量：采用先进的数字信号处理技术和精确的传感器，能够实现高精度、稳定可靠的热量测量。
新超声波热量表说明书
HFRB-C系列超声波热量表说明书沈阳航发热计量技术有限公司目录一、工作原理二、产品组成三、产品特点四、技术参数五、安装说明六、使用说明七、常见故障判断及处理方法HFRB-C系列超声波热量表安装使用说明书版权归沈阳航发热计量技术有限公司所有，如有变动恕不另行通欢迎您选用沈阳航发热计量技术有限公司生产的HFRB-C系列（DN15～DN300）超声波热量表产品。
一、工作原理该产品通过测量超声波在管道内流动介质中的传播时间来测量流体流量，并依据测量得到的用户进回水管道中介质的温度差进而计算出用户使用的热量。
超声波沿流体流动方向的传播时间t+：t+=L/（C+V）超声波逆流体流动方向的传播时间t-：t-=L/（C-V）时间差Δt：Δt=t+-t-=2LV/（C2-V2）≈2LV/C2（由于超声波的速度远远大于介质的流速，所以将V2舍去）流体流速V：V=C2Δt/2L体积流量qv ：qv=KVS式中，C——超声波在水中的传播速度；K——仪表系数；S——管道横截面积。
L——超声波发生器的距离用户使用热量Q：Q=∫ρ·qv·Δh·dt式中，ρ——介质的密度（kg/m3）△h——和用户进回水温度相对应的载热液体焓值差（J/kg）t———时间（h）Q——释放的热量（J）二、产品组成航发HFRB-C系列超声波热量表由超声波测量管段、配对温度传感器和计算器三大部分组成。
三、产品特点➢圆柱形反射板压损小，抗堵塞；➢特殊流道设计，流场稳定，测量精度高；➢流量计管段可水平或垂直安装；➢计算器可分体安装，使用灵活；➢多种通讯方式，并可实现网络供电；➢特殊结构和导线引出方式设计，防护等级高；➢低功耗及深度休眠设计，电池使用寿命长；➢精选优质原器件产品可靠性和稳定性好。
四、技术参数HFRB-C超声波热量表技术参数如表一、表二所示。
五、安装说明 5.1、超声波表的公称直径不同，对应管段的长度不同，以下为各型号表的数据。
热量表使用说明书(DN20～50)
在“时间 XXXX．XX”处长按按键 3 秒，会进入前一个月月用量查询界面；在其它处长按按键 3 秒，
退出月用量查询状态。
4、 电池电压不足显示：液晶（闪烁）显示 “
” 符号。
四、 安装注意事项
1. 本品为精密电子仪表，在运输、安装、使用过程中严禁拉拽计算器（积分仪）、配对温度传感器线， 不得使用硬物碰撞表具内部元件；
3K ～ 60K
0.01℃
50
200mm 165mm 165mm 法兰连接
0.6 15 30
北京嘉洁能科技有限公司
环境温度 电池工作时间
安装方式 热载体
温度传感器
显示位数
A 类 +5℃ ～ +55℃ 6 年（锂电池）
水平安装 或 竖直安装 H2O
PT1000 铂电阻
8位
三、 显示说明（按一下按键会切换显示一项内容）
3、 月用量查询状态显示：
在显示“热量”处长按按键 3 秒，即进入月用量查询状态。
北京嘉洁能科技有限公司
显示内容 时间 热量 水量 时间
内容解释 要查询的年月 当月累用热量 当月累用水量 累用时间
单位 XXXX 年 XX 月 kWh m³ h
显示精度 XXXX．XX 1 1 1
备注
当月累计工作 时间
G1B 0.05 2.5
5
25
32
40
160mm
180mm
200 mm
88mm
88mm
88mm
100mm
120mm
118mm
G5/4B
G3/2B
螺纹
0.07
0.12
0.2
3.5
6
10
7
超声波热量表说明书
1.概述： (3)2.产品功能： (3)3.技术指标： (3)4.使用说明： (3)4.1.启动窗口： (3)4.2.运行状况： (4)4.2.1.一网运行状况： (4)4.2.2.二网运行状况： (4)4.2.3.二网流量： (4)4.2.4.换热运行状况： (5)4.2.5.流量信息： (5)4.2.6.附加通道： (6)4.2.7.系统状态： (6)4.2.8.记录信息： (6)4.3.主菜单： (7)4.4.验证用户口令： (7)4.5.验证厂商口令： (8)4.6.调整时间菜单： (8)4.7.流量配置菜单： (9)4.7.1.一网配置： (9)4.7.2.二网配置： (12)4.7.3.一网累积清零： (12)4.7.4.二网累积清零： (12)4.8.附加配置： (12)4.8.1.第一页： (12)4.8.2.第二页： (13)4.8.3.第三页： (13)4.9.系统配置： (14)4.9.1.第一页： (14)4.9.2.第二页： (15)4.9.3.第三页： (15)4.9.4.第四页： (16)4.10.测站配置菜单： (16)4.11.修改口令菜单： (16)4.11.1.修改用户口令： (17)4.11.2.修改厂商口令： (18)4.12.通道校正菜单： (18)4.12.1.模拟输入： (18)4.12.2.模拟输出： (19)4.13.数字温度菜单： (20)4.13.1.设置编号： (20)4.13.2.更新配置： (20)5.历史记录菜单： (21)5.1.当前信息： (21)5.2.时间查询： (22)5.3.编号查询： (22)5.4.清空记录： (23)6.附录： (23)6.1.液晶对比度调节： (23)6.2.接线插座说明： (24)6.3.+5V输入、继电器接线座： (25)1.概述：2.产品功能：根据超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，求得瞬时流量；根据供回水温差得到瞬时热量；根据供回水流量热量得到失水率、失热量、累积失水量、累积热量损失；根据一网和二网瞬时热量得到热效率；2路RS232串口，1路RS485口，可接各种具有通讯口的流量表，包括超声波流量表；配有8路4~20mA或1~5V模拟量输入通道，采用10位A/D，精度可达2‰；两路频率输入通道，可接脉冲型涡街流量计；配有两路开关量输入通道，光电隔离，可接水泵运行状态继电器；配有两路单刀双掷继电器，可进行开关量输出；配有两路4~20mA模拟输出通道，可根据要求对阀门或其他设备进行控制；可修改的液晶背光持续时间；先进的GPRS通讯功能,通讯速率快,将用户热量数据及时送到监控中心,自动组网形成远抄系统。
超声波热量表说明书
超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。
整体式超声波热量表没有活动零部件，机械寿命长。
超低功耗设计，采用一次性锂电池供电可以达到6 年以上。
解决了机械式热量表在寿命和性能方面的不足。
、结构与外形尺寸图2.1 结构图20～40 口径结构图50 ～200 口径结构图2.2 外形尺寸图20～40 口径外形尺寸50～200 口径外形尺寸2.23 流量范围、主要参数及技术指标四、显示功能4.1 LCD 可显示内容见下图图形字符LCD（M60557）4.2 显示内容连续按下按键时间超过1 秒，显示会在当前值、分月值和其它信息之间跳转如果按压时间不超过1 秒即松开按键，显示会在( ) 当前值、( ) 分月值和( ) 其它信息内部循环。
4.3 显示单位本产品显示单位和计量单位标准产品的能量单位为KWH、流量单位为M3。
如需其他计量单位需要，请在定货中说明。
4.4 显示和按键其他说明4.4.1 “月计费日期”显示内容为“ PD= XX”，XX代表本月累计数据截止日期；出厂默认“31”号。
表示在每月的31日0点0分保存该月能量记录，并开始下一个月的能量记录。
4.4.2 历史分月记录总共18条，如果不足18 条，则只显示已经有的记录。
4.4.3 “累计工作小时”单位显示“ h”，单位是小时；4.4.4 “软件和协议版本号” 显示“ VEr.X.X X.X ”, 前一个代表软件版本号，后一个代表通信协议版本号。
4.4.5 “出厂编号”代表本机的物理地址编号，必须与外贴编号相同。
“出厂编号”是唯一的，由厂家出厂时设定。
在M-BUS 系统中也作为通信的唯一地址标识。
4.4.6 “电池电压” 显示内容为“ VCC= X.XX ”，单位无显示，默认单位为伏特；当电池电压低于2.9 ±0.1V 时，会在非电池电压显示状态，显示“ ”，以提示电池电压不够。
管段式超声波热量表大口径
管段式超声波热量表（大口径）安 装 使 用 说 明 书一说明 二产品概述 三测量原理及特点 四热表安装 五按键说明 六性能参数 七关于售后一、说明：本说明书仅适用于大口径管段式超声波冷热量表（≥DN50）。
二、产品概述： 超声波冷热量表为智能型热量计量装置，实现对冷、热量的精确计量。
该产品具有外型美观、安装方便、计量准确、运行稳定等特点。
完全符合CJ128-2007标准及JJG225-2001国家标准检定规程。
应用于集中供暖、中央空调和冷热联供等热量计量收费的采暖设施中。
三、测量原理及特点：1、原理组成超声波冷热量表用于计量热交换系统释放或吸收的热量，既可以用于采暖供统，也可用于空调制冷系统，该产品主要由配对温度传感器（测量进水与回水的温度）、流量传感器（测量经管道的热水的体积）和计算部分（计算出所使用的冷、热量并显示出来）组成。
2、设计及功能特点 ◆换能器：作为超声波热量表中的主要信号发生部件，采用进口压电陶瓷片，性能稳定、一致性好，保证超声波热量表实现高精度计量。
◆温度传感器：采用PT1000高精度铂电阻，并配置精密测量电路，保证高精度的温度测量。
◆自我诊断功能：超声波热量表在稳定运行过程中，若出现通讯不正常、电量不足或人为破坏时，系统会显示相对应的代码，系统自动将数据保存下来，等待故障排除后恢复。
◆远传及集中控制功能：具有M-BUS 、485接口，可实现数据远传、集中控制◆外型美观，可四个方向任意悬挂，方便读数，操作简单。
◆安装方便，具有防尘、防潮、防水、防拆卸及人为破坏等功能。
四、热表安装：总体安装示意图如下：1、安装注意事项：◆安装前应彻底清洗管道系统，清除支管内的麻丝、沙石等杂物，以免造成热量表故障。
◆热量表可水平或垂直安装，为了便于超标显示窗口可根据安装情况调整位置，水流方向应与热量表上的箭头标示相一致。
◆前后管道直径要与热量表口径相符，表前应留5D ，表后应留2D 的支管段（D 为热量表的口径）。
兰吉尔(Landis+Gyr)UH50超声波热能表使用说明书
显示界面
用户菜单(“LOOP 0”)
累积热量
费率记录1 (可选项)
累积流量
字段测试
故障信息代码
LCD按键1用于在用户菜单和服务菜单(LOOP 1..n)之间选择
服务菜单(可选项)
服务菜单1
服务菜单2
...
...
LOOPn
服务菜单n
当显示最后一个服务菜单后，用户菜单(LOOP 0)会再次显示。
说明
只要流量和温差都为正值，并且达到测量灵敏度时，热表便开始累计热量和流量。
显示测试时，所有字段都会显示出来。
年设置日累积热量和流量值、最大流量、故障时间都存储在永久存储器中。
正确的流量、热功率和温差数值都会标上相应的符号，如果低过灵敏度，则会在显示数值前标上U字符号；当前温度值会以整数位°C方式显示。
UH50超声波热能表
使用说明书
总概
UH50超声波热能表结合了微处理器和超声波测量技术，没有活动部件。因此，本热能表具有：无磨损、坚固耐用、免维护的特点。其高精度及高稳定性适用于冷热计费。
热水所提供的热量与热水的进回水温差及热水流量成正比例关系。热水流量采用声波时差法原理进行测量，进回水温度则通过铂电阻温度计测量。热能表积算仪将热水流量和进回水温度进行数据运算处理，最后得出所消耗掉的热量，显示单位为kWh、MWh、MJ或GJ。
可以通过光电头和20 mA电流环读取月历史数据。
故障信息代码
热表能够进行自我诊断和显示多种的故障信息代码：F0表示流量测量管中有空气，需要对系统进行排气；
F4表示电池电量不足，需及时更换；
F1、F2、F5、F6、F8代码都表示温度探头故障；报告探头出错时间已长达8小时；F3、F7、F9代码表示热表电子部件故障。若出现以上故障，热表都需返回维修。
超声波流量计、热量计说明书
概述本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。
新一代的产品继续沿用了原先铲平的操作界面，只是个别的菜单功能做了增减，同时又开发了4键盘、串口键盘和软件键盘（通过RS485连接），几种键盘可替换使用。
新一代产品增加了以下特点和功能：1、硬件模块化设计，生产及维修操作简易；2、内置4M字节数据记录器，可记录20万行定时输出或即时打印数据；3、电气隔离RS485接口，含MODBUS、M-BUS、FUJI等10多种通讯协议；4、电气隔离0-20mA或4-20mA电流环输出，可选环路供电方式（两线制）；5、可选HART协议；6、符合CJ128国家热表标准的热量测量功能；7、8-36VDC,8-30VAC,220VAC供电方式可选；8、具有手动累积器及批量控制器等功能；9、年月日累积记录功能，可记录前512天（每天）、前128个月（每月）的累积流量及累积热量等数据；10、记录并查阅前32次上断电时间及其它数据；11、间隔可设定范围为1秒到24小时一次的自动数据记录或输出功能，有多大22项输出内容；12、三路精度为0.1%的模拟输入；使用前请先了解产品的工作电源和型号，防止误接造成不正常工作或损坏。
固定式超声波流量计技术特点：1、测量精度：1%；2、工作电源：隔离DC8-36V或AC85-264V；3、功耗：工作电流50mA(不连接键盘和蜂鸣器不响的条件下)；4、可选输出：1路标砖隔离RS485输出；1路隔离4-20mA或0-20mA输出（有源、无源可选）；可选HART协议；双路隔离OCT输出（OCT1脉冲宽度6-1000ms之间可编程，默认200ms）；1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20mA模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备；5、可选输入：三路4-20mA模拟输入回路；6、显示：2×10汉字背光显示器（中英文双语可选择）；7、操作：16按键或4按键窗口化操作；8、其它功能：自动记忆前512天，前128个月，前10年正负净累积流量自动记忆前30次上、断电时间和流量并可实现自动或手动补加，并可以通过MODBUS协议读出；9、流量传感器：外敷式、插入式和管段式；手持式超声波流量计技术特点：适用于各种尺寸管道流量计量，流速测量范围为0.01～±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体，测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。
1081 超声波热量表说明书
1081 超声波热量表说明书1081超声波热量表说明书一、引言1081超声波热量表是一种用于测量液体或气体流体中的热量的仪器。
它通过利用超声波技术来测量流体中的温度差异，进而计算出热量的大小。
本文将详细介绍1081超声波热量表的原理、使用方法和注意事项。
二、原理1081超声波热量表的工作原理基于超声波的传播速度与介质温度的关系。
当超声波在流体中传播时，其传播速度会受到流体温度的影响。
通过测量超声波在流体中传播的时间差，结合流体的声速-温度关系曲线，可以准确计算出流体的温度差异，从而得到热量的数值。
三、使用方法1. 安装：首先，将1081超声波热量表安装在流体管道上，并确保其与管道紧密连接。
安装过程中需注意保持仪器的水平和垂直方向，以确保测量的准确性。
2. 参数设置：根据实际情况，设置合适的参数，如流量单位、温度单位等。
这些参数将影响到最终的热量计算结果，因此需要根据实际需求进行正确设置。
3. 校准：在使用1081超声波热量表之前，需要对其进行校准，以确保测量结果的准确性。
校准过程中需要使用已知热量值的流体进行对比测试，并根据测量结果进行调整。
4. 测量：在操作过程中，保持流体的稳定流动，并确保流体的温度分布均匀。
通过1081超声波热量表的显示屏可以即时获取到热量的数值，方便实时监测和记录。
5. 数据处理：1081超声波热量表可以将测量得到的数据进行存储和处理。
用户可以通过连接计算机或其他数据处理设备，将数据导出并进行进一步分析，以满足不同的需求。
四、注意事项1. 使用前请仔细阅读使用手册，并按照要求正确操作。
不得擅自拆卸或改变仪器的结构和参数。
2. 在使用过程中，应保持仪器的清洁，并避免与其他物体发生碰撞或摩擦，以免影响测量的准确性。
3. 避免将1081超声波热量表暴露在高温、潮湿或强磁场等恶劣环境中，以免影响其正常工作。
4. 定期进行校准和维护，以确保仪器的长期稳定性和准确性。
5. 如发现仪器故障或异常情况，请及时联系厂家或专业技术人员进行处理。
超声波热量表使用说明书
3.2、主要特点
符合 CJ128-2007 设计标准； 可冷／热计量，满足 2、3 级计量精度； 存储最近 24 个月的数据，并能查询,数据掉电不丢失； 具有光电/M-BUS/RS485 接口，方便功能扩展和组网抄表； 具有软件加密功能，防止热能表有效数据被更改； 温度、流量、电池自诊断功能，防止失热损失； 低始动流量，高准确度； 低功耗设计，电池寿命 10 年以上； 进口原材料选用，保证了产品计量的准确性、稳定性和可靠性； 采用超声测流技术，不受磁场干扰，无机械转动部件，无磨损，可靠性高，
流量计形式
超声波
温度 特性
计算 器
温度范围 温差范围
分辨率 显示位数
4ºC～95ºC (3-80)K (2-90)K
0.01ºC 8位
五、通讯接口说明
工作 温度
工作环境 储存及运
输
防护等级
安装位置
安装方式
-25ºC～+55ºC
B类
IP65 进水管、回水
管 水平、立式
安装形式
管螺纹联接
5.1、M-BUS 通讯接线说明
一、概述
LCR-U 热能表是山东力创科技有限公司针对我国采暖系统和水质自主开 发、设计的一款新型计量产品，该产品拥有多项专利技术（专利号：ZL 2009 2 0021197.1 、ZL 2009 2 0226228.7 、ZL 2010 2 0131275.6 、ZL2010 2 0630792.8 、ZL 2011 2 0041961.9 、BS.11500249.9 、BS.11500250.2 、ZL 2009 3 0019793.1）。其采用超声波测 流技术，外形美观、寿命长、精度高、压损低、可靠性高、数据采集多样化，优 越的性能目前在国内处于领先水平。
超声波热能表LCR-U型说明书(DN50-200)
3.2、主要特点 符合 CJ128-2007 设计标准； 可冷／热计量，满足 2、3 级计量精度； 存储最近 24 个月的数据，并能查询；数据掉电不丢失； 具有光电/M-BUS/485 接口，方便功能扩展和组网抄表； 具有软件加密功能，防止热能表有效数据被更改； 温度、流量、电池自诊断功能，防止失热损失；
6
累积热量
MWh
7
累积流量
m
3
8
累积运行时 间
h
（2）长按“SET”一屏 4 秒，进入检定菜单状态，此检定菜单用于检定热量、流 量，需在水温（50±5）℃状态下测试，检定状态下常按 4 秒退出，无操作 1 小 时退出二级菜单。
显示次序 显示图案 显示内容 单位 备注
1
热量检定
kWh
出厂检定用
进水温度 2 温度报错
尺寸示意图：
②、安装示意图：
力创科技--能源管理与能效管理专家
管道安装示意图：
7.2、安装注意事项 （1）热能表安装前必须清洗管道； （2）热能表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传 感器线；禁止挤压测温探头；严禁靠近高温热源，防止电池爆炸伤人以及 损坏仪表； （3）热能表的表体上箭头所指的方向为水流方向，不得装反； （4）热能表的前端必须装有相应口径的过滤器； （5）热能表的安装应预留出的必须的直管段，表前应留 10DN、表后应留 5DN 的 直管段； （6）热能表的两端必须装有相应口径的阀门，并且其能够与热能表分离，主要 便于热能表在使用过程中的维护和维修； （7）热能表的温度传感器共有两只（进水和回水） ，安装时应将红色标签的温度 传感器安装在进水管上，将蓝色标签的温度传感器安装在回水管上；温度 探头的安装位置应处于管道截面的中心；
超声波热能表使用说明书
亲爱的用户朋友：感谢您选用京源中科科技股份有限公司的超声波系列产品，京源中科科技股份有限公司是目前中国系列超声波热量表、超声水表、超声流量计及系统的研发生产基地，是中关村高新技术企业和软件企业.京源中科拥有全部产品的自主知识产权并始终走在超声测流领域的前沿，为提升我国高性能换能器的自主研发和产业化能力做出了贡献.不断的技术创新为京源中科产品在技术上始终处于领先地位奠定了坚实的基础.凭借领先的技术，优良的品质，京源产品已得到了国内外众多用户的认可，深受用户好评.京源中科将不断提高超声测流技术水平及能源管控系统服务能力，以一流的产品和一流的服务满足用户需求，为推动全球节水节能事业的发展做出贡献！主要提示：1.在使用本产品前，请务必先仔细阅读本说明书。
2.请务必妥善保管好本说明书，以便日后能随时查阅。
3.请严格按照本说明书进行操作.对于不按照说明书规定使用造成的任何后果，我公司不承担任何责任。
4.本说明书中所列图案仅作为操作示意，并不作为检验产品的依据，如实际产品与本说明书不一致，请以实际产品为准，或向我公司咨询。
5.本产品在出厂前经过严格检定，对于用户私自开壳、拆卸造成的损坏，我公司不承担任何责任。
6.仪表显示“报警”或“”符号时，请参照故障排除指南.否则会造成计量数据缺失。
7.如果本产品无法正常操作或需要维修，请联系我公司或经我公司正式授权的经销商。
注：请严格按照本说明书进行操作，以免给您的相关权益造成损失。
目录一、概述 (01)二、显示功能 (02)三、基本参数与技术性能 (05)四、安装说明 (07)五、安装方式提示 (12)六、远传接口 (16)七、使用及注意事项 (17)八、常见问题及解决方法 (18)超声波式冷热量热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器，保证了高准确度和稳定性。
该表无任何机械运动，无磨损，不受恶劣水质影响，维护费用低。
该表可水平、垂直安装,可调节表头能满足任何视角的读数要求，安装时可根据用户不同需要安装在供水管道或回水管道上（需预先选定）热量表显示器有累计热量（kW•h）、累计冷量（kW•h）、瞬间热量（kW）、进水温度（℃）、回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬间流量（m3/h）、累计运行时间（h）等显示功能外，并可显示当前日期、出厂编号、地址编号、版本号、前十八个月每月流量用热量值，并有电池容量不足指示及自动错误诊断功能，确保安全、准确运行。
超声波热量表使用说明书
超声波热量表使用说明书1. 简介超声波热量表是一种用于测量流体流经管道或管线时的热量传递的设备。
它通过超声波技术实时监测流体的流速和温度，以计算热量的传递。
本使用说明书将详细介绍超声波热量表的安装、操作方法和注意事项。
2. 设备安装在安装超声波热量表之前，请确保已经阅读并理解了相关的安全说明和操作手册。
安装过程需要遵循以下步骤：2.1 准备工作•确定安装位置：超声波热量表应安装在管道或管线上，保证流体的流经该设备。
•清洁管道表面：确保表面干净无杂质，以保证超声波传感器的准确读数。
•准备所需配件：根据实际安装情况，准备好所需的管夹、密封件、电缆等配件。
2.2 安装步骤1.使用管夹将超声波传感器固定在管道上。
确保传感器和管道之间没有任何杂质或异物。
2.经相关标准或技术要求进行传感器与管道之间的密封，并确保密封良好，防止泄漏。
3.连接传感器的电缆到读数仪器或计算机，并确保连接稳固可靠。
3. 操作方法超声波热量表的操作方法简单易懂，请按照以下步骤进行操作：1.打开读数仪器或计算机的电源，并确保其与超声波热量表连接正常。
2.启动相关的软件或应用程序，进入热量表的控制界面。
3.配置热量表的参数：流体类型、管道直径、温度传感器等。
4.开始测量：点击开始测量按钮，即可开始测量流体的热量传递。
5.实时监测测量结果：在控制界面上可以实时显示流速、温度和热量等数据。
6.结束测量：测量完成后，点击停止测量按钮，结束测量过程。
保存测量数据，以备后续分析和报表生成。
4. 注意事项在使用超声波热量表时，请注意以下事项：•定期检查设备的状态和连接，确保传感器和电缆的正常工作。
•避免在高温、高压、腐蚀性液体等特殊环境下使用该设备，以免损坏设备或导致人身伤害。
•避免超声波传感器与硬物、颗粒物等接触，以免影响测量的准确性。
•注意保持设备和周围环境的清洁，定期进行维护和清理。
•在使用过程中如遇到故障或异常情况，请及时停止使用并联系售后服务人员进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热能表
使用说明书
超声波热能表
执行标准：CJ128-2007《热量表》
制造商：
型式批准证号：
制造计量器具许可证：鲁制号
电话：
传真：
邮编：
网址：
地址：
用途和适用范围
(1)本表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质材料，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高，保证了产品长期运行的稳定性和准确性。
(2)温度传感器采用Pt1000铂电阻配对温度传感器，配合高精度AD电路实现高精度温度测量。
(3)MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰力强。
(4)具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据。
(5)采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。
实时时钟设计，实现日期的记录和显示功能。
(6)采用环保锂电池，电池使用寿命6年以上（理论计算大于10年）。
(7)外形美观，显示器可四面安插，读数方便；单键设计，操作简便。
(8)配合本公司生产的暖通智能控制阀使用，可实现预付费功能。
(9)接口齐全，可扩展MBUS总线接口、RS485总线接口、光电隔离脉冲接口、红外接口，实现数据远程抄收和集中控制。
（10）安装、维护方便，具有防尘、防潮、防水、防拆卸，防止人为破坏等功能。
基本参数与技术性能
JJG225-2001《热量表》
◆执行标准
CJ128-2007《热量表》
◆检定规程
流量技术参数
规格额定流量流量范围
DN20 2.5m3/h （0.05-5）m3/h
DN25 3.5m3/h （0.07-7）m3/h
DN32 6m3/h （0.12-12）m3/h
DN40 10m3/h （0.20-20）m3/h
DN50 15m3/h （0.30-30）m3/h 压力损失曲线（图1）
图1
产品操作说明
*按键3秒钟，进入下一循环菜单
循环菜单1 循环菜单2 循环菜单3
（历史记录）
显示内容单位
1 热量KWh 当前时间历史数据1
2 功率Wh 表号历史数据2
3 出入口温度℃全屏显示历史数据3
4 温差℃……
5 流量m³……
6 流量M³/h ……
7 时间h……
8 报警时间h历史数据18
安装及注意事项
◆热能表安装条件的要求
◇热能表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；
◇热能表安装时确认热能表的箭头标志与系统水流方向一致后，才可安装。
◇当各楼层的热能表安装在同一垂直位置时，每套表之间必须有隔断（如图2 所示），防止上位管道漏水或掉落杂物影响下位表的使用；
图2
◆热能表安装位置的要求
图3
◇图3中A 所示的安装方式是正确的，热能表安装在管道的下位，表的后端有背压，不会产生气泡影响测量精度，该图为水平安装方式；
◇图3中B 所示的安装方式是正确的，这种安装位置也不会产生气泡，道理与A 相同，该图为垂直安装方式；
◇图3中C 所示的安装方式是错误的，热能表安装在管道的上位，容易积存气泡，影响测量精度。
◇图3中D 所示的安装方式是错误的，这种安装位置为垂直安装上进水方式，这种方式是不允许的，表的后端不存在背压，可能造成管道中流体不能完全充满的现象，从而影响测量精度。
◆热能表安装方式的要求
热能表安装在管道上，表的整体保持水平方式为最佳方式，最大倾斜角不超过30度，这样做主要是保证了换能器部位不在管道的上位，从而避免了该处积存气泡现象的发生（图4）
√
×
图4
◆热能表的安装图示
◇户用和管网热能表分别按照图5 和图6的排列顺序安装在热交换系统中；
◇温度传感器安装时应小心谨慎，不可过度用力拽拉，固定螺栓也不可扭得过紧，防止扭坏螺纹；
◇为了计量准确，需要热媒体（一般是水）较为均匀地通过热能表的流量传感器,所以表前后要有一段直管来使水均匀开，表前直管段的长度要求大于管径的8倍，表后直管段的长度要求大于管径的6 倍，该直管段是指在过滤器与热能表之间的管段，对于DN25 以下的热能表对直管道可不做要求。
图5（热能表安装示意图）
图6（管网热能表安装示意图）
◆热能表的安装注意事项
热能表安装前必须清洗管道，方法为按照热能表安装示意图把热能表的配套零件按顺序连接好，然后把长度与热能表长度相同的替代管连接在准备安装热能表的地方。
然后打开阀门冲洗管道，确认冲洗一段时间后将热能表两端阀门关闭，将一个管网中所有过滤器中的杂质排放干净并拧紧堵头。
必要时需重复以上冲洗过程，直至冲洗干净为止。
◇所有过滤器杂质排放干净，达到管道中无杂质；
◇系统加压时，整个系统管道无漏水情况发生；
◇热能表所在仪表箱或管道井中的空气湿度不超过85%；
当达到以上验收要求是，热计量系统可以验收使用。
日常维护
◆热能表在使用过程中，不可将管道上的阀门完全关闭，管道中长时间无热水流过，会将热能表冻坏；
◆热能表为计量器具，必须按照国家标准的要求对其进行定期检定，并在检定时更换电池；
◆换热系统的水质要清洁、软化、无污垢，以保证热能表流畅运行、不被堵塞、损坏；
◆热能表必须安装过滤器，并对过滤器进行定期清洗；
◆换热系统正常工作时，如果发现热能表瞬时流量明显减少，这说明过滤器内污垢过多，使管道变窄，水流减小，这时应及时清理过滤器；
◆热能表的外部应有保护措施，如仪表箱体，防止人为破坏或意外损坏；
◆回水端的温度传感器要安装在测温球阀的下部；
◆过滤器应水平安装，存渣腔须在管道下方。
常见故障解决方法
因该热量表提供了智能的故障检查方法，以下数据分别表示：
1.没有显示，检查是否是睡眠状态，按键激活即可。
2.只显示温度不显示流量
解决方法：
1.检查表的安装方向是否正确
2.请咨询公司专业服务：************
3.在专业人员指导下进行检查，如不能解决问题，应更换热量表。
4.在检查表的故障前请先检查以下情况
供热循环是否运行；
是否所有球阀都已经打开；
管道是否干净（是否加装过滤器）；
是否所有铅封完好无损；
特别说明
新出厂的热量表中如有少量热量和流量数据，是在出厂检测中产生的，属于正常现象公司网址。
