电子电压表
电子交流电压表使用说明书
电子交流电压表使用说明书尊敬的顾客：感谢您选择使用我们公司的电子交流电压表。
本说明书将为您提供关于电子交流电压表的详细使用方法和安全注意事项。
一、产品介绍电子交流电压表是一种用于测量电路中交流电压的仪器。
通过将电压值转换为数字信号，可以准确测量电路中的电压波动，广泛应用于家庭、工业和实验室等各种场合。
二、产品特点1.高精度测量：电子交流电压表具有高精度的测量能力，能够准确显示电压值。
2.简易操作：本产品采用直观的操作界面，简单易懂，方便用户快速上手。
3.宽量程范围：电子交流电压表具有广泛的量程范围，适用于不同电压水平的测量需求。
4.数据存储：该仪器可以存储测量结果，并具备查看历史数据的功能。
三、使用方法1.准备工作：(1)确认电子交流电压表是否处于正常工作状态。
(2)检查测试电路，确保正常通电。
(3)确认电压表的电源与测试电路的电源相匹配。
2.连接电子交流电压表：(1)将电压表的测试探头分别连接到被测电路的两个电极上。
(2)确保连接牢固，避免接触不良造成测量误差。
3.读取测量结果：(1)打开电子交流电压表，待仪器完成自检程序。
(2)在操作界面上，您可以看到测量结果的实时数值。
(3)若需存储测量结果，请按照说明书上的指引进行相关操作。
四、安全注意事项1.在使用电子交流电压表之前，请认真阅读本说明书，并按照正确的步骤进行操作。
2.使用前，请检查仪器是否完好无损，若有损坏请及时联系售后服务。
3.使用时应避免剧烈碰撞、摔落等造成器件损坏的情况。
4.请勿擅自拆卸电子交流电压表，如需维修或更换，请联系专业人员。
5.使用过程中，应注意电源的正负极连接，避免引起短路或其他意外事故。
6.禁止在湿度较大或有腐蚀性气体的环境中使用电子交流电压表。
7.未经许可，禁止将电子交流电压表用于超出其额定范围的测量。
请您仔细阅读并遵循上述使用方法和安全注意事项，以确保电子交流电压表的正常运行和您的安全。
如果您在使用过程中有任何疑问或需要技术支持，请随时与我们联系。
电压表
电压表电压表是测量电压的一种仪器1）常用电压表——伏特表符号：V2）大部分电压表都分为两个量程。
（0—3V）（0—15V）3）正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从“十”极接入流进，从“一”接入流出）量程（被测电压不能超过电压表的量程，用“试触”法选择适当量程。
4）直流电压表的符号要在V下加一个_，交流电压表的符号要再V下加一个波浪线“~”电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时,刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V(即最小分度值是0.5Ⅴ)；量程为“3Ⅴ”时,刻度盘上的每个大格表示lV，每个小格表示0.lV(即最小分度值是0.lⅤ）。
我我们可用电流表来测量电流的大小．电流表的符号是圈A．交流电压表不分正负极，正确选择量程，直接把电压表并联在被测电路的两端。
交流电压表测的电压是交流电压的有效值。
串.并联电路的电压特点串联电路两端的电压等于各部分电路两端的电压之和，U=U1+U2并联电路中，各支路两端的电压相等，U=U1=U2电压表的原理首先，我们要知道在电压表内，有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场（好象这个内容又超过你目前学的了，是初二下学期要学的，但你肯定知道电磁铁吧），这样线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。
这个表头所能通过的电流很小，两端所能承受的电压也很小（肯定远小于1V，可能只有零点零几伏甚至更小），为了能测量我们实际电路中的电压，我们需要给这个电压表串联一个比较大的电阻，做成电压表。
这样，即使两端加上比较大的电压，可是大部分电压都作用在我们加的那个大电阻上了，表头上的电压就会很小了。
可见，电压表是一种内部电阻很大的仪器，一般应该大于几千欧。
电流表是跟据通电导体在磁场中受磁场力的作用而制成的。
电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。
电子电压表的工作原理

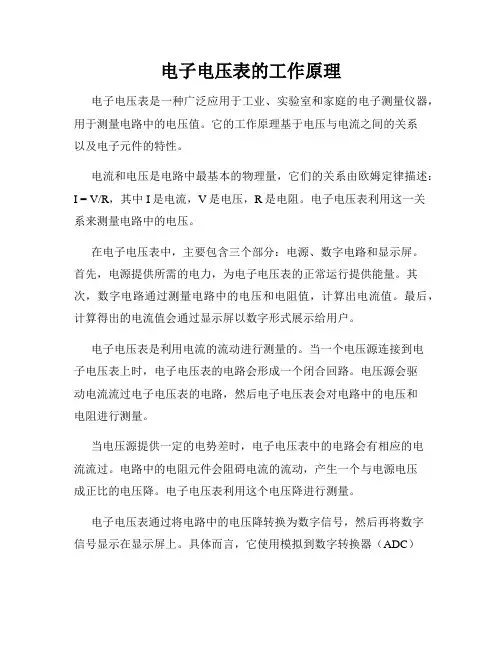

电子电压表的工作原理电子电压表是一种广泛应用于工业、实验室和家庭的电子测量仪器，用于测量电路中的电压值。
它的工作原理基于电压与电流之间的关系以及电子元件的特性。
电流和电压是电路中最基本的物理量，它们的关系由欧姆定律描述：I = V/R，其中I是电流，V是电压，R是电阻。
电子电压表利用这一关系来测量电路中的电压。
在电子电压表中，主要包含三个部分：电源、数字电路和显示屏。
首先，电源提供所需的电力，为电子电压表的正常运行提供能量。
其次，数字电路通过测量电路中的电压和电阻值，计算出电流值。
最后，计算得出的电流值会通过显示屏以数字形式展示给用户。
电子电压表是利用电流的流动进行测量的。
当一个电压源连接到电子电压表上时，电子电压表的电路会形成一个闭合回路。
电压源会驱动电流流过电子电压表的电路，然后电子电压表会对电路中的电压和电阻进行测量。
当电压源提供一定的电势差时，电子电压表中的电路会有相应的电流流过。
电路中的电阻元件会阻碍电流的流动，产生一个与电源电压成正比的电压降。
电子电压表利用这个电压降进行测量。
电子电压表通过将电路中的电压降转换为数字信号，然后再将数字信号显示在显示屏上。
具体而言，它使用模拟到数字转换器（ADC）将电压信号转换为数字信号，然后使用数码显示器将转换后的数字显示出来。
电子电压表不仅可以测量直流电压，还可以测量交流电压。
对于交流电压的测量，电子电压表会将交流电压转换为相应的直流电压，并对其进行测量。
这是因为交流电压具有正半周期和负半周期，而电子电压表只能测量直流电压。
总结起来，电子电压表的工作原理是基于欧姆定律以及电子元件的特性。
它利用电压与电流之间的关系进行测量，并将测量结果显示在数字显示屏上。
无论是直流电压还是交流电压，电子电压表都能准确地进行测量，为电路维护、故障排除等提供了重要的工具。
电压表电流表的使用方法
电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。
它们用于测量电路中的电压和电流。
电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。
以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。
如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。
2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。
注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。
如果您发现测量值不正确，可能需要检查电路的连接或更换电池。
3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。
拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。
2. 避免过载：在使用电压表和电流表时，必须避免过载。
如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。
3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。
例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。
总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。
常用电子仪器仪表介绍
上一页 下一页 返回
项目一模拟电子仪器仪表
2.面板结构图及各部件的功能 BT3CA型频率特性测试仪面板结构图如图2-11所示 BT3 CA型频率特性测试仪面板部件功能见表2-9
上一页 下一页 返回
项目一模拟电子仪器仪表
2.函数信号发生器的面板结构及各按钮(键)的功能 不同生产厂商生产的函数信号发生器有不同的外观形状，以
SG1645型功率函数信号发生器为例，说明函数信号发生器的结构和 各按钮的功能。面板结构图如图2一9所示。
七、高频信号发生器
信号发生器类型很多，按频率和波段可分为低频、高频、脉冲信 号发生器等。在电子整机产品装调中，高频信号发生器使用较多。下 面以ZN1060型高频信号发生器为例，说明其性能和使用方法。
上一页 下一页 返回
项目一模拟电子仪器仪表
2.面板装置及面板控制件作用 SG1731直流稳压、稳流电源面板装置如图2- 4所示，其控制件作
用见表2-3 3.使用万法
(1)作为双路可调电源独立使用若将该直流稳压电源作为双路可调电源 独立使用时，应将电源工作方式开关13和14都置于弹起位置，并有下 列3种选用方式: ①双路独立电压源方式。 ②双路独立电流源方式 ③双路可调电源串联使用方式。
上一页 下一页 返回
项目一模拟电子仪器仪表
1. CA8020A示波器特点 (1)交替扫描扩展功能可同时观察扫描扩展和未被扩展的波形，实现双 踪四线显示 (2)峰值自动同步功能可在多数情况下，无须调节电平旋钮就能获得同 步波形，是比较先进的功能。 (3)释抑控制功能可以方便地观察多重复周期的双重波形 (4)具有电视信号同步功能 (5)交替触发功能可以观察两个频率不相关的信号波形
电压表的工作原理是什么

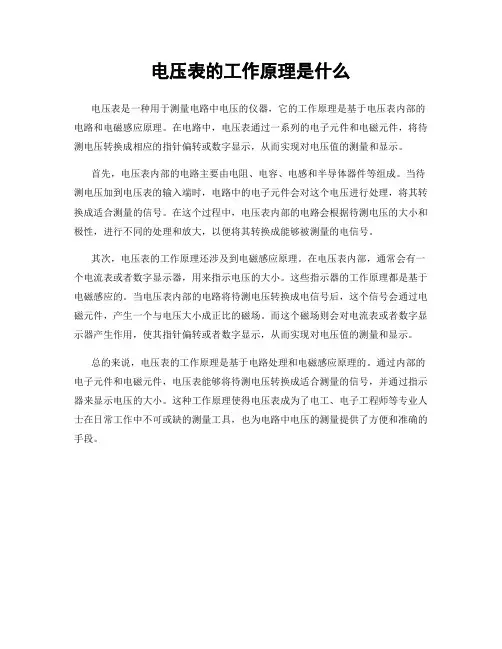

电压表的工作原理是什么
电压表是一种用于测量电路中电压的仪器，它的工作原理是基于电压表内部的电路和电磁感应原理。
在电路中，电压表通过一系列的电子元件和电磁元件，将待测电压转换成相应的指针偏转或数字显示，从而实现对电压值的测量和显示。
首先，电压表内部的电路主要由电阻、电容、电感和半导体器件等组成。
当待测电压加到电压表的输入端时，电路中的电子元件会对这个电压进行处理，将其转换成适合测量的信号。
在这个过程中，电压表内部的电路会根据待测电压的大小和极性，进行不同的处理和放大，以便将其转换成能够被测量的电信号。
其次，电压表的工作原理还涉及到电磁感应原理。
在电压表内部，通常会有一个电流表或者数字显示器，用来指示电压的大小。
这些指示器的工作原理都是基于电磁感应的。
当电压表内部的电路将待测电压转换成电信号后，这个信号会通过电磁元件，产生一个与电压大小成正比的磁场。
而这个磁场则会对电流表或者数字显示器产生作用，使其指针偏转或者数字显示，从而实现对电压值的测量和显示。
总的来说，电压表的工作原理是基于电路处理和电磁感应原理的。
通过内部的电子元件和电磁元件，电压表能够将待测电压转换成适合测量的信号，并通过指示器来显示电压的大小。
这种工作原理使得电压表成为了电工、电子工程师等专业人士在日常工作中不可或缺的测量工具，也为电路中电压的测量提供了方便和准确的手段。
电压表工作的原理
电压表工作的原理电压表是一种用来测量电路中电压的仪器。
它能够将电压转化为易于读取的数字或指针显示，帮助我们了解电路中的电压情况。
那么，电压表是如何工作的呢？我们需要了解电压的概念。
电压是指电荷在电路中流动时产生的电势差，它是电路中电子运动的推动力。
电压可以理解为电路中电子流动的推动力，类似于水管中水流的压力。
电压表的工作原理基于电流和电阻的关系。
电流是指单位时间内通过导体的电荷量，而电阻是导体对电流的阻碍程度。
电压表通过测量电路中的电流和电阻来间接测量电压。
电压表通常由一个电流表和一个电阻组成。
电流表是一个灵敏的电流计，它的内部有一个细长的线圈，通电时会受到电磁力的作用而产生转动。
而电阻则用于限制电流的流过，以保护电流表不受损坏。
当我们将电压表连接到电路中时，电路中的电流会通过电压表的电流表部分。
由于电阻的存在，电流的流过会受到一定的限制。
电压表会测量通过电流表的电流，并将其转化为易于读取的电压值。
电压表的测量原理可以简单地理解为，通过测量电路中的电流，并结合已知的电阻值，推算出电路中的电压。
电压的计算公式为U = I * R，其中U 表示电压，I 表示电流，R 表示电阻。
通过测量电流值和已知电阻值，电压表可以计算出电压的数值。
在实际使用电压表时，我们通常需要选择合适的量程和测量档位，以确保测量结果的准确性和可靠性。
电压表的量程是指能够测量的最大电压值，而测量档位则是指选择合适的电压范围以进行测量。
除了直流电压测量外，电压表还可以测量交流电压。
由于交流电的特性不同于直流电，电压表在测量交流电压时需要进行额外的处理。
一种常见的方法是使用电压表的交流电压测量档位，它可以将交流电压转化为有效值，以便准确测量。
总结起来，电压表通过测量电路中的电流和电阻来间接测量电压。
它的工作原理基于电流和电阻的关系，通过测量电流并结合已知的电阻值，推算出电路中的电压。
在使用电压表进行测量时，我们需要选择合适的量程和测量档位，以确保测量结果的准确性。
电子电压表的原理与维修
电子电压表的原理与维修1. 原理介绍电子电压表是一种测量电路中电压的仪器，它可以测量直流电和交流电，被应用于各种电子电路的测试和维修中。
它是通过把被测电路和电表连接起来，将电能转换成其他形式来测量电压的。
电子电压表基本是由放大器和ADC（模数转换器）两个部分组成。
其中放大器用于放大被测电路传来的小电信号，经过放大器的放大，电路的信号就会变大，达到与ADC能够接受的信号相符的程度。
ADC将变化的电压信号转换成数字信号，并显示出来，成为数字电压表或数显电压表。
2. 维修方法电子电压表作为一种常用的电气测量仪器，常常会出现一些问题，影响其正常检测工作。
以下是一些可能出现的问题及其解决方法：2.1 清洁维护使用电压表之前需要查看设备是否过期，如无法正常向上读数就需要更换电池。
更换电池时，需要打开电池盖子并将旧电池取出。
另外，使用完电压表后应该及时将其存放在干燥的地方。
2.2 接线问题在使用电压表前，需要将其正确地连接到被测电路上。
由于电压表的所有电线都是颜色编码的，所以用户在连接电压表时需要详细阅读其说明书上的接线图，保证其正确连接。
因为如果连接不正确，可能会对被测电路产生损坏。
2.3 外部干扰在电子测试中，环境中同样存在干扰源。
例如电气线，电焊工作等，都可能会影响检测结果。
因此，使用电压表时最好避开这些干扰源，以确保测试结果准确。
2.4 保养电子电压表使用时间长了之后，可能会无法正常放大信号，或者出现误差较大的情况。
此时，需要及时送到专业的维修机构或 authorized tech center 进行保养或维修。
3. 总结通过本文的介绍，我们了解了电子电压表的基本原理和维修方法。
在使用电压表时，必须保持正确的接线方式和清洁状态，避免连接错误和测试干扰。
在日常使用过程中，还应定期进行保养和检查，确保其正常工作。
第七章(电子电压表)
2.JFX晶体管万用表电路
3. 10mV直流电压表单元
10mV直流电压表单元是整个万用表的基础，由场效应 晶体管作前置放大，与运算放大器BG305组成负反馈放大 器，开环放大倍数可达5万倍以上，因此按以上证明,输入 电压近似等于反馈电压。 场效应管前级+运算放大器 U i U i 0U F U F I C RF
• 数字多用表(DMM)； • 校准器(Calibrator)； • 直流电压参考(DCV Reference)； • 热电转换标准(Thermal Transfer Standard) • 数字温度表； • 数字转速表； • 数字位移表；…
一、数字仪表的特点 • 准确度高——电压可达10-6数量级；一般的DVM很容易达到10-4 •输入阻抗高——DVM的输入阻抗一般都达到100兆欧； •测量范围宽—— •灵敏度高——DVM的分辨率可达0.01V；
返回本章首页
二、 JB-1B晶体管电压表:
JB-1B型电压表的频率范围2Hz ~500kHz，最小量程50µV。
前置放大 第一级衰 减电阻 第二级衰减电阻
全波均 值检波
电源部分
主放大器
三、HFJ-8超高频毫伏计
采用检波在前的方式，以提高频率特性，频率范围为 5kHz ~300MHz，通过斩波器将检波后直流，转换为交流， 避免使用直流放大器，量程范围可达3mV ~300V。
U PP SI R
峰-峰值检波电路
二、平均值检波
1.半波平均值检波
特点：由于仪表可动部分的 惯性，指针偏转角将正比于 交流电压正半波平均值。
SU U cp
特点：由于交流电压正半 波由二极管形成闭路，指 针的偏转角将正比于交流 电压负半波平均值。
电子电压表的分类与测量原理概述
[b]
转载请注明出处-仪器交易网([/b][b][/b][b])
[/b](文章来源：http://www.easyhห้องสมุดไป่ตู้)
频率转换式电子电压表利用随机取样技术或相关取样技术获得被测信号的取样信号，根据取样信号中包含的被测信号幅度及相位信息将高频被测信号转换为低频电压信号，再按照低频信号电压值测量方案进行测量。荃于频率转换原理工作的交流电子电压表可测俄频率远大于普通电子电压表被测信号频率的信号电压值，其信号频率上限可达1 GHz。
积分型A/D转换器利用被测信号电压的积分值与设定电压值之间的比较结果将被测直流电压转化为对于时间或频率的测量，而时间或频率的测量可由受控制的高速计数器完成。由于干扰信号对于积分结果的影响有限，积分型数字电压表的抗千扰能力较强。与此同时.由于积分过程相对缓慢，采用积分型A/D转换器的数字电压表在提高测量速度上受到限制。随着测量技术的发展，以积分型A/D转换器电压测量思路为基础的新方法也被陆续应用于数字电压表中。例如，脉宽调制A/D转换，这种测量方式将被测直流电压公加于预定方波信号上. 经积分与比较过程将直流电压值测址转换为多个时间差的平均值测量。脉宽调制模数转换可在保证高测量精度的前提下提高测量速度。
数字式电子电压表(数字电压表)对于直流电压具有高测龟精度.配合适当的AC/DC转换器后.仪表也可测最交流电压信号。数字电压表的基本表一般为数字直流电压表(DVM), 其核心部分之一为A/D转换器,A/1)转换器的工作原理基本类型主要为比较型和积分型.
比较型A/D转换器通过将被测直流电压值与已知的基准电压值由高到低进行逐次比较并获得对应的数字量，数字从各个位对应不同的获准电压位。比较型A/D转换器的测量速度较快.但在被测电压受到干扰的情况下，容易出现明显的测量误差。
低频电子电压表检定规程
低频电子电压表检定规程(JJG782-92)
本规程适用于频率范围2Hz～1MHz的低频电子电压表的检定。
一.技术要求
1.频率范围: 2Hz～1MHz
2.电压测量范围:100μV～3OOV
3.电压测量基本误差:士(1～3)%
4.频率附加误差:土(1～3)%
5.输入阻抗:不小于100k Ω
二.检定条件
(一)坏境条件
6.环境温度:20士5℃
7.相对湿度:(65士15)%
8.大气压力:86～106KPa
9.电源电压:220 V士2%,50Hz.
10.周围无影响仪器正常工作的电磁场干扰和机械振动.
(二)检定用仪器设备
11.检定用标准仪器
11.1交流标准电压源
11.1.1输出电压及频率范围
点频55Hz、40OHz、1KHz输出电压100μV～300 V
连续频率2HZ～1MHz输出电压大于1V
11.1.2输出电压误差：不超过被检表允许误差的:1/3
11.1.3输出信号非线性失真，不超过被检表允许误差的1/5
11.2低频标准电压表
11.2.1频率范围：2Hz～1MHz；
11.2.2电压测量范围:100mV～30O V
11.2.3电压测量误差:不超过被检表允许误差的1/3.。
【免费下载】电子电压表习题
电子电压表习题一、选择题1．用模拟交流电压表来测量非正弦波电压时，为了减少测量误差最好选用A ．均值型B ．峰值型C ．有效值型D ．三种都可以2．用平均值电压表测量峰值为10V 的三角波，其读数为A ．5.02VB ．5.55VC ．8.70VD ．10V3．欲显示12．05V 的被测电压，若测量时使用有超量程能力的3位数字电压21表,能够显示该电压的最小量程是：A ．1VB ．10VC ．100VD ．1000V4．低频毫伏表、高频微伏表、超高频毫伏表等模拟式电子电压表采用的组成方案分别是（ ）。
A 、放大-检波式、检波-放大式、外差式B 、检波-放大式、放大-检波式、外差式C 、检波-放大式、外差式、放大-检波式D 、放大-检波式、外差式、检波-放大式6、用一只并联式峰值电压表测量电压Ux=（20+10sinωt ）V ，设频率范围足够，则电压表读数为A 、21.1VB 、7.07 VC 、14.1 VD 、28.2 V7、用一只三位半的数字电压表的10V 挡去测量一只标称值为12V 的蓄电池的端电压，所显示的读数可能是：A 、12B 、1或－1C 、12.005D 、13.128、用3位数字电压表的直流20V 档测量15V 左右的电压，可能显示的数值12为（ ）。
A 、15B 、14.998C 、14.98D 、14.99.最大显示数字为19999的数字电压表在200mV 档上的分辨力是（ ）A.10-2VB.10-3VC.10-4VD.10-5V15. 高频电压表和超高频电压表一般采用（ ）检波器。
A ．均值B ．有效值C ．峰—峰值D ．峰值10、设被测电压的频率在电压表的频率范围内，用（ ）电压表测得图1-15电压波形的示值为3.46V 。
A 、并联式峰值B 、有效值C 、均值D 、串联式峰值11、位DVM 0.2V量程的分辨力为（ ）。
A、0.1VB、0.01VC、0.1mvD、0.01mv12.欲显示12.05V的被测电压，若测量时使用有超量程能力的3½数字电压表，能够显示该电压的最小量程是：A.1VB.10VC.100VD.1000V13.用峰值电压表测量ƒ=10ΚΗΖ，幅度为3V，占空比δ=50%的矩形脉冲波，则表的示值为A.2.12VB.4.24 VC.1.5 VD.3V14、在实验中，利用同一块峰值电压表测量幅度相同的正弦波、三角波、方波，读数是（）。
电子电压表的分类
A/D转换器是数字电压表的核心。
电子电压表的分类
电子电压表的分类
1、模拟式电压表 （1）分类
超低频（1kHz以下率分类
视频（30MHz以下） 高频或射频（300MHz以下） 超高频（300MHz以上）电压表
电压表（基本量程为V量级）
② 按测量电压量级分类 毫伏表（基本量程为mV量级）
均值电压表 ③ 按检波方式分类 峰值电压表 有效值电压表 检波-放大式电压表 ④ 按电路组成形式分类 放大-检波式电压表 外差式电压表
（2）组成方案 ①放大—检波式（视频毫伏表 ）：先放大再检波，因此灵敏度很 高，通频带窄。
②检波—放大式：先检波再放大，因此通频带很宽,灵敏度较低。
③外差式电压表（高频微伏表 ） 灵敏度高，通频带宽。
被测信号通过输入电路后，在混频器中与本机振荡器的振荡 信号混频，输出频率固定的中频信号，经中频放大器放大后进入 检波器变换成直流电压，驱动直流表头指针偏转。
2、数字电压表（DVM）
数字式电压表首先对被测模拟电压进行处理、量化，再由 数字逻辑电路进行数据处理，最后以数码形式显示测量结果。
图示DVM只能测量直流电压，要测量交 流电压需附加一个交流—直流变换器。
直流数字电压表主要根据A/D转换器的转换原理不同，可分为 以下几种类型。 （１）比较型数字电压表 测量精确度高、速度快，但抗干扰能力差。 （２）积分型数字电压表 抗干扰能力强，成本低，但转换速度慢。 （３）复合型A/D转换器 将比较型和积分型结合，取其各自优点，兼顾精确度、速度、 抗干扰能力，从而适用于高精度测量。
数字电压表与数字多用表
R U x2 7 T C 0 U R N 2 7 C N 1 T 0 2 U 7 R NN 2 C T 0 0
整理，得 U x 2 1 U N 4 N 1 N 2 2 1 U N 4 N
对UN的反向积分分成一次粗积分和一次精积分。这样做的目 的是缩短积分时间，并保证原有的准确度。
抗干扰性差： 间接式：转换速度慢；
抗干扰性强；
主要技术特性： • 量化误差； • 模拟误差；
偏移误差； 增益误差； 非线性误差； • 转换时间；
偏移误差 增益误差 非线性误差
一 、逐次逼近式A/D转换器 基于电位差计原理。
D/A转换
标准电压源
输入
比较器 输入电路
数码寄存器 脉冲分配器
译码显示器
时钟
• 各量程的测量范围、误差大小； • 超量程能力； • 量程切换方式
(2) 分辨力 指DVM能够读取的被测电压的最小变化值，或显示器
末位跳一个字所需的输入电压值。
(3) 抗干扰能力
SMRR20log显 串示 模值 干产 扰生 电的 压最 的大 峰误 值差 CMRR20log显共示模值干产扰生电的压最的大峰误值差
位
0000~9999——4位
(6) 测量速度
测量速度指在单位时间内，仪表以规定的准确度完成的 最大测量次数。它主要取决于A/D转换速度和运放响应时间。
(7) 误差的表示 ( a % V n b % V M )
A/D转换器
分类：逐次逼近式； 间接式 ： 双斜积分式； 压频转换式； 复合式；
特点： 直接比较式：转换速度快；
（2） 频率范围宽：适用频率范围约为几赫到 几千兆赫
（3） 灵敏度高：最低电压可测到微伏级 （4） 电压测量范围广：仪表的量程分档可以 从几百伏一直到1mV
电子电压表习题
电子电压表习题一、选择题1．用模拟交流电压表来测量非正弦波电压时，为了减少测量误差最好选用A ．均值型B ．峰值型C ．有效值型D ．三种都可以2．用平均值电压表测量峰值为10V 的三角波，其读数为A ．5.02VB ．5.55VC ．8.70VD ．10V3．欲显示12．05V 的被测电压，若测量时使用有超量程能力的321位数字电压表,能够显示该电压的最小量程是：A ．1VB ．10VC ．100VD ．1000V4．低频毫伏表、高频微伏表、超高频毫伏表等模拟式电子电压表采用的组成方案分别是（ ）。
A 、放大-检波式、检波-放大式、外差式B 、检波-放大式、放大-检波式、外差式C 、检波-放大式、外差式、放大-检波式D 、放大-检波式、外差式、检波-放大式6、用一只并联式峰值电压表测量电压Ux=（20+10sinωt ）V ，设频率范围足够，则电压表读数为A 、21.1VB 、7.07 VC 、14.1 VD 、28.2 V7、用一只三位半的数字电压表的10V 挡去测量一只标称值为12V 的蓄电池的端电压，所显示的读数可能是：A 、12B 、1或－1C 、12.005D 、13.128、用312位数字电压表的直流20V 档测量15V 左右的电压，可能显示的数值为（ ）。
A 、15B 、14.998C 、14.98D 、14.99.最大显示数字为19999的数字电压表在200mV 档上的分辨力是（ ）A.10-2VB.10-3VC.10-4VD.10-5V15. 高频电压表和超高频电压表一般采用（ ）检波器。
A ．均值B ．有效值C ．峰—峰值D ．峰值10、设被测电压的频率在电压表的频率范围内，用（ ）电压表测得图1-15电压波形的示值为3.46V 。
A 、并联式峰值B 、有效值C 、均值D 、串联式峰值11、位DVM 0.2V 量程的分辨力为（ ）。
A、0.1VB、0.01VC、0.1mvD、0.01mv12.欲显示12.05V的被测电压，若测量时使用有超量程能力的3½数字电压表，能够显示该电压的最小量程是：A.1VB.10VC.100VD.1000V13.用峰值电压表测量ƒ=10ΚΗΖ，幅度为3V，占空比δ=50%的矩形脉冲波，则表的示值为A.2.12VB.4.24 VC.1.5 VD.3V14、在实验中，利用同一块峰值电压表测量幅度相同的正弦波、三角波、方波，读数是（）。
电子电压表(毫伏表)的使用方法
电子电压表(毫伏表)的使用方法电子电压表(毫伏表)电子电压表也称为毫伏表，其频带可达几Hz～几GHz，被测电压范围从零几u V～lkV，内阻可大于lM Ω，故电子电压表被广泛用于测量高频、高阻电子电路的交流电压。
值得指出的是，万用表交流电压档的频率特性差(一般为45～1000Hz)，内阻低(一般几kΩ～几十k Ω)，故一般只用于工频测量。
常用放大-检波式电子电压表原理框图如图2-4-9所示。
其中，阻抗变换器具有高输入阻抗和低输出阻抗，以提高电压表的输入阻抗；可变分压器用来扩大量程；交流放大器用来提高电压表的灵敏度(可达到mV量级)；检波器为平均值检波器，把交流变为直流，输出直流电流流过表头从而推动指针偏转。
．图2-4-9放大-检波式电压表方框图下面介绍常用的GB-98型和DA-16型毫伏表，其面板图如图2-4-l0和图2-4-ll 所示。
GB-98型毫伏表是一种放大-检波式电子管电压表，测频上限仅为200kHz，可测mV 级小信号。
DA-16型毫伏表是一种放大-检波式晶体管化电压表，测频上限为lMHz，可测lμV级小信号。
DA-16型晶体管毫伏表的面板结构与GB-9B型电子管毫压表相似，其使用方法相同，故下面以GB-9B型为例，介绍毫伏表的面板结构与使用方法。
图2-4-10 GB一9B型毫伏表面板图(1)面板装置简介①量程选择开关电子电压表(毫伏表)的使用方法 10mV～300V共l0档。
②表盘级表盘上有三条刻度线供读数用：第一条刻度线(0～10)：是lomV、100mV、1V、10V、100V五档量程时的读数刻度。
第二条刻度线(0～30)：是30mV、300mV、3V、30V、300V五档量程时的读数刻度。
第三条刻度线(-12～+2)：是作电平表用时的分贝读数刻度。
③输入被测电压由此输入机内。
④零头调整调表头零点用。
此外还有电源开关、指示灯等。
(2)使用方法①选择量程图2-4-11 DA-16型毫伏表面板按被测量大小选择合适的量程；若不知道被测量的大小时，可从大量程开始逐步减小到指针有指示为止。
电子测量实验 (2)
实验二电子电压表实验
一. 实验目的
1、掌握电压表的刻度特性
2、测试电子电压表的检波特性和波形误差
二. 实验准备
同实验一
三. 实验仪器
1、电子毫伏表
2、数字万用表
3、低频信号发生器
4、通用示波器
四. 实验内容
1、电压刻度和电平刻度的对应关系
观察电子电压表的量程和表头刻度，纪录下列各点的电压值和分贝值
2、波形特性和波形误差
用示波器监视函数发生器输出波形，使其显示高度保持不变（如8cm），并将不同波形的输出信号用毫伏表测量，记录其读数值。
测试条件：频率f x=1kHz
正弦波有效值V x=1V
从测试结果证明所使用的毫伏表中采用什么类型检波器。
平均值检波器
五. 思考题
1、应用均值表和峰值表测量非正弦波时，如何进行波形换算？
答：被测信号是非正弦波形，示值Ua没有直接意义，只有乘以0.9才是被测量号的平均值。
2、波形示值相对误差如何定义？
答：相对误差=|（电压表有效值-电压表读数）|/电压表读书
3、如用有效值电压表直接测量上述几种波形的电压时，其示值读数应多大？
答：正弦波：1.06
矩形波：1.5
锯齿波：0.86
脉冲波：1.34。
电压表测试电压的原理
电压表测试电压的原理电压表是电工和电子测量中不可或缺的工具，用于测量电路中两点之间的电位差，也即电压。
电压表能够为我们提供关于电路状态的重要信息，从而帮助我们分析电路的工作情况、进行故障诊断以及设备的维护。
那么，电压表是如何工作的，其测试电压的原理又是什么呢？本文将详细阐述电压表测试电压的原理及其相关工作原理。
一、电压表的基本构造电压表通常由测量机构和显示部分组成。
测量机构是实现电压测量的核心部件，包括电阻、电感、电容等元件以及将这些元件连接起来的电路。
显示部分则用于将测量结果以直观的方式展现出来，可以是机械指针、数字显示屏等。
二、电压表的工作原理电压表的工作原理主要基于欧姆定律，即电流、电压和电阻之间的关系：I = U/R （I表示电流，U表示电压，R表示电阻）。
当电压表并联接入电路时，由于电压表的内阻非常大，因此流过电压表的电流非常小，可以近似认为电压表不消耗电能，不影响电路的工作状态。
这样，电压表所测量的电压就近似等于电路中两点之间的实际电压。
三、电压表的测量原理1. 磁电式电压表磁电式电压表是一种基于磁场对通电导线作用力的原理制成的电压表。
当测量机构的线圈中通入电流时，线圈在磁场中受到力的作用而偏转，带动指针指示出被测电压的大小。
磁电式电压表的优点是灵敏度高、测量准确，但其测量范围相对较小，一般适用于直流电压的测量。
2. 电磁式电压表电磁式电压表是一种基于电磁感应原理制成的电压表。
当测量机构的固定线圈中通入被测电压时，会在可动铁芯中产生感应电流，从而产生电磁力使铁芯偏转，带动指针指示出被测电压的大小。
电磁式电压表的优点是结构简单、成本低，但其灵敏度较低，测量误差较大，适用于交流电压的测量。
3. 数字式电压表数字式电压表是一种基于模数转换技术制成的电压表。
它将被测电压转换成数字信号，通过数字显示屏显示出来。
数字式电压表的优点是测量准确度高、显示直观、功能丰富（如自动量程切换、数据存储等），但其价格相对较高。
