铁路信号电源系统对地漏泄电流测试的实现方法与分析
泄漏电流的测量方法
泄漏电流的测量方法泄漏电流是指电气设备或电路中不应存在的电流通过绝缘材料或其他非导电材料流向地面或其他导电部分的现象。
它可能会导致电气设备的故障、电击事故甚至火灾等安全问题。
因此，对泄漏电流进行准确测量和监测非常重要。
本文将介绍几种常见的泄漏电流测量方法。
一、直流电桥法直流电桥法是一种常用的泄漏电流测量方法。
它基于电桥平衡原理，通过调节电桥上的电阻，使得电桥输出电压为零，从而测量出泄漏电流的大小。
这种方法适用于对小电流进行测量，具有测量精度高、稳定性好的特点。
二、交流电桥法交流电桥法是另一种常见的泄漏电流测量方法。
与直流电桥法不同的是，交流电桥法使用交流信号进行测量。
通过调节电桥上的电阻和电容，使得电桥输出电压为零，从而测量出泄漏电流的大小。
这种方法适用于对较大电流进行测量，具有测量范围广的特点。
三、电流夹具法电流夹具法是一种非接触式的泄漏电流测量方法。
它通过夹具将被测电路或设备的导线穿过，利用夹具感应出电流信号，并将其转化为电压信号进行测量。
这种方法具有操作简便、测量速度快的优点，适用于对复杂电路或设备进行泄漏电流测量。
四、电流互感器法电流互感器法是一种常见的泄漏电流测量方法。
它利用电流互感器感应出被测电路中的泄漏电流信号，并将其转化为电压信号进行测量。
这种方法适用于对大电流进行测量，具有测量范围广、精度高的特点。
五、数字电流表法数字电流表法是一种简单直接的泄漏电流测量方法。
它利用数字电流表直接测量被测电路中的泄漏电流大小。
这种方法适用于对小电流进行快速测量，具有操作方便、测量速度快的特点。
六、综合测量法综合测量法是一种结合多种测量方法的泄漏电流测量方法。
它通过使用多种测量仪器和方法，对被测电路或设备的泄漏电流进行全面、准确的测量。
这种方法适用于对复杂电路或设备进行精确测量，具有测量精度高、可靠性强的特点。
泄漏电流的测量方法有直流电桥法、交流电桥法、电流夹具法、电流互感器法、数字电流表法和综合测量法等多种。
什么是漏电流测试和测量,它是如何完成的
什么是漏电流测试和测量，它是如何完成的泄漏电流是从设备中的DC或AC电路流到地面或框架的电流，可以来自输出或输入。
如果设备未正确接地，则电流会流经人体等其他路径。
如果地面无能或无意或有意中断，也会发生这种情况。
当在地和通电部件或导体之间发生无意的电连接时，设备中的漏电流流动。
地可以是零电压或接地的参考点。
理想情况下，从电源单元泄漏的电流应流过接地连接并进入设备接地。
构成电容器和半导体等元件的材料的不足是泄漏电流的主要原因。
在电容器的情况下，这导致小电流泄漏或流过电介质。
该测量在设备的电气安全测试期间完成。
测量流过保护导体或地球金属部分的电流。
特高压电力专业生产电测设备，介绍泄漏电流测量为何重要？电气系统通常由接地技术组成，如果发生绝缘故障，该技术可提供屏蔽以防止电击。
接地系统包括将仪器连接到地面的接地杆。
如果发生电源线和导电部件之间绝缘的灾难性故障，电压将被推到地。
由此事件产生的电流将流动，导致断路器打开或保险丝熔断，从而避免电击危险。
显然，如果地面或地面连接被意外或故意侵入，则存在电击危险。
如果存在泄漏电流，则可能发生冲击的可能性大于假设。
即使在没有绝缘故障的情况下，流过接地棒的漏电流的侵入仍然会对同时遇到未接地系统和地的人造成电击威胁。
当涉及医疗应用领域时，这是一个巨大的问题，患者可能是电击的接收器。
如果患者身体虚弱或无意识，或者电流流入内脏，则可能会导致休克。
非接地设备提供的双层绝缘确保了保护。
这种情况下的安全性是确定的，因为两层绝缘层都不可能一起坍塌。
然而，导致泄漏电流的情况仍然存在并且必须加以考虑。
因此，您如何根除或减少漏电流的结果？测量漏电流，然后确定原因。
测试的目的是测量当人触摸电气产品时通过人的电流量。
在泄漏电流测量期间完成了什么？使用特别设计用于确定泄漏电流的仪表。
流过接地棒的电流通过将电表与接地连接串联连接来量化。
对于数据处理设备，接地连接是未密封的，并且测量流到电力线的中性侧的电流。

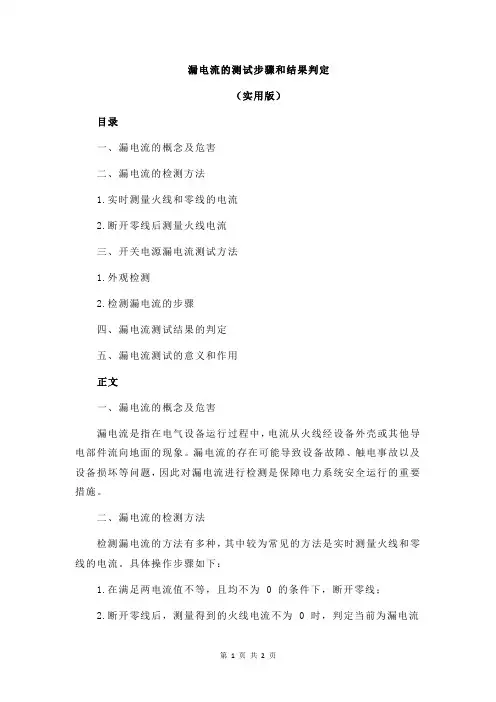

漏电流的测试步骤和结果判定
漏电流的测试步骤和结果判定（实用版）目录一、漏电流的概念及危害二、漏电流的检测方法1.实时测量火线和零线的电流2.断开零线后测量火线电流三、开关电源漏电流测试方法1.外观检测2.检测漏电流的步骤四、漏电流测试结果的判定五、漏电流测试的意义和作用正文一、漏电流的概念及危害漏电流是指在电气设备运行过程中，电流从火线经设备外壳或其他导电部件流向地面的现象。
漏电流的存在可能导致设备故障、触电事故以及设备损坏等问题，因此对漏电流进行检测是保障电力系统安全运行的重要措施。
二、漏电流的检测方法检测漏电流的方法有多种，其中较为常见的方法是实时测量火线和零线的电流。
具体操作步骤如下：1.在满足两电流值不等，且均不为 0 的条件下，断开零线；2.断开零线后，测量得到的火线电流不为 0 时，判定当前为漏电流状态。
三、开关电源漏电流测试方法开关电源漏电流测试主要包括外观检测和检测漏电流的步骤。
外观检测的目的是检查开关电源裸板产品的外观情况是否良好，有无损坏、变形等问题。
检测漏电流的步骤如下：1.将测量线接于 PT 的开口三角端；2.注入微弱的异频测试信号，避免对继电保护和 PT 本身产生影响；3.测量漏电流数据，判断是否存在漏电流现象。
四、漏电流测试结果的判定根据漏电流测试结果，可以对设备的绝缘状况进行评估。
当漏电流值超过规定值时，说明设备的绝缘存在问题，需要进行维修或更换。
漏电流值在规定范围内，设备可以正常运行。
五、漏电流测试的意义和作用漏电流测试对于保障电力系统的安全运行具有重要意义。
通过对漏电流的检测，可以及时发现设备的故障和隐患，防止触电事故的发生，确保人员和设备的安全。
泄漏电流测试仪的操作方法及使用注意事项
泄漏电流测试仪的操作方法及使用注意事项泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
按照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。
泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2，后者容抗为XC=1/2pfc与电源频率成反比，分布电容电流随频率升高而增加，所以泄漏电流随电源频率升高而增加。
例如：用可控硅供电，其谐波分量使泄漏电流增大。
泄漏电流测试仪主要由阻抗变换、量程转换、交直流变换、放大、指示装置等组成。
有的还具有过流保护、声光报警电路和试验电压调节装置，其指示装置分模拟式和数字式两种。
操作方法1、插上电源，接通电源开关，电源指示灯亮;2、选择电源量程，按下所需电流按钮;3、选择泄漏电流报警值;4、选择测试时间;5、将被测物接入测量端，启动仪器，将试验电压升至被测物额定工作电压的1.06倍(或1.1倍)，切换相位转换开关，分别读取二次读数，选取数值大的读数泄漏电流值。
当转换开关K与零线接通时，测试仪所采样的是中线与外壳间的泄漏电流;当K与相线接通时，测试的是相线与外壳间的泄漏电流。
必须注意的是：K与零线接通或K与相线接通，泄漏电流不一定一样。
这是因为家用电器绝缘弱点的位置是随机的。
因此，泄漏电流测试应通过K转换极性，取其中的较大值作为被测电热器具的泄漏电流值。
测试注意事项1、在工作温度下测量泄漏电流时，如果被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能可靠的物质绝缘垫与地绝缘。
否则将有部分泄漏电流直接流经地面而不经过仪器，影响测试数据的准确性。
2、泄漏电流测量是带电开展测量的，被测电器外壳是带电的。
因此，试验人员必须注意安全，各式各样试验室应制订安全操作规程，在没有切断电流前，不得触摸被测电器。
3、应尽量减少环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定的泄漏电流值较大。
铁路信号电源系统对地漏泄电流测试的实现方法与分析
铁路信号电源系统对地漏泄电流测试的实现方法与分析摘要本文主要介绍了对于铁路信号电源系统对地漏泄电流产生的原因及测试方法，用于早期发现信号电源系统对地绝缘不良，避免产生混电故障，保证铁路信号设备安全可靠运行。
关键词铁路信号电源屏漏流测试一、电源对地漏泄电流产生原因铁路信号设备为了满足控制电路故障导向安全要求，需要每路电源之间互相隔离。
故铁路信号电源输出均隔离后并采用浮地设计以对地绝缘，避免通过大地将各路电源混电。
铁路信号设备电源均由电源屏设备提供，电源屏及其输出电缆在现场环境中，由于施工工艺或器件老化等原因，会造成电源输出对地绝缘不良，由于大地可视为一个良导体，这时如多路均绝缘不良，极易产生混电故障。
如KZ/KF电源主要用于动作各种继电器、点亮主副电源表示灯及为部分电铃供电；JZ/JF电源主要用于点亮控制台信号复示器、光带表示灯、道岔定反位表示灯等各种表示灯和复示器。
如果KZ/KF电源和JZ/JF电源间因对地绝缘值降低造成混电，将会造成继电器误动、控制台表示灯乱显示、联锁关系失效等，给信号设备的正常运行造成不良后果。
由于电源的特性，同一电源单根接地并不能产生电流泄露，同回路中两根均接地就会产生电源回路，产生漏泄电流。
二、电源对地漏泄电流测试的实现方法目前电源对地漏泄电流测试方法如下图所示，假定该电源输出“-”端绝缘不良，接地电阻RD为X兆欧，通过电缆切换，将“+”通过漏流盒接地，电源通过接地电阻RD、大地、漏流盒构成回路，回路中产生漏泄电流，回路中电流I+、I-相等，该电流即为电源对地漏流。
该电流的测试方法为在漏流盒中电阻取电压，间接测试电流的方式，即漏泄电流I=U1/1KΩ（直流测试）=U2/50Ω（交流测试）。
上图中，真实的漏流测试应为电流表直接将“+”接地，即漏流盒中电阻为0Ω，电流表直接串接接地测试，则漏泄电流I=I+=I- =U/RD实际测试中漏流盒中电阻为1.05KΩ，则漏泄电流I'=U/(RD+1.05KΩ）该测试方法中由于漏流盒中串接了1.05KΩ电阻，理论上会存在一定的误差，现在我们计算串接漏流盒对测试精度的影响。
泄漏电流实验分析
泄漏电流实验分析摘要本文从高压回路限流电阻、二极管工作电压的选择等实验注意事项和操作要点,从而分析了高压连接导线对地泄漏电流、空气温度对表面泄漏电流的影响,测量中的异常现象及初步分析以及对测量结果的分析判断。
关键词泄露;电流实验;泄漏电流1 泄漏电流实验注意事项和操作要点1)高压回路限流电阻的选择原则:应将短路电流限制在二极管短时容许的范围内,又不致造成过大的压降,并能保证过流继电器可靠动作。
当被试品击穿时,过流继电器应在0.02s内切断电源;2)二极管工作电压的选择:在上述半波整流线路中,最高试验电压不得超过其额定值的一半;3)微安表接于高压侧时,绝缘支住应牢固可靠,防止摇摆倒塌;4)试验设备的布置要紧凑、连接线要短,宜用屏蔽导线,既要安全又便于操作,又要有足够的距离,接地线应牢固可靠;5)应将被试品表面擦拭干净,并加屏蔽,以消除被试品表面脏污带来的测量误差;6)能分相试的被试品应分相试验,非试验相应短路接地;7)试验电容量小的被试品应加稳压电容;8)试验结束后,应对被试品进行充分放电,最好通过电阻放电;9)试验必须符合电气安全规程的要求,试验中使用的绝缘工具必须经试验合格;10)按接线图接好线,并由专人认真检查接线和仪器设备,当确认无误时,方可通电及升压;11)在升压过程中,应密切监视被试设备、试验回路及有关表计。
微安表的读数应在升压过程中按规定分阶段进行,且需要一定的停留时间,以避开吸收电流;12)在测量过程中,若有击穿、闪络等异常现象发生,应马上降压,以断开电源,并查明原因,详细记录,待妥善处理后,再继续测量;13)试验完毕,降压、断开电源后,均应对被试设备进行充分放电。
放电前先将微安表短接,并先通过有高阻值电阻的放电棒放电,然后直接接地;14)若是三相设备,同时应该进行其他两相测量;15)按照规定的要求详细记录;16)直流高压在200kV及以上时,尽管试验人员穿绝缘鞋且处在安全距离以外区域,但由于高压直流离子空间电场分布的影响,会使几个邻近站立的人体上带有不同的直流电位。
机车供电系统漏电流检测及改进
机车供电系统漏电流检测及改进机车供电系统是铁路机车运行的重要组成部分之一。
在机车供电系统中，对于漏电流的检测和改进，不仅可以保障机车的安全运行，还能减少故障发生率和维护成本，提高机车的整体可靠性和安全性。
下面我们来详细了解一下机车供电系统漏电流检测及改进。
一、机车供电系统漏电流的产生及危害在机车供电系统的运行中，漏电流的产生是一件很常见的事情。
漏电流是指无论直流电还是交流电都会发生的现象，其产生原因主要是因为机车供电系统设备老化或者损坏，还有可能是因为有些设备不合格或者不符合标准。
漏电流一旦超出了系统的承受能力，就会对机车的运行安全产生直接的危害，可能会导致机车电气设备的损坏、线路短路等故障，影响机车的正常运行。
二、机车供电系统漏电流检测方法为了尽可能减少机车供电系统中的漏电流，必须对其进行检测和处理。
通常，机车供电系统漏电流可以采用以下几种方法来进行检测：1. 采用电感式漏电流检测仪电感式漏电流检测仪主要通过感应机车供电系统中的漏电流，然后根据感应信号进行检测。
这种检测方法适用于机车供电系统中的直流电，其准确度相对较高，可以有效识别出不同漏电流的类型和大小。
2. 采用碳黑型感应电流传感器碳黑型感应电流传感器也是检测机车供电系统的漏电流的一种有效方法，该传感器可以通过感应机车供电系统中的交流电模式，然后进行检测。
传感器的优点是能够在很大的范围内感应漏电流，适用于不同规格的机车供电系统进行检测。
三、机车供电系统漏电流的改进方法针对机车供电系统中的漏电流，需要及时进行改进和处理，以保证机车的安全运行。
针对漏电流的改进方法有很多，下面我们列举一些常用的方法：1.对机车供电系统线路进行彻底检查和维修，清除线路上的污垢、结垢、短路等导致漏电流的因素，确保线路的畅通和正常运行。
2.进行设备更换或维修，更换老化或损坏的设备，同时也要完善设备维护预防措施，定期检查和维护机车供电系统的各个设备和组件，提高设备的使用寿命。
大秦线ZFW-2000A轨道电路漏泄成因分析及对策
大秦线ZFW-2000A轨道电路漏泄成因分析及对策作者：靳琛来源：《科技创新导报》 2013年第14期靳琛(山西省太原铁路局电务处太原 030013)摘?要：针对大秦线ZPW-2000A区段道床漏泄大问题，太原铁路局电务处组织相关部门、单位进行了现场调研，对产生漏泄的原因进行了较为系统的分析，并提出了具体解决建议。
由于大秦线道床漏泄大问题涉及面广，原因较为复杂，彻底的解决方案需要在综合研究、并经实践验证后确定。
关键词：大秦线轨道电路漏泄中图分类号：TU2 文献标识码：A 文章编号：1674-098X(2013)05(b)-0122-022008年以来，大秦线道床漏泄呈逐年加重趋势，特别是春季因降雨造成大秦线ZPW-2000A轨道区段大面积红光带，给运输生产带来严重影响。
2012年2月11-14日，秦皇岛地区大雾，2月22日降雨雪，造成重车线轨道区段电压普遍下降，现场工区对95个区段电压进行了调整，其中9个区段发送器、接收器已调至极限值，轨道电路仍无法可靠工作。
为解决以上问题，2012年3月7日-8日，电务处组织对大秦线部分电压下降严重区段进行了现场调查，具体为：493中继站4944G、迁西站5136G、罗家屯站5340G、后营站S1LQG 共4个区段。
通过信号集中监测数据的分析和环境模拟测试等方法，对道床漏泄造成电压突变原因进行了分析。
1 现场调查情况1.1 总体特点汇总历年技术统计资料和现场调查情况，发现大秦线道床漏泄大问题存在以下特点：(1)道床漏泄大情况主要发生在重车线。
轻车线程度较轻，未因漏泄大产生轨道电路“红光带”。
(2)漏泄大现象均发生在每年初春的前几场小雨或大雾之后，经过一场大雨后通常就显著减弱。
(3)2005年大秦线刚完成改造时年运量为2亿?t，到2012年已经达到4.4亿?t。
随着运量的不断增加，道床漏泄大情况呈现越来越严重的趋势。
(4)为防止煤炭凝固结块影响卸车，冬季需在装车时对列车喷洒防冻液，一列需喷洒约30?t。
高铁高压供电设备之绝缘试验的基本原理—泄漏电流的测量和直流耐压试验
泄漏电流的测量和直流耐压试验
通过泄漏电流与试验电压的关系曲线，可进一步分析绝缘的状况。如果泄漏 电流随电 压增长较快或急剧上升，则表明绝缘状况不良或内部有缺陷。
泄漏电流的测量和直流 耐压试验
01 注意事项 02 试验结果的分析和判断
泄漏电流的测量和直流耐压试验
一、注意事项 1 在直流高压试验时，加在被试品上的试验电压脉动系数应不大于3%。
2 直流泄漏电流测量时，微安表必须进行保护。
泄漏电流的测量和直流耐压试验
对绝缘进行直流耐压试验时，为避免在电源合闸的瞬间产生过电压，应从
3
0开始升压。 4 试验结束后，必须对被试品进行充分放电。
泄漏电流的测量和直流耐压试验
5 温度对泄漏电流的测量结果影响显著。 6 试验前必须擦净表面，并应用屏蔽电极。
试验前对被试品进行充分放电，使被试品绝缘中的残余电荷释放殆尽，
7
以免 影响泄漏电流的数值。
泄漏电流的测量和直流耐压试验
二、试验结果的分析和判断
泄漏电流的测量
泄漏电流的测量
电力行业标准规定，电力设备及电缆常要进行直流耐压试验，同时要进行泄漏电流测量。
反映瓷质绝缘的裂纹，夹层绝缘的内部受潮，局部松散断裂，绝缘油劣化，沿面炭化，较绝缘电流放加的直流电压较高，可能会发觉表不能发觉的尚未完全贯穿的集中性缺陷或弱占，灵敏度比表高。
规章：
①直流电压逐步上升，最终达到规定值
②对于良好绝缘，泄漏电流应随电压值线性上升
③在规定的电压下，泄漏电流不应随时间延长增大
④读泄漏电流值的时间规定为到达试验电压后min
⑤要记录品的湿度和环境温度
⑥测得结果应与上一次无明显变化
方法：
（1）微安表直读法测泄漏电流
测高压绕组对低压绕组及外壳，铁心之间主绝缘的泄漏电流为防止高压引线电晕对测量的影响，接表引线及仪表屏蔽起来，屏蔽接地以减小测量误差，一般做安表在高压引线中测量值比较精确——直流高压电流和试品被测端子之间。
（2）光电法测量泄漏电位
电力设备，电缆泄漏电流测量——传流方法——做安表接在直流高压电流和试品被测端子之间。
缺点：仪表处于高电位，远离测试人员，读数，换量程不均。
光电法新技术优点，电——光——电，数学表显示，低压端掌握台掌握
很好地将处于高电位的检测系统和低电们显示掌握系统绝缘起来。
泄漏电流测试原理
泄漏电流测试原理
泄漏电流测试是一种常用的电气安全性测试方法，用于检测电器或设备中是否存在漏电问题。
该测试通过测量电气设备与地面之间的电流差异，来判定设备是否存在漏电现象。
以下是泄漏电流测试的原理：
1. 测试仪器：通常使用数字万用表或专用的泄漏电流测试仪器进行测试。
这些仪器可以测量非常小的电流值。
2. 模拟地面：在进行泄漏电流测试时，一般需要将电气设备接地，以模拟实际使用条件下的接地情况。
3. 测试方法：将测试仪器的一根探头接地，将另一根探头接触需要测试的电器或设备的金属外壳或其他可触及的部位。
测试仪器将测量出设备外壳与地面之间的电流差异。
4. 电流标准：根据不同的应用场景和国家标准，对泄漏电流的允许值有具体的规定。
例如，工业设备通常要求泄漏电流低于几毫安（mA），而家用电器则通常要求低于几十微安（μA）。
5. 判定标准：根据测量的泄漏电流值与相应的电流标准进行比较，可以判断出设备是否存在漏电问题。
如果泄漏电流值超过了标准范围，可能意味着设备绝缘损坏或存在其他安全隐患。
需要注意的是，泄漏电流测试是非常敏感的，甚至可以检测出微弱的泄漏电流。
因此，在进行测试时，应确保测试环境干燥，
避免湿度影响测试结果。
另外，还要注意安全操作，避免触电风险。
漏电流的测试步骤和结果判定
漏电流的测试步骤和结果判定一、引言漏电流是指电气设备或电路中未经预期的路径流失的电流，通常由绝缘损坏、设备老化或不当使用等原因引起。
漏电流的存在可能会导致电器故障、触电危险甚至火灾等严重后果。
因此，对漏电流进行测试和结果判定非常重要。
本文将介绍漏电流测试的步骤和结果判定方法。
二、漏电流测试步骤漏电流测试是通过测量电路中的漏电流来判断电器的安全性能。
下面是漏电流测试的具体步骤：2.1 准备工作在进行漏电流测试之前，需要进行一些准备工作： 1. 确保测试仪器的正常工作。
检查测试仪器的电源、探头和连接线等是否正常，确保其可靠性和准确性。
2. 断开电器的电源。
在进行测试之前，必须将电器的电源断开，以避免触电危险。
2.2 连接测试仪器将测试仪器的探头分别连接到电器的线缆上，确保连接牢固可靠。
根据测试仪器的说明书，选择合适的测试模式和量程。
2.3 进行测试按下测试仪器上的测试按钮，开始进行漏电流测试。
测试仪器会自动测量电路中的漏电流，并显示在仪器的屏幕上。
在测试过程中，需要保持测试仪器和电器的连接稳定。
2.4 记录测试数据测试完成后，将测试仪器上显示的漏电流数值记录下来。
同时，还需要记录测试的时间、测试仪器的型号和序列号等相关信息。
三、漏电流结果判定方法通过漏电流测试得到的数据，需要进行结果判定，以确定电器的安全性能。
以下是常用的漏电流结果判定方法：3.1 标准值比较法根据国家或行业标准规定的漏电流限值，将测试得到的漏电流数值与限值进行比较。
如果测试结果小于限值，说明电器的漏电流在安全范围内；如果测试结果大于限值，则需要进一步检查和处理。
3.2 仪器报警法测试仪器通常会设置漏电流的报警值。
如果测试得到的漏电流数值超过了报警值，测试仪器会发出警报。
这时需要注意，超过报警值并不一定表示电器存在安全隐患，可能只是设定的警戒线较低。
3.3 漏电流变化率法对于长时间测试的情况，可以通过计算漏电流的变化率来判断电器的安全性能。
泄漏电流测试方法
泄漏电流测试方法
泄漏电流测试是一种用于检测电气设备或电器产品是否存在电流泄漏问题的方法。
常用的泄漏电流测试方法有以下几种：
1. 触电式泄漏电流测试：通过将电源保护接地故障电流表安装在设备的保护接地回路上，利用带电部分与接地系统之间的泄漏电流来检测设备是否存在泄漏电流问题。
这种方法适用于高准确性的泄漏电流测试。
2. 外壳电流测试：通过将电源保护接地故障电流表安装在设备的外壳上，测量外壳上的电流来检测设备是否存在泄漏电流问题。
这种方法适用于检测设备外壳是否对人体形成电击危险。
3. 闭环法测试：将待测设备与电源通过不同方式（例如串联，并联等）连接成闭合回路，测量闭合回路中的泄漏电流来检测设备是否存在泄漏电流问题。
这种方法适用于对不同电气设备进行泄漏电流测试。
4. 气体分析法测试：通过将待测设备放入封闭的空间中，使用气体分析仪测量封闭空间中的泄漏电流来检测设备是否存在泄漏电流问题。
这种方法适用于对高压设备或电源线路进行泄漏电流测试。
需要注意的是，泄漏电流测试在进行过程中需要遵守相关安全规范和操作规程，以确保测试的准确性和人员的安全。
电气设备泄漏电流测试方法及注意事项
电气设备泄漏电流测试方法及注意事项The manuscript was revised on the evening of 2021电气设备泄漏电流测试方法及注意事项测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的性质也大致相同。
但由于泄漏电流测量中所用的电源一般均由高压或串联谐振装置供给，并用微安表直接读取泄漏电流。
它与绝缘电阻测量相比有特点：(1)试验电压高，并且可随意调节，容易使绝缘本身的弱点暴露出来。
因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。
(2)泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。
(3)根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。
(4)可以用i=f(u)或i=f(t)的关系曲线并测量吸收比来判断绝缘缺陷。
泄漏电流与加压时间的关系曲线如图1-1所示。
在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。
1. 测量原理对于良好的绝缘，其泄漏电流与外加电压的关系曲线应为一直线。
但实际上的泄漏电流与外加电压的关系曲线仅在一定的电压范围内才是近似直线，如图1-2中的OA段。
若超过此范围后，离子活动加剧，此时电流的增加要比电压增加快得多，如AB段，到B点后，如果电压继续再增加，则电流将急剧增长，产生更多的损耗，以致绝缘被破坏，发生击穿。
在预防性试验中，测量泄漏电流时所加的电压大都在A点以下。
将直流电压加到绝缘上时，其泄漏电流是不衰减的，在加压到一定时间后，微安表的读数就等于泄漏电流值。
绝缘良好时，泄漏电流和电压的关系几乎呈一直线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯通性缺陷时，泄漏电流将猛增，和电压的关系就不是直线了。
通过泄漏电流和电压之间变化的关系曲线就可以对绝缘状态进行分析判断。
2. 影响测量结果的主要因素(1)高压连接导线由于接往被测设备的高压导线是暴露在空气中的，当其表面场强高于约20kV/cm时，沿导线表面的空气发生电离，对地有一定的泄漏电流，这一部分电流会流过微安表，因而影响测量结果的准确度。
漏电流的测试步骤和结果判定
测试漏电流需要遵循一定的步骤，包括准备工作、测试操作和结果判定。
以下是常见的漏电流测试步骤和结果判定：
1. 准备工作：
a. 确保测试仪器和设备处于良好状态，符合相关标准和规定。
b. 关闭待测电路或设备的电源，并确保所有相关安全措施已采取。
2. 测试操作：
a. 连接测试仪器：根据测试仪器的说明书，将测试仪器正确连接到待测电路或设备上。
b. 设置参数：根据需要，设置测试仪器的参数，如测试范围、时间等。
c. 打开电源：打开待测电路或设备的电源，使其正常运行。
d. 进行测试：根据测试仪器的指示，进行漏电流测试。
通常会有指示灯或数字显示漏电流数值。
3. 结果判定：
a. 漏电流值：读取测试仪器上显示的漏电流数值。
b. 判定依据：根据国家或地区的标准和规定，确定是否符合安全要求。
通常情况下，漏电流应在安全范围内，否则可能存在安全隐患。
c. 结果记录：记录测试日期、时间和漏电流数值，并保存为参考。
需要注意以下几点：
-漏电流测试应由专业人员或合格的电工进行。
-测试前请仔细阅读测试仪器的说明书，并按照其要求正确操作。
-结果判定应根据适用的标准和规定进行，根据具体情况可能有所不同。
-如果测试结果超出安全范围，应采取相应的措施来解决问题，如修复电路、更换设备等。
重要的是，遵循相关的安全操作规程和法律法规，在测试过程中确保自身和他人的安全。
如有需要，建议咨询专业电工或相关机构以获取更详细和准确的指导。
无砟轨道道床漏泄电阻
无砟轨道道床漏泄电阻无砟轨道道床被广泛应用于高铁、城际铁路等重要铁路线路上。
在无砟轨道道床中，随着列车的行驶，周围土壤会受到振动，从而形成间隙。
这些间隙会导致漏泄电流的发生，漏泄电流的高低直接影响无砟轨道道床的安全性和运营效率。
因此，对无砟轨道道床中的漏泄电阻及其影响因素进行研究具有重要的意义。
一、漏泄电阻及其影响因素漏泄电阻是指轨道的漏泄电流通过土壤而经过地下电源接地点的电压降，单位为欧姆，其大小依赖于多种因素。
主要包括以下几个方面。
（一）土壤特性土壤特性是影响漏泄电阻的主要因素之一。
由于土壤含水量、密度、电性质等的不同，会造成漏泄电阻值的不同。
（二）漏泄电流的特性漏泄电阻还受漏泄电流的频率、幅值及波形的影响。
不同的漏泄电流频率和幅值将导致不同的漏泄电阻值。
（三）结构特征道床结构特征对漏泄电阻有较大的影响。
同一个道床结构，在不同的部位，漏泄电阻值也会有较大的变化。
二、漏泄电阻的测试方法测量无砟轨道道床漏泄电阻实验方法多种多样，但是应用最广泛、适用于多种情况的是“四节点法”。
在四节点法中，实验电路通过四个电极与轨道接触，并将电压和电流分别测量，最后计算出漏泄电阻。
（一）提高道床压实度提高道床压实度是减小漏泄电阻的较为有效的措施之一。
高压大型机、滚压车和凿岩机等，都可以用于提高道床的压实度。
（二）增加钢轨的接触面积提高钢轨的接触面积，可有效地减小漏泄电阻。
钢轨的接触面积，又叫做钢轨地接触电阻，是测量漏泄电阻中的重要参数之一。
（三）正确选择接地方式合理的接地方式，能够有效地减小漏泄电阻。
在无砟轨道道床中，有较多的接地方式可供选择，如基础接地、直接接地和锚涨带接地等。
（四）采用材料电阻率小的材料采用电阻率小的资料来制造铁路工程设备，可以有效地减小漏泄电阻。
达到这一目的，通常采用的是铜和铝等导电性能较好的金属材料。
四、总结无砟轨道道床漏泄电阻会对铁路线路的安全性和运营效率造成较大的影响，因此，对其进行研究是非常有必要的。
泄露电流测试的测试方法
泄露电流测试的测试方法
泄露电流测试是一种用于检测电气设备或电路中存在的泄露电流的测试方法。
以下是几种常见的泄露电流测试方法：
1. 检测方法：通过使用电流表、电阻表或专业的泄漏电流测试仪等设备，将测试对象接入测试回路中，针对不同的测试需求选择合适的测试参数（如测试电流范围、测试电压等），并获取测试结果。
2. 传导电流测试：将测试设备的一极接地，另一极接入被测试对象的导体部分，施加一定的电压后测量泄露电流。
这种方法适用于测试各种电器、电气设备以及导线、电缆等。
3. 辐射电流测试：将测试设备的一个极接地，另一极通过无线方式接近被测试对象，测量被测试对象产生的电磁辐射所导致的泄露电流。
这种方法适用于测试各种无线设备、射频电路等。
4. 静电测试：通过接地措施和静电测试仪等设备，测试被测试对象或人体周围的静电电荷积累情况，以及可能引起的泄露电流问题。
这种方法适用于测试静电敏感的电子元器件、电气设备等。
5. 高压绝缘测试：通过高压电源和相应的测试设备，施加高电压到被测试对象的绝缘部分，并测量泄露电流。
这种方法适用于测试绝缘材料、电机、变压器等。
根据被测试对象的特点和测试需求，选择合适的测试方法进行泄露电流测试，可帮助确保电器设备的安全性和可靠性。
泄露电流的测试
泄露电流的测试泄漏电流试验是测量被试物在不同直流电压作用下的直流泄漏电流值。
泄漏电流试验与测量绝缘电阻的原理基本相同，不同之处在于：①泄漏电流试验中所用的直流电源一般均由高压整流设备供给，电压高并可任意调节，并用微安表来指示泄漏电流值；②对不同电压等级的被试物，施以相应的试验电压，可以更有效地检测出绝缘受潮的情况和局部缺陷（能灵敏地反应瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等）；③在试验过程中要根据微安表的指示，随时了解绝缘状况。
对于绝缘良好的绝缘物，其泄漏电流与外加直流电压应是线性关系，但大量实验证明，泄漏电流与外施直流电压仅能在一定有电压范围内保持近似的线性关系；当直流电压达到一定程度时，泄漏电流开始不线性地上升，绝缘电阻值随之下降；当直流电压超过一定值后，泄漏电流将急剧上升，绝缘电阻值急剧下降，最后导致绝缘破坏，发生击穿。
在实际试验中，所加的直流电压应选择在使其伏安特性近似于直线。
当绝缘全部或局部有缺陷或者受潮时，泄漏电流将急剧增加，其伏安特性也就不再呈直线了。
因此，通过试验可以检出被试物有无绝缘或受潮，特别是在发现绝缘的局部缺陷方面，此项试验更有其特殊意义。
泄漏电流试验时的吸收现象与绝缘电阻试验时一样，具有良好绝缘的大电容量试品的吸收现象十分显著，泄漏电流将随着时间的延长而下降。
如果在一定电压下没有吸收现象，并且泄漏电流反而随着作用时间的加长而上升，甚至微安表的指示摆动或跳动，则表明异常，应查明原因。
1、试验接线及设备仪器通通常用字半波整流获得直流高压。
整流设备主要由升压变压器、整流元件和测量仪表组成，其中整流元件可采用高压硅堆，硅堆置于高压侧。
根据微安表的位置，主要分为：低压接线法和高压接线法。
低压接线法——将微安表接在试验变压器高压绕组的尾部接线端。
由于微安表处于低压侧，读表比较安全方便，但无法消除绝缘表面的泄漏电流和高压引线的电晕电流所产生的测量误差，因此，现场试验多采用高压法进行。
