最新CAD图纸幅面及图框格式尺寸汇总
CAD建筑制图规范1
CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。
【最新精选】a0,a1,a2,a3,a4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
最新CAD制图的图幅尺寸和标题栏要求
CAD图纸幅面与标题栏一、内容目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）（不需装订的幅面）注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297A 25C 10 5e 20 10图框格式：一般采用A4竖装和A3横装。
标题栏：标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：中国美术史名词解释1、陶器 ①人类利用泥土烧，制造的使用器皿或陶艺品，是史前人类社会的重大发明； ②按照用途分：饮食器，炊煮器，储藏器 ③ 按照陶质分：红，白，灰，黑 ④按照装饰分：拟形陶，彩陶，素陶，印纹陶 ⑤按照纹样分：动物纹，植物纹，人形纹2、彩陶 ① 带有彩绘纹样装饰的史前陶器； ②彩绘颜料以赤铁矿为主，多饰以几何图案和动植物花纹； ③在造型装饰、图案纹样的处理上，体现了当时审美能力和工艺制作已达到客观水平。
1. 鹳鱼石斧彩陶盆 ① 1978年河南省临汝县阎村出土 ② 属新石器时代仰韶文化类型。
cad图纸幅面、格式及标题栏.ppt
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
2.图框格式
注意
无论是否留有装订边， 都应在图幅内画出图框。
图框用粗实线绘制。。
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
3.标题栏(GB/T10609.1— 89
标题栏用来填写零部件名称、所用材料、 图形比例、图号、单位名称及设计、审核、批 准等有关人员的签字。
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
1.图纸幅面(GB/T14689—
B 93)
B
e
c
a
c
e
e
L
L
c
e
幅面代号 B×L a c e
基本幅面及图框尺寸
mm
A0
A1
A2
A3
A4
841×1189 594×841 420×594 297×420 210×297
25
10
5
20
10
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
20
18
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
3.标题栏(GB/T10609.1— 89
（2）学校用简易标题栏 学校的制图作业一般使用下图所示的简易标题栏。
2.图框格式
（1）需要装订的图样
一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
格式
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
2.图框格式
（2）不需要装订的图样
纸边界线
B
e
e e
L
e
CAD图纸幅面及图框格式尺寸
CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
CAD施工图制图标准
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
国家标准CAD制图有关格式规定
关于CAD制图有关格式规定图纸是毕业设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范毕业设计的制图过程，现对毕业设计的CAD制图有关格式进行统一规定，并绘制了毕设图幅模板（见附件），今详细说明如下。
1.图纸幅面根据GB/T 14689—1993，标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1 图纸幅面及图框尺寸mm 幅面代号A0 A1 A2 A3 A4 尺寸B×L841×1189 594×841 420×594 297×420 210×297 附件中已提供标准毕设图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2-A4号图纸绘制。
相关图纸的标题栏已经调整完毕，可以直接调用。
如果特殊情况下，需要采用A1号图纸绘制零件图，可自行替换标题栏。
2.字体1)字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
2)字体高度：根据GB/T 18229—2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
3)字体宽度：汉字宽度为高度0.7。
字母和数字不改动。
4)字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线1)线宽：根据GB4457.4-84 中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
【CAD软件】CAD软件中建筑制图标准
【CAD软件】CAD软件中建筑制图标准一、图纸幅面与格式1、图纸幅面建筑制图通常采用标准的图纸幅面，如 A0、A1、A2、A3 和 A4 等。
A0 幅面最大，尺寸为 841mm×1189mm，依次递减。
根据项目的规模和复杂程度，选择合适的幅面，以保证图纸能够清晰、完整地表达设计内容。
2、图框格式图框分为横式和立式两种，其边框线的宽度和格式都有明确规定。
内框线与外框线之间的距离也需保持一致，以保证图纸的美观和规范。
3、标题栏标题栏位于图纸的右下角，包含项目名称、图纸名称、比例、设计单位、绘图人员等重要信息。
标题栏的格式和内容应符合行业标准，便于图纸的管理和查阅。
二、比例与尺寸标注1、比例选择在CAD 软件中，应根据实际情况选择合适的比例，如1:50、1:100、1:200 等。
比例的选择要能够清晰地展示建筑的细节和布局，同时也要考虑图纸的大小和打印效果。
2、尺寸标注尺寸标注是建筑制图中非常重要的一环，它直接关系到施工的准确性。
尺寸标注应包括线性尺寸、半径尺寸、直径尺寸、角度尺寸等。
标注的字体大小、箭头样式和尺寸线的间距都有严格的规定，以确保标注清晰、易读。
3、标注精度尺寸标注的精度应根据建筑的要求和实际情况确定。
一般来说，建筑尺寸的精度应保留到毫米，但对于一些特殊部位，如高精度的构配件，可能需要更高的精度。
三、图层管理1、图层设置在CAD 软件中，合理设置图层可以提高绘图效率和图纸的可读性。
通常，建筑制图会设置不同的图层来表示墙体、门窗、楼梯、标注等元素。
每个图层可以设置不同的颜色、线型和线宽，以便于区分和管理。
2、图层命名图层的命名应简洁明了，能够准确反映图层所包含的内容。
例如，“墙体层”、“门窗层”、“标注层”等。
四、文字标注1、字体选择建筑制图中常用的字体包括宋体、黑体等，字体的高度和宽度比例应符合规范。
一般来说，标注文字的高度为 35mm 或 5mm，说明文字的高度可以适当增大。
CAD图纸幅面及图框格式尺寸
2、字体(GB/T 14691—1993)（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7, 10，14,20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h/ （约0.7h ）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h ）的1/14 , B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°3、图线1）基本线型根据国标GB/T 17450- 1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18, 0.25, 0.35, 0.5, 0.7，1，1.4，2mm 。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2: 1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4 •比例表3常用比例原值比例1:1 缩小比例 (1:1.5) 1:2 (1:2.5) (1:3) (1:4)1:5 1:101:2 x(n：2.5 x 1)0n (1:3 x 10n (1:4 x 10n 1:5 x 10n (1:6 x 10”放大比例2:1 (2.5:1) (4:1) 5:11 X10n:1注：n为正整数】、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作1 •图层设置用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
a0a1a2a3a4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
A0,A1,A2,A3,A4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
图纸幅面及CAD画图规范要求
图1-3 简化的标题栏
共3页第3页
1.2 图 线
• 图线、字体和比例是图形旳重要组成部分。各种图 线、字体在图形中都有各自旳规定和用法，正确使 用图线和字体能使读图者对所绘图形所要说明旳问 题一目了然。比例也是图形旳一个重要组成部分， 正确使用比例能够更好地表达图形。在使用图线、 字体和比例旳时候，应该按照有关国家原则正确使 用合适旳样式。
1.1 图 纸 幅 面 及 标 题 栏
图纸幅面是指图纸宽度与长度构成旳图面。绘制图样时，应采用 表中要求旳图纸基本幅面尺寸。基本幅面代号如表1-1所示旳 A0、A1、A2、A3、A4共５种。

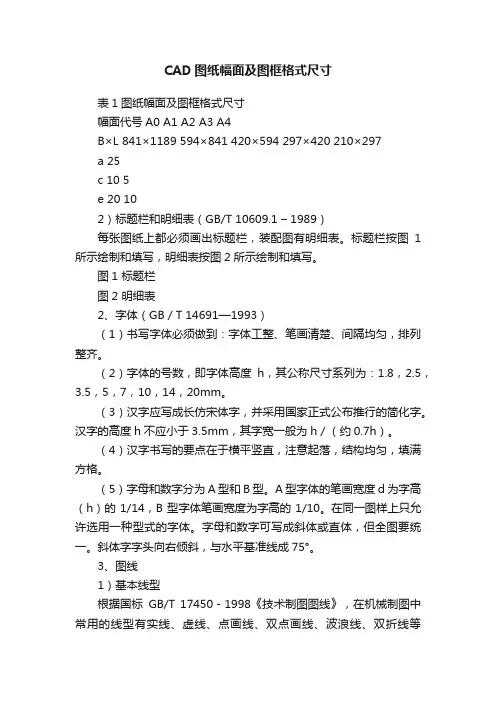

表 1-1 图纸幅面及图框格式尺寸
幅 面 幅面尺寸 代 号 BxL
A0 841 x 1189
周边尺寸
a
b
c
25
• 图样百分比是图中 图形与实物相应要 素旳线性尺寸之比， 分为原值百分比、 放大百分比、缩小 百分比3种，如图17所示为3种百分比 图形。
• 不论采用何种百分 比绘图，尺寸数值 均按照原值注出。
1.4 比 例
共2页第1页
1.4 比 例
• 当某种视图采用不同旳比例时，必须另行标注。 表1-3为国家原则规定旳比例。
最小距离不得不大于0.7mm。 • 一般中心线应超出轮廓线3～５mm为宜。 • 绘制较小图时，允许用细实线替代点划线。
共3页第3页
1.3 字 体
• 图样中旳字体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体高度 （用h表达，单位为mm）旳尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
• 图线旳画法要求如下： • 粗线旳宽度（b）应根据图形旳大小和复杂程度旳不同，在0.5～２mm之间
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
图框国家标准
图框国家标准cad制图标准，图框的问题图框有国家标准！.幅面图纸的幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。
从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。
表中代号的意义见图3.1.19所示。
同一项工程的图纸，不宜多于两种幅面。
以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。
一般A0～A3图纸宜用横式。
图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。
图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。
涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。
2.图线画在图纸上的线条统称图线。
图线有粗、中、细之分。
各类线型、宽度、用途如表3.1.2所示。
每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。
b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。
决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。
每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。
图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。
机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
图纸图框尺寸及加长尺寸
一、图纸幅面
1．房屋建筑制图的图纸幅面及图框尺寸，应符合表2—l的规定。
需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。
对中标志应画在图纸各边长的中点处，线宽应为0．35mm，伸人框内应为5mm。
图纸的短边一般不应加长，长边可加长，但应符合表2—2的规定。
图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0～A3图纸宜横式使用；必要时，也可立式使用。
一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。
CAD图纸尺寸一览表。
CAD图纸幅面及标题栏

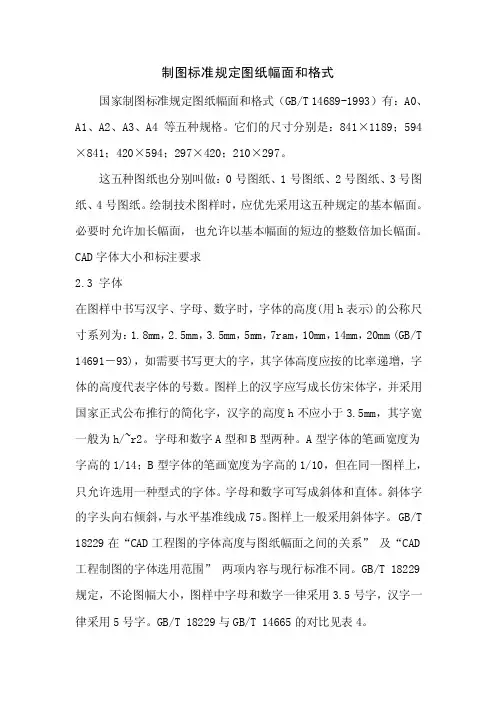

图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用 表中规定的图纸基本幅面尺寸。基本幅面代号如表1-1所示的 A0、A1、A2、A3、A4共５种。
表 1-1 图纸幅面及图框格式尺寸
幅 面 幅面尺寸 代 号 BxL
A0 841 x 1189
周边尺寸
a
b
c
25
0.005
0.03 B 0.02 A
? 80H6 ? 10h7
A
? 20h7
A
A
30+-00.02
0.01 A
图 1-13 形位公差的标注实例
共3页第2页
1.8 形位公差
• 图中各符号的含义如下。
• 0.005 中的○是圆度的符号，表示在垂直与轴线的任一正截面上， 100 圆必须位于半径差为公差值0.005的两同心圆之间。
共2页第2页
1.5尺寸标注基本要求与规则
• 尺寸标注时一种图形注释，在绘制设计中必不可少。图形中有可正确的尺寸 标注，才能说明形体的实际大小和各部分的相对位置。
• 尺寸标注的基本要求为以下4点： • ·尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。 • ·图样中的尺寸如果以毫米为单位，就不需要标注计量单位的代号或名称，
• ·尺寸线：表示所注尺寸的范围，用细实线绘制。尺寸线不能用其他图线代替，不得与其他 图线重合或画在其延长线上，并应尽量避免尺寸线之间及尺寸线与延伸线相交。标注线性尺 寸时，尺寸线必须与所标注的线段平行。相互平行的尺寸线，小尺寸在内，大尺寸在外，依 次排列整齐。个尺寸线的间距要均匀，间隔应大于5mm，以便注写尺寸数字和有关符号。
表 1-3 国家标准规定的比例
种类
