气动调节阀气开气关选择

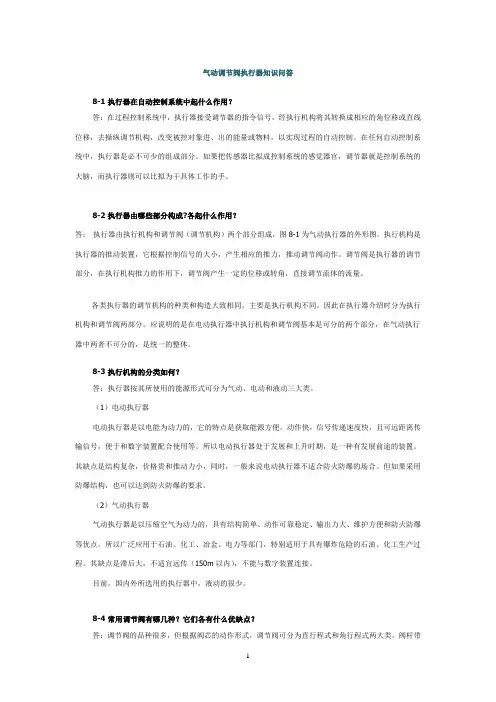

气动调节阀执行器知识问答

气动调节阀执行器知识问答8-1 执行器在自动控制系统中起什么作用?答:在过程控制系统中,执行器接受调节器的指令信号,经执行机构将其转换成相应的角位移或直线位移,去操纵调节机构,改变被控对象进、出的能量或物料,以实现过程的自动控制。
在任何自动控制系统中,执行器是必不可少的组成部分。
如果把传感器比拟成控制系统的感觉器官,调节器就是控制系统的大脑,而执行器则可以比拟为干具体工作的手。
8-2 执行器由哪些部分构成?各起什么作用?答:执行器由执行机构和调节阀(调节机构)两个部分组成,图8-1为气动执行器的外形图。
执行机构是执行器的推动装置,它根据控制信号的大小,产生相应的推力,推动调节阀动作。
调节阀是执行器的调节部分,在执行机构推力的作用下,调节阀产生一定的位移或转角,直接调节流体的流量。
各类执行器的调节机构的种类和构造大致相同,主要是执行机构不同。
因此在执行器介绍时分为执行机构和调节阀两部分。
应说明的是在电动执行器中执行机构和调节阀基本是可分的两个部分,在气动执行器中两者不可分的,是统一的整体。
8-3 执行机构的分类如何?答:执行器按其所使用的能源形式可分为气动、电动和液动三大类。
(1)电动执行器电动执行器是以电能为动力的,它的特点是获取能源方便,动作快,信号传递速度快,且可远距离传输信号,便于和数字装置配合使用等。
所以电动执行器处于发展和上升时期,是一种有发展前途的装置。
其缺点是结构复杂,价格贵和推动力小,同时,一般来说电动执行器不适合防火防爆的场合。
但如果采用防爆结构,也可以达到防火防爆的要求。
(2)气动执行器气动执行器是以压缩空气为动力的,具有结构简单、动作可靠稳定、输出力大、维护方便和防火防爆等优点。
所以广泛应用于石油、化工、冶金、电力等部门,特别适用于具有爆炸危险的石油、化工生产过程。
其缺点是滞后大,不适宜远传(150m以内),不能与数字装置连接。
目前,国内外所选用的执行器中,液动的很少。
8-4 常用调节阀有哪几种?它们各有什么优缺点?答:调节阀的品种很多,但根据阀芯的动作形式,调节阀可分为直行程式和角行程式两大类。
气动调节阀工作原理图文详解

气动调节阀工作原理图文详解(附图)气动调节阀工作原理简单地说是通过压缩空气实现的,在实际应用中,了解气动调节阀工作原理有很大的意义。
下面,世界工厂泵阀网综合运用图文为大家详细介绍气动调节阀工作原理。
气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。
通常由气动执行机构、阀门、定位器等连接安装调试后形成气动调节阀。
气动调节阀工作原理气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
气动调节阀动作分气开型和气关型两种。
气开型(Air to Open) 是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。
反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。
故有时气开型阀门又称故障关闭型(Fail to Close FC)。
气关型(Air to Close)动作方向正好与气开型相反。
当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。
故有时又称为故障开启型(Fail to Open FO)。
气动调节阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。
当气源切断时,调节阀是处于关闭位置安全还是开启位置安全?举例来说,一个加热炉的燃烧控制,调节阀安装在燃料气管道上,根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。
如果气源中断,燃料阀全开,会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上,用换热后的物料温度来控制冷却水量,在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO)调节阀。

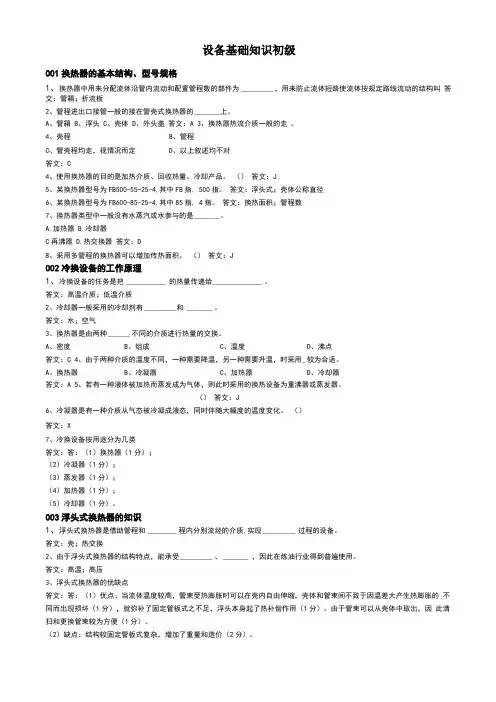

设备基础知识题库

设备基础知识初级001换热器的基本结构、型号规格1、换热器中用来分配流体沿管内流动和配置管程数的部件为_________ ,用来防止流体短路使流体按规定路线流动的结构叫答文:管箱;折流板2、管程进出口接管一般的接在管壳式换热器的_______ 上。
A、管箱B、浮头C、壳体D、外头盖答文:A 3、换热器热流介质一般的走。
4、壳程8、管程C、管壳程均走,视情况而定D、以上叙述均不对答文:C4、使用换热器的目的是加热介质、回收热量、冷却产品。
()答文:J5、某换热器型号为FB500-55-25-4,其中FB指, 500指。
答文:浮头式;壳体公称直径6、某换热器型号为FB600-85-25-4,其中85指, 4指。
答文:换热面积;管程数7、换热器类型中一般没有水蒸汽或水参与的是_______ 。
A.加热器B.冷却器C再沸器 D.热交换器答文:D8、采用多管程的换热器可以增加传热面积。
()答文:J002冷换设备的工作原理1、冷换设备的任务是把___________ 的热量传递给______________ 。
答文:高温介质;低温介质2、冷却器一般采用的冷却剂有_________ 和 _______ 。
答文:水;空气3、换热器是由两种______ 不同的介质进行热量的交换。
A、密度B、组成C、温度D、沸点答文:C 4、由于两种介质的温度不同,一种需要降温,另一种需要升温,时采用_较为合适。
A、换热器B、冷凝器C、加热器D、冷却器答文:A 5、若有一种液体被加热而蒸发成为气体,则此时采用的换热设备为重沸器或蒸发器。
()答文:J6、冷凝器是有一种介质从气态被冷凝成液态,同时伴随大幅度的温度变化。
()答文:X7、冷换设备按用途分为几类答文:答:(1)换热器(1分);(2)冷凝器(1分);(3)蒸发器(1分);(4)加热器(1分);(5)冷却器(1分)。
003浮头式换热器的知识1、浮头式换热器是借助管程和________ 程内分别流经的介质,实现_________ 过程的设备。
现场仪表常见的30个故障分析及处理

现场仪表常见的30个故障分析及处理仪表出现问题,原因比较复杂,很难一下找到症结,这时要冷静沉着,分段分析,首先分析原因出在哪一单元,大致可分为三段:现场检测、中间变送、终端显示;同时还要考虑季节原因,夏天防温度过高,冬天防冻;参与调节的参数出现异常时,首先将调节器转换至手动状态,观察分析是否调节系统的原因,然后再一一检查其他因素。
无论哪类仪表出现故障,我们首先要了解该仪表所处安装位置的生产工艺状况及条件,了解该仪表本身的结构特点及性能;维修前要与工艺人员结合,分析判断出仪表故障的真正原因;同时还要了解该仪表是否伴有调节和连锁功能。
综合考虑、仔细分析,维修过程中要尽可能保持工艺稳定。
一、现场测量仪表。
一般分为温度、压力、流量、液位四大类一)温度仪表系统常见故障分析(1)温度突然增大:此故障多为热电阻(热电偶)断路、接线端子松动、(补偿)导线断、温度失灵等原因引起,这时需要了解该温度所处的位置及接线布局,用万用表的电阻(毫伏)档在不同的位置分别测量几组数据就能很快找出原因。
(2)温度突然减小:此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。
要从接线口、导线拐弯处等容易出故障的薄弱点入手,一一排查。
现场温度升高,而总控指示不变,多为测量元件处有沸点较低的液体(水)所致。
(3)温度出现大幅度波动或快速震荡:此时应主要检查工艺操作情况(参与调节的检查调节系统)。
二)压力仪表系统常见故障及分析(1)压力突然变小、变大或指示曲线无变化:此时应检查变送器引压系统,检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。
冬季介质冻也是常见现象。
变送器本身故障可能性很小。
(2)压力波动大:这种情况首先要与工艺人员结合,一般是由操作不当造成的。
参与调节的参数要主要检查调节系统。
三)流量仪表系统常见故障及分析(1)流量指示值最小:一般由以下原因造成:检测元件损坏(零点太低;显示有问题;线路短路或断路;正压室堵或漏;系统压力低;参与调节的参数还要检查调节器、调节阀及电磁阀。
气开阀、气关阀

气开阀、气关阀气开阀主要用于一般物料输送流量或压力调节气闭阀主要用于密封装置的气体输送,尤其在短电情况需要紧急排放的物料中使用,作用是防止设备内由于通道被阻, 压力瞬间上升,导致事故发生.同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。
调节阀一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力,调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的电液动调节阀,另外,按其功能和特性分,还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
在具体选择时,可做如下考虑: (1) 阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2) 耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3) 耐腐蚀性由于介质具有腐蚀性,尽量选择结构简单阀门。
(4) 介质的温度、压力当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5) 防止闪蒸和空化闪蒸和空化只产生在液体介质。
在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。
作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。
对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。
气动调节阀动作分气开型和气关型

气动调节阀动作分气开型和气关型气动调节阀动作分气开型和气关型两种。
气开型(Air toOpen)是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。
反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。
故有时气开型阀门又称故障关闭型(Fail toClose FC)。
气关型(Air to Close)动作方向正好与气开型相反。
当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。
故有时又称为故障开启型(Fail to Open FO)。
气动调节阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气开气关的选择是根据工艺生产的安全角度出发来考虑。
当气源切断时,调节阀是处于关闭位置安全还是开启位置安全?举例来说,一个加热炉的燃烧控制,调节阀安装在燃料气管道上,根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。
如果气源中断,燃料阀全开,会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上,用换热后的物料温度来控制冷却水量,在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO)调节阀。
气开式改变为气关式或气关式改变为气开式,如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。
但也有一些场合,故障时不希望阀门处于全开或全关位置,操作不允许,而是希望故障时保持在断气前的原有位置处。
这时,可采取一些其它措施,如采用保位阀或设置事故专用空气储缸等设施来确保。
阀门定位器是调节阀的主要附件,与气动调节阀大大配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
过程控制试题及答案

过程控制试题及答案三:简答题32分1•什么是PID,它有哪三个参数,各有什么作用?怎样控制?答:PID是比例-积分-微分的简称。
其三个参数及作用分别为:(1)比例参数KC作用是加快调节,减小稳态误差。
(2)积分参数Ki,作用是减小稳态误差,提高无差度(3)微分参数Kd,作用是能遇见偏差变化趋势,产生超前控制作用,减少超调量,减少调节时间。
2•正反方向判断气开气关,如何选择?P84答:所谓起开式,是指当气体的压力信号增大时,阀门开大;气关式则相反,压力增大时,阀门关小。
气动调节阀气开气关形式的选择,主要从工艺生产的安全来考虑的。
详见例题3-5气开气关调节阀的选择主要是从生产安全角度和工艺要求考虑的,当信号压力中断时应避免损坏设备和伤害操作人员。
如阀门处于开的位置时危害性小,则应选气关式反之选用气开式。
3.控制器正反方向判断P133答:所谓作用方向,就是指输入作用后,输出的变化方向。
当输入增加时,输出也增加,则成该环节为“正环节”,反之,当输入增加时,输出减少,则称“反作用”。
具体步骤(1),判断被控对象的正/反作用那个方向,主要由工艺机理确定。
(2)确定执行器的正/反作用方向由安全工艺条件决定。
(3)确定广义对象的正/反作用方向(4)确定执行器的正/反作用方向4.串级系统方框图P176及特点是什么?答:特点(1)减小了被控对象的等效时间常数;(2)提高了系统工作频率;(3)对负载变化有一定的自适应能力。
5.前馈反馈的区别有哪些?答:(1)控制依据:反馈控制的本质是“基于偏差来消除偏差”,前馈控制是“基于扰动消除扰动对被控量的影响”。
(2)控制作用发生时间方面:反馈控制器的动作总是落后于扰动作用的发生,是一种“不及时”的控制;扰动发生后,前馈控制器及时动作。
(3)控制结构方面:反馈为闭环控制,存在稳定性问题,即使闭环环节中每个系统都是稳定的,但闭环后稳定与否,还需要进一步分析;前馈属于开环控制,各环节稳定,系统必然稳定。
课后习题

7-8 在某生产过程中,通过加热炉对冷物料加热,根据工艺要求,需对热物料出口温度进行严格控制。
对系统分析发现,主要扰动为燃料压力波动。
故设计如图7-43所示的控制系统。
要求:(1)画出控制系统框图;(2)为保证设备安全,炉温不能过高。
确定调节阀的气开、气关形式。
(3)确定两个调节器的正反作用。
解答:(1)控制系统框图如图所示。
(2)气开式。
(3)副调节器:反作用;主调节器:反作用。
7-14 图7-44为一单回路水位控制系统。
如果蒸气用量经常发生变化,为了改善控制质量,将单回路控制系统改为前馈-反馈复合控制系统,画出控制系统工艺流程图和框图,并对新增回路的功能进行简单说明。
解答:1)控制系统工艺流程图如图所示。
控制系统框图如图所示。
2)新增回路功能说明:7-22 画出图7-45所示比值控制系统框图。
该系统的总流量是否恒定?如果总流量不恒定,要作什么改动才能实现总流量恒定?解答:1)系统框图如图所示:图7-21a )。
2)是单闭环比值控制系统,总流量不能恒定。
3)采用双闭环比值控制系统,如图所示:图7-22。
7-28 在某化学反应器内进行气相反应,调节阀A 、B 分别用来控制进料流量和反应生成物的初料流量。
为了控制反应器内压力,设计图7-46所示的分程控制系统。
试画出其框图,并确定调节阀的气开、气关形式和调节器的正、反作用方式。
解答:1)框图如图所示:2)调节阀:A :气开;B :气关。
3)调节器:反作用。
6-22 如图6-30所示热交换器,将进入其中的冷却物料加热到设定温度。
工艺要求热物料温度的C T ︒±≤∆1,而且不能发生过热情况,以免造成生产事故。
试设计一个简单控制系统,实现热物料的温度控制,并确定调节阀的气开、气关方式,调节器的正反作用方式,以及调节器的调节规律。
解答:1)被控参数选择:热交换器出口温度。
2)控制参数选择:载热介质流量。
3)检测仪表选择:温度传感器与温度变送器。
4)调节阀选择:○1流量特性选择:对数流量特性。
调节阀气开气关方式的确定原则

调节阀气开气关方式的确定原则确定调节阀开关方式的原则是:当信号压力中断时,应保证工艺设备和生产的安全。
如阀门在信号中断后处于打开位置,流体不中断最安全,则选用气关阀;如果阀门在信号压力中断后处于关闭位置,流体不通过最安全,则选用气开阀。
在一个自动控制系统中,应使调节器、调节阀、对象三个环节组合起来,能在控制系统中起负反馈作用。
一般步骤,首先由操纵变量对被控变量的影响方向来确定对象的作用方向,然后由工艺安全条件来确定调节阀的气开、气关型式,最后由对象、调节阀、调节器三个环节组合后为“负”来确定调节器的正、反作用。
当信号压力增加时,推杆向下动作的叫正用式执行机构;反之,信号压力增加时,推杆向上动作的叫反作用式执行机构。
在结构上,正、反作用执行机构基本相同,均由膜盖、波纹膜片、推杆部件、弹簧、支架等组成。
在正作用式的结构上,加上垫块,更换个别零件,即可变为反作用式。
(气开/气闭在铭牌上有O/C 或者是K/B的标识)该执行机构型号表示:国产型号ZMA型(正作用,配气关阀)与ZMB型(反作用配气开阀),其含义为:Z——执行器大类;M——气动薄膜型式;A——正作用;B——反作用。
有区别的气开阀门是属于常闭气控阀。
气关阀门是属于常开气控阀。
他们执行器上面的结构是不一样的。
当然,如果你配套一个二位三通的电磁阀的话,把电磁阀与气控阀相结合,只要控制电磁阀就可以了。
文案编辑词条B 添加义项?文案,原指放书的桌子,后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位,就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法,它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程,多存在于广告公司,企业宣传,新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代,文案的称呼主要用在商业领域,其意义与中国古代所说的文案是有区别的。
选择气动阀带气包

选择气动阀带气包好多现场反馈,气动阀配套过去的气包不知道如何连接,甚至有现场是随意连接,导致缺失了气包的应有的作用。
气包其实就是一个储气罐,他的作用就是储存一定的带压气体,已备现场气源突然中断而导致阀门不能处于安全位置的临时供气容器。
即在正常运行时是没有任何作用的,只有断气后才会通过气包去补气,从而使阀门处于故障安全的位置。
为何要选择气动阀带气包?一般是阀门口径比较大的时候,选型会遇到如果配单作用执行机构,那么气缸需要做的很大,即成本会比较昂贵,在市场上也完全没有竞争力,且也没必要去那么做。
故选用双作用气缸去匹配大阀门所需较大的输出力,加气包后就可以变成类似于一个单作用气缸。
这样的话节省了不少成本外,阀门的安装空间也会节省不少。
也可以在进气气源忽然停用后,给与备用气源,保证阀门短时间使用。
选择气动阀带气包主要是为了提高气动系统的控制精度和稳定性。
气动阀主要负责调节气体流动,控制气动执行机构的行程和力,而气包则起到了减震和缓冲的作用,可以平稳地控制气动执行器的速度和力的变化。
因此,使用气包能够有效减小气动系统中的冲击和振动,提高系统的调节精度和稳定性。
气包通常与气动阀通过软管或者其他连接件相连接。
气包内部充满气体,它的一个到气动阀,另一个到气压源。
气动阀通过软管与气包相连,气压源通过另一条管道连接到气包内。
这样,气动阀的运动会传递到气包内,而气包的压力变化则能够平稳地调节气动阀的运动。
通过这种连接方式,储气罐可以有效地减小气动系统中的压力脉动,提高系统的稳定性和可靠性。
气包与气动阀如何连接?气包作为现场断气后的临时补气作用,需要连接到现场断气后可以给气缸补齐的通道。
为了能更清楚的看懂,下面举例说明:双作用气缸配置气包(主要通过电磁阀电磁阀控制,断气或断电阀门故障位置要在全关或者全开的情况)气包与气动阀连接原理图AF为过滤减压阀;SV为磁阀(2位5通);AB为气控阀;LV为锁止阀;QB 为气包;CV为单向止回阀;SUP为压缩空气进气口①正常运行:通过电磁阀得、失电去控制阀门全开或全关。
气动调节阀气开气关选择

一、气动调节阀气开、气关的选择1气动调节阀气开、气关的选择原则主要是根据具体工艺情况来考虑即要分析使用气开或气关时对工艺的影响气开或气关为气源出现事故状况时控制阀的情况并且主要考虑的问题是安全问题。
2在生产过程中调节阀气开、气关形式的选择主要是从工艺生产的安全来考虑。
例蒸气加热器选用气开阀锅炉进水的调节阀则选用气关式。
3应该指出气动调节阀的气开、气关的选择不是一个单纯的自控专业的设计选型问题这是个涉及到两个专业即工艺、自控俩专业之间协调的问题更确切的说应该是工艺专业确定的有经验的工艺设计人员在确定气关、气开的时候几乎可以做到张口就有用简单、形象、通俗的一句话来形容气开气关就是“气来了开无气源则关就是气开阀气来了关无气源则开就是气关阀。
”无气源可以理解为事故状态、或者停车检修状态一般意义上气开、气关的选择更多的是从工艺操作“安全”的角度出发去选择的这个“安全”非常重要要从工艺、设备、操作上通盘考虑当然也有特殊的情况。
举两个例子1、比如蒸汽加热器比如精镏塔塔釜再沸器其加热介质为水蒸汽一般的原则一旦出现操作不正常如塔压、塔釜温度过高等极其不利的情况出现在事故状态或者不正常操作的状态下这个调节阀应该处于关闭状态比如仪表气源突然没了压缩机事故、仪表空气缓冲罐压力失常等处于关闭状态有利于切断高温水蒸汽继续进入加热器也就是切断了热源从而保证设备的安全“无气源则关”很显然这个调节阀应该选气开阀气来了才能开嘛。
拓展一下思维塔顶的冷凝器的冷却水上水调节阀应该是气开、气关呢为了保证冷凝器不处于高温下或者说在调节阀出现失去气源的情况下为了塔顶压力、温度正常这个时候是不允许冷却水出现停水状况的那么这个调节阀在事故状态下就应该是处于开启状态恰恰和加热器的调节阀相反道理都一样就是为了维持这个精镏塔的正常、稳定操作事故状态下不会有恶劣的影响为了安全这个阀“无气源则开”很显然这个调节阀应该选气关阀气来了才能关嘛特殊的情况加热器的蒸汽调节阀也有可能选气关比如塔釜的物料在低温下极易结晶一旦停止了蒸汽的加入物料就会随着温度的下降结晶事故状态下为了不让其堵塞管道和设备给人们争取到处理事故的时间此时要维持蒸汽的通入保证设备管道不至于堵塞此时就要选气关阀。
仪表维修工技师理论试题_含答案

职工水平考核仪表维修技师理论知识试卷注 意 事 项1、考试时间:120分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称.3、请仔细阅读各种题目的回答要求,在规定的位置填写您的答案.4、不要在试卷上乱写乱画,不要在标封区填写无关的内容。
(第1题∼第10题。
填写正确的答案在横线上。
每空1分,共20分。
此大题未增加题.,当调节阀装在出口管线时,应选( 气开 )式;当装在进口管线时,应选( 气关 )380 )V 以下电线、电缆接头绝缘包扎。
__热电偶__和__热电阻_。
变送器 、 调节器 及__调节阀.__等百分比_、__抛物线_、__快开__四种。
__上半部__。
__气式,有信号压力时阀开,无信号压力时阀关的,是__气开__式.___两热电极材料相异__;__两接点温度相异_ 。
__闭合__,其常闭接点处于__断开___状态.二、判断题(第11题∼第40题。
将判断结果填入括号中。
正确的填“✓”错误的填“✕”。
每题0。
5分,满分15分.此大题增加20 题)11。
( )热电阻温度变送器时,送信号要减室温. (×)12.( )被校表的精度为1.5级,那么标准表的精度选1.5级。
(×)13。
()用双法兰差压变送器测量液位时,变送器的量程应该等于正、负压的间距乘以介质的比重. ( √)14.( )用差压法测量容器液位时,液位高低取决于取压点的位置。
(×)15.()热电偶的输出为4~20mA信号。
(×)16.( )电缆及屏蔽电线的屏蔽层必须接地,接地点应在控制室一侧。
(√)17.( )信号接地电阻应小于10欧姆。
(√)18。
转子流量计必须垂直地安装在管道上,介质流向可以由上向下。
(×)19。
电磁流量计是不能测量气体介质流量的。
(√)20.调节阀的稳定性,是指阀在信号压力不变时,能否抵抗各种干扰的性能。
(√)21。
( )在交流电路中,通常把总电压滞后电流的电路叫做感性电路。
第三章 执行装置习题及答案

第三章执行装置习题及答案一、填空1. 执行装置的作用是接受控制器信号、产生控制动作、改变被控对象的状态,实现被控参数的调节。
2. 直动式电磁阀靠电磁线圈的电磁力驱动阀芯动作,驱动力小,所以只能用于小口径低差压场合。
3. 先导电磁阀靠被控介质提供动力驱动阀芯动作。
4. 使用先导式电磁阀时,工艺上必须满足①介质的流动方向必须与阀门一致;②阀前阀后压差必须大于最小开启压力要求。
5. 电液阀靠被控介质提供动力驱动阀芯动作。
6. 电动开关阀由阀门和电动驱动两部分组成。
7. 电动开关阀的运动形式有角行程和直行程两种。
8. 为避免电动阀的正转和反转两个线圈同时通电而损坏阀门,阀门控制线路中通常需要加一个互斥电路。
9. 调节阀按驱动源不同可分为电动调节阀、气动调节阀和液动调节阀,按输出形式不同可分为角行程调节阀、直行程调节阀和多圈回转式调节阀。
10. 调节阀由阀门执行机构和阀门两部分构成。
11. 为了实现阀门位置的精确控制,气动调节阀必须配备阀门定位器,电动调节阀必须配备伺服放大器。
12. 调节阀的理想流量特性有线性流量特性、等百分比流量特性、抛物流量特性和快开流量特性,工业上常用等百分比流量特性。
13. 线性流量特性的调节阀在小开度时控制作用强,而在打开度时控制作用弱。
14. 调节阀气开气关选择的依据是工艺的安全性。
15. 电-气转换器的作用将标准的电动仪表信号转化为标准的气动仪表信号。
16. 电-气阀门定位器的作用接收电动仪表的标准电信号控制气动阀门的开度。
17. 当直流伺服电机的励磁电压和负载转矩一定时,电机转速与电枢电压成线性关系。
18. 在实际应用时步进电机必须和步进电机驱动器配套使用。
19. 三相双三拍步进电机的歩距角为30°。
20. 三相六拍步进电机的歩距角为15°。
21. 气动调节阀的气关指的是有气压信号增大时阀门关闭。
二、选择1. 在位式控制系统中,阀门的流量特性应选择(A)。
调节阀类型及选型

调节阀类型及选型调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。
调节阀一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力,调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的电液动调节阀,另外,按其功能和特性分,还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
在具体选择时,可做如下考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3)耐腐蚀性由于介质具有腐蚀性,尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。
在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。
作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。
对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。
执行机构类型的确定对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。
对于现场有防爆要求时,应选用气动执行机构。
从节能方面考虑,应尽量选用电动执行机构。
若调节精度高,可选择液动执行机构。
如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。
气动调节阀气开气关选择

气动调节阀气开、气关方式的选择气动调节阀气开、气关方式的选择主要是从生产安全角度出发来考虑的。
当调节阀上信号或气源中断时,应避免损坏设备和伤害人员。
如事故情况下,调节阀处于关闭位置危害小,则应选用气开式调节阀;反之,应选用气关式调节阀。
举例来说,如加热炉的燃料气或燃料油调节阀,应选用气开式,以保证事故时能切断燃料,以免烧坏炉子。
对于塔、储罐等设备,它们的压力控制若是通过排出物料来操纵,则调节阀应选用气关式;若是通过进入物料来进行操纵,则调节阀应选用气开式,以防事故时设备超压损坏。
对供气安全系数特别高的大型石油化工厂,因为它们除有足够容量的储气罐以外,还设有备用压缩机、外接气源等,而且工厂的供电等级也很高,所以供气系统的不安全度极小。
在这种情况下,一般用途的调节阀可以根据操作习惯与方便、统一的原则来选择调节阀的气开、气关方式。
对于少数极重要的调节阀,则不仅需要合理选择气开、气关方式,还需要考虑设置保位阀、事故用储气罐等专有的附属装置,以确保其在任何清况下的安全、可靠,并有利于事故后恢复生产。
气动调节阀的气开、气关方式,可以通过气动执行机构的正、反作用与阀芯正、反装的组合来实现。
确定调节阀的一些参数一.调节阀⑴确定计算流量:根据生产能力,设备负荷及介质状况,确定Qmax和Qmin.⑵确定计算压差:根据系数特点选定S值,然后确定计算压差。
⑶计算流量系数:选择合适的计算公式或图表,求取最大和最小流量时的Cmax和Cmin。
⑷C值的选取:根据Cmax,在所选产品型式的标准系列中,选取大于Cmax并最接近的那一级C值。
⑸调节阀开度验算:要求最大流量时,阀开度不大于90%,最小流量时开度不小于10%,(根据《自动化选型规定》HG/T20507-92).对于直线特性阀,最大开度≦80%,最小开度应≧10%;等百分比特性阀,最大开度≦90%,最小开度应≧30%.⑹实际可调比的验算:一般要求,实际可调比不小于10.(一般选取30左右自认为)⑺口径的确定:验证合适后,根据C值决定。
调节阀的选择与选型

调节阀的选择与选型一、调节阀的选择1、调节阀选用。
首先应清楚了解各种类型调节阀的结构特点、适用范围、使用功能等。
如结构类型、公称尺寸、压力温度等级、管道连接、上阀盖类型、流量特性、材料及执行机构等,还必须弄清控制过程中各工艺参数、调节仪表等基本条件,做到有的放矢。
以满足工艺流程中控制的需要,确保高品质、安全、稳定、可靠、长寿运行。
还要注意其经济性能的适配,可从以下几点着手。
A.流量、压力调节系统反应速度快的选用等百分比流量特性。
B.温度、液位调节系统反应滞后的应选用直线(性)流量特性。
C.流通能力同口径调节阀的流量系数"Kv”值越大越好,阀阻力损失小、流通能力大。
如双阀座、蝶形阀、球形阀等。
D.如考虑调节范围,小开度特性时,就不能选用双座阀、衬胶、衬纸蝶形阀,因其受结构限制,小开度时易产生跳动、振荡。
E.如要考虑关闭时的允许压差的能力,阀的允许压差值越大此功能就越好。
如考虑不周时,阀关闭不到位,引起泄漏量过大,或开度小时跳动不稳、振荡。
允许压差值大的阀门如双座阀、套筒阀(平衡笼式阀)、球形阀等。
F.如流体介质为黏、稠或含杂质较多时,就要选用防堵性能好的阀门,如蝶形阀、球形阀、角形阀、隔膜阀,其自洁性好、不易堵塞。
G.如流体介质有腐蚀性时,应考虑安全生产,使用寿命问题。
阀门受流体介质的化学性质引起的材料腐蚀,通常选用与介质相适应的耐腐蚀材料解决。
如选用不锈钢、铬钼钢、蒙乃尔合金等及衬胶、衬氟阀。
H.如流体介质有毒、有害、易造成人员伤害时,应考虑选用波纹管密封的调节阀(无填料阀),严密无泄漏。
I.如有大压差、大流速时,除应考虑选用较大压差的阀门外,还应考虑阀芯、阀座采用耐磨耐蚀材料(工作压差大于1.1MPa或包含了临界压力汽化点时),如硬质合金堆焊,及选用能降速降压式阀门,如笼式阀、笼式低噪声阀、多级降压阀。
J.关闭泄漏量方面:要求关闭严密的,常温低压阀选用软密封型调节切断阀(零泄漏量)。
过程控制习题库含答案

单选题
执行机构当信号压力增大时,推杆下移的叫
正作用I反作用I气开式I气关
式
A
单选题
当执行机构为正作用,阀体为正装时。则为
正作用I反作用I气开式I气关式
C
单选题
下列控制系统中,哪些是开环控制
定值控制I随动控制I前馈控制I程序控制
C
单选题
衰减比是控制系统的O指标
快速性I可靠性I稳定性
C
单选题
实现给水全自动调节必须对水位测量信号进
ABC
多选题
自动调节系统中自动化装置包括
()O
变送器I调节器I调节阀I调节对象
ABC
多选题
有自平衡能力的对象可统一用
()特征参数表示。
迟延时间11响应速度£I自平衡率P
ABC
多选题
串级控制系统调节器参数整定的方法有
()O
逐步逼近整定法I两步整定法
I一步整定法
ABC
多选题
BT200手持终端有哪些功能
修改零点I修改量程I修改精度I诊断故障
行()0
温度修正I压力修正I误差
B
单选题
对调节系统最不利的干扰作用是()
阶跃干扰I尖脉冲干扰I宽脉冲干扰I随机干扰
B
单选题
理想的调节过程衰减比为()o
2:113:1|4:1
C
单选题
自动调节系统中都采用()。
正反馈I负反馈I正负反馈均可以
B
单选题
控制系统的偏差是()。
给定值减去测量值I测量值减去给定值I测量值与给定值差值的绝对值
()O
位置型I增量型I速度型I偏差系数型
ABCD
多选题
常规控制规律的描述方法有()。
气开阀、气关阀、手动阀、电磁阀

气开阀主要用于一般物料输送流量或压力调节气闭阀主要用于密封装置的气体输送,尤其在短电情况需要紧急排放的物料中使用,作用是避免设备内由于通道被阻,压力瞬间上升,导致事故发生.同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。
调节阀一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力,调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的电液动调节阀,另外,按其功能和特性分,还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。
在具体选择时,可做如下考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3)耐腐蚀性由于介质具有腐蚀性,尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。
在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。
对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。
作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。
对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。
执行机构类型的确定对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、气动调节阀气开、气关的选择
1)气动调节阀气开、气关的选择原则主要是根据具体工艺情况来考虑,即要分析使用气开或气关时对工艺的影响(气开或气关为气源出现事故状况时控制阀的情况),并且主要考虑的问题是安全问题。
2)在生产过程中,调节阀气开、气关形式的选择,主要是从工艺生产的安全来考虑。
例:蒸气加热器选用气开阀;锅炉进水的调节阀则选用气关式。
3)应该指出,气动调节阀的气开、气关的选择不是一个单纯的自控专业的设计选型问题,这是个涉及到两个专业,即工艺、自控俩专业之间协调的问题,更确切的说,应该是工艺专业确定的,有经验的工艺设计人员在确定气关、气开的时候,几乎可以做到张口就有,用简单、形象、通俗的一句话来形容气开气关就是:“气来了开(无气源则关)就是气开阀,气来了关(无气源则开)就是气关阀。
”,无气源可以理解为事故状态、或者停车检修状态,一般意义上,气开、气关的选择更多的是从工艺操作“安全”的角度出发去选择的,这个“安全”非常重要,要从工艺、设备、操作上通盘考虑,当然也有特殊的情况。
举两个例子:
1、比如蒸汽加热器(比如精镏塔塔釜再沸器),其加热介质为水蒸汽,一般的原则,一旦出现操作不正常,如塔压、塔釜温度过高等极其不利的情况出现,在事故状态或者不正常操作的状态下,这个调节阀应该处于关闭状态,比如仪表气源突然没了,压缩机事故、仪表空气缓冲罐压力失常等,处于关闭状态有利于切断高温水蒸汽继续进入加热器,也就是切断了热源,从而保证设备的安全,“无气源则关”,很显然,这个调节阀应该选气开阀(气来了才能开嘛)。
拓展一下思维,塔顶的冷凝器的冷却水上水调节阀,应该是气开、气关呢?为了保证冷凝器不处于高温下,或者说在调节阀出现失去气源的情况下,为了塔顶压力、温度正常,这个时候是不允许冷却水出现停水状况的,那么这个调节阀在事故状态下就应该是处于开启状态,恰恰和加热器的调节阀相反,道理都一样,就是为了维持这个精镏塔的正常、稳定操作,事故状态下不会有恶劣的影响,为了安全,这个阀“无气源则开”,很显然,这个调节阀应该选气关阀(气来了才能关
嘛)
特殊的情况,加热器的蒸汽调节阀也有可能选气关,比如塔釜的物料在低温下极易结晶,一旦停止了蒸汽的加入,物料就会随着温度的下降结晶,事故状态下为了不让其堵塞管道和设备,给人们争取到处理事故的时间,此时要维持蒸汽的通入,保证设备管道不至于堵塞,此时就要选气关阀。
这是特例,也是根据具体的工艺操作情况而定的。
2、再看看漩涡泵出口的旁路流量调节阀,一般而言,旁路调节流量是一种较为普遍的方式,尽管损失了一些电能,但对于漩涡泵这种小流量、高扬程的泵,这种调节方式还是较为普遍的。
这个阀的气开、气关如何选择??对泵的选型很熟悉的朋友都知道,漩涡泵是不允许出现出口阀完全关闭的情况的,一旦在运行过程中出现泵出口阀关死的状况,这台漩涡泵很快就会损坏,一般泵的出口有止回阀、截止阀,外加这个旁路调节阀调节流量,一旦出现泵出口截止阀阀芯卡死的意外情况,此时为保证泵的出口不至于完全被关死,那么这个旁路调节阀必须处于开启的状态,再比如,一旦失去气源,这个调节阀处于关闭状态,那么和正常操作时比,泵出口的截止阀的开度未变,势必造成漩涡泵出口压力猛增,对泵也是极其不利的,那么为了漩涡泵的安全,这个阀“无气源则开”,很显然,这个调节阀应该选气关阀。
总之气开、气关的选择,应该具体情况具体分析,把握矛盾的主要方面,比如前头说的那个塔釜物料结晶的情况,此时结晶就是矛盾的主要因素了,这个选型应该不是自控专业设计人员说了算的,有经验的自控设计人员会主动询问工艺人员操作状况和过程,也就是你是怎么操作的,事故情况下有何禁忌,有何注意事项等,而有经验的工艺人员在给自控专业提交条件的时候,应该不会忘记在条件表中注明气开、气关的形式。
4)调节阀气开、气关的选择
气动调节阀有气开(有信号压力时阀开)和气关(有信号压力时阀关)两种。
调节阀的气开和气关主要根据工艺装置的安全要求决定。
一般原则是在调节阀气源中断时,应切断进入装置和设备的原料、热源,停止向装置外输出产品的情况下,采
用气开调节阀。
对于塔和容器的液位抽出调节阀也应选用气开调节阀。
塔和容器压力的调节阀如装在驰放端,则应选用气关调节阀,塔的回流调节阀应选用气关调节阀。
以上仅是一般原则,在设计时还应根据装置全部情况予以考虑,以使所有的调节阀在装置气源中断时动作即保证安全又协调。
对于一些特殊情况也可以考虑在气源中断时使调节阀保持原位。
例如在高压作业中,不希望使高压介质突然的切断或全部放空,在这种情况下调节阀应保持原位。
二、资料
①气开式调节阀:输入风压增大时,阀门开大;
②气关式调节阀:输入风压增大时,阀门开小;
根据工艺情况,从安全角度来选用气开或气关式调节阀。
③正作用调节阀:气压信号从膜片上部进入,阀杆下移;
④反作用调节阀:气压信号从膜片下部进入,阀杆上移;
大口径的调节阀多是正作用,通过改变阀芯的安装方向来确定是气开或气关;小口径的调节阀大多是反作用,通过改变输入信号的方向来确定气开或气关形式。
