氧化锌避雷器的选型标准

选型标准每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。例如避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生；当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备。了解过避雷器的选型之后，让我们一起看看选型标准以及注意事项吧~

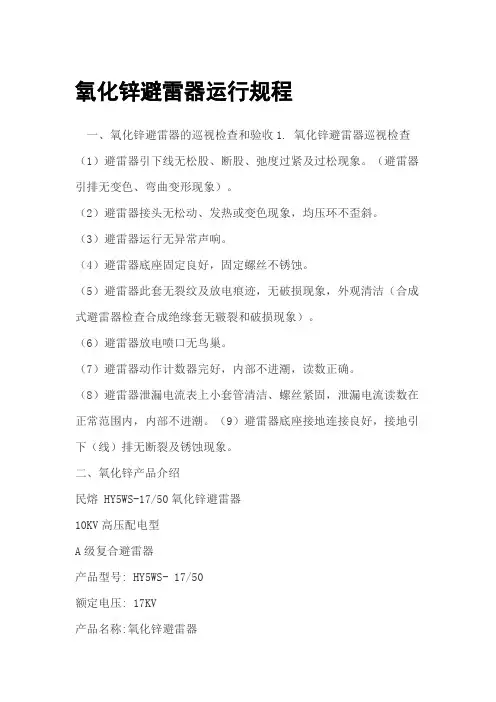

氧化锌避雷器产品介绍：

氧化锌避雷器

HY5WS-17/50氧化锌避雷器

10KV高压配电型

A级复合避雷器

产品型号: HY5WS- 17/50

额定电压: 17KV

产品名称:氧化锌避雷器

直流参考电压: 25KV

持续运行电压: 13.6KV

方波通流容量: 100A

防波冲击电流: 57.5KV(下残压)

大电流冲击耐受: 65KA

操作冲击电流: 38.5KV(下残压)

注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:

a.海拔高度不超过2000米;

b.环境温度:最高不高于+40C- -40C;

C.周围环境相对湿度:平均值不大于85%;

d.地震强度不超过8级;

e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用

民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器

民熔 35KV高压避雷器

HY5WZ-51/134户外电站型

氧化锌避雷器复合型

选用者以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压(或额定电压)Un的K倍，即K=Um/Un(Um是系统最高电压)。电气设备的绝缘应能在Un下长期运行。220kV及以下系统的K为1.15，330kV及以上系统的K=1.1。避雷器设计的初期也遵守上述原则。

氧化锌避雷器之前是SiC避雷器。10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1.1倍;35kVSiC避雷器的灭弧电压等于系统最高电压;110kV及以上SiC避雷器的灭弧电压为系统最高电压的80%。对应以上的倍数分别有110%避雷器、100%避雷器和80%避雷器。我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。早期的6kV、10kV和35kV避雷器均遵守上述原则，如：

Y5WR-7.6/26、Y5WR-12.7/45、Y5WR-41/130。

保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则：（1）氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。

在110kV及以上的中性点接地系统中是可以按上述方法选择的。（2）在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。

且氧化锌避雷器与SiC避雷器结构、设计不同(后者是有间隙灭弧，前者没有间隙或者只有隔流间隙)，使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。面对这种情况，许多供电局、电力设计院根据各地的电网条件提出了许多类型的额定电压值(如14.4kV，14.7kV等)。

而在多次国标讨论稿中动作负载试验中耐受10s的额定电压规定提高至1.2～1.3倍，使氧化锌避雷器对中性点非直接接

地系统工况的适应能力有所提高。而由于氧化锌避雷器的额定电压选择过低，使避雷器在单相接地过电压甚至许多暂态过电压下工作出现安全事故。电力部安全监察及生产协调司早在1993年10月30日第十七期安全情况通报上就对避雷器提出修改意见。

而在通报发布与新标准修订的过渡阶段，对中性点非接地系统的氧化锌避雷器额定电压、持续运行电压的选择提出了如下设计规则：额定电压在参考SiC避雷器灭弧电压设计基础上乘以1.2-1.3倍，持续运行电压为系统运行最高线电压上述基本数据由于没有统一标准，避雷器厂家及使用单位在设计制造中会有出入。

型号说明贯彻2000年版新标准，安全、合理地对避雷器进行选型的现实性在我国2000年新标准中(GB11032-2000)，额定电压的选择上述1.2-1.3倍原则得到了认可，但持续运行电压的选择则出现了新规定：从反映避雷器使用寿命的参数

1.5Un//U1mA作为参考值选择(设计)避雷器持续运行电压。

以国内避雷器的设计、制造水平，一般?值为80%，故持续运行电压选择为额定电压的0.8倍。这一点我们从伏安曲线的

小电流区上看，是有根据的。这样，在实践中根据具体条件进行模拟计算或按经验惯例对避雷器进行选型时，应考虑单相接地运行1h的过电压水平。但用户中的技术协议甚至电力设计院图纸中出现了许多与上述值有细微差别的额定电压值，我认为是不必要的(如10kV中出现16.5kV、16.7kV等)。

理由是实际设计避雷器过程中，额定电压值在伏-安曲线中是在小电流区里面，均小于U1mAAC值，追求细微之差在实际避雷器设计中得不到实现;另外从下面论述可知，按照新国标要求选择才能在许可过电压下安全使用(这是指不接地系统)。

按2000年版新标准中非接地系统氧化锌避雷器选型的科学性（1）额定电压的选择应按施加到避雷器端子间的最大允许工频电压有效值选择、设计，此时能在所规定的动作负载试验中确定的暂态过电压下正确地工作。

持续运行电压的选择必须是允许持久地施加于避雷器端子间的有效值。此时工频放电电压要足够高，以免在被保护设备的绝缘能耐受不需保护的操作过电压下动作，延长使用寿命，且必须考虑到我国现阶段制造氧化锌避雷器的荷电率与残压的实际水平。（2）凡是工频电压升高较严重的处所或是设备绝缘
