LDH系列电气火灾监控系统
电气火灾监控系统原理

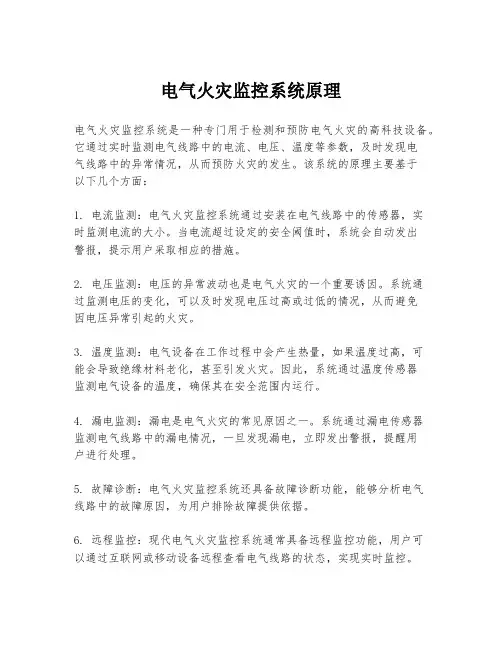

电气火灾监控系统原理电气火灾监控系统是一种专门用于检测和预防电气火灾的高科技设备。
它通过实时监测电气线路中的电流、电压、温度等参数，及时发现电气线路中的异常情况，从而预防火灾的发生。
该系统的原理主要基于以下几个方面：1. 电流监测：电气火灾监控系统通过安装在电气线路中的传感器，实时监测电流的大小。
当电流超过设定的安全阈值时，系统会自动发出警报，提示用户采取相应的措施。
2. 电压监测：电压的异常波动也是电气火灾的一个重要诱因。
系统通过监测电压的变化，可以及时发现电压过高或过低的情况，从而避免因电压异常引起的火灾。
3. 温度监测：电气设备在工作过程中会产生热量，如果温度过高，可能会导致绝缘材料老化，甚至引发火灾。
因此，系统通过温度传感器监测电气设备的温度，确保其在安全范围内运行。
4. 漏电监测：漏电是电气火灾的常见原因之一。
系统通过漏电传感器监测电气线路中的漏电情况，一旦发现漏电，立即发出警报，提醒用户进行处理。
5. 故障诊断：电气火灾监控系统还具备故障诊断功能，能够分析电气线路中的故障原因，为用户排除故障提供依据。
6. 远程监控：现代电气火灾监控系统通常具备远程监控功能，用户可以通过互联网或移动设备远程查看电气线路的状态，实现实时监控。
7. 自动保护：在检测到火灾隐患时，系统不仅会发出警报，还能自动切断电源，防止火灾的发生。
8. 数据记录：系统会记录电气线路的历史数据，包括电流、电压、温度等参数，便于用户分析和追溯故障原因。
通过这些原理，电气火灾监控系统能够有效地预防和减少电气火灾的发生，保障人们的生命财产安全。
电气火灾监控系统分类及组成
电气火灾监控系统分类及组成电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。
一、系统分类1.电气火灾监控探测器的分类（1）电气火灾监控探测器按工作方式分类①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备；②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。
（2）电气火灾监控探测器按工作原理分类①剩余电流保护式电气火灾监控探测器，即当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。
②测温式（过热保护式）电气火灾监控探测器，即当被保护线路的温度高于预定数值时，自动报警的电气火灾监控探测器。
③故障电弧式电气火灾监控探测器，即当被保护线路上发生故障电弧时，发出报警信号的电气火灾监控探测器。
2.电气火灾监控设备的分类电气火灾监控设备按系统连线方式分类为：（1）多线制电气火灾监控设备，即采用多线制方式与电气火灾监控探测器连接。
（2）总线制电气火灾监控设备，即采用总线(一般为2～4根)方式与电气火灾监控探测器连接。
二、系统适用场所电气火灾监控系统适用于具有电气火灾危险场所，尤其是变电站、石油石化、冶金等不能中断供电的重要供电场所的电气故障探测，在产生一定电气火灾隐患的条件下发出报警信号，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。
三、系统组成电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
电气火灾监控系统的组成如图3-9-11所示。
图3-9-11电气火灾监控系统组成示意图1．电气火灾监控器电气火灾监控器用于为所连接的电气火灾监控探测器的供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
豪恩报警主机ldh9000说明书

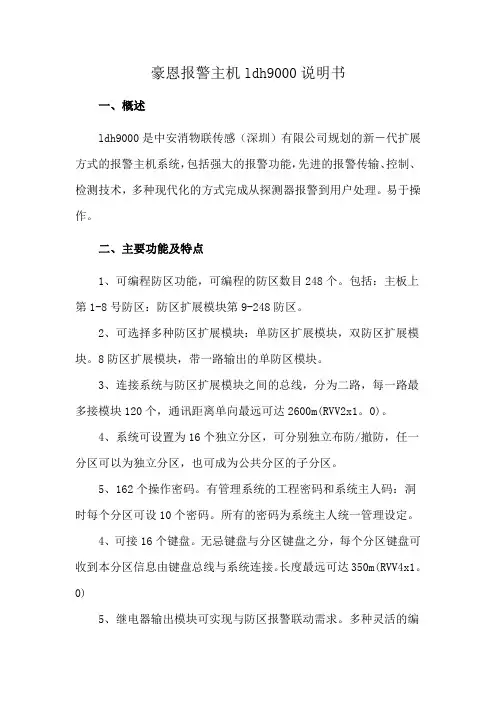

豪恩报警主机ldh9000说明书一、概述ldh9000是中安消物联传感（深圳）有限公司规划的新－代扩展方式的报警主机系统，包括强大的报警功能，先进的报警传输、控制、检测技术，多种现代化的方式完成从探测器报警到用户处理。
易于操作。
二、主要功能及特点1、可编程防区功能，可编程的防区数目248个。
包括：主板上第1-8号防区：防区扩展模块第9-248防区。
2、可选择多种防区扩展模块：单防区扩展模块，双防区扩展模块。
8防区扩展模块，带一路输出的单防区模块。
3、连接系统与防区扩展模块之间的总线，分为二路，每一路最多接模块120个，通讯距离单向最远可达2600m(RVV2x1。
0)。
4、系统可设置为16个独立分区，可分别独立布防/撤防，任一分区可以为独立分区，也可成为公共分区的子分区。
5、162个操作密码。
有管理系统的工程密码和系统主人码：洞时每个分区可设10个密码。
所有的密码为系统主人统一管理设定。
4、可接16个键盘。
无忌键盘与分区键盘之分，每个分区键盘可收到本分区信息由键盘总线与系统连接。
长度最远可达350m(RVV4x1。
0)5、继电器输出模块可实现与防区报警联动需求。
多种灵活的编程设定，满足用户一对一，一对多等多种报警输出关系。
6、主机直接通过RS232与计算机连通，计算机可直接与打印机相连，实现警情的实时打印与记录，便于出警。
7、系统自动记录最近200条事件信息，用键盘可随时查询。
8、系统可选用PSTN模块与电话接警中心相连，支持Contact ID 通讯格式。
当接警中心忙碌或电话线路故障时，系统可记录48条事件信息待通信恢复时可再次上报。
三、名词解释布防：布防一个分区，分区中所有未被旁路的防区都处于戒备状态。
强制布防：需要用户密码才可能进行的布防，与布防相同的是：布防一个分区，分区中所有未被旁路的防区都处于戒备状态；与布防不同的是：当一个可以被旁路的防区，在强制布防之前触发，系统可以布防成功。
周界布防：只布防周界，除活动防区外，其他防区都处于戒备状态强制周界布防：需要用户密码才可能进行的周界布防，与周界布防相同的是：只布防周界，除活动防区外，其他防区都处于戒备状态：与周界布防不同的是：当一个可以被旁路的防区，在强制周界布防之前触发，系统可以布防成功。
LDHT-F1火灾监控器

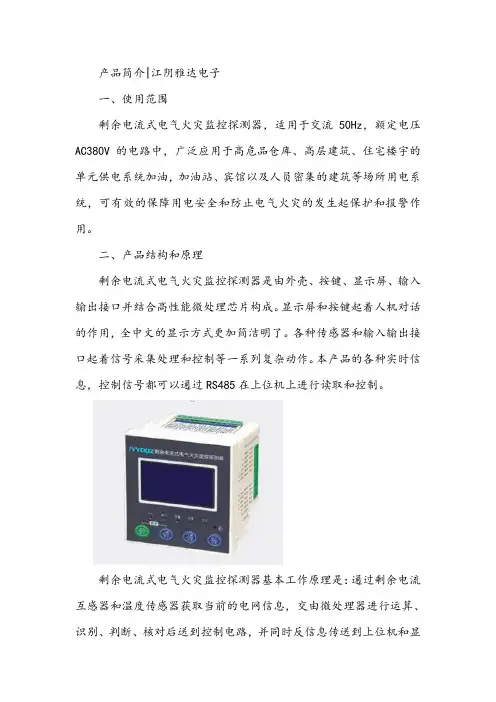

产品简介|江阴雅达电子一、使用范围剩余电流式电气火灾监控探测器，适用于交流50Hz，额定电压AC380V的电路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统加油，加油站、宾馆以及人员密集的建筑等场所用电系统，可有效的保障用电安全和防止电气火灾的发生起保护和报警作用。
二、产品结构和原理剩余电流式电气火灾监控探测器是由外壳、按键、显示屏、输入输出接口并结合高性能微处理芯片构成。
显示屏和按键起着人机对话的作用，全中文的显示方式更加简洁明了。
各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。
本产品的各种实时信息，控制信号都可以通过RS485在上位机上进行读取和控制。
剩余电流式电气火灾监控探测器基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理器进行运算、识别、判断、核对后送到控制电路，并同时反信息传送到上位机和显示屏以供操作人员观察。
应用领域|江阴雅达仪表■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑漏电电流传感器|江阴雅达电子三、工作环境与使用要求（一）工作环境1、温度：－5~+40℃，温度小于等于60%；2、海拔：海拔高度不超过2000m，超过此海拔的需要进行降容处理，以保证安全3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈阳光的直射；注意通风散热；远离强磁场干扰，任意方向的磁场强度不应超过地磁场的5倍。
（二）使用要求1、无外箱的监控探测器应安装在非电专业人员以及未成年人触及不到的地方2、产品安装使用前应首先了解本产品的性能和工作要求3、产品接线应符合规范，接线端子螺丝必须拧紧固定，不能松动4、各接口线确保无误，以防止损坏内部元器件5、安装时注意不要有异物落入监控探测器6、监控探测器电源应符合要求，避免造成损失7、安装完毕后试运行系统，注意有无异常情况8、定期对系统进行自检测试，以确保其动作性能CLZ80000丨PMC-53M丨WEFPJ-16丨SCK600A丨WEFPT-250ZR丨RAD1/400APMF660丨PMC-53M-12丨WEFPS-B256丨SCK600A1丨WEFPT-320ZR丨RAD2PRO6001丨PMC-63M丨WEFPS-B1024丨SCK600A4丨WEFPT-400ZR丨RAD2/63A PRO6001-A丨PMC-EF丨WEFPS-Q256丨SCK600A8丨WEFPT-32ZG丨RAD2/100A PRO6001-B丨CCS1-C丨WEFPS-Q1024丨SCK600A16丨WEFPT-40ZG丨RAD2/250A PDM-3000丨CCT2-C丨PMAC503C丨WEFPT-50ZG丨RAD1丨RAD2/400APMC-T201丨RAC/64丨PMAC503R丨WEFPT-63ZG丨RAD1/63丨CCT1PMC-T203丨RAC/128丨PMAC503L丨WEFPT-80ZG丨RAD1/100A丨CCT2PMC-61M丨RAC/256丨PMAC503M丨WEFPT-100ZG丨RAD1/250A丨CCJ46DH-A-100丨RGU-10丨PMAC503丨LDHT-1B丨PDM-803AT丨CCJ70DH-A-225丨WEFPT-32ZR丨EM720-8R8T丨LDHT-4B丨PDM-810BT丨CCJ96DH-A-400丨WEFPT-40ZR丨EM720-1R1T丨HBTK-1000DB丨PDM-810AT丨LDT9001E DJ-XB丨WEFPT-50ZR丨EM720-1R1T-LED丨HBTK-L100A丨PDM-810DSC丨LDT9002E DJ-X10B丨WEFPT-63ZR丨EM720-1R1T-LCD丨HBTK-L250A丨PDM-800BT丨LDT9003E DJ-X22B丨WEFPT-80ZR丨EM760-Q丨LDHT-4E丨PDM-800ET丨LDT9000/40ADJ-X40B丨RAC/256丨EM720-B丨LDHT-10E丨PDM-800AT丨LDT9000J/250ALC-ACS丨RGU-10丨AcuRC420丨LDHT-20E丨HRT3000丨EF-ACSLC-ACSB128丨RGU-10C丨AcuRC410丨LDHT-F1丨HRT3000-M丨EF-ACS/B256 HRT3000-B丨RCM-470/A丨Acuvim393丨LDHT-D1丨HRT3000-MA丨EF-ACS/B128 HRT3000-C丨BQ7M-L1T1丨AcuRC490丨LDHT-1T丨TOP600A丨PDM-803BTHRT3000-D丨BQ7M-L4T4丨ACS-B-R4T4丨LDHT-D4丨TOP600B丨PMC-EFGH1-B1丨BQ7M-L8丨ACS-B-R8T8丨PDM-3000丨HBTK-1000HQ丨WEFPT-32ZRGH1-D丨QFL-A丨LSF-A丨PMC-T201丨HBTK-1000DB丨WEFPT-40ZRGH1-A丨QFL-XT丨LSF-A-100丨PMC-T203丨HBTK-L100A丨PMC-61MGH1-Z丨QFL-A丨LSF-A-225丨PMC-61M丨HBTK-L250A丨DH-A-100GH2-B丨QFL-AW丨LSF-A-400丨DH-A-100丨HBTK-L400A丨DH-A-225GH1-EFM2100丨QFL-AB8丨LSF-A-630丨DH-A-225丨HBTK-L630A丨PMAC503C全国区域经销商|江阴雅达电子安徽省:安庆市;蚌埠市;亳州市;巢湖市;池州市;滁州市;阜阳市淮北市;淮南市;黄山市;六安市;马鞍山;宿州市;铜陵市甘肃省：白银市;定西市;嘉峪关;金昌市;酒泉市;兰州市;宣城市临夏市;陇南市;平凉市;庆阳市;天水市;武威市;张掖市广东省:东莞市;佛山市;广州市;江门市;梅州市;清远市;深圳市广西省:崇左市;防城港;贺州市;来宾市;柳州市;南宁市;钦州市贵州省：安顺市;毕节市;贵阳市;六盘水;铜仁市;遵义市;玉林市山东省：济南;青岛;东营;烟台;潍坊;济宁;泰安;日照;莱芜;临沂江苏省：南京;徐州;常州;苏州;淮安;盐城;扬州;镇江;泰州;宿迁河南省：郑州;开封;洛阳;平顶山;焦作;鹤壁;新乡;安阳;濮阳;许昌漯河;三门峡;南阳;商丘;信阳;周口;驻马店;廊坊;衡水河北省：石家庄;唐山;秦皇岛;邯郸;邢台;保定;张家口;承德;沧州山西省：太原;大同;阳泉;长治;晋城;朔州;晋中;运城;忻州;临汾;吕梁。
电气火灾监控系统新说明书ver3.0
1．本体构造及用途: 由电源单元、滤波单元、微处理器（包括算术逻辑部件、寄存器、控 制电路、时钟发出器、存储器、辅助电路及内部总线）单元、通信单元、输入通道切换单元、 输出单元、声报警、显示单元及软件组成。用于现场传感器数据采集、存储、处理、显示、 报警及确认，并将信号传到主机，同时可就地控制。 2．图样
地址编码
每个监控模块、每个检测通道均具有唯一地址编码
外型尺寸（mm）/安装方式 长 x 宽 x 高=155x110x110/导轨式、视窗式、明装式
参数 设定
动作方式设定 动作于报警或动作于脱扣（连接分励脱扣器时） 动作参数设定 可在 30-999mA 在标准范围内现场可设定 动作时间设定 0--60s 中调整内现场可设定 数据显示 每个传感器数据现场可读
打印功能
打印报警事件及时间、故障事件及时间、复位操作及发生时间。
自检功能
对显示面板指示灯、喇叭做自检；
复位功能
复位报警、故障和输出指示灯及音响；
消音功能
对报警消音、声讯号关闭 光信号保持 当新的故障讯号输入 仍可保留
4.主要技术参数
输入电源性质/功率 AC220V 50Hz±15% 5W
输出参数
配带传感器
可配出 8 个通道，分别带传感器 1-８个，每个通道为一个扩展地址，输出线 宜 ≤10m，采用 2×1.5mm2 导线。
输出控制端口 2 对无源 NC／NO 触点(AC220V50Hz／1A,COSф=0.8 或 DC24V 3A)
技术 系统设定功能
设定监控设备携带探测器的数量；
参数 时间设定/调时功能 及 显示功能
功能 报警功能
显示当前设定的时间； 全中文 LCD 显示及 LED 指示 点亮报警指示灯，发出报警音响，显示报警部位和类型；
培训内容
漏电安装与调试培训内容一、探测器的安装方法1、LDHT型电气火灾监控探测器应在配电柜（箱）内安装,35cm标准导轨安装。
2、LDHJ型剩余电流式电气火灾监控探测器的监控探测器，宜固定在配电箱内部。
固定形式：35cm标准导轨或将监控探测器直接套在电缆线。
注：要在断电情况下施工，并注意强弱电分开走线，单独敷设剩余电流式电气火灾监控探测器信号线。
3、严格区分N线和PE线。
(1)三极四线式或四极四线式供电线路的N线，应通过LDHJ或LDHT 监控探测器的互感器。
(2)通过互感器的N线,不得作为PE线,也不得重复接地或接设备外露可接近导体。
(3)PE线不得接入剩余电流保护装置。
A,单相分支线路漏电检测 B,三相分支线路漏电检测探测器探测器二、系统接地1、低压系统接地制式按配电系统和电气设备接地的不同组合分类，可分为TN、TT、IT。
2、三种形式，其文字代号的意义如下：（1）一个字母表示配电系统的对地关系：T：电源端有一点直接接地；I：电源端所有带电部分与地绝缘，或有一点经阻抗接地。
（2）第二个字母表示电气装置的外露导电部分与地的关系：T：外露导电部分对地直接做电气连接，与配电系统的任何接地点无关；N：外露导电部分与配电系统的接地点直接做电气连接（在交流配电系统中，接地点通常就是中性点）3、在TN系统中，所有电气设备的外露导电部分接到保护线上，与配电系统的接地点相连接。
这个接地点通常是配电系统的中性点。
如果没有中性点（如配电变压器二次侧为三角形接线）或未引出中性点，可将变压器二次侧的一相接地，但该接地线不能用作PEN线。
保护线应在每个变电所附近接地。
配电系统引入建筑物时，保护线在其入口处接地。
为了在故障时，保护线的电位尽量接近地电位，应尽可能将保护线与附近的有效接地极相连，如有必要，可增加接地点，并使其均匀分布。
根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-S 及TN-C-S。
TN-S：L1、L2、L3、N（中性线）+ PE（保护线）TN-C：L1、L2、L3+PEN（PE、N二者合一）TN-C-S：L1、L2、L3+前半部PEN，后半部PE+N（1）接地故障时，故障电流大，可采用一般过电流保护电器切断电源，以保证安全。
海湾2014电气火灾监控系统应用设计说明书2014.4.11
服务热线：400 612 0119 地址：河北省秦皇岛经济技术开发区长江东道80号 网址：
版权所有，保留解释权。如本说明书版本升级，则同型产品的 介绍以最新版本为准，恕厂家不另行通知。 版本号：Ver.2014.4（印刷时间：2014年4月）
（三）分体式、多路探测器：GST-DH9501 系列...............................................................................................24 4. 5. 6. 7. GST-DH9501 电气火灾监控探测器 ......................................................................................................24 GST-DH9501/n 剩余电流式传感器（n=3,5,7,12F,22F） ................................................................27 GST-DH9501/nKS 系列剩余电流式传感器(n=5,7,11) ......................................................................29 GST-DH9501-M 输出模块 ......................................................................................................................32
更多GST系列产品应用设计说明书 欢迎致电：400 612 0119
剩余电流动作电气火灾监控系统
剩余电流动作电气火灾监控系统系统简介电气火灾是一种由于电路故障或设备老化等原因引起的可燃材料点燃而造成的火灾。
为了防范电气火灾的发生和减少损失，开发剩余电流动作电气火灾监控系统是十分必要的。
剩余电流动作电气火灾监控系统是一种利用剩余电流断路器作为防火保护器件，通过监测电气用品、电缆线路或任何与电气有关的配套设备的剩余电流，及时响应并切断电源，从而实现对电气火灾的预防、监测和处理的智能化电气系统。
系统设计剩余电流动作电气火灾监控系统是由计算机、剩余电流断路器、保护电路、信号传递装置等多个模块组成的。
计算机计算机是系统的核心部件，它负责实现对剩余电流信息的采集、分析和处理，并对其他各个模块进行控制和指导。
可采用单片机或者多媒体主机等不同形式进行。
剩余电流断路器剩余电流断路器是系统的最重要部件，它主要作为防火保护器件，用于监测剩余电流，当电气故障产生时，断路器可以迅速切断电源，避免发生危险。
保护电路保护电路是通过监测电流、电压、频率等参数，并对其进行处理，保证系统正常运行。
同时，在故障发生时可以通过保护电路对系统进行保护。
信号传递装置信号传递装置主要用于将采集到的剩余电流信息传递给计算机进行处理。
传递装置可以采用电缆、无线传输等多种形式。
系统运行剩余电流动作电气火灾监控系统的运行流程主要分为以下几个步骤：1.采集：系统通过剩余电流断路器提供的信号采集系统所需信息，包括电流、电压等信息。
2.处理：计算机对采集到的信息进行处理和分析，判断系统是否存在故障或者是否有导致火灾的危险因素。
3.控制：根据处理后的结果，计算机可以通过控制信号传递装置，对断路器进行控制，实现对电源的及时切断。
4.报警：如果系统检测到有电气故障或者存在火灾危险因素，系统会自动报警，提醒操作员及时进行处理。
同时，系统还可以通过短信、邮件等方式向管理人员发送报警信息。
系统优势剩余电流动作电气火灾监控系统是一种性能稳定、实用可靠的电气系统，其主要优势如下：1.及时预警：系统能够提前监测到电气故障或者有火灾危险的情况，及时进行预警和处理，从而减少了损失。
一种电气火灾监控系统[发明专利]
![一种电气火灾监控系统[发明专利]](https://img.taocdn.com/s3/m/6fa4efcc3169a4517623a3e6.png)
专利名称：一种电气火灾监控系统
专利类型：发明专利
发明人：周国华,代文海,王伟韬,王剑秋申请号：CN201910019224.X
申请日：20190109
公开号：CN109697823A
公开日：
20190430
专利内容由知识产权出版社提供
摘要：本发明涉及一种电气火灾监控系统，包括火灾探测器，所述火灾探测器连接有蓄电池、确认模块和传送模块，所述确认模块与传送模块相连，所述传送模块分别连接有终端服务器和备用终端服务器。
本发明的有益效果：保证了火灾信息的稳定传输和及时确认，避免了因对灾区信息不了解和不能及时反馈灾区情况而造成的救援不及时的问题。
申请人：上海金盾消防智能科技有限公司
地址：200120 上海市浦东新区书院镇万松路88号8幢
国籍：CN
代理机构：北京纽乐康知识产权代理事务所(普通合伙)
代理人：田磊
更多信息请下载全文后查看。
电气火灾监控系统使用说明书PDF
LDH系列电气火灾监控系统
LDH系列电气火灾监控系统简介LDH系列电气火灾监控系统是一种用于监测电气设备火灾风险的先进平安监控系统。
它能够实时监测电气设备的温度、电流、电压等参数，并通过智能算法分析，及时检测和报警电气设备的火灾隐患，保障电力系统运行的稳定和平安。
该文档将介绍LDH系列电气火灾监控系统的原理、功能、特点以及应用场景等内容。
原理LDH系列电气火灾监控系统采用了多种传感器和数据采集模块，能够对电气设备的多种参数进行实时监测。
其中，温度传感器能够实时监测电气设备的温度变化，电流传感器能够监测电气设备的电流变化，电压传感器能够监测电气设备的电压变化。
系统通过采集到的数据，利用智能算法进行数据分析和处理，对电气设备的火灾风险进行预测和判断。
一旦检测到电气设备出现较高的温度变化、电流异常波动或电压突变等情况，那么会立即触发报警机制，发出警报并及时通知相关人员进行处理。
功能LDH系列电气火灾监控系统具有以下功能：1.实时监测：系统能够实时监测电气设备的温度、电流、电压等参数。
2.数据分析：系统利用智能算法对采集到的数据进行分析和处理，判断电气设备的火灾风险。
3.报警机制：一旦检测到火灾风险，系统会立即触发报警机制，并发出警报通知相关人员进行处理。
4.数据记录：系统会记录和保存监测数据，方便后续数据分析和检测。
特点LDH系列电气火灾监控系统具有以下特点：1.高精度：系统采用了精确的传感器和数据采集模块，能够对电气设备的参数进行高精度的监测。
2.智能分析：系统利用智能算法对采集到的数据进行分析和处理，能够准确判断火灾风险。
3.及时报警：一旦检测到火灾风险，系统能够立即触发报警机制，发出警报并通知相关人员。
4.易于安装：系统采用模块化设计，安装简便，不需要对电气设备进行大幅改动。
5.良好的扩展性：系统支持多种传感器和数据采集模块的灵巧组合，可以根据实际需求进行扩展和定制。
应用场景LDH系列电气火灾监控系统适用于各种电气设备的监测和防护，特别适用于以下场景：1.电力系统：对发电机、变压器、开关柜等电气设备进行火灾监测和防护。
电气火灾监控系统原理及应用
电气火灾监控系统原理及应用山东和远智能科技股份有限公司网络营销部电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D 转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。
值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
电气火灾监控系统一般安装在电路系统的配电箱中，用于监控电路中的剩余电流以及线缆温度，从而确定是否有发生电气火灾的威胁，并及时预警；电气火灾监控系统一般由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成。
那么剩余电流到底是什么呢？如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，检测线缆采用空心式的环形互感器，检测铜排采用空心矩形互感器。
安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。
1.电气火灾监控系统在TT系统中的使用方法：•剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。
•A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE线不得穿过互感器。
•配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线•出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。
电气火灾监控系统由什么组成
电气火灾监控系统由什么组成电气火灾监控系统是一种专门设计用于监测和预防电气火灾的高科技设备。
它通常由以下几个主要部分组成：1. 传感器：传感器是系统的第一道防线，负责实时监测电气线路的电流、电压、温度等参数。
这些传感器可以是电流传感器、电压传感器、温度传感器等，它们能够检测到电气系统中的异常情况，如过载、短路、过热等。
2. 数据采集器：数据采集器负责收集传感器传来的数据，并将这些数据转换成数字信号。
它通常具备一定的数据处理能力，可以对数据进行初步的分析和处理，以便于后续的监控和报警。
3. 控制器：控制器是系统的大脑，它接收来自数据采集器的信号，并根据预设的规则进行判断。
当检测到异常情况时，控制器会立即启动报警程序，并通过声光等方式提醒相关人员。
4. 报警装置：报警装置是系统的重要组成部分，它在检测到电气火灾风险时，会发出明显的声光报警信号，以引起人们的注意。
报警装置可以是声光报警器、短信报警器、自动电话报警器等。
5. 用户界面：用户界面是系统与用户交互的界面，它可以是触摸屏、电脑屏幕或者移动设备上的应用程序。
用户界面允许用户查看实时数据、历史记录、报警日志等信息，并进行相应的设置和操作。
6. 通信模块：通信模块负责将控制器的报警信号和系统状态信息传输到远程监控中心或者用户的移动设备上。
它可以通过有线或无线的方式进行通信，如以太网、Wi-Fi、4G/5G等。
7. 电源：电源为整个系统提供稳定的电力支持，确保系统在各种情况下都能正常工作。
电源通常包括主电源和备用电源，以防止主电源故障时系统停止工作。
8. 辅助设备：辅助设备包括一些增强系统功能和稳定性的设备，如继电器、断路器、隔离开关等。
这些设备可以在检测到电气火灾风险时，自动切断电源，防止火灾的发生。
电气火灾监控系统的这些组成部分相互协作，共同构成了一个高效、可靠的火灾预防和监控体系，为人们的生活和工作环境提供了安全保障。
三江电气火灾监控系统设置方案
三江电气火灾监控系统设置方案第一节：引言和背景随着城市化的进程，大型建筑如商场、办公楼、医院等在增多，其防火安全问题也变得尤为重要。
火灾的发生常常给人们带来生命和财产上的巨大损失，因此，在这些大型建筑中使用现代化的火灾监控系统显得至关重要。
针对三江电气公司所面临的需求，制定一份合理而可行的火灾监控系统设置方案是十分必要的。
第二节：需求分析火灾监控系统应包括以下几个主要功能：1. 火灾报警功能：能够及时发现并报警火灾事故。
2. 空气质量监测功能：通过实时监测空气质量参数，包括烟雾、温度、湿度等指标，以便更早地判断是否有潜在火险。
3. 视频监控功能：通过摄像头获取实时图像，并进行画面分析，以辅助确定是否有火灾隐患或者正在发生火情。
4. 远程监控功能：通过网络连接实现远程检测和操控，方便管理人员实时了解火灾安全情况。
基于以上需求，我们提出以下的三江电气火灾监控系统设置方案。
第三节：系统组成及工作原理3.1 系统组成本火灾监控系统由以下几个主要部分构成：- 火灾报警器：布设在各个重要位置，能够感知烟雾、温度等异常，并发出高音量警报。
- 空气质量传感器：安装在每个房间中，实时监测空气质量参数，并向中央处理系统发送数据。
- 摄像头：安装在关键区域，实时拍摄图像，并传输至中央处理系统进行分析。
- 中央处理系统：接收来自所有传感器的数据并进行综合分析和处理。
- 远程监控终端：通过网络连接到中央处理系统，可随时观察火灾监控情况。
3.2 工作原理火灾报警器感应到烟雾或温度异常后，会立即发出高音量警报。
同时，空气质量传感器也会检测到异常状况，并将数据发送给中央处理系统。
摄像头会实时拍摄图像，并通过网络传输至中央处理系统进行分析。
中央处理系统会综合各个传感器的数据和图像信息，通过智能算法判断是否发生火灾，并在远程监控终端上向管理人员报警或展示相关信息。
第四节：设置方案4.1 摄像头布置鉴于三江电气公司的建筑特点和安全需求，在关键区域安装高清晰度、全景视角的摄像头是必要的。
电气火灾监控系统
● 液晶屏上可显示故障报警的回路、站号、时间等信息，并可打印出来。
一、TSX-DF-LD 电气火灾监控设备.1 系统概述
TSX-DF-LD 型剩余电流式电气火灾报警监控系统（以下简称控制器）可以检测线路的漏电电流以及线路 的过电流，在液晶显示屏上可查看报警信息，以找到发生漏电或过电流的线路。通过配接我厂生产的电气火 灾监控器和控制单元，构成具有高智能，大容量，网络化，多功能，高可靠的电气火灾探测报警及消防联动 控制系统。
七、附件 ..................................................................................................................................................................... 14 7.1 TSK-8 中继扩展模块................................................................................................................................. 14 7.2 TSP 监控器机盒......................................................................................................................................... 15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LDH系列电气火灾监控系统LDH系列电气火灾监控系统（漏电火灾报警系统）设计选型手册（2）目录目录1前言2一、LDH电气火灾监控系统概述2二、LDH电气火灾监控系统的差不多功能3三、LDH电气火灾监控系统的监控模式5四、LDHS电气火灾监控设备系列产品64.1 LDHS-1 壁挂式电气火灾监控设备64.2 LDHS-2 琴台式电气火灾监控设备74.3 LDHS-3 柜式电气火灾监控设备 13五、LDH智能电气火灾监控探测器系列产品 155.1 LDHT系列电气火灾监控探测器155.2 LDHJ系列电气火灾剩余电流探测器185.3 LDHG系列电气火灾过电流探测器20六、LDH系列电气火灾监控系统的设计216.1 设计方法 21七、LDH电气火灾监控系统的调试方法22前言众所周知，因供电线路或用电设备绝缘损坏引发的接地电气火灾的例子不胜枚举。
为了有效减少电气火灾，利达英杰公司推出的第一代电气火灾监控系统已在全国成功推广应用五年之久。
为了满足市场持续进展的需要，我公司最新研制成功了第二代LDH系列电气火灾监控报警系统，其技术性能指标完全满足GB14287-2005《电气火灾监控系统》标准要求。
同时具有：体积小巧，安装方便，成本低，传输距离远，显示数据丰富。
性能稳固可靠等优点。
利达英杰产品加工过程都受控于利达集团全国统一的产品质量治理、售后服务及监控体系，极高的信誉让利达产品的品质及服务有了保证，在确保品质的同时，以人性化设计彰显时代个性。
其产品的高性价比使LDH 智能型产品在其电气火灾监控系统领域内倍受关注。
专家指出“产品的安全性、稳固性、可靠性极为重要。
选择漏电产品、选择品牌确实是选择安全”。
一、LDH电气火灾监控系统概述系统的组成及特点：具有特色的电气火灾监控设备我公司是国内第一家在电气火灾监控领域中引用嵌入式操纵系统的公司，与传统的工控运算机相比，LDH电气火灾监控系统具有以下特点：特点一：该系统完全是为电气火灾监控量身定做的，系统运行稳固可靠，便于扩展，具有较高的性价比。
特点二：系统采纳紧凑的，高效的Windows操作系统。
其平台界面风格与我们较熟悉的Windows一致，用户对系统操作简便，方便用户的爱护和治理。
为提升系统的可靠性与实时性优先选用无主从构架的网络总线方案特点：系统网络采纳直线拓扑结构，多主从方式的串行通讯传输总线，使用一般的双绞线作为传输介质。
单条网络连接节点可达110个。
传输速率最高1Mbit/s。
网络总长度最长可达10000米。
硬件自动完成数据的收发数据的检错功能，支持网络硬件节点的即插即用。
故障节点能够自动关闭爱护，不阻碍其他网络节点的正常运行，减少了总线隔离器。
以上优点保证了网络运行的可靠性，实时性。
高灵敏度智能型电气火灾监控探测器我们将原漏电探测器改进为高灵敏度智能型电气火灾监控探测器（能够实现剩余电流式和测温式两种探测器的所有功能，满足GB14287.2-2005，GB14287.3-2005国家标准）。
与第一代探测器相比使用该智能探测器所组成的电气火灾监控系统时，减少了与每个探头相匹配操纵模块及总线隔离器。
内置高性能的MCU微处理器，性能可靠，功能强大，安装灵活，使用方便。
有效的减少了系统成本。
且该智能型电气火灾监控探测器采纳全数字处理技术有效的幸免了系统漏报误报等情形发生。
在智能型电气火灾监控系统的设计与制造中，我们使用了各种先进工艺，进行严格的质量操纵治理，各道工序均按照工艺标准严格要求，使产品的各项指标均能达到要求同时一致。
在产品出厂前，都通过了带电高温老化96小时以上的试验，性能稳固可靠。
为了习惯不同现场的需要，我们进行了大量抗干扰试验，并采取了相应的抗干扰计策，智能型电气火灾监控探测器与电气火灾监控设备之间传输的数据信息更加准确。
在实际应用中证明：LDH系统是稳固可靠的值得信任的智能电气火灾监控系统。
二、LDH电气火灾监控系统的差不多功能◆LDH电气火灾监控系统能够赶忙处理一个或多个由智能监控探测器主动上传的漏电电流和温度等的报警数据。
还能够跟据系统设置对各个监控点进行定时巡检。
◆LDH电气火灾监控系统能够按照不同的用户设有相应的治理权限。
用户按照其的访咨询级别实现对系统的治理或操作。
治理员能够对漏电电流的报警阀值、温度报警阀值进行设置，能够添加和删除监控节点，添加和删除用户，查询和打印报警记录、历史操作记录、状态改变记录，设置选择性区域爱护功能。
（即选择性设置：按照回路的爱护性质，当有漏电报警时可选性设置智能探测器手动或自动切断报警回路受控点的供电电源）◆LDH电气火灾监控系统具有黑箱子功能，能够完成系统操作记录，历史漏电记录的长时刻储存。
还能够按照需要对监控点所采集的实时数据进行储存复制。
◆LDH电气火灾监控系统能够按照需要配置相应的数据储备设备（U 盘，CF卡，大容量移动硬盘）。
支持鼠标，键盘，触摸屏对系统进行操作，用户使用将更方便灵活。
◆LDH电气火灾监控系统其用户能够订制手机短信息异地监控功能。
只要将系统治理员的电话输入系统并设置相应的参数，开通短信服务平台即可对该系统的漏电报警、温度报警情形和设备运行情形进行监视。
实现无人职守的监控模式。
◆LDH电气火灾监控系统能够对设备的通讯状态、主备电工作状态、智能电气火灾探测器的在线或故障状态进行声光报警指示。
◆LDH监控系统配置了UPS不间断电源供电，系统能够自动实现主／备电供电电源切换，智能充、放电电池治理，市电／备电欠压故障报警。
当市电故障时备用电源能坚持4小时连续供电。
◆通过以太网能够实现远距离对LDH监控系统进行数据监控，系统爱护，系统升级。
开放的通讯协议便于与楼宇自控系统，消防监控的主系统／子系统相连接（提供TCP/IP,RS485,二总线接口协议）。
系统配置有消防联动输出接口。
在系统兼容性方面我们推出的LDHT-(X)E系列智能电气火灾探测器，采纳总线通讯方式能够直截了当挂接于火灾自动报警系统。
◆主控机具有“关心”功能，当操作人员有疑咨询时，能够利用“关心”功能进行查询，以解决一些疑难咨询题。
◆LDH电气火灾监控系统具有三种监控模式（回路状态监控模式，回路位图监控模式，回路实时数据监控模式）满足不同用户的监控需求。
◆LDHS电气火灾监控设备通过串行总线与每个智能电气火灾探测器通讯，具有较高的传输速率，每条总线的最大传输距离为10000米(传输速率为5kBit/s)。
总线输出信号为差分电压信号具有较强的抗干扰能力，较低的功耗。
◆LDHT系列智能电气火灾监控探测器能够自动跟踪采样点的漏电流，三相电流信号的相位并进行整个周期的实时采样，经CPU运算分析处理后按照预设的电流报警值进行区分是否抢占系统总线并将数据主动上传至系统监控设备。
数据测量准确，响应时刻短。
该探测器还具有温度监测功能，外置高灵敏度温度探头能够实时对被测点温升状况进行监测。
三、LDH电气火灾监控系统的监控模式状态监控模式15英寸TFT液晶显示屏，按照设置能够一屏将所有监控点工作的状态完全显示出来。
双击某一电气火灾监控点即可显示该点的监测数据（包括漏电流，三相过电流，温度，报警设置值，监控点的具体位置，报警时刻，编号等信息）平面图监控模式能够按照用户要求能够加载平面图显示功能，用户按照平面图显示的具体信息，专门方便了解每一个智能电气火灾探测器所在楼层的每一层的详细安装位置，显示该点的工作状态（在线正常工作状态，故障报警状态，非在线状态等，系统总线的布局，网络拓扑结构等信息。
）实时在线监控模式用户能够选择对各个监控点的数据（漏电流，温度，三相电流）进行实时监控，观测各点数据的变化趋势对准确判定该配电回路运行状况提供依据。
显示监控点的工作状态，安装及配置参数等的详细信息，实现选择性断电操作。
四、LDHS电气火灾监控设备系列产品4.1 LDHS-1 壁挂式电气火灾监控设备介绍：LDHS-1电气火灾监控设备为我公司推出的第二代通用型操纵设备。
完全满足GB 14287.1-2005技术规范。
此设备是基于构成小型电气火灾监控统设计的，有较高的性价比，结构小巧美观，易于安装。
功能：1、基于ARM平台的RISC嵌入式系统，具有功耗低、处理速度快、稳固运行等特点。
2、采纳无主从方式的网络架构设计，通讯稳固可靠。
且每台设备可挂接于LDHS-2系统，进行数据信息传输。
最大通讯距离为3000米。
超大规模的单机容量：110个报警操纵点能够满足大多数单体建筑的需求。
具有黑匣子功能，储备10000条数据。
中文报警信息打印。
3、模块化电源设计，相互隔离，减低单路电源负载，提升主机整体性能，使工作更稳固。
4、采纳240*128超大液晶全中文显示，可直观显示漏电发生的部位及有关漏电信息。
5、能够与LDHG，LDHJ，系列探头组成一带多模式或三相电流监控模式。
要紧技术指标：系统测量误差<1%交流电源220V ±15% 50Hz ±1Hz备电电源DC12V 4.5Ah蓄电池12V×1，备电连续供电时刻为4小时打印机SP-40针式微型打印机壳体 1.5㎜冷轧钢板内外表面均喷塑处理使用环境温度 0°~40°C 相对湿度≤90% （40°±2°C）尺寸400×126×250 (长×宽×高单位:mm)外形与结构尺寸图：系统框图：6LDHTLDHGLDHTLDHTLDHTLDHJLDHJ用电设备用电设备用电设备用电设备用电设备ABCNABCN通讯总线LDHG TMTM一带一监控模式三相电流监控模式一带多监控模式(N<9)总线通道-1总线通道-1总线通道-1总线通道-1222221662楼宇4.2 LDHS-2 琴台式电气火灾监控设备介绍：LDHS-2电气火灾监控设备为我公司推出的第二代通用型操纵器。
完全满足GB 14287.1-2005技术规范。
能够方便切换3种监控模式，每种监控模式都能够完成对监控回路的断电操作。
显示监控节点的工作状态，监控节点的详细地址及数据信息。
功能：1、数据储备功能：LDHS-2电气火灾监控系统分为两个数据储备区域。
其中一个区域用于储备：漏电故障报警记录，断电操作记录，状态改变记录。
储备器容量为4 M，此储备区域为用户只读区域，只有系统治理员能够对其数据拷贝备份。
第二个储备区域，系统用于对实时测量的数据进行储备，此设备为外接CF 储备卡或可移动硬盘。
用户需按照实际需要进行配置储备设备容量，设置数据储备间隔时刻。
LDHS-2标准配置容量128M。
2、设备自检功能：LDHS-2电气火灾监控设备开机后第一对系统设备进行自检，包括设备主板、显示器、系统监控程序、报警指示灯、打印机、音频输出、供电主/备电源，然后进入状态监控界面。
