互感式磁性物含量测量
互感式传感器测量原理
互感式传感器测量原理互感式传感器是一种常用于测量和监测物理量的传感器。
它利用互感现象来实现测量原理。
互感现象是指当两个线圈靠近时，其中一个线圈的电流变化会导致另一个线圈中的电流发生变化。
互感式传感器的基本结构由两个线圈组成，一个称为主线圈，另一个称为辅助线圈。
主线圈中通入待测物理量所产生的电流，而辅助线圈则用来测量这个电流的变化。
主线圈和辅助线圈之间通过磁场相互耦合，当主线圈中的电流发生变化时，会在辅助线圈中感应出电动势。
互感式传感器的工作原理是基于法拉第电磁感应定律。
根据法拉第电磁感应定律，当一个线圈中的磁通量发生变化时，会在另一个线圈中感应出电动势。
互感式传感器利用这一原理，通过测量辅助线圈中感应出的电动势来间接测量主线圈中的电流变化。
互感式传感器的测量原理可以通过以下步骤来解释。
首先，主线圈中通过待测物理量产生的电流会产生一个磁场。
这个磁场会传导到辅助线圈中，并在辅助线圈中感应出电动势。
然后，通过测量辅助线圈中的电动势，可以得到主线圈中电流的变化情况。
根据测得的电动势和已知的线圈参数，可以计算出主线圈中的电流值。
互感式传感器的测量原理具有一定的优势。
首先，它具有较高的灵敏度和精度，能够实现对微小电流变化的测量。
其次，互感式传感器的结构简单、体积小，适用于各种应用场景。
此外，它具有较好的线性特性和频率响应特性，能够满足不同领域的测量需求。
互感式传感器在许多领域都得到了广泛的应用。
例如，在工业自动化领域，互感式传感器可以用来测量电流、位移、压力等物理量。
在医疗领域，它可以用来监测心电图信号、血压等生理参数。
在环境监测领域，互感式传感器可以用来监测温度、湿度、光照强度等环境参数。
互感式传感器是一种基于互感现象的传感器，利用互感现象来实现对物理量的测量和监测。
它通过测量辅助线圈中感应出的电动势来间接测量主线圈中的电流变化。
互感式传感器具有灵敏度高、精度高、结构简单、体积小等优点，广泛应用于各个领域。
磁性材料的测量
二、用冲击电流计测量磁性材料直流磁特性
用冲击电流计测量磁特性步骤
第一步：测定冲击电流计的磁通冲击常数 Cq R
图中先将开关 s1投 向右边，由电流表测出 通过互感的电流值，记 下冲击电流计测出的最 大偏转角。
1 m M T I Cq R
若式中M 为已知， 可从上式求得 Cq R 值。
用冲击电流计测量磁特性步骤
N1 I1 πD Cq R B N2S H
用冲击电流计测量磁特性步骤
第四步： 测定磁滞回线 由于磁滞回线是对称的，所以只要测出磁滞 曲线的一个半边，另一个半边就可以按对称原 则画出。测量时激磁电流可以从最大值开始， 然后逐渐调小，直至等零。然后再从零向负向 最大值调节，至负最大值为止。之间可以取若 干点。测量顺序如下式。
交变磁场下的功率损耗，可用功率表测量，图中测 出的功率等于试样铁损耗加上功率表和电压表的损耗。 由于功率表的电压圈接在二次侧，所以功率表所测的 值已经不包括绕组的铜损耗。
返回本章首页
测量最大磁场强度必须测出通过样品绕组的最大电 流，由于电流不是正弦波，磁化电流最大值要用一个 互感线圈测量。
从互感线圈二次绕组感 应电压的平均值 U CP1 求出磁化电流最大值 I m 。 4 fMI m U CP1 然后再从I m 值求出H m 值。 Hm U CP1 N1 4 fMl
四、测量交变磁场下的功率损耗
第二步:退磁
将开关S1投向左边， 将S2反复改变投向 ， 并不断加大 R1， 使电流逐渐减少 ，直至为零时 ， 材料就被退磁 。
第三步：测量基本磁化曲线 从最大磁感应强度的较小的值开始，依次改变磁化电 流，将每次磁化电流值代入安培环路定律的公式，求出 磁场强度H，再用冲击电流计测出磁感应强度B，根据每 次对应的H、B。即可画出基本磁化曲线。
一种检测碳酸锂中磁性物质含量的方法
一、原理：碳酸锂中的磁性物质含量可以通过磁化曲线法来测定。
该方法是利用样品在外加不同强度的外部磁场下，其内部的有序成分会逐渐被扰乱而产生不同的磁化强度（即产生不同大小的回复力）。
当样品中存在有序成分时（如氧化物、金属微晶体、金属氧化物以及其他对外部磁场敏感的物质），随着外加电流强度的增大而出现显著变化。
通过测定样品在不同电流强度下所表得几何平面上相对于原始位子所作函数图形之间差异来估计样品中有序成分占总重量之比例。
二、步骤:
1. 在一定高斯/立方厘米(G/cm3) 的密度下将要测试的样本装入容器内;
2. 采用常规方法将容器内样本进行干裂;
3. 在0-1000A/m2 电感上施加一定间隔步骤(如10A/m2) 的电感, 此时测试仪会针对每一步施加电感时样本衡重;
4. 计算出比例, 即: 此时样本衡重 / 此前干裂前样本衡重 = X%;
5. 采集X% - 0% (即0A/m2) 组成一条“S”字形回复曲線, 这就是该样本中“S”字形回复能力;
6. 最后通过S-curve curve fitting method to calculate the magnetic material content in the sample and get the result of magnetic material content in LiCoO2 sample。
磁性物质测试方法
磁性物质测试方法依据标准：GB/T 24533-2009磁性物质：试样中铁、铬、镍、锌方法要求：在浆料试样中用磁棒吸附试样中的铁、铬、镍、锌金属元素物质，然后加入王水，在加热条件下将其溶解，在火焰原子吸收分光光度计上测试。
试剂及设备：无水乙醇，浓硝酸（65%以上），浓盐酸（36%以上），均为分析纯及以上；磁棒（26mm×50mm，7000GS），分析天平，电热板，火焰原子吸收分光光度计。
试样制备：1.将磁棒放入清洗干净的锥形瓶中，加入2mL浓硝酸，6mL浓盐酸，然后再加水至浸没磁棒。
将锥形瓶置于恒温电热板上加热30min，加热过程中不断摇荡锥形瓶。
加热完毕后取下锥形瓶并使其自然冷却至室温，然后用去离子水将磁棒清洗干净（可用另一根磁棒放在锥形瓶外面吸住锥形瓶内的磁棒，防止瓶内磁棒碰撞损坏锥形瓶）。
2.称取500g浆料样品于干净的样品罐中，然后将清洗干净的磁棒放入其中，盖紧罐盖，摇晃样品罐，使磁棒充分吸收样品中的含铁、铬、镍、锌金属元素的物质。
3.将样品罐中的磁棒放入锥形瓶中，用去离子水冲洗干净，然后加入50mL乙醇，超声20s，再重复加入50mL乙醇并超声20s，最后再用去离子水清洗3遍。
4.向锥形瓶中加入1.5mL浓硝酸，4.5mL浓盐酸，50mL去离子水，把锥形瓶置于恒温电热板加热30min，加热过程不断摇荡锥形瓶。
加热完毕后冷却至室温，定容至50mL，至此试样制作完毕。
5.同步骤4，取干净锥形瓶，加入1.5mL浓硝酸，4.5mL浓盐酸，50mL去离子水，同样把锥形瓶置于恒温电热板加热30min，冷却后定容至50mL制作样品空白。
元素含量测试：用火焰原子吸收分光光度计分别测试试样中铁、铬、镍、锌四中元素，并最终将四种元素含量结果相加得磁性物质含量结果（ppm）。
[说明]磁性物含量测定
![[说明]磁性物含量测定](https://img.taocdn.com/s3/m/298354d288eb172ded630b1c59eef8c75fbf95ee.png)

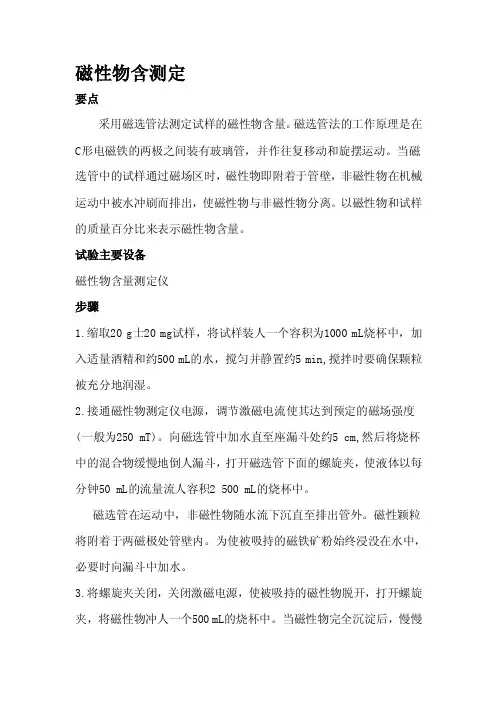

磁性物含测定要点采用磁选管法测定试样的磁性物含量。
磁选管法的工作原理是在C形电磁铁的两极之间装有玻璃管，并作往复移动和旋摆运动。
当磁选管中的试样通过磁场区时，磁性物即附着于管壁，非磁性物在机械运动中被水冲刷而排出，使磁性物与非磁性物分离。
以磁性物和试样的质量百分比来表示磁性物含量。
试验主要设备磁性物含量测定仪步骤1.缩取20 g士20 mg试样，将试样装人一个容积为1000 mL烧杯中，加入适量酒精和约500 mL的水，搅匀并静置约5 min,搅拌时要确保颗粒被充分地润湿。
2.接通磁性物测定仪电源，调节激磁电流使其达到预定的磁场强度(一般为250 mT)。
向磁选管中加水直至座漏斗处约5 cm,然后将烧杯中的混合物缓慢地倒人漏斗，打开磁选管下面的螺旋夹，使液体以每分钟50 mL的流量流人容积2 500 mL的烧杯中。
磁选管在运动中，非磁性物随水流下沉直至排出管外。
磁性颖粒将附着于两磁极处管壁内。
为使被吸持的磁铁矿粉始终浸没在水中，必要时向漏斗中加水。
3.将螺旋夹关闭，关闭激磁电源，使被吸持的磁性物脱开，打开螺旋夹，将磁性物冲人一个500 mL的烧杯中。
当磁性物完全沉淀后，慢慢倒出烧杯中的水，同时用一块强磁铁放在烧杯杯底，以防止杯中磁性物有任何损失。
4.打开激磁电源，关闭螺旋夹，向磁选管中加水。
打开螺旋夹，使水流动，把第一个2 500 mL烧杯中的液体和固体慢慢地加人漏斗，并使混合液通过磁选管进入第二个2 500 mL烧杯。
并收集由磁铁吸持的磁铁矿粉。
5.检查第二个2 500 mL烧杯中的液体中有无残存的磁性物，方法是将其放在一块强磁铁上，使烧杯慢慢移动，观察其中有无磁性颗粒，如果杯中没有磁性物，将杯中液体倒掉。
如果发现还有磁性物，应将杯中液体倒回磁选管，使其再通过一次检查。
直至杯中不存在磁性物为止。
6.将一个空着的2 500 mL烧杯放在磁选管下，向磁选管中加水冲洗被磁铁吸持的磁性物(在关闭激磁电源后)，将磁选管拆下并左右转动，直至排出的液体变清。
互感器磁芯组件电感测量方法
互感器磁芯组件电感测量方法【原创实用版4篇】目录（篇1）1.互感器磁芯组件电感测量方法的背景和重要性2.互感器磁芯组件电感的定义和分类3.互感器磁芯组件电感的测量方法和工具4.互感器磁芯组件电感测量的注意事项和误差分析5.互感器磁芯组件电感测量方法的发展趋势正文（篇1）互感器磁芯组件电感测量方法是电子元器件测试中的重要环节，它关乎到电子设备的性能和稳定性。
互感器磁芯组件电感是指，互感器中负责存储磁能的部分，它的作用是在电流变化时产生感应电动势，从而实现电能和磁能的相互转换。
互感器磁芯组件电感可以根据其材料和结构进行分类，常见的有铁芯电感、空芯电感和复合芯电感。
其中，铁芯电感由于其磁导率较高，能够存储更多的磁能，因此在高功率电子设备中得到广泛应用。
互感器磁芯组件电感的测量方法和工具主要包括电桥法、交流阻抗法和磁芯损耗测试法。
电桥法是最常用的测量方法，它通过比较电感器和标准电感器的电桥平衡条件来测量电感值。
交流阻抗法则是通过测量电感器在交流电路中的阻抗来计算电感值。
磁芯损耗测试法则是通过测量磁芯在交变磁场中的损耗来评估电感器的性能。
在测量互感器磁芯组件电感时，需要注意以下几点：首先，选择合适的测量方法和工具，根据电感器的特性和测量要求进行测量；其次，注意测量环境的温度、湿度和磁场等因素对测量结果的影响；最后，进行误差分析，确保测量结果的准确性和可靠性。
随着电子技术的发展，互感器磁芯组件电感测量方法也在不断更新和改进。
目录（篇2）1.互感器磁芯组件电感测量方法的背景和重要性2.互感器磁芯组件电感的定义和分类3.互感器磁芯组件电感的测量方法a.色标法b.脉冲测量法c.温升电流曲线法d.磁芯功耗计算法4.互感器磁芯组件电感测量的挑战和解决方案5.互感器磁芯组件电感测量的未来发展趋势正文（篇2）一、互感器磁芯组件电感测量方法的背景和重要性互感器磁芯组件是电子元器件中的一种，它在电路中起着电感和磁感作用。
电感量的测量是互感器磁芯组件生产和应用过程中必不可少的一个环节，对于保证电路的稳定性和可靠性具有重要意义。
互感器磁芯组件电感测量方法
互感器磁芯组件电感测量方法摘要：1.互感器磁芯组件电感测量方法的背景和重要性2.互感器磁芯组件电感的定义和分类3.互感器磁芯组件电感测量方法的常见工具和设备4.互感器磁芯组件电感测量方法的具体步骤和操作流程5.互感器磁芯组件电感测量方法的注意事项和误差分析6.互感器磁芯组件电感测量方法的发展趋势和展望正文：一、互感器磁芯组件电感测量方法的背景和重要性互感器磁芯组件是互感器的重要组成部分，它的电感量直接影响着互感器的工作性能。
因此，对互感器磁芯组件电感量的测量具有重要的意义。
二、互感器磁芯组件电感的定义和分类互感器磁芯组件电感是指在互感器磁芯组件中通过电流产生的磁场能量存储能力。
根据磁芯材料的不同，互感器磁芯组件电感可以分为铁芯电感和空芯电感两种。
三、互感器磁芯组件电感测量方法的常见工具和设备互感器磁芯组件电感测量方法的常见工具和设备包括电感测量仪、磁芯电感测量仪、数字电感测量仪等。
四、互感器磁芯组件电感测量方法的具体步骤和操作流程互感器磁芯组件电感测量方法的具体步骤和操作流程如下：1.准备工作：将互感器磁芯组件安装到测量设备上，并连接测试电路。
2.测量原理：通过改变测试电路中的电流，测量互感器磁芯组件的电压响应，从而得到电感量。
3.数据处理：将测量得到的电压响应数据进行处理，计算出互感器磁芯组件的电感量。
4.结果分析：将计算得到的电感量与实际需求进行对比，判断互感器磁芯组件是否符合要求。
五、互感器磁芯组件电感测量方法的注意事项和误差分析在进行互感器磁芯组件电感测量时，需要注意以下几点：1.测量设备的选择：根据互感器磁芯组件的特点和测量需求，选择合适的测量设备。
2.测量环境的影响：测量环境会对测量结果产生影响，需要对环境因素进行控制。
3.测量误差的分析：测量过程中可能会产生误差，需要对误差进行分析和处理。
六、互感器磁芯组件电感测量方法的发展趋势和展望随着科技的发展，互感器磁芯组件电感测量方法将会越来越精确和便捷。
互感的测量实例
互感的测量实例图1.20描述了互感的一种简单测量方法。
与“（互容的测量）”的固定方式相同，两个碳膜电阻的中心间距0.1IN。
两个电阻的右端都接地，而测量电缆的输入和输出端分别接在每个电阻的左端，电阻RA作为信号源的端接。
信号源上升时间为800PS。
输入和输出电缆与电阻垂直连接。
垂直连接可以尽可能地使电缆相互隔离，减少直接的馈通。
脉冲发生器使用了反向端接。
图1.21显示了从电阻RA发射出的磁场图，一部分磁力线包围了电阻RB，有一些则没有包围RB。
包围电阻RB的磁通量占磁通量的比例由两个电阻本身的物理尺寸和位置决定，是固定的。
包围电阻RB的磁力线被认为是穿过了电阻RB形成的回路。
当我们提及电阻RB形成的回路时，设想一个起始于RB接地端的电流环。
电流从这里通过RB进入同轴电缆探头，通过同轴电缆到示波器的内部端接电阻RT，经过这个电阻到示波机壳，由电缆的屏蔽层返回到本地的地平面，再从地平面回味到RB。
穿过这一回路的总磁通理的任何变化都会在该回路上产生一个电压。
由于RB和RT的电阻值相等，感应电压在它们之上的分压相等，因此显示在示波器上预期电压只有总感应电压的一半。
如果同样物理尺寸的电阻RB是一个0欧的电阻，则会在示波器上看到全部的感应电压。
从图1.22的测量结果可以估算出感应系数，则于接收到的信号被二等分，记住要乘以2：其中，面积=80PVS△V=2.7VRA=50欧更精确定电感的方法应该是，从测量面积中减去已确定的互容耦合部分，然后采用修正后的面积计算电感，则“（互容的测量）”得知，互容干扰的面积是56/6PVS，由于每个电阻接地，采用一个因数6修正图1.17中的测量结果。
修正后的面积为：面积=80-56/6=71PVS然后，修正后的互感是：LM=（面积）*（2RA）/△V=2.6NH现在，从推出的面积过来看是否能预测图1.22中的峰值干扰。
采用式：L=[面积/△L]中的峰值干扰。
采用式：面积=80-56/6=71PVS，由于感应信号在RB和RT之间的分压，注意应该除以2。
电磁感应检测方法
电磁感应检测方法1.互感检测法互感检测法是利用互感现象来检测电流的方法。
通过将待测电流通过一个线圈，使得线圈中产生的磁场能与另一个线圈发生耦合，从而在另一个线圈中感应出电动势，进而测量电流。
互感检测法的优点是无需电流通路断开，对测量影响小，适用于大电流测量。
2.自感检测法自感检测法是利用自感现象来检测电流的方法。
通过将待测电流通过一个线圈，由于电流的变化会产生磁场变化，从而在线圈中感应出自感电动势，进而测量电流。
自感检测法的优点是简单、方便，适用于小电流测量。
3.磁通量检测法磁通量检测法是利用磁通量变化来检测物理量的方法。
通过将待测物理量与磁路耦合，使得物理量的变化引起磁路中磁通量的变化，从而在线圈中感应出电动势，进而测量物理量。
磁通量检测法适用于磁场强度、磁导率、温度等物理量的测量。
4.感应电动势检测法感应电动势检测法是利用感应电动势来检测物理量的方法。
通过将待测物理量与感应回路耦合，使得物理量的变化引起感应回路中感应电动势的变化，从而测量物理量。
感应电动势检测法适用于温度、湿度、压力等物理量的测量。
5.法拉第电磁感应定律法拉第电磁感应定律是利用变化的磁场产生感应电动势的原理来检测物理量的方法。
根据法拉第电磁感应定律，磁通量的变化率与感应电动势成正比。
通过测量感应电动势的大小就可以间接地得知物理量的变化情况。
综上所述，电磁感应检测方法广泛应用于电力、通信、仪器仪表等领域，可以实现对电流、电压、磁场等物理量的准确测量和监测。
利用这些方法，可以有效地满足各种实际应用需求，并推动科学技术的不断发展。
CG—6型磁性物含量测量仪使用说明书
CG—6 型磁性物含量测量仪安装使用说明书唐山凯讯科技有限公司CG—6型磁性物含量测量仪使用说明书一、适用范围：CG—6型磁性物含量测量仪主要用于对磁性悬浮液、铁磁矿石或铁磁性物质进行检测和测量。
如测量磁性悬浮液中磁性物质的含量、铁磁矿石品位的测量、磁性悬浮液液位的测量等。
配上速度传感器还可以测出铁磁物质流量，计算出产量。
CG—6型磁性物含量测量仪广泛的应用于钢铁、铁矿山、铁选厂、重介质选煤厂等需要对铁磁性物质进行检测和测量的工矿企业，也广泛应用于一些需要对铁磁性物质进行检测和测量的其它行业。
其主要参数如下：1.电源电压：交流220V，50Hz，消耗功率约20瓦。
2.测量范围：0～1000克／升，也可以根据用户的需要对量程范围进行调整。
3.输出信号：直流电压：0～1000克／升对应0～5V，负载电阻＞5KΩ，直流电流：0～1000克／升对应4～20mA，负载电阻＜0.8KΩ，也可以根据用户的需要对输出电压电流范围进行调整。
4.测量误差：1％。
5.测量显示精度：1克／升。
6.管道式线圈内径：100mm、150mm、200mm、300mm。
另有用于测量液位和测量流量的线圈供用户选择。
二、型号及其含义：如：CG—6—150/1000M为墙挂式探测器，线圈内径为150mm，测量范围为0～1000克/升带数字显示的磁性物含量测量仪。
三、外形及安装尺寸：CG—6型磁性物含量测量仪由探测器线圈和主机组成。
管道式探测器的管道采用非金属超强耐磨材料制成，内衬刚玉使管道更加耐磨，极大的延长管道的使用寿命。
图1 管道式探测器外形及尺寸表1 管道式探测器尺寸对照表探测器内径 A B C D K L n DN100 600 100 24 230 180 20 8DN150 600 150 24 280 240 22 8DN200 600 200 30 345 289 22 8DN300 600 300 30 485 432 26 12图2 墙挂式（CG—6Ⅰ）主机外形尺寸图3 盘装式（CG—6Ⅱ）主机外形尺寸管道式探测器外形及尺寸见图1和表1，主机有墙挂式和盘装式两种，外形尺寸分别见图2和图3。
互感的测量
1．测试箱一台，包括：低频信号发生器，输出电流0-30mA，毫伏表：测量电压范围：0-1000mV。
2．测试线圈2个，包括：线圈1：平均半径约50mm，100匝，线圈2：平均半径约60mm，150匝；300mm*250mm测试平台一块。
实验四互感的测量
一．实验目的
研究两个圆形线圈相对位置发生变化时，对互感系数的影响。
二．实验原理
图1确定线圈互感M的示意图
如图1所示，当线圈1流过电流I1时，在线圈2内交链的互感磁通为
（1）
在线圈2流过电流I2时，在线圈1内交链的互感磁通为
（2）
可以证明，两线圈的互感系数为
（3）
且互感系数流电源工作时，对（1）式和（2）式两边取时间导数，即可得到感应电动势与工作电流之间的关系
（4）
（5）
由此得
（6）
测试原理图
对于两个共轴的圆形线圈，其平行平面距离为x，线圈的匝数分别为n1、n2，平均半径分别为R1、R2时，可以推导出他们之间的互感具有以下形式
式中
其中
（第一类椭圆积分）
（第二类椭圆积分）
椭圆积分函数值见附录。
当两个圆形线圈轴线之间有一夹角时，其互感系数应乘以系数cos。当=0时M最大；当=2时，M=0。
数字化磁性物质含量计
磁性物质含量计是重介质洗煤厂必备的在线检测介质变化的测量仪器，用于监测磁性物质的含量，由此可推算出介质中非磁性物质的含量，从而在悬浮液密度一定的情况下调整其黏度，以提高产品质量和分选效率。
1设计原理根据电磁场理论，线圈的电感量可由下式计算：L＝μ0μrn2S／l，其中，μ0为真空磁导率，μr为线圈管内介质相对磁导率，n为线圈匝数，S是线圈横截面积，l为线圈长度。
当线圈的匝数、横截面积、长度确定后，线圈的电感量与其中介质的磁导率成正比。
重介质选煤时的悬浮液由磁铁矿粉与水配制而成，并拌有洗选过程中的煤泥，其中水和煤泥是非磁性物质，其磁导率接近真空磁导率，亦即μr≈1；而磁铁矿粉是磁性物质，其磁导率比真空磁导率高两个数量级以上，即。
因此，当重介质悬浮液流经一个感应线圈时，其磁导率μ r将随且仅随磁性物质的含量而变化，故线圈的电感量也将与铁磁物质的含量成正比。
同时，电感的伏安特性为线圈的自感电动势ε＝－L(di／dt)，若采用三角波电流源，那么(di ／dt)为同周期的方波，则在半个周期内，(di／dt)为常数，则ε与L成正比。
若设任意时刻线圈上的自感电动势为ε，悬浮液中铁磁物质的含量为h，则它们之间的关系如图1所示。
其中，ε0、h0为线圈空心时产生的自感电动势及悬浮液中铁磁物质的含量，此状态为含量计铁磁物质含量的零状态，即h0＝1，相应的ε0为非零值，称零度值；εm、hm为线圈中充满铁磁物质时产生的自感电动势及悬浮液中铁磁物质的含量，此状态为含量计铁磁物质含量的满量程状态，相应的εm称为满度值。
任意时刻均有h0＜h＜hm，而相应的ε0＜ε＜εm。
由图1可知：为了计算方便，可使hm=1 000 kg／m3，即当线圈中充满铁磁物质时，通过线圈绕制控制每排的匝数，使其所包围的体积中含铁磁物质为1 000 kg／m3，则磁性物质含量计可以直接显示出悬浮液中铁磁物质的含量，量程为0～1 000 kg／m3 2硬件组成2.1变送器变送器由导管及电感线圈构成。
《碳酸锂磁性物含量测试方法》
《碳酸锂磁性物含量测试方法》1、范围本标准规定了碳酸锂磁性物质测试方法。
适用于含量在0.001%～0.00001%之间的磁性物质含量（铁、锌、镍、铬含量总和）的测定。
2、规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 622 化学试剂盐酸GB/T 626 化学试剂硝酸GB/T 6682 分析实验室用水规格和试验方法3、术语定义磁性物质：能够被铁磁体直接或间接吸附的物质，本标准中主要指产品中铁、锌、铬、镍四种元素的合量。
4、原理在样品中加适量水，通过磁棒吸附富集试样中的磁性物质后，用王水（盐酸：硝酸=3：1）分解。
用电感耦合等离子体发射光谱仪测定磁性物质元素（铁、锌、镍、铬）特征谱线的强度，以工作曲线法定量，通过计算得到磁性物质含量。
5、试剂5.1 磁性物质标准溶液:用移液管移取10 mL国家标准样品 GSB 04-1767-2004（100 ug/mL）于100 mL容量瓶中，用水稀释至刻度,摇匀，1mL溶液含Fe、Zn、Ni、Cr各0.01 mg。
5.2 硝酸，优级纯，GB/T626-2006。
5.3 盐酸，优级纯， GB/T622-2006。
5.4 去离子水，一级水， GB/T6682。
6、仪器参数6.1 电感耦合等离子体发射光谱仪6.2 超声波清洗机6.3 磁棒：圆柱形，磁场强度≥6000 GS，直径17 mm，长度50 mm，用聚四氟乙烯材料密封包裹。
6.4 罐磨机。
6.5 石墨加热板6.6 锥形瓶，250 mL6.7带盖塑料广口瓶，500 mL6.8 容量瓶，100 mL7、测试步骤7.1 磁棒准备将磁棒放入清洗干净的250 mL锥形瓶中，加入适量水后，再加入6 mL盐酸和2 mL硝酸配制成的王水,再加水没过磁棒，将锥形瓶放置于260 ℃电热板上煮沸30 min，后取出磁棒，用去离子水清洗干净，干燥后备用。
实验12互感的测量
内线圈L2最大允许电流为300mA，直流电阻约为15~25Ω。
旋钮用来调节线圈间的耦合程度，实验时请不要随意改变。
I < 200mA
8
实验方案的设计
方案
主要内容
1. 测量方法的连接线路图; 2. 变量数据分布范围; 3. 实验步骤
不必要的重复
9
1. 实验设计重点是测量参数U、I 的确定，要注意线圈的限流 值，如何选取合适的参数和措施来保证实验设备的安全。 2.线圈用漆包铜线绕制而成，通过不同电流时所引起的发热程 度不同，这将影响线圈的电阻值 3.方案上要预先考虑电阻在实验过程中的变化对最终结果的影 响，并考虑如何减小这种影响。
热效 应
3
实验原理
图中带*的两个端点称作耦合线圈的同名端，L1、L2 是耦合线圈的自感系数，R1、R2 是线圈的直流 电阻，M称为互感系数。 方法1：开路电压法
U =M I
20 21 1
U =M I
10 12
12 21
2
1 M = (M + M ) 2
4
方法2：顺接法
U 正 = I 正 Z 正 = I 正 [(R1 + R2 ) + jω 正 (L1 + L2 + 2 M 2 )]
I < 200mA
测量准确度
10
4. 根据实验设备的参数、选用仪表的量程以及实验过程中 误差的传递，最终确定实验所需的各端电压和电流的大小， 拟定具体的实验方案和步骤。 5.各实验任务的实验先后顺序，会影响线圈的通电时间，并 最终对实验结果产生影响。
步骤
11
注意事项
206
• 实验台功率有限，只打开实验中需要的仪表； • 220V/16V单项变压器的正确接线； • 直流电压源电压 • 信号源电压小于
