行星齿轮结构和工作原理
行星齿轮工作原理
行星齿轮工作原理行星齿轮，也称为行星传动，是广泛应用于各种机械装置中的一种传动机构。
它由一个太阳齿轮、一组行星齿轮和一个内齿圈组成。
行星齿轮通常用于需要高传动比和紧凑结构的应用，如自行车排挡、汽车变速器、机器人等等。
行星齿轮的工作原理是将输入的动力通过齿轮的组合转换为输出的动力，并且可以在传递动力的同时实现传动比的改变。
行星齿轮的工作过程如下：1.太阳齿轮：太阳齿轮位于行星齿轮机构的中心位置，接受输入的动力。
当太阳齿轮旋转时，它会通过齿轮齿距的干涉将动力传递给行星齿轮。
2.行星齿轮：行星齿轮是连接在太阳齿轮和内齿圈之间的一组齿轮。
它们被一个轴连接在一起，并且每个行星齿轮都有自己的齿数。
当太阳齿轮旋转时，行星齿轮也会随之旋转。
3.内齿圈：内齿圈是行星齿轮机构的外部齿轮，它与行星齿轮嵌合在一起。
当行星齿轮旋转时，内齿圈也会转动。
而内齿圈的齿数要大于行星齿轮的齿数，从而实现较大的传动比。
行星齿轮机构的工作原理主要是基于齿轮的齿距干涉和相对转动来实现动力的传递和传动比的改变。
当太阳齿轮旋转时，它的齿距会与行星齿轮的齿距相干涉，从而将动力传递给行星齿轮。
同时，行星齿轮的转动也会受到内齿圈的影响，进一步改变传动比。
行星齿轮的优点主要有以下几个方面：1.高传动比：由于行星齿轮结构的特殊性，可以实现大传动比的转动，比其他传动机构更有优势。
2.紧凑结构：行星齿轮机构的结构紧凑，占用空间小，适用于空间有限的场合。
3.负载分配：行星齿轮机构可以将负载分散到多个行星齿轮上，从而提高传动的可靠性和承载能力。
4.无倒退传动：行星齿轮机构的输出轴可以在不断电或无法输入动力的情况下保持静止，不会产生倒退传动的问题。
总结来说，行星齿轮是一种应用广泛的传动机构，通过太阳齿轮、行星齿轮和内齿圈的组合运动，可以实现输入动力的传递和输出动力的变化。
其结构紧凑、传动效率高、传动比可调等特点使得行星齿轮在各种机械装置中都得到了广泛应用。
行星齿轮机构工作原理
行星齿轮机构工作原理
行星齿轮机构是一种常见的传动机构，由中心轴和多个行星轮组成。
其工作原理是通过行星轮的旋转和组合，实现不同轴之间的传动。
行星齿轮机构的核心组成部分包括一个太阳轮、若干个行星轮和一个内齿轮。
太阳轮位于行星齿轮机构的中心，内齿轮则位于太阳轮的周围。
每个行星轮与太阳轮和内齿轮都有啮合，形成一个闭环结构。
当输入轴与太阳轮相连并旋转时，太阳轮带动行星轮一起旋转。
行星轮由于自身的轴向运动，使得行星轮上的齿与内齿轮啮合。
内齿轮同样自转，与行星轮之间的啮合形成了传动。
因此，太阳轮的旋转通过行星轮与内齿轮的相互作用，最终带动输出轴的旋转。
行星齿轮机构的特点是传动比较大、传动效率高，且体积小。
在实际应用中，行星齿轮机构通常被用于需要高扭矩输出和减速传动的场合。
例如，行星齿轮机构常用于汽车变速器、工业机械和机器人等领域。
总之，行星齿轮机构通过太阳轮、行星轮和内齿轮之间的复杂啮合关系，实现了输入轴与输出轴之间的传动。
其工作原理简单而高效，因此被广泛应用于各种机械传动系统中。
行星齿轮的结构及原理
行星齿轮的结构及原理行星齿轮是一种机械传动元件，具有紧凑、高转矩传递和高精度传动等优点，在工业领域中得到广泛应用。
行星齿轮由行星轮、太阳轮和内齿圈三部分组成，其传动原理与差速器相似，可以实现多种不同的传动方式。
下面介绍行星齿轮的结构及原理。
行星齿轮由以下三个部分组成：行星轮、太阳轮和内齿圈。
其中，地球仪齿轮结构是行星齿轮的一种特殊结构，它将行星轮和太阳轮合二为一，实现了行星齿轮的紧凑结构。
（1）行星轮行星轮是行星齿轮传动中的动力源，它通常由若干个行星齿轮组成，每一个行星轮都与行星轮轴相连，行星轮的轴心不在齿轮轴线上，其作用是使行星轮绕齿轮中心轴自转和公转。
（2）太阳轮太阳轮是行星齿轮结构中的被动元件，它与外部环形齿轮相连，不但负责传递动力，还起到支撑、固定行星轮的作用。
（3）内齿圈内齿圈是行星齿轮结构中的固定元件，它通常由内部齿轮组成，与太阳齿轮相贴合而构成一个内在的环形齿轮。
它通过与太阳轮齿合，使其转动并产生一个输出速度。
行星齿轮传动是一种典型的行星式结构，其传动原理类似于自行车中的“牙轮组”和汽车中的“差速器”。
行星齿轮可以实现多种不同的传动方式，下面介绍其中三种常见的传动方式：（1）行星轮固定，输出端固定当行星轮固定不动时，行星轮的齿轮将有一个与太阳轮齿轮相等的转速，并与内齿圈齿轮相向工作，产生一个输出速度。
此情况下，行星轮的公转速度与内齿圈的自转速度相等，而太阳轮的自转速度为零。
（3）内齿圈固定，太阳轮转速变化总之，行星轮的自转和太阳轮的自转和公转的组合可以实现多种不同的传动方式，具有极高的灵活性和多样性。
具体采用哪种传动方式，取决于具体的需求和应用环境。
ngw行星齿轮传动效率
ngw行星齿轮传动效率摘要：一、引言二、NGW行星齿轮传动的基本原理1.结构组成2.工作原理三、NGW行星齿轮传动的效率影响因素1.材料选择2.设计参数3.加工工艺四、提高NGW行星齿轮传动效率的方法1.优化设计2.改进加工工艺3.合理选用材料五、结论正文：一、引言GW行星齿轮传动作为一种高效、可靠的传动方式，在工程机械、汽车、风力发电等领域得到了广泛应用。
然而，其传动效率问题一直是研究人员关注的焦点。
本文将探讨NGW行星齿轮传动的效率影响因素及提高方法。
二、NGW行星齿轮传动的基本原理1.结构组成GW行星齿轮传动主要由太阳轮、行星轮、内齿圈和齿轮架组成。
太阳轮与内齿圈固定，行星轮与齿轮架连接，通过行星轮的滚动实现动力传递。
2.工作原理在NGW行星齿轮传动中，太阳轮驱动行星轮旋转，行星轮与内齿圈齿啮合。
行星轮在旋转过程中，会受到齿轮架的制动力矩，从而实现动力在不同轴之间的传递。
三、NGW行星齿轮传动的效率影响因素1.材料选择材料的物理性能和机械强度直接影响齿轮传动的承载能力和传动效率。
选用高强度、耐磨损的材料可以提高传动效率。
2.设计参数设计参数包括齿数、模数、压力角、齿宽等。
合理的設計参数可以提高齿轮传动的传动效率。
3.加工工艺加工工艺对齿轮的精度和表面质量有很大影响。
采用先进的加工工艺，如数控加工、磨齿等，可以提高齿轮传动的传动效率。
四、提高NGW行星齿轮传动效率的方法1.优化设计根据实际工况，合理选择设计参数，使齿轮传动在满足承载能力的前提下，具有较高的传动效率。
2.改进加工工艺采用先进的加工工艺，提高齿轮的精度和表面质量，减少齿轮传动过程中的摩擦损失和能量损耗。
3.合理选用材料选择高强度、耐磨损的材料，提高齿轮传动的承载能力和传动效率。
五、结论通过分析NGW行星齿轮传动的原理、效率影响因素和提高方法，为工程技术人员提供了有益的参考。
拉维娜式行星齿轮机构工作原理
拉维娜式行星齿轮机构工作原理
拉维娜式行星齿轮机构是一种常用于传动和减速的机械装置。
该装置由中央太阳齿轮、行星齿轮和内外环齿轮组成。
工作原理如下：
1. 中央太阳齿轮：太阳齿轮位于行星齿轮机构的中央，通过输入动力来驱动整个装置。
太阳齿轮上的外齿轮与行星齿轮相啮合。
2. 行星齿轮：行星齿轮通常有多个，围绕中央太阳齿轮旋转。
每个行星齿轮的内齿
轮与中央太阳齿轮的外齿轮相啮合。
3. 内外环齿轮：内环齿轮位于行星齿轮内部，并且与行星齿轮上的外齿轮相啮合。
外环齿轮则位于整个齿轮机构的外部。
4. 动力传递：当中央太阳齿轮转动时，外齿轮带动行星齿轮绕中央太阳齿轮旋转。
行星齿轮齿面同时与中央太阳齿轮上的外齿轮和内环齿轮啮合，形成一个闭合的传动链。
最终，齿轮机构的输出动力通过内环齿轮传递到外环齿轮上。
5. 动力减速：由于行星齿轮机构的结构，每个行星齿轮和内环齿轮的齿数比外环齿
轮少。
输入动力经过行星齿轮机构转动后，会被减速输出到外环齿轮上。
通过这种拉维娜式行星齿轮机构，可以实现动力的传递和减速。
其紧凑的结构和高效
的传动特性使其广泛应用于机械动力传动系统中。

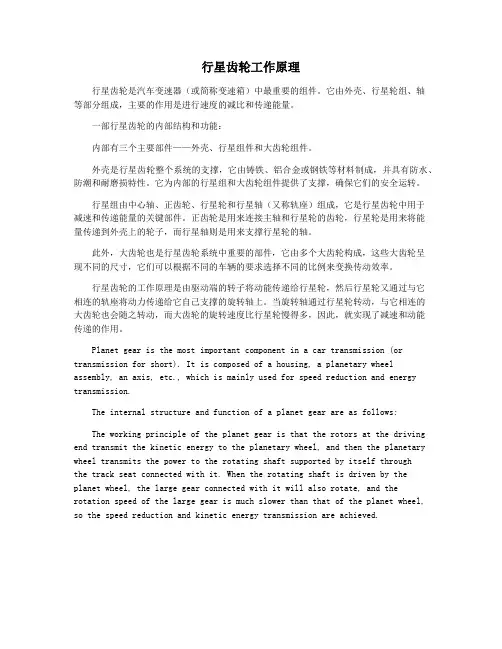

行星齿轮工作原理
行星齿轮工作原理行星齿轮是汽车变速器（或简称变速箱）中最重要的组件。
它由外壳、行星轮组、轴等部分组成，主要的作用是进行速度的减比和传递能量。
一部行星齿轮的内部结构和功能：内部有三个主要部件——外壳、行星组件和大齿轮组件。
外壳是行星齿轮整个系统的支撑，它由铸铁、铝合金或钢铁等材料制成，并具有防水、防潮和耐磨损特性。
它为内部的行星组和大齿轮组件提供了支撑，确保它们的安全运转。
行星组由中心轴、正齿轮、行星轮和行星轴（又称轨座）组成，它是行星齿轮中用于减速和传递能量的关键部件。
正齿轮是用来连接主轴和行星轮的齿轮，行星轮是用来将能量传递到外壳上的轮子，而行星轴则是用来支撑行星轮的轴。
此外，大齿轮也是行星齿轮系统中重要的部件，它由多个大齿轮构成，这些大齿轮呈现不同的尺寸，它们可以根据不同的车辆的要求选择不同的比例来变换传动效率。
行星齿轮的工作原理是由驱动端的转子将动能传递给行星轮，然后行星轮又通过与它相连的轨座将动力传递给它自己支撑的旋转轴上。
当旋转轴通过行星轮转动，与它相连的大齿轮也会随之转动，而大齿轮的旋转速度比行星轮慢得多，因此，就实现了减速和动能传递的作用。
Planet gear is the most important component in a car transmission (or transmission for short). It is composed of a housing, a planetary wheel assembly, an axis, etc., which is mainly used for speed reduction and energy transmission.The internal structure and function of a planet gear are as follows:The working principle of the planet gear is that the rotors at the driving end transmit the kinetic energy to the planetary wheel, and then the planetary wheel transmits the power to the rotating shaft supported by itself throughthe track seat connected with it. When the rotating shaft is driven by the planet wheel, the large gear connected with it will also rotate, and the rotation speed of the large gear is much slower than that of the planet wheel, so the speed reduction and kinetic energy transmission are achieved.。
了解行星齿轮传动系统及其在机械设备中的应用
了解行星齿轮传动系统及其在机械设备中的应用行星齿轮传动系统是一种常用的机械传动装置，它具有结构紧凑、传动效率高、承载能力强等特点，广泛应用于各种机械设备中。
本文将介绍行星齿轮传动系统的原理、结构和在机械设备中的应用。
行星齿轮传动系统的原理基于行星齿轮副的工作原理。
行星齿轮副由太阳轮、行星轮和内齿圈组成。
太阳轮作为输入轴，通过输入转矩作用于行星轮上的行星齿轮，使之绕太阳轮自转。
行星轮与内齿圈啮合，通过行星轮的旋转驱动内齿圈旋转，从而将转矩输出到外部设备。
行星齿轮传动系统具有多级传动的能力，可以实现大范围的速比变换。
行星齿轮传动系统的结构紧凑，可以在有限的空间内实现较大的速比变换。
行星齿轮副的工作原理决定了其传动效率较高，通常可以达到95%以上。
此外，行星齿轮传动系统还具有传动稳定性好、传动承载能力强等优点。
由于其结构和性能的优势，行星齿轮传动系统被广泛应用于各种机械设备中。
首先，行星齿轮传动系统常用于汽车变速器中。
汽车变速器是用于改变汽车行驶速度的重要装置，而行星齿轮传动系统可以提供多种速比选择，满足汽车在不同行驶状态下的需求。
行星齿轮传动系统在汽车变速器中具有转矩传递平稳、可靠性好的特点，可以使汽车行驶更加顺畅。
其次，行星齿轮传动系统也广泛应用于工程机械中。
工程机械常常需要承受高强度的工作负荷，对传动系统的可靠性和承载能力提出较高要求。
行星齿轮传动系统由于其结构的特点，可以实现较高的承载能力，更好地适应工程机械的工作环境。
同时，行星齿轮传动系统还可以提供多级传动，实现更大范围的速比变换，满足工程机械在不同工作状态下的需求。
此外，行星齿轮传动系统还常常应用于航空航天设备中。
航空航天设备对传动系统的要求十分苛刻，需要传动系统具有低重量、高刚度和高可靠性等特点。
行星齿轮传动系统由于其结构紧凑、传动效率高等优点，可以满足航空航天设备对传动系统的要求。
行星齿轮传动系统广泛应用于航空航天设备中的电动机、减速器等部分，并取得了良好的应用效果。
行星齿轮传动工作原理
行星齿轮传动工作原理行星齿轮传动是一种高效且广泛应用于各种机械设备中的传动方式。
它由一个太阳齿轮、多个行星齿轮和一个内齿圈组成，通过其优异的结构和工作原理实现了高扭矩传递和变速功能。
本文将详细介绍行星齿轮传动的工作原理及其应用领域。
一、行星齿轮传动的结构组成行星齿轮传动由太阳齿轮、行星齿轮和内齿圈组成。
太阳齿轮位于传动装置的中心，行星齿轮则围绕太阳齿轮旋转，并与其相互啮合。
内齿圈是行星齿轮传动的外部齿轮，其内部的齿数与行星齿轮传动相等，且与行星齿轮相互啮合。
这种特殊的结构使行星齿轮传动能够实现高效的扭矩传递和变速功能。
二、行星齿轮传动的工作原理行星齿轮传动的工作原理基于行星齿轮的运动和转动。
当输入轴带动太阳齿轮转动时，由于行星齿轮与太阳齿轮相互啮合，行星齿轮也开始转动。
同时，行星齿轮的运动使其与内齿圈相互啮合，使内齿圈开始转动。
最终，通过行星齿轮的旋转，在内齿圈上获得了输出轴，将扭矩传递给输出部分。
三、行星齿轮传动的优势和应用领域1. 高扭矩传递能力：行星齿轮传动由于其齿轮的多重啮合，可以实现较大的扭矩传递，适用于需要高扭矩输出的设备，如汽车变速器、船舶传动系统等。
2. 紧凑设计：行星齿轮传动结构紧凑、体积小巧，适用于空间有限的机械装置，如机器人、航天器等。
3. 高传动效率：行星齿轮传动由于其多级变速和多段传递特性，能够实现高传动效率，应用于对能量转换效率要求较高的设备，如发电机组、工业生产线等。
4. 变速功能强大：行星齿轮传动通过改变输入轴和输出轴的速度比，实现了强大的变速功能，广泛应用于各种需要变速控制的设备，如汽车、风力发电机等。
5. 可靠性高：行星齿轮传动由于其结构设计合理，可以实现稳定的传动，具有较高的可靠性和工作寿命，适用于长时间运行和高负荷工作的机械设备。
总结：行星齿轮传动通过太阳齿轮、行星齿轮和内齿圈的相互配合，实现了高效的扭矩传递和变速功能。
其结构紧凑、传动效率高、可靠性强，被广泛应用于汽车、航天器、发电机组等机械设备中。
行星齿轮组的结构及工作原理
行星齿轮组的结构及工作原理1. 行星齿轮组的基本概念嘿，大家好！今天我们聊聊行星齿轮组。
首先别被这个名字吓到，它其实是一个非常有趣且实用的机械系统。
行星齿轮组，就像名字中的“行星”一样，实际上是由一颗“太阳”齿轮、几颗“行星”齿轮以及一个“环形”齿轮构成的。
太阳齿轮居中，就像太阳在太阳系中一样，行星齿轮围绕着它旋转，环形齿轮则把这些行星包裹起来。
是不是感觉像在描述一个小小的星系？1.1 结构详解好啦，既然说到结构，那我们就来深入看看这些齿轮们的具体安排。
想象一下太阳齿轮是个帅气的明星，中心位置闪闪发光，它的旁边围绕着几颗行星齿轮，像一群小粉丝一样转来转去。
这些行星齿轮又被一个巨大的环形齿轮包裹住，环形齿轮就像是个大大的“护城河”，保护着这些小家伙们不受外界干扰。
太阳齿轮、行星齿轮和环形齿轮的组合，正是这整个系统的秘密武器。
1.2 工作原理接下来，咱们聊聊这套系统是如何工作的。
太阳齿轮接收到动力后，它的旋转会带动行星齿轮一起旋转。
行星齿轮的旋转又会推动环形齿轮。
要是这还不够直观，那就这样想：太阳齿轮就像是在旋转一首节奏感强的音乐，行星齿轮是跟着节拍跳舞的舞者，而环形齿轮则是舞台的背景墙，这些元素一起合作，整个表演才会精彩纷呈。
通过这种配合，齿轮组能够实现不同的速度和扭矩输出。
2. 行星齿轮组的应用场景这套行星齿轮组的设计其实非常巧妙，应用也特别广泛。
咱们可以在许多机械设备中见到它们，比如汽车变速器、风力发电机甚至一些高科技的航天器。
行星齿轮组的好处就是它能在保证稳定性的同时，实现高效的动力传输。
就像咱们平时用的那些变速器，咻咻咻地换挡，实际上就是在利用这套系统的精妙设计。
2.1 汽车变速器在汽车变速器中，行星齿轮组的作用不可小觑。
它帮助汽车在不同速度下运行得更加平稳。
不管你是需要低速大扭矩，还是高速低扭矩，行星齿轮组都能轻松搞定。
这种变化就像是变魔术一样，将动力需求完美匹配到不同的驾驶场景。
2.2 风力发电机至于风力发电机，行星齿轮组则负责将风力转换成电力。
行星齿轮的名词解释是什么
行星齿轮的名词解释是什么引言：当我们谈论机械工业、汽车工程或者其他相关领域时，行星齿轮是一个常常提到的术语。
它作为一种常见的传动装置，被广泛应用于工业生产中。
那么，什么是行星齿轮呢？在本文中，我们将对行星齿轮的定义进行探讨，并介绍其原理、结构和应用领域。
一、行星齿轮的定义行星齿轮是一种传动装置，由中心齿轮（太阳轮）和围绕其旋转的卫星齿轮（行星轮）组成。
其工作原理类似于太阳系行星运行的轨迹，因此得名行星齿轮。
中心齿轮是固定不动的，而卫星齿轮则围绕中心齿轮自转和公转。
二、行星齿轮的结构行星齿轮由几个主要组件组成，包括太阳轮、行星轮、转子和外齿圈。
其中，太阳轮是位于中心的齿轮，不动；行星轮是位于太阳轮周围的齿轮，通过轴连接太阳轮；转子则是位于行星轮内部，用于输出动力；外齿圈是与行星轮相配合的齿轮，固定在行星齿轮上，起到限制行星轮转动的作用。
三、行星齿轮的工作原理行星齿轮的工作原理可以用以下步骤概括：1. 当太阳轮输入动力时，会带动行星轮绕着太阳轮旋转，并且行星轮也会自转。
2. 行星轮的自转会传递动力给转子，使其开始旋转。
3. 转子输出的动力通过外齿圈传递给其他部件，实现能量传输。
四、行星齿轮的优点和应用领域行星齿轮具有以下优点：1. 承载能力强：由于行星轮与太阳轮的负荷被平均分配，可以承受较大的负荷。
2. 紧凑结构：相较于其他传动装置，行星齿轮具有较小的体积和重量。
3. 稳定性高：由于行星轮与太阳轮的接触面积较大，摩擦力更均匀，因此更加稳定。
行星齿轮在许多领域中得到广泛应用，其中包括：1. 汽车工程：行星齿轮常被用于自动变速器和涡轮增压器等汽车传动系统中，以实现高效能的动力传输。
2. 机械工业：行星齿轮在机械设备中被广泛应用，例如工厂中的机器人、流水线传输装置等。
3. 航空航天工程：由于行星齿轮具有紧凑结构和高承载能力，因此被广泛用于航空航天器的传动装置中。
结论：行星齿轮作为一种重要的传动装置，在机械工业和汽车工程等领域中扮演着重要的角色。
行星齿轮减速器结构和原理
行星齿轮减速器结构和原理
导语：行星齿轮减速器属于精密减速电机，具有很高的工作效率和适用性；行星齿轮减速器按照功率分为小型行星齿轮减速器、大功率行星减速器
行星齿轮减速器属于精密减速电机，具有很高的工作效率和适用性；行星齿轮减速器按照功率分为小型行星齿轮减速器、大功率行星减速器，分别应用于不同的领域场景中；下面详细介绍行星齿轮减速器的结构组成和工作原理。
一、行星齿轮减速器结构组成
行星齿轮减速器结构主要又行星轮、太阳轮、内齿圈、行星架、驱动源（马达、电机）组合而成。
二、行星齿轮减速器工作原理
1.级数：行星齿轮的套数。
由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于
增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。
2.回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.
3.行星齿轮减速器由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠着出力轴、内齿环及太阳齿支撑浮游于期间；当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循着内齿环之轨迹沿着中心公转，行星之旋转带动连结于托盘之出力轴输出动力。
行星齿轮的工作原理
行星齿轮的工作原理
行星齿轮是一种特殊的齿轮传动机构,它由一个太阳齿轮、若干个行星齿轮、一个环形齿轮和一个行星架组成。
这种结构能够实现大传动比、承载能力强、输出扭矩平稳等优点,因此广泛应用于各种机械传动领域。
1. 基本组成
- 太阳齿轮:位于中心,与行星齿轮啮合
- 行星齿轮:绕太阳齿轮公转,同时自传
- 环形齿轮:内齿环,与行星齿轮啮合
- 行星架:用于支撑和引导行星齿轮运动
2. 工作原理
当行星架固定时,输入动力经太阳齿轮带动行星齿轮绕自身转动和公转,从而带动环形齿轮输出;反之,当环形齿轮固定,输入动力则通过相反的运动传递。
根据固定不同部件,行星齿轮可实现减速或增速传动。
3. 特点
- 大传动比:通过设置多级行星齿轮,可实现很大的传动比
- 承载能力强:齿轮啮合面积大,分散负荷
- 输出扭矩平稳:多个行星齿轮分担输出,扭矩波动小
- 体积小、重量轻:紧凑布局,高功率密度
行星齿轮传动凭借其独特的结构和优异的性能,在工业机械、汽车、
航空航天等领域有着广泛的应用。
行星齿轮机构的传动原理和结构_图文
2.单排单级行星齿轮机构的组成及变速原理
（1）单排单级行星齿轮机构的组成
单排单级行星齿轮机构由太阳轮、行 星齿轮架及行星轮和齿圈组成。
齿圈制有内齿，其余齿 轮均为外齿，太阳轮位于 机构中心，行星轮一般有 3个或4个，空套（或装滚 针轴承）在行星齿轮轴上 ，行星齿轮轴均布地固定 在行星架上。
行星轮即可绕行星轴自 转，又可绕太阳轮公转。 太阳轮与行星轮是外啮合 ，二者旋转方向相反；行 星轮与齿圈是内啮合，二 者旋转方向相同。行星齿 轮系统的齿轮均采用斜齿 常啮合状态
（3）单排双级行星齿轮机构传动分析和传动比计算
1）单排双级行星齿轮机构传动分析 单排双级行星齿轮机构必须将太阳轮、齿圏和行星架三个元件中的一 个加以固定，或者将某两个元件互连接在一起，输入与输出才能获得一定的 传动比。改变各元件的运动状态，可获得多个传动比。
2）单排双级行星齿轮机构动力传动比计算 ①用运动方程计算传动比
图3-12行星架与齿圈相连，行星排成一体输出图与结构简图
2）传动比计算
①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于将 行星架与齿圈连成一体n1=n2，该运动方程变为n2+αn2－ (1+α)n3=0 得n2/n3=1即传动比i= n2/n3=1 （或n1+αn1－ (1+α)n3=0 得n1/n3=1即传动比i= n1/n3=1）即该单排行星齿 轮机构不论齿圈输入还是行星架输入，太阳轮输出，转向相 同，转速相同。
（2）齿圈输入，太阳轮制动，行星架输出 1）转矩传动分析
如图3-6所示，当齿圈输入顺时针旋转时，使行星齿轮也顺时针旋转（两 齿轮內啮合），因太阳轮制动，使行星轮必绕太阳轮顺时针转动，行星轮 在行星架上自转，它必须带着行星架绕太阳轮旋转，于是行星架便被动顺 时针旋转而输出动力。
行星齿轮工作原理
行星齿轮工作原理
行星齿轮是由一个固定中心轴和若干个围绕中心轴旋转的齿轮组成的机构。
其工作原理可以概括为以下几个步骤：
1. 固定齿轮：行星齿轮的中心轴上固定一个大齿轮，称为太阳轮。
太阳轮的外部齿轮齿数少于行星轮，通常是少于行星轮的两倍。
2. 行星轮运动：围绕太阳轮旋转的是若干个行星轮，它们的齿轮齿数与太阳轮相同，同时也与彼此相同。
这些行星轮以固定的间距连接到一个中心载体上，并能自由旋转。
3. 行星轮运动传递：当太阳轮转动时，它驱动行星轮绕着中心轴旋转。
行星轮由于与太阳轮直接接触，所以齿轮上的力会导致行星轮绕固定轨道旋转。
4. 增速传递：太阳轮上的齿轮与每个行星轮的齿轮都有接触，当太阳轮旋转时，行星轮会以自己的轴心旋转，并绕着太阳轮的轨道旋转。
因为行星轮齿轮齿数多于太阳轮，所以行星轮的转速比太阳轮的转速快。
5. 输出传递：行星轮上的齿轮也与外围的环齿轮相连，环齿轮的齿数与太阳轮的齿数相同。
当行星轮绕太阳轮旋转时，它们的齿轮与环齿轮的齿轮齿数相同，因此环齿轮的转速与太阳轮的转速相同。
通过以上步骤，行星齿轮可以实现从太阳轮到环齿轮的力传递
和速度增大，用于传递和转换机械装置中的动力。
行星齿轮工作原理的设计可以提供更高的转速比并减少对齿轮系统的负载，并且由于各个行星轮的分布，其承载力和稳定性较高。
辛普森行星齿轮变速装置结构与工作原理
随着环保意识的提高和节能需求的增加，辛普森行星齿轮 变速装置在电动汽车和混合动力汽车等领域的应用前景将 更加广阔。
THANKS FOR WATCHING
感谢您的观看
架体通常由高强度材料制成，以确保足够的刚性和耐久性 。
03 行星齿轮变速装置的工作 原理
动力传递路径
太阳轮
发动机动力输入太阳轮，通过行星轮架输出至差 速器。
行星轮
行星轮将动力传递给齿圈，同时通过行星轮架将 部分动力传递给另一个齿圈。
齿圈
动力通过行星轮传递给齿圈，再通过固定轴传递 给车轮。
变速原理
变速过程
通过控制行星齿轮的转动半径，实现动力的 变速。行星齿轮的转动半径越大，输出速度 越快；反之，转动半径越小，输出速度越慢 。
结构组成
行星齿轮组
由多个行星齿轮组成， 用于传递动力。
太阳轮
固定转速的输入轴，与 行星齿轮组配合传递动
力。
内齿圈
固定转速的输出轴，与 行星齿轮组配合传递动
力。
控制机构
用于控制行星齿轮组的 转动半径和方向，实现
太阳轮通常与输入轴连接，将动力传 递给行星齿轮变速装置。
齿圈
齿圈是行星齿轮变速装置中的固定元件之一，通常与输出轴 连接，通过行星轮和太阳轮的旋转实现动力的传递。
齿圈通常由一组固定的行星轮支撑，行星轮可以在其中旋转 。
架体
架体是行星齿轮变速装置中的固定元件之一，用于支撑行 星轮和齿圈，同时承受和传递所有的力和力矩。
动效率和寿命。
智能化控制
03
引入传感器和智能算法，实现变速装置的实时监测和自动调整，
提高其适应性和可靠性。
应用领域拓展
电动汽车
第3章行星齿轮变速器结构与工作原理
第3章行星齿轮变速器结构与工作原理行星齿轮变速器是一种主要用于传递大扭矩的传动装置，广泛应用于机械工程领域。
本章将介绍行星齿轮变速器的结构和工作原理。
行星齿轮变速器由太阳齿轮、行星齿轮组和内齿轮组成。
其中，太阳齿轮位于中心，行星齿轮围绕太阳齿轮旋转，内齿轮作为固定不动的部分。
这种结构使得行星齿轮变速器具有更高的传动效率、更大的扭矩传递能力和更小的外形尺寸。
行星齿轮组由行星轮、行星架和行星轴组成。
行星轮可以自由旋转，并通过行星架与太阳齿轮和内齿轮连接。
行星轴同时连接行星轮和行星架，使得行星轮能够绕行星轴旋转。
行星架是行星齿轮变速器的支撑结构，通过轴承支撑行星轴和行星轮。
行星齿轮变速器的工作原理是通过行星齿轮组的运动实现传动比的变化。
当太阳齿轮作为输入轮旋转时，行星齿轮组开始工作。
太阳齿轮传递动力给行星齿轮，行星齿轮绕太阳齿轮和内齿轮旋转，并通过行星架传递动力给输出轮。
同时，内齿轮作为固定不动的部分，起到定位和支撑作用。
通过调整太阳齿轮、行星齿轮和内齿轮的相对位置，可以实现不同的传动比。
当太阳齿轮作为输入轮旋转时，太阳齿轮的转速决定了输出轮的转速。
当太阳齿轮的转速大于行星齿轮的转速时，输出轮的转速会减小，传动比降低；当太阳齿轮的转速小于行星齿轮的转速时，输出轮的转速会增加，传动比提高。
总之，行星齿轮变速器通过太阳齿轮、行星齿轮和内齿轮之间的运动，实现了传动比的变化。
其结构紧凑，传动效率高，扭矩传递能力强，已被广泛应用于机械工程领域，例如汽车、航空航天、工程机械等。
简述行星齿轮式电控自动变速器的结构组成和工作原理
简述行星齿轮式电控自动变速器的结构组成和工作原理行星齿轮式电控自动变速器，这名字听起来是不是有点高大上，像是啥外星科技的产物？其实它就是我们平时开车时那种自动变速器的核心部件之一，主要是帮助车子在不同的速度下平稳换挡。
它能让你在开车的时候，车子就像有了“心灵感应”，啥时候该换挡，它自己知道，简直是“心有灵犀”嘛。
行星齿轮式变速器的结构有点复杂，但其实也没啥大不了的，就像拼图一样，把不同的部分拼到一起，大家各司其职，配合默契。
行星齿轮的名字看着就让人想起了什么太空探险，实际上，它的核心部分就是一些齿轮组成的系统。
你可以把它想成一个“齿轮家庭”，里面有一个叫“太阳轮”的大齿轮，它是家庭的“老大”，支配全局；然后是“行星轮”，它们就像家庭中的小伙伴，围绕着“太阳轮”转，最后还有一个“齿圈”，就是周围的环形齿轮，像是家庭的围墙，大家围在一起相互配合。
每个齿轮都有自己的任务，太阳轮带着行星轮跑，行星轮再带动齿圈，让整个系统能够顺畅运转。
那这个“齿轮家庭”是怎么工作的呢？嘿，你得先知道，变速器的“心思”可是多着呢，它有一种神奇的能力，就是能够根据车速和驾驶的需求，自动调整齿轮的大小，从而改变车轮的转速。
简单点说，就是当你踩油门时，车子就会加速，自动调整齿轮，保证发动机的转速不至于过高或过低。
这就像你在一条河里划船，如果你一直用同样的力气划，船就不一定能稳定前进。
变速器的作用，就是在你需要加速或者减速时，及时调整，确保车子平稳行驶。
别看这套系统看起来简单，实际上它可是科技含量满满。
电控系统在其中起到了大作用，就像是变速器的大脑。
它通过传感器不断监测车速、发动机转速、油门踏板的位置等信息，然后做出判断，决定什么时候该换挡。
你想啊，如果这套系统没有智能控制，那每次换挡就得司机自己手动操作，哪儿能省心？所以，电控系统让你在开车时，几乎不用动脑子，车子自己就能做出最佳的决策。
再说到行星齿轮的好处，哎呀，它可真是“万能钥匙”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行星齿轮机构和工作原理
§3-3 行星齿轮机构和工作原理
Ⅰ授课思路：在初步了解行星齿轮机构的组成的基础上，通过单排行星齿轮机构一般运动规律的特性方程结合力和反作用力的作用原理使学生掌握单排行星齿轮的工作原理。
拓展学生的能力，使学生概括出单排行星齿轮的基本特征。
Ⅱ过程设计：
1．提问问题，复习上次课内容（约3min）
⑴导轮单向离合器有哪几种？（楔块式、滚柱式）
⑵锁止离合器的作用？（提高传动效率，使液力变矩器有液力传动变为机械
传动）
2．导入新课（约1min）
自动变速器是怎样实现自动换挡的呢？这就是我们这节课讲的主要内容3．新课内容：具体内容见“授课内容”（约73min）
4．本次课内容小结（约2min）
5．布置作业（约1min）
Ⅲ讲解要点：单排行星齿轮的工作原理和单排行星齿轮的基本特征这一主线进行讲解。
Ⅳ授课内容：
一、简单的行星齿轮机构的特点
行星齿轮机构的组成：
简单（单排）的行星齿轮机构是变速机构
的基础，通常自动变速器的变速机构都由两排
或三排以上行星齿轮机构组成。
简单行星齿轮
机构包括一个太阳轮、若干个行星齿轮和一个
齿轮圈，其中行星齿轮由行星架的固定轴支
承，允许行星轮在支承轴上转动。
行星齿轮和
相邻的太阳轮、齿圈总是处于常啮合状态，通
常都采用斜齿轮以提高工作的平稳性（如图l
所示）。
如图2表示了简单行星齿轮机构，位于行星齿轮机构中心的是太阳轮，太阳轮和行星轮常啮合，两个外齿轮啮合旋转方向相反。
正如太阳位于太阳系的中心一样，太阳轮也因其位置而得名。
行星轮除了可以绕行星架支承轴旋转外，在有些工况下，还会在行星架的带动下，围绕太阳轮的中心轴线旋转，这就像地球的
自转和绕着太阳的公转一样，当出现这种
情况时，就称为行星齿轮机构作用的传动
方式。
在整个行星齿轮机构中，如行星轮
的自转存在，而行星架则固定不动，这种
方式类似平行轴式的传动称为定轴传动。
齿圈是内齿轮，它和行星轮常啮合，是内
齿和外齿轮啮合，两者间旋转方向相同。
行星齿轮的个数取决于变速器的设计负
荷，通常有三个或四个，个数愈多承担负
荷愈大。
简单的行星齿轮机构通常称为三构件机构，三个构件分别指太阳轮、行星架和齿圈。
这三构件如果要确定相互间的运动关系，一般情况下首先需要固定其中的一个构件，然后确定谁是主动件，并确定主动件的转速和旋转方向，结果被动件的转速、旋转方向就确定了。
二、单排行星齿轮机构的工作原理
根据能量守恒定律，三个元件上输入和输出的功率的代数和应等于零，从而得到单排行星齿轮机构一般运动规律的特性方程。
特性方程：n1+an2-(1+a)n3=0
n1——太阳轮转速，n2——齿圈转速，n3——行星架转速，a——齿圈与太阳轮齿数比。
由特性方程可以看出，由于单排行星齿轮机构具有两个自由度，在太阳轮、环形内齿圈和行星架三个机构中，任选两个分别作为主动件和从动件，而使另一个元件固定不动，或使其运动受一定的约束（即该元件的转速为某定值），则机构只有一个自由度，整个轮系以一定的传动比传递动力。
下面分别讨论三种情况。
1、齿圈固定，太阳轮为主动件且顺时针转动，而行星架则为被动件。
太阳轮顺时针转动时，太阳轮轮齿必给行星轮齿A一个推力F
1
，则行星轮应为逆时针
转动，但由于齿圈固定，所以齿圈轮齿必给行星轮齿B一个反作用力F
2
,行星轮
在F
1和 F
2
合力作用下必绕太阳轮顺时针旋转，结果行星轮不仅存在逆时针自
转，并且在行星架的带动下，绕太阳轮中心轴线顺时针公转。
在这种状态下，
就出现了行星齿轮机构作用的传动方式，而且被动件行星架的旋转方向与主动件同方向。
在这里，太阳轮是主动件而且是小齿轮，被动件行星架没有具体齿数的传动关系，因此定义行星架的当量齿数等于太阳轮和齿圈齿数之和。
这样，太阳轮带动行星架转动仍属于小齿轮带动最大的齿轮，是一种减速运动且有最大的传动比。
因为此时n 2=0，故传动比i 13=n 1∕n 3=1+a 。
（如图3）
【用挂图进行讲解，通过力的作用与
反作用原理，让学生说出行星齿轮机
构个组成部分的旋转方向，然后通过
单排行星齿轮模型进行验证，并求出传
动比。
】
2、太阳轮固定，行星架为主动件且顺时
针转动，齿圈为被动件。
当行星架顺时
转动时，势必造成行星轮的顺时针转动，但因太阳轮制动，太阳轮齿给行星轮齿 B 齿一个反作用力F 1,行星轮在F 1的作用下顺时针旋转，其轮齿给齿圈轮齿A 一个F 2的推力，齿圈在F 2的作用下顺时针旋转。
在这里，主动件行星架的旋转方向和被
动件齿圈相同。
由于行星架是一个当量齿数最大齿轮，因此被动的齿圈以增速的方式输出，两者间传动比小于1。
因为此时n 1=0，故传动比i 23=n 3∕n 2=a/(1+a)。
（如图4）
【用挂图进行讲解，通过力的作用与反作用原理，让学生说出行星齿轮机构个组成部分的旋转方向，然后通过单排行星齿轮模型进行验证，并求出传动比。
】
3、行星架固定，太阳轮为主动件且顺时针转动，而齿圈则作为被动件。
由于行星架被固定，则机构就属于定轴传动，太阳轮顺时针转动，给行星轮齿A 一个作用力F 1，行星轮则逆时针转动，给齿圈轮齿B 一个作用力F 2，齿圈也逆时针旋转，
结果齿圈的旋转方向和太阳轮相反。
在定轴传动中，行星轮起了过渡轮的作用，改变了被动件齿圈的旋向。
因为此时n 3=0，故传动比i 12=n 1∕n 2=-a 。
（如图5）
【用挂图进行讲解，该部分采用师生互动法，通过学生自己讲解，然后自己通过单排行星齿轮模型进行验证，并求出传动比。
】
4、联锁行星齿轮机构的任意两个元件。
若行星齿轮机构的太阳轮、行星架和环形内齿圈三者中，有任意两个机构被联锁
成一体时，则各齿轮间均无相对运动，整
个行星机构将成为一个整体而旋转，此时
相当于直接传动。
太阳轮与齿圈连成一体
时，太阳轮的轮齿与齿圈的轮齿间便无任
何相对运动，夹在太阳论与齿圈之间的行
星轮也不会相对运动，因此太阳轮、齿圈
和行星架便成为一体，传动比为1。
（如
图6）
【用挂图进行讲解，通过单排行星齿轮机构一般运动规律的特性方程求出传动比，然后通过单排行星齿轮模型进行验证。
】
5、不固定任何元件。
若行星齿轮机构的太阳轮、行星架和环形内齿圈三者中，无任何元件被固定，而无任意两个机构被联锁成一体，各构件将都可做自由运动，不受任何约束。
当主动件转动时，从动件可以不动，这样可以不传递动力，从而得到空挡。
下面讨论齿圈的输出是增速或减速的问题。
从结构图上已经可以看到，太阳轮的齿数小于齿圈的齿数，属于小齿轮带动大齿轮的传动关系，因此齿圈显然是减速状态，即两者间的传的比大于l。
注意，由于行星轮是过渡轮，传动比的大小与行星轮的齿数多少无关。
三、行星齿轮机构基本特征
通过以上三种传动关系的分析，可以把简单行星齿轮机构的运动特征归纳成下列几点：
1、当行星架为主动件时，从动件超速运转。
2、当行星架为从动件时，行星架必然较主动件转速下降。
3、当行星架为固定时，主动件和从动件按相反方向旋转。
4、太阳轮为主动件时，从动件转速必然下降。
5、若行星架作为被动件，则它的旋转方向和主动件同向。
6、若行星架作为主动件，则被动件的旋转方向和它同向。
7、在简单行星齿轮机构中，太阳轮齿数最少，行星架的当量齿数最多．而齿圈齿数则介于中间。
（注：行星架的当量齿数=太阳轮齿数十齿圈齿数。
）
8、若行星齿轮机构中的任意两个元件同速同方向旋转，则第三元件的转速和方向必然与前两者相同，即机构锁止，成为直接档。
（这是一个十分重要的特征，尽管上述的例子没有涉及。
）
9、仅有一个主动件并且两个其它部件没被固定时，此时处于空挡。
图7 列出简单行星齿轮机构的三元件经组合后六种不同的运动状况。
若假设太阳轮20齿，齿圈40齿，则行星架当量齿数为60齿。
以上叙述的简单行星齿轮机构运动关系是属于经常遇到的，在确定三者关系时，首先把其中一件固定，然后确定另外两者的主、被动关系。
实际上简单行星齿轮机构还有一个很重要的特征，允许同时两件作为主动件输入，而被动件照样有唯一的输出，这是行星齿轮机构的一个十分重要的特征，而且在自动变速器上被广泛采用。
【画出如图7的表格，通过提问学生回答问题，从而自己概括出规律，然后再总结出行星齿轮机构基本特征。
】。
