电子标签拣货系统
电子标签拣货系统案例
客户反馈：对电子标签拣货系统 的应用效果表示满型零售企业拥有 多个门店
应用目的：提高 拣货效率降低人 工成本
应用效果：拣货 效率提升30%人 工成本降低20%
应用经验：系统 稳定性高易于操 作提高了客户满 意度
04
案例分析
案例一分析
案例背景：某电商公司为了提高 拣货效率降低成本决定引入电子 标签拣货系统。
对企业的建议
提高拣货效率：采用电子标签拣货系统提高拣货速度和准确性
降低成本：通过电子标签拣货系统减少人工成本和错误率
提高库存管理：通过电子标签拣货系统实现库存实时监控和管理 提高客户满意度：通过电子标签拣货系统提高拣货速度和准确性从而提高 客户满意度
感谢观看
汇报人：
05
案例总结与启示
案例总结
电子标签拣货系统提高了拣货效率
系统的准确性和稳定性得到了验证
降低了拣货错误率提高了客户满意度
提升了仓库管理水平降低了运营成本
案例表明电子标签拣货系统在物流行业中具有广泛的应用前景
对行业的启示
电子标签拣货系统可以提高拣货效率降低人工成本 系统的准确性和稳定性对拣货效率有重要影响 电子标签拣货系统需要与仓库管理系统紧密结合实现信息共享 电子标签拣货系统在物流行业中具有广泛的应用前景
添加标题
添加标题
添加标题
添加标题
解决方案：引入电子标签拣货系 统提高拣货效率
案例总结：电子标签拣货系统在 提高拣货效率和库存准确率方面 具有显著效果
案例三分析
案例背景：某电商公司为了提高拣货效率引入电子标签拣货系统 系统功能：电子标签拣货系统可以实现快速拣货、减少拣货错误、提高拣货效率 实施效果：系统上线后拣货效率提高了30%拣货错误率降低了50% 案例启示：电子标签拣货系统可以有效提高拣货效率降低拣货错误率为企业带来显著的经济效益。
电子标签拣货系统

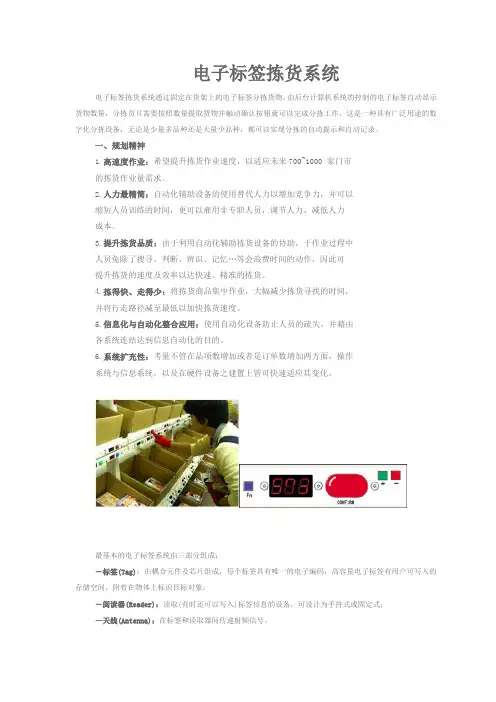

电子标签拣货系统电子标签拣货系统通过固定在货架上的电子标签分拣货物，由后台计算机系统的控制的电子标签自动显示货物数量，分拣员只需要按照数量提取货物并触动确认按钮就可以完成分拣工作，这是一种具有广泛用途的数字化分拣设备，无论是少量多品种还是大量少品种，都可以实现分拣的自动提示和自动记录。
一、规划精神1.高速度作业：希望提升拣货作业速度，以适应未来700~1000 家门市的拣货作业量需求。
2.人力最精简：自动化辅助设备的使用替代人力以增加竞争力，并可以缩短人员训练的时间，更可以雇用非专职人员，调节人力、减低人力成本。
3.提升拣货品质：由于利用自动化辅助拣货设备的协助，于作业过程中人员免除了搜寻、判断、辨识、记忆…等会浪费时间的动作，因此可提升拣货的速度及效率以达快速、精准的拣货。
4.拣得快、走得少：将拣货商品集中作业，大幅减少拣货寻找的时间，并将行走路径减至最低以加快拣货速度。
5.信息化与自动化整合应用：使用自动化设备防止人员的疏失，并藉由各系统连结达到信息自动化的目的。
6.系统扩充性：考量不管在品项数增加或者是订单数增加两方面，操作系统与信息系统，以及在硬件设备之建置上皆可快速适应其变化。
最基本的电子标签系统由三部分组成：－标签(Tag)：由耦合元件及芯片组成，每个标签具有唯一的电子编码，高容量电子标签有用户可写入的存储空间，附着在物体上标识目标对象；－阅读器(Reader)：读取(有时还可以写入)标签信息的设备，可设计为手持式或固定式；－天线(Antenna)：在标签和读取器间传递射频信号。
系统特点任何人专业知识的熟练人员，任何人都可以马上操作。
速度快不用作业清单，不用读，不用找，走最短的距离，双手自由使用。
正确率不会有错读作业清单，不会搞错商品位置。
系统主要功能◆历史数据维护◆电子标签日志查询◆数据库日志查询◆控制器日志查询◆用户管理◆箱号产生器◆系统主界面◆单据作业◆电子标签维护◆作业区监视◆作业数据监视◆装箱单打印Electronic Tag Picking System电子标签拣货系统通过固定在货架上的电子标签分拣货物，由后台计算机系统的控制的电子标签自动显示货物数量，分拣员只需要按照数量提取货物并触动确认按钮就可以完成分拣工作，这是一种具有广泛用途的数字化分拣设备，无论是少量多品种还是大量少品种，都可以实现分拣的自动提示和自动记录。
电子标签拣货的实验报告百度文章doc
电子标签拣货的实验报告百度文章篇一：电子拣货实验篇二：电子标签拣货系统电子标签拣货系统一、概述电子标签拣货系统是一套安装在货物储位上的电子装置, 借助电子标签数字显示引导拣货人员快速、准确地完成拣货工作。
能有效杜绝拣货犯错，加速拣货速度特别是仓库清点也能轻松完成，实现无纸化作业，新员工只要短时间培训就可上岗极大的降低了仓库管理对工作人员的依赖,并能节省大量人力资源。
二、特点本公司的电子标签拣货系统，是采用带供电功能的无极性双总线通信，安装方便、本钱低、容易保护。
组网方式灵活，可组成有线局域网或无线局域网。
计算机软件提供与第三方软件的接口解决方案，可接入WMS，ERP，MIS 等。
三、系统结构四、系统主要部件一、计算机功能：用于从WMS，ERP，MIS等下载拣货定单，将拣货信息发送到控制器，并接收控制器的完成信号。
二、控制器PICK-21001功能：将拣货信息转换为控制信号，并传到电子标签；将完成信号传回计算机。
技术指标：每台控制器可接80个电子标签无线传输频段2.4GHz以太网接口：10M/100M自适应功耗：85-265VAC/5A尺寸(mm)：236 *149 *169工作温度：–25℃至50℃相对湿度：5－90％无凝结3、电子标签PICK-20503功能：主要用于作业指示，即通过电子标签亮灯和数字显示来指示拣货作业。
还可用于拣货完成的确认，即在拣货作业完成后，按下亮灯的电子标签确认键，告知系统拣货作业已经完成。
技术指标：显示数位：2～12位数LED显示按键：1个确认键2个功能键指示灯：3个指示灯（红色、绿色、蓝色）接线方式：无极性双总线工作温度：–25℃至50℃相对湿度：5－90％无凝结4、信号灯功能：用于作业区、作业面，提示该区域有作业任务。
五、字幕显示屏功能：用于显示作业的内容，提示当前作业序号。
可概念为客户编号、作业编号或其他编号。
篇三：库存控制与仓储管理实验-电子标签拣货作业一、实验任务百蝶物流公司接到农工商超市发来的货物需求计划，其中有3个商品的零散品出库拣货作业。
电子标签拣货系统在医药仓储配送中的应用——以H医药配送中心为例
作业过程中，拣货作业效率低下，耗时较长，不能及时的履行客户订单，同时需要的人力数量较大，成本也相对比较高，由于拣货作业靠手动完成，拣货数量不准确、拣货品种错误率高，这种传统的表单拣货严重影响了拣货作业的效率。
通过电子标签拣选系统不仅可以大大缩短拣货作业时间，还可以有效降低成本。
其作业特点主要表现在以下方面：（1） 零闲置时间。
工人可以根据电子标签上的数字直接拿取货物，减少等待时间；（2）零搬运(多利用输送带、无人搬运车)；（3）动线的缩短。
根据订单进行集成，并优化拣选路线，避免在仓库来回穿梭；（4）零判断业务(不依赖熟练工)。
直接根据电子标签上显示的数字来拿取货物，不要进行判断；（5）对货物进行储位管理；（6）免纸张。
订单清单可以直接通过网络传输；（7）使用条码技术，由电脑进行管理。
2 H医药配送中心电子标签拣货系统构建及应用2.1 H医药配送中心现状H医药配送中心是一家大型连锁医药配送中心，主要是为辐射地区的医药连锁店提供物流服务，该配送中心供应商70家，配送门店300多家，全场有528个电子标签，分四个作业区域，每批次处理282个订单，每日三批次，日拣选货物数量为13万件左右。
由上所述，该医药配送中心药品的拣货工作是比较繁重的，也容易出现差错，电子标签拣货系统的运用提高了药品的拣货效率，不仅能够加快拣货速度，还能够降低拣货的差错率，提高了履行订单的能力，及时满足各连锁店的需求。
2.2 H医药配送中心电子标签拣货系统构架（1） 硬件构架。
H医药配送中心的电子标签拣货系统主要由计算机、打印机、控制器、货架、电子1 电子标签拣货系统概述1.1 电子标签拣货系统介绍电子标签拣货系统（Digital Picking System，DPS）是利用计算机辅助的一种无纸化拣货系统，DPS系统是在仓库或配送中心的拣货作业区的货架上为每一种货物安装一个电子标签，每个电子标签与相应的设备和系统进行连接，该系统通过中央计算机控制电子标签的指示灯信号、蜂鸣器声音、数码显示等信号，配送中心的控制电脑可以根据货物的储存位置和在电脑上输入订单清单数据，电脑会马上接受命令，并发出出货指示，货架上的电子标签接到系统的指示后就会亮灯，客户订单上所需要的相应品种的数量也会显示在电子标签上，操作员只需要根据标签的显示数据来进行拣货作业。
电子标签拣货系统方案
配车管理系统
叉车 移库
上架 出库
与上位计算机系统的通信
FTP文件传输 数据库表的共享
Socket通信 Web Service
DB DB
实时化对应
对仓库业务改善
作业质量 UP
处理速度 UP
人工费用 DOWN
实时化对应 UP
Server
作业状况/库存查询
作业结果立刻上传上位系统
LinkBox
LAN
作业结果数据上传
Ethernet
作业实际数据
ﾏﾏｽｽﾀﾀ
控制计算机
知识回顾 Knowledge
Review
出库数量显示
取消键：在发生缺货等异常情 况时所做的作业取消动作
ACC18020W
其它设备
LinkBox<TCP/IP型接 线箱>：标准型可接 160台拣货标签,迷你 型可接24台拣货标签
大型字幕显示屏：英 文字母、数字、汉字. 可连接LinkBox、也可 连接RS232C接口
RS232C接口：可连接 串口扫描枪及其他串 口设备.也可使用第三 方串口服务器
数量显示：出库数量显示
ACC18030R
取消键：在发生缺货等异常情况 时所做的作业取消动作.
确认按键：货品取出前闪烁,有蜂 鸣声,取出后按下闪烁熄灭静音
拣货标签介绍：一对多使用<1>
位置编号显示
确认按键：货品取出前闪烁,有蜂鸣 声,取出后按下闪烁熄灭静音
货架安装示意图
01 02 03 04 05 06 07 08 09 10 11 12
拣货标签系统
什么是拣货标签系统
拣货标签系统是为了提高拣货作业和拆零分拣作业效率、 降低差错率的按灯拣选系统
电子标签分拣系统：摘果式拣选
电子标签分拣系统：摘果式拣选在仓储物流管理中，拣货作业是配送中心里最繁重、最容易出错的工作。
但是随着科技的发展，人们开始发现利用电子标签分拣系统可以解决拣货作业中的难题，并大大提高作业效率和准确率，还能实现无纸化作业，拣货配送的时间大大减少。
与传统的拣货方式相比，电子标签分拣系统在现代物流中正发挥越来越大的作用。
电子标签分拣系统根据作业方式的不同，可分为摘取式分拣系统（DPS）和播种式分拣系统（DAS），接下来我们也将分两期对这两种拣货系统做一个简单的介绍。
摘果式分拣系统是利用电子标签实现摘取式分配出库，主要是针对分拣员拉着拣货箱在仓库货架中来回走动以及将按配送单上的货物拣出及装入集货箱的两个环节。
因此，摘果式分拣系统首先要在仓库管理中实现库位、品种与电子标签对应。
用户在分拣时，分拣信息通过系统处理并传到相应库位的电子标签上，显示出该库位存放货品需出库的数量，同时发出光、声音信号，指示拣货员完成作业。
摘果式分拣系统使拣货人员无需费时去寻找库位和核对商品，只需核对拣货数量，因此在提高拣货速度、准确率的同时，还降低了人员劳动强度。
采用摘果式分拣系统时可设置多个拣货区，以进一步提高拣货速度。
一般来说，市场上的摘果式分拣系统除了满足仓储物流管理的基本作业外，还会根据客户的需求开发不同的功能，比如说：1、实时监控作业和库存状况在摘果式分拣系统中，拣货人员根据订单对拣货人员按键确认，此时管理人员能在系统界面上实时浏览每张订单的状态，便于管理者更新每个货架的库存状况。
2、紧急订单处理在既定的订单作业排序之内，可以根据情况需要调整订单处理的顺序，把排在后面的订单提前处理，以应付紧急事件。
3、系统维护功能每天作业前，分拣系统可以实现自动检测，确保系统的正常运行并方便维修。
另外，电子标签分拣系统还提供了基础的编辑功能，以方便对分拣货物信息进行修改。
4、提示补货功能当该区有产品的库存低于安全库存时，摘果式分拣系统电子标签的信号提示灯将会点亮提示补货，管理人员只要看到有灯点亮，就知道该区有产品缺货，保证拣货作业的正常运行。
电子标签拣货技术
电子标签拣货技术电子标签两种应用方式的特点一、电子标签拣货系统CAPS(ColllPuterAssistedPiekingSys-tem),其工作原理是通过电子标签进行出库品种和数量的指示,从而代替传统的纸张拣货单,提高拣货效率。
电子标签在实际使用中,主要有两种方式—DPS和DAS。
（一）DPS(DigitalPiekingSystem)方式就是利用电子标签实现摘果法出库。
首先要在仓库管理中实现库位、品种与电子标签对应。
出库时,出库信息通过系统处理并传到相应库位的电子标签上,显示出该库位存放货品需出库的数量,同时发出光、声音信号,指示拣货员完成作业。
DPS使拣货员无需费时去寻找库位和核对商品,只需核对拣货数量,因此在提高拣货速度、准确率的同时,还降低了人员劳动强度。
采用DPS时可设置多个拣货区,_以进一步提高拣货速度。
DPS一般要求每一品种均配置电子标签,对很多企业来说,投资较大。
因此,可采用2种方式来降低系统投资。
一种是采用可多屏显示的电子标签,用一只电子标签实现多个货品的指示;另一种是采用DPS加人工拣货的方式:对出库频率最高的20%一30%产品(约占出库量50%一80%),采用DPS方式以提高拣货效率:对其他出库频率不高的产品,仍使用纸张的拣货单。
这两种方式的结合在确保拣货效率改善的同时,可有效节省投资。
摘果式拣货方法流程摘取式电子标签系统广泛应用于零售、医药、电商等行业的拆零商品拣选作业中，比如九州通集团的旗下全部二级配送中心、华润万家、京东商城等；部分企业也开始用于整箱拣选，比如武商量贩。
（二）DAS(DigitalAssortingSys-tem)方式是另一种常见的电子标签应用方式,即利用电子标签实现播种法出库。
播种法是将成批的出库订单一次性汇总出库,再按客户进行二次分拣的出库方法。
用传统的纸张分拣单,一次作业的客户超过数十家后,作业速度和准确率就会大幅下降。
DAS通过为每一客户分别设置电子标签而代替分拣单。
电子标签拣货系统(DPS)有哪些优点优势？
电子标签拣货系统（DPS）有哪些优点优势？1．电子标签拣货系统电子标签拣货系统（Digital Picking System,DPS）利用电子标签实现摘果法出库。
首先要在仓库管理中实现库位、品种与电子标签对应。
拣货时，拣货信息通过系统处理并传到相应库位的电子标签上，显示出该库位存放货品需要拣出的数量，同时发出光、声音信号，指示拣货员完成作业。
DPS 无需费时去查找库位和核对商品，只需核对拣货数量。
DPS 在设计时合理支配了拣货人员的行走路线，因此可以削减拣货员无谓的走动。
DPS 系统通常和各种传送带（或传送辊）协作使用，削减拣货人员对货物的搬运。
DPS 系统在提高拣货速度、精确率的同时，还降低了人员劳动强度。
采纳DPS 时可设置多个拣货区，以进一步提高拣货速度。
这种方式适合以“件”或“箱”为单位的拣货作业，对于客户多，每位客户订单需求商品品种多、批量小、交货期短，要求高精确率的状况，DPS 系统比人工拣选效率高。
DPS 系统实现了用电脑进行实时现场监控，具有紧急订单处理和缺货通知等各项功能。
现在常用于烟草、药品、日用百货、电子原件、汽车零配件等行业的配送。
若每一品种均配置电子标签，对企业来说投资较大，某些企业采纳可多屏显示的电子标签，用一只电子标签实现多个货品的指示（如其中一两个数位显示详细货位信息）。
2．电子标签分货系统电子标签分货系统（Digital Assorting System，DAS）利用电子标签实现播种法分货出库。
DAS 系统中的每一个储位代表一个客户（各个商店，生产线等），每一储位都设置电子标签。
操作员首先通过条码扫描把将要分拣货物的信息传输到系统中，订单客户的分货位置所在的电子标签就会亮灯，发出蜂鸣，同时显示该位置所需分货的数量，分拣员依据这些信息进行快速分货作业。
DAS 也可多区作业提高效率。
DAS 尤其在零散货品分拣作业中有肯定优势，在连锁便利超市配送、药品流通以及冷冻品、服装、服饰、音像制品中前景宽阔。
电子标签拣货系统(2.0)
Cable-less 标签特色
标签利用磁铁吸附导轨，安装简单、快速，容易拆裝 可任意更换标签位置
磁性端子
17
电子标签拣货系统介绍
Cable-less 标签特色
标签滑动时，因与导轨强力磨合， 可自动清除灰尘或细屑，与导轨之接触不会 因滑动而受影响
18
电子标签拣货系统介绍
Cable-less 标签特色
所有电子标签元件均和控制器相连接，控制
器连接至DPS专用网络（独立网段）的交换
机，DPS控制电脑具备双网卡，一端连接 DPS专用网络之交换机，一端连接与WMS
通讯之网络。
12
电子标签拣货系统介绍
Cable-less 标签特色 安装简单，卷标不必配线，降低人力与时间需求， 可减少总安装成本 讯号与电源同一线路，从控制器只需布两条线即可 控制器端之布线不再需要焊接，接法容易 控制器与主Bus 的连接亦以磁性端子相连 系统去除Repeater 的设计 以减少接点为主要布线原则
捡货策略应用 摘取式
播种式
5
电子标签拣货系统介绍
摘 取 式
摘取式系統(Pick-to-Light)
将电子卷标安装于货架储位上，原则上一个储位内放置一项产品 ，即一个电子卷标代表一项产品，并且以一张订单为一次处理的 单位， 系统会将订单中有订货商品所代表的电子卷标亮起，拣货人员依 照灯号与数字的显示将货品自货架上取出，即称为摘取式拣货系 统。
2
电子标签拣货系统介绍
数位化物流管理工具
物流自动化设备
ABLEPick 电子标签辅助捡货系统
(Pick-to-Light, PTL) (Digital Picking System, DPS)
电子标签拣货系统(TAP_DPS)
电子标签拣货系统（TAP_DPS）∙作者：未知发布时间：2010-04-23 15:34:11来源：深圳市信元通科技有限∙摘要：TAP_DPS是公司专门针对物流配送中心设计的，它结合企业仓储配送中心拣货人员、订单数、拣货量、货品摆放、货架位置及拣货要求等实际情况通过接收处理客户订单数据来辅助完成拣货作业，为拣货作业能更快、更准确、更精细的管理提供系统支持，包含拣货信息、电子标签管理、作业状态触发、历史数据查询、统计分析、人员管理、接口管理等功能。
TAP_DPS是公司结合自己多年在仓储物流行业经验、通过基?/div>∙关键词：产业分类：电子标签行业分类：其它文档:技术文档| 技术原理| 软件| 产品资料| 方案案例| 其它系统名称XYT电子标签拣货系统（XYT_DPS）系统简介XYT_DPS是公司专门针对物流配送中心设计的，它结合企业仓储配送中心拣货人员、订单数、拣货量、货品摆放、货架位置及拣货要求等实际情况通过接收处理客户订单数据来辅助完成拣货作业，为拣货作业能更快、更准确、更精细的管理提供系统支持，包含拣货信息、电子标签管理、作业状态触发、历史数据查询、统计分析、人员管理、接口管理等功能。
XYT_DPS是公司结合自己多年在仓储物流行业经验、通过基于电子标签及控制器等自动控制设备进一步完善的DPS 系统，同时提供和上层系统（ERP、WMS等）的无缝集成。
作为国内领先的电子标签拣货系统，XYT_DPS广泛应用于医药、烟草、零配件、日用百货、食品、服装等连锁行业。
业务面临的问题和挑战1. 企业订单数量逐步由大批量、少批次转变为多批次、小批量形式；2. 整进零出的特点使物流中心每日处理的订单负载越来越高；3. 拣货作业越来越成为仓储物流中心最重要也是最占成本的作业；4. 如何有效的提升作业效率，节省人力资源，降低配送成本；5. 如何有效降低作业人员的误拣率，减少企业可能带来的损失；6. 如何更少的依赖熟练工，降低对拣货人员的培训要求；系统的商业价值1. 作业人员直接根据系统指示进行拣货，无需查找货品和等待；2. 所有拣货作业由系统统一控制指示进行，大大降低了拣货出错率；3. 从经验主导型的拣货作业模式转化为流程和数据为主导的作业模式，有效降低人力资源成本；4. 实现拣货内部作业方法的优化，提高拣货作业效率，提升订单执行的能力；5. 彻底改变传统手工作业模式，实现无纸化作业；6. 实现供应链上订单执行信息的透明化，改善供应链协同。
电子标签拣选系统
电子标签拣选系统
电子标签拣选系统Digital Picking system
电子标签拣选系统（DPS），是以一连串装于货架格位上的电子显示装置(电子标签)取代拣货单，指示应拣取的物品及数量，辅助捡货人员的作业，减少目视寻找的时间。
不仅减少拣错率，更大幅提高效率.我设计的系统是按订单顺序拣选,而它是满足一个订单一个客户原则,先把订单进行拆分.以25条为单位进行拆分拣选。
电子标签拣选系统型号特点
型号名称数量备注
TW2131 通讯控制卡(CON) 3块日本AIOI原装进口
TW2201 接线盒(JB1) 3个
TW2030R 标签指示灯（3数位/红色/带Fn键）216个含6个备品
TW2000G 区域完成标签指示灯(绿色) 30个含6个备品
TW2342 单色信号灯（绿色）4盏含1个备品
TWX2706 电子标签地址设定器1个
E2004-A A型槽连接头25个含4个备品
E2002 A型槽端盖21个
E2003 A型槽端盖21个
E2004-C C型槽连接头25个含4个备品
E2001 C型槽端盖42个
D2002 A型槽基板/盖板1.8M 21套
D2001 C型槽基板/盖板1.8M 21套
黄白双色线1卷连接扣1包
LED定单显示器24个含3个备品
热收缩膜包装机3台
多米诺喷墨喷码机4台
SYMBOL AP4131无线基站1台
LS4208 SYMBOL条码扫描仪3把
MC9060 SYMBOL RF手持终端3台
MC8846 SYMBOL RF手持终端2台。
[笔记]电子标签拣货系统的认知
![[笔记]电子标签拣货系统的认知](https://img.taocdn.com/s3/m/45791af95ff7ba0d4a7302768e9951e79a896951.png)
电子标签拣货系统的认知1、电子标签拣货系统的组成、工作原理及其应用组成：电子标签拣货系统主要包括两个部分，一是读写器，二是电子标签（或称射频卡、应答器）；另外还包括天线，主机等。
电子标签拣货系统自具体的应用过程中，根据不同的应用目的和应用环境，系统的组成会有所不同，但从电子标签拣货系统的工作原理来看，系统一般都由信号发射机、信号接收机、编程器、发射接收天线几部分组成工作原理：电子标签拣货系统的核心部件是电子标签，它又被称为远距离射频卡、远距离IC卡、射频标签、应答器、数据载体。
通过几厘米到几米甚至十几米的距离内读写器发出的无线电波，读取电子标签内的储存信息，通过耦合元件实现射频信号的空间（无接触）耦合，在耦合通道内，根据时序关系，实现能量的传递、数据的交换。
工作流程：1）编程器预先将数据信息写入标签中，2）阅读器经过发射天线向外发射无线电波信号3）当射频标签进入发射天线的工作区时，射频标签被激活后即将自身信息经标签天线发射出去4)系统的接收天线接收到射频标签发出的载波信号，经天线的调节器传给阅读器，阅读器对接到的信号进行解调解码，送后台计算机5)计算机控制器根据逻辑运算判断射频标签的合法性，针对不同的设定做出相应的处理和控制，发出指令6）执行机构按计算机的指令动作7）通过计算机通信网络将各个监控点连接起来，构成总控信息平台2、电子标签拣货料架（货架）：电子标签拣货的料架是多种多样的，可以根据不同的应用目的和应用环境选取不同的料架类型3、电子标签拣货系统的工作方式：播种式拣货：每一个电子标签所代表的是一个订单客户或是一个配送对象，亦即一个电子标签代表一张订单，每个品项为一次处理的单位，拣货人员先将货品的应配总数取出，并将商品资讯输入，而系统会将有订购此项货品的客户其所代表的电子标签点亮，配货人员只要依电子标签之灯号与数字显示将货品配予客户即可摘取式拣货：使用电子标签辅助拣货系统为辅助拣货工具时有两种不同摘取式系统将电子标签安装于货架储位上，原则上一个储位放置一项产品，即一个电子标签代表一项产品，并且以一张订单为一次处理的单位，系统会将订单中有订货商品所代表的电子标签亮起，检货人员依照灯号与数字的显示将货品自货架上取出4、电子标签拣货与传统拣货方式的异同电子标签拣货系统概要AblePick电子标签辅助拣货系统（Pick to light system）是采用先进电子技术和通讯技术开发而成的物流辅助作业系统，通常使用在现代物流中心货物分拣环节，具有拣货速度快、效率高、差错率低、无纸化、标准化的作业特点。
电子标签拣货系统
未使用电子标签的拣货系统 使用了电子标签的拣货系统
DPS系统
DPS英文名称为Data Processing System;该系统采用多级下拉 式菜单;用户使用时整个屏幕犹如一张工作平台;随意调整;操作自 如;故形象地称其为DPS数据处理工作平台;简称DPS平台
摘取式 电子标签拣货系统是在拣货操作区中的所有货架上;为每一种货 物安装一个电子标 签;根据订单清单数据;发出出货指示并使货架 上的电子标签亮灯闪亮;操作 员按照电子标签所显示的数量及时 准确 轻松地完成以件或箱为单位的 商品拣货作业 可适用于烟草 药品 日用百货 电子原件 汽车零配件等行业的 配送
操作顺序
DPS作业流程 流水线作业DPS电子标签拣选模式
电子零部件组装作业DPS电子标签拣选模式
制造业工厂流水线作业DPS电子标签拣选模式
DAS系统
DAS即直连方式存储;英文全称是Direct Attached Storage 中文翻译成直接附加存储
播种式 DAS中的每一个储位代表每一客户各个商店;生产线等; 每一储位都设置电子标签 操作员先通过条码扫描把将 要分拣货物的信息输入系统中;下订单客户 的分货位 置所在的电子标签就会亮灯 发出蜂鸣;同时显示出该 位置所需分货的 数量;分拣员可根据这些信息进行快 速分拣作业
电子标签拣货系统
电子标签拣货系统是在拣货操作区中的所有货架上;为 每一种货物安装一个电子标签;根据订单清单数据;发 出出货指示并使货架上的电子标签亮灯闪亮;操作员按 照电子标签所显示的数量及时 准确 轻松地完成以件 或箱为单位的商品拣货作业 可适用于烟草 药品 日用 百货 电子原件 汽车零配件等行业的配送
● 仓库生产现场内部管理可以实现无纸化操作;包括入库;出 库
电子标签拣货系统的认知
电子标签拣货系统的认知电子标签拣货系统的认知 1、电子标签拣货系统的组成、工作原理及其应用组成:电子标签拣货系统主要包括两个部分，一是读写器，二是电子标签(或称射频卡、应答器);另外还包括天线，主机等。
电子标签拣货系统自具体的应用过程中，根据不同的应用目的和应用环境，系统的组成会有所不同，但从电子标签拣货系统的工作原理来看，系统一般都由信号发射机、信号接收机、编程器、发射接收天线几部分组成工作原理:电子标签拣货系统的核心部件是电子标签，它又被称为远距离射频卡、远距离IC卡、射频标签、应答器、数据载体。
通过几厘米到几米甚至十几米的距离内读写器发出的无线电波，读取电子标签内的储存信息，通过耦合元件实现射频信号的空间(无接触)耦合，在耦合通道内，根据时序关系，实现能量的传递、数据的交换。
工作流程:1)编程器预先将数据信息写入标签中，2)阅读器经过发射天线向外发射无线电波信号3)当射频标签进入发射天线的工作区时，射频标签被激活后即将自身信息经标签天线发射出去4)系统的接收天线接收到射频标签发出的载波信号，经天线的调节器传给阅读器，阅读器对接到的信号进行解调解码，送后台计算机5)计算机控制器根据逻辑运算判断射频标签的合法性，针对不同的设定做出相应的处理和控制，发出指令6)执行机构按计算机的指令动作7)通过计算机通信网络将各个监控点连接起来，构成总控信息平台2、电子标签拣货料架(货架):电子标签拣货的料架是多种多样的，可以根据不同的应用目的和应用环境选取不同的料架类型3、电子标签拣货系统的工作方式:播种式拣货:每一个电子标签所代表的是一个订单客户或是一个配送对象，亦即一个电子标签代表一张订单，每个品项为一次处理的单位，拣货人员先将货品的应配总数取出，并将商品资讯输入，而系统会将有订购此项货品的客户其所代表的电子标签点亮，配货人员只要依电子标签之灯号与数字显示将货品配予客户即可摘取式拣货:使用电子标签辅助拣货系统为辅助拣货工具时有两种不同摘取式系统将电子标签安装于货架储位上，原则上一个储位放置一项产品，即一个电子标签代表一项产品，并且以一张订单为一次处理的单位，系统会将订单中有订货商品所代表的电子标签亮起，检货人员依照灯号与数字的显示将货品自货架上取出4、电子标签拣货与传统拣货方式的异同电子标签拣货系统概要AblePick电子标签辅助拣货系统(Pick to light system)是采用先进电子技术和通讯技术开发而成的物流辅助作业系统，通常使用在现代物流中心货物分拣环节，具有拣货速度快、效率高、差错率低、无纸化、标准化的作业特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DAS操作顺序
DAS作业流程DAS电子标签拣货系统作业流程
将需配送的商品先进行一次大类分拣后再进行二次分拣的DAS电子标签拣货模式
DAS电子标签拣货系统作业流程示例图二 直接把配送的商品进行分拣,并打印配送清单的DAS电子标签拣货模 式
操作顺序
DPS作业流程 流水线作业DPS电子标签拣选模式
电子零部件组装作业DPS电子标签拣选模式
制造业工厂流水线作业DPS电子标签拣选模式
DAS系统
DAS即直连方式存储，英文全称是Direct Attached Storage。中文翻译成“直接附加存储”。 播种式 DAS中的每一个储位代表每一客户（各个商店，生产 线等），每一储位都设置电子标签。操作员先通过条 码扫描把将要分拣货物的信息输入系统中，下订单客 户 的分货位置所在的电子标签就会亮灯、发出蜂鸣， 同时显示出该位置所需分货的 数量，分拣员可根据这 些信息进行快速分拣作业。
电子标签拣货系统
电子标签拣货系统是在拣货操作区中的所有货架上， 为每一种货物安装一个电子标签，根据订单清单数据， 发出出货指示并使货架上的电子标签亮灯（闪亮）， 操作员按照电子标签所显示的数量及时、准确、轻松 地完成以“件”或“箱”为单位的商品拣货作业。可 适用于烟草、药品、日用百货、电子实现无纸化操作，包括入库，出 库、盘点。 ● 出货作业时间大幅度缩短，拣货作业错误率减低，综合人力成 本可降低 50%以上。 ● 系统可与企业管理信息系统进行有效的衔接，分析库存现状。 ● 为企业提供远程登录技术，可达到实时监控的目的。 ● 通过电子商务平台可实现远程单据下载，配送中心不需要进行 2次输入。 ● 操作人员无须专业培训既可上岗操作，控制软件直接导入数据 文件即可进行拣货作业。 ● 系统的产品管理完全采用条形码管理，使输入更准确和节省时 间。 ● 盘点作业自动生成盘点损益表和盘点清单。
未使用电子标签的拣货系统
使用了电子标签的拣货系统
DPS系统
DPS英文名称为Data Processing System,该系统采用多级下拉 式菜单，用户使用时整个屏幕犹如一张工作平台，随意调整，操 作自如，故形象地称其为DPS数据处理工作平台，简称DPS平台。 摘取式 电子标签拣货系统是在拣货操作区中的所有货架上，为每一种货 物安装一个电子标 签，根据订单清单数据，发出出货指示并使 货架上的电子标签亮灯（闪亮），操作 员按照电子标签所显示 的数量及时、准确、轻松地完成以“件”或“箱”为单位的 商 品拣货作业。可适用于烟草、药品、日用百货、电子原件、汽车 零配件等行业的 配送。
