直流电抗器350A电气参数

直流电抗器一共两个接线端子，一端输入，一端输出标注的是P/P+、P-，两个端子。

一般国产变频器上，标注的是-，两个端子，进口变频器因品牌不同而有差异，建议查看使用手册。

直流电抗器DCL-350A 电气参数表项目名称测量端测量测试条件测试仪器1 电感量1-2 0.12m MH±10%100Hz 1v环境温度调压器2 额定电流1-2 350A /Fluke 31电流钳表3 抗点强度铁芯-绕组AC3000V/5MA/10S 无飞弧击穿GPI-725A高压绝缘电阻测试仪4 绝缘电阻铁芯-绕组≥100MΩDC1000V5 温升线圈最热点95K 热电偶TM-6902D6 电抗器成品通额定电流5分钟电抗器局部不能异常发热现象7 噪音/ ≤65dB 与电抗水平距离为1米直流电抗器实物图侧面图背面图2:外形尺寸安装图：（单位:mm 未注公差为:±0.5）4．工艺要求1) 绕线：线包紧密，平整，防止绝缘破坏引起匝间短路。

线包层间紧贴一层0.18 厚NMN 纸，纸的宽度比铝带超出上下个10mm，然后在线包表面包2层0.18 厚NMN 纸和1/2叠包一层0.3*25mm无纬带。

2) 叠铁心：铁芯毛刺朝向一致，平整，对齐。

3) 装配：铁心与线包的爬电距离不小于8mm.铁芯装配整齐，芯柱与线包之间包3层0.18mmNMN纸，在铁轭与芯柱之间垫一定量的气息并刷8026胶固定。

尾部串联排用氩弧焊焊接起来并外包。

4）半成品浸油前要清洗，预烘。

5）浸油，烘焙。

烘焙时烘箱温度130 度，4小时。

6）.电抗器底座安装孔周围绝缘漆去掉，以保证用户安装时可靠接地。

输入电抗器,输出电抗器,直流电抗器

输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。

额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

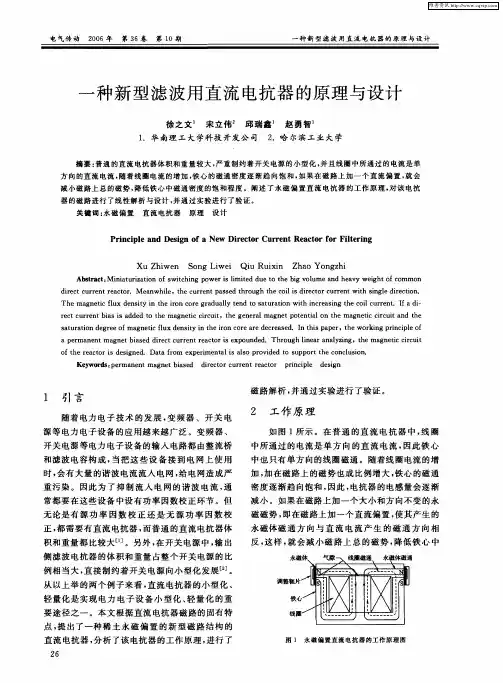

一种新型滤波用直流电抗器的原理与设计

时，有大量的谐波电流流人电网，电网造成严会给
维普资讯
电气传动２００６年第３６卷第１Ｏ期
一种新型滤波用直流电抗器的原理与设计
一
种新型滤波用直流电抗器的原理与设计
徐之文宋立伟。邱瑞鑫赵勇智１．华南理工大学科技开发公司２．哈尔滨工业大学
１引言
随着电力电子技术的发展，频器、开关电变
磁路解析，并通过实验进行了验证。
２工作原理
如图１示。在普通的直流电抗器中，圈所，因此铁心
源等电力电子设备的应用越来越广泛。变频器、开关电源等电力电子设备的输入电路都由整流桥和滤波电容构成，当把这些设备接到电网上使用
ＡｂｔａｔＭｉｉｔｒｚｔｎｏｗｉｈｎｏｒｉｌｔｄｄｅｔｈｉｏｕｎｅｖｉｈｆｃｍｍｏｓｒｃ：ｎａｕｉａｉｆｓｔｉｇｐｗｅｉｅｕＯｔｅｂｇｖｌｍｅａｄｈａｙｗｅｇｔｏｏｏｃｓｍｉｎｄｒｃｕｒｎｅｃｏ．Ｍｅｎｉ。ｔｅｃｒｅｔｐｓｅｈｏｇｈｏｌｓｄｒｃｏｕｒｎｔｉｇｅｄｒｃｉｎｉｔｃｒｅｔｒａｔｒｅａｗｈｌｅｈｕｒｎａｓｄｔｒｕｈｔｅｃｉｉｉｅｔｒｃｒｅｔｗｉｈｓｎｌｉｅｔ，ｏＴｈｇｅｉｌｘｄｎｉｙｉｈｒｎｃｒｒｄａｌｅｄｔａｕａｉｎｗｉｈｉｃｅｓｎｈｏｌｕｒｎ．ＩｉｅｍａｎｔｃｆｕｅｓｔｔｅｉｏｅｇａｕｌｔｎＯｓｔｒｔｔｒａｉｇｔｅｃｉｃｒｅｔｆａｄ — ｎｏｙｏｎｒｃｕｒｎｉｓｉａｄｄｔｈｇｅｉｃｒｕｔｈｅｅａｇｅｏｅｔｌｏｈｇｅｉｃｒｕｔａｄｔｅｅｔｃｒｅｔｂａｓｄｅＯｔｅｍａｎｔｉｉ．ｔｅｇｎｒｌｃｃｍａｎｔｐｔｎｉｎｔｅｍａｎｔｉｉｎｈａｃｃｓｔｒｔｎｄｇｅｆｍａｎｔｌｘｄｎｉｈｏｏｅａｅｄｃｅｓｄｎｔｉｐｐｒｈｒｉｇｐｉｃｐｅｏａｕａｉｅｒｅｏｇｅｉｆｕｅｓｔｉｔｅｉｎｃｒｒｅｒａｅ．Ｉｈｓａｅ，ｔｅｗｏｋｎｒｉｌｆｏｃｙｎｒｎａｐｒｎｎｇｅｉｓｄｄｒｃｕｒｎｅｃｏｘｏｎｅ．Ｔｈｏｇｉｅｒａａｙｉｇｈｇｅｉｃｒｕｔｅｍａｅｔｍａｎｔｂａｅｉｅｔｃｒｅｔａｔｒｉｅｐｕｄｄｒｓｒｕｈｌａｎｌｚｎ，ｔｅｍａｎｔｉｉｎｃｃｏｈｅｃｏｓｄｓｇｅ．ＤａａｆｏｅｐｒｍｅｔｌｉａｓｒｖｄｄｔｕｐｒｈｏｃｕｉｎｆｔｅｒａｔｒｉｅｉｎｄｔｒｍｘｅｉｎａｌｏｐｏｉｅＯｓｐｏｔｔｅｃｎｌｓｏ．ｓＫｅｗｏｄｐｒｎｎｇｅｉｓｄｄｒｃｏｕｒｎｅｃｏｐｉｃｐｅｄｓｇｙｒｓ：ｅｍａｅｔｍａｎｔｂａｅｉｅｔｒｃｒｅｔｒａｔｒｒｎｉｌｅｉｎ

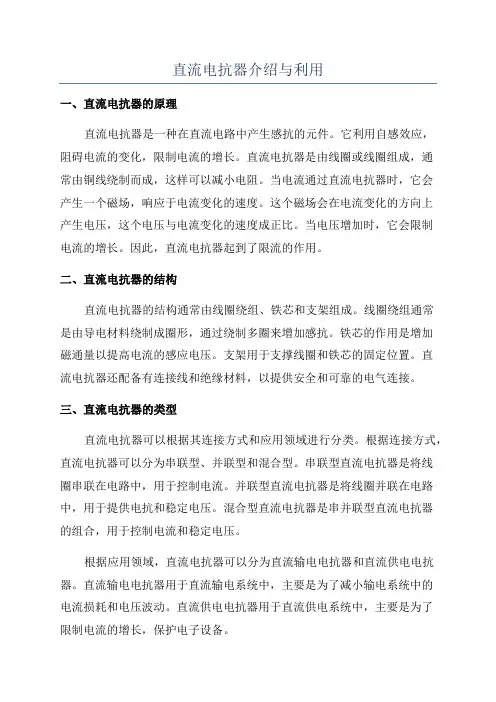

直流电抗器介绍与利用

直流电抗器介绍与利用一、直流电抗器的原理直流电抗器是一种在直流电路中产生感抗的元件。

它利用自感效应，阻碍电流的变化，限制电流的增长。

直流电抗器是由线圈或线圈组成，通常由铜线绕制而成，这样可以减小电阻。

当电流通过直流电抗器时，它会产生一个磁场，响应于电流变化的速度。

这个磁场会在电流变化的方向上产生电压，这个电压与电流变化的速度成正比。

当电压增加时，它会限制电流的增长。

因此，直流电抗器起到了限流的作用。

二、直流电抗器的结构直流电抗器的结构通常由线圈绕组、铁芯和支架组成。

线圈绕组通常是由导电材料绕制成圈形，通过绕制多圈来增加感抗。

铁芯的作用是增加磁通量以提高电流的感应电压。

支架用于支撑线圈和铁芯的固定位置。

直流电抗器还配备有连接线和绝缘材料，以提供安全和可靠的电气连接。

三、直流电抗器的类型直流电抗器可以根据其连接方式和应用领域进行分类。

根据连接方式，直流电抗器可以分为串联型、并联型和混合型。

串联型直流电抗器是将线圈串联在电路中，用于控制电流。

并联型直流电抗器是将线圈并联在电路中，用于提供电抗和稳定电压。

混合型直流电抗器是串并联型直流电抗器的组合，用于控制电流和稳定电压。

根据应用领域，直流电抗器可以分为直流输电电抗器和直流供电电抗器。

直流输电电抗器用于直流输电系统中，主要是为了减小输电系统中的电流损耗和电压波动。

直流供电电抗器用于直流供电系统中，主要是为了限制电流的增长，保护电子设备。

四、直流电抗器的应用直流电抗器在直流输电和直流供电系统中有广泛的应用。

在直流输电系统中，直流电抗器可以用于控制电流，减小输电系统中的电流损耗和电压波动。

由于直流电流可以长距离传输而不会损失太多能量，因此直流输电系统被广泛应用在远距离的输电线路中。

直流电抗器能够平衡直流系统中的电流，减小输电损失并提高输电能力。

在直流供电系统中，直流电抗器主要用于限制电流的增长，保护电子设备。

在电子设备中，电流的不稳定增长会导致设备的过载和损坏。

电抗器原理及设计1

L(50Hz)
V(50Hz)
电抗器原理及设计
电抗器设计需要满足的性能: 一.常规特性 1.直流电阻 2.阻抗电压 3.额定时损耗 4.温升 5.饱和特性
电抗器原理及设计
电抗器设计需要满足的性能: 二.安全特性(信赖性试验) 1.耐电压 2.绝缘阻抗 3.耐雷击 4.线圈层间耐压 5.耐振动 6.高温高湿
电抗器原理及设计
空调电抗器的设计 1.绕组材质的选择：
铝线可以用在20A以下的产品, 铜线可以是圆线，方线或扁线。 2.电流密度：铜线为4-6；铝线2.5-4. 3.绝缘距离 4.铁芯选择：
电抗器原理及设计
空调电抗器的设计 5.连接件选择：
20A以上为线束连接， 20A以下可以是端子插片连接（250# TAB)
电抗器原理及设计
电抗器设计需要满足的性能: 二.安全特性(信赖性试验) 7.耐高温 8.耐低温 9.冷热冲击(如何确认结果) 10.端子部位温度冲击(如何确认结果) 11.长期盐雾试验验证端子部位连接可靠性。
电抗器原理及设计
电抗器设计需要满足的性能: 三.其它特性 1.端子强度(都包括什么) 2.耐冲击 3.防锈(如何确认结果) 4.低噪音(哪些方法)
电抗器原理及设计
电抗器原理及设计
电抗器的主要作用 1.提高功率因数（力率）。 2.降低冲击电流（突入电流/浪涌）。 3.抑制高频谐波电流（高调波电流）。
电抗器原理及设计
电抗器的测试一.电感值的测试 1.LCR仪:数字电桥 2.DC BIAS:直流偏置 3.阻抗电压法:L=U/(2∏fI)
电压(50Hz) 1.67 2.51 3.36 4.19 5.01 5.79 6.56 7.32 7.97 8.43 8.8 9.14 9.4 9.64 9.89

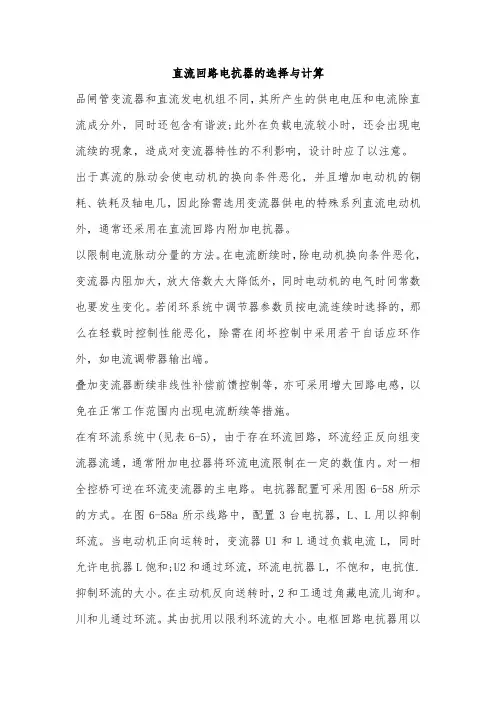

直流回路电抗器的选择与计算

直流回路电抗器的选择与计算品闸管变流器和直流发电机组不同，其所产生的供电电压和电流除直流成分外，同时还包含有谐波;此外在负载电流较小时，还会出现电流续的现象，造成对变流器特性的不利影响，设计时应了以注意。

出于真流的脉动会使电动机的换向条件恶化，并且增加电动机的铜耗、铁耗及轴电几，因此除需选用变流器供电的特殊系列直流电动机外，通常还采用在直流回路内附加电抗器。

以限制电流脉动分量的方法。

在电流断续时，除电动机换向条件恶化，变流器内阻加大，放大倍数大大降低外，同时电动机的电气时间常数也要发生变化。

若闭环系统中调节器参数员按电流连续时选择的，那么在轻载时控制性能恶化，除需在闭坏控制中采用若干自话应环作外，如电流调带器输出端。

叠加变流器断续非线性补偿前馈控制等，亦可采用增大回路电感，以免在正常工作范围内出现电流断续等措施。

在有环流系统中(见表6-5)，由于存在环流回路，环流经正反向组变流器流通，通常附加电拉器将环流电流限制在一定的数值内。

对一相全控桥可逆在环流变流器的主电路。

电抗器配置可采用图6-58所示的方式。

在图6-58a所示线路中，配置3台电抗器，L、L用以抑制环流。

当电动机正向运转时，变流器U1和L通过负载电流L，同时允许电抗器L饱和;U2和通过环流，环流电抗器L，不饱和，电抗值.抑制环流的大小。

在主动机反向送转时，2和工通过角藏电流儿询和。

川和儿通过环流。

其由抗用以限利环流的大小。

电枢回路电抗器用以滤平变流器输出电流的脉动分量。

在最大允许过范围内，电抗器不应饱和。

环流电抗LL可接通电流时间按50%考虑，平波电抗 L为长期连续。

线路配置两台电抗器，兼作抑制环路电流和平波。

这两台电抗器应在最大允许过载范围内不饱和。

电抗器的视在容量远远超过终6-58a的情况，通常不推荐选用。

高压直流输电晶闸管阀用饱和电抗器的设计

关键词：饱和电抗器；设计计算；高压直流
中图分类号：ＴＭ４１４文献标识码：文章编号：０８９３（０００ —０００６．Ａ１０ —２３２１）３０３ —４
１引言
高压直流输电已是现今世界上先进的输变电技术。为了减少输电走廊、提高输电效率、降低输电成
Ｕ每级晶闸管的触发电压；饱和电抗器电压；麟＿Ｕ
２２铁芯有效总面积．
Ｕ高压开关冲击电压；Ｌ
收稿日期：０００ —２２１ —３２
根据保护触发水平的
电压时间乘积分布在电抗器线圈的匝数Ｎ和
作者简介：张建国（９７，，１６一）男湖北省武汉市人，工程师，研究方向为变压器电流器设计。
图２Ｃ型铁芯
对于带状缠绕的Ｃ型铁芯的叠片系数ｋ＇ｊｌ＝ａ０９。．２每个电抗器铁芯数量根据下式确定
Ａ
则ＡＦ・Ｉ８ｉｋａｅ＝Ｉｌｍｉｎ・ｎ・￣ｔ
图４铁芯温升与磁密变化率曲线
第２卷第３８期
２０１０年５月
西安航空技术高等专科学校学报
Ｊｕｎｌｆ ’ｎＡｅｏｅｈｉｌｏｌｇｏｒａｏａｒｔｃｎｃｌｅＸｉａＣｅ
Ｖｌ２８Ｎｏ．０１．３Ｍａ１ｙ２００
高压直流输电晶闸管阀用饱和电抗器的设计
一
互．Ｑ：翌曼３，・・ＡＲｚＮ，
（＋）ｒ

30KW变频器电抗器-输入电抗器-输出电抗器-直流电抗器

30KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。

30KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。

变频器的整流电路相当于一个谐波电压源。

我们知道，电压源当负载阻抗大时，输出电流会小。

因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器30KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率30KW电流80A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，30KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。

贰，30KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

电抗器设计1-电抗器的标准计算

P（kw）
Q（kva）
功率因数cosθ= P S
CHENLI
3
1.2三相电电压与电流的关系
1、星形连接
- uA + A N - uB + B
- uC + C
N
线电压为
•
U
AB
•
•
U BC U CA
相电压为
•
U
A
•
U
B
•
UC
•
•
•
(或UANUBNUCN)
线电压是相电压的 3 倍。
星形连接线电流等于相电流
•高频负载在轻载时，可能出现电感电流不连续的工作状态，这种状态会产生人耳能听到的低频振荡声，有时甚至使系统不能稳定工作。为防止这一现象，故在轻载时要求有较大的电感值；满载时不需要太大的电感，允许较大的气隙防止饱和。因此高频负载重中理想的电感应如曲线３所示，CHENLI17
电抗器气隙
•
CHENLI
版本
1.0
电抗器的设计
日期 2012040
5
第一部分电抗器的标准计算
CHENLI
1
1.电学基础公式
•欧姆定律：I=U/R
•全电路欧姆定律：I=
R
U
r[其中r为内阻]
•功率计算：P（视在功率） = UI = I²R =
U2 R
CHENLI
2
1.1“功率三角形”
如下图所示。表示视在功率S、有功功率P和无功功率Q三者在数值上的关系，它是一个直角三角形，两直角边分别为Q与P，斜边为S。S与P 之间的夹角θ为功率因数角，它反映了该交流电路中电压与电流之间的相位差（角）。
特征

直流电抗器非标设计规格

直流电抗器的图纸。

磁芯为EI78，A=78mmB=65mmSD=27mm 。

L1为出线需要加绝缘套管，长度为70mm ，具体规格见“外接延长线套管”L 为外接延长线，长度为400mm ，端子和放水垫圈可否有推荐.1.材料列表2.电气性能供应商交付样品前需要对产品进行测试.磁芯EI78,35JN440(或相同性能的硅钢片)硅钢片每片叠厚0.35mm 硅钢片总厚度（sd ）27mm 气隙尺寸3.1mm 骨架和挡板与EI78，总叠厚=60mm 对应的骨架铜线1.6mm*4.5mm 扁铜线,单股铜线的温度等级H(180ºC)IEC60317-8外接延长线AWG8，UL;电压等级:600V;温度等级:105ºC 外接延长线套管硅橡胶玻璃纤维套管;温度等级:200ºC;电压等级:600V;介电击穿:7000V 外接延长线的连接(扁铜线（硬线）和连接端子的软线的连接)需要保证外接的铜线和制作电抗器的铜线可靠的焊接在一起。

热缩管电压等级:600V;温度等级:125ºC;介电击穿:15kV/mm 绝缘胶带温度等级:130ºC;介电击穿:5500V 端子用于电抗器连接到PCB ，捆绑带温度等级:105ºC 绝缘漆稳定范围:180ºC;介电击穿:3kV/mil 整个产品需要符合RoHs测试方法:再电感两端加512V 直流电压持续时间80us ，同时使用示波器测量电感电流i 和电感两端电压，利用公式U=L*di/dt 计算电感量。

产品数量增多时每100个至少抽检5个。

测试条件测试条目值Comment I_130.96A 需要在I_1和I_2之间电感不能饱，电感值恒定，和设计值误差<10%I_253A L_0.77mH±10%3.电感机械尺寸4.标签信息0.77mH /生产日期，5.电感温度等级130℃;6.出场测试报告需要提供测试的电感电流和电压的曲线，并从图中利用L=U*Δt/ΔI 计算电感量，并测试出电感饱和点。

DCL直流平波电抗器

DCL直流平波电抗器
一、概述
滤波电抗器，又称直流平波电抗器，用于变流器的直流侧，电抗器中流过的是具有交流分流量的直流电流，它的作用是将叠加在直流电流上的断续权现趋于某一规定值内，还用于并联变频器的直流侧对藕，降低断续权限，限制环流线路中的环流，应用于直流快速开关，切断故障电流时限制电流的上升率，还被用在电流、电压型变频器中间，抑制回路中的直流平波，还可用于整流电源平波，已消除纹波。

二、产品特点
直流平波电抗器在电路中主要用于改善电网质量，提高功率因素之用，我厂生产的直流平波电抗器采用优质进口冷轧矽刚精致而成，主要有铁芯和线圈两部分组成，铁芯一般为两心柱式结构，两芯柱有多只硅钢片铁饼跌积而成，中间有绝缘板隔离，不让铁芯出线磁饱和，组装后依靠拉近螺杆上下压紧，以减少噪音，本产品为干式自冷，有B级和F级两种绝缘等级，具有体积小，温度低，无噪音等特点，直流规格从2A-10KA不等，电压从220V-2000V.
三、性能指标及参数
1.额定工作电压：380V/50：HZ或660V/500HZ
2.额定工作电流：3A至2000A/40°
3.抗电强度：铁芯-绕组300V AC/50HZ/5MA/10S，无飞弧击穿（工厂测试）
4.绝缘电阻：1000VDC
5.电抗器噪音：小于65db（与电抗器水平距离点1米测试）
6.防护等级：IPOO
7.绝缘等级：F级以上
8.产品执行标准：REC289:1978电抗器
GB10229-88 电抗器（eqvIEC289:1987）
JB9644-1999半导体电气传动用电抗器。

电抗器直流电阻标准

电抗器直流电阻标准电抗器是一种用来调整电路电阻和电感的元件，它在直流电路中扮演着非常重要的角色。

在实际应用中，电抗器的直流电阻标准对于保证电路的稳定运行和性能表现起着至关重要的作用。

本文将对电抗器直流电阻标准进行详细介绍，希望能够为相关领域的工程师和研究人员提供一些参考和帮助。

首先，我们需要了解电抗器的直流电阻标准是如何定义的。

直流电阻标准是指在直流电路中，电抗器所表现出来的电阻特性。

在理想情况下，电抗器的直流电阻应当是一个固定值，不随电流和电压的变化而变化。

然而，在实际应用中，由于电抗器本身的材料和制造工艺等因素的影响，其直流电阻往往会存在一定的偏差。

因此，制定和遵守电抗器直流电阻标准对于保证电路的稳定性和可靠性至关重要。

其次，我们需要了解电抗器直流电阻标准的具体要求和测试方法。

根据国际标准和行业规范，电抗器的直流电阻应当符合一定的范围和精度要求。

一般来说，电抗器的直流电阻标准要求在设计和制造过程中严格控制材料的选用、工艺的控制和产品的检测，以确保其直流电阻的稳定性和可靠性。

而在实际测试中，通常采用恒流源或者恒压源的方式对电抗器的直流电阻进行测试，通过测量电流和电压的关系来计算出其直流电阻值，并与标准值进行比较，以确定其合格性。

除此之外，我们还需要了解电抗器直流电阻标准的应用和意义。

电抗器直流电阻标准的制定和遵守对于保证电路的稳定性、提高电路的效率和性能具有重要意义。

在电力系统、电子设备、通信设备等领域，电抗器直流电阻标准的合格性直接影响着设备的可靠性和安全性。

因此，各个行业和领域对于电抗器直流电阻标准的要求都非常严格，相关的测试和认证工作也非常重要。

综上所述，电抗器直流电阻标准是保证电路稳定性和可靠性的重要因素，其制定和遵守对于各个领域的工程师和研究人员来说都具有重要意义。

希望本文能够为大家对电抗器直流电阻标准有一个更加清晰的认识，并在实际工作中加以应用和遵守，以保证电路的稳定运行和性能表现。

DCL直流电抗器-变频器专用直流平波电抗器

电抗器专业供应商http：//上海民恩电气有限公司DCL系列直流平波电抗器安装使用说明书上海民恩电气有限公司Shanghai Minen Electric Co.,Ltd.非常感谢您选用民恩牌电抗器，为了您正确使用本电抗器请在使用前仔细阅读本说明书，并妥善保存以供今后使用直流电抗器DC Reactors一．产品概述Product Profile直流平波电抗器用于整流器的直流侧，直流电流流过这些电抗器。

如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗器来实现无故障的换相并降低电机损耗。

在不超过额定直流电流I dn 的情况下，电抗器的电感L几乎是恒定的。

二．结构特点Construction Features1.铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪音。

2.线圈采用F/H级绝缘系统，有良好的绝缘性能和耐温性能。

3.电抗器采用整体真空压力浸漆工艺，经高温热烘固化后产品整体机械强度高，防潮性能好；产品在运行中大大降低了噪声和振动，有效提高了产品长期运行的可靠性。

4.温升低,损耗小。

三. 产品作用Product function1.改善电容滤波造成的输入电流波形畦变。

2.减少和防止因冲击电流造成整流桥损坏和电容过热。

3.提高功率因素，降低直流母线交流脉冲。

4.限制电网电压的瞬变。

四. 性能参数Performance Parameters1. 额定工作电压： 400V-1200V/50Hz2. 额定工作电流：3A至1500A@40℃3. 抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿4. 绝缘电阻： >100MΩ5. 电抗器噪音： <65dB6. 防护等级： IP007. 绝缘等级： F/H级8、产品执行标准： GB10229-88电抗器， JB9644-1999半导体电气传动用电抗器五. 型号含义Model Description六．产品型号及技术参数Model and technical parameters电抗器型号图适配额定电感重量外型尺寸安装尺寸号功率KW 电流AmH KgL W H A B 安装孔DCL-3-28A 0.75 3 28 1.5 80 65 100 63 47 7×12DCL-6-11 2.2 6 11 2.5 80 65 100 63 60 7×12 DCL-12-6.3 4 12 6.3 3.5 100 100 125 80 70 7×12 DCL-23-3.6 7.5 23 3.6 4 110 120 135 87 70 9×15 DCL-30-2.0 15 30 2 4.5 110 120 135 87 70 9×15 DCL-40-1.3 18 40 1.3 4.5 110 120 135 87 70 9×15 DCL-50-1.1 22.5 50 1.1 5.5 120 135 145 95 85 9×15DCL-60-0.8 30 60 0.8 7 135 150 170 1185 9×15DCL-75-0.7 37 75 0.7 7.5 135 150 170 1185 9×15DCL-95-0.54 45 95 0.54 7.8 135 150 170 1185 9×15DCL-110-0.45 55 110 0.45 9.2 155 160 195 12590 9×15DCL-160-0.36B 75 160 0.36 18 165 130 21510895 9×15DCL-180-0.33 90 180 0.33 20 165 130 215 10895 9×15DCL-200-0.30 110 200 0.3 23 220 205 235 1331169×15DCL-250-0.22 120 250 0.22 25 220 205 235 13311611×18DCL-300-0.18 132 300 0.18 25 220 205 235 13311611×18DCL-350-0.17 160 350 0.17 26 220 205 235 13311611×18DCL-450-0.15 200 450 0.15 30 230 210 260 13812111×18DCL-500-0.10 220 500 0.1 33 230 210 260 13812111×18DCL-600-0.09 280 600 0.09 38 245 230 260 15312611×18DCL-700-0.06 2 315 700 0.062 40 245 230 26015312611×18DCL-800-0.05 5 360 800 0.055 43 245 230 26015312611×18DCL-1000-0.0 5 380 1000 0.05 58 260 245 3501651413×23备注：以上为我司标准规格，特殊规格可根据客户要求定制.参数如有变动恕不另行通知。

直流电抗器的设计

直流电抗器的设计首先，设计直流电抗器的第一步是确定所需的电抗值。

直流电抗器可以提供电感和电容两种电抗。

电感电抗用于降低电压，而电容电抗用于降低电流。

因此，我们需要根据具体的需求来确定需要使用哪种电抗。

接下来，我们需要选择合适的电感元件。

电感元件通常有线圈和铁芯两种类型。

线圈电感具有较高的电感值，适用于高电抗值的应用。

而铁芯电感则适用于较低的电感值。

在选择电感元件时，需要考虑到其额定电流、电阻、自感等参数，以满足设计要求。

然后，我们需要选择合适的电容元件。

电容的选择依赖于所需的电容值、工作电压、损耗等因素。

一般来说，使用无极性电解电容器或MLCC电容器是较为常见的选择。

无极性电解电容器适用于较大容值的应用，而MLCC电容器适用于较小容值的应用。

在选择电容元件时，需要注意其ESR （等效串联电阻）和ESL（等效串联电感）的值，以避免对电路性能的影响。

设计直流电抗器还需要考虑电路的拓扑结构。

目前常用的直流电抗器拓扑有串联型和并联型两种。

串联型直流电抗器电路简单，但电抗值较小；而并联型电容器电路复杂，但电抗值较大。

因此，在选择拓扑结构时，需要根据具体的设计要求来综合考虑。

最后，我们需要计算电路参数以满足设计要求。

通过电路分析和计算，可以确定电感和电容的具体数值，以及电路的其他参数，如电感线圈的匝数、铁芯的截面积等。

这些参数的计算是基于电路的工作频率、电流值等，需要借助于电路分析软件或公式进行计算。

综上所述，直流电抗器的设计涉及到电感和电容的选择、电路的拓扑结构以及对电路参数的计算等多个方面。

通过合理的设计可以满足特定的电抗要求，并确保电路正常工作。

设计直流电抗器需要综合考虑电路性能、成本、可靠性等因素，以达到最佳设计效果。

变频器直流电抗器设计总结

变频器直流电抗器设计总结
1.为什么需要直流电抗器
变频器二极管整流，负载位直流电容，电流畸变严重，导致功率因素较低，需要增加感性负载，因此增加直流电抗器
（1）抑制电流谐波，
（2）提高功率因素
（3）降低电容应力
（4）降低整流二极管应力
2.为什么不用三相交流电抗器
（1）三相交流电抗器制作成本高
（2）三相交流电抗器体积大，占用较大空间
（3）三相交流电抗器增加电缆或铜排成本
（4）在有变频器选配电抗器场景下，三相预留接口多余直流电抗器，成本高，体积大3.感量计算
先计算交流，再计算直流
（1）三相交流感量
Lac=3%×U线/（1.732×2pi×f×I相）
（2）直流感量
Ldc=3Lac
理论计算仅是参考，实际要根据体积、热、成本、功率因素、电容大小等综合决定
4.电流确认
I=1.3×I相
5.尺寸确认
需要结合整机结构设计确认，遵循以下准则
（1）在整机长宽高范围内优化尺寸，以最小体积增量来预设形状
（2）避免放在进风口
（3）避免和电容放在一起
（4）避免和电路板放在一起
一句话，体积最小，成本最低，热耦合最小。

变频器直流电抗器的作用及原理

变频器直流电抗器的作用及原理嘿，朋友们，今天咱们来聊聊变频器和它的好朋友——直流电抗器。

听起来有点儿高大上，其实就是在电气设备里的一些小细节，但它们可真是不可或缺啊。

先说说变频器，顾名思义，它的工作就是通过改变电频率来控制电机的速度。

想象一下，变频器就像一个调音师，随时调整乐器的音调，让一切都变得和谐。

但你知道吗，这调音师在工作的时候，有时候也需要一个帮手，而这个帮手就是直流电抗器。

直流电抗器到底是干嘛的呢？简单来说，它主要是用来限制电流的变化，起到一个“稳稳的哇”作用。

想想看，电流就像是高速公路上的小车，突然刹车可不行，容易出事故。

直流电抗器就像是交通警察，确保电流不会突然加速或者减速。

它能保护变频器和电机不被突发的电流冲击搞得七荤八素。

你可能会问，为什么不直接把电流控制好呢？这可不是简单的开关可以解决的问题。

电流的变化太快，直流电抗器就是为了给它加点儿“缓冲”，让电流的变化像慢动作回放一样，稳稳地进行。

再说说电抗器的原理吧。

直流电抗器里有一根线圈，当电流流过的时候，会产生一个磁场，这个磁场就像一张大网，抓住电流的变化，慢慢放开。

这样的设计就能避免突如其来的电流冲击，减少对设备的损伤。

这就像你在玩过山车的时候，突然刹车，心脏可能会吓得“咯噔”一声，而如果是慢慢减速，那可就轻松多了。

所以，电抗器的存在，真的是给设备一个安全感，让它们能够在工作中更安心。

说到这里，咱们不能忽视电抗器的“环保”属性。

电抗器还能够减少电能的损耗，这可真是好事一桩。

大家都知道，省电可是我们每个人的责任，尤其是在这个资源日益匮乏的时代。

电抗器在这里充当了节能小卫士的角色，帮助咱们把电力资源利用到极致。

就像是精打细算的老妈，时刻提醒你不要浪费，让每一度电都发挥出最大的效用。

试想一下，如果没有电抗器，电流在设备里“横冲直撞”，那可就不光是浪费电，还有可能造成设备的损坏，得不偿失。

不仅如此，直流电抗器还能降低电磁干扰。

电机在运行的时候，难免会产生一些电磁波，这就像是摇滚音乐中的噪音，有时候让人心烦意乱。

变频器直流电抗器的作用及计算方法

变频器直流电抗器的作用及计算方法
因为脉动的直流输出电压中所包含的谐波分量，在逆变时将产生不必要的损耗和发热，谐波中的负序分量则产生反向力矩，而且当晶闸管深控时，若脉动的直流输出电压的瞬时值低于电动机的反电势，将使电流不连续。

整流电路的脉波数总是有限的，且在输出的直流电压中总是有纹波的，这种纹波往往有害，需要由平波电抗器加以抑制，平波电抗器用于整流以后的直流回路中，经平波电抗器后输出的直流接近于理想直流。

平波电抗器LDC接在变频器的整流环节与逆变环节之间，LDC能使逆变环节运行得更稳定，减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95），并能限制短路电流。

平波电抗器可与交流电抗器同时使用，变频器功率>30kW时才考虑配置平波电抗器。

直流电抗器能阻止进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线交流脉动。

直流电抗器的电感值的选择一般为同样变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少要1.7倍，即
LCD= (2～3) LAC (5-19)
例如，对三相380V、90kW变频器所配直流电抗器计算：
LCD= (2～3) LLA1= (2～3)×0.123=0.246≈0.369mH
选择能长期通电170A，电感量为0.2mH的电抗器。
