大粒径透水性沥青混合料介绍及材料设计

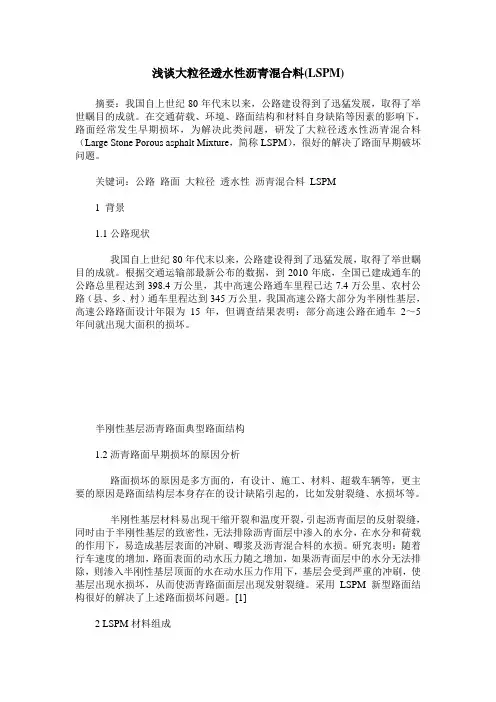

浅谈大粒径透水性沥青混合料(LSPM)

浅谈大粒径透水性沥青混合料(LSPM)摘要:我国自上世纪80年代末以来,公路建设得到了迅猛发展,取得了举世瞩目的成就。
在交通荷载、环境、路面结构和材料自身缺陷等因素的影响下,路面经常发生早期损坏,为解决此类问题,研发了大粒径透水性沥青混合料(Large Stone Porous asphalt Mixture,简称LSPM),很好的解决了路面早期破坏问题。
关键词:公路路面大粒径透水性沥青混合料LSPM1 背景1.1公路现状我国自上世纪80年代末以来,公路建设得到了迅猛发展,取得了举世瞩目的成就。
根据交通运输部最新公布的数据,到2010年底,全国已建成通车的公路总里程达到398.4万公里,其中高速公路通车里程已达7.4万公里、农村公路(县、乡、村)通车里程达到345万公里,我国高速公路大部分为半刚性基层,高速公路路面设计年限为15年,但调查结果表明:部分高速公路在通车2~5年间就出现大面积的损坏。
半刚性基层沥青路面典型路面结构1.2沥青路面早期损坏的原因分析路面损坏的原因是多方面的,有设计、施工、材料、超载车辆等,更主要的原因是路面结构层本身存在的设计缺陷引起的,比如发射裂缝、水损坏等。
半刚性基层材料易出现干缩开裂和温度开裂,引起沥青面层的反射裂缝,同时由于半刚性基层的致密性,无法排除沥青面层中渗入的水分,在水分和荷载的作用下,易造成基层表面的冲刷、唧浆及沥青混合料的水损。
研究表明:随着行车速度的增加,路面表面的动水压力随之增加,如果沥青面层中的水分无法排除,则渗入半刚性基层顶面的水在动水压力作用下,基层会受到严重的冲刷,使基层出现水损坏,从而使沥青路面面层出现发射裂缝。
采用LSPM新型路面结构很好的解决了上述路面损坏问题。
[1]2 LSPM材料组成2.1 粗集料LSPM用粗集料指轧制的坚硬岩石,应洁净、干燥、表面粗糙,质量应符合下表规定。
当单一规格集料的质量指标达不到表中要求,而按照沥青混合料中各种规格粗集料的比例计算的质量指标符合要求时,工程上允许使用。
沥青混合料

半开级配沥青混合料
由适当比例的粗集料、细集料及少量填料(或不加填料) 与沥青拌和而成,压实后剩余空隙率在10%~15%之间
按矿质集料
连续级配沥青混合料
沥青混合料合料。
用于沥青混凝土的石料(碎石)其形状应近似立方体、表面粗糙、并带 棱角,要求清洁、干燥、无风化、不含杂质,沥青面层用粗集料质量要求按 GB 50092—1996执行。
4 特殊路面对粗集料的要求
对于有抗滑性要求的路面的粗集料(石料)应选用坚硬、耐磨、抗冲击 性能好的碎石或破碎砾石,不得使用筛选砾石、矿渣及软质集料,具体要求 参照教材表12-3。
一、沥青混合料的结构类型 1 悬浮密实结构
优点:密实度与强度较高,水稳定性、低温抗裂性、 耐久性都比较好,是最普遍使用的沥青混合料。
缺点:高温稳定性较差
2 骨架空隙结构
优点:高温稳定性较好 缺点:透水性、耐老化性、低温抗裂性、耐久性较差
3 骨架密实结构
这种结构兼备上述两种结构的优点,是一种较为理想 的结构类型。现在国际上得到普遍重视是沥青玛蹄脂碎石 混合料(SMA)是典型的骨架密实结构。
二、高温稳定性
定义:指其在夏季高温条件下,经车辆荷载反复作用后不产生车辙和波 浪等病害的性能。
1 温度对沥青混合料的影响
沥青混合料是一种黏弹性材料,其强度随温度升高而急剧下降。
2 提高高温稳定性的措施
① 使用温度稳定性好的沥青(主要措施) ② 在条件允许的情况下,增加碎石用量 ③ 使用碱性岩石 ④ 使用碱性岩石(石灰岩、冶金矿渣)磨成矿粉
(2)粉煤灰作为填料使用时,烧失量应小于12%,塑性指数应小 于4%,其余质量要求与矿粉相同,其用量不宜超过填料总量的50%。
透水沥青混合料特性与配合比设计

PAC配合比设计方法
3.1 美国FHWA设计方法
用煤油当量试验求出粗集料表面容积系数; 用经验公式算出沥青用量; 用振动法求出击实粗集料的空隙率,决定细集料用量; 沥青过多时,进行简单的流淌试验,可调整沥青用量,确定 不会产生流淌的拌合温度; 最后评定混合料的水稳定性。
28
PAC
AC
4
透水沥青混合料概述
1.2 PAC与其他沥青混合料对比
5
透水沥青混合料概述
1.3 研究背景
随着我国城市化进程不断深入,道路路网日趋完善,城市 的地表逐步被密实性路面覆盖。
密实性路面铺装使渗入地下的 雨水明显减少,降水大部分通 过城市的排水系统排出,地下 水得不到补充。随着城市用水 量的增加,城市地下水位下降, 已经呈现出漏斗状,损害了城 市的水平衡。
3.2 日本设计方法
PAC配合比设计方法
先通过试算法确定集料配合比; 利用混合料流淌试验确定初试沥青含量; 通过密度试验、马歇尔试验、析漏试验与肯特堡飞散试验 确定最佳沥青用量; 最后用渗水试验、车辙试验、水稳性试验进行性能验证; 制作马歇尔试件时双面击实 50 次。
29
3.3 我国设计方法
20
原材料性质与技术要求
2.3 细集料
PAC用细集料质量要求 《透水沥青路面技术规程》(城乡建设部)
试验项目
单位
表观相对密度
—
坚固性(>0.3mm部分)
%
含泥量(小于0.075mm的含量) %
砂当量
%
棱角性(流动时间)
s
技术要求 ≥2.50 ≥10
≤1 ≥60 ≥30
21
原材料性质与技术要求
2.3 矿粉
大粒径透水性沥青混合料(LSPM-30)柔性基层

大粒径透水性沥青混合料(LSPM-30)柔性基层摘要:随着城市交通量的不断增加,沥青路面的早期破坏也越来越严重,为解决路面的抗车辙能力和排水功能,这里简单介绍大粒径透水性沥青混合料在这些方面的优势,通过设计LSPM-30配合比,逐步认识其特点及优点,并将在未来的城市道路中加以应用。
关键词:大粒径沥青混合料基层目前济南市改建、新建城市道路基层主要结构形式是以石灰稳定类和水泥稳定类为主的半刚性基层,其整体强度高、板体性好,使沥青路面具有较高的承载能力,而且材料容易获得,技术成熟,经济性好,对提高道路的整体水平起到重要作用。
但经过一段时间的使用后,会出现不同程度的损害,必须进行改造,以恢复路面的使用功能,可也不能避免反射裂缝及无法排水的缺陷,使铺筑的路面重新面临早期损害的可能。
由于半刚性基层的收缩裂缝及引起的反射裂缝难以避免,材料的致密性无法排出沥青层和反射裂缝中深入的水分,水分的积存造成基层表面的冲刷、唧浆及沥青混合料的水损害。
经过大量研究证明,采用大粒径透水性沥青混合料能够有效地防止发射裂缝的发生,并且能够排出路面结构内部的水分。
另外大粒径透水性沥青混合料具有较高的模量和抵抗变形的能力,可以直接用于旧路补强或新建路的结构层中,缩短道路的封闭交通时间,且很好地解决城市公交车道的车辙问题。
大粒径透水性沥青混合料对于我们而言是个全新的路面材料,从设计理念、级配组成、质量标准到人员水平、设备都有别于普通沥青混合料,为此我们专门邀请了一些专家为我们做技术指导,并搜集了相关资料,认真仔细地研究学习,并通过实验室试验数据分析总结,略有所悟。
1 前期工作结合城市道路急需解决的路面问题,通过学习山东省交通厅公路局发布的《大粒径透水性沥青混合料(LSPM)柔性基层设计与施工指南》,我们确定了以下几个设计目标:(1)能抵抗较大的塑性和剪切变形,承受重载交通的作用,具有较好的抗车辙能力,提高沥青路面的高温稳定性(2)有良好的排水功能,及时排出结构内部的水分(3)有较大的粒径和较大的空隙,有效地减少反射裂缝(4)提高工程施工速度,减少设备投入,降低工程造价(5)选择LSPM-30为研究对象,可以更好的利用当地原材料进行生产。
论 透水沥青混合料配合比设计

透水沥青混合料配合比设计摘要:本文详细介绍了透水沥青混合料的材料组成设计方法和设计步骤。
该方法以空隙率为主要控制指标,建议采用20%为空隙率目标值。
最佳沥青用量的确定根据沥青膜、析漏结果、飞散结果综合确定。
材料的路用性能考虑高温抗变性、抗水稳定和抗长期老化能力。
根据研究成果,配合比设计成型马氏试件时,击实次数宜提高至每面65次。
关键词:透水沥青混合料,配合比设计1前言透水沥青路面是由国外引进的一种新型的沥青路面,其混合料采用断级配设计,孔隙率高达18-25%。
使水通过大孔隙透水面层渗透到达不渗水的下卧层表面,然后从侧向排到路面的边缘,并流入路边边沟。
借助纤维等改良添加物,加筋强化骨料与沥青的结合力,腾出的孔隙则成为透水的路径。
这种路面具有降噪、排水、抗滑、防水漂等优点,这种新型沥青路面在国内还没有大规模地推广应用开,但是很多研究机构及其院校根据我国国情和这种路面的混合料、路用性能等方面展开了研究。
透水沥青混合料的配合比设计是铺筑这种沥青路面成功与否的关键一步,为此我们在课题研发基础上,总结了这套配合比设计方法。
2适用范围透水沥青混合料的配合比设计采用马歇尔试件的体积设计方法进行,并以空隙率作为配合比设计主要指标。
本法适用于以普通改性沥青或者高粘度改性沥青为胶结料的透水沥青混合料配合比设计。
其所含集料最大粒径等于或小于25㎜。
本法适用于试验室内配合比设计及现场施工质量控制。
3透水沥青路面结构在不具透水性的底层上铺设多孔隙、透水性面层,使落于面层上的水渗入层内而在不透水的底层上发挥排水功能,迅速往两侧路边边沟排水,如图1所示标准结构。
图1 透水性路面结构透水路面结构为确保发挥排水机能,其排水处理方式可参考如图2的基本型式:A. L型沟防水粘结层C. L型沟带透水平石结构D. 中央分隔带4设计原理透水沥青混合料不同于传统密级配沥青混合料,由于透水沥青混合料中粗集料占有相当高的比例,为一种空隙率大的沥青混合物,单以马歇尔配合比设计法确定沥青用量不合实际。
大粒径透水性沥青混合料(LSPM-30)柔性基层施工方法_1

大粒径透水性沥青混合料(LSPM-30)柔性基层施工方法
(LSPM)能够有效的防止反射裂缝的发生,并且能够排出路面结构层内部的水分,避免水分对下承层或沥青面层的破坏。
5.4柔性基层质量检查:厚度、平整度、宽度、高程、横坡度、偏位。
关键词:大粒径透水性沥青混合料,柔性基层,实施性施工方法
0.前言
目前我国的高等级公路基本以石灰稳定类和水泥稳定类的半刚性基层沥青路面的路面结构形式为主。
但是半刚性基层的收缩裂缝及引起的反射裂缝难以避免;其次由于半刚性基层的致密性,无法排除沥青面层及本身裂缝中渗入的水分,而水分的积存会造成基层表面的冲刷、唧浆及沥青混合料的水损坏。
采用大粒径透水性沥青混合料(LSPM)能够有效的防止反射裂缝的发生,并且能够排出路面结构层内部的水分,避免水分对下承层或沥青面层的破坏;另外大粒径透水性沥青混合料具有较高的模量和抵抗变形的能力,可以直接用于旧路补强或新路改建的结构层中。
我省交通厅与东南大学在20012002年在G204线烟台境铺筑了3.5公里试验段后,于2006年在G105线德州段铺筑了10.684公里试验段,均取得了很好的效果。
从2007年开始在全省的新建高速公路中推广。
我公司从2007年开始在济青南线、荣乌高速新河至辛庄子段顺利施工,2008年又在G205线黄河大桥至柳桥转盘路面加宽改建工程中施工了8.4公里。
本文即根据G205线施工方法的基础上,同时借鉴济青南线及。
高速公路大粒径透水性沥青混合料基层施工技术

表1M C 7# A 一o 改性沥青技术要求 试验项 目 针人度2 ℃,10 ,5 01 m)最小 5 0g s( . m
软 化 点T R&B ( C) 小 o 最
技术要求 3— 5 铂
7 ℃ 0
动力粘度6 ℃, ( & )最小 0 Ps 闪点 ( ) ℃ 最小
溶解度 ( ) 小 % 最 旋 转 薄膜 烘 箱试 验 ( T O R F T)后 残 留 物
30 0 20 3 ℃
9 % 9
质量损失 ( %)最大
针人 度  ̄2 ' ( )最 小 L5E %
1% . O
7% 0
2 施工 所用材 料
填料 :采用生石灰粉 ,产地淄博 ; 碎石 :青州产石灰岩 ; 沥 青 :采 用 M 一 改性 沥 青 。 AC 7
3 施 工方 案及 施工工 艺
大粒径透水性沥青混合料 ( ag tn oosap a s Lres0eP ru shlM ,以下简 t 称L P S M)是指 混合料最大公称粒径大于2 .m 65 m,具有一定空隙率能够 将水分 自由排 出路面结构的沥青混合料,L P S M通常用作路面结构 中的基 层。 由于L P S M有着 良好 的排水 效果 ,通 常为 半开 级 配 ( 隙率 为 空 1—8 3 1%)。L P 级 配经过严格设计 ,其形成 了单一粒骨架嵌挤 ,并且 SM 采用少量细集料进行填充 ,提高混合料模量 与耐久性 , 在满足排水要求 的前提下降低混合料 的空隙率 , 其空隙率一般为1— 8 31 %,因此其既具有 良好 的排水性能又具较高模量与耐久性 。 1 工 程实例 津汕高速公路山东段第一合 同段 , 止里程为K + 0 一 9 90 起 0 0 0 K + 2  ̄长 9k . m,为双幅4 2 车道高速公路 ,本项 目 路面结构形式 为:2c U灰稳定 0m _ 土底基层+ 6 m水泥稳定碎石基层+ 5mMAC 3c 1c 改性沥青混合料柔性基层 ( S M)+ c 0 LP 8m7  ̄重交机质沥青 下面层 ( C 2 + c S S A 一 5) 6 m B 改性沥青混 凝土中面层 ( 一 0) 4m沥青马蹄脂上面层 ( MA 1 AC 2 + c S - 3)。
大粒径透水性沥青混合料施工技术要点

大粒径透水性沥青混合料施工技术要点大粒径透水沥青混合料(LSPM)作为柔性基层在高速公路中得到越来越广泛的应用。
其主要起到排除层间水、吸收应力及减少反射裂缝的作用。
本文主要从施工准备、测量挂线、拌和、运输、摊铺、压实等方面进行分析说明LSPM沥青混合料的施工技术要点,以便于保证其施工质量。
标签:LSPM;技术;拌和;摊铺;压实随着高速公路行业的快速发展,各种新型混合料的应用越来越广泛,近年来LSPM混合料已被大家所熟知和认可。
目前大粒径透水性沥青混合料的施工工艺已比较成熟,为保证LSPM混合料施工质量,应做好各环节的技术控制,主要包括施工准备、测量挂线、拌和、运输、摊铺、压实等方面。
1、施工准备1.1人员组织相关管理人员、技术人员和足够的施工作业人员进行施工,提前做好交底工作,做到人员分工明确,满足施工要求。
1.2机械、设备配足工程需要的摊铺机、压路机、洒布车、运输车等机械设备,并提前做好了机械设备的检修、标定工作,确保机械设备以良好的状况投入施工。
1.3材料每批到场材料都进行检测,严格把关。
石料注意压碎值、含泥量、针片状含量、细集料砂当量等重点指标的控制。
1.4配合比提前进行目标配比、生产配比设计,集料级配及沥青用量应符合设计及规范要求。
2、测量挂线2.1准备下承层提前进行下承层的检查验收,确保验收路段各技术指标满足设计及规范要求。
2.2测量放样恢复中桩和边桩,放出摊铺边线,进行高程测量,确保高程、宽度等指标满足要求。
2.3挂线根据高程及松铺厚度挂设钢丝线,拉力不小于800N,直线段每10m设置一个桩、曲线段每5m设置一个桩,保持线型平顺。
3、拌和沥青混合料宜采用间歇式拌和机拌制,冷料仓的数量能满足集料种类的需要。
沥青密闭储存,在沥青拌和站料场设有砖砌隔墙,各种矿料分别堆放。
拌和机能分口、分级上料,计量准确,拌和均匀,自动调控自动记录。
沥青采用导热油加热,沥青混合料的施工温度(℃)控制见下表1:沥青混合料拌和设专人量测出厂温度,温度符合要求方予出厂。
浅析大粒径透水性沥青混合料柔性基层的施工工艺

作者简介: 陈保军 (1 97 9� ) , 男, 山西大同人, 助理工程师, 2 00 0年毕业于山西省交通学校.
� �� �
山西交通科技
���� 年第 � 期
之间. 混合料不能出现花白料, 明显离析现象. 混合 料温度超过195 �废弃,并保证运到施工现场的温 度在170� 180 � . 沥青混合料的拌和采用大型沥青拌和站, LSPM 最大粒径比较大, 粗集料多而且沥青用量小, 以每锅 拌和时间控制在 45 s (其中干拌和时间不小于 5 s ) . 拌和好的沥青混合料均匀一致, 无花白料, 无结团成 块或严重的粗细分离现象 .根据摊铺机行驶速度控 制在 1.5 m/min, 拌和站以 250 t/h 的速度生产, 满足施 工现场连续摊铺要求 . 混合料的运输和摊铺 为防止混合料黏结在料车底部,料车每天应涂 抹隔离剂, 为防止混合料的离析, 在装料时要前后移 动, 分堆装料. 运输过程中要避免急刹车. 运输车在 摊铺机 10 �30 cm前停下, 不得撞击摊铺机, 卸料过 程中应挂空挡由摊铺机推动前进;运输车应覆盖篷 布, 以保证混合料在运输过程中温度尽量不损失. 摊铺机摊铺前, 摊铺机熨平板进行预热, 预热温 度达到 110 � 以上 . 摊铺速度是1.5 m/min, 两台摊铺 机摊铺厚度根据试验段确定松铺系数,摊 铺温度 170� 180 � . 在摊铺过程中,摊铺机螺旋送料器均 匀,不停顿地转动,两侧保持有不少于送料器高度 2/3的混合料, 并保证缓慢, 均匀 , 连续不间断地摊铺 沥青混合料 . 两台摊铺机搭接宽度要严格控制 (中间 搭接10�20 cm ) , 在摊铺过程中, 设专人跟踪测量保 证横坡度 , 接缝平整 ;随时检查其宽度 , 厚度 , 平整 度, 路拱及温度, 对不合格之处及时调整 . 柔性基层施工时在路面两侧边线每 10 m固定一 铁桩, 用张紧器张紧引导线并固定在铁桩上. 根据设 计高程, 准确放出引导线高程, 并安排专人检测, 防 止在摊铺过程中出现掉线现象 . 混合料的碾压组合及顺序 a)初压第 1遍, 采用13 t双钢轮振动压路机, 主动 轮在前, 紧跟摊铺机碾压 .压路机前进时静压, 后退 时振动碾压, 压路机采用高频低幅进行碾压, 速度为 2.0 �2.5 km/h. b)复压采用 11 t双钢轮振动压路机, 前进后退均 为振动碾压 2 遍, 速度为 1.5 �2.0 km/h, 压路机采用 高频低幅进行碾压, 相邻碾压带重叠 20 cm左右. 洒 水车装置进行间断雾化洒水, 只要保证不粘轮即可 . c)终压复压后立即用双钢轮振动压路机进行赶 光1 � 2遍, 速度控制在 2 �3 km/h, 赶光时压路机静 压进行, 至消除轮迹为止 . 碾压注意事项 a)碾压时低速进行, 防止热料产生推移, 影响平 整度. 碾压在摊铺后较高温度下进行, 初压温度控制
大粒径透水性沥青混合料实践应用

大粒径透水性沥青混合料实践应用王冬梅1,郭旭升2,张建春2(1.山东黄河信息中心,山东济南250013;2.山东黄河工程集团有限公司,山东济南250013)摘要:根据从事工程建设的实践,主要介绍了大粒径透水性沥青混合料的性能和对材料的要求,还介绍了混合料作为柔性基层进行施工时的施工工艺,以及在施工中常见的质量通病的解决方法。
关键词:大粒径;沥青混合料;施工工艺;质量控制中图分类号:U416.04文献标识码:B 1概述上世纪八十年代初,美国中西部的一些州对应用了近30年而运营良好的一些典型路面进行了专门调查,发现许多成功的路面其基层多采用较大粒径的单粒径嵌挤型混合料,随后逐渐形成了开级配大粒径透水性沥青混合料(L a r ge S t one Por ous A s phal t M i xes,以下简称L SPM),并逐渐引入我国。
近年来,L SPM在我国的公路建设中得到广泛应用。
2LS PM的性能2.1高温稳定性评价LSPM高温稳定性的试验通常采用动稳定度试验,即车辙试验。
该试验是在规定温度及荷载条件下,测定试验轮往返行走所形成的车辙变形速率,以变形稳定期内每产生1nl l n变形的行走次数即动稳定度表示。
车辙试验最大优点是模拟了沥青路面上车轮行驶的实际情况。
由于L SPM粒径较大,一般情况下最大粒径可达40r a m,因此传统的5cm车辙试件厚度不太适用。
对于L SPM应有最小压实厚度,当车辙试件小于该厚度时,粗集料之间不能形成良好的骨架结构,集料之间不能互相嵌挤,此时的试验数据不能反映真实情况。
根据混合料压实厚度为最大粒径的3一倍的原则,通过大量的试验验证,表明对LSPM 车辙试验采用8e m厚度,试验温度采用现行规范中的60℃,可最大程度地满足实践要求。
2.2水稳定性目前各国研究水稳定性的方法各不相同,并没有统一的标准,我国通常采用的试验方法是残留稳定度收稿日期:2008—04—03作者简介:王冬梅(19r76一),女,山东德州人,助理工程师。
《大粒径透水性沥青混合料柔性基层作业指导书》

台
各1
16
路面回弹弯沉测定仪
5.4米
台
2
17
连续式平整度仪
台
1
18
钻芯机
台
1
19
砂当量仪
台
1
20
真空负压装置
套
1
21
烘箱
台
大2,中1
22
电脑
台
1
LSPM-30混合料旋转压实试验技术标准表3-2
试验指标
单位
LSPM-30技术要求
公称最大粒径
mm
31.5
旋转压实试件尺寸
mm
φ150×95
设计旋转次数
%
10
T0333
砂当量不小于
%
65
T0334
棱角性不小于
%
42
T0344
注:坚固性试验可根据需要进行。
6 填料
(1)为了提高沥青混合料的抗水损害能力,LSPM填充料宜采用干燥石灰粉或生石灰粉,由专业生产厂家生产,质量应在Ⅲ级以上。不应含泥土杂物和团粒,要求干燥、洁净,其质量应符合表1-7的技术要求。
闪点 大于
℃
230
T0611
溶解度(三氯乙烯) 不小于
%
99
T0607
离析,软化点差, 不大于
℃
2.5
T0661
旋转薄膜加热试验
质量损失 不大于
%
1.0
T0610
针入度比25℃ 不小于
%
70
T0604
4 粗集料
(1)柔性基层所采用的粗集料要求采用反击式破碎机加工成近似立方体形状、洁净、干燥、无风化、无杂质、具有较高强度的碎石,并按照招标文件的要求对集料进行水洗。
22标大粒径透水性沥青混合料(LSPM-30)防离析措施要点

22标大粒径透水性沥青混合料(LSPM-30)防离析措施要点简介22标大粒径透水性沥青混合料(LSPM-30)是指一种特殊的路面材料,其主要特点是具有一定的透水性能,能够在雨水或者融雪水汇聚在路面上时进行迅速排水,避免在路面上形成积水。
同时,由于其具有良好的透水性能,其压实后的路面能够较好地保持透气性,不会使路面Lost结构,从而避免出现路面龟裂、断裂的现象。
LSPM-30的主要构成材料包括柔性沥青、石子料、纤维素、透水剂等,其中透水剂是保证该路面材料能够实现透水性的关键要素。
由于该混合料具有透水性,因此在实际使用中需要采用一些特殊的措施,以防止材料的离析、裂缝等问题,保证其正常使用寿命和性能。
本文将重点介绍22标大粒径透水性沥青混合料(LSPM-30)应注意的防离析措施要点。
防离析措施要点1. 加强材料的粘结性能材料的粘结性能是指路面材料在附着层和基层之间的黏合性能,当材料粘结性能较高时,其抗拉强度和抗剪强度也相应提高。
因此,在LSPM-30的制作过程中,需要加强材料的粘结性能。
具体可以采用以下措施:•在LSPM-30的混合过程中,要保证各组分之间充分混合,以确保各组分之间粘接紧密。
•对于粗石子料,可以采用特殊的润湿剂进行预处理,以提高石子料与沥青的粘结性。
•可在沥青中加入适量的SBS改性剂、增粘剂等,提高沥青的黏附性。
2. 保证材料的稳定性和均匀性材料的稳定性和均匀性是指路面材料从配合到铺装和压实过程中的整体稳定性和均匀性。
保证材料的稳定性和均匀性有以下几点建议:•在LSPM-30的混合过程中,应采用连续式混合设备,确保材料均匀混合,避免出现材料不均、粘性过高或者过低等问题。
•在配合过程中,需严格按照标准配合比进行配合,确保材料类型、配合比例以及掺和方法的准确性。
•在铺装过程中,需严格按照设计要求进行均匀铺装,避免存在不均匀厚度、沥青量和石子数量等问题。
3. 控制材料的质量控制材料的质量是可以有效降低离析发生风险的一种方法。
大粒径沥青混合料配合比设计及施工工艺监控

r e f e r r e d t o b y s i mi l a r p r o j e c t s .
Ke y wo r ds :p or o us a s p ha l t mi xt u r e wi t h l a r ge s t o ne; m i x p r o po r t i o n; c o ns t r u c t i on t e c hn ol o gy; pr o c e s s c o nt r o l
透水性 沥青 混 合 料 柔性 基层 ( I S P M 一3 0 ) +2 ×1 8 c m 水 泥 稳定 碎 石 基层 + 1 5 c m 级 配 碎 石 底 基 层 + 1 8 c m 石 灰土垫层 。
射裂缝 , 而且 出现 的速度 非 常快 , 当雨水 由裂缝 渗入 路面后 , 会迅 速 导致 沥 青 路 面 出现 早 期 水损 坏 。同
wi t h l a r g e s t o ne wa s c a r r i e d o ut wi t h a pp r oa c he s of gy r a t or y c o mp a c t o r f o r ma t i o n a nd mu l t i — g r a d e
i nt e r l oc ki ng. T h e c o ns t r uc t i o n c on t r o l p r o c e s s, q u a l i t y c o n t r ol c r i t e r i a a nd pr e v e n t i v e me a s ur e s f o r s e g r e g a t i on du r i ng c o ns t r uc t i o n a nd c r us hi n g o f a g g r e ga t e we r e e xp ou nd e d, w h i c h c o ul d b e
大粒径透水性沥青混合料路用性能测试方法

渗透性能
LSPM之所以成为沥青路面性能 提升的重要因素,主要原因在于,应 用LSPM能够快速的排出路面下渗的水 分,最大限度的保证水分条件对于沥 青材料的性能影响降低到可控范围。 公路的透水性在研究过程中,一般通 过渗透系数进行表示,但是我国现阶 段来说,针对这一数据的测量,还有很 大的困难。根据相关部门提供的数据显 示,LSPM当孔隙率超过13%时,对于 沥青混合料的整体渗透系数会产生质的 影响,如果孔隙率超过18%,那么后 续的渗透系数的变化情况不会出现明显 的改变。因此,LSPM的设计空隙率可 以定为13~18%,渗透系数要求大于 0.01构 层的内在关系,所以在施工过程中无意 中给道路早期破坏埋下了隐患,因此必 须抓紧时间对施工操作人员进行培训, 灌输操作规程和专业知识,做到持证上 岗。另一方面,必须在领导思想上重视 质量教育,重视质量管理,培训要与抓 管理同时进行,人人在思想上重视起
来,并有相关的措施。 根据对沥青混合料路面的病害现
象进行分析研究,要提高沥青混合料 路面的质量,延长道路的使用寿命, 涉及到的因素很多,是一个庞大的系 统工程,只能有重点的逐步完善和解 决。
作者单位:河北北方公路工程建设集团有限公司
