24脉波移相整流变压器设计
两种24脉波整流变压器设计比较
两种24脉波整流变压器设计比较24脉波整流变压器是一种特殊的变压器,能够提供更加稳定的直流输出电压。
在24脉波整流变压器的设计过程中,有两种不同的设计方法可以选择,分别是谐振式设计和非谐振式设计。
下面将介绍这两种设计方法的比较。
谐振式设计是一种常见的24脉波整流变压器设计方法。
在这种设计中,谐振电路被用来减小电路中的谐波和纹波。
谐振电路是由电容器和电感器组成的,并与变压器并联。
电容器和电感器的参数可以根据需要进行调整,以便在电路中产生合适的谐波和纹波消除效果。
谐振式设计的优点是能够有效减小谐波和纹波,从而提供更加稳定的直流输出电压。
然而,谐振式设计也有一些缺点。
首先,谐振电路的设计复杂,需要进行精确的参数调整,使得设计和调试成本较高。
其次,谐振电路会引入额外的电功率损耗,从而降低变压器的效率。
因此,在设计谐振式24脉波整流变压器时,需要权衡其优缺点,并选择合适的参数和电路结构。
非谐振式设计是另一种常见的24脉波整流变压器设计方法。
在这种设计中,没有谐振电路,而是调整主变压器的参数来减小谐波和纹波。
非谐振式设计的优点是无需设计和调试谐振电路,从而降低了设计和制造成本。
此外,非谐振式设计还能够提高变压器的效率,因为没有额外的电功率损耗。
然而,非谐振式设计也存在一些缺点。
首先,调整主变压器的参数需要一定的经验和技巧,否则可能会导致电路的不稳定或者谐波和纹波过大。
其次,非谐振式设计不能完全消除谐波和纹波,因此直流输出电压的稳定性相对较差。
综上所述,谐振式设计和非谐振式设计是24脉波整流变压器常用的两种设计方法。
谐振式设计能够有效减小谐波和纹波,提供更加稳定的直流输出电压,但设计复杂,成本较高,且会引入额外的功耗损失。
非谐振式设计则无需设计和调试谐振电路,降低了成本,提高了效率,但无法完全消除谐波和纹波,直流输出电压稳定性相对较差。
在选择设计方法时,需要根据具体的应用需求和成本考虑,选择适合的设计方法。
24脉波牵引整流变压器移相角的计算与测量
关键词: 牵引整流变压器; 移相角; 测量 中图分类号: $%&’# 文献标识码: ( 文章编号: (#’’+) !’’!)*&#+ ’,)’’’*)’-
1 前言
城市轨道交通 #& 脉波牵引整流变电站的基本 构成是采用两台相同容量的轴向双分裂式牵引整流 变压器。 就整流变压器本身而言, 每台变压器实质上 仍然是一台轴向双分裂式 !# 脉波牵引整流变压器, 所不同的是网侧绕组采用延边三角形,分别形成 . 本文对 #& 脉波牵引整流变压 /"+0和)/"+0的移相角。 器采用延边三角形联结的移相角的计算和测量进行 探讨。
" ! ’ !!%!8)9:%!,)9:%6’1;&!7<
・ (> ) " ! ’ !!%! 39:%!+;5=96!+;&!7 39:%!+;5=9 6!+;&!7"’ 95, ’ 95 称为材料容量系数。 当移相角 !"4/+;, ’ 95"!/1)- 3) 时,网侧绕组材料约 增加 )/-3)0。
收稿日期: ,))+’)9’,+ 作者简介: 王念同 (!<93’ ) , 男, 江苏溧阳人, 上海工程技 术 大 学 电 子 电 气 工 程 学 院 副 教 授 , 教授级高级工程师, 长期 从事电机、 变压器理论研究与产品开发工作; 魏雪亮 (!<9<’ ) , 男, 江苏无锡人, 上海沪光变压器有 限 公 司 工 程 部 经 理 , 高级工程师, 长期从事变压器设 计与产品开发工作。
当阀侧 ( 联结时, 因 为 !)" 联) (!) ) ’ !(" )!(,!* " !! ・ 5=96’1;&!7 !) !D (!’ ) ’ )(" !* " ! ’ !! 9:%6’1;&!7 !) !D (!! )、 式 (!’), 将式 不论阀侧是 * 联 结 , 还是 式 (!1 ) 式 (!)) 都可得: ( 联结, ’ ) " ’ ・ 9:%6’1;&!7 " ’ #$%6’1;&!7 ! ! 5=96’1;&!7 ’! (!3 ) 从式 (!3 ) 推得移相角的实测值! 为: (!! )
4-牵引整流变压器设计公式.(SB
有关城市轨道交通用牵引整流变压器设计公式目前由于全国许多城市的地下铁道和城市轨道交通为了降低电网中的谐波、减小干扰污染,均采用24脉波的整流电源,即在整流装置中使用高压网侧线圈分别不同移相的两台整流变压器,在与各自相应的整流器联结整流后并联供电,以实现24脉波。
㈠ 24脉波整流用外延三角形移相整流变压器的结构形式与矢量图整流变压器的高压网侧为并联的两组线圈,每组线圈均为外延三角形结构,移相+7.5°(或-7.5°)。
低压阀侧线圈为两个轴向分裂的线圈:一个为三角形联结,一个为星形联结。
高压网侧线圈的接线图及矢量图见图1:左移相右移相图 1㈡移相α°时高压网侧各线圈的电压等参数的计算1.移相线圈电压L L y U U U ⨯=⨯=ααsin 32120sin sin(1)式中,L U - 高压网侧线电压 V ;y U - 高压网侧移相线圈电压 V 。
当 5.7=α时,L y U U ⋅=15072.02.主线圈电压()()[]()L L L z U U U U ⋅-⋅=⨯--=⨯⎪⎪⎭⎫ ⎝⎛--=ααααα30sin 2sin 60sin 32120sin sin 60sin(2) 当 5.7=α时,L z U U ⋅=76537.03.实际移相角的计算⎪⎪⎭⎫ ⎝⎛+=-y z y W W W tg 3231α⎪⎪⎭⎫⎝⎛+=-y z y W W W tg 231α (3)式中,α- 高压网侧实际的移相角;y W - 移相线圈匝数;z W - 主线圈匝数。
4.当移相角 5.7=α时,变压器高压网侧线圈励磁时的实际匝伏电压计算yL t W U e ⨯⨯=35.7sin 2(4)或 ()zL t W U e5.7sin 35.7cos ⋅-⨯=(5)5.低压阀侧三角形联结线圈及星形联结线圈的匝数选取由于相关的机械行业标准对于牵引用整流变压器的两组低压阀侧线圈(三角形联结线圈,星形联结线圈)空载线电压的不平衡度有不得大于0.3%的规定,所以在选取低压阀侧线圈(三角形联结线圈,星形联结线圈)的匝数时,尽量使两种线圈的匝数比接近3。

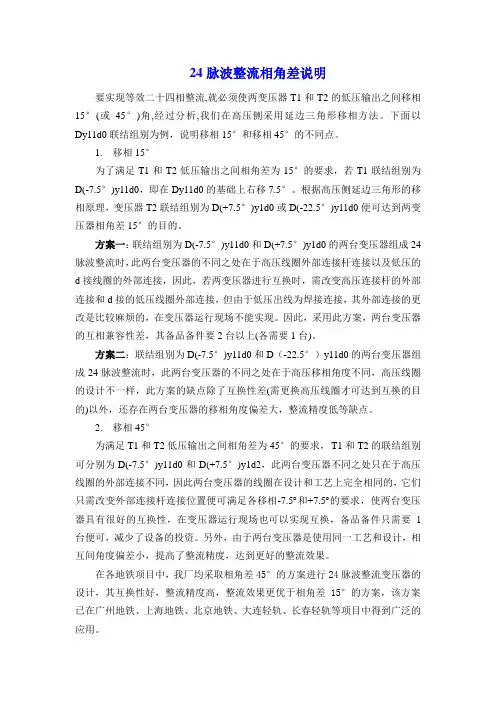

24脉波整流相角差说明
24脉波整流相角差说明要实现等效二十四相整流,就必须使两变压器T1和T2的低压输出之间移相15°(或45°)角,经过分析,我们在高压侧采用延边三角形移相方法。
下面以Dy11d0联结组别为例,说明移相15°和移相45°的不同点。
1.移相15°为了满足T1和T2低压输出之间相角差为15°的要求,若T1联结组别为D(-7.5°)y11d0,即在Dy11d0的基础上右移7.5°。
根据高压侧延边三角形的移相原理,变压器T2联结组别为D(+7.5°)y1d0或D(-22.5°)y11d0便可达到两变压器相角差15°的目的。
方案一:联结组别为D(-7.5°)y11d0和D(+7.5°)y1d0的两台变压器组成24脉波整流时,此两台变压器的不同之处在于高压线圈外部连接杆连接以及低压的d接线圈的外部连接,因此,若两变压器进行互换时,需改变高压连接杆的外部连接和d接的低压线圈外部连接,但由于低压出线为焊接连接,其外部连接的更改是比较麻烦的,在变压器运行现场不能实现。
因此,采用此方案,两台变压器的互相兼容性差,其备品备件要2台以上(各需要1台)。
方案二:联结组别为D(-7.5°)y11d0和D(-22.5°)y11d0的两台变压器组成24脉波整流时,此两台变压器的不同之处在于高压移相角度不同,高压线圈的设计不一样,此方案的缺点除了互换性差(需更换高压线圈才可达到互换的目的)以外,还存在两台变压器的移相角度偏差大,整流精度低等缺点。
2.移相45°为满足T1和T2低压输出之间相角差为45°的要求,T1和T2的联结组别可分别为D(-7.5°)y11d0和D(+7.5°)y1d2,此两台变压器不同之处只在于高压线圈的外部连接不同,因此两台变压器的线圈在设计和工艺上完全相同的,它们只需改变外部连接杆连接位置便可满足各移相-7.5︒和+7.5︒的要求,使两台变压器具有很好的互换性,在变压器运行现场也可以实现互换,备品备件只需要1台便可,减少了设备的投资。
完整版)二十四脉波整流资料
完整版)二十四脉波整流资料地铁直流牵引供电系统中的整流机组是重要的设备之一。
为了提高直流电的供电质量,降低直流电源的脉动量,城市轨道交通多数采用等效24脉波整流机组。
该机组由两台相同容量12脉波的整流变压器和与之匹配的整流器共同组成。
整流机组的作用是将35kV AC(或33kV AC)降压、整流,输出1500V DC(或750VDC)电压供给地铁接触网,实现直流牵引。
整流变压器宜采用干式、户内、自冷、环氧树脂浇注变压器。
整流器采用自然风冷式,适用于户内安装。
整流器柜宜采用独立式金属柜,并应考虑通风流畅、接线方便,同时便于维护、维修。
整流变压器应从结构上进行优化设计,以抑制谐波的产生,减少电磁波干扰。
整流机组产生的谐波电流应满足国家标准的规定,并满足我国电磁兼容相应的标准。
根据IEC164规定,地铁作为重型牵引负荷,其负荷等级为VI级。
整流机组设备的负荷特性满足如下要求:100%额定负荷时可连续运行;150%额定负荷时可持续运行2h;300%额定负荷时可持续运行1min。
整流器的设计应满足当任一臂并联的整流管有1个损坏时,能全负荷正常运行。
直流侧空载情况下,整流变压器施加35×(1+0.05)kV的交流电压时,直流侧输出电压不超过1800 V。
的相位角为-22.5°;二次侧电压相量Ub3c3的相位角为-157.5°。
2)对于变压器T2一次侧电压相量UA1C1的相位角为-22.5°;二次侧电压相量Ua3b3的相位角为67.5°;二次侧电压相量Ub2c2的相位角为-112.5°。
在选择地铁整流机组的规格时,建议采用带三角形联结的变压器,并尽可能增加整流的相数。
具体来说,变压器可以采用Dy11d0-Dy1d2或Dy5d0-Dy7d2联结。
对于采用Dy11d0-Dy1d2联结的整流机组,单台变压器运行时只能产生12脉波,需要两台并联运行才能获得24脉波。
24脉波移相整流变压器设计
24脉波移相整流变压器设计摘要:为了减少整流装置对电网产生的谐波污染,设计一种新型共轭式24脉波移相整流变压器,从而达到消除低次谐波的目的,同时采用该结构可大大降低变压器的材料成本。
本文结合设计实例以供参考。
关键词:整流变压器;设计;24脉波;共轭式一、前言随着社会的发展,各种用电设备的不断增加,交流电网中谐波污染问题也日益突出。
为了建造绿色电网的目标,国家制定了专门的标准GB/T14549-93《电能质量公用电网谐波》,供电部门正按照这一标准对各用电客户的谐波限制措施提出了严格的要求。
特别是高能耗用电企业如氯碱化工、铝镁电解、电解铜等更是重中之重,其整流装置是主要的谐波污染源。
当前对谐波的抑制措施主要有两种方式,一种是增加整流所的等效相数;另一种是安装滤波装置。
本文只探讨与前者密切相关的单机组24脉波(两机组构成等效48脉波)移相整流变压器设计问题。
二、整流变压器设计实例我公司2012年初接得山东某化工公司的食盐电解整流变压器合同,有两个系列,每个系列有两台ZHSFPT-21500/110整流变压器,单台24脉波,两台构成等效48脉波。
整流方式为三相桥式整流,同相逆并联,冷却方式为强油风冷,变压器为主调合一免吊心结构。
(一)基本参数:网侧电压:U1=110kV±10%,50Hz±1%单机额定直流输出电压:Udn=550V单机额定直流输出电流:Idn=4×8.1kA调压范围:65~105%Udn27级等差调压,M型开关短路阻抗:10%,变压器效率:98.7%高压中性点绝缘水平按60kV级考虑补偿绕组容量:4000kV AR, 电压10kV额定直流空载电压:Udo=1.14×550=627V阀侧额定相电压(角接)U2=627÷1.35=464.4V阀侧额定相电压(星接)U2=627÷2.34=267.9V每支路额定相电流(角接):I2φ=0.471×8100/2=1908A每支路额定相电流(星接):I2φ=0.816×8100/2=3305A每支路额定臂电流:Ib=0.577×8100/2=2337A变压器额定容量: SN=1.047×627×4×8100/1000=21270kV A一次额定电流:I1N=21270/110/√3=111.6A整变高低电压比:k12=110000/√3/0.85/464.4=160.887整变高压额定相压:U1φ= k12×464.4=74715V调压线圈额定相电压:Ut=74715-110000/√3=14943V调压线圈额定相电流:It=0.85×21270/110/√3=94.9A调变高压绕组额定电流:IG=111.6-94.9=16.7A±3.75°移相时:整变基本线圈电压:Ujφ=74715×sin(60°-3.75°)/sin(120°)=71735V 整变移相线圈电压:Uyφ=74715×sin(3.75°)/sin(120°)=5643V±11.25°移相时:整变基本线圈电压:Ujφ=74715×sin(60°-11.25°)/sin(120°)=64865V 整变移相线圈电压:Uyφ=74715×sin(11.25°)/sin(120°)=16831V流过整流基本、移相绕组额定电流:Iy= Ij =94.9/4=23.7A三、设计方案的选择目前24脉波移相整流变压器有多种实现方式,其中比较流行有两种:1).一台自耦变加两台共轭式铁心整流变压器,每台共轭式铁心整流变压器实现12脉波移相,两台实现24脉波。
24脉波整流和移相整流变压器网侧绕组匝数和电流的确定
式中
I延 I基 I2 W2
绕组外延段电流, A 绕组基本段( 内三角) 电流 , A 阀侧绕组相电流, A 阀侧绕组匝数
4 网侧星形联结时移相整流变压器匝数和 电流的确定
前面已指出星形联结时应接成曲折形联结。 4. 1 匝数的确定 以移相 + 7. 5 联结为例, 相量图如图 6 所示。
3. 2
电流的确定 由图 4 节点 Z 得如图 5 所示的相量图。
收稿日期 : 2001- 06- 11 作者简介 : 陈华山 ( 1938- ) , 男 , 浙江镇海县 人 , 上海置信变压器公司总工程师 , 长期从事变压器技术工作。 现从事非晶 合 金铁心配变和箱变的技术工作。
第9期
钱章福 : 24 脉波整流和移相整流变压器网侧绕组匝数和电 流的确定
9
2
外延三角 波整流
第 38 卷 第 9 期 2001 年 9 月
变压器
TRANSFORMER
Vol. 38 Sept ember
No. 9 2001
设计计算
24 脉波整流和移相整流变压器 网侧绕组匝数和电流的确定
钱章福
( 上海置信变压器有限公司 , 上海 200335)
摘要: 概述了用移相 7. 5 叠加组成的 24 脉波移相整流原理, 介绍 了外延三角 、 星形 曲折联结 的移相整流 变
1
12 和 24 脉波整流特性的区别
为了提高直流成分的纯净要求 , 在整流线路中 ,
特别是在城市地铁、 轨道交通的牵引整流线路中, 往 往采用 12 和 24 脉波多脉波数的整流线路。脉波数 越多 , 则其整流元件的导通电角度的间隔越小 , 直流 成分也就越纯净。 在三相电源中, 每相一个周期的电角度为 360 ; 在一周中, 当整流后要获得 12 个脉波数, 则必须每 隔 30 就得有一个整流元件导 通。同理, 24 脉波的 整流必须每隔 15 就有一个整流元件导通。 要实现 12 脉波的整流, 其整流变压器的接线应
(完整版)二十四脉波整流资料
3.24脉波整流机组整流机组是地铁直流牵引供电系统中的重要设备之一。
整流机组的设计、结构特点和保护方式关系到整个直流牵引供电系统的正常运行。
目前,为了提高直流电的供电质量,降低直流电源的脉动量,城市轨道交通多数采用等效24脉波整流机组,一般都由两台相同容量l2脉波的整流变压器[9]和与之匹配的整流器共同组成。
3.124脉波整流机组的作用及要求在地铁供电系统中,牵引变电所高压侧的电压多为35kV AC(或33kV AC),而接触网的电压为1500V DC(或750V DC),所以需要降压和整流。
整流机组包括整流变压器和整流器,其作用是将35kV AC(或33kV AC)降压、整流,输出1500V DC(或750V DC)电压供给地铁接触网,实现直流牵引。
地铁牵引变电所一般设于地下,所以整流机组也安装在地下室内。
整流变压器宜采用干式、户内、自冷、环氧树脂浇注变压器,其线圈绝缘等级为F级,线圈温升限值为70K/90K(高压,低压),其承受极限温度为155℃,铁心温升在任何情况下不应产生损坏铁心金属部件及其附近材料的温度。
在高湿期内可能产生凝露,应采取措施防止凝露对设备的危害。
整流器采用自然风冷式,适用于户内安装。
整流器柜宜采用独立式金属柜,二极管及其它元件的布置应考虑通风流畅、接线方便,同时便于维护、维修。
整流器与外部连接的跳闸信号采用接点方式,报警信号采用数字方式。
柜的上部及底部开口,采取措施防止小动物进入,正面和后面有门,各部件与柜应绝缘。
整流变压器应从结构上进行优化设计,以抑制谐波的产生,减少电磁波干扰。
整流机组产生的谐波电流应满足国家标准的规定,并满足我国电磁兼容相应的标准[10]。
根据IEC164规定,地铁作为重型牵引负荷,其负荷等级为VI级,整流机组设备的负荷特性满足如下要求:100%额定负荷时可连续运行;150%额定负荷时可持续运行2h;300%额定负荷时可持续运行1min。
整流器的设计应满足当任一臂并联的整流管有1个损坏时,能全负荷正常运行。
共轭式调变共用24脉波整流变压器的设计
共轭式调变共用24脉波整流变压器的设计共轭式调变共用24脉波整流变压器的设计共轭式调变(Conjugate Gradient)是一种优化算法,可以用于求解线性方程组和非线性优化问题。
在电力电子领域中,共轭式调变常用于设计高效的电力转换器。
本文将介绍如何使用共轭式调变设计共用24脉波整流变压器。
一、设计思路共用24脉波整流变压器是一种高效的电力转换器,可以将交流电转换为直流电。
在设计中,需要考虑以下几个因素:1. 变压器的铁芯材料和尺寸;2. 变压器的线圈匝数和电流;3. 变压器的磁通密度;4. 变压器的电气特性,如电感和电阻;5. 变压器的损耗和效率。
为了设计出高效的共用24脉波整流变压器,我们可以使用共轭式调变算法进行优化。
二、设计步骤1. 确定设计目标和约束条件。
在设计前,需要明确设计目标和约束条件,如输入电压、输出电压、输出电流、效率等。
2. 确定变压器的电路模型。
根据设计目标和约束条件,可以建立变压器的电路模型,包括电感、电阻、磁通密度等参数。
3. 使用共轭式调变算法进行优化。
将变压器的电路模型输入共轭式调变算法中,进行优化。
在优化过程中,需要设置优化目标函数和约束条件,如最小化损耗、最大化效率等。
4. 确定最优设计方案。
通过共轭式调变算法,可以得到最优的变压器设计方案,包括铁芯材料和尺寸、线圈匝数和电流、磁通密度等参数。
5. 进行仿真和实验验证。
在确定最优设计方案后,需要进行仿真和实验验证,以验证设计的可行性和有效性。
三、总结共轭式调变是一种优化算法,可以用于设计高效的共用24脉波整流变压器。
在设计中,需要考虑变压器的电路模型、设计目标和约束条件等因素,并使用共轭式调变算法进行优化。
通过优化,可以得到最优的变压器设计方案,提高变压器的效率和性能。
24脉波整流的变压器理论分析与设计
、
图 2 三 角形 延 长 联 接 方 式结 构 《机 械 与 电 子  ̄2010(9)
压与其 对应延 伸绕 组 电压 的矢 量 和 ,超 前 输 入 电压 , , 为 a。 副 边 第 2组 绕 组 也 是 由 三 角 形 绕
组及其 延伸 绕组构 成 ,但 其 接法略 有不 同 ,输 出 电压 , , 。 分 别滞 后输 入 电压 , , 为 a。因
令 移相后 的合 成相 电压 为“l”,则根据 三 角形正 弦 定 律 ,可 得 :
五1一 sina/sinl50。一 2sina 五2一√3 sin(30。一a)/sin15O。
一 2 Sin(30。一 a)
u2一 sinl20。/sin150。一
2 基 于延 边 三 角形 的 多脉 波整 流 原 理
M A Xi—geng,LI Chao.BAI Li— na (College of Information and Control Engineering,China University of Petroleum ,Dongying 257061,China)
摘 要 :介 绍 了 多脉 波 整 流 变 压 器 移 相 的 实 现 以 及 延边三 角形 电压 、移相 角及 匝数 的计算 方 法,分析 了基 于此 变 压 器 的 24脉 波 整 流 器 的 工 作 原 理 及 特 性 ,并利 用 Matlab/Simulink仿 真验证 了其有 效性 。
是1— 2sinl5。一 0 517 6 .
收稿 日期 :2010—05—10 基 金项 目 :山 东省 科 技 攻 关 重大 专 项 (2005GG2107002)
· 】6 ·
{ f — ▲1l
24脉波移相整流变压器技术研究综述
24脉波移相整流变压器技术研究综述孙玉伟;潘天雄;严新平;袁成清;汤旭晶;潘鹏程【摘要】在解决大功率电力系统整流谐波问题方面,多脉波整流技术因其谐波抑制率高、设备成本低和运行可靠性高而具有显著优势.然而,随着电力系统的谐波控制标准不断提升,特别是在解决城市轨道交通直流牵引供电系统谐波方面,传统的12脉波整流器难以有效解决输出高品质稳定直流电的问题.在介绍24脉波整流技术的原理及分类的基础上,分别就基于隔离型、自耦型、直线式和圆形变压器的24脉波整流器移相变换原理、拓扑结构及性能特点进行了对比分析,探讨了柱式、直线式和圆形移相变压整流器在铁磁结构、绕组布设和匝数计算等方面的差异.【期刊名称】《武汉理工大学学报(交通科学与工程版)》【年(卷),期】2019(043)003【总页数】5页(P438-442)【关键词】24脉波整流器;谐波;自耦变压器;圆形变压器;直线式变压器【作者】孙玉伟;潘天雄;严新平;袁成清;汤旭晶;潘鹏程【作者单位】武汉理工大学能源与动力工程学院武汉 430063;武汉理工大学国家水运安全工程技术研究中心可靠性工程研究所武汉 430063;武汉理工大学交通部船舶动力工程技术交通行业重点实验室武汉 430063;武汉理工大学能源与动力工程学院武汉 430063;武汉理工大学能源与动力工程学院武汉 430063;武汉理工大学国家水运安全工程技术研究中心可靠性工程研究所武汉 430063;武汉理工大学交通部船舶动力工程技术交通行业重点实验室武汉 430063;武汉理工大学能源与动力工程学院武汉 430063;武汉理工大学国家水运安全工程技术研究中心可靠性工程研究所武汉 430063;武汉理工大学交通部船舶动力工程技术交通行业重点实验室武汉 430063;武汉理工大学能源与动力工程学院武汉 430063;武汉理工大学国家水运安全工程技术研究中心可靠性工程研究所武汉 430063;武汉理工大学交通部船舶动力工程技术交通行业重点实验室武汉 430063;武汉理工大学能源与动力工程学院武汉 430063;武汉理工大学国家水运安全工程技术研究中心可靠性工程研究所武汉 430063【正文语种】中文【中图分类】U665.10 引言整流变换作为最常用的电能变换之一,已广泛应用于直流电机、电镀、新能源、航天等各个领域,而整流器件的强非线性给电网带来了大量的谐波污染[1-2],为此许多国家都相继制定了限制电力系统谐波的标准,如IEC555-2,IEEE519等[3].大功率整流工程实践中主要采用LC滤波、功率因数校正、PWM整流和多脉波整流等谐波控制方法,其中:尤以具有谐波抑制率高、低噪声、低电磁干扰(EMI)和射频干扰(RFI)、实现简单、可靠性高等特点的多脉波整流技术应用最为广泛.随着多脉波整流技术的发展,整流系统脉波数增多,电网总谐波畸变率(total harmonic distortion,THD)得以有效控制,但脉波数过多会使系统过于复杂,制造精度和对称性难以得到保证[4].24脉波整流系统在兼顾了设备复杂度和成本等因素的同时,具有良好的系统谐波抑制能力,而成为多脉波整流技术发展的主流[5].本文首先阐述了24脉波整流技术的原理及分类,从移相变压器的结构形式出发,分别介绍了基于隔离型、自耦型、直线式和圆形移相变压器24脉波整流系统的拓扑结构和变换原理,并对其结构和性能做了对比分析,最后对该领域进行了总结和展望.1 24脉波整流技术原理及分类24脉波整流器通常由移相变压器和多个整流桥构成,在一个三相电源系统中,输出直流电压在一个交流周期内有24个波头[6-7].其原理是通过移相变压器,实现交流线电压移相,多相输出到若干个三相整流桥,通过各整流桥的谐波叠加抵消,抑制输入电流中23次以下的谐波,从而减小交流输入系统中的谐波含量和直流输出电压中的波纹[8].24脉波整流器的类型很多,根据不同的特性可以作如下归类:根据内置移相变压器有无电隔离可以分为隔离型和非隔离型,根据整流器中电力电子器件是否可控可以分为可控型和不控型[9].移相变压器是其中的关键设备,原边绕组与副边绕组的联结方式有很多种,包括△/Y、延边三角形、曲折形、多边形等[10].其移相原理都是通过绕组的不同联结方式,改变原副边绕组电压的相位,图1和表1分别介绍了几种绕组的联结方式和相应的原副边匝数计算公式.限于篇幅,本文主要以延边三角形接法为例介绍相应的整流拓扑结构.图1 移相变压器的原副边绕组联结方式表1 移向变压器原副边匝数比关系及相角度[10]△/YN2=n·3·N1±30°3·sin α·N3=sin(30°-α)·N2N2+2·N3=2·n·cos α·N130°-30°<α<30°sin α·N2=sin(60°-α)·N3(n·N1)2+N22-N32=2·n·N1·N2·cos α60°-60°<α<60°sin α=k·sin(120°-α)·(n·N1)2+N22-(k·N2)2=2·cos α·n·N1·N2-60°<α<60°注:n-变压器的变压比;α-移相角;N1-原边匝数;N2、N3-副边匝数;“k”-多边形绕组上抽头两端绕组的匝数比.2 基于隔离变压器的24脉波整流技术概况2.1 24脉波隔离式不控型整流器24脉波不控型整流器目前已广泛应用于国内城市轨道交通牵引供电系统,这种整流装置可靠性更高,更加经济,缺点是电能只能单向流动且整流器体积庞大,图2为几种典型的不控型24脉波整流系统.图2a)整流机组主要由两台12脉波轴向双分裂式牵引整流变压器和四组全波整流桥组成,变压器原边采用延边三角形,副边绕组分别采用△,Y接法,输出4组线电压相位差15°,通过整流桥整流后实现了24脉波整流[11-13].该系统采用的轴向双分裂式结构的变压器,增大了其抗干扰能力,原边采用延边三角形移相,一次侧3次谐波电流不注入电网,二次侧形成多脉波输出,使直流波形更加平缓,谐波含量更低.图2b)4组整流桥为串联联结,该电路的副边相比图2a)的对称性更好,它们共同的缺点是变压器体积庞大且效率低[14].图2c),变压器采用Y/Y/△联结,两个副边绕组的交流线电压相位相差30°,引入变抽头均衡电抗器后,产生不流经负载的附加环流以11、13次谐波为主要成分,与网侧11,13次谐波相位相反,从而相互抵消形成24脉波整流[15-17].该系统在设计变压器时,要求副边两绕组对称性好,必须注意铁芯结构及副边三角形绕组和星形绕组的匝数设计,变抽头均衡电抗器起电压均衡、电流平波等作用,合理的均衡电抗器设计能提高并联双桥的利用率,维持电流连续及减小直流脉动.图2d)经过整流桥和2抽头变换器形成24脉波整流,该整流变压器副边都采用延边三角形联结,从而对称性更好,更有利于谐波的抑制.图2 隔离式不控型24脉波整流系统2.2 24脉波隔离式可控型整流器24脉波隔离式可控型整流器主要应用于大功率场所,如高压直流输电 (high-voltage direct current,HVDC)、大型直流电机驱动、可再生能源转换系统等.图3a)移相变压器原边绕组为△,Y接法,副边绕组采用4组延边三角形接法,分别移相-22.5°,-7.5°,+7.5°,+22.5°[19].图3b)2抽头变换器采用晶闸管取代了二极管,通过晶闸管的闭环控制,使2个整流桥输出的电流平均值相等,从而避免了抽头变换器饱和,减小了抽头变换器的电感值[20].图3 隔离式可控型24脉波整流系统3 基于自耦变压器的24脉波整流技术概况隔离型的多脉波整流器实现了输入输出的隔离,结构比较简单,但是其输入的能量完全通过磁耦合到输出端,导致变压器等效容量大,造成整流器的体积庞大.在不要求电气隔离的情况下采用自耦变压器,通过变压器磁耦合的能量仅占输出功率能量的一小部分,从而减小变压器容量,减小整流器的体积与成本.图4a)为一种采用自耦变压器的24脉波整流系统[21],其特点是采用的单台自耦变压器,输入端电流经过变压器移相后,形成四组三相电路线电压依次相差15°,四组整流桥电路分别通过平衡电抗器并联联结,输出24脉波直流.此电路中采用的自耦变压器的等效容量仅为输出功率的17.3%,整流器体积大大减小,在大功率整流场合下优势尤为显著.图4b)为三角形连接自耦变压器24脉波整流系统[22],与图4a)不同的是,它由两台12脉波自耦变压整流器并联构成,通过相间变压器分别移相±7.5°,分别接入两台延边三角形变压器,输出4组相位依次相差15°,幅值相等的整流桥输入电压.此方案的自耦变压器等效容量为输出功率的17.04%,且其变压器结构对称,易于谐波抑制.图4 自耦变压器24脉波整流系统4 基于直线式移相变压器的24脉波整流系统孙盼等[23-24]设计了一种基于直线式移相变压器的多脉波整流器,提出了一种基于直线感应电机原理的直线式移相变压器拓扑.图5为3相/12相直线式移相变压器结构图.图中阴影部分构成了一次侧A相绕组,一次侧与二次侧铁心长度、宽度尺寸相同,分别采用短距绕组和整距绕组,各开有12个槽和12套绕组,其极对数为1.一次侧12个绕组采取60°相带分相,将对称的三相交流电通入一次侧三相绕组,在变压器气隙间将生成一个平移的正弦磁场,二次侧的 12 套绕组感应出相位依次相差30°的电动势,将产生的12相输出分成4组三相电源,并联后接入至整流桥向负载供电,输出的电压含有24个脉波,与传统的隔离式柱形24脉波整流系统相比,其谐波畸变率THD更低.图5 直线式移相变压器结构[25]5 基于圆形移相变压器的24脉波整流系统王铁军等[25]设计了应用于24脉波整流系统的圆形移相变压器,采用圆柱式铁芯结构,利用旋转磁场实现多组移相.图6为圆形移相变压器结构示意图,其机构与感应电机相似,变压器原边固定,放置一组星形连接的3相对称绕组,副边(即定子)放置4组星形连接的3相绕组,副边a1至a4相位依次相差15°,槽口位子见图6,各绕组的b,c相对应于a相上相移120°和240°.根据旋转磁场原理,通电后原边绕组在铁芯内产生旋转磁场,副边绕组将依次产生四组15°移相的三相感应电动势,将四组三相输出分别接入桥式整流电路,4组整流桥串联叠加后得到24脉波直流输出.图6 3相/12相圆形变压器结构[26]6 整流变压器的对比分析传统的柱形移相变压器为了保持输出三相的对称性并实现正确的移相,需要特殊设计绕组的匝数比、联结方式和串联次序等.变压器的结构随着脉波数的增多更复杂,体积更庞大,且不同的联结方式只能实现一种角度的移相.基于直线电机结构的直线式移相变压器,其绕组布设更为方便,除了可以用于整流外,还可以用于逆变电路,通过模块的叠加能应用于大功率整流场合.该变压器内部的铁芯存在纵向和横向两个边端,产生边端效应,会影响其效率和谐波分量[27].通过减小气隙宽度和增加边齿宽度削弱边端效应,使直线式移相变压器工作在最佳状态,其效率和电压调整率与柱形变压器相比稍低,但抑制谐波效果更好. 圆形移相变压器因其采用圆形电机式铁芯结构,原副边绕组均匀分布于铁芯内部,磁路更加紧凑和对称,移相更为准确.该变压器同侧匝数相同,原副边匝数比计算更为简单,电压调整率较大,适合于可控整流.在效率、功率因数等方面,其性能较柱形变压器略低,在电磁设计方面仍有进一步改善的空间.7 结论1) 移相变压器是24脉波整流系统的必需器件,采用自耦变压器大大减小了整流器的体积,提高了整流器的整体性能,但其非隔离因素和相对复杂的绕组结构使其成为大范围应用的一个瓶颈.2) 随着多脉波整流技术的发展,通过改进移相变压器的电磁结构,基于直线式移相变压器和圆形移相变压器等新型的整流装置,减少了设备元件数量,降低了设计和制造成本.3) 在24脉波整流电路理论设计的基础上,将其与直流侧有源谐波抑制方法相结合,可得到更好的波形.参考文献【相关文献】[1]陈坚.电力电子变换和控制技术[M].北京:高等教育出版社,2002.[2]黄俊,王兆安.电力电子变流技术[M].北京:机械工业出版社,1992.[3]孟凡刚,杨世彦,杨威.多脉波整流技术综述[J].电力自动化设备,2012,32(2): 922-927.[4]周帅. 城市轨道交通多脉波整流技术研究[D].大连:大连交通大学,2011.[5]任志新.多脉冲自耦变压整流器(ATRU)的研究[D].南京:南京航空航天大学,2008.[6]马化盛,张波,易颂文,等.二十四脉波整流器四种结构形式的分析[J].华南理工大学学报(自然科学版),2003(4):61-65.[7]SINGH B, GAIROLA S, SINGH B N, et al. Multipulse AC-DC converters for improving power quality: a review[J]. IEEE Transactions on Power Electronics, 2008, 23(1):260-281. [8]WEN J, QIN H, WANG S, et al. Basic connections and strategies of isolated phase-shifting transformers for multipulse rectifiers: a review[C].Symposium on Electromagnetic Compatibility, New York, 2012.[9]孟飞.城市轨道交通24脉波整流机组的研究[J].电气化铁道,2011,22(4):43-45.[10]李智威,邱瑞昌,李淑英,等.城市轨道交通24脉波整流机组的机理分析[J].电子设计工程,2014,22(11):57-60.[11]董海燕,田铭兴,杜斌祥,等.地铁24脉波整流机组的仿真及谐波电流分析[J].电源技术,2011,35(5):593-594,611.[12]DOMINGUES E G, OLIVEIRA J C, DELAIBA A C. Three-phase timing domain modelingof special transformers in the SABER simulator[J]. IEEE, Washongton D C,1998.[13]潘启军,马伟明,刘德志.变抽头六相整流系统均衡电抗器临界值的确定[J].电工技术学报,2004(5):10-14.[14]潘启军,刘德志.换相过程对变抽头六相整流电路的影响[J].海军工程大学学报,2003(5):26-32.[15]潘启军,刘德志.变抽头六相整流电路的分析[J].中国电机工程学报,2003(12):149-155.[16]CHOI S, BANG S L, ENJETI P N. New 24-pulse diode rectifier systems for utility interface of high-power AC motor drives[J]. IEEE Transactions on Industry Applications, 1997, 33(2):531-541.[17]JOSEPH A, WANG J, PAN Z, et al. A 24-pulse rectifier cascaded multilevel inverter with minimum number of transformer windings[C].Industry Applications Conference, London, 2005.[18]ARRILLAGA J, VILLABLANCA M. A modified parallel HVDC convertor for 24 pulse operation[J]. IEEE Transactions on Power Delivery, 1991, 6(1):231-237.[19]曹承洁. 基于自耦变压器的24相整流电路研究[D].武汉:华中科技大学,2005.[20]马西庚,白丽娜.一种新型24脉波整流电路的设计及仿真[J].计算机仿真,2009,26(5):262-265.[21]王恒,崔雪,冯云斌,等.应用于轨道交通中24脉波自耦变压整流器的仿真研究[J].电测与仪表,2017,54(7):1-6,15.[22]熊欣,赵镜红,丁洪兵,等.直线式移相变压器边端效应研究[J].西安交通大学学报,2017,51(8):110-115.[23]孙盼,赵镜红,熊欣,等.用于多脉波整流的直线式移相变压器[J].电工技术学报,2017,32(S1):169-177.[24]YANG L, ZHANG J H, XU-SHENG W U, et al. A round-shaped phase-shift transformer applied in 24-pulse rectifier[J]. Journal of Naval University of Engineering, 2016(2):457-463.[25]王铁军,方芳,姜晓弋,等.圆形变压器在24脉波整流系统中的应用[J].电工技术学报,2016,31(13):172-179.[26]方芳,王铁军,姜晓弋,等.新型二十四脉波整流器的谐波问题[J].海军工程大学学报,2016,28(1):7-10,47.[27]唐建湘,蒋新华,邓江明,等.一种改进状态滤波的单边直线感应电机穿越边端效应控制[J].中国电机工程学报,2015,35(23):6179-6187.。
24脉波整流电路的设计和分析
24脉波整流电路的设计和分析脉波整流电路是将交流信号转化为直流信号的一种电路。
它通常使用二极管来实现,通过让正半周期的信号通过,而阻止负半周期的信号通过来实现整流的效果。
以下是24脉波整流电路的设计和分析。
一、电路图设计整流桥由4个二极管组成,电容C用于平滑输出电压。
交流输入电压通过整流桥接到电容C的正极端,负极端接地。
二、工作原理当交流输入电压的正半周期到来时,整流桥中两个二极管的正向电压将导通,使得电流从交流电源经过整流桥和电容C流向负载(如电池),从而实现整流效果。
当交流输入电压的负半周期到来时,整流桥中的另外两个二极管的正向电压将失去导通条件,这样电流无法通过整流桥和电容C流向负载。
在整个过程中,电容C充电和放电的作用起到平滑输出电压的效果,使得输出电压尽可能接近直流电压。
三、性能分析1.输出电压效果:脉波整流电路将交流信号转为直流信号,输出电压的波动性将取决于滤波电容的大小。
只要电容足够大,输出电压将保持稳定。
2. 效率:脉波整流电路的效率相对较低,因为在整流过程中,部分输入功率会损耗在二极管上。
效率的计算公式为:η = Pout / Pin,其中Pout是输出功率,Pin是输入功率。
3.波形分析:输出电压的波形与输入交流信号的频率、幅值有关。
通常情况下,输出电压的脉冲周期为输入交流信号的2倍。
四、改进措施为提高24脉波整流电路的性能,可以采取以下改进措施:1.增大滤波电容:通过增大电容的容值,可以减小输出电压的波动性,提高输出电压的稳定性。
当然,电容也不能过大,否则将增大电路的体积和成本。
2.使用高效二极管:选择低压降、大电流容量的二极管,可以减少能量的损耗,提高整流效率。
3.添加稳压电路:在脉波整流电路的输出端增加稳压电路,可以进一步稳定输出电压,并提高电路的精度和可靠性。
总结:。
