(完整版)第四章负反馈放大电路习题
负反馈放大电路习题解答
自测题5一、填空题1.图T5-1所示理想反馈模型的基本反馈方程是A f=()=()=()。
2.图T5-1中开环增益A与反馈系数B的符号相同时为()反馈,相反时为()反馈。
3.图T5-1若满足条件(),称为深度负反馈,此时x f≈(),A f≈()。
4.根据图T5-1,试用电量x(电流或电压)表示出基本反馈方程中的各物理量:开环增益A=(),闭环增益A f=(),反馈系数B=(),反馈深度F=(),环路传输函数T=().图T5-15.负反馈的环路自动调节作用使得()的变化受到制约。
6.负反馈以损失()增益为代价,可以提高()增益的稳定性;扩展()的通频带和减小()的非线性失真。
这些负反馈的效果的根本原因是()。
7.反馈放大器使输入电阻增大还是减小与()和()有关,而与()无关。
8.反馈放大器使输出电阻增大还是减小与()和()有关,而与()无关。
9.电流求和负反馈使输入电阻(),电流取样负反馈使输出电阻()。
10.若将发射结视为净输入端口,则射极输出器的反馈类型是()负反馈,且反馈系数B=()。
解:1、,,2、负,正3、,,4、,,,,5、取样信号6、闭环、闭环、闭环增益、取样信号、负反馈环路的自动调节功能使取样信号的变化受到制约7、求和方式、反馈极性,取样方式8、取样方式、反馈极性,求和方式9、减小、增加10、电压串联、1二、单选题1.要使负载变化时,输出电压变化较小,且放大器吸收电压信号源的功率也较少,可以采用()负反馈。
A. 电压串联B.电压并联C.电流串联D.电流并联2.某传感器产生的电压信号几乎没有带负载的能力(即不能向负载提供电流)。
要使经放大后产生输出电压与传感器产生的信号成正比。
放大电路宜用()负反馈放大器。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联3.当放大器出现高频(或低频)自激时,自激振荡频率一定是()。
A. 特征频率B. 高频截止频率C. 相位交叉频率 D 增益交叉频率解:1、A理由:电压取样负反馈使输出电阻减小,故负载变化时,输出电压变化会因此减小。
负反馈练习题

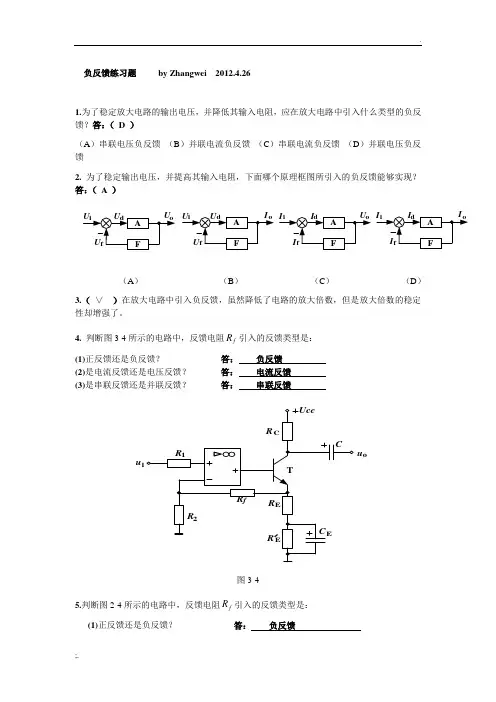

负反馈练习题by Zhangwei 2012.4.26
1.为了稳定放大电路的输出电压,并降低其输入电阻,应在放大电路中引入什么类型的负反馈?答:( D )
(A)串联电压负反馈(B)并联电流负反馈(C)串联电流负反馈(D)并联电压负反馈
2. 为了稳定输出电压,并提高其输入电阻,下面哪个原理框图所引入的负反馈能够实现?答:(A )
(A)(B)(C)(D)
3.(∨)在放大电路中引入负反馈,虽然降低了电路的放大倍数,但是放大倍数的稳定性却增强了。
4.判断图3-4所示的电路中,反馈电阻
f
R引入的反馈类型是:
(1)正反馈还是负反馈?答:负反馈
(2)是电流反馈还是电压反馈?答:电流反馈
(3)是串联反馈还是并联反馈?答:串联反馈
u i
u o
图3-4
5.判断图2-4所示的电路中,反馈电阻
f
R引入的反馈类型是:
(1)正反馈还是负反馈?答:负反馈
(2)是电流反馈还是电压反馈?答:电流反馈
(3)是串联反馈还是并联反馈?答:并联反馈
u o E
图2-4
R引入的反馈类型是:
6.判断图3-3所示的电路中,反馈电阻
f
(1)正反馈还是负反馈?答:负反馈
(2)是电流反馈还是电压反馈?答:电流反馈
(3)是串联反馈还是并联反馈?答:并联反馈
u i
图3-3
R引入的反馈类型是:
7.判断图3-2所示的电路中,反馈电阻
f
(1)正反馈还是负反馈?答:负反馈
(2)是电流反馈还是电压反馈?答:电流反馈
(3)是串联反馈还是并联反馈?答:串联反馈
R
u
o
图3-2。
负反馈习题——精选推荐
1、判断下列说法是否正确(1)在深度负反馈放大电路中,闭环放大倍数Af=1/F,它与反馈系数有关,而与放大电路开环时的放大倍数无关,因此基本放大电路的参数无实际意义。
()(2)若放大电路的负载固定,为使其电压放大倍数稳定,可以引入电压负反馈也可以引入电流负反馈。
()(3)负反馈只能改善反馈环路内的放大性能,对反馈环路之外无效。
()(4)电压负反馈可以稳定输出电压,流过负载的电流也就必然稳定,因此电压负反馈和电流负反馈都可以稳定输出电流,在这一点上电压负反馈和电流负反馈没有区别。
()(答案)2、电压反馈和电流反馈在什么条件下其效果相同,什么条件下效果不同?(答案)3、选择正确的答案填空。
(1)在放大电路中,为了稳定静态工作点,可以引入________;若要稳定放大倍数,应引入________;希望展宽频带,可以引入________;如要改变输入或输出电阻,可以引入________;为了抑制温漂,可以引入________。
(a.直流负反馈,b.交流负反馈,c.直流负反馈和交流负反馈)(2)如希望减小放大电路从信号源索取的电流,则可采用________;如希望取得较强的反馈作用而信号源内阻很大,则宜采用________;如希望负载变化时输出电流稳定,则应引入________;如希望负载变化时输出电压稳定,则应引入________。
(a.电压负反馈,b.电流负反馈,c.串联负反馈,d.并联负反馈)(答案与提示)4、电路如图所示,判断其反馈类型。
(a)(b)(答案与提示)5、某同学设计一电压放大电路如图所示。
试问电路是否正确?若不正确请在图中改正,并求出电路的增益(要求不增减元件)。
(答案)6、(1)一个单管共射放大电路如果通过电阻引入负反馈,则________。
a. 一定会产生高频自激;b. 可能产生高频自激;c. 一般不会产生高频自激;d. 一定不会产生高频自激。
(答案)7、判断图中的反馈类型和极性;若Vi=1V,求Vo=?假设集成运放是理想的。
第4章 放大电路中的负反馈
第4章 放大电路中的负反馈
2.反馈判别的一般方法 根据前文所述各种反馈概念的定义, 可以得到简单有效的具体判别方法如下: (1) 有/无反馈: 看电路中是否有反馈支路一端接于 放大电路的输出端、 另一端接于放大电 路的输入端或是否有反馈支路同时处于 放大电路的输入和输出回路中。
达盛科技培训中心
第4章 放大电路中的负反馈
第4章 放大电路中的负反馈
4.1 负反馈的基本概念与分类 4.2 引入负反馈对放大电路性能 的影响 4.3 深度负反馈放大电路的分析 计算方法 习题
达盛科技培训中心
第4章 放大电路中的负反馈
4.1 负反馈的基本概念与分类
4.1.1 反馈的基本概念 1.什么是反馈 所谓反馈, 就是在电子系统中把输 出量(电流量或电压量)的一部分或全 部以某种方式送回输入端, 使原输入信 号增大或减小并因此影响放大电路某些 性能的过程。
达盛科技培训中心
第4章 放大电路中的负反馈
图4-4给出了交流反馈和直流反馈的 例子, 图4-4(a)为交流反馈, 因为反 馈电容Cf 对直流信号相当于开路, 所以 不能反馈直流信号; 图4-4(b)为直流 反馈, 由于射极电容Ce对交流信号短路, 所以在交流通路中, 反馈支路Rf被短路, 三极管的发射极相当于直接接地, 交流 反馈是不存在的; 图4-4(c)中的反馈 电阻 Rf可以同时反馈交流和直流信号, 为交、 直流反馈。
达盛科技培训中心
第4章 放大电路中的负反馈
图4-6 串联反馈和并联反馈(比较方式) (a) 串联反馈; (b) 并联反馈
达盛科技培训中心
第4章 放大电路中的负反馈
4.1.3 负反馈的四种基本类型与判别方法 因为不同的反馈类型对放大电路性能的影 响大不相同。 在实际的电子电路中, 要求对 不同性能的放大电路, 必须根据不同的情况, 选用不同类型的负反馈。 1.负反馈的四种基本类型 反馈的类型又叫做反馈的组态。 根据反馈 放大电路的采样和比较方式, 反馈分为电压反 馈、 电流反馈、 串联反馈和并联反馈, 可以 分别构成四种负反馈组态——电压串联负反馈、 电压并联负反馈、 电流串联负反馈和电流并联 负反馈。 四种反馈组态的框图, 读者可参考 图4-5和图4-6自行画出。
《模拟电子技术基础》习题册
第一章:基本放大电路习题1-1 填空:1.本征半导体是,其载流子是和。
载流子的浓度。
2.在杂质半导体中,多数载流子的浓度主要取决于,而少数载流子的浓度则与有很大关系。
3.漂移电流是在作用下形成的。
4.二极管的最主要特征是,它的两个主要参数是和。
5.稳压管是利用了二极管的特征,而制造的特殊二极管。
它工作在。
描述稳压管的主要参数有四种,它们分别是、、、和。
6.某稳压管具有正的电压温度系数,那么当温度升高时,稳压管的稳压值将。
7.双极型晶体管可以分成和两种类型,它们工作时有和两种载流子参与导电。
8.场效应管从结构上分成和两种类型,它的导电过程仅仅取决于载流子的流动;因而它又称做器件。
9.场效应管属于控制型器件,而双极型半导体三极管则可以认为是控制型器件。
10.当温度升高时,双极性三极管的β将,反向饱和电流I CEO正向结压降U BE。
11.用万用表判别放大电路中处于正常放大工作的某个晶体管的类型与三个电极时,测出最为方便。
12.三极管工作有三个区域,在放大区时,偏置为和;饱和区,偏置为和;截止区,偏置为和。
13.温度升高时,晶体管的共设输入特性曲线将,输出特性曲线将,而且输出特性曲线之间的间隔将。
1-2 设硅稳压管D z1和D z2的稳定电压分别为5V和10V,求图1-2中各电路的输出电压U0,已知稳压管的正向压降为0.7V。
D Z1D Z225VU O1k Ω( )b D Z1D Z225VU O1k Ω( )c ( )d ( )a D Z1D Z225VU O 1k ΩD Z1D Z225VU O1k Ω图1-21-3 分别画出图1-3所示电路的直流通路与交流通路。
( )a ( )b( )c图1-31-5 放大电路如图1-5所示,试选择以下三种情形之一填空。
a :增大、b :减小、c :不变(包括基本不变) 1.要使静态工作电流I c 减小,则R b2应 。
2.R b2在适当范围内增大,则电压放大倍数 ,输入电阻 ,输出电阻 。
第四章放大电路中的负反馈
结论:引入负反馈后,放大电路的上限频率 提高,下限频率降低,因而通频带展宽。
ɺ ɺ BWf ≈ (1 + Am F ) BW
在下图中可以较直观看出负反馈对通频 带和放大倍数的影响
§4.2.4 改变输入电阻和输出电阻
一、负反馈对输入电阻的影响 1、串联负反馈使输入电阻增大
ɺ U i′ Ri = ɺ Ii
.
ɺ ɺ 若 1 + AF > 1 ɺ ɺ 若 1 + AF < 1
这种反馈为负反馈 这种反馈为正反馈 电路自激振荡
.
ɺ ɺ ɺ 若 1 + AF = 0 ,则 Af = ∞
ɺ ɺ 若 1 + A F >> 1 Af =
.
A A 1 ɺ F ≈ AF = F ɺ ɺ ɺ 1+ A ɺ
§4.2 负反馈对放大电路性能的影响
2、正反馈 和负反馈 正反馈:反馈信号增强了外加输入信号, 使放大电路的放大倍数提高。 负反馈:反馈信号削弱了外加输入信号, 使放大电路的放大倍数减小。 反馈极性的判断方法:瞬时极性法。 在放大电路的输入端,假设一个输入信 号对地的极性,可用“+”、“-” 表示。 按信号传输方向依次判断相关点的瞬时极性, 直至判断出反馈信号的瞬时极性。
§4.2.1提高放大倍数的稳定性 4.2.1提高放大倍数的稳定性
ɺ A 根据反馈的一般表达式ɺ f = A ɺ ɺ 1 + AF
在中频范围内, Af =
A 1 + AF
求出放大倍数的相对变化量: dAf =
Af
1 dA × 1 + AF A
由于 1+AF >1,可见引入负反馈后,放大倍 数的稳定性提高了(1+AF) 倍
(完整版)第四章场效应管习题答案..
第四章 场效应管基本放大电路4-1 选择填空1.场效应晶体管是用_______控制漏极电流的.a 。
栅源电流b 。
栅源电压c 。
漏源电流d 。
漏源电压 2.结型场效应管发生预夹断后,管子________。
a 。
关断b 。
进入恒流区c 。
进入饱和区 d. 可变电阻区 3.场效应管的低频跨导g m 是________.a. 常数 b 。
不是常数 c. 栅源电压有关 d. 栅源电压无关 4。
场效应管靠__________导电.a 。
一种载流子b 。
两种载流子 c. 电子 d. 空穴 5。
增强型PMOS 管的开启电压__________。
a. 大于零 b 。
小于零 c. 等于零 d. 或大于零或小于零 6. 增强型NMOS 管的开启电压__________。
a. 大于零b. 小于零 c 。
等于零 d. 或大于零或小于零 7. 只有__________场效应管才能采取自偏压电路。
a. 增强型b. 耗尽型 c 。
结型 d 。
增强型和耗尽型 8. 分压式电路中的栅极电阻R G 一般阻值很大,目的是__________。
a 。
设置合适的静态工作点b 。
减小栅极电流c. 提高电路的电压放大倍数 d 。
提高电路的输入电阻 9. 源极跟随器(共漏极放大器)的输出电阻与___________有关。
a. 管子跨导g m b 。
源极电阻R S c. 管子跨导g m 和源极电阻R S 10。
某场效应管的I DSS 为6mA ,而I DQ 自漏极流出,大小为8mA ,则该管是_______.a 。
P 沟道结型管b 。
N 沟道结型管c 。
增强型PMOS 管d 。
耗尽型PMOS 管e 。
增强型NMOS 管 f. 耗尽型NMOS 管解答:1。
b 2。
b 3.b ,c 4. a 5.b 6.a 7。
b,c 8。
d 9.c 10。
d4-2 已知题4—2图所示中各场效应管工作在恒流区,请将管子类型、电源V DD 的极性(+、—)、u GS 的极性(>0,≥0,〈0,≤0,任意)分别填写在表格中。
反馈放大电路习题
第四章反馈放大电路习题一、选择题1、对于放大电路,所谓开环是指( C )。
A。
无负载 B. 无信号源 C. 无反馈通路D。
无电源2、在反馈放大电路中,基本放大电路的输入信号称为( B )信号,它不但决定于( A )信号,还与反馈信号有关.而反馈网络的输出信号称为( C )信号,它仅仅由( D )信号决定。
A. 输入B. 净输入C。
反馈D。
输出3、直流负反馈是指( B ).A. 只存在于直接耦合电路中的负反馈B。
直流通路中的负反馈C。
放大直流信号时才有的负反馈 D. 只存在于阻容耦合电路中的负反馈4、在放大电路中,为了稳定静态工作点,可以引入( B )。
A. 交流负反馈和直流负反馈B。
直流负反馈C. 交流负反馈D。
交流正反馈5、在放大电路的输入量保持不变的情况下,若引入反馈后( C ),则说明引入的反馈是负反馈。
A。
输出量增大 B. 净输入量增大C。
净输入量减小D。
反馈量增加6、在反馈放大电路中,如果反馈信号和输出电压成正比,称为( C )反馈.A。
电流B。
串联 C. 电压D。
并联7、为了稳定放大电路的输出电压,应引入( B )负反馈;为了稳定放大电路的输出电流,应引入( C )负反馈。
A. 串联B. 电压C. 电流D。
并联8、某负反馈放大电路的开环增益A=10000,当反馈系数F =0.0004时,其闭环增益A f ( B )。
A。
2500 B. 2000 C。
1000 D. 15009、如果希望减小放大电路从信号源获取的电流I i ,同时希望增加该电路的带负载能力,则应引入( A )。
A. 电流串联负反馈B. 电压串联负反馈C. 电流并联负反馈D。
电压并联负反馈10.电流串联负反馈可以( C )A。
稳定输出电压并使R i增大 B.稳定输出电压并使R O增大C.稳定输出电流并使R i增大 D。
稳定输出电流并使R O增大11.稳定放大电路的放大倍数,应引入()。
A。
直流负反馈 B. 交流负反馈 C. 直流正反馈 D.交流正反馈二、指出图中都有何种反馈,并说出反馈类型1.V CCR C1C2 R b2R C2R b1C1C3LR e1C e1R e2R C2.三、已知如图,连出满足下列条件的反馈1.能稳定输出电流,并使输入电阻增大;2.直流的电流并联负反馈。
反馈及负反馈放大电路-习题解答培训资料
反馈及负反馈放大电路-习题解答负反馈典型例题6.4如图T6.4所示,它的最大跨级反馈可从晶体管的集电极或发射极引出,接到的基极或发射极,共有4种接法(①和③、①和④、②和③、②和④相连)。
试判断这4种接法各为何种组态的反馈?是正反馈还是负反馈?设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105, F 2 103。
求:(1) A f = ?(2)若A的相对变化率为20%,则A f的相对变化率为多少?6.6电路如图T6.6所示。
试问:若以稳压管的稳定电压U Z作为输入电压,则当R2的滑动端位置变化时,输出电压U。
的调节范围是多少?+V cc-U O 图T 6.6 图角军T 6.6 (a) 图解T 6.6 (b)VD z2龙U z=6V□ RU I -----------R2R1R2+A出+R36.7在图P6.2的各电路中,说明有无反馈,由哪些元器件组成反馈网络,是直流反馈还是父流反馈?(f)有R5、R3: 级间反R5、R3 :交流反馈;反馈馈;R3: 本级反馈R3 :交直流反馈6.8在图P6.8的各电路中,说明有无反馈,由那些元器件组成反馈网络,是直流反馈还是交流反馈?图P 6.8°+V CC(b)R3R2(a)R L++(c)R3I(e)【解6.4】简答①和③相连:电压并联组态,负反馈;①和④相连:电流并联组态,正反馈;②和③相连:电压串联组态,正反馈;②和④相连:电流串联组态,负反馈。
详解:(a)①和③相连:如图解T 6.4(a),用瞬时极性法分析可知,从输入端来看:i id i i i f,净输入电流减小,反馈极性为负;反馈回来的信号与输入信号在同一节点,表现为电流的形式,为并联反馈;从输出端来看:反馈信号从电压输出端引回来与输出电压正比,为电压反馈。
总之,①和③相连为电压并联负反馈。
(b)①和④相连:如图解T 6.4 (b),用瞬时极性法分析可知,输入端i id i i i f,净输入电流增加,反馈极性为正,且为并联反馈;从输出端来看:反馈信号从非电压输出端引回来,反馈信号不与输出电压成正比,而与输出电流成正比,为电流反馈。
反馈放大电路习题
反馈放大电路习题一、选择判断题:1、对于放大电路,所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件,也可以是有源器件4、在反馈放大电路中,基本放大电路的输入信号称为_________信号,它不但决定于_________信号,还与反馈信号有关。
而反馈网络的输出信号称为_________信号,它仅仅由_________信号决定。
(请按顺序选择)(1) A. 输入 B. 净输入 C. 反馈 D. 输出(2) A. 输入 B. 净输入 C. 反馈 D. 输出(3) A. 输入 B. 净输入 C. 反馈 D. 输出(4) A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中,为了稳定静态工作点,可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下,若引入反馈后_________,则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中,如果反馈信号和输出电压成正比,称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中,如果反馈信号和输出电流成正比,称为_________反馈。
第4章集成运算放大器习题解答
页脚 .第四章习题参考答案4-1 什么叫“虚短”和“虚断”?答 虚短:由于理想集成运放的开环电压放大倍数无穷大,使得两输入端之间的电压近似相等,即-+≈u u 。
虚断:由于理想集成运放的开环输入电阻无穷大,流入理想集成运放的两个输入端的电流近似等于零,即0≈=-+i i 。
4-2 理想运放工作在线性区和非线性区时各有什么特点?分析方法有何不同?答 理想运放工作在线性区,通常输出与输入之间引入深度负反馈,输入电压与输出电压成线性关系,且这种线性关系只取决于外部电路的连接,而与运放本身的参数没有直接关系。
此时,利用运放“虚短”和“虚断”的特点分析电路。
理想运放工作在非线性去(饱和区),放大器通常处于开环状态,两个输入端之间只要有很小的差值电压,输出电压就接近正、负电压饱和值,此时,运放仍具有“虚断”的特点。
4-3 要使运算放大器工作在线性区,为什么通常要引入负反馈?答 由于理想运放开环电压放大倍数∞=uo A ,只有引入深度负反馈,才能使闭环电压放大倍数FA 1u =,保证输出电压与输入电压成线性关系,即运放工作在线性区。
4-4 已知F007运算放大器的开环放大倍数dB A uo 100=,差模输入电阻Ω=M r id 2,最大输出电压V U sat o 12)(±=。
为了保证工作在线性区,试求:(1)+u 和-u 的最大允许值;(2)输入端电流的最大允许值。
解 (1)由运放的传输特性5o uo 1012===++u u u A 则V 102.1101245--+⨯===u u(2)输入端电流的最大允许值为A 106102102.11164id --+⨯=⨯⨯==r u I 4-5 图4-29所示电路,设集成运放为理想元件。
试计算电路的输出电压o u 和平衡电阻R 的值。
解 由图根据“虚地”特点可得0==+-u u图中各电流为601.01--=u i 305.02---=u i 180o f u u i -=- 由“虚断”得f 21i i i =+以上几式联立,可得V 7.2o =u平衡电阻为 Ω==k R 18180//60//30图4-29 题4-5图4-6 图4-30所示是一个电压放大倍数连续可调的电路,试问电压放大倍数uf A 的可调围是多少?图4-30 题4-6图解 设滑线变阻器P R 被分为x R 和x P R R -上下两部分。
模拟电子技术第4章负反馈放大电路
rof
Ut It
It
I
t
Ut
AXid ro
1 AF ro Ut
即
rof
ro 1 AF
忽略反馈网络对It的分流
引入负反馈后的闭环输出电阻是无反馈的输出电阻的
1 1
AF
倍
35
2. 负反馈对输出电阻的影响 (P103)
(2) 电流负反馈使输出电阻增加
忽略反馈网络对Vo’的分压
6
4.1 反馈的概念
4.1.2 反馈类型及判断方法
2.正反馈与负反馈(P93) (1)定义 负反馈:使净输入信号量xid比没有引入反馈时减小了。 正反馈:使净输入信号量xid比没有引入反馈时增大了。 另一角度 正反馈:输入量不变时,引入反馈后输出量变大了。 负反馈:输入量不变时,引入反馈后输出量变小了。
常把区分反馈的正、负,称为区分反馈的极性。
7
2.负反馈与正反馈
负反馈——输入量不变时,引入反馈后使净输入量(直接加 到输入三极管B、E端或运放输入端)减小,放大倍数减小。
例:基本放大器,无反馈,净输入量Vbe=Vi,电压放大倍数为:
Au
β
R'L rbe
引入反馈后,净输入量
Vbe =Vi- Vf , 电压放大倍数为:
电压串联负反馈
反馈信号 取自哪个 输出量
电压并联负反馈 电流串联负反馈 电流并联负反馈
反馈信号与输入 信号的连接方式
15
4.1.3 负反馈放大器的4种类型P95-98
电压串联
+
_ui
+
u_ id
A
+
uo
_
RL
电子电路基础习题册参考答案-第四章
第四章集成运算放大器的应用§4-1 集成运放的主要参数和工作点= 1、理想集成运放的开环差模电压放大倍数为 Aud=∞,共模抑制比为 KCMR ∞,开环差模输入电阻为 ri= ∞,差模输出电阻为 r0=0 ,频带宽度为 Fbw=∞。
2、集成运放根据用途不同,可分为通用型、高输入阻抗型、高精度型和低功耗型等。
3、集成运放的应用主要分为线性区和非线性区在分析电路工作原理时,都可以当作理想运放对待。
4、集成运放在线性应用时工作在负反馈状态,这时输出电压与差模输入电压满足关系;在非线性应用时工作在开环或正反馈状态,这时输出电压只有两种情况;+U0m 或 -U0m 。
5、理想集成运放工作在线性区的两个特点:(1) up=uN ,净输入电压为零这一特性成为虚短,(2) ip=iN,净输入电流为零这一特性称为虚断。
6、在图4-1-1理想运放中,设Ui=25v,R=Ω,U0=,则流过二极管的电流为 10 mA ,二极管正向压降为 v。
7、在图4-1-2所示电路中,集成运放是理想的,稳压管的稳压值为,Rf=2R1则U0=-15 V。
二、判断题1、反相输入比例运算放大器是电压串联负反馈。
(×)2、同相输入比例运算放大器是电压并联正反馈。
(×)3、同相输入比例运算放大器的闭环电压放大倍数一定大于或等于1。
(√)4、电压比较器“虚断”的概念不再成立,“虚短”的概念依然成立。
(√)5、理想集成运放线性应用时,其输入端存在着“虚断”和“虚短”的特点。
(√)6、反相输入比例运算器中,当Rf=R1,它就成了跟随器。
(×)7、同相输入比例运算器中,当Rf=∞,R1=0,它就成了跟随器。
(×)三、选择题1、反比例运算电路的反馈类型是(B )。
A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈2、通向比例运算电路的反馈类型是(A )。
A.电压串联负反馈B.电压并联负反馈C.电压串联正反馈3、在图4-1-3所示电路中,设集成运放是理想的,则电路存在如下关系( B )。
负反馈放大电路习题
第四章负反馈放大电路习题一、填空1.多级放大器的耦合方式有()()()三种。
2.通常把放大器在放大倍数允许波动范围内所对应的频率范围称为()。
3.反馈是指放大器的输出端把输出信号的()或者全部通过一定方式送回到放大器的()的过程。
4.反馈放大器是由()和反馈网络两部分组成的,反馈网络是跨接在()和()之间的电路。
5.对共射极电路而言,反馈信号引入到输入端接三极管的发射极上,称作()反馈,若反馈信号引入到输入端接在三极管的基极上称为()反馈。
从输出端来看,反馈网络接在三极管的集电极上称为()反馈。
反馈从三极管的发射极接出,称作()反馈。
6.电压负反馈能稳定(),使放大器的输出电阻();电流反馈能稳定(),使放大器的输入电阻()。
7.为了增大放大器的输入电阻,应引入()负反馈,为了减小放大器的输入电阻应引入的是()负反馈。
8.凡反馈信号使放大器的净输入信号(馈,凡是反馈信号使放大器的净输入信号(负反馈。
)称为正反)称为9.反馈放大电路的放大倍数只与()有关,而与三极管的()无关。
10.直流负反馈只能稳定放大器的(),交流负反馈才能()放大器的性能。
11.射极输出器的特性归纳为:(1)电压放大倍数(); (2)输出电压相位与输入电压相位();(3)输入电阻();(4)输出电阻();(5)具有一定()放大能力和()放大能力。
12.射极输出器作为输入级,是利用()大的特性,放在输出级是利用它的()小的特性。
二.判断1.多级放大器的通频带比组成它的每级放大器的通频带都窄。
()2.共集电极电路它具有很高的输入电阻和很低的输出电阻。
()3.两个单独使用的放大器,电压放大倍数分别为50、60,将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。
()4.多级放大电路常采用负反馈来提高放大器的电压放大倍数。
()5.为了提高放大器的输入电阻,可采用电流反馈。
()6.为了稳定放大器的输出电压,可以采用电压反馈。
(完整版)模电复习答案
基本概念复习第一章 电路基本元件一、判断下列说法是否正确,用“√”和“×”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( )(3)PN 结在无光照、无外加电压时,结电流为零。
( )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( )(5)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证其R GS 大的特点。
( )(6)若耗尽型N 沟道MOS 管的U GS 大于零,则其输入电阻会明显变小。
( )解:(1)√ (2)× (3)√ (4)× (5)√ (6)×二、选择正确答案填入空内。
(1)PN 结加正向电压时,空间电荷区将 。
A. 变窄B. 基本不变C. 变宽(2)设二极管的端电压为U ,则二极管的电流方程是 。
A. I S e UB. T U U I e SC. )1e (S -T U U I(3)稳压管的稳压区是其工作在 。
A. 正向导通B.反向截止C.反向击穿(4)当晶体管工作在放大区时,发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏(5)U GS =0V 时,能够工作在恒流区的场效应管有 。
A. 结型管B. 增强型MOS 管C. 耗尽型MOS 管(6)在某放大电路中,测的三极管三个电极的静态电位分别为0 V ,-10 V ,-9.3 V , 则这只三极管是 。
A .NPN 型硅管B .NPN 型锗管C .PNP 型硅管D .PNP 型锗管解:(1)A (2)C (3)C (4)B (5)A C (6)A第二章 基本放大电路一、在括号内用“ ”或“×”表明下列说法是否正确。
(1)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是由有源元件提供的;()(4)放大电路必须加上合适的直流电源才能正常工作;()(5)由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;()(6)只要是共射放大电路,输出电压的底部失真都是饱和失真。
负反馈放大电路练习题
负反馈放大电路 4 练习题一、单选题(每题1分)1.在输入量不变的情况下,若引入反馈后( D ),则说明引入的是负反馈。
A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小2.需要一个阻抗变换电路,要求输入电阻大,输出电阻小,应选用( A )负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联3.为了将输入电流转换成与之成比例的输出电压,应引入深度( B )负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联4.放大电路引入负反馈是为了( D )。
A. 提高放大倍数B. 稳定输出电流C. 稳定输出电压D. 改善放大电路的性能5.构成反馈通路的元器件( D )。
A. 只能是电阻元件B. 只能是三极管、集成运放等有源器件C. 只能是无源器件D. 可以是无源器件,也可以是有源器件6.欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入( D )负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联7.理想集成运放具有以下特点:( B )。
A.开环差模增益A u d=∞,差模输入电阻R i d=∞,输出电阻R o=∞B. 开环差模增益A u d=∞,差模输入电阻R i d=∞,输出电阻R o=0C. 开环差模增益A u d=0,差模输入电阻R i d=∞,输出电阻R o=∞1D. 开环差模增益A ud=0,差模输入电阻R id=∞,输出电阻R o=08.为了增大放大电路的输入电阻,应引入( C )负反馈。
A. 直流B. 交流电流C. 交流串联D. 交流并联9.要求输入电阻大,输出电压稳定,应选用( A )负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联10.为了减小放大电路的输出电阻,应引入( C )负反馈。
A. 直流B. 交流电流C. 交流电压D. 交流并联11.为了稳定放大倍数,应引入( B )负反馈。
A. 直流B. 交流C. 串联D. 并联12.欲将方波电压转换成三角波电压,应选用(C )运算电路。
模拟电子技术_第四章 负反馈放大电路与基本运算电路
负反馈放大电路与基本运算电路的应用
例 4.1.1 判断电路是否存在反馈。是正反馈还是负反 馈?直反馈还是交流反馈?
C1
RS + us
– –
RB + + uid RE
–
+VCC
+ 输入 ui 回路
+
C2
输出 回路
+ RL uo
–
RE 介于输入输出回路,有反馈。 反馈使 uid 减小,为负反馈。 既有直流反馈,又有交流反馈。
第4章
负反馈放大电路与基本运算电路的应用
4.1.2 负反馈放大电路的基本类型 一、电压反馈和电流反馈 电压反馈 — 反馈信号取自输出电压的部分或全部。 判别法:使 uo = 0 (RL 短路), 若反馈消失则为电压反馈。 io A RL uo RL uo A
F
电压 反馈
F
io
电流 反馈
电流反馈 — 反馈信号取自输出电流。 判别法:使 io = 0(RL 开路), 若反馈消失则为电流反馈。
第4 章
负反馈放大电路与 基本运算电路的应用
4.1 负反馈放大电路的组成和基本类型 4.2 负反馈对放大电路性能的影响 4.3 负反馈放大电路应用中的几个问题 4.4 基本运算电路 4.5 集成运放应用电路的测试 第4章 小 结
第 4 章
负反馈放大电路与基本运算电路的应用
4.1 负反馈放大电路的组成和基本类型
第4章
负反馈放大电路与基本运算电路的应用
例 4.1.6
例 4.1.7
电流串联负反馈
RE — 引入本级电流串联负反馈; 引入级间电流并联负反馈。 规 律:
反馈信号与输入信号在不同节点为串 联反馈,在同一个节点为并联反馈。
(完整版)高频电子线路第4章习题答案
第4章正弦波振荡器开环小信号等效电路,计算振荡频率,并验证振荡器是否满足振幅起振条件 [解]作出振荡器起振时开环 Y 参数等效电路如图P4.2(s)所示。
[解](a)同名端标于二次侧线圈的下端f 。
1— (1), ° 2n 、LC 2 n 330 10 12 100 10 5 60.877 106 Hz 0.877 MHz(b) 同名端标于二次侧线的圈下端. 1f° 2n. 140 10 6300 10 120.777 106Hz0.777 MHz(c) 4.2 同名端标于二次侧线圈的下端仏一1122n 560 10200 10变压器耦合 LC 振荡电路如图P4.2所示, 0.476 106Hz 0.476 MHz已知C 360 pF , L 280 田、Q 50、4.1分析图P4.1所示电路,标明次级数圈的同名端,使之满足相位平衡条件,并求出振荡频率。
略去晶体管的寄生电容,振荡频率等于. 1 1__ ___ . 6Hz = 0.5 MHz2 n LC 2 n 280 10 6 360 10 12略去放大电路输入导纳的影响,谐振回路的等效电导为1G e G oe G G oe ―Q 10 5S50 6S 42.7 必0.5 106 280 10 6由于三极管的静态工作点电流IEQ12 10I EQ 12 3333!k0.70.6 mA所以,三极管的正向传输导纳等于Y fe g m I EQ /U T 0.6 mA/26 mV 0.023 S 因此,放大器的谐振电压增益为g A uogU ogU ig mGT而反馈系数为gU fgU o 这样可求得振荡电路环路增益值为g AF0.023G e L亏g竺3842.7 10 280由于T>1,故该振荡电路满足振幅起振条件。
4.3试检查图P4.3所示振荡电路,指出图中错误,并加以改正。
T® P4.3[解](a)图中有如下错误:发射极直流被L f短路,变压器同各端标的不正确,构成负反馈。
第四章 放大电路中的负反馈
(+)
+
u + (-)
o
R2
解:(a)图所示的电路中,设输入电压瞬时极性 为(+),从反相端输入,所以输出端为(-), 可画出各电流的瞬时流向如图中所示,净输入电 流比没有反馈的时候小,故为负反馈。
if
Rf
ui ii
(+) R1
iid
-∞
(+)
+
u + (-)
o
R2
在输出端判断反馈的取样方式,将输出端短接, 输压出反电馈压。在uo =输0入,端反,馈反电馈流信i号f 和输Ruof入信0 号,连所接以在为同电一 节点,二者是以电流的方式求和,故为并联反馈。
电压 U f Rf Io 为反馈信号。
(+)
+
+∞ (+)
+
+
Rs
-
+
ui
(+)
us
+
io RL u o
-
-
uf
Rf
-
根据瞬时极性法判断为负反馈。
(+)
+
+∞ (+)
+
+
Rs
-
+
ui
(+)
us
+
io RL u o
-
-
uf
Rf
-
-
采用输出短路法判断取样方式,令RL为零,输出 电压 U o =0,而输出电流 Io 还在,因此反馈信号仍然 存在,所以为电流反馈。在放大电路的输入端,反馈 信号与输入信号接于不同节点,反馈信号与输入信号 是以电压的形式求和,因此是串联反馈。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第四章负反馈放大电路习题
一、填空
1.多级放大器的耦合方式有()()()三种。
2.通常把放大器在放大倍数允许波动范围内所对应的频率范围称为()。
3.反馈是指放大器的输出端把输出信号的()或者全部通过一定方式送回到放大器的()的过程。
4.反馈放大器是由()和反馈网络两部分组成的,反馈网络是跨接在()和()之间的电路。
5.对共射极电路而言,反馈信号引入到输入端接三极管的发射极上,称作()反馈,若反馈信号引入到输入端接在三极管的基极上称为()反馈。
从输出端来看,反馈网络接在三极管的集电极上称为()反馈。
反馈从三极管的发射极接出,称作()反馈。
6.电压负反馈能稳定(),使放大器的输出电阻();电流反馈能稳定(),使放大器的输入电阻()。
7.为了增大放大器的输入电阻,应引入()负反馈,为了减小放大器的输入电阻应引入的是()负反馈。
8.凡反馈信号使放大器的净输入信号()称为正反馈,凡是反馈信号使放大器的净输入信号()称为负反馈。
9.反馈放大电路的放大倍数只与()有关,而与三极管的()无关。
10.直流负反馈只能稳定放大器的(),交流负反馈才能()放大器的性能。
11.射极输出器的特性归纳为:(1)电压放大倍数();(2)输出电压相位与输入电压相位();(3)输入电阻();(4)输出电阻();(5)具有一定()放大能力和()放大能力。
12.射极输出器作为输入级,是利用()大的特性,放在输出级是利用它的()小的特性。
二.判断
1.多级放大器的通频带比组成它的每级放大器的通频带都窄。
()
2.共集电极电路它具有很高的输入电阻和很低的输出电阻。
()
3.两个单独使用的放大器,电压放大倍数分别为50、60,将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。
()
4.多级放大电路常采用负反馈来提高放大器的电压放大倍数。
()
5.为了提高放大器的输入电阻,可采用电流反馈。
()6.为了稳定放大器的输出电压,可以采用电压反馈。
()7.多级放大电路无论采用哪种耦合方式,静态工作点都不会受到影响。
()
8.负反馈可以使放大器的稳定性提高,还可以消除放大器产生的
失真。
()
9.放大器的反馈电压与输出电压成正比,称作电压反馈。
()
10.负反馈展宽通频带,减小非线性失真,提高放大器的稳定性都是以牺牲增益为代价的。
()
11.串联负反馈是电流反馈,电压反馈都是并联反馈。
()12.射极输出器没有电压放大倍数,所以它不是放大器。
()
三.选择
1.有一多级放大器各级增益分别为20dB,-3dB,30dB,总的增益为()
A 47 d
B B -180 dB
C 53 dB
D 1800dB 2.放大器引入负反馈后,下列说法正确的是()
A 放大倍数下降,通频带不变
B 放大倍数不变,通频
带变宽
C 放大倍数下降,通频带变宽
D 放大倍数不变,通频
带变窄
3.有反馈的放大器的放大倍数()
A 一定提高
B 上定降低
C 不变
D 以上说
法都不对
4.射极输出器从角度看属于()负反馈
A 电压串联
B 电流串联
C 电压并联
D 电
流并联
5.直流负反馈是指()
A 只存在于直接耦合电路的反馈
B 只在放大直流信号时才
有的反馈
C 只存在于阻容耦合电路中的反馈D交流通路中的反馈6.所谓开环是指具有以下主要特点的电路()
A 无信号源
B 无反馈通路
C 无电源
D 无
负载
7.所谓闭环是指具有以下主要特点的电路()
A 考虑信号源的内阻
B 有反馈通路
C 接入电源
D 接
入负载
8.在放大器的通频带内,其电压放大倍数()
A 基本不随信号的频率变化
B 随信号的变化而变化
C 随信号的频率减小而增大
D 以上说法都不对
9.某放大器输入电流为Ii=1.0mA,输出电流为Io=0.1mA,则电流增益为()
A 10d
B B 20 dB
C 30 dB
D 40 dB 10.在放大器中引入直流负反馈后,说法正确的是()A 稳定输出电压 B 稳定电流
C 性能不变化
D 静态工作点稳定性变好四.名词解释
1.反馈:
2.开环放大倍数:
3.闭环放大倍数:
4.反馈系数:
5.正反馈:
6.净输入信号:
五.简答题
1.负反馈有哪几种类型,它们对放大器的输入电阻和输出电阻有什么影响?
2.负反馈的引入对放大器的性能有什么影响?
3.推导开环放大系数和闭环放大系数之间的关系?
五.分析题
1.分析如图所示电路的反馈类型。
(写清分析步骤。
)
2.下图放大电路中,有J、K、M、N四个可接点。
问:
(1)为了提高负载能力,并增大其输入电阻,应连接哪两个点?负反馈类型是什么?(4分)
(2)为了稳定输出电流并减小输入电阻,应连接哪两个点?负反馈类型是什么?(4分)
3.判断下列电路中的反馈类型。
(写清分析步骤)。
