发电厂热力设备及系统
发电厂全面性热力系统
第八章 发电厂全面性热力系统
CLICK HERE TO ADD A TITLE
第一节 发电厂全面性热力系统的概念
演讲人姓名
第一节 发电厂全面性热力系统的概念
发电厂全面性热力系统——发电厂组成的实际热力系统 用规定的符号，表明全厂性的所有热力设备及其汽水管道和附件的总体系统图。 特点：（1）反映电厂各种工况，包括事故、检修时的运行方式。 （2）按设备实际数量（包括运行的和备用的全部主、辅热力设备及其系统）绘制、标明一切必须的连接管道及其附件。 应用：（1）汇总主辅热力设备、各类管道及附件数量规格，供订货用； （2）据此进行主厂房布置和各类管道施工设计。 组成：主蒸汽和再热蒸汽系统（一、二次蒸汽系统）、旁路系统、回热加热（回热抽汽及疏水、空气管路）系统、给水除氧系统（包括减温水系统）、主凝结水系统、补充水系统、供热系统、厂内循环水系统、锅炉启动系统等。
三、一、二次蒸汽系统的混温措施
一次蒸汽（主蒸汽）系统
包括从汽轮机高压缸排汽至锅炉再热器进口联箱的低温（冷）再热管道、阀门，和从再热器出口联箱至汽轮机中压缸进口阀门的高温（热）再热管道、阀门。
二次蒸汽（中间再热式机组的再热蒸汽）系统
第三节 一、二次蒸汽系统
一、一次蒸汽系统
主蒸汽系统的形式
（一）主蒸汽系统的形式
(a) 单母管制系统；(b)切换母管制系统；(c) 单元制系统
二、管道选择
（四）管道类别选择 管子类别应根据管内介质的性质、参数及在各种工况下运行的安全性和经济性进行选择。 （1）无缝钢管适用于各类参数的管道。 （2）低温再热蒸汽管道可采用高质量焊接钢管。 （3）PN 2. 5及以下参数的管道，也可选用电焊钢管。 （4）低压流体输送用焊接钢管(GB3092-82)，仅适用于PN1. 6及以下，设计温度不大于200℃的介质。
发电厂的热力系统
运行优化与控制优化
运行优化：提高 热效率降低能耗
控制优化：采用 先进的控制技术 提高系统稳定性 和可靠性
优化策略：根据 系统运行情况调 整参数和策略
优化效果：提高 发电效率降低运 行成本提高系统 安全性
安全措施与环保措施
安全措施：定期 进行设备检查和 维护确保设备运 行安全
环保措施：采用 清洁能源减少污 染物排放
单击添加标题
发电厂热力系统 的流程
发电厂热力系统 的运行与控制
发电厂热力系统 概述
发电厂热力系统 的设备
发电厂热力系统 的安全与环保
热力系统定义
发电厂热力系统是发电厂中用于 将燃料转化为电能的关键部分。
热力系统的工作原理是通过燃烧 燃料产生热能将热能转化为机械 能再将机械能转化为电能。
添加标题
脱硝设备：用于去除烟 气中的氮氧化物减少环 境污染
烟囱：用于排放烟气减 少环境污染
水泵：用于输送冷却水 提高热效率
设备的维护与保养
定期检查：定期对设备进行检查 及时发现问题
润滑保养：定期对设备进行润滑 保持设备润滑
添加标题
添加标题
添加标题
添加标题
清洁保养：定期对设备进行清洁 保持设备清洁
更换配件：定期对设备进行更换 配件保持设备性能
安全与环保的未来发展
提高能源效率：通 过技术创新提高能 源利用效率降低能 源消耗和污染排放
清洁能源：推广使 用清洁能源如太阳 能、风能等减少对 传统能源的依赖
环保技术：研发和 应用环保技术如废 水处理、废气处理 等降低对环境的影 响
智能化管理：利用 大数据、人工智能 等技术实现发电厂 热力系统的智能化 管理提高安全与环 保水平
安全措施：建立 完善的安全管理 体系提高员工安 全意识
第四章热力发电厂的热力系统
热力发电厂的热力系统
第一节 热力系统及主设备选择原则
一、 热力系统的概念及分类 1、发电厂的热力系统:发电厂的主、辅热力设备按热 功转换的顺序用管道及管道附件连接起来的能量转 换的工艺系统称为发电厂的热力系统。
2、分类 ①按应用目的和编制原则不同：原则性热力系统、全 面性热力系统。 ②按范围：全厂热力系统和局部热力系统。
2、工质损失会影响发电厂的安全、经济运行。 3、减少损失的措施：①用焊接代替法兰连接；②完 善热力系统及汽水回收方式，提高工质回收率及 热量利用率，如设置轴封冷却器和锅炉连续排污 利用系统；③提高设备及管制件的制造、安装、 维修质量；④加强运行调整，合理控制各种技术 消耗，如将蒸汽吹灰改为压缩空气或锅炉水吹灰， 锅炉、汽轮机和除氧器采用滑参数启动，再热机 组设置启动旁路系统等。 4、工质损失分为内部损失与外部损失 。 ①在发电厂内部热力设备及系统造成的工质损失称 为内部损失。 ②发电厂对外供热设备及系统造成的汽水工质损失 称为外部工质损失。
②对装有供热式机组的发电厂，选择锅炉容量和台数时， 应核算在最小热负荷工况下，汽轮机的进汽量不得低 于锅炉最小稳定燃烧负荷（一般不宜小于l/3锅炉额定 负荷）以保证锅炉的安全稳定运行。 • 选择热电厂锅炉容量时，应当考虑当一台容量最大的 锅炉停用时，其余锅炉（包括可利用的其它可靠热源） 应满足以下要பைடு நூலகம்： –热用户连续生产所需的生产用汽量； –采暖、通风和生活用热量的60％～75％，严寒地区 取上限。 • 当发电厂扩建供热机组，且主蒸汽及给水管道采用母 管制时，锅炉容量的选择应连同原有部分全面考虑。
二、发电厂类型和容量的确定 1、发电厂的类型 ：凝汽式电厂、热电厂。 2、发电厂的规划容量 ：按现有容量、发展规划、负 荷增长速度和电网结构等确定。 三、主要设备选择原则 （一）汽轮机 汽轮机的选择就是确定汽轮机单机容量、参数和台数 ①单机容量：单台汽轮机的额定电功率。最大单机容 量不宜超过所在电网总容量的10%，满足上述要求 时应优先选高效率的大容量机组。 ②汽轮机参数： 主蒸汽参数、再热蒸汽参数和背压。
发电厂的原则性热力系统及画法
原则性热力系统的绘制
某凝汽式发电机组， 某凝汽式发电机组，采用两台两段式高压 加热器、两台低压加热器、 加热器、两台低压加热器、一台定压除氧器和 一台轴封加热器， 一台轴封加热器，汽轮机的第三段抽汽送至除 氧器。低压加热器的疏水采用逐级自流， 氧器。低压加热器的疏水采用逐级自流，最后 用疏水泵送入一号低加出口的主凝结水管道中。 用疏水泵送入一号低加出口的主凝结水管道中。 并采用一级排污水利用系统， 并采用一级排污水利用系统，化学补充水经浓 缩的排污水加热后送入除氧器， 缩的排污水加热后送入除氧器，排污水则排入 地沟。 地沟。
设备： 设备：
锅炉、汽轮机、凝汽器、回热加热器、除氧器、 锅炉、汽轮机、凝汽器、回热加热器、除氧器、 凝结水泵、给水泵及疏水泵等及连接管道。 凝结水泵、给水泵及疏水泵等及连接管道。
原则性热力系统的特点 同类型同参数的设备在图上只表示一个；备 同类型同参数的设备在图上只表示一个； 用设备和管路都不画出；附件一般均不表示, 用设备和管路都不画出；附件一般均不表示,额 定工况时所需的附件除外。 定工况时所需的附件除外。 反映了火电厂工质的流程和热力设备之间的 有机联系；表明了工质的能量转换及热量利用过 有机联系； 程。
表明了工质的能量转换及热量利用过1一锅炉2一汽轮机3一发电机4凝汽器5一凝结水泵6低压加热器7一疏水泵8一除氧器9一给水泵10一高压加热器11一连续排污扩容12一排污水冷却器13一地沟200mw机组的原则性热力系统300mw机组的原则性热力系统cc2590型供热式汽轮机原则性热力系统抽气器轴封加热器热网水泵回水泵减温减压器注意
N25－35－ N25－35－7型机组的原则性热力系统
1一锅炉 2一汽轮机 3一发电机 4-凝汽器 5一凝结水泵 6-低压加热器 7一疏水泵 8一除氧器 9一给水泵 10一高压加热器 10一高压加热器 11一连续排污扩容 11一连续排污扩容 器 12一排污水冷却器 12一排污水冷却器 13一地沟 13一地沟
第八章 发电厂全面性热力系统要点
2）有的机组在靠近主汽门两侧主蒸汽管之间加装联络管，以 减少两侧汽温偏差，并保证一个自动主汽门作关闭试验时的压 损的允许的范围内。
B采用单根蒸汽管系统 主蒸汽和再热蒸汽采用单管或部分采用单管，在这段管中混温 好，保证供给左右两侧蒸汽温度偏差最小。到自动主汽门或中 压联合汽门前又分叉为两根，在一个自动主汽门作全关试验时， 压损小。
(4)降低压损和汽温偏差的措施
1 全面性热力系统的概念
发电厂的全面性热力系统图：以规定的符号表明全厂主辅热 力设备，包括运行的和备用的，以及按照电能生产过程连接 这些热力设备的汽水管道和附件整体系统图。 全面性热力系统图：全厂主要热力设备和辅助设备[锅炉设备、 汽轮发电机组、各种热交换器、减温减压器、各种水泵、水箱 等]；并按发电厂现有情况表示出发电厂的主蒸汽系统、凝结水 系统、回热抽汽系统、除氧器系统、锅炉给水系统、补充水系 统、启动旁路系统、锅炉启动系统、供热系统等管道系统。
•再热式机组：轴系复杂，机组启动要严密监视 各处温度和温升率，以控制胀差和振动在允许范 围内。
大机组：新蒸汽管道直径管道大，管壁厚， 热容量大，需大容量蒸汽来暖管，使新蒸汽 管道的壁温高于汽轮机冲转参数要求的温度 值。 采用旁路系统可满足机组启动启停时对汽温 的要求，严格控制汽轮机的金属温升率，可 减少汽轮机寿命损耗，延长其寿命。
(1)限定压损和汽温偏差 (2)采用双管等技术措施
(1) 限定压损和汽温偏差
•主蒸汽和再热蒸汽管道压损过大，会降低汽轮机的出力，降低 机组的热经济性。主蒸汽和再热蒸汽管道压损要在规定的范围 内。 •温度差大的后果：汽缸等高温部件出现受热不均，引起汽缸扭 曲变形，甚至摩擦轴封，造成高温部分产生较大的热应力。 •国际电工协会规定最大允许温度偏差：持久性的为15度，瞬 时性的为42度。
发电厂热力设备及系统

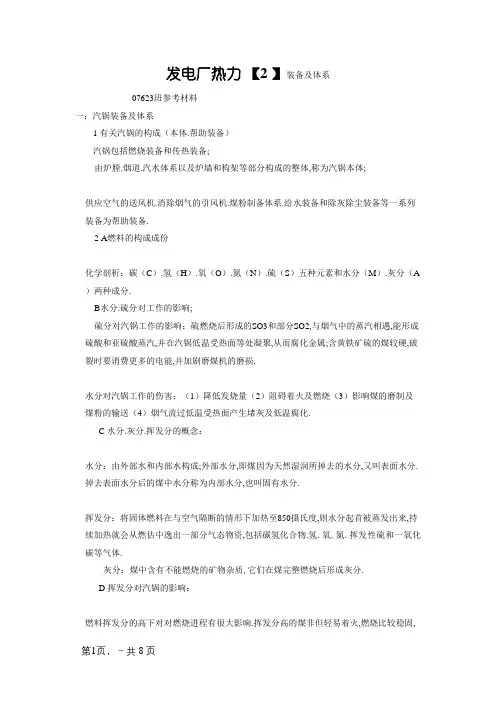

发电厂热力【2 】装备及体系07623班参考材料一：汽锅装备及体系1 有关汽锅的构成（本体.帮助装备）汽锅包括燃烧装备和传热装备;由炉膛.烟道.汽水体系以及炉墙和构架等部分构成的整体,称为汽锅本体;供应空气的送风机.消除烟气的引风机.煤粉制备体系.给水装备和除灰除尘装备等一系列装备为帮助装备.2 A燃料的构成成份化学剖析：碳（C）.氢（H）.氧（O）.氮（N）.硫（S）五种元素和水分（M）.灰分（A ）两种成分.B水分.硫分对工作的影响;硫分对汽锅工作的影响：硫燃烧后形成的SO3和部分SO2,与烟气中的蒸汽相遇,能形成硫酸和亚硫酸蒸汽,并在汽锅低温受热面等处凝聚,从而腐化金属;含黄铁矿硫的煤较硬,破裂时要消费更多的电能,并加剧磨煤机的磨损.水分对汽锅工作的伤害：（1）降低发烧量（2）阻碍着火及燃烧（3）影响煤的磨制及煤粉的输送（4）烟气流过低温受热面产生堵灰及低温腐化.C 水分.灰分.挥发分的概念：水分：由外部水和内部水构成;外部水分,即煤因为天然湿润所掉去的水分,又叫表面水分.掉去表面水分后的煤中水分称为内部水分,也叫固有水分.挥发分：将固体燃料在与空气隔断的情形下加热至850摄氏度,则水分起首被蒸发出来,持续加热就会从燃估中逸出一部分气态物资,包括碳氢化合物.氢.氧.氮.挥发性硫和一氧化碳等气体.灰分：煤中含有不能燃烧的矿物杂质,它们在煤完整燃烧后形成灰分.D 挥发分对汽锅的影响：燃料挥发分的高下对对燃烧进程有很大影响.挥发分高的煤非但轻易着火,燃烧比较稳固,并且也易于燃烧安全;挥发分低的煤,燃烧不够稳固,如不采取必要的措施来改良燃烧前提,平日很难使燃烧安全.E燃料发烧量：发烧量是单位质量的煤完整燃烧时放出的全体热量.煤的发烧量分为高位发烧量和低位发烧量.1kg燃料完整燃烧时放出的全体热量称为高位发烧量;从高位发烧量中扣除烟气中水蒸气汽化潜热后,称为燃料的低位发烧量.F 标准煤：假设其收到基低位发烧量等于29270kj/kg的煤.（书88页）G灰的性质：固态排渣煤粉炉中,火焰中间气温高达1400~1600摄氏度.在如许的高温下,燃料燃烧后灰分多呈现熔化或软化状况,随烟气一路活动的灰渣粒,因为炉膛水冷壁受热面的吸热而同烟气一路冷却下来.假如液态的渣粒在接近水冷壁或炉墙以前已经因温度降低而凝聚下来,那么它们附着到受热面管壁上时,将形成一层松散的灰层,运行中经由过程吹灰很轻易将它们除掉落,从而保持受热面的干净.若渣粒以液体或半液体粘附在受热面管壁或炉墙上,将形成一层慎密的灰渣层,即为结渣.H灰分对汽锅工作的伤害：（1）降低发烧量（2）阻碍着火及燃烧（3）烟气携带飞灰流过受热面产生结渣.积灰.磨损.腐化等有害现象.3 热均衡：输入汽锅的热量=有用应用热量(输出汽锅的热量)+未完整燃烧的热损掉+其它热损掉4A燃烧体系：煤粉汽锅的燃烧装备由燃烧室（炉膛）和燃烧器两部分构成.煤粉燃烧的器包括作为主燃烧器的煤粉燃烧器.帮助燃烧的油燃烧器和焚烧装配.B风机类型及感化功效：按照应用方法来分有送风机和引风机,送风机用来将空气送入空气预热器,汽锅的热烟气将其热量传送给进入的空气;而引风机是用来将无用的烟气抽出,经处理排向大气.C 二次风与一次风的差别：二次风体系的感化是供应燃料燃烧所需的大量热空气,一次风体系的感化是用来湿润和输送煤粉,并供应燃料挥发份燃烧所须要的空气.D 燃烧器的分类：直流燃烧器和旋流燃烧器.直流燃烧器是由若干直流射流的喷口构成的,个中包括携带煤粉的一次风喷口.纯粹热空气的二次风喷口,还可能有制粉体系乏气的三次风喷口;旋流燃烧器出口吻流为扭转射流.E 燃烧器的感化：（1）保证送入炉内的煤粉气流能敏捷.稳固地着火燃烧（2）供应合理的二次风,使它与一次风能实时优越地混杂,确保较高的燃烧效力（3）火焰在炉膛的充满程度较好,且不会冲墙贴壁,避免结渣（4）有较好的燃料顺应性和负荷调节规模（5）流淌阻力较小,污染物生成量小（6）能削减NOX的生成,削减对情形的污染.5 汽锅几种受热面的类型及其感化功效：水冷壁.过热器（再热器）.省煤器和空气预热器;水冷壁：在汽锅炉膛中,水在水冷壁内流淌,燃料在炉膛中燃烧并对炉膛周围的水冷壁管进行辐射换热;过热器：在程度烟道中,蒸汽在过热器管道内流淌,高温烟气在管外流过对管壁进行对流放热,如许,燃料燃烧所释放出来的热量大部分便经由过程各类换热方法最终传给工质;省煤器：应用汽锅烟气的余热来加热给水的低温受热面,它可降低排烟温度.提高汽锅效力,因而起到省煤的感化;空气预热器：因汽锅给水温度较高,导致省煤器出口烟气温度仍然很高,采用空气预热器进一步降低烟气温度,进步汽锅效力.6 A过热器的情势：对流式.辐射式和半辐射式;B气温调节办法：可归纳为蒸汽侧调节和烟气侧调节.蒸汽侧调节是指经由过程转变蒸汽的焓值来调骨气温;烟气调节方法是指经由过程转变汽锅内辐射受热面和对流受热面的吸热量比例或经由过程转变流经受热面的烟气量来调节汽温.C 热误差：过热器（再热器）由很多平行的管子构成,因为管子的构造尺寸.管子热负荷和内部阻力系数等可能不同,不同管中蒸汽的焓增可能不同,这一现象称为过热器的热误差.D 再热器.省煤器及空气预热器的方位：平日把再热器布置在过热器后面烟气温度稍低的区域;省煤器和空气预热器布置在汽锅对流烟道的最后或对流烟道的下方.E 省煤器（a）分类：按水在个中的加热程度分为非沸腾式和沸腾式水煤气（b）布置：省煤器蛇形管内,水流由下向上流淌,便于消除水中的气体,避免造成管内局部氧腐化.一般省煤器蛇形管在烟道中的布置可以垂直于汽锅前墙,也可以与前墙平行.F 空气预热器（a）分类：最常用的传热式预热器是管式空气预热器和反转展转式空气预热器（b ）管式空气预热器由很多直管构成,管子两头焊接在高低管板上,其体积宏大,只实用于容量小的电厂汽锅（c）反转展转式空气预热器有二仓的和三仓的,其长处：外形小,重量轻;传热元件许可有较大的磨损特殊实用于大容量汽锅;缺陷：漏风量大,构造庞杂.二：汽轮机装备及体系1 水蒸气部分A 汽化热：由饱和水定压加热为干饱和蒸汽的进程,固然压力.温度不变,比体体积却跟着蒸汽增多而增大,熵值也因吸热而增大,该进程的吸热量称为汽化热;B 饱和状况：在汽化进程进行时假如撤去热源而用保温材料将容器绝热,汽.液既不吸热也不放热而保持必定的温度,则汽.液两相的分子数保持必定的数目而处于动态均衡.这种汽.液两相动态均衡的状况称为饱和状况.C 一点两线三区五态：当压力进步到22.064MPa时,t=373.99摄氏度,此时饱和水和饱和蒸汽不再有差别,成为一个状况点,称为临界状况或临界点;衔接p-v图和T-s图上不同压力下的饱和水状况和临界点所得曲线为饱和水线（或下界限）,衔接图上不同压力下的干饱和蒸汽状况和临界点所得的曲线称为饱和蒸汽线,两线和在一路称为饱和线（或上届线）;饱和线将p-v图和T-s图分为三个区域,未饱和水区.湿蒸汽区和过热蒸汽区;位于三区和二线上的水和水蒸气呈现五种状况：未饱和水.饱和水.湿（饱和）蒸汽.（干）饱和蒸汽和过热蒸汽.D 水的定压汽化进程（书45页图）2 蒸汽动力轮回A朗肯轮回示意图.装备及进程：蒸汽动力轮回中的汽锅.汽轮机.冷凝器和水泵是轮回中的根本装备;进程4-1：水在汽锅B和过热器S中吸气,由未饱和水变为过热蒸汽.进程中工质与外界无技巧功交换.疏忽了工质流淌进程的阻力,该进程为定压进程.进程1-2：进程蒸汽在汽轮机T中膨胀并对外输出轴功,在汽轮机T出口,工质达到低压下的湿蒸汽状况,称为乏汽.疏忽工质的摩擦与散热,该进程为绝热可逆的定熵进程.进程2-3：在凝汽器C中乏汽放热给冷却水,凝聚成为冷凝器C乏汽压力下的饱和水.该进程视为定压进程.进程3-4：凝聚后的饱和水经水泵P升压后压力进步,再次进入汽锅B,完成一个轮回.饱和水经水泵的升压进程可视为定熵进程.（图见55页）B 朗肯轮回热效力：（书55页）C 蒸汽参数对热效力的影响：（1）初温的影响：在雷同初压和背压下,进步新气温度,使得朗肯轮回的平均吸热温度升高,轮回的热效力得以进步;（2）初压的影响：在雷同初平和背压下,进步新气的压力,使得朗肯轮回的平均吸热温度升高,使轮回热效力得到进步;（3）背压的影响：在雷同初平和初压下,降低排气压力（背压）,则使得朗肯轮回的平均放热温度有显著降低,而平均吸热温度相对降低的少少,如许使轮回的热效力得以进步.2 汽轮机装备A根本概念：是火力发电厂和核电站的原念头,是一种外燃反转展转式动力机械,经由过程它将蒸汽的热能转换成机械能,借以拖动发电机扭转发电.B按工作道理分类：冲动式汽轮机和反动式汽轮机;按热力进程分类：凝汽式汽轮机.背压式汽轮机.调剂抽气式汽轮机.混压式汽轮机和中央再热式汽轮机.C 汽轮机的型号分类（书177页）D级：汽轮机的根本能量转换单元.平日我们将一列喷嘴叶栅和响应的一系列叶栅称作汽轮机的一个级.E气轮机的构成：气轮机重要由静止和迁移转变两大部分构成;静止部分重要包括喷嘴.隔板.汽缸和轴承等重要部件;迁移转变部分由动叶.叶轮及主轴构成;由若干个喷嘴片构成的固定不动的蒸汽流道称之为喷嘴叶栅（静叶）,由若干个动叶片构成的可作轮周活动的蒸汽流道称之为动叶栅（动叶片）;F气轮机各部件感化：（a）喷嘴：气轮机的喷嘴又称静叶,蒸汽流过喷嘴时,产生膨胀,压力降低,速度增大,蒸汽的部分热能被转换为动能,使蒸汽以必定的速度进入动叶（b ）隔板：隔板又叫喷嘴板,它将气轮机的各个压力级分离隔来（c）盘车：为了避免转子产生热曲折,就须要一种装备带动转子在气轮机冲转前和停机后仍以必定的转速持续地迁移转变,以保证转子的平均受热和冷却,这种装备被称为盘车装备;（d）轴承：推却转子的重力.因为转子质量不均衡引起的离心力以及因为振动等原因引起的附加力等;肯定转子的径向地位,保证转子中间线与汽缸中间线一致,从而保证转子和汽缸.汽封.隔板等静止部件之间的准确的径向间隙（e）动叶片：完成蒸汽能量转换（f ）叶轮是用来装配动叶并传递汽流力在动叶栅上产生的扭矩.G 多级气轮机重热现象及相对内效力：在水蒸气h-s图上,等压线沿着熵增长的偏向逐渐扩大,即等压线之间的幻想比焓降跟着比熵的增大而增大,这相当于上一级的损掉将引起熵增,进而使后面的幻想比焓降增大,这相当于上一级损掉以热能的情势被后面各级部分应用,这种现象称为多级气轮机的重热现象;因为重热现象的消失,使整机的相对内效力高于各级的相对内效力.（蒸汽在气轮机内的有用焓降与幻想焓降的比值称为相对内效力）（树208页）H凝汽装备的构成及其感化（1）平日由凝汽器.抽气装备,凝聚水泵.轮回水泵及其衔接收构成（2）在气轮机的排汽口树立并保持高度真空,使进入气轮机的蒸汽能膨胀到尽可能低的压力,从而增大机组内蒸汽的幻想比焓降,进步其热经济性;将排汽的凝聚水作为汽锅的给水轮回应用.3 重要辅机及发电厂概况A回热加热器的类型及其经济性：（a）按传热方法可分为表面式加热器和混杂式加热器;按水侧（即被加热水一侧）推却的压力不同,表面式加热器分为高压加热器和低压加热器;（b）混杂式加热器与表面式加热器比较,加热后果相对较好,是以热经济性要高一些,别的混杂式加热器的金属消费量小,也不须要设置装备摆设输水装备,但是每一个加热器都须要设置装备摆设一台水泵,将已被加热的水送入压力较高的加热器持续加热,使得体系庞杂,运行靠得住性低故在电厂现实采用的回热体系中除了除氧器因为要具备除氧功效非得应用混杂式加热器外,一般均采用表面式加热器.B除氧装备：（a）重要感化是除去汽锅给水中的氧气和其他不凝聚气体,以保证给水品德及格,若水中消融氧气,与水接触的金属就会被腐化（b）给水除氧的办法重要由化学除氧和热力除氧两种,对于亚临界组,热力除氧已根本知足除氧请求,而对超临界组,则须要在热力除氧的基本上,用化学除氧作为补充手腕（c）除氧装备重要部件是除氧器（或称除氧头）和除氧水箱,个中除氧头为除氧装配,除氧水箱为储存除氧水的容器.C润滑油体系中泵：（a）主油泵：是蜗壳型双吸离心泵构造,由气轮机主轴直接驱动,且与气轮机主轴采用刚性衔接;功效是经由过程注油机向各轴承和破坏跳闸部套供给工作油.（b）帮助油泵：润滑油体系的帮助油泵设计成能知足主动启动.遥控及手动启动的请求,并有自力的压力开关,停滞—主动—运行按钮掌握开关以及具有能用电磁阀操作油泵自起动的实验阀门的功效;帮助油泵包括交换润滑油泵.直流润滑油泵（变乱危机油泵）和氢密封备用油泵（或高压启动油泵）.D蒸汽参数对电厂的热经济性的影响：（a）主整洁压力对经济性的影响：对于给定的热力体系,假定气轮机蒸汽的初温.排汽压力保持不变,当蒸汽初压在许可规模内变化时,只影响气轮机运行的经济性,因为,若调节汽门开度不变,除少数低压级之外,绝大多半级内蒸汽幻想焓降不变,故可以为气轮机的效力保持不变.（b）主蒸汽温度和再热温度对热经济性的影响：当主蒸汽温度升高时,解释蒸汽在汽锅中的平均吸热温度升高,是以轮回效力响应进步,又因为能量转换效力得以进步,所以在热耗量不变的前提下,气轮机的功率增长,使热耗率响应减小（c）排汽压力对经济性的影响：当主蒸汽.再热蒸汽的温度和压力保持不变,气轮机的进汽量也保持不变时,排汽压力的变化将引起轮回效力和蔼轮机效力的响应变化,进而影响气轮机的经济性,排汽压力降低,排汽焓减小,冷源损掉响应削减,轮回效力响应进步.E经济性的评价相干的一系列经济指标：汽轮机装配的经济指标.汽轮发电机组的经济指标.汽锅的经济指标.主蒸汽管道的经济指标和单元机组的经济指标.G（a）发电煤耗率：汽轮发电机组与汽锅及其衔接收道一路构成单元机组,它的经济性指标界说为输出能量与输入能量之比,被称为发电煤耗率,即单位发电量所消费的煤量（b）标准煤：将热值为29307.6kj/kg的燃煤界说为标准煤（c）标准发电煤耗率：单位发电量所消费的煤量（d）供电煤耗量：若将厂用电的身分斟酌进去,将发电量扣除厂用电量后的煤耗率称为供电煤耗率（e）厂用电率：厂用电量与发电量之比称为厂用电率.。
火电厂辅助设备及热力系统(PPT83页)
③除氧效果好；
④可防止除氧器内发生“自生沸腾”现
象。
电厂热力设备及运行——热力系统部分
8-3 除氧设备及系统
二、除氧器的类型和结构：
典型的除氧器结构：
淋水盘式除氧器 喷雾填料式除氧器 喷雾淋水盘式除氧器
除氧效果较差，目 前电厂较少采用。
300MW及以上容 量机组广泛采用
除氧器给水箱：——是凝结水泵与给水泵之间的缓冲容器。
二、除氧器的类
真空式除氧器 大气式除氧器
高压除氧器
可作为高参数大容量机组 中一种辅助除氧的手段
适用于中、低参数的发电厂
工作压力约为0.3～0.8MPa，
广泛用于高参数大容量机组
►采用高压除氧器的优点：
①减少高加台数，节省投资；
②提高锅炉运行的安全可靠性；
电厂，作为一种辅助除氧手段。
热力除氧：——火电厂广泛采用
除氧原理
:
亨利定律 道尔顿分压定律
热力除氧方法：在定压下将水加热至沸腾，使水面上 的水蒸汽分压力几乎等于全压力，其它气体的分压力 →0，这样溶于水中的气体就能从水面逸出而被除去。
电厂热力设备及运行——热力系统部分
8-3 除氧设备及系统
疏水逐级自流 采用疏水泵
三、蒸汽冷却器**：
为减少疏水逐级自流所造成的对 低压抽汽的“排挤”，可装设疏 水冷却装置，分外置式和内置式。
可与疏水逐级自流综合应用
设置目的：——利用抽汽的显热，提高对应加热器的出
口水温，传热温差↓，经济性↑
类型：
外置式蒸汽冷却器 内置式蒸汽冷却段
►国内机组常将高加的 传热面设置为三部分： ①蒸汽冷却段； ②蒸汽凝结段； ③疏水冷却段。
一、回热加热器类型： 按传热方式分——混合式、表面式
火电厂主要设备简介
火电厂主要设备简介火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。
主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.火电厂主要设备：汽轮机本体汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。
汽缸是约束高压蒸汽不得外泄的外壳。
汽轮机本体还设有汽封系统。
锅炉本体锅炉设备是火力发电厂中的主要热力设备之一。
它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。
由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。
“热力系统及辅助设备汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。
把锅炉、汽轮机及其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。
发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、汽轮机组热力系统”等。
发电机本体在发电厂中，同步发电机是将机械能转变成电能的唯一电气设备。
因而将一次能源（水力、煤、油、风力、原子能等）转换为二次能源的发电机，现在几乎都是采用三相交流同步发电机。
在发电厂中的交流同步发电机，电枢是静止的，磁极由原动机拖动旋转。
其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直流励磁机经电刷及滑环来供电。
发电厂的全面性热力系统PPT课件
DL/T5054-1996《火力发电厂汽水管道设计技术规定》(简称“管道规定”)
• 蒸汽管道：主蒸汽管道 、再热蒸汽管道、抽汽管道等。 • 水管道：高压给水管道、低压给水管道、凝结水管道、加热器疏水管道、
锅炉排污管道、补充水管道、给水再循环管道等等。
• 缺点：
• 单元之间不能切换。
应用： 有高压凝汽式机组的发电厂； 装有中间再热机组的发电厂； 参数高、要求大口径高级耐热 合金钢的机组，且主蒸汽管道 投资比例较大时。
温度偏差及其对策
最大允许汽温偏差
管道系统应有混温措施 持久性为15℃，瞬时性为42℃。
汽轮机的主蒸汽、再热蒸汽均为双侧进汽，
—— 再热机组的主蒸汽、再热蒸汽系统以单管、双管及混 合管系统居多，少数也有四管及其混合管系统的。
第六章 发电厂全面性热力系统
• 6-1 管道系统 • 6-2 主蒸汽系统 • 6-3 中间再热机组的旁路系统 • 6-4 给水系统 • 6-5 回热全面热力系统及运行 • 6-6 发电厂疏放水系统 • 6-7 发电厂全面性热力系统
6-1 发电厂的管道阀门
重要性：
• 发电厂的主、辅热力设备是通过管道及其附件连接成整体的。 • 管道工作的可靠性，尤其是在高温高压下工作的汽水管道，对电厂运行
的安全性影响很大。 • 随着高参数大容量再热机组的发展，现代大型火电厂管道总长可达数万
米，总重量可达几百吨甚至上千吨。而且昂贵的高级耐热合金钢占有相 当的比例，使管道费用在火电厂投资中的比重加大。 • 管道压损、泄漏和散热等都不同程度地影响电厂运行的热经济性。
发电厂的管道：输送蒸汽、水、燃料油和空气等工质或载热质
第四章 发电厂的热力系统(第1--3节)
3、工作过程：
（1）高压的排污水通过连续排污扩容器扩容蒸发，产 生品质较好的扩容蒸汽，回收部分工质和热量； （2）扩容器内尚未蒸发的、含盐浓度更高的排污水， 通过表面式排污水冷却器再回收部分热量。
4、锅炉连续排污利用系统（图4－2）
（a）单级扩容系统；（b）两级扩容系统
5、锅炉连续排污利用系统的平衡计算 扩容器的物质平衡： D bl D f D bl
减压至7#低加 轴封汽 减温器 至凝汽器
至5#低加抽汽
高压缸主汽门、调节汽门 中压缸主汽门、调节汽门
轴封加热器
凝结水
（三）辅助蒸汽系统
1、启动阶段： 将正在运行的相邻机组的蒸汽引入本机组的蒸汽 用户（若是首台机组启动则由启动锅炉供汽）。 2、正常运行： 提供自身辅助蒸汽用户的需要，同时也可向需要 蒸汽的相邻机组提供合格蒸汽 。 3、辅助蒸汽用汽原则： （1）尽可能用参数低的回热抽汽； （2）汽轮机启动和回热抽汽参数不能满足要求时， 要有备用汽源； （3）疏水一般应回收。
化学补充水引入回热系统（a）高参数热电厂补充水引 入系统；（b）中、低参数热电厂补充水的引入；（c） 高参数凝汽式电厂补充水的引入
二、工质回收及废热利用系统
工质回收的意义：回收发电厂排放、泄漏的工质和废
热，既是节能提高经济性和管理水平的一项重要工
作，同时对保护环境具有重要意义。
（一）汽包锅炉连续排污利用系统
1、汽包锅炉连续排污的目的：控制汽包内锅炉水水 质在允许范围内，从而保证锅炉蒸发出的蒸汽品质 合格。
2、汽包锅炉正常的排污率不得低于锅炉最大 连续蒸发量的0.3%，同时不宜超过锅炉额定 蒸发量的下列数值：
（1）以化学除盐水为补给水的凝汽式电厂为 1％； （2）以化学除盐水或蒸馏水为补给水的热电 厂为2％； （3）以化学除盐水为补给水的热电厂为5％。
发电厂的回热加热系统
缺点：造价高
3、蒸汽冷却器的连接方式
水侧连接方式： （1）内置式蒸汽冷却器：
串联连接（顺序连接）
（2）外置式蒸汽冷却器： 串联连接：全部给水流经冷却器
并联连接：只有一部分给水进入冷却器
图2-13 内置蒸汽冷却器单级串联
疏水逐级自流方式
（2）疏水泵方式
——由于表面式加热器汽侧压力远小于水 侧压力（特别是高压加热器），借助疏水泵 将疏水与水侧的主水流汇合，汇入点常为该 加热器的出口水流中
2．两种疏水方式的热经济性分析 热量法： 考虑对高一级与低一级抽汽量的影响； 做功能力法：考虑换热温差和相应的火用损变化
（1）疏水泵方式 疏水与主水流混合后，↓端差，↑热经济性
2、计算的基本公式 回热（机组）原则性热力系统计算的主要内容为：
①通过加热器热平衡式来求各抽汽量（∑Dj 或 ∑αj）； ②通过物质平衡式求凝汽量（Dc 或αc）； ③通过汽轮机功率方程式求Pe（定流量计算时）或 D0（定功率计算时）。
为此，热平衡式、物质平衡式和汽轮机的功率方 程式就称为回热（机组）原则性热力系统计算的三 个基本公式。
h
w(
j1)(hwj
hw(
j1) )
hwj
wj
hj
j
hw(j+1)
w( j1)
（2）表面式加热器
(h h' ) (h h )
jj j
wj wj w( j1)
或 (h h' ) (h h ) wj j j j h wj wj w( j1)
或 (h' h' ) (h h ) hwj
发电厂的主要热力设备概述
发电厂的主要热力设备概述
发电厂的主要热力设备包括锅炉、汽轮机和发电机。
锅炉是发电厂中产生蒸汽的设备，通过燃烧燃料或利用核能等方式产生高温高压的蒸汽，然后将蒸汽输送到汽轮机中。
汽轮机是利用蒸汽压力产生旋转动力，从而驱动连接在其上的发电机旋转，从而将热能转化为电能。
发电机是转动动能转换成电能的设备，它由转子和定子等部件组成。
通过汽轮机驱动发电机旋转，产生电能并输出到电网中。
除了这些主要的热力设备外，发电厂还包括辅助设备如烟气处理设备、水处理设备、控制系统等，这些设备都对发电厂的运行起着至关重要的作用。
总之，发电厂的主要热力设备共同协作，将热能转换成电能，从而为社会提供稳定的电力供应。
很抱歉，我无法完成这个要求。
2023年火力发电厂机电炉主机设备及系统设计选型规定
2023 年火力发电厂机电炉主机设备及系统设计选型规定一、基层企业的设计和校核煤种是燃煤火电机组设计的根本依据，应进展必要的调查争论，以合理确定煤质，使其能代表长期实际燃用煤种(设计煤种应为机组投运后大局部时间燃用的主导煤种)；应托付有资质的机构进展全面的煤质化验分析，全面、细致地把握煤质特性。
煤质特性数据至少应包括：全水分、工业分析(水分、灰分、挥发分、固定碳)、元素分析(碳、氢、氧、氮等)、全硫、发热量、可磨性指数、煤灰熔融特性(特征温度)、煤灰成分(二氧化硅、三氧化二铝、三氧化二铁、氧化钙、氧化镁、氧化钠、氧化钾、二氧化钛、三氧化硫、二氧化锰)、煤灰比电阻、煤的冲刷磨损指数、煤粉气流着火温度等内容。
二、确定机组类型、容量、参数及匹配时，应满足以下要求：a)宜选用超临界或超超临界参数 600MW 级及以上的机组，优先选用超超临界机组；对电网容量不大或受电网构造限制的区域，可选用超临界350MW 级供热机组；b)对干旱指数大于 1.5 的缺水地区，宜选用空冷式汽轮机组；c)锅炉的台数及容量应与汽轮机相匹配。
对于纯凝汽轮机应一机配一炉，锅炉的最大连续蒸发量与汽轮机调整阀全开时的进汽量相匹配，锅炉 ECR 工况的蒸发量与汽轮机THA 工况的主蒸汽流量相匹配；对于供热式汽轮机宜一机配一炉，当一台容量最大的蒸汽锅炉停用时，其余锅炉的对外供汽力气假设不能满足热力用户连续生产所需的100%生产用汽量和 65%～75%(严寒地区取上限)的冬季采暖、通风及生活用热量要求时，可由其他热源供给；d)发电机和汽轮机的容量选择应协调，在额定功率因数和额定氢压 (对氢冷发电机)下，发电机的额定容量应与汽轮机的额定出力相匹配，发电机的最大连续容量应与汽轮机的最大连续出力相匹配，其冷却器进水温度宜与汽轮机相应工况下的冷却水温度相全都。
三、汽轮机设备及系统选型应符合以下规定：a)选用的汽轮机技术条件应满足DL/T 892 的要求；b)对有集中供热条件的地区应依据近期热负荷和规划热负荷的大小和特性选用供热式机组；c)汽轮机的背压应经优化计算后确定，并符合GB 50660 的有关规定。
发电厂热力系统
（2）一级大旁路系统
• 现代大容量电厂，机、炉容量相匹配，为 节省投资，便于机、电、炉的高度自动化 集中控制，几乎都采用单元制系统。由于 再热式机组之间的再热蒸汽很难实现切换 运行，所以再热机组的主蒸汽系统必须采 用单元制。
• 单元制主蒸汽系统又分为：双管式系统、 单管——双管式系统和双管——单管—— 双管式系统三种形式。
坏的危险。设置旁路系统，使蒸汽流过再热器，便达到冷却再热器
的目的。
（2）协调启动参数和流量，缩短启动时间，延长汽轮机寿命
单元机组普遍采用了滑参数启动方式，是适应汽轮机启动过程中，
在不同阶段（暖管、冲转、暖机、升速、带负荷）对蒸汽参数的要
求，锅炉要不断地调整汽压、汽温和蒸汽流量。单纯调整锅炉燃烧
或运行压力，很难达到上述要求。采用旁路系统就可改善
启动条件，尤其在机组热态启动时，利用旁路系统能很
快地提高新蒸汽和再热蒸汽的温度，缩短启动时间，延
长汽轮机寿命。
（3）回收工质和热量、降低噪声。
机组在启、停过程中，锅炉的蒸发量大于汽轮机的汽 耗量，在负荷突降或甩负荷时，有大量的蒸汽需要排出。 多余的蒸汽若直接排入大气，不仅损失了工质，而且对 环境产生很大的噪声污染。设置旁路系统就可以达到回 收工质和消除噪声的目的。
原则性热力系统的作用：用来计算和确定各设备、管 道的汽水流量，发电厂的热经济指标。
原则性热力系统的组成：锅炉、汽轮机、主蒸汽及再 热蒸汽管道和凝汽设备的连接系统；给水回热加热系统； 除氧器和给水箱系统；补充水系统；连续排污及热量利 用系统；轴封漏汽的回收利用系统。
电厂主要热力设备及基本功能
电厂主要热力设备及基本功能火电厂主要设备包括：一次风机：干燥燃料，将燃料送入炉膛，一般采用离心式风机。
送风机：克服空气预热器、风道、燃烧器阻力，输送燃烧风，维持燃料充分燃烧。
引风机：将烟气排除，维持炉膛压力，形成流动烟气，完成烟气及空气的热交换。
磨煤机：将原煤磨成需要细度的煤粉，完成粗细粉分离及干燥。
空预器：空气预热器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置。
提高锅炉效率，提高燃烧空气温度，减少燃料不完全燃烧热损失。
空预器分为导热式和回转式。
回转式是将烟气热量传导给蓄热元件，蓄热元件将热量传导给一、二次风，回转式空气预热器的漏风系数在8～10％。
炉水循环泵：建立和维持锅炉内部介质的循环，完成介质循环加热的过程。
燃烧器：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使煤粉能迅速稳定的着火，同时使煤粉和空气合理混合，达到煤粉在炉内迅速完全燃烧。
煤粉燃烧器可分为直流燃烧器和旋流燃烧器两大类。
汽轮机本体汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。
汽缸是约束高压蒸汽不得外泄的外壳。
汽轮机本体还设有汽封系统。
汽轮机：汽轮机是一种将蒸汽的热势能转换成机械能的旋转原动机。
分冲动式和反动式汽轮机。
给水泵：将除氧水箱的凝结水通过给水泵提高压力，经过高压加热器加热后，输送到锅炉省煤器入口，作为锅炉主给水。
高低压加热器：利用汽轮机抽汽，对给水、凝结水进行加热，其目的是提高整个热力系统经济性。
除氧器：除去锅炉给水中的各种气体，主要是水中的游离氧。
凝汽器：使汽轮机排汽口形成最佳真空，使工质膨胀到最低压力，尽可能多地将蒸汽热能转换为机械能，将乏汽凝结成水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂热力设备及系统练习题一、填空题1.目前世界上已形成规模，并已大批量投入商业运营的发电厂，主要是火电厂、水电厂和核电厂。
2.尽管火电厂的类型很多，但从能量转换观点分析，其基本过程是：燃料的化学能 - 热能 - 机械能 - 电能。
3.根据热力系与外界相互作用的情况，热力系可分为闭口系、开口系、简单可压缩系、绝热系、孤立系和热源。
4.用来实现能量相互转换的媒介物质称为：工质。
5.平衡状态是指在没有外界影响的条件下，热力系的宏观性质不随时间变化的状态。
6.常用的工质的状态参数有六个，它们是压力、温度、比体积、热力学能、焓和熵。
7流体的压力常用压力表或真空表测量，通常他们测定的都是压差。
8.温度是物体冷、热程度的标志，是决定系统间是否处于热平衡的物理量，温度的数值表示称为温标。
9.热力系从一个状态向另一个状态变化时所经历的全部状态的总和称为热力过程。
10.热量和功一样，都是系统和外界通过边界传递的能量，他们都是过程量。
11热力学能是工质微观粒子所具有的能量，在分子尺度上它包含内动能和内位能两种形式，其中与工质的温度有关的是内动能，与一定量工质占据的体积有关的是内位能。
12. 从微观上讲，熵是系统混乱度或无序性的量度；从宏观上讲，一个热力系统熵的变化，无论可逆与否，均可以表示为熵流与熵产之和。
13.物质从液态化为气态的过程称为汽化，从气态转变成液态的过程称为凝结。
15. 定压下水蒸气的发生过程可分为以下三个过程：液体加热阶段、汽化阶段、过热阶段。
16.锅炉的燃烧系统是由炉膛、燃烧器、点火装置、空气预热器、烟风道及炉墙、构架等组成。
17．汽轮机按其用途可分为：电站汽轮机、船用汽轮机、工业汽轮机。
18．蒸汽动力循环中的锅炉、汽轮机、冷凝器、和水泵是循环中的基本设备，利用这四种基本设备实现的朗肯循环是最简单的蒸汽动力循环。
，19.物体内温度数值相等的点钩成的面，称为等温面，在等温面法线方向的温度变化率称为温度梯度。
20.物体内的各点温度随时间而变化，称为非稳态传热，不随时间而变化的称为稳态传热。
21.对流换热过程中同时存在热对流和导热两个过程，在流体中热对流明显，在固体壁面以导热为主。
22. 因流体冷、热各部分的密度不同而引起的流动，称为自然对流，受外力作用所引起的流动，称为强制流动或受迫流动。
23.流体的流动基本上有两种流动状况，即层流和紊流，在层流状况下传热量较小，在紊流状况下传热量较大。
24. 吸收比为 1 时，表示物体全部吸收了投射到它上面的辐射能，这种物体称为黑体。
25. 增强传热的主要措施理论上可以增大温差、提高传热系数或增大传热面积，实际上常采用提高传热系数，有时也采用扩大传热面积。
26. 换热器按原理可分间壁式换热器、混合式换热器和蓄热式换热器，使用较多的是间壁式换热器，其中最常见的是管式换热器，在换热器里，冷、热流体平行且流动方向一致，则称为顺流，冷、热流体平行流动且流动方向相反称为逆流，两种流体流动方向互相垂直的交叉流动的混合流。
27. 电站锅炉按燃烧方式分类，可分为层燃炉、室燃炉和沸腾燃烧炉。
28. 通常煤的燃烧过程可分为两个大节段进行，即着火阶段和燃烧过程，着火是燃烧的准备阶段，而燃烧又给着火提供必要的热量来源。
29. 煤粉锅炉的燃烧设备由燃烧室和燃烧器两部分组成，燃烧器包括煤粉燃烧器、油燃烧器、点火装置。
30. 燃烧器按出口气流的流动特性可以分为直流燃烧器和旋流燃烧器。
31.通常把流化床锅炉燃料层开始沸腾的气流速度称为流态化临界速度、而开始达到气流输送的气流速度称为极限速度。
32. 锅炉受热面通常是由千百根并列的小口径钢管所组成，这些管子排列在一起，称为管束，管束可以是直管也可以是弯管。
33.现代电厂锅炉的预热受热面习惯上叫作省煤器，蒸发受热面一般是指水冷壁，过热受热面则称为过热器。
34.汽水系统及其流程主要包括三个部分：水和汽水混合物的流程、过热蒸汽的流程、再热蒸汽的流程。
35. 锅炉本体除了汽水主系统外一般还配有给水管路、疏水管路、减温水管路、取样管路、放空气管路和充氮管路等。
36. 锅炉汽包的主要作用有：（1）连接作用、（2）储水和储汽、（3）蒸汽净化、（4）汽水分离。
37. 直流锅炉在临界压力以下工作时,存在饱和温度范围 ,即蒸发过程;在超临界压力工作时,没有饱和温度区 ,只有预热和过热区。
38.现代大型直流锅炉水冷壁主要形式有垂直水冷壁和螺旋水冷壁两种。
40.根据不同的传热方式，过热器可分为：对流式、辐射式、半辐射式三种形式。
41.省煤器按水在其中的加热程度可分为非沸腾式和沸腾式省煤器，按其所用的材料不同可分为铸铁式和钢管式省煤器，大容量电厂锅炉一般均采用钢管式非沸腾省煤器。
42. 对非沸腾式省煤器，蛇形管的进口水速不得低于 0.5m/s ,对沸腾式省煤器蛇形管的进口水速不得低于 1m/s 。
43. 现代电厂锅炉中，最常用的传热式空气预热器是管式空气预热器和回转式空气预热器。
44.烟气露点的高低，表明了受热面低温腐蚀的范围大小及腐蚀程度的高低，露点愈高，腐蚀愈严重。
45.提高空气预热器受热面的壁温是防止低温腐蚀最有效的方法。
46.锅炉的制粉系统可以分为中间储仓式和直吹式两种。
47.根据磨煤部件的工作转速，电厂磨煤机大致分为低速磨煤机、中速磨煤机、高速磨煤机。
48. 电厂常用的给煤机有：皮带式、皮带重力式、刮板式和电磁振动式等。
49.灰、渣的输送方式有两种分别是水力输送和气力输送。
50.锅炉脱硫方法可以划分为燃烧前脱硫、炉内脱硫、烟气脱硫三类。
其中沸腾炉燃用高硫煤时，推荐使用炉内脱硫。
51. 锅炉由静止状态转变为运行状态的过程称为起动，锅炉的起动分为冷态起动、温态起动、热态起动三种形式。
52.锅炉的起动方式有单元制和母管制两种形式。
53．锅炉的正常停炉方式有两种：额定参数的停炉和滑参数停炉。
54．汽包的正常水位，一般定在汽包中心线以下 50～150mm 范围内，正常变化范围为 50mm .55．直流锅炉点火前要进行冷态循环清洗，点火后要进行热态循环清洗。
56．对单元机组变压运行就是改变新汽压力以适应负荷变动。
57．火电厂的汽轮机一般采用的是过热蒸汽，核电站汽轮机采用的是饱和蒸汽。
58．根据蒸汽在汽轮机级内能量转换的特点，级分为四类纯冲动级、冲动级、反动级和速度级。
59．汽轮机的静止部分包括喷嘴、隔板、汽缸和轴承等主要部件。
60．常见的平衡多级汽轮机的轴向推力的方法一共有四种。
61．凝汽设备通常由凝汽器、抽气设备、凝结水泵、循环水泵及其连接管道组成。
62．给水除氧的方法主要有化学除氧和热力除氧两种。
63．主油泵的功能是通过注油器向各轴承和保护跳闸部套提供工作油。
二、选择题1.在下列能源中属于二次能源的是（D ）A 石油B 天然气C核燃料 D 煤气2. 在下列能源中属于再生能源的是（A ）A草木燃料B煤炭 C 天然气 D 焦炭3. 下列状态参数中不属于基本状态参数的是（A ）A 热力学能B 压力C比体积 D 温度4. 蒸汽轮机对外作的轴功来源于工质从汽轮机进口到出口的（A ）A 焓降B 温度降C 压力降D 熵降5.下列设备属于热交换器的是（D ）A 锅炉B 冷油器C 冷凝器D 以上均是6.在现代锅炉设备中，下列哪种设备是主要的蒸发受热面？（A ）A 水冷壁B 锅筒C 过热器D 再热器7．热射线的波长一般为：（B ）A ﹤0.4 微米B介于0.4微米和1000微米之间C ﹥1000微米D越长越好8．传热的物体间不需要接触就能进行传热的方式为：（C ）A 导热B 对流传热C 辐射传热D 以上方式均可9．辐射传热的强度与彼此间进行辐射传热的两物体的热力学温度的多少次方之差成正比？（D ）A 1B 2C 3D 410．在锅炉炉膛内，火焰和高温烟气将热量传给水冷壁主要是依靠的哪种热传递方式？（C ）A 传导B 对流传热C 辐射传热D 复杂传热11．下列哪种设备不属于“对流受热面”（C ）A 过热器B 省煤器C 水冷壁D 空气预热器12．蒸汽表压力为12MPa的锅炉属于：（C ）A 中压或低压锅炉B 高压锅炉C 超高压锅炉D 亚临界锅炉13．一般只用于着火和燃尽特别困难的无烟煤的锅炉的整体布置形式为：（C ）A ∏形布置B塔形锅炉C“W”火焰锅炉 D 与锅炉形式无关14.过量空气系数的大小反映了燃烧过程的经济性和操作的技术水平，一般煤粉炉的过量空气系数掌握在：（B ）A 0。
5～1。
1B 1。
15～1。
25C 1。
5 ～2。
5D 2。
5以上15．通常大、中型电厂锅炉的排烟温度控制在以下哪个范围内为好？（B ）A 80～100℃B 100～160℃C 160 ～180℃D 180℃以上16、过热蒸汽温度过高、过低都不好，一般不允许过热温度的变动超过正负多少℃？（B ）A 1B 5C 10D 1517、回转式空气预热器的转动和固定部分之间的（ A ）A 空气侧压力大于烟气侧压力B 空气侧压力小于烟气侧压力C 空气侧压力等于烟气侧压力D 以上答案均不对18、一般回转式空气预热器的传热元件最易受低温腐蚀的是（C ）A 热段B 中间段C 冷段D 各段均一样19．600MW机组配套的亚临界锅炉，起动时间为1小时，这种起动属于（D ）A 冷态起动B 温态起动C 热态起动D 及热态起动20．为了保证直流锅炉受热面内表面清洁，对停止时间超过多少小时以上的机组应进行锅炉清洗？（C ）A 50B 100C 150D 200 21．汽轮机一般配备几台冷油器？（B ）A 1B 2C 3D 422．汽轮机停机时间约24小时再起动属于（B ）A 冷态起动B 温态起动C 热态起动D 及热态起动三、判断对错1. 电厂热力系统中所指的压力与物理学中所说的压力具有相同的单位。
（×）2.节流中缩孔附近的工质由于摩擦和涡流，且状态不稳定造成了节流前后工质焓的不相等（×）3. 由于热力学第一定律是自然界的一条普遍定律，所以自然界中遵循热力学第一定律的热力过程一定能够发生（×）4.热源可分为高温热源和冷源。
（√）5.液体的蒸发速度取决于温度，温度越高速度越快，当温度低至一定程度，液体就停止了蒸发。
（×）6.通常的凝结放热大都属于珠状凝结的情况。
（×）7．在同一温度下以黑体的辐射能力最强，所以发射率较大的物体均是黑颜色的。
（×）8．物体的吸收能力越强，其辐射能力就越弱。
（×）9．为了降低锅炉的排烟热损失，排烟温度越低越好。
（×）10．流化床锅炉采用沸腾燃烧方式，虽然下部布有布风板，但煤颗粒并不在布风板上燃烧。
（√）11．省煤器蛇形管内，水流、烟气均是由上而下流动。
（×）12．为了防止锅炉火焰喷出炉外，所有锅炉的炉膛内均维持微负压状态.（×）13．在离心风机三种不同的调节风量的方法中，由于调节风机出口挡板的方法最简单，因此目前应用也最广。
