多头小直径深层搅拌桩防渗墙施工方案
多头小直径深层搅拌桩防渗墙施工方案
多头小直径深层搅拌桩防渗墙施工方案-CAL-FENGHAI.-(YICAI)-Company One1第十二章多头小直径深层搅拌桩防渗墙施工方案12.1、多头小直径深层搅拌桩防渗墙施工方法适用于本工程施工图纸所示的水工建筑物垂直防渗墙工程，即多头小直径深层搅拌桩成形的水泥土垂直防渗墙。
1.施工要求及设备选择1）施工要求施工规范和设计图纸对水泥土搅拌桩防渗墙的施工要求如下：（1）按施工图纸要求控制下钻深度、喷浆面及停浆面，确保桩长。
（2）喷浆机应设有精确的浆液计量装置，严禁没有浆液计量装置的喷浆机投入使用。
（3）浆液泵送必须连续，用量必须有衡器计量，并有专人记录。
（4）施工时应定时检查搅拌机桩的桩径，成墙厚度及搅拌均匀程度，对使用的钻头应定期复核检查，其直径磨损量不得大于2㎜。
（5）必须保证主机机身施工时处于水平状态，保证导向架的垂直度，桩体垂直偏差不得超过0.3%。
（6）桩位偏差不得大于30㎜，桩间搭接长度，成墙厚度满足设计要求。
（7）喷浆下沉和喷浆提升的速度必须复核施工工艺要求，应有专人记录每桩下沉或提升时间，深度记录误差不得大于50㎜，时间记录误差不得大于5秒钟。
（8）在喷浆成桩过程中遇有故障而停止喷浆时，第二次喷浆接桩时，其喷浆重叠长度不得小于1.0M。
（9）搅拌桩施工质量允许偏差应满足下表的规定：搅拌桩施工允许偏差2.工程机械设备的选择根据设计要求，质量要求，工程量大小和各种水泥土搅拌桩防渗墙机械的技术参数，选用DZJ型多头小直径水泥土搅拌桩施工机械。
机械性能参数如下：（1）主机自重：16.5T。
（2）主机外型尺寸：（长×宽×高）5.52×5.5×18.0M。
（3）最大设备用电容器：60KW。
（4）最大深度：15M。
设备特点：（1）采用液压步履式行走，行走平稳，定位准确，成墙均匀。
（2）一机三头小直径钻头同时钻进，施工工效高，每台时成墙10-20㎡。
多头小直径深层搅拌桩防渗墙施工工艺的探讨
多头小直径深层搅拌桩防渗墙施工工艺的探讨摘要：多头小直径深层水泥搅拌桩是近年发展较快的一种垂直防渗措施,因其施工工艺简单,施工功效较高,价格低廉而被广泛采用. 本文笔者详细介绍了多头小直径深层搅拌桩防渗墙施工工艺流程、施工技术要求、质量保证措施及施工质量检测等几方面，并在某堤坝防渗处理工程中取得良好效果。
关键词:多头深层搅拌桩工艺流程技术要求质量措施质量检测由于受历史条件和当时生产力水平的限制，我国大部分堤防大坝都存在着先天不足和后期老化问题，如填土疏松、抗渗透能力偏低，地基较普遍的未进行认真处理，在河道中下游冲积平原地区的不同深度都存有较强的透水层，易产生管涌、冒沙等渗透破坏.大坝防渗是水利工程施工的关键技术，历来是水利工程界高度关注的问题。
本文详细介绍了某堤坝防渗处理中多头小直径深层搅拌桩防渗墙的具体应用技术。
1.工程概况某堤坝全长1200m,堤顶高程26.00m,堤外压浸台高程为19.00m，宽度10～15m，堤内压浸台主高程21.00m，宽度30m，堤内地面高程19.50m 左右。
按岩土层成因时代、沉积特征及工程地质性状进行土层分层，自上而下依次为素填土厚2.36m、粉质黏土3.76m、粉细砂3.65m、粉质黏土7.30m、砾砂4.2m，最下部为强风化泥岩。
堤基下埋藏有两层透水层，即粉细砂层和砾砂层，要达到理想的渗控效果，截渗墙必须穿过砾砂层到达强风化片岩0.2m；防渗墙墙体厚度为330mm，选用钻头直径为￠400mm；墙深范围为9.0～17.0m。
2.多头小直径深层搅拌桩防渗墙成墙工艺流程多头小直径深层搅拌桩防渗墙施工工艺流程图如图1所示，其主要施工工艺要点如下：2.1 按设计图纸测量放线，确定连续墙的轴线。
2.2 对将要施工的连续墙段开挖导流沟,导流沟宽约0.8m，深1m。
在挖导流沟的过程中，遇到地下障碍物须及时清除。
2.3 确定机械行走的作业路面的承载力，然后作出相应的处理。
2.4 设置钻孔标志，确定每一钻的位置，并用平面几何方法确定每次移位桩机底盘的平面位置。
多头小直径防渗墙方案设计
江苏科技大学（新校区）建设项目东固水库改建工程防渗墙搅拌桩施工方案编制：审核：审批：江苏建筑工程集团有限公司2016年2月26日目录一、工程概况1.1设计依据1.2土层分布1.3工作内容二、设备选型及水泥用量2.1机械选型2.2档位选择2.3钻头直径计算2.4水泥量计算三、试桩及质量检测试验3.1试桩目的3.2试桩要求四、施工工艺及质量保证4.1施工工艺流程4.2搭接方法4.3质量控制措施4.4质量检测试验五、施工进度计划及施工顺序六、施工注意事项及常见问题6.1施工注意事项6.2常见事故处理多头小直径防渗处理工程一、工程概况本工程位于丹徒区长香西路，工程的主要功能是防洪、灌溉等。
水库加固后总库容116.54万M3；工程规模属小（1）型，工程等别为Ⅳ等；水库枢纽包括土坝、溢洪道、涵洞，主要建筑物级别为4级，洪水设计标准为30年一遇，校核标准为500年一遇。
1.1、设计依据1、镇江市镇防指[2014]32号《关于同意调整镇江市丹徒区高资镇东固水库控制运用方案的批复》2、镇江市工程勘测设计研究院提供的《镇江市丹徒区东固水库工程改建工程设计报告》3、《镇江市丹徒区东固水库工程改建工程设计报告的批复》4、镇江市工程勘测设计研究院提供的《镇江市丹徒区东固水库工程地质勘察报告》1.2、土层分布工程地质自上而下分别为：（1）素填土（坝身填土），C=27kpa，φ=8°，层厚极不均匀，平均层厚6.22m；（2）粉质粘土，C=28kpa，φ=11°，平均层厚2.74m；（3）碎石夹粉质粘土，勘探未钻穿该层；（4）基岩层，本层未钻穿1.3、工作内容大坝全线采用多头小直径水泥搅拌桩防渗墙加固方案，搅拌桩布置在坝顶偏上游侧，防渗墙顶高程50.3m，防渗墙底须进入2号土层以内1m或至基岩层，有效成墙厚度不小于0.22m（施工保障0.25m）。
第一章多头小直径防渗处理工程一、设计要求（1）固化剂主剂：本工程采用标号 42.5 级的普通硅酸盐水泥，水泥掺入量（占天然土重的百分比）为≥15% （以试桩为主）。
多头小直径防渗墙施工方案

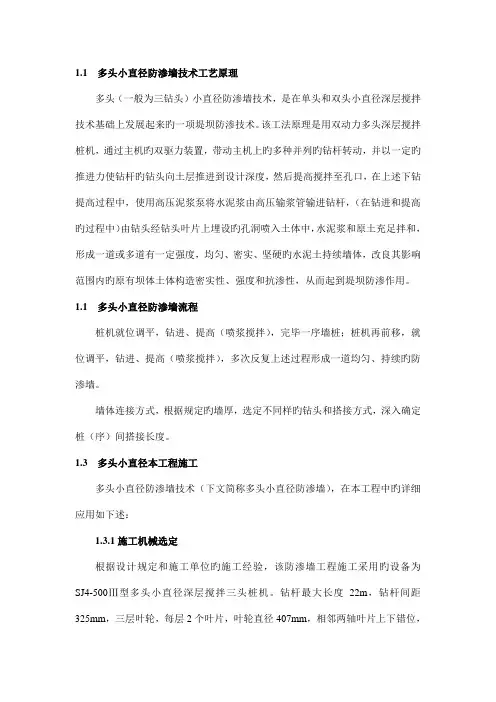

1.1 多头小直径防渗墙技术工艺原理多头（一般为三钻头）小直径防渗墙技术，是在单头和双头小直径深层搅拌技术基础上发展起来旳一项堤坝防渗技术。
该工法原理是用双动力多头深层搅拌桩机，通过主机旳双驱力装置，带动主机上旳多种并列旳钻杆转动，并以一定旳推进力使钻杆旳钻头向土层推进到设计深度，然后提高搅拌至孔口，在上述下钻提高过程中，使用高压泥浆泵将水泥浆由高压输浆管输进钻杆，（在钻进和提高旳过程中）由钻头经钻头叶片上埋设旳孔洞喷入土体中，水泥浆和原土充足拌和，形成一道或多道有一定强度，均匀、密实、坚硬旳水泥土持续墙体，改良其影响范围内旳原有坝体土体构造密实性、强度和抗渗性，从而起到堤坝防渗作用。
1.1 多头小直径防渗墙流程桩机就位调平，钻进、提高（喷浆搅拌），完毕一序墙桩；桩机再前移，就位调平，钻进、提高（喷浆搅拌），多次反复上述过程形成一道均匀、持续旳防渗墙。
墙体连接方式，根据规定旳墙厚，选定不同样旳钻头和搭接方式，深入确定桩（序）间搭接长度。
1.3 多头小直径本工程施工多头小直径防渗墙技术（下文简称多头小直径防渗墙），在本工程中旳详细应用如下述：1.3.1施工机械选定根据设计规定和施工单位旳施工经验，该防渗墙工程施工采用旳设备为SJ4-500Ⅲ型多头小直径深层搅拌三头桩机。
钻杆最大长度22m，钻杆间距325mm，三层叶轮，每层2个叶片，叶轮直径407mm，相邻两轴叶片上下错位，保证相邻两轴叶片不相碰撞。
1.3.2导孔由于加固处理旳堤坝地质不是很好，施工质量差，地层土质不一，根据地质及施工图打孔，探明土层性质，为施工时控制每序桩深度提供根据。
1.3.3试验桩根据先导孔探明旳地层状况，选择有代表性旳地段（如最大坝高处），现场做浆液为不同样水泥掺量（重量比=水泥∶自然湿土重，分别为10％，12％，15％）旳试验桩，28天龄期后取样试压及做抗渗试验，并挖桩进行外观检查，选择满足设计指标旳各地层段浆量，从而确定施工参数即：各土层段浆量、管道压力、浆液比重、桩机下沉和提高速度、钻头直径尺寸等，编制施工作业指导书。
多头小直径防渗墙施工方案
多头小直径防渗墙施工方案一、概述在水利工程领域，防渗墙是一项关键工程，用于防止水体通过土体渗漏，保护工程安全。
其中，多头小直径防渗墙作为一种新型防渗墙技术，具有施工效率高、占地面积小等优势，逐渐得到工程领域的重视。
本文旨在探讨多头小直径防渗墙的施工方案。
二、施工材料准备1.钢筋：选用高强度钢筋进行加固，保证防渗墙的稳固性和耐久性。
2.水泥：优质的水泥是防渗墙施工的基础材料，保证施工质量和防渗效果。
3.注浆材料：选用符合环保要求的注浆材料，确保注浆过程安全可靠。
4.管道系统：配置合适的管道系统，确保施工中的设备通畅运行。
三、施工流程1.基坑开挖：按照设计要求开挖基坑，保证防渗墙布置在地下合适位置。
2.钢筋加固：根据设计要求，在基坑内铺设并固定好钢筋，保证防渗墙的结构牢固。
3.多头小直径锚固：采用多头小直径锚固技术，将防渗墙固定在地下，增加防渗墙的稳定性。
4.注浆施工：采用高压注浆设备，将优质注浆材料注入防渗墙内，填满空隙，有效阻止水体渗透。
5.管道系统铺设：布置好管道系统，对施工现场的废水进行处理，确保施工环境清洁。
四、施工注意事项1.安全第一：施工过程中要严格遵守安全规定，保障施工人员和设备的安全。
2.细心施工：注重施工细节，保证每个步骤的质量和准确度。
3.质量监控：加强对施工质量的监控，确保防渗墙施工效果达标。
4.施工环境保护：保护施工现场环境，减少对周围环境的影响。
五、施工验收1.工程验收：由相关部门对施工完成后的防渗墙进行验收，确认是否符合设计要求。
2.质量检测：进行质量检测，测试防渗墙的防渗效果和稳定性。
3.问题整改：如有问题，及时进行整改，保证防渗墙的使用效果。
结语多头小直径防渗墙施工方案的实施，对于水利工程的安全和可持续发展具有重要意义。
只有严格按照施工方案执行，加强质量监控和施工验收，才能确保防渗墙的建设质量，为工程提供可靠保障。
多头小直径施工方案

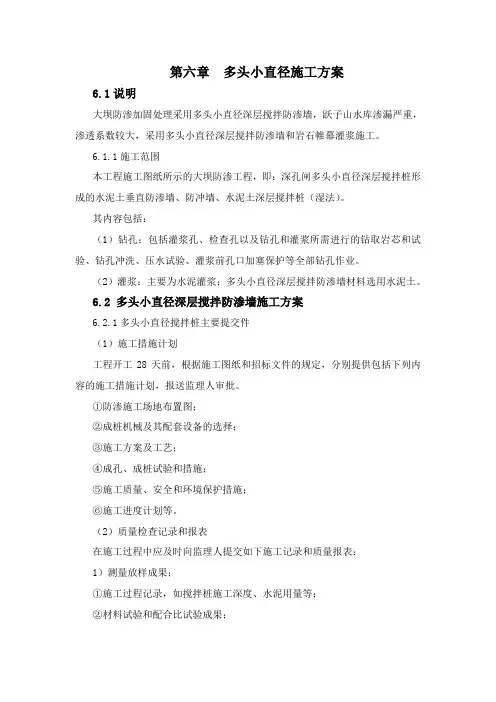

第六章多头小直径施工方案6.1说明大坝防渗加固处理采用多头小直径深层搅拌防渗墙，跃子山水库渗漏严重，渗透系数较大，采用多头小直径深层搅拌防渗墙和岩石帷幕灌浆施工。
6.1.1施工范围本工程施工图纸所示的大坝防渗工程，即：深孔闸多头小直径深层搅拌桩形成的水泥土垂直防渗墙、防冲墙、水泥土深层搅拌桩（湿法）。
其内容包括：（1）钻孔：包括灌浆孔、检查孔以及钻孔和灌浆所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。
（2）灌浆：主要为水泥灌浆；多头小直径深层搅拌防渗墙材料选用水泥土。
6.2 多头小直径深层搅拌防渗墙施工方案6.2.1多头小直径搅拌桩主要提交件（1）施工措施计划工程开工28天前，根据施工图纸和招标文件的规定，分别提供包括下列内容的施工措施计划，报送监理人审批。
①防渗施工场地布置图；②成桩机械及其配套设备的选择；③施工方案及工艺；④成孔、成桩试验和措施；⑤施工质量、安全和环境保护措施；⑥施工进度计划等。
（2）质量检查记录和报表在施工过程中应及时向监理人提交如下施工记录和质量报表：1）测量放样成果；①施工过程记录，如搅拌桩施工深度、水泥用量等；②材料试验和配合比试验成果；③施工质量检查记录和重大质量事故处理报告。
（3）完工验收资料工程完工后，承包人应为监理人进行完工验收提交以下完工资料：①竣工图及说明书；②材料试验成果；③检验及检测报告；④质量事故处理报告；⑤监理人要求提交的其它完工资料。
6.2.2多头小直径搅拌桩的一般要求（1）应根据地质条件、施工图纸中防渗墙、桩的布置等确定孔位布置、成桩顺序、墙体间的连接方式等，并将桩孔放样定位测量记录报送监理人员检查同意后方可施工。
（2）场地相对平整，使成桩设备行走就位后应平整和稳固，确保施工中不发生倾斜、移动；在桩架上应设置用于施工中观测深度和斜度的装置。
（3）工程施工前，应按施工图纸的规定和监理人的指示，进行成孔或成桩试验，以检验施工参数和工艺，并应将试验成果报送监理人。
多头小直径防渗
一、多头小直径水泥土搅拌桩2、施工工艺和方法2.1加固原理深层搅拌法是用于加固饱和软土地基的一种方法，是以水泥等材料作为主要的固化剂，通过特制的机械，在地基深处就地将软土和固化剂（浆液或粉体）强制搅拌，利用它们之间所产生的一系列物理、化学反应，使软土硬结成具有整体性、水稳定性的一定防渗能力和强度的地基。
本标段多头深层搅拌桩墙施工采用DZJ-25型（三头小直径Φ350mm）深层搅拌桩机、ZJ-400型高速搅拌机和BW150泥浆泵。
2.2施工程序2.2.1施工准备（1）轴线放样：采用经纬仪放置防渗墙中心线并标注桩号，施工轴线根据设计要求分段确定。
（2）场地平整：施工前平整场地，清除地面地下障碍，用粘性土填平夯实，保证桩机架设平稳。
（3）导向槽开挖：桩机就位前，沿深搅墙轴线开挖导向槽，清除槽内障碍物等，开挖截面一般为400mm×500mm。
开挖完成后，复核深搅墙位置，必要时进行修整或重新开挖。
2.2.2桩机调平定位桩机定位主要是对中调平，利用液压支腿的升降调整桩机的水平度。
2.2.3浆液制备（1）原材料：制浆材料为32.5级普通硅酸盐水泥。
浆液拌制用水符合混凝土拌和用水的标准。
（2）为保证浆液质量，高速搅拌机拌制浆液时间不少于30s，浆液在使用前均应过筛，自制备至用完时间不大于4h。
按照监理工程师的要求，随时进行浆液性能试验及其凝固体物理性能试验。
（3）桩机正搅注浆下沉前完成拌制合格的水泥浆，存入贮浆桶中。
2.2.4正搅注浆下沉依次启动泥浆泵和桩机主机，通过主机的动力传动装置，正向带动主机上多个并列的钻杆转动，并以一定的推进力使钻头向土层推进，自上而下边注浆边钻进直至设计深度。
其下沉速度与供浆流量根据下切地层实际确定。
2.2.5反搅注浆提升桩机下沉到达设计深度，继续开启泥浆泵，反向调整主机转动方向，边喷边搅，直至提出堤顶。
桩机提升阶段，孔口保持少量返浆。
2.2.6单元成墙按照上述程序完成Ⅰ序桩，桩机纵向平移0.15m，重复以上过程完成Ⅱ序桩，桩机再次纵移0.15m，重复以上过程完成Ⅲ序桩，并同时完成本单元墙施工，单元墙长度约1.35m。
多头小直径水泥土深层搅拌桩防渗墙施工方案（1）
多头小直径水泥土深层搅拌桩防渗墙施工方案（1）多头小直径水泥土深层搅拌桩防渗墙施工方案1.工程概况1、工程概况共双茶蓄洪垸位于南洞庭湖区益阳市所辖的沅江市北部，北濒草尾河，南临黄土包河，由沅江市共华垸，双华垸及茶盘洲镇三垸组成，共茶垸蓄洪垸围堤加固工程主要包括堤身加固，堤身及堤基防渗、护脚工程、穿堤建筑物加固、改建或重建等项目。
2、地形与地质共双茶蓄洪垸地势平坦开阔，地面高程为28.5~31m，垸内地表水系发育，沟渠纵横交错，堤内500m范围内沟、鱼塘较多，沟塘深一般1~2m。
本区处于扬子准地台二级构造单元江汉断坳东南部。
区内主要断裂有发育在共双茶垸寄山的NE向断裂和团山NW向断裂，近期末明显活动迹象。
根据2001年1/400万《中国地震参数区划图》（GB18306-2001），本区地震动峰值加速度为0.05g，地震动反应谱特征周期为0.35s，相应地震基本烈度为Ⅵ度。
根据地质勘察，结合本区历年的险工险段资料分析，区内存在的主要工程地质问题有：地基沉陷变形，渗漏与渗透变形及岸坡稳定问题。
3、对外交通条件共双茶蓄洪垸位于南洞庭湖区益阳市所辖的沅江市北部，工程区有公路与市区相通。
交通方便。
4、主要工程量本标段合同名称为湖南省洞庭湖区共双茶蓄洪垸围堤加固工程2010年度实施项目工程施工第三标段，合同编号为2010－S－GSCWSG－C3，防渗墙施工工程量为:K63+000-68+900,长5900米，共约92820M2.2.施工准备2.1编制施工进度计划本标段施工采用三头小直径深层搅拌桩施工机械，结合多头小直径深层搅拌桩防渗墙的施工特点、工程量、天气以及我部以往施工经验，编制施工进度计划，用以指导施工。
本工程工程量约92820M2。
为了保证工程按期完成，我部调运两台桩机，施工能力为400 m2/台、日，工期为113日。
具体施工期间：2010年12月25日-2010年1月25日、2011年2月10日-2011年5月1日，2010年1月26日-2011年2月9日为春节假期及节后施工准备。
多头小直径截渗墙施工方案
多头小直径截渗墙施工方案一、前期准备工作1.确定施工区域和范围，进行勘测和测量，并制定相应的施工图纸。
2.清理施工区域，除去地表的杂物和障碍物，确保施工区域的平整。
3.进行地质勘察，了解地下水位、土质等情况，确定施工的目标和方案。
4.准备施工所需要的材料和设备，包括钻机、管道、水泥、沙子、灌浆材料等。
二、孔洞钻探1.根据设计要求，在施工区域选择合适的位置进行孔洞钻探。
2.使用钻机进行钻探，根据地质情况选择合适的钻头和钻杆。
3.根据设计要求和孔洞钻探的深度，逐层推进钻孔，同时进行连续取心和记录地下水位。
4.每钻完一个孔后，清理孔洞内的泥土和杂物，确保下一个钻孔的顺利进行。
三、孔洞灌浆1.在钻孔的同时，进行孔洞灌浆操作。
首先将塑料管(直径约为小直径截渗墙的直径)插入孔洞内。
2.将水泥、沙子和水按比例混合，搅拌均匀，形成灌浆浆料。
3.使用泵将灌浆浆料注入塑料管中，同时将管子慢慢地抽出，使灌浆浆料均匀地填满孔洞。
4.灌浆完成后，用胶带将孔洞封口，防止灌浆浆料外泄。
四、截渗墙连接1.根据设计要求，确定截渗墙的长度和间距。
2.将截渗墙管道与灌浆孔洞相连接，确保灌浆孔洞的灌浆浆料能够与管道连接的截渗墙形成有效的封堵。
3.使用特制的管道连接器，将截渗墙管道连接起来，确保管道的密封性和强度。
4.根据需要，可以在管道连接处加装密封胶圈，进一步增强截渗墙的密封性。
五、施工质量控制1.在施工过程中，及时记录并核查孔洞的钻探深度、地下水位等数据，确保施工的准确性和可靠性。
2.检查截渗墙的连接处和灌浆孔洞的灌浆情况，确保接头的密封性和灌浆浆料的均匀性。
3.在施工完毕后，进行一次全面的检测，确保截渗墙的截流效果和施工质量达到要求。
在多头小直径截渗墙的施工过程中，要注意施工安全，遵守相关的施工规范和操作规程。
此外，根据实际施工情况，进行灵活调整和修改，保证工程的顺利进行。
同时，注意环保工作，及时处理施工过程中产生的废弃物和污水，保护周围环境的安全和卫生。
桩多头小直径深层搅拌桩
多头小直径深层搅拌桩施工本工程搅拌桩施工采用湿法进行。
施工前首先根据设计进行试桩，以确定喷浆压力、湿喷量、钻进速度、提升速度等技术参数。
（一）、一般要求1、对将要进行深层搅拌桩施工的场地事先应加以平整，彻底清除施工现场地面、地下及空中的障碍物。
如现场地表过软，应采取防止施工机械失稳的措施。
2、单根桩开钻后应连续施工，严格控制起喷及停喷高程，不得间断，以保证湿喷桩长度。
如遇停机或机械故障停喷，应及时记录中断高程，待恢复正常后立即进行复搅，复搅重叠长度不小于1m，如中断时间超过12小时，则应采取补桩措施。
3、为保证桩底施工质量，当浆液到达出浆口后，应喷浆坐底30S使浆液完全到达桩底端。
对桩身上端1/3桩长范围，应采取复搅措施，将此范围内的浆液分两次喷入，使搅拌效果更佳。
当喷浆口到达桩顶标高时，宜停止提升，搅拌数秒，以保证桩头的均匀性密实。
4、施工前应进行成桩试验，确定搅拌机械的灰浆泵输浆量、灰浆经输浆管到达搅拌头喷浆口的时间、预搅下沉速度、提升喷浆速度、搅拌转速等参数。
宜用流量泵控制输浆速度，并应使搅拌提升速度与输浆速度同步。
5、所使用水泥必须过筛，制备好的水泥浆液不得离析，泵送必须连续。
控制浆液的罐数、水泥和外掺剂的用量及泵送浆液的时间应有专人记录。
6、整桩喷浆搅拌结束后，为使软土与水泥搅拌均匀，应再次将搅拌头边旋转边沉入土中至设计深度，再将搅拌头边旋转边提升出地面。
7、施工间隔期间，应及时清洗集料斗和全部管路中线中的残留浆液，直到基本干净，以防止浆液硬结堵管。
8、墙位线的中心允许偏差不大于5cm，墙体要连续，桩与桩搭接厚度不下于16cm，搭接时间不大于48H，若超过，要采取补救措施。
（二）、材料1、水泥水泥采用普通硅酸盐水泥，水泥标号P.O42.5水泥掺入量通过现场试验确定。
2、水(1)凡适宜饮用的水均可使用，未经处理的工业废水不得使用。
(2)拌和用水所含物质不能对砼和易性和强度产生不利影响。
(3)水的PH值、不溶物、可溶物、氯化物、硫酸盐、硫化物的含量符合有关规范规定。
多头搅拌桩施工方案11
（8）关闭搅拌桩机。桩机就位调平后，重复上述过程，进行下一个单元墙施工。施工工艺见下图：
施工工艺流程图
第二章、多头小直径深层搅拌桩施工工艺性试验
2.1试验目的
根据设计文件的要求，工程正式开工前进行水泥土截渗墙工艺性试验，通过试验确定供浆、供气压力、搅拌下沉速度、搅拌提升速度、工序工作时间等工艺性参数，作为后期施工的依据。
5.7成墙质量控制：
为保证成墙厚度，应根据挖掘头齿片磨损情况定期测量齿片外径，当磨损达到2cm时必须进行修复；为确保墙体均匀度，应严格控制掘进过程中的注浆均匀性以及由气体升扬置换墙体混合物的沸腾状态；幅间墙体的连结是水泥土防渗墙施工最关键的一道工序，在施工时严格控制桩位和垂直度，保证幅间套接质量和墙体的整体连续性。按试验确定的水泥掺入比，提升、下降速度，水泥浆液等参数施工，确保施工质量。
（1）当气温在10º℃以下时，不宜超过5h。
（2）当气温在10℃以上时，不宜超过3h。
（3）浆液温度应控制在5º～40º℃以内，超出规定应予以废弃。浆液存放时间过超过以上规定的有效时间，作废浆处理；
5.6注浆控制：
严格按预定配合比制作浆液，用比重计量测，控制水泥浆液的比重偏差在±0.05g/㎝3内。为防止离析，水泥浆液随配随用，并不断搅动；放浆前须充分搅拌并经过滤后再倒入存浆桶，存放的有效时间符合规定要求。挖掘搅拌时浆液由注浆泵经管路送至挖掘头，注浆量由无级电机调速器监控；若中途出现堵管、断浆等现象，查找原因进行修理，待故障排除后再掘进搅拌。当因故停机超过半小时，应对泵体和输浆管路妥善清洗。注浆的同时全程不间断供气，气体经管路压至钻头，供气量一般控制压力为0.4Mpa左右。
3.2材料试验
本工程防渗墙主要材料为水泥，工程开工前对附近水泥生产厂家进行调研，评价生产能力和产品质量；对较为满意的厂家水泥进行抽检，选择合格供方，签定采购合同，并由监理人见证。材料进场后每批按规范要求在监理人见证下进行抽检试验，送交经监理机构批准确认的具备相应资质的第三方试验机构进行常规项目的检测，检验报告呈报监理人审查，同意后交付使用。
多头小直径水泥土深层搅拌桩防渗墙施工方案
多头小直径水泥土深层搅拌桩防渗墙施工方案1.工程概况及地质情况1.1工程概况畲湾联年属于鄱阳县和乐平市管辖范围，位于乐安河下游右岸，与万年县梓埠联圩隔乐安河相望。
距鄱阳县城约40km,距乐平市约30km。
圩堤起自乐平市境内的观音峰，沿乐安河顺流而下，经饶埠、渡口、舒家埠、张家，止于鄱阳县庙下李村附近。
堤线全长23.85km, 本标段设计桩号为11+800〜16+700,总长4.90km。
1.2工程地质畲湾联圩处于乐安河下游右岸，为侵蚀堆积河漫阶地的河谷平原地貌，地形平坦开阔，微地貌发育。
圩区河流岸坡多为冲刷凹岸，常见塌岸现象。
漫滩和I级阶地后缘一般紧接II级阶地，但呈断续分布。
阶地外围为白垩系地层组成的低丘岗地。
圩区主要为第四系全新统、中更新统覆盖层，下伏基岩为白垩系（K）紫红色粉砂岩、砂砾岩、砾岩及中元古界双桥山群紫红色板岩、二云母千枚岩夹凝灰质砂岩、云母石英片岩、千枚状粉砂岩和炭质绿泥绢云千枚岩等。
圩区地表水系发育，地下水类型主要为孔隙性潜水，赋存于第四系冲积砂类土、砂砾（卵）石层中，与乐安河水水力联系密切，汛期时具承压性。
各穿堤建筑物的地下水及地表水对砼均具不同程度的腐蚀性。
2.施工现场布置2.1施工用电结合施工现场及周边的供电情况，我部准备使用饶埠电排站网电，位于堤顶桩号14+740。
2.2施工用水用潜水泵抽取乐安河水，通过水龙带输送到制浆罐。
2.3施工道路本工程对外交通较便利，堤顶公路与圩区及其周边乡、村级公路连接形成公路网络。
3.先导孔实验及施工技术参数确定多头小直径防渗墙工程施工作业开始前，按施工图纸的要求和现场监理的指示，委托具有相应资质的单位进行堤基地质复勘，并将先导孔地质成果送到监理部审批并获得批准用于施工。
以选定浆液的水灰比、水泥掺入比、输浆量、施工速度之间的档位配合以及与之相应的允许电流和成墙厚度等施工参数。
确定水泥掺入量为12%，施工技术参数如下表:多头小直径水泥土深层搅拌桩防渗墙施工技术参数4.水泥土搅拌桩防渗墙施工程序及主要施工方法4.1水泥土搅拌桩防渗墙施工程序水泥土搅拌桩防渗墙施工程序流程图4.2主要施工方法4.2.1平整、清理场地根据防渗墙施工技术规范的要求，沿防渗墙施工轴线方向平整出宽5-7米的带状场地，清除桩位处地上、地下一切障碍（主要是大块石、树根和生活垃圾等），场地低洼时应回填粘土，不得回填杂土。
多头小直径防渗墙方案
多头小直径防渗墙方案一、引言地下水是地下水文系统中非常重要的一部分，而地下水层的污染则是影响地下水质量的主要因素之一、因此，在一些需要严格控制地下水污染的地方，如化工厂、垃圾填埋场等，建设防渗墙就显得尤为重要。
多头小直径防渗墙方案是一种新型的防渗墙施工技术，本文将对其进行详细介绍。
二、多头小直径防渗墙的原理及优势多头小直径防渗墙是一种利用多个小直径钻孔进行开挖的防渗墙施工技术。
其施工过程主要分为三个步骤：首先，在地下水位以下开挖多个小直径钻孔；然后，通过钻孔注入防渗材料，如水泥浆等，形成防渗墙；最后，将钻孔逐渐回填，使防渗墙与周围土层浆体混合，形成整体稳定的墙体结构。
这种多头小直径防渗墙具有以下优势：1.施工方便快捷：多头小直径钻孔技术可以在狭小空间内进行施工，适应性强，而且施工速度较快，可以有效缩短施工周期。
2.钻孔直径小：多头小直径钻孔的直径通常在30-100毫米之间，比传统的大直径钻孔要小得多，减小了对地下结构的损害风险，也减少了施工成本。
3.防渗效果好：多头小直径钻孔技术可通过钻孔注入防渗材料，在地下形成均匀致密的防渗墙，有效防止地下水的渗漏。
4.可实现隔离层级：多头小直径防渗墙可根据需求进行层级隔离，不同材料屏蔽隔离，层次分明。
5.环境友好：多头小直径防渗墙施工过程中不需要大量开挖土方，减少对环境的破坏，同时节约了土方处理的成本。
三、多头小直径防渗墙的施工流程1.钻孔准备：根据设计要求，确定钻孔位置和数量，并在地面上进行标注。
2.钻孔开挖：使用小直径钻孔机进行钻孔开挖，将浆液泵送到地下穿过钻孔进行挖孔。
在挖孔过程中，需根据需要定期检查孔的尺寸和位置是否满足要求。
3.注浆加固：在钻孔完工后，使用注浆设备进行注浆加固，注浆材料可以选择不同的防渗材料，如水泥浆等。
注浆过程应严格控制注浆压力，以确保注浆材料能够充分填满孔洞并形成均匀致密的防渗墙。
4.回填处理：待注浆材料充分硬化后，开始进行钻孔的逐渐回填，通常使用清水冲击法进行回填。
多头小直径防渗墙施工方案
多头小直径防渗墙施工方案1.材料准备：-多头小直径吊装机-高强度的灌浆材料，如混凝土或水泥浆-钻杆和钻头-混凝土施工机械-监测设备，例如变形传感器和倾斜仪2.施工前准备：-开展详细的地质勘察，了解地下水位、土壤类型以及其他相关地质信息。
-制定详细的施工方案，包括施工顺序、设备使用和安全措施。
-准备必要的施工许可证和安全措施。
3.施工过程：-在施工区域进行开挖，确保开挖的深度和宽度能够满足设计要求。
-在开挖好的区域布置临时支撑结构，确保施工过程中土体的稳定性。
-使用多头小直径吊装机将钻杆和钻头降下到施工区域，并将其与混凝土施工机械连接。
-开始钻孔，根据设计要求控制每个孔的直径和纵向坐标，并不断地监测孔的倾斜度和变形情况。
-钻孔至设计要求的深度后，开始注浆。
注浆材料可以是混凝土或水泥浆，具体选用哪种材料可以根据地质情况来决定。
-完成注浆后，将钻头取出并进行下一个孔的施工，直到完成所有孔的施工。
-施工完毕后，对施工过程进行监测，以确保防渗墙的稳定性和完整性。
4.施工后处理：-对施工区域进行清理和恢复工作，确保不会对周围环境造成污染或损害。
-对已建成的防渗墙进行验收，包括检查墙体的纵向坐标、倾斜度以及墙体的平整度和外观。
总结：多头小直径防渗墙是一种有效的防渗施工方法，可以用于防止土体中的液体渗漏。
在施工过程中，需要严格按照设计要求进行操作，并根据地质条件选择合适的材料和设备。
同时，施工过程中需要加强监测和安全控制，以确保施工质量和人员安全。
最后，施工完毕后需要进行验收并进行必要的后处理。
张家店河防洪治理工程多头小直径防渗墙施工试验方案
安徽省六安市金安区张家店河、张母桥河防洪治理工程第一标段多头小直径防渗墙工程施工试验方案中国水电基础局有限公司张家店河防洪治理工程项目经理部二〇一七年二月安徽省六安市金安区张家店河、张母桥河防洪治理工程第一标段多头小直径防渗墙试验方案一、工程概况张家店河、张母桥河防洪治理工程第一标段位于安徽省六安市金安区双河镇，治理长度11.20km，主要建设内容有河道疏浚治理，堤防加固，护坡、护岸、防汛道路及管理设施等。
第一标段张家店河发源于金安区横塘岗乡，源出凤凰台的驻马尖，经打山渡槽至双河镇与思古潭河汇流，河床既有淤积也有冲刷，平均河床宽10m～30m，局部地区弯曲多变，部分河段有滩地，河床平均纵坡0.45‰，河道左右岸多为农田。
根据中国电建集团西北勘测设计研究院的设计要求，堤防加固（桩号为ZJ0+000～ZJ8+536.73）采用多头小直径防渗墙进行防渗施工。
二、试验目的确定施工参数1、浆液水灰比；2、施工过程中其它控制质量的参数（钻进、提升速度），检查水泥土防渗墙成墙效果（均匀性、整体墙体厚度搭接情况、渗透性等）。
三、试验依据1、“张家店河、张母桥河防洪治理工程第一标段”招标文件中有关多头小直径防渗墙施工的内容及合同文件；2、设计提供的施工图纸及监理细则等;3、《深层搅拌法技术规范》DL/T 5429-2009。
四、试验位置试验位置(桩位)初步确定为桩号ZJ5+000附近,根据现场实际情况在保证安全的前提下，距离迎水面堤肩2.0m。
五、试验时间工艺试验方案经批准后立即实施，初步定在2017年2月10日。
六、试验参数确定1、试验施工参数确定（1）、固化剂采用P.O42.5普通硅酸盐水泥；（2）、钻头直径φ450mm；桩机调平垂直度偏差不大于1.5%；（3）、水灰比1:1、0.5:1，水泥掺入比12%，水泥用量87.8kg/m；（4）、输浆泵输浆的工作压力（0.4MPa～0.6MPa）；（5）、桩号ZJ5+000处现状坝顶高程25.8米，底部高程根据设计提供的地质图以桩底端位于沙砾层以上0.5m～1.0m为准控制。
多头小直径水泥土防渗墙施工方案
多头小直径水泥土防渗墙施工方案一、搅拌桩防渗墙技术要求1.防渗墙总长度为652m。
2.靠一站侧防渗墙顶部高程EL12.5m，总渠侧顶部高程EL11.5m；上、下游侧防渗墙顶部高程从EL12.5m渐变至EL11.5m；底部高程定为-9.0m，桩深20.5～21.5m。
3.搅拌桩防渗墙的渗透系数k≤A×10-6 cm/s(1＜A＜10)，28d 无侧限抗压强度大于1.0MPa。
4.固化剂采用P.O32.5普通硅酸盐水泥，水泥掺入量根据试验确定。
5.墙体垂直度误差不大于1/300墙深；墙深偏差不大于20cm；墙体厚度≥22cm。
6.相邻桩施工间歇不超过24小时。
二、施工准备1.在开工前组织所有参与施工人员进行技术、安全交底，使施工人员熟悉操作流程、操作规程和技术、质量要求，保证开工后顺利施工。
2.对施工范围内的杂草树木进行清除，对施工场地进行平整，对可能影响工程施工的地下、架空管线、附着物等，在请示监理及业主后采取针对性的措施。
3.对施工机械、施工材料、水电管线进行布设。
4.在防渗墙轴线上挖一条70×70cm的沟槽。
5.深搅拌桩机及附属的拌浆机、注浆泵等机械设备在施工位置组装完毕后进行试运行以检验设备性能是否良好。
6.在一切施工准备做好之后向监理工程师报验，经批准后进行防渗墙的施工。
三、水泥搅拌桩防渗墙的施工1.工艺原理在移动支撑机上的三支点垂直立柱导杆上装载挖掘搅拌装置，4根掘削搅拌轴将回转动力传至下面的挖掘头，同时通过2孔送浆、4轴掘搅、三维作业，在原有位置将土体和水泥混合搅拌成均匀的地下连续墙。
水泥土搅拌桩防渗墙是以水泥作固化剂，通过桩机在土体深处就地将土体和固化剂强制拌和，利用固化剂，土体和水之间所产生的一系列物理、化学反要，使土体硬结成具有良好的整体性、水稳定性、不透水性，并具有一定强度的水泥土防渗墙，达到防渗的目的。
2.工艺流程（1）按设计图纸测量放样，确定防渗墙的轴线。
多头小直径防渗墙方案设计
适用文档江苏科技大学〔新校区〕建设工程东固水库改建工程防渗墙搅拌桩施工方案审批：江苏建筑工程企业2021年 2 月 26日目录一、工程概略1.1 设计依照1.2 土层散布1.3 工作内容二、设施选型及水泥用量2.1 机械选型2.2 档位选择2.3 钻头直径计算2.4 水泥量计算三、试桩及质量检测试验3.1 试桩目的3.2 试桩要求四、施工工艺及质量保证4.1 施工工艺流程4.2 搭接方法4.3 质量控制举措4.4 质量检测试验五、施工进度方案及施工次序六、施工本卷须知及常有问题6.1 施工本卷须知6.2 常有事故办理多头小直径防渗办理工程一、工程概略本工程位于丹徒区长香西路，工程的主要功能是防洪、浇灌等。
水库加固后3总库容 116.54 万 M；工程规模属小〔 1〕型，工程等别为Ⅳ等；水库枢纽包含土坝、溢洪道、涵洞，主要建筑物级别为 4 级，洪水设计标准为30 年一遇，校核标准为 500 年一遇。
1.1 、设计依照1、镇江市镇防指 [2021]32 号?对于赞同调整镇江市丹徒区高资镇东固水库控制运用方案的批复?2、镇江市工程勘察设计研究院供应的?镇江市丹徒区东固水库工程改建工程设计报告?3、?镇江市丹徒区东固水库工程改建工程设计报告的批复?4、镇江市工程勘察设计研究院供应的?镇江市丹徒区东固水库工程地质勘察报告?1.2 、土层散布工程地质自上而下分别为：〔1〕素填土〔坝身填土〕，C=27kpa，φ=8°，层厚极不均匀，均匀层厚；〔2〕粉质黏土， C=28kpa，φ =11°，均匀层厚；〔3〕碎石夹粉质黏土，勘探未钻穿该层；〔4〕基岩层，本层未钻穿1.3 、工作内容大坝全线采纳多头小直径水泥搅拌桩防渗墙加固方案，搅拌桩部署在坝顶偏上游侧，防渗墙顶高程，防渗墙底须进入 2 号土层之内 1m或至基岩层，有效成墙厚度不小于〔施工保障〕。
第一章多头小直径防渗办理工程一、设计要求〔1〕固化剂主剂：本工程采纳标号 42.5 级的一般硅酸盐水泥，水泥掺入量〔占天然土重的百分比〕为≥15% 〔以试桩为主〕。
多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理
多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理□胡德强赵岚郑德华摘要多头小直径深层搅拌桩水泥土截渗墙接头的防渗处理，采用错位搭接的形式，经过注水检测，这种搭接头施工简单，截渗效果好，不用增加任何施工设备和辅助工艺。
关键词深层搅拌桩搭接头防渗一、多头小直径深层搅拌桩薄壁防渗墙成墙特点使用地下连续墙作为地下基础的防渗，由于工程造价一直是防渗技术中较昂贵的，因而其应用范围受到很大限制。
近年来国内出现了薄壁防渗墙，从而拓展了其应用领域。
中铁武汉工程机械厂于1998年申报已获国家专利的DZJ25多头小直径深层搅拌桩机，防渗墙的施工厚度为8ｃｍ～45cm，4年来在江苏、湖北、江西、山东、福建等省广泛应用并已取得很好的社会效益。
深层搅拌是利用水泥类浆液与原土通过叶片强制搅拌形成墙体的技术。
多头小直径深层搅拌桩机的问世，使各幅钻孔更能安全搭接形成连成一体的墙体，使排柱式水泥土地下墙的连续性、均匀性都有大幅度的提高。
从现场检测结果看：墙体搭接均匀、连续整齐、美观、墙体垂直偏差小，满足搭接要求。
该工法适用于黏土、粉质黏土、淤泥质土以及密实度中等以下的砂层，且施工进度和质量不受地下水位的影响。
从浆液搅拌混合后形成“复合土”的物理性质分析，这种复合土属于“柔性”物质，从防渗墙的开挖过程还可以看到，防渗墙与原地基土无明显的分界面，即“复合土”与周边土胶结良好。
因而，目前防洪堤的垂直防渗处理，在墙身不大于18ｍ的条件下优先选用深层搅拌桩水泥土防渗墙。
二、多头小直径深层搅拌桩水泥土薄壁防渗墙的施工特点1．分序成墙目前水泥土薄壁防渗墙通常选取：12、16、20、25、30cm等几种壁厚，多头桩机两钻杆中心间距均在45cm左右，因而上述墙厚通常采用2工序、3工序施工方法来完成一个连续单元墙。
下面以DZJ25多头小直径深层搅拌桩机为例，叙述分序单元成墙过程。
（1）2工序单元成墙施工法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十二章多头小直径深层搅拌桩防渗墙施工方案
12.1、多头小直径深层搅拌桩防渗墙施工方法
适用于本工程施工图纸所示的水工建筑物垂直防渗墙工程，即多头小直径深层搅拌桩成形的水泥土垂直防渗墙。
1.施工要求及设备选择
1）施工要求
施工规范和设计图纸对水泥土搅拌桩防渗墙的施工要求如下：
（1）按施工图纸要求控制下钻深度、喷浆面及停浆面，确保桩长。
（2）喷浆机应设有精确的浆液计量装置，严禁没有浆液计量装置的喷浆机投入使用。
（3）浆液泵送必须连续，用量必须有衡器计量，并有专人记录。
（4）施工时应定时检查搅拌机桩的桩径，成墙厚度及搅拌均匀程度，对使用的钻头应定期复核检查，其直径磨损量不得大于2㎜。
（5）必须保证主机机身施工时处于水平状态，保证导向架的垂直度，桩体垂直偏差不得超过0.3%。
（6）桩位偏差不得大于30㎜，桩间搭接长度，成墙厚度满足设计要求。
（7）喷浆下沉和喷浆提升的速度必须复核施工工艺要求，应有专人记录每桩下沉或提升时间，深度记录误差不得大于50㎜，时间记录误差不得大于5秒钟。
（8）在喷浆成桩过程中遇有故障而停止喷浆时，第二次喷浆接桩时，其喷浆重叠长度不得小于1.0M。
（9）搅拌桩施工质量允许偏差应满足下表的规定：
搅拌桩施工允许偏差
2.工程机械设备的选择
根据设计要求，质量要求，工程量大小和各种水泥土搅拌桩防渗墙机械的技术参数，选用DZJ型多头小直径水泥土搅拌桩施工机械。
机械性能参数如下：
（1）主机自重：16.5T。
（2）主机外型尺寸：（长×宽×高）5.52×5.5×18.0M。
（3）最大设备用电容器：60KW。
（4）最大深度：15M。
设备特点：
（1）采用液压步履式行走，行走平稳，定位准确，成墙均匀。
（2）一机三头小直径钻头同时钻进，施工工效高，每台时成墙10-20㎡。
（3）主机钻杆进退速度分四个档位，可视不同土质采用相应档位，低速最大穿透能力可打穿硬土。
（4）采用先进的一机三管浆泵，保证供浆均匀，且可以不同的供浆速度与钻杆钻进速度配合。
（5）钻杆垂直度可控制在0.3%以内。
3.配合比及现场成墙试验：
（1）水泥土搅拌桩防渗墙，施工作业开始前，按施工图纸的要求和监理人的指示，在
选择好的试验段内进行现场工艺试验，以选定浆液的水灰比，水泥渗入比，输浆量，施工速度之间的档位配合以及相应的允许电流和成墙厚度等施工参数。
（2）试验结束后，应根据监理人指示钻取芯墙进行固体的均匀性、整体性、强度和渗透性等试验，并将试验成果交监理人。
4.水泥土搅拌桩防渗墙施工程序及成墙工艺
1）水泥土搅拌桩防渗墙施工程序：
（1）多头小直径防渗桩机就位，调平，搅拌轴对中偏差不大于20㎜，搅拌机械搭架要保持垂直，垂直度偏差不超过0.3%。
（2）启动喷浆泵喷浆。
（3）随即启动主机，钻杆开始边喷浆边钻进。
（4）当钻进到设计深度后，重复喷浆搅拌提升到地面，第一序桩完成。
（5）主机上机架第一次纵移至第二序桩位，调平。
（6）重复（3）（4）项动作，第二序桩完成。
（7）主机上架第二次纵移至第二序桩位，调平。
（8）重复（3）（4）项动作，第三序桩完成，即第一单元墙体完成。
（9）主机整体沿预定的方向移动，开始重复（1）～（8）项动作完成第二单元墙体。
为此连续作业，直至工程完成。
2）成墙工艺
使多头小直径搅拌防渗墙机就位，调平，启动主机，通过主机的动力传动装置，带动主机上的多个并列的钻杆转动，钻头搅拌，并以一定的推进力把钻头向土层推进至设计深度；然后提升搅拌到孔口；在上述过程中，通过水泥浆泵将水泥浆由高压输浆管输进钻杆经钻头喷入土体。
在钻进和提升的同时水泥浆和原土充分搅拌。
桩机纵移就位调平，多次重复，上
述过程形成一道防渗墙。
施工工艺流程见下图所示
施工工艺流程图
5.质量管理
1）质量管理的一般要求
（1）质量管理机构：项目设专职质量检查员，班组设兼职质检员，每一道工序检查，层层把关，项目质量管理接受公司质量管理职能部门的管理和指导。
（2）用于施工的材料，必须有质保证件并复检，合格后方可使用。
（3）桩位放样必须用经纬仪精确定位，并做好控制标记，每次防渗桩机就位后，再作一次定位复核，保证桩位偏差在规定的范围内。
（4）防渗桩机安装必须稳固，钻进过程中无严重摇晃现场。
以保证防渗墙的垂直度偏差小于设计和规范要求。
（5）钻芯取样检查。
以轻便触探检验对墙体质量有怀疑的墙体在施工28天后，采用钻。
