讲组合体的尺寸注法

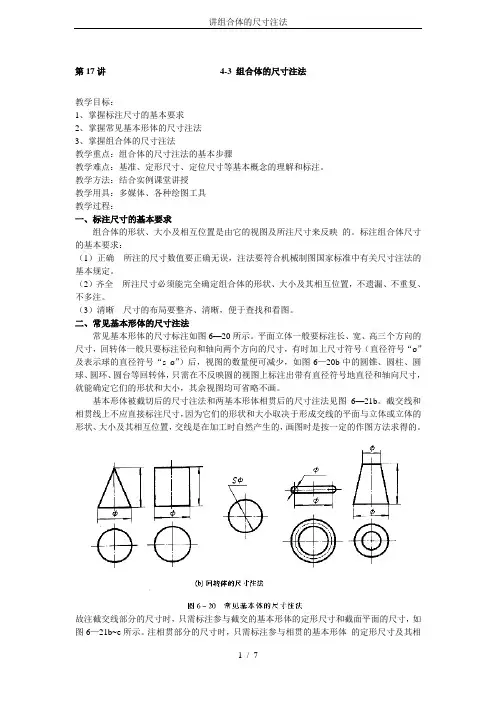

第17讲4-3 组合体的尺寸注法教学目标：1、掌握标注尺寸的基本要求2、掌握常见基本形体的尺寸注法3、掌握组合体的尺寸注法教学重点：组合体的尺寸注法的基本步骤教学难点：基准、定形尺寸、定位尺寸等基本概念的理解和标注。
教学方法：结合实例课堂讲授教学用具：多媒体、各种绘图工具教学过程：一、标注尺寸的基本要求组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的。
标注组合体尺寸的基本要求：（1）正确所注的尺寸数值要正确无误，注法要符合机械制图国家标准中有关尺寸注法的基本规定。
（2）齐全所注尺寸必须能完全确定组合体的形状、大小及其相互位置，不遗漏、不重复、不多注。
（3）清晰尺寸的布局要整齐、清晰，便于查找和看图。
二、常见基本形体的尺寸注法常见基本形体的尺寸标注如图6—20所示。
平面立体一般要标注长、宽、高三个方向的尺寸，回转体一般只要标注径向和轴向两个方向的尺寸，有时加上尺寸符号（直径符号“ø”及表示球的直径符号“s ø”）后，视图的数量便可减少，如图6—20b中的圆锥、圆柱、圆球、圆环、圆台等回转体，只需在不反映圆的视图上标注出带有直径符号地直径和轴向尺寸，就能确定它们的形状和大小，其佘视图均可省略不画。
基本形体被截切后的尺寸注法和两基本形体相贯后的尺寸注法见图6—21b。
截交线和相贯线上不应直接标注尺寸，因为它们的形状和大小取决于形成交线的平面与立体或立体的形状、大小及其相互位置，交线是在加工时自然产生的，画图时是按一定的作图方法求得的。
故注截交线部分的尺寸时，只需标注参与截交的基本形体的定形尺寸和截面平面的尺寸，如图6—21b~e所示。
注相贯部分的尺寸时，只需标注参与相贯的基本形体的定形尺寸及其相贯位置的定位尺寸，如图6—21f~h所示。
这里所说的常见基本形体，也属于简单组合体。
常见的几种平板式简单组合体的尺寸注法，如图6—22所示。
三、组合体的尺寸注法（一）标注尺寸要齐全标注尺寸要齐全，即标注尺寸必须不多不少，且能惟一确定组合体的形状、大小及其相互位置。
组合体的尺寸标注
组合体的尺寸标注
16
1. 线性尺寸
12
12
16
（ a） （ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可组按合体图的（尺b寸）标注标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成组合水体的平尺方寸标向注 。
组合体的尺寸标注
4. 尺寸线
尺寸线与轮廓线不平行 尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线 尺寸线与中心线重合 尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须组与合体所的标尺寸注标的注线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直组合径体的。尺寸标注
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。 (2) 半径尺寸必须注在投影为圆弧的图形上，
且尺寸线或其延长线应通过圆心。 (3) 小于或等于半圆的圆弧组合应体的注尺半寸标径注 尺寸。
“S ”。对标准件，轴或手柄的前端，在不引起误解的情况 下，可以省略符号“s” 。组合体的尺寸标注
8. 板状类零件
t6
标注板状类零件的厚度时，可在尺寸数字前加注符号“t ”。
组合体的尺寸标注
16
1. 线性尺寸
12
12
16
（ a） （ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可组按合体图的（尺b寸）标注标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成组合水体的平尺方寸标向注 。
组合体的尺寸标注
4. 尺寸线
尺寸线与轮廓线不平行 尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线 尺寸线与中心线重合 尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须组与合体所的标尺寸注标的注线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直组合径体的。尺寸标注
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。 (2) 半径尺寸必须注在投影为圆弧的图形上，
且尺寸线或其延长线应通过圆心。 (3) 小于或等于半圆的圆弧组合应体的注尺半寸标径注 尺寸。
“S ”。对标准件，轴或手柄的前端，在不引起误解的情况 下，可以省略符号“s” 。组合体的尺寸标注
8. 板状类零件
t6
标注板状类零件的厚度时，可在尺寸数字前加注符号“t ”。
组合体的尺寸标注
第七章 尺寸标注(7-4)
20
50 30
2*ø 10
济南大学图学中心
3. 定形尺寸应该标注在反应形体特征的视图上
(a)清晰
(b)不好
济南大学图学中心
4. 定位尺寸尽量注在反映位置特征明显的视 图上,并尽量 与定形尺寸集中在一起。
2-
(a)清晰
2-
(b)不好
济南大学图学中心
5. 同轴的圆柱、圆锥的径向尺寸，一般注在非圆视图上 ，圆弧半径应标注在投影为圆弧的视图上。
19
15
6
9
18
6
12
5
5
18
9 25
济南大学图学中心
§7.4 组合体的尺寸标注
8. 同一个方向上连续标注的几个尺寸应该尽量配置在少数几 条线上，避免标注封闭尺寸
(a) 不好
(b) 好
济南大学图学中心
§7.4 组合体的尺寸标注
9. 尺寸标注的常见错误
应标注圆柱总长
主要定位尺寸应从基准开始标注
不清晰
【例】标注组合体尺寸的步骤
济南大学图学中心
济南大学图学中心
40 45
Ф40
Ф70
130 60
25 20
尺寸线之间
及尺寸线与
125
5
轮廓线之间
2X Ф25
距离太小
尺寸界线太长
20
70
R20
55
20
105
尺寸线应 避免交叉
不清晰 不清晰
尺寸线太长
110
尺寸数字应写 于尺寸线之上 尺寸界线应 超出尺寸线
济南大学图学中心
§7.4 组合体的尺寸标注
9. 尺寸标注的常见错误
不允许这种注法
(a)清晰
组合体的尺寸标注
四、轴承座的尺寸标注
1.定形尺寸标注
四、轴承座的尺寸标注
2.定位尺寸及总体尺寸标注
定位尺寸：
30、12、10、25 40、20、37
定位尺寸：
五、尺寸布置
在标注尺寸时，除应严格遵守国家标准的有关规定外，还 要注意以下几点： (1) 各基本形体的定形尺寸和有关的定位尺寸，要尽量集 中标注在一个或两个视图上，这样集中标注便于看图。 (2) 尺寸应注在表达形体特征最明显的视图上，并尽量避 免标注在虚线上。 (3) 对称结构的尺寸，一般应对称标注。 (4) 尺寸应尽量注在视图外边，布置在两个视图之间。 (5) 圆的直径一般注在投影为非圆的视图上，圆弧的半径 则应标注在投影为圆弧的视图上。 (6) 多个尺寸平行标注时，应使较小的尺寸靠近视图，较 大的尺寸依次向外分布，以免尺寸线与尺寸界线交错。
二、尺寸种类
组合体的尺寸包括下列三种： (1) 定形尺寸 表示各基本几何体大小(长、宽、高)的尺寸 (2) 定位尺寸 表示各基本几何体之间相对位置(上下、左 右、前后)的尺寸； (3) 总体尺寸 表示组合体总长、总宽、总高的尺寸。
三、尺寸基准
组合体具有长、宽、高三个方向的尺寸，标注每一个方向的 尺寸都应先选择好基准。标注时，通常选择组合体的底面、 端面、对称面、轴心线、对称中心线等作为基准。 宽度方向尺寸基准 （后端面） 长度方向尺寸基准 （对称面） 高度方向尺寸基准 （底面）
组合体的尺寸标注
一、基本要求 二、尺寸种类
三、尺寸基准
四、轴承座的尺寸标注
五、尺寸布置
一、基本要求
在组合体的视图上标注尺寸，应做到正确、完整、清晰。 (1) 正确 尺寸标注必须符合国家标准的规定； (2) 完整 所注各类尺寸应齐全，做到不遗漏、不多余； (3) 清晰 尺寸布置要整齐清晰，便于看图。
组合体的尺寸标注
1、截割体的尺寸标注(续) 截割体的尺寸标注(
1、截割体的尺寸标注(续) 截割体的尺寸标注(
2、相贯体的尺寸标注
组合体的尺寸标注
定形尺寸：确定各基本形体大小的尺寸。 定形尺寸：确定各基本形体大小的尺寸。 定位尺寸：确定各基本形体相对位置的尺寸。 定位尺寸：确定各基本形体相对位置的尺寸。 尺寸基准：标注和测量尺寸的起点。 尺寸基准：标注和测量尺寸的起点。一般选择组合体 的对称平面、底面、重要端面及回转体轴线作为尺寸 的对称平面、底面、 基准。 基准。 总体尺寸：表示组合体的总长、总宽、总高的尺寸。 总体尺寸：表示组合体的总长、总宽、总高的尺寸。
组合体的尺寸标注
一、基本几何体尺寸注法 二、 截割体、相贯体的尺寸标注 截割体、 三、组合体的尺寸标注
一、基本几何体的尺寸标注
（ ）
60° °
二、 截割体、相贯体的尺寸标注 截割体、
1、截割体的尺寸标注
既要标注形体 的长、 的长、宽、高三向 尺寸， 尺寸，还应标注确 定截割面位置的尺 寸，却不标注截交 线形状的尺寸。 线形状的尺寸。因 为截平面的位置确 定，截交线的形状 大小便已确定。 大小便已确定。
先标注定形尺寸，然后标注定位尺寸， 先标注定形尺寸，然后标注定位尺寸，最后标注总体尺 寸
尺 寸 基 准
高度方向基准
定位的基准, 即定位尺寸的起 点。
宽度方向基准
长度方向基准
例:
⑩
⑧⑨ ⑥ ① ②
⑦ ③ ④ ⑤
四、尺寸的清晰布置
1、应尽量标注在视图外面，以免尺寸线、 应尽量标注在视图外面，以免尺寸线、 尺寸数字与视图的轮廓线相交。 尺寸数字与视图的轮好！
2、同心圆柱的直径尺寸，最好注在非圆 同心圆柱的直径尺寸， 的视图上。 的视图上。
14级汽修第五章组合体第二节组合体视图尺寸标注
⑷ 每个尺寸——一般只标注一次 ——标注在反映该结构最清晰的图形上 ⑷ 尺寸配置合理 功能尺寸直接注出 同一要素的尺寸应尽可能集中标注 尽量避免在虚线上标注尺寸
2. 尺寸的基本要素 尺寸界线 三要素 尺 寸 线 尺寸数字 （需要时包括计量单位）
尺寸界线 尺寸数字 尺寸线 间距约7mm 尺寸界线超出尺 寸线约3～4mm
4
30
φ 24 φ 14
14
★总体尺—总体尺寸 注意：
12 4
24
◆一端为同心孔的回转体
不注该方向的总体尺寸
2xφ 16
32 60 52
◆顶面不是回转面而是平面
应标注总高
但尺寸不能封闭
R14 φ8
R8
26
18
30
30
12
32 44
φ8
42
4
30
φ 24 φ 14
四、掌握正确的尺寸标注方法
总体尺寸、定位尺寸、定形尺寸可能重 合，这时需作删减，以免出现多余尺寸。
举例
100 75
基准 190 30 40
105 75
85
45° 30 180 基准
50
4-12
68
形体分析
110
90
逐个标注每一基本形体 的定形、定位尺寸
基准
90
55
标注总体尺寸
举例
基准 基准 ★ 注圆筒尺寸 ★ 注底板尺寸 ★ 注侧板尺寸 ★ 注总体尺寸 检查、调整
二组合视图中的尺寸种类
1.基本方法——形体分析法
将组合体分解为若干个基本体和简单体，在 形体分析的基础上进行尺寸标注。
2.基本概念
定形尺寸—确定各基本体形状和大小的尺寸。
2. 尺寸的基本要素 尺寸界线 三要素 尺 寸 线 尺寸数字 （需要时包括计量单位）
尺寸界线 尺寸数字 尺寸线 间距约7mm 尺寸界线超出尺 寸线约3～4mm
4
30
φ 24 φ 14
14
★总体尺—总体尺寸 注意：
12 4
24
◆一端为同心孔的回转体
不注该方向的总体尺寸
2xφ 16
32 60 52
◆顶面不是回转面而是平面
应标注总高
但尺寸不能封闭
R14 φ8
R8
26
18
30
30
12
32 44
φ8
42
4
30
φ 24 φ 14
四、掌握正确的尺寸标注方法
总体尺寸、定位尺寸、定形尺寸可能重 合，这时需作删减，以免出现多余尺寸。
举例
100 75
基准 190 30 40
105 75
85
45° 30 180 基准
50
4-12
68
形体分析
110
90
逐个标注每一基本形体 的定形、定位尺寸
基准
90
55
标注总体尺寸
举例
基准 基准 ★ 注圆筒尺寸 ★ 注底板尺寸 ★ 注侧板尺寸 ★ 注总体尺寸 检查、调整
二组合视图中的尺寸种类
1.基本方法——形体分析法
将组合体分解为若干个基本体和简单体，在 形体分析的基础上进行尺寸标注。
2.基本概念
定形尺寸—确定各基本体形状和大小的尺寸。
机械制图(王幼龙第四版)第五章组合体尺寸标注
课时教案备课时间年月日教学内容教师活动学生活动最后注出组合体的总尺寸。
4、组合体尺寸标注的尺寸基准？组合体具有长、宽、高三个方向的尺寸，标注每个方向的尺寸都应先选择好基准。
标注时通常选择组合体的底面、端面、对称面、轴心线、对称中心线等作为基准。
常见轴承座尺寸基准是：长度方向尺寸以对称面为基准；宽度方向尺寸以后端面为基准；高度方向以底面为基准。
组合体的个基本形体组合起来，首先必须从长、宽、高三个方向分别标注各基本几何形体的相对组合体基准的定位尺寸；其次再标注各基本几何形体相对几何体基准的定位尺寸，最后注出总体尺寸。
讲解组合体尺寸基准通过图片展示各方向的尺寸基准通过例题讲解前面所讲内容认真观察图片并找出各图片的基准认真思考并记忆教学内容教师活动学生活动5、尺寸布置标注组合体视图的尺寸，除了要求完整准确地注出各基本几何形体的三类尺寸以外，还要注意尺寸的布置，使其标注的清晰，以便阅读。
因此，在标注尺寸时，除应严格遵守国家标准的有关规定外，还要注意以下几点：（1）各基本形体的定形尺寸和有关的定位尺寸，要尽量集中标注在一个或两个视图上，这样集中标注便于看图。
（2）尺寸应注在表达形体特征最明显的视图上，并尽量避免标注在虚线上。
（3）对称结构的尺寸，一般应对称标注。
给出练习题并要求学生独立完成强调合理布置尺寸积极思考并完成该练习理解合理布置尺寸的意义课时教案备课时间年月日课题组合体的尺寸标注二课型新授课教学目标知识目标掌握组合体尺寸标注的标注步骤。
能力目标培养学生的作图规范性。
德育目标识图互动、交往合作，培养学生的扎实工作作风。
重点掌握组合体尺寸标注的标注步骤。
难点掌握组合体尺寸标注的尺寸布置教学方法演示法，练习法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动复习提问：1、组合体视图标注的基本要求？(1) 正确尺寸标注必须符合国家标准的规定；(2) 完整所注各类尺寸应齐全，做到不遗漏、不多余；(3) 清晰尺寸布置要整齐清晰，便于看图。
组合体的尺寸标注(最新)
4.4 组合体尺寸标注
机 械
尺寸标注的基本知识
工
程
尺寸标注的基本要求
学 院
尺寸标注的基本规则
尺寸三要素
尺寸标注方法
组合体尺寸标注
尺寸标注方法 尺寸标注类型 尺寸标注注意事项 尺寸标注步骤
1
2020年7月30日星期四
一 尺寸标注的基本知识
机 1、尺寸标注的基本要求
械 工
程 正确： 符合国家标准(GB)规定的尺寸注法。
程 学
尺寸数字布置在外面。当位置更小时，箭头和数字都可以
院 布置在外面。
几个小尺寸连续标注时，中间的箭头可用圆点或斜线代替。
14
2020年7月30日星期四
4、尺寸标注方式
机 （5）示例
械 工 程 学 院
线性尺寸 窄小尺寸 直径尺寸 半径尺寸 角度尺寸
15
2020年7月30日星期四
二.组合体的尺寸标注方法
标注大于半圆的圆弧尺寸时，则与圆 的尺寸注法相同（注直径）。
标注小于或等于半圆的圆弧时，应在
尺寸数字前加注半径符号“R ”。
当圆弧的半径过大或在图纸范围内无法 标出其圆心位置时，可采用折线的形式 标注。若不需要标出圆弧的圆心位置时， 可只画靠近箭头的一段。
11
2020年7月30日星期四
4、尺寸标注方式
先标注定形尺寸； 再标注定位尺寸；
机 基本方法：形体分析法
最后标注总体尺寸。
械
工 将组合体分解为若干个基本体和简单体，在形体分
程
学 析的基础上标注三类尺寸。
院
定形尺寸：
确定各基本体形状和大小的尺寸。示例
定位尺寸：确定各基本体之间相对位置的尺寸。示例
要标注定位尺寸，必须先选定尺寸基准。物体有 长、宽、高三个方向的尺寸，每个方向至少要有一个 基准。通常以物体的底面、端面、对称面和轴线作为
机 械
尺寸标注的基本知识
工
程
尺寸标注的基本要求
学 院
尺寸标注的基本规则
尺寸三要素
尺寸标注方法
组合体尺寸标注
尺寸标注方法 尺寸标注类型 尺寸标注注意事项 尺寸标注步骤
1
2020年7月30日星期四
一 尺寸标注的基本知识
机 1、尺寸标注的基本要求
械 工
程 正确： 符合国家标准(GB)规定的尺寸注法。
程 学
尺寸数字布置在外面。当位置更小时，箭头和数字都可以
院 布置在外面。
几个小尺寸连续标注时，中间的箭头可用圆点或斜线代替。
14
2020年7月30日星期四
4、尺寸标注方式
机 （5）示例
械 工 程 学 院
线性尺寸 窄小尺寸 直径尺寸 半径尺寸 角度尺寸
15
2020年7月30日星期四
二.组合体的尺寸标注方法
标注大于半圆的圆弧尺寸时，则与圆 的尺寸注法相同（注直径）。
标注小于或等于半圆的圆弧时，应在
尺寸数字前加注半径符号“R ”。
当圆弧的半径过大或在图纸范围内无法 标出其圆心位置时，可采用折线的形式 标注。若不需要标出圆弧的圆心位置时， 可只画靠近箭头的一段。
11
2020年7月30日星期四
4、尺寸标注方式
先标注定形尺寸； 再标注定位尺寸；
机 基本方法：形体分析法
最后标注总体尺寸。
械
工 将组合体分解为若干个基本体和简单体，在形体分
程
学 析的基础上标注三类尺寸。
院
定形尺寸：
确定各基本体形状和大小的尺寸。示例
定位尺寸：确定各基本体之间相对位置的尺寸。示例
要标注定位尺寸，必须先选定尺寸基准。物体有 长、宽、高三个方向的尺寸，每个方向至少要有一个 基准。通常以物体的底面、端面、对称面和轴线作为
组合体三视图尺寸标注
(2)检查电器安全装里的灵敏和可靠 程度。
(3)观察各传动部件的温升、声向及 震动等 情况。
(4)时刻检查床身和升降台内的柱塞油 泵的工 作情况 ，当 机床在 运转中 而指示 器内没 有油流 出时， 应及时 进行修 理。
(5)发现工作台纵向丝杠轴向间隙及传动 有间隙 ，应按 说明要 求进行 调整。
(6)主轴轴承的调整。
注意：由于相贯线为自然形成的交线，因此不需标注相 贯线的尺寸。
§5-3 组合体三视图的尺寸标注
三、组合体的尺寸标注的种类
定形尺寸：各组成部分的长、宽、高三个方向的大小
尺寸。
定位尺寸：组合体中各组成部分相对位置的尺寸。 总体尺寸：组合体外形大小的总长、总宽、总高尺寸。
四、组合体的尺寸标注的方法和步骤
1、平面立体的尺寸标注方法：标注底面形状和高度尺寸。
§5-3 组合体三视图的尺寸标注
一、基本体的尺寸标注 2、回转体的尺寸标注方法：标注底面圆直径和高度尺寸。
底面圆直径要标注在非圆视图上。
§5-3 组合体三视图的尺寸标注
二、切割体和相贯体的尺寸标注 1、切割体的尺寸标注 切割体是指带有切口、槽和穿孔的基本体。切割体的
(2)检查电源开关外观和作用是否良好 ，接地 装置是 否完整 。
(3)检查各部件螺钉、像目、手柄、 手球及 油杯等 有无松 动和丢 失，如 发现应 及时拧 紧和补 齐。
(4)检查传动皮带状况。 钻铣床
[1](5)检查电器安全装置是否良好。
班中保养 (1)观察电机、电器的灵敏性、可靠性 、温升 、声响 及震动 等情况 。
组合体三视图的尺寸标注
组合体的视图只能表达其形状，而组合体的大小以及组 合体上各部分的相对位置，则要由视图上的尺寸来确定。
组合体的尺寸标注方法
三、一些常见形体的定位尺寸
⑴
⑵
宽度基准 ⑶
高度基准 宽度基准
宽度基准
高度基准
长度基准
长度基准
⑴ 一组孔的定位尺寸 长度基准 ⑵ 圆柱体的定位尺寸
⑶ 立方体的定位尺寸
四、组合体表面具有相贯线和截交线时的尺
寸标注
50 20
错误
50 20
错误 20
20
52 52 56 18
18 56
不能在截交线上直接标注尺寸。
尺寸布置要整齐、清晰，便于阅读。
合理： 标注的尺寸要符合设计要求及工 艺要求。
二、尺寸三要素
⒈ 尺寸界线 ⒉ 尺寸线
⒊ 尺寸数字
尺寸数字
1.5×45° 1.5×45°
数字高度3.5毫米
16 10
尺寸界线 尺寸线
20 35
平行
最好7<L<10
尺寸界线超出箭头约2毫米
尺寸线不能用其它图线代替，也不得与其它 图线重合。
20
16 40
40
错误
25
30
30
16
不能在相贯线上直接标注尺寸。
五、组合体的各种注法
⒈ 简化注法
成组要素（如孔，槽）可仅在一个要素上注 出其尺寸和数量。成组要素均匀分布时可按 图注法。当成组要素在图形中的定位和分布 情况在图形中已经明确时，可以不注角度并 可省略“均布”两字，如图。
均匀分布的成组要素的尺寸按
5 5 20
⑵ 标注球面直径时，应在符
S10
号前加注符号S。
⑶ 整圆或大于半圆的圆弧，要标注直径尺寸； 等于或小于半圆的圆弧应注半径尺寸。
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
组合体中尺寸的分类
a. 棱柱的位置通过定其棱面来确定，圆柱的位置通过定 其轴线来确定。
b.对称分布的两个相同的基本形体，通常注出它们间的 距离。
c.定位尺寸的省略
3、总体尺寸
当组合体在某一方向 上由若干段尺寸组成时， 一般应注出该方向的总 体尺寸。注出该方向的 总体尺寸后，可对该方 向的定形或定位尺寸作 调整（去掉一个定形尺 寸或定位尺寸）。
• 不标注总体尺寸的情况：
当某一方向的端部为圆或圆弧时，该方向不注总 体尺寸，而应标注圆弧的半径及圆心的定位尺寸。
（三）、尺寸标注的位置——清晰
1. 尺寸应该标注在反应形体特征的视图上。
2. 同一形体的尺寸应尽可能集中,并尽量放在 两视图之间。
3、一般应把尺 寸标注在图形轮廓 线之外，若因标注 在外部尺寸线拉得 太长或尺寸界限与 尺寸线相交，而内 部空间又较大时可 标注在图形内部；
四、组合体的尺寸标注
（一）、标注尺寸的要求
正确：尺寸标注符合国家标准的规定，即严 格遵守国家标准的规定。
完整：尺寸标注要完整，要能完全确定出物体的 形状和大小，不遗漏，允许必要的重复。
清晰：尺寸标注要合理，安排要清晰。
（二）、组合体应注的尺寸——完整
1.定形尺寸
确定组合体各组成部分形状大小的尺寸。
2.定位尺寸
确定各基本形体之间的相对位置尺寸。
3.总体尺寸
组合体的总长、总宽、总高尺寸。
1、定形尺寸
2、定位尺寸
（1）尺寸基准
标注定位尺寸前，要先确定尺寸基准（定位尺寸的计 量点, 有长、宽、高三个方向的尺寸基准） 。
基准的选择一般以对称面、回转孔的轴线、底面、主要 端面作为尺寸基准。 （2）定位尺寸
去掉立板的高度尺寸）
பைடு நூலகம்
b.对称分布的两个相同的基本形体，通常注出它们间的 距离。
c.定位尺寸的省略
3、总体尺寸
当组合体在某一方向 上由若干段尺寸组成时， 一般应注出该方向的总 体尺寸。注出该方向的 总体尺寸后，可对该方 向的定形或定位尺寸作 调整（去掉一个定形尺 寸或定位尺寸）。
• 不标注总体尺寸的情况：
当某一方向的端部为圆或圆弧时，该方向不注总 体尺寸，而应标注圆弧的半径及圆心的定位尺寸。
（三）、尺寸标注的位置——清晰
1. 尺寸应该标注在反应形体特征的视图上。
2. 同一形体的尺寸应尽可能集中,并尽量放在 两视图之间。
3、一般应把尺 寸标注在图形轮廓 线之外，若因标注 在外部尺寸线拉得 太长或尺寸界限与 尺寸线相交，而内 部空间又较大时可 标注在图形内部；
四、组合体的尺寸标注
（一）、标注尺寸的要求
正确：尺寸标注符合国家标准的规定，即严 格遵守国家标准的规定。
完整：尺寸标注要完整，要能完全确定出物体的 形状和大小，不遗漏，允许必要的重复。
清晰：尺寸标注要合理，安排要清晰。
（二）、组合体应注的尺寸——完整
1.定形尺寸
确定组合体各组成部分形状大小的尺寸。
2.定位尺寸
确定各基本形体之间的相对位置尺寸。
3.总体尺寸
组合体的总长、总宽、总高尺寸。
1、定形尺寸
2、定位尺寸
（1）尺寸基准
标注定位尺寸前，要先确定尺寸基准（定位尺寸的计 量点, 有长、宽、高三个方向的尺寸基准） 。
基准的选择一般以对称面、回转孔的轴线、底面、主要 端面作为尺寸基准。 （2）定位尺寸
去掉立板的高度尺寸）
பைடு நூலகம்
工程制图第十三章组合体尺寸标注
A
A
A－A
A
A
4×
R
A
A
A－A
A
A
4×
R
3）、相互平行的尺寸，应按大小顺序排列， 小尺寸在内，大尺寸在外。
好！
不好！
4）、同心圆柱的直径尺寸，最好注在非圆的 视图上。
好！
不好！
4×
4×
STEP 03
STEP 01
STEP 02
半径尺寸应标注在反映圆弧实形的视图上。
不允许这样的标注
3、一些常见形体的定位尺寸
⑴ 一组孔的定位尺寸
⑶ 立方体的定位尺寸
⑵ 圆柱体的定位尺寸
基准
基准
基准
⑶
基准
基准
⑴
基准
基准
基准
⑵
三、组合体尺寸的标注 1、基本几何体的尺寸标注
1）、棱柱、棱锥的尺寸标注
30
8
20
30
20
8
(30.01)
20
20
30
25×25
2）、 回转体的尺寸标注
宽度方向的基准
02
高度方向的基准
01
长度方向的基准
03
组合体尺寸标注
55
30
例2、标注如图所示支架的尺寸 。
宽度方向基准
长度方向基准
★ 形体分析并选择尺寸基准
高度方向基准
★ 标注底板尺寸
2×φ5
32
R4
24
★ 标注直立板尺寸
20
8
14
2
15
18
25
5
12
16
Φ14
8
★ 标注全三类尺寸
例3、标注好图所示的轴承座的尺寸。
组合体的尺寸标注
图4-38 同一方向的尺寸标注
(a) 好
(b)不好
图4-39 尺寸排列要清晰
(a) 好
(b)不好
图4-40 直径和半径的尺寸标注
（4）回转体的直径一般应尽量注在投影为非圆的视图 上，半径尺寸一定要注在投影为圆的视图上，如图440所示。但板件上多孔分布时，其直径应注在反映 为圆的视图上。
（5）一般情况下不在虚线结构上标注尺寸。
以上各点在具体标注尺寸时，有时会出现不能同时
兼顾的情况，必须在保证尺寸正确、完整、清晰、合 理的条件下，根据具体情况，合理布置。
机械制图
机械制图
组合体的尺寸标注
1.1标注组合体尺寸的基本要求 视图仅能表示组合体的形状，而组合体各组成部分的大
小及相对位置还需由尺寸来确定，组合体标注尺寸时要做 到：
1.正确 必须符合国家标准中尺寸注法的一般规定。
2.完整 所注尺寸必须能完全确定组合体的形状大小及各部分间
的相对位置关系，标注尺寸时既不能遗漏，也不能重复标 注。Βιβλιοθήκη 图4-33 轴承座尺寸分析
有时，每个方向上除确定一个主要基准外，还 选择一、二个辅助基准。如图4-34 所示，在标注内 孔深度4时，是以左端面为辅助基准标注的。
图4-34 尺寸基准的选择
（3）总体尺寸 确定组合体的总长、总宽和总高的尺寸。 当总体尺寸与已经标注的定形尺寸一致时，总体尺寸就不再
在另形标注。如图 4-33中，轴承的总长和总宽尺寸就是底板的 长60和宽34。
（1）棱柱、棱锥标注出长、宽、高尺寸； （2）棱台标注出上底、下底的长和宽及高度尺寸； （3）圆柱、圆锥标注出底圆直径和高度尺寸； （4）圆台标注出上底、下底的直径和高度尺寸； （5）球标注代号“S”及直径、半径尺寸。
组合体的尺寸标注
逐个标注各基本形体的定形尺寸和定位尺寸。（续 1）
（2）标注凸台
凸台的定形尺寸20、12 ，高 度方向的定位尺寸83 定出了凸 台的顶面位置，也确定了凸台 的高度；宽度方向的定位尺寸 28 确定凸台圆柱的轴线位置
逐个标注各基本形体的定形尺寸和定位尺寸。（续 2）
（3）标注底板
在俯视图上集中标注底板的长 90、宽60，圆角半径R12，两小 圆孔直径12、圆心的定位尺寸 66、48；在主视图上集中标注 底板上方槽的尺寸48、3，以及 底板的高度14
不合理
合理
封闭尺寸
4. 当以对称平面为尺寸基准时，应标注完整的尺寸，而不能 只标注一半。
错误
正确
对称图形的尺寸标注示例
5. 半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
半径尺寸标注示例
6. 较大圆柱体或圆柱孔的直径尺寸应尽量标注在投影为非圆的视图
上，而小圆柱孔的直径应尽量标注在投影为圆的视图上。这样直径尺 寸就标注在了最能反映形体特征的视图上，以便于读图。
由于组合体中的各基本形体需要在长、宽、高三个方向定 位，所以在这三个方向上都要有定位尺寸，也就要在三个方向 上都有尺寸基准。虽然有时定位尺寸可以省略，但该方向的尺 寸基准仍需明确。
可以选作尺寸基准的通常是某主要基本体的底面、端（侧） 面、对称平面以及回转体的轴线等。
该组合体左右对称， 因此长度方向的尺寸基 准为对称平面；由此标 出底板上两个圆柱孔的 长度方向定位尺寸40。
标注总体尺寸时，如遇回转
删除多余的定形尺寸20
ห้องสมุดไป่ตู้
体，一般不以轮廓线为界直接标 注其总体尺寸，往往标注中心高 或中心距。如右图中的总高由中 心高20和R10间接确定。
组合体的尺寸标注
体
接运用尺寸62和5， 两尺寸相加即确定了
的 视 图
总体尺寸，所以也不
标注。
例2 按形体标注的步骤对轴承座进行尺寸标注。 第 四 章
组
合
1) 形体分析 2) 选尺寸基准 3) 标注各形体的定形尺寸
体 的 视 图
4) 标注各形体间定位尺寸
5) 标注总体尺寸，完成尺寸
标注
2．按切割过程标注尺寸
对于以切割为主形成的组合体，一般不做形体分解，
第
第三章 组合体的视图
四 章
本章主要学习、理解并掌握组
合体视图的绘制与阅读，并能够正
组
确标注组合体的尺寸。
合 体
的
视
图
§3.3 组合体的尺寸标注
三 视 图→定性表达了组合体的形状。 标注尺寸→准确地表示组合体的确切形状及真实大小。
第 四
章
一、 组合体标注尺寸的要求
1) 正确 尺寸标注要符合国家标准的有关规定；
四 章
即要减少一个定形尺寸。
长度方向的总体尺寸
(44)
60、宽度方向的总体尺
组
寸40与底板的定形尺寸
合
一致，这两个方向上不 必另行标注。
体 的 视
高度方向上标注了总
ห้องสมุดไป่ตู้
图
体尺寸50，则在该方向
上减去了上部圆筒的高
度尺寸。
第 四 章 组 合 体 的 视 图
五、标注尺寸的方法
1．形体分析标注尺寸
对组合体进行形体分析，将其分解成几个简单形体， 第
小尺寸在内”的原则排列，避免尺寸线与尺寸界限交叉。 第 四 章
正确
不正确
4．直径注法
组
同轴回转体的直径，尽量标注在非圆形的视图上。 合
组合体的尺寸标注
三、尺寸基准
尺寸基准：用于确定基本体相对位置的几何要素 （如点、线、平面等）。 基本体有长、宽、高三个方向的尺寸，每个方向 至少要有一个尺寸基准（主要基准）。通常以物体的 底面、端面、对称面和轴线作为基准。
基准
基准 基准 基准 基准
基准 基准
基准
基准
(a)
(b)
(c)
四、组合体视图尺寸标注中应注意的问题
错 误
正 确
四、组合体视图尺寸标注中应注意的问题
8．尺寸的清晰标注
尺寸应尽量标注在视图轮廓线之外，并尽可能对 齐标注。大尺寸应标注在小尺寸之外以避免尺寸线和 尺寸界线相交。
错误
正确
四、组合体视图尺寸标注中应注意的问题
9．常见形体的尺寸标注
四、组合体视图尺寸标注中应注意的问题
9．常见形体的尺寸标注
1．不能出现封闭尺寸链
如长度方向的尺寸A、C、D 首尾相接，称为 封闭尺寸链。
错误
正确
四、组合体视图尺寸标注中应注意的问题
2．不能对截交线标注尺寸
基本体被平面截切时，要标注基本体的定形尺寸 和截平面的定位尺寸。
错误
正确
四、组合体视图尺寸标注中应注意的问题
3．不能对相贯线标注尺寸
当组合体的表面具有相贯线时，应标注产生相 贯线的两基本体的定形、定位尺寸。
五、标注组合体尺寸的步骤
（4）标注总体尺寸
支座的总高尺寸 为1230，它也是 圆筒的高度尺寸；
总长尺寸省略标 注（左右两侧为 圆弧面）； 总宽尺寸省略标 注（一侧为圆弧 面）。
六、尺寸的简化表示
不致引起误解和不会引起理解的多意性的前提下， 可按照国家标准16675.2-1996对尺寸进行简化表示。
组合体三视图的尺寸标注
3
三、基本体的尺寸标注
1.基本体
S
基本体的尺寸标注，一般只需注出反映其自身形状 大小的定形尺寸。
4
2.切割体
切割体的尺寸标注，除应注出基本体的定形尺寸外， 还需注出确定截平面位置的定位尺寸。
5
3、相贯体
相交体的尺寸标注，除了应注出两相交基本体的尺寸外， 还应注出确定两基本体相对位置的定位尺寸。
组合体三视图的尺寸标注
一、尺寸种类及尺寸基准
定形尺寸： 确定各基本形体大小的尺寸。 定位尺寸： 确定各基本形体相对位置的尺寸。 总体尺寸： 表示组合体的总长、总宽、总高
的尺寸。
尺寸基准： 标注和测量尺寸的起点。
选定尺寸基准的依据：一般选择组合体的对
称平面、底面、重要端面及回转体轴线最为尺
寸基准。由于组合体有长、宽、高三个方向的
6
4、板类结构
板类物体，除厚度尺寸需在其它视图上标注以外，其
余尺寸全部标注在反映实形和相互位置关系的视图上。如
果板上有若干个孔，一般需注出孔的中心距；如果孔是沿
圆周分布的，则需要标注定位圆直径。
7
四、组合体尺寸标注基本要求
1.尺寸尽量标注在最能反映形体特征的视 图上
缺口尺寸注在 反映其实形的 视图上
3.标注总体尺寸
4.校核,加深
15
1. 谈话：假设仅仅是对问题答案的猜测。事物的开展是复杂的，是不以我们的个人意志转 移的。有一些时候，事情的结果可能并不在我们提出的任何一个假设之内。 2. 提问：把一张纸和一个小球同时从高处丢下，猜猜看，哪个先落地？ 3. 组织讨论，提出假设，交流呈现几种主要猜测。 4. 要想知道自己提出的假设是否正确，我们应该怎么办呢？ 〔一定要经过亲自实验或动手搜集有关证据来进行验证〕 5. 学生分组自己做实验，观察实验现象，验证自己的假设。 填写实验活动记录表，记录自己的思维过程。 6. 思考、讨论：自己的假设正确吗？导致实验结果的原因是什么？ 7. 小结：经验是一笔珍贵的财富，能够指导我们认识很多未知的世界，但有的时候人们的 经验会束缚我们的思维。经验有时会造成假象。 8. 补充：“两个铁球同时落地〞的故事。 9. 拓展活动：用两张一样重的纸〔其中一张揉成团〕重复上面的实验，结果会怎么样呢？ (三)拓展:研究蚯蚓
三、基本体的尺寸标注
1.基本体
S
基本体的尺寸标注，一般只需注出反映其自身形状 大小的定形尺寸。
4
2.切割体
切割体的尺寸标注，除应注出基本体的定形尺寸外， 还需注出确定截平面位置的定位尺寸。
5
3、相贯体
相交体的尺寸标注，除了应注出两相交基本体的尺寸外， 还应注出确定两基本体相对位置的定位尺寸。
组合体三视图的尺寸标注
一、尺寸种类及尺寸基准
定形尺寸： 确定各基本形体大小的尺寸。 定位尺寸： 确定各基本形体相对位置的尺寸。 总体尺寸： 表示组合体的总长、总宽、总高
的尺寸。
尺寸基准： 标注和测量尺寸的起点。
选定尺寸基准的依据：一般选择组合体的对
称平面、底面、重要端面及回转体轴线最为尺
寸基准。由于组合体有长、宽、高三个方向的
6
4、板类结构
板类物体，除厚度尺寸需在其它视图上标注以外，其
余尺寸全部标注在反映实形和相互位置关系的视图上。如
果板上有若干个孔，一般需注出孔的中心距；如果孔是沿
圆周分布的，则需要标注定位圆直径。
7
四、组合体尺寸标注基本要求
1.尺寸尽量标注在最能反映形体特征的视 图上
缺口尺寸注在 反映其实形的 视图上
3.标注总体尺寸
4.校核,加深
15
1. 谈话：假设仅仅是对问题答案的猜测。事物的开展是复杂的，是不以我们的个人意志转 移的。有一些时候，事情的结果可能并不在我们提出的任何一个假设之内。 2. 提问：把一张纸和一个小球同时从高处丢下，猜猜看，哪个先落地？ 3. 组织讨论，提出假设，交流呈现几种主要猜测。 4. 要想知道自己提出的假设是否正确，我们应该怎么办呢？ 〔一定要经过亲自实验或动手搜集有关证据来进行验证〕 5. 学生分组自己做实验，观察实验现象，验证自己的假设。 填写实验活动记录表，记录自己的思维过程。 6. 思考、讨论：自己的假设正确吗？导致实验结果的原因是什么？ 7. 小结：经验是一笔珍贵的财富，能够指导我们认识很多未知的世界，但有的时候人们的 经验会束缚我们的思维。经验有时会造成假象。 8. 补充：“两个铁球同时落地〞的故事。 9. 拓展活动：用两张一样重的纸〔其中一张揉成团〕重复上面的实验，结果会怎么样呢？ (三)拓展:研究蚯蚓
组合体尺寸标注
组合体的尺寸标注组合体的视图只能表达组合体的形状结构，而组合体各部分的大小及其相对位置必须通过尺寸标注来确定。
尺寸标注的基本要求：正确、完整、清晰。
正确：指标注尺寸应符合国家标准中有关尺寸注法的规定。
完整：必须把组成物体各形体的大小及相对位置完全确定下来，不允许遗漏尺寸，也不能有重复尺寸。
清晰：尺寸的安排要整齐、清晰，便于阅读查找。
一、组合体的尺寸分析1.组合体的尺寸基准在组合体中，各基本体位置都是相对而言的，因此，为了完整的标注组合体的尺寸必须在长、宽、高三个方向分别选出基准，以便确定各基本体的相对位置。
基准是确定尺寸位置的几何元素（点、线、面），是标注尺寸的出发点；通常选择组合体的底面、重要端面、对称平面以及回转体轴线等作为组合体的尺寸基准。
如图所示，长度方向基准是组合体右端面，宽度方向基准是组合体前后对称面，高度方向基准是组合体的底面。
2.定形尺寸确定构成组合体的各基本形体大小的尺寸称为定形尺寸，定形尺寸一般包括长、宽、高三个方向的尺寸。
3.定位尺寸确定构成组合体的各基本形体间相对位置的尺寸称为定位尺寸。
两基本体间应该有三个方向的定位尺寸，若两形体间在某一方向处于共面、对称、同轴时就可省略一个定位尺寸。
4.总体尺寸确定组合体外形的总长、总宽、总高的尺寸称为总体尺寸。
当组合体的一端为回转面时，该方向的总体尺寸一般不注，只标注轴线的定位尺寸，如图中未注总高尺寸，只标注出轴线的定位尺寸22。
组合体的尺寸分析在标注总体尺寸后，要对尺寸进行调整，在哪个方向上标注了总体尺寸就应从该方向上去掉一个尺寸，防止尺寸重复。
如图应标注总高24。
但是这时在高度方向就产生了多余尺寸，则需在相应方向少注一个大小尺寸，在图中尺寸19就不应注出。
总体尺寸的标注二、常见截切体、相贯体及板状类形体的尺寸标注复习：基本体尺寸标注常见平面基本体尺寸标注常见曲面基本体尺寸标注1.带切口立体及相交立体的尺寸标注当在基本形体上遇到切割、开槽及相贯时，除标注出其基本体的定形尺寸外，对切割与开槽，还应标注出截平面位置的尺寸；对相贯的两回转面形体，应以其轴线为基准标注两形体的相对位置尺寸，如图所示。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 四、 尺寸基准
标注尺寸的起点称为尺寸基准(简称基准)。
组合体具有长、宽、高三个方向的尺寸，标注 每一个方向的尺寸都应先选择好基准。标注时， 通常选择组合体的底面、端面、对称面、轴心线、 对称中心线等作为基准。图5-17所示轴承座的尺 寸基准是：长度方向尺寸以对称面为基准；宽度 方向尺寸以后端面为基准；高度方向尺寸以底面 为基准，如图5-19所示。
宽度方向尺寸基准 （后端面）
长度方向尺寸基准 （对称面）
高度方向尺寸基准 （底面）
图5-18 轴承座画图步骤
图5-20
图5-20
• (3) 总体尺寸表示组合体总长、总宽、总高的尺寸。
• 三、 基本方法
• 标注组合体尺寸的基本方法是形体分析法。
• 保证尺寸标注完整，最适宜的办法是应用 形体分析法。就是说将组合体分解为若干 个基本形体，然后注出确定各基本形体位 置关系的定位尺寸，再逐个地注出这些基 寸种类
• 组合体是由若干基本几何体按一定的位置和方式 组合而成，因此在视图上除了要决定基本几何体 的大小外，还需要解决它们之间的相对位置和组 合体本身的总体尺寸。所以，组合体的尺寸包括 下列三种：
• (1) 定形尺寸表示各基本几何体大小(长、宽、高) 的尺寸；
• (2) 定位尺寸表示各基本几何体之间相对位置(上 下、左右、前后)的尺寸；
