钢板Z向拉伸断裂原因分析

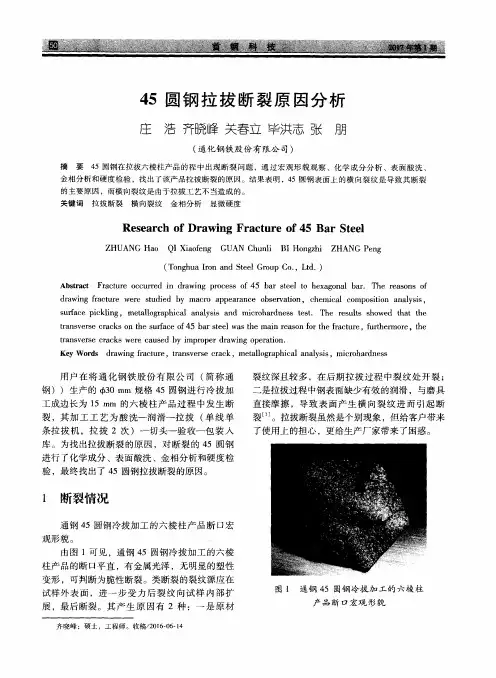

45圆钢拉拔断裂原因分析
用 户 在 将 通 化 钢 铁 股 份 有 限公 司 （ 简 称 通
钢 ）） 生产 的 ４ ） ３ ０ ｍ ｍ 规格 ４ ５圆钢 进 行 冷拔 加 工成 边 长为 １ ５ ｍｍ 的六 棱 柱 产 品 过 程 中发 生 断
裂纹 深且 较 多 ，在 后期 拉 拔 过 程 中 裂 纹处 开裂 ；
库 。为找 出拉 拔 断裂 的原 因 ，对 断裂 的 ４ ５圆 钢 进行 了化学 成分 、表 面酸洗 、金 相分 析和 硬度 检 验 ，最终 找 出 了 ４ ５圆钢 拉拔 断裂 的原 因 。
了使用上 的担心 ，更 给生产 厂家 带来 了 困惑 。
１ 断裂情况
通钢 ４ ５圆钢冷 拔 加工 的六棱 柱产 品断 口宏
（ Ｔ ｏ ｎ ｇ ｈ ｕ ａ Ｉ ｒ ｏ ｎ ａ ｎ ｄ Ｓ ｔ ｅ ｅ ｌ Ｇ ｒ ｏ ｕ ｐ Ｃ ｏ ． ， Ｌ ｔ ｄ 、 ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ Ｆ ｒ ａ ｃ ｔ ｕ ｒ ｅ ｏ ｃ ｃ ｕ ｒ ｒ ｅ ｄ ｉ ｎ ｄ ｒ ａ ｗｉ ｎ ｇ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｆ ４ ５ ｂａ ｒ ｓ ｔ ｅ ｅ ｌ ｔ ｏ ｈ ｅ ｘ ａ ｇ ｏ ｎａ ｌ ｂ ａ ｒ ． Ｔｈ ｅ ｒ ｅ ａ ｓ ｏ ｎ ｓ ｏ ｆ ｄ ｒ ａ ｗｉ ｎ ｇ ｆ ｒ ａ ｃ ｔ ｕ ｒ ｅ ｗｅ ｒ ｅ ｓ ｔ ｕ ｄ ｉ ｅ ｄ ｂ ｙ ｍａ ｃ ｒ ｏ ａ ｐ ｐ ｅ ａ ｒ ａ ｎ ｃ ｅ ｏ ｂ ｓ ｅ ｒ ｖ ａ ｔ ｉ ｏ ｎ， ｃ ｈｅ ｍｉ ｃ ａ ｌ ｃ ｏ ｍｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ， ｓ ｕ ｒ ｆ ａ ｃ ｅ ｐｉ ｃ ｋ ｌ ｉ ｎ ｇ， ｍｅ ｔ ａ ｌ ｌ ｏ ｇ ｒ ａ ｐ ｈ ｉ ｃ ａ ｌ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ａ ｎ ｄ ｍｉ ｃ ｒ ｏ ｈ ａ ｒ ｄ ｎ ｅ ｓ ｓ ｔ ｅ ｓ ｔ ． Ｔｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗｅ ｄ ｔ ｈａ ｔ ｔ ｈ ｅ ｔ ｒ ａ ｎ ｓ ｖ ｅ ｒ ｓ ｅ ｃ ｒ ａ ｃ ｋ ｓ Ｏ ｉ ｌ ｔ ｈ ｅ ｓ ｕ ｒ ｆ ａ ｃ ｅ ｏ ｆ ４ ５ ｂ ａ ｒ ｓ ｔ ｅ ｅ ｌ ｗａ ｓ ｔ ｈｅ ｍａ ｉ ｎ ｒ ｅ ａ ｓ ｏ ｎ ｆ ｏ ｒ ｔ ｈ ｅ ｆ ｒ ａ ｃ ｔ ｕ ｒ ｅ，ｆ ｕ ｒ ｔ ｈ ｅ ｒ ｍｏ ｒ ｅ，ｔ ｈ ｅ ｔ ｒ ａ ｎｓ ｖ ｅ ｒ ｓ ｅ ｃ ｒ ａ ｃ ｋｓ ｗｅ ｒ ｅ ｃ ａ ｕ ｓ ｅ ｄ ｂ ｙ ｉ ｍｐ ｒ ｏ ｐ ｅ ｒ ｄ ｒ ａ ｗｉ ｎ ｇ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ． Ｋｅ ｙ Ｗｏ ｒ ｄ ｓ ｄ ｒ ａ ｗｉ ｎ ｇ ｆ ｒ ａ ｃ ｔ ｕ ｒ ｅ，ｔ ｒ ａ ｎ ｓ ｖ ｅ ｒ ｓ ｅ ｃ ｒ ａ ｃ ｋ，ｍｅ ｔ ａ ｌ ｌ ｏ ｇ ｒ ａ ｐ ｈ ｉ ｃ ａ ｌ ａ ｎａ ｌ ｙ ｓ ｉ ｓ，ｍｉ ｃ ｒ ｏ ｈ ａ ｒ ｄ ｎ ｅ ｓ ｓ
海洋工程钢结构Z向裂纹成因及管控分析
海洋工程钢结构Z向裂纹成因及管控分析摘要：随着社会和经济的不断发展，船舶制造、海洋工程等领域都有了长足的进步，造船技术也有了长足的进步。
随着建造技术的进步，对钢板的性能要求也在不断的增加，对高强度、高韧性、高焊接性能的要求也越来越高，对钢板的抗折性能也提出了更高的要求。
因此，很多钢铁生产厂家都在致力于开发适用于海洋工程领域、能够有效抵抗Z向裂纹的高性能钢板。
尤其是近几年，我国海洋工程建设技术、制造管理方式发生了巨大变革，海洋工程施工的结构形式不断涌现，对海洋工程钢结构材料的性能提出了更高的要求；尤其是大厚度钢板的需求量日益增加，其主要原因在于，大厚度钢板能够显著改善整个海洋工程的整体性能提高海洋工程钢结构质量；大厚度钢板在抵御Z向裂纹时所遇到的困难是亟待解决的。
因此，文章就海洋工程中出现Z向裂纹的成因及防止其发生的方法作了探讨，以期对防止其发生Z向裂纹起到积极作用。
关键词：海洋工程；钢结构Z向裂纹；管控1钢结构Z向裂纹产生的原因分析1.1结构内部原因由于海洋工程钢结构材料的不均匀性，导致了结构内因所产生的Z向裂纹，由于钢结构中存在着大量的硫化物、硅酸盐等杂质，这些杂质在钢中的分布并不是很均匀，如果有大量的杂质聚集在一起，就会形成比较薄弱的夹层。
而海洋工程钢结构所用的钢板一般都比较厚，所以很有可能会因为不均匀的杂质而产生夹层。
也就是说，随着钢板厚度的增大，Z向裂纹的发生也会增加。
另外，由于母材和焊接材料的不同，造成了焊接部位和其他部位的材料不同，从而使焊缝部位产生Z向裂纹。
与传统的船舶相比，近代船舶出现了明显的“大型化”，这与以往在海上工程中遇到的“Z”向裂纹现象类似，在现代船舶建设中也存在着同样的问题。
现在的船只大部分都是150米以上，甚至更长的超大型船只，船体的长度越长，总纵强度的问题就越严重，所以需要加大船体板的厚度。
比如大多数货柜船的甲板都有80mm厚，而中档甲板的厚度则有30mm以上，越是厚实的货柜，就越是容易产生“Z”形裂纹。
钢板边部纵裂纹形成和原因
钢板边部纵裂纹的形态及成因分析2010-06-07 20:41:49 作者：连铸来源：制钢参考网浏览次数：35 文字大小：【大】【中】【小】随着品种开发的不断深入,高附加值品种钢日趋增多,钢种成分设计上加入大量的微合金元素如:Nb、V、Ti、Cr、Mo、Ni、Cu等,此类钢板在轧制过程中,出现了各种各样的裂纹,包括星裂、网裂、细小的边部纵裂纹,特别是细小的边部纵裂纹最多,占裂纹总量的70%。
边部小纵裂纹的出现,造成大量钢板报废。
济钢第三炼钢厂通过组织攻关、邀请专家进行学术交流,进行了大量对比试验、数据统计、电镜扫描等工作,找出了产生边部纵裂纹的原因,通过采取有效措施,使该类缺陷得到有效控制。
边部小纵裂纹断续,但总体沿轧制方向,缺陷体较尖锐、细小,深度约0.1～210mm,力学试验不影响钢板冷弯性能。
绝大部分分布在据钢板边部300mm左右,偶尔分布在钢板整个表面。
取裂纹试样观察其金相照片,发现其种边部小纵裂纹和铸坯表面大纵裂不同,一般不存在脱碳现象,没有晶粒长大和氧化物原点。
该裂纹没有氧化原点,使用电镜对裂纹处进行扫描分析,没有发现其保护渣成分,表明该裂纹并不是在结晶器内产生的。
最初怀疑该种裂纹极有可能是铸坯的皮下裂纹或铸坯在进加热炉加热及轧制过程中产生的。
为了寻找裂纹产生的根源,现场取了很多低倍样,对应钢板出现边部小纵裂纹的炉次,对铸坯试样进行了酸洗。
将铸坯试样浸泡于工业盐酸水溶液,酸洗后用钢刷将附着在铸坯表面的少量的氧化铁皮除去,清水冲洗后,用放大镜来观察铸坯表面的情况,均没有发现细小裂纹。
为了验证是否由皮下裂纹、夹杂或气泡造成的钢板表面裂纹,对酸洗后的试样进行表面铣、磨加工,沿内弧面向里1.5、310、415、715、1010mm逐层加工,并进行2次酸洗,逐层进行观察,没有发现有边部小纵裂纹、气泡、夹杂等迹象。
据有关资料介绍,现有连铸-冷却-再加热工艺中,当冷却到600～800℃范围,发生奥氏体向铁素体的转变,同时晶粒体积发生变化,碳氮化物容易在晶界析出并降低了晶界结合力。
钢材出现断裂的原因分析
钢材出现断裂的原因分析用于各行业的钢材品种达数千种之多。
每种钢材都因不同的性能、化学成分或合金种类和含量而具有不同的商品名称。
虽然断裂韧性值大大方便了每种钢的选择，然而这些参数很难适用于所有钢材。
主要原因有：第一，因为在钢的冶炼时需加入一定数量的某种或多种合金元素，成材后再经简单热处理便可获得不同的显微组织，从而改变了钢的原有性能；第二，因为炼钢和浇注过程中产生的缺陷，特别是集中缺陷（如气孔、夹杂等）在轧制时极其敏感，并且在同一化学成分钢的不同炉次之间，甚至在同一钢坯的不同部位发生不同的改变，从而影响钢材的质量。
由于钢材韧性主要取决于显微结构和缺陷的分散（严防集中缺陷）度，而不是化学成分。
所以，经热处理后韧性会发生很大变化。
要深入探究钢材性能及其断裂原因，还需掌握物理冶金学和显微组织与钢材韧性的关系。
1. 铁素体-珠光体钢断裂铁素体-珠光体钢占钢总产量的绝大多数。
它们通常是含碳量在0.05%～0.20%之间的铁-碳和为提高屈服强度及韧性而加入的其它少量合金元素的合金。
铁素体-珠光体的显微组织由BBC铁（铁素体）、0.01%C、可溶合金和Fe3C组成。
在碳含量很低的碳钢中，渗碳体颗粒（碳化物）停留在铁素体晶粒边界和晶粒之中。
但当碳含量高于0.02%时，绝大多数的Fe3C形成具有某些铁素体的片状结构，而称为珠光体，同时趋向于作为“晶粒”和球结（晶界析出物）分散在铁素体基体中。
含碳量在0.10%～0.20%的低碳钢显微组织中，珠光体含量占10%～25%。
尽管珠光体颗粒很坚硬，但却能非常广泛地分散在铁素体基体上，并且围绕铁素体轻松地变形。
通常，铁素体的晶粒尺寸会随着珠光体含量的增加而减小。
因为珠光体球结的形成和转化会妨碍铁素体晶粒长大。
因此，珠光体会通过升高d-1/2（d为晶粒平均直径）而间接升高拉伸屈服应力δy。
从断裂分析的观点看，在低碳钢中有两种含碳量范围的钢，其性能令人关注。
一是，含碳量在0.03%以下，碳以珠光体球结的形式存在，对钢的韧性影响较小；二是，含碳量较高时，以球光体形式直接影响韧性和夏比曲线。
Q345B板材弯折开裂原因分析
Q345B钢板伸长率不合的原因分析摘要通过对Q345B钢板伸长率影响因素的分析和研究，表明钢中夹杂物、异常组织及带状组织是Q345B钢板伸长率不合的主要原因。
并提出了工艺改进等相关措施，改善并提高了钢板伸长率性能。
0 前言Q345B钢板是低合金高强度结构钢，广泛用于制造各类结构件。
最近在对天津钢铁公司一批Q345B钢板进行力学性能检测时，发现伸长率明显偏低，规格集中在厚度30 mm以上，严重影响该产品的正常生产和合同交货期。
本文利用光学金相、扫描电镜分析等手段，对Q345B钢板拉伸断口试样进行显微组织、断口形貌、夹杂物类型分析，找出了造成Q345B钢板伸长率偏低的原因。
1 试验材料成分及力学性能选用的试验材料是Q345B钢板，加工好的试样在常温条件下进行拉伸试验。
其化学成分及力学性能检测结果见表1和表2。
通过对比分析伸长率合格与不合试样的成分，发现两者并无明显差别，但钢板伸长率性能相差很大，说明化学成分不是造成产品伸长率偏低的主要原因。
2试验结果及分析2．1金相分析从伸长率不合的1#试样钢板上取纵向试样，进行磨制、抛光，在光学金相显微镜下观察评定钢中夹杂物，发现钢中夹杂物主要以A类(硫化物)和B类(硅酸盐)为主，且试样中夹杂物级别较高，A类为细系2．5，B类为细系2．0。
D类和DS类夹杂物级别一般，D类为细系1．0，DS类为·39·第18卷第3期2012年6月宽厚板WIDE AND HEAVY PLATEVol．18，No．3June 20120．5，且由于尺寸较小，分布较为弥散，因此，A类和B类夹杂物对塑性指标的影响较大。
用4%硝酸酒精侵蚀后，观察其金相组织，见图1。
图1 1#试样板厚1/2处显微组织从金相结果来看，板厚1/2处金相组织为铁素体、珠光体和少量针状铁素体，试样心部存在贝氏体，这两类组织可降低钢板的塑性指标，此外，心部还有微裂纹;带状组织级别为2．5～3．0级，导致钢板横向性能变差，并在拉伸过程中产生木纹状断口，影响伸长率指标［1］;晶粒度级别为7．5～8级。

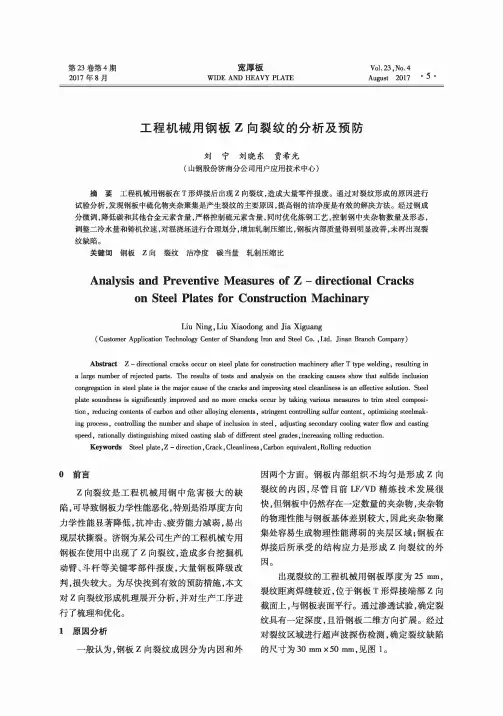

工程机械用钢板Z向裂纹的分析及预防
宽厚板
WIDE AND HEAVY PLATE
Vol. 23，N。 . 4 August 2017 • 5 •
Z 工 程 机 械 用 钢 板 向 裂 纹 的 分 析 及 预 防
刘宁刘晓东贾希光
(山钢股份济南分公司用户应用技术中心）
摘 要 工 程 机 械 用 钢 板 在 T 形 焊 接 后 出 现 Z 向裂纹，造成大量零件报废。通过对裂纹形成的原因进行 试 验分析，发现钢板中硫化物夹杂聚集是产生裂纹的主要原因,提高钢的洁净度是有效的解决方法。经过钢成 分 微 调 ，降低碳和其他合金元素含量,严格控制硫元素含量，同时优化炼钢工艺，控 制 钢 中 夹 杂 物 数 量 及 形 态 ， 调 分 ，增 加 乳 制 压 缩 比 ，钢 板 内 部 质 量 得 到 明 显 改 善 ，未 再 出 现 裂 纹缺陷。
Keywords Steel plate，Z - directio n，C rack，Cleanliness，Carbon equivalent, R olling reduction
〇 前言
z 向裂纹是工程机械用钢中危害极大的缺
陷 ，可导致钢板力学性能恶化，特别是沿厚度方向
力学性能显著降低，抗 冲 击 、疲劳能力减弱，易出
表 1 钢板化学成分检测结果(质量分数）
％
元素 C
Si
Mn
P
S
A1
V
Ti
Nb
Cr
Ni
Cu
Mo
含量 0.18 0.186 1.34 0.020 0.014 0.031 0.003 0.027 0.008 0.024 0.009 0.011 0.005
关 键 词 钢 板 Z向裂纹洁净度碳当量乳制压缩比
钢板防止Z向撕裂措施
厚钢板焊接加工层状撕裂的原因以及预防措施对于厚度不小于40 mm的厚钢板而言，在焊接过程中易发生层状撕裂，究其原因，有两方面，一方面为钢板越厚，非金属夹杂缺陷越多；另一方面为焊缝越厚，焊接应力和变形就越大，今天就来解析一下厚钢板加工焊接时层状撕裂的原因以及预防措施。
一、厚钢板焊接加工层状撕裂的原因层状撕裂产生的主要原因为钢中存在片状硫化物与层状硅酸盐或大量成片地密集于同一平面内的氧化铝夹杂物，可能导致Z向塑性降低，沿钢材轧制方向发生阶梯状的层状撕裂。
二、厚钢板焊接加工防层状撕裂的预防措施1.原材料控制(1)要求Q345B钢中S含量≤0.04%、P含量≤0.04%。
在原材料进厂复验过程中，对钢板的S、P含量需进行严格的控制，S、P含量的实测值应低于标准要求的1/2。
(2)厚板原材料进厂后应逐块进行无损检测，检测板内有无夹层。
(3)对不符合要求的钢板必须要求退货处理。
2.焊接接头设计要点(1)在满足焊透深度要求和焊缝致密性条件下，采用较小的焊接坡口角度及间隙。
(2)在角接接头中，采用对称坡口或偏向于侧板的坡口。
(3)采用双面坡口对称焊接代替单面坡口非对称焊接。
(4)在T形或角接接头中，板厚方向承受焊接拉应力的板材端头伸出接头焊缝区。
3.焊接材料的选择在满足接头强度要求的条件下，选用具有较好熔敷金属塑性性能的焊接材料，气保焊丝ER50-6是一种强度等级较低的低氢性焊接材料，焊丝的熔敷效率高且具有较好的塑性性能，也是一种公认的厚板焊接材料。
4.焊接方法的选择在焊接厚板时，采用富氩混合气体保护焊，此种焊接方法为低氢焊接方法的一种，比纯CO2气体保护焊更容易、更有效的控制焊缝金属内部的含氢量。
5.坡口的制备(1)厚板的坡口制备需优先采用机械坡口机进行加工，避免采用火焰切割，以免导致焊接部位重复受热。
(2)制定合理的坡口角度，在满足焊缝连接强度的同时，尽可能减小坡口尺寸，以达到减少焊缝熔敷金属填充量的目的。
(3)在坡口加工过程中，应严格按照既定要求限制坡口角度及钝边尺寸的偏差。
船板拉伸断口分层原因分析及措施建议
BV AH36船板拉伸断口分层原因分析[摘要】钢板拉伸试验后出现断口分层现象。
利用扫描电镜、电子探针和金相显微镜, 对断口以及断口附近钢板截面的组织进行了观察、检测和分析, 指出分层现象与板厚中心偏析处的贝氏体组织、混晶以及Nb、Ti、 Mn、C的成分偏析有关。
关键词：断口分层、中心偏析、带状、贝氏体分析。
前言：近阶段我公司生产的中厚规格的BV AH36船板，在力学性能检验中，由于拉伸试样断口分层的现象十分突出，既影响了船板产品的正常交货，又加重了生产负担。
为此本文通过对拉伸断口分层的试样进行系统的分析和研究，以期找出影响拉伸断口分层的原因，提高BV AH36船板钢的合格率。
1检验结果1、1 拉伸试验按常规拉伸试验取样要求,钢板拉伸试验试样为板材原始厚度的横向试样, 即试样拉伸方向垂直于轧制方向, 而断口表面平行于轧制方向并垂直于板材表面。
BV AH36船板拉伸试验结果及国家标准(船用产品材料与焊接规范) 值见表1。
表1力学性能检验结果表中数据显示, 该钢板的屈服强度、抗拉强度满足标准要求, 但拉伸断口有分层现象, 断后伸长率低于标准值。
1. 2化学成分取分层试样作化学成分分析, 结果见表2。
结果表明, 钢板的化学成分符合标准要求。
表二：1. 3 断口分析图一断口宏观形貌：试样的拉伸断口有明显的中心分层断裂特征,分层的中心线与试样厚度的中心线大致重合。
通过对大量拉伸试样断口检查，我们对分层的拉伸断口形态归纳为断口有明显的层状断裂特征，白亮色和灰色交替出现使试样厚度中心位置上呈现多层结构，见图1 。
宏观断面与拉伸方向垂直，断口平齐而光亮，见图1（b）；宏观断面与拉伸方向夹约45°角，断口表面光亮，见图1（c）。
附断口照片2-3个图二、白点断口形貌；放大倍数：9X。
上呈现隐约平行条纹特征，并有二次裂纹；放大倍数：50X图四白点区域，裂纹两边均为脆性解理状；放大倍数：500X。
图五白点断口放大呈现人字开裂形貌；两边均为脆性断裂；放大倍数：354X；放大倍数：1,200X。
钢材断裂基本原因分析大全
钢材断裂基本原因分析大全用于各行业的钢材品种达数千种之多。
每种钢材都因不同的性能、化学成分或合金种类和含量而具有不同的商品名称。
虽然断裂韧性值大大方便了每种钢的选择，然而这些参数很难适用于所有钢材。
主要原因有：第一，因为在钢的冶炼时需加入一定数量的某种或多种合金元素，成材后再经简单热处理便可获得不同的显微组织，从而改变了钢的原有性能；第二，因为炼钢和浇注过程中产生的缺陷，特别是集中缺陷（如气孔、夹杂等）在轧制时极其敏感，并且在同一化学成分钢的不同炉次之间，甚至在同一钢坯的不同部位发生不同的改变，从而影响钢材的质量。
由于钢材韧性主要取决于显微结构和缺陷的分散（严防集中缺陷）度，而不是化学成分。
所以，经热处理后韧性会发生很大变化。
要深入探究钢材性能及其断裂原因，还需掌握物理冶金学和显微组织与钢材韧性的关系。
1. 铁素体-珠光体钢断裂铁素体-珠光体钢占钢总产量的绝大多数。
它们通常是含碳量在0.05%～0.20%之间的铁-碳和为提高屈服强度及韧性而加入的其它少量合金元素的合金。
铁素体-珠光体的显微组织由BBC铁（铁素体）、0.01%C、可溶合金和Fe3C 组成。
在碳含量很低的碳钢中，渗碳体颗粒（碳化物）停留在铁素体晶粒边界和晶粒之中。
但当碳含量高于0.02%时，绝大多数的Fe3C形成具有某些铁素体的片状结构，而称为珠光体，同时趋向于作为“晶粒”和球结（晶界析出物）分散在铁素体基体中。
含碳量在0.10%～0.20%的低碳钢显微组织中，珠光体含量占10%～25%。
尽管珠光体颗粒很坚硬，但却能非常广泛地分散在铁素体基体上，并且围绕铁素体轻松地变形。
通常，铁素体的晶粒尺寸会随着珠光体含量的增加而减小。
因为珠光体球结的形成和转化会妨碍铁素体晶粒长大。
因此，珠光体会通过升高d-1/2（d为晶粒平均直径）而间接升高拉伸屈服应力δy。
从断裂分析的观点看，在低碳钢中有两种含碳量范围的钢，其性能令人关注。
一是，含碳量在0.03%以下，碳以珠光体球结的形式存在，对钢的韧性影响较小；二是，含碳量较高时，以球光体形式直接影响韧性和夏比曲线。
300M 钢拉伸试样异常断裂原因分析
300M 钢拉伸试样异常断裂原因分析崔刚【摘要】300M 钢在进行拉伸试验时，在试样夹持头过渡区发生异常断裂。
通过化学成分分析、宏观检验、金相检验、硬度测试与扫描电镜分析的方法，对试样异常断裂的原因进行了分析。
结果表明：该试样的异常断裂与试样热处理过程中产生增碳现象和试样夹持头台阶设计不合理有关。
%The abnormal fracture happened to the transition section of gripping head during the tensile test of 300M steel specimens.The specimens were investigated by means of chemical composition analysis,macrographic examination,metallographic examination,hardness test and SEM analysis,in order to find the causes of the abnormal fracture.The results show that:the abnormal fracture of the specimens was related to the generation of carburization phenomenon caused by the heat treatment,and the unreasonable design of the transition section of the gripping head.【期刊名称】《理化检验-物理分册》【年(卷),期】2016(000)003【总页数】4页(P213-216)【关键词】300M钢;拉伸试验;异常断裂;沿晶开裂;增碳现象【作者】崔刚【作者单位】中航工业航宇救生装备有限公司，襄阳 441003【正文语种】中文【中图分类】TG115.2300M钢(40CrNi2Si2MoVA)采用真空感应熔炼+真空自耗重熔冶炼，主要应用于飞机起落架等航空模锻件和自由锻件。
钢材压延加工中的断裂与损伤机制
钢材压延加工中的断裂与损伤机制钢材压延加工是一种重要的金属成型工艺，广泛应用于汽车、建筑、容器等行业。
在压延加工过程中，钢材经过拉伸、压缩、弯曲等变形，使其达到所需的形状和尺寸。
然而，在这个过程中，钢材容易出现断裂和损伤现象，严重影响产品的质量和使用寿命。
本文将从专业角度分析钢材压延加工中的断裂与损伤机制。
断裂机制钢材在压延加工过程中发生的断裂主要有两种类型：韧性断裂和脆性断裂。
韧性断裂韧性断裂是指钢材在塑性变形过程中，由于应力超过了材料的屈服强度而产生的断裂。
在韧性断裂过程中，钢材表面会出现明显的颈缩现象，断口表面呈现纤维状。
韧性断裂的发生通常与以下因素有关：1.材料的化学成分：含碳量较高的钢材，其韧性相对较低；2.材料的微观组织：晶粒粗大的钢材，其韧性较差；3.加工工艺：过度变形、温度过低等都会导致韧性断裂的发生。
脆性断裂是指钢材在塑性变形很小或没有塑性变形的情况下发生的断裂。
脆性断裂的特点是断裂过程迅速，没有明显的颈缩现象，断口表面呈现解理状。
脆性断裂的发生通常与以下因素有关：1.材料的化学成分：含碳量较低的钢材，其脆性相对较高；2.材料的微观组织：晶粒细小的钢材，其脆性较差；3.加工工艺：温度过低、变形速度过快等都会导致脆性断裂的发生。
损伤机制钢材在压延加工过程中产生的损伤主要有以下几种形式：表面损伤表面损伤是指钢材表面产生的裂纹、凹坑等缺陷。
表面损伤的主要原因是：1.原材料缺陷：如夹杂物、缩孔等；2.加工过程中的摩擦：导致钢材表面产生划痕；3.温度梯度：在压延过程中，钢材内部和表面温度不一致，导致表面产生应力，从而产生损伤。
内部损伤是指钢材内部产生的裂纹、孔洞等缺陷。
内部损伤的主要原因是：1.材料的不均匀性：如成分不均匀、微观组织不均匀等；2.加工过程中的应力集中：如孔洞、夹杂物等导致的应力集中；3.温度梯度：在压延过程中，钢材内部和表面温度不一致，导致内部产生应力，从而产生损伤。
钢材在压延加工过程中容易发生断裂和损伤，影响产品的质量和使用寿命。
高强钢板拉伸试验断裂位置偏移影响因素
高强钢板拉伸试验断裂位置偏移影响因素姜鸿亮;王晶;孙雪娇;闵凡启【摘要】从试样制备、试验机同轴度、试样夹持及试样材料等4个方面对影响高强钢板拉伸试验断裂位置偏移的因素进行了分析和讨论.结果表明:前3个因素都会造成拉伸试样断裂位置发生偏移,进而导致拉伸试验无效,最后一个因素则会导致材料塑性指标的波动;因此试验室应保证试样制备的精确性、试验机的同轴度以及试验人员的标准化操作,同时注重生产工艺参数的控制.%Influence factors of fracture position deviation of high strength steel plates during tensile testing were analyzed and discussed from the following fouraspects:specimen preparation,coaxiality of testing machines,specimen clamping and specimen material.The results show that the former three factors all could result in fracture position deviation and lead to invalid tensile test,and the last factor would lead to fluctuation of plasticity of the material.So the laboratory should guarantee the accuracy of specimen preparation,coaxiality of testing machines and standardized operation of testers, and more attention should be paid to the control of production process and parameters.【期刊名称】《理化检验-物理分册》【年(卷),期】2018(054)002【总页数】4页(P111-114)【关键词】高强钢板;拉伸试验;断裂位置;偏移;影响因素【作者】姜鸿亮;王晶;孙雪娇;闵凡启【作者单位】日照钢铁有限公司冶金技术处,日照276806;山钢股份莱芜分公司宽厚板事业部,莱芜271104;山钢股份莱芜分公司宽厚板事业部,莱芜271104;山钢股份莱芜分公司宽厚板事业部,莱芜271104【正文语种】中文【中图分类】TG115.5+2室温拉伸试验是金属材料获取力学性能指标最常用、最基本的手段，在钢材的各种性能检测中应用最为广泛。
拉伸开裂分析
拉伸开裂分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March拉伸开裂分析拉伸模的常有缺陷壁破裂这种缺陷一般出现在方筒角部附近的侧壁，通常，出现在凹模圆角半径（rcd）附近。
在模具设计阶段，一般难以预料。
即倒W字形，在其上方出现与拉深方向呈45°的交*网格。
交*网格象用划线针划过一样，当寻找壁破裂产生原因时，如不注意，往往不会看漏。
它是一种原因比较清楚而又少见的疵病。
方筒拉深，直边部和角部变形不均匀。
随着拉深的进行，板厚只在角部增加。
从而，研磨了的压边圈，压边力集中于角部，同时，也促进了加工硬化。
为此，弯曲和变直中所需要的力就增大，拉深载荷集中于角部，这种拉深的行程载荷曲线载荷峰值出现两次。
第一峰值与拉深破裂相对应，第二峰值与壁破裂相对应。
就平均载荷而言，第一峰值最高。
就角部来说，在加工后期由于拉深载荷明显地向角部集中，在第二峰值就往往出现壁破裂。
与碳素钢板（软钢板）相比较，18—8系列不锈钢由于加工硬化严重，容易发生壁破裂。
即使拉深象圆筒那样的均匀的产品，往往也会发生谄屏选？原因及消除方法（1）制品形状。
①拉深深度过深。
由于该缺陷是在深拉深时产生的，如将拉深深度降低即可解决。
但是必须按图纸尺寸要求进行拉深时，用其他方法解决的例子也很多。
② rd、rc过小。
由于该缺陷是在方筒角部半径（rc）过小时发生的，所以就应增大rc。
凹模圆角半径（rd）小而进行深拉深时，也有产生壁破裂的危险。
如果产生破裂，就要好好研磨（rd），将其加大（2）冲压条件。
①压边力过大。
只要不起皱，就可降低压边力。
如果起皱是引起破裂的原因，则降低压边力必须慎重。
如果在整个凸缘上发生薄薄的折皱，又还在破裂地方发亮，那就可能是由于缓冲销高度没有加工好，模具精度差，压力机精度低，压边圈的平行度不好及发生撞击等局部原因。
必须采取相应措施。
是否存在上述因素，可以通过撞击痕迹来加以判断，如果撞击痕迹正常，形状就整齐，如果不整齐，则表明某处一定有问题。
