电视视频信号波形、标准及说明
行场同步显示原理.
我们知道在电视系统中，为了能正确地重现图像，要求收端（监视器）与发端（摄像头）同步扫描。
只要扫描频率相同、起始相位相同，收端就可以重现发端图像并认为是同步的。
当收端、发端的频率、相位不同时，图像将被破坏，产生畸变，甚至无法重现，因此在图像信号中加入了同步脉冲。
在发送端，每当扫完一行图像时，加入一个行同步脉冲，每扫完一场图像时加入一个场同步脉冲。
它们与图像信号一起被发送出去。
在接收端，使行扫描锯齿波电流只有当行同步脉冲到达进才开始逆程期，而场扫描齿波电流也只有在场同步脉冲到达时才开始逆程期。
这样就保证了同步。
为了使扫描逆程光栅不显示（消隐），还需要加入行、场消隐脉冲，这时的图像信号电平成为消隐电平。
摄像头输出的是将图像信号，同步信号，行、场消隐信号这三种信号组合起来形成的黑白全电视信号。
我国电视规定：行频为15625Hz，行同步脉宽为4.7μs；场频为50Hz，场同步脉宽为2.5×1/15625=160μs。
因此若要人为的在视频中加入十字坐标显示，则需在摄像头输出的视频信号中将行场同步分离，并在指定的行和场叠加高脉冲信号。
原理框图及实现方案如下：点击看原图图1、视频十字座标显示原理框图一、行场同步分离在该方案中，使用专用芯片LM1881将行、场同步脉冲分离出来。
LM1881是正极性图像信号输入、TTL电平输出芯片，从而简化了电路。
图2是LM1881的连接图以及工作波形示意图。
正极性图像信号从2脚输入，在1脚和3脚分别输出复合同步信号和场同步信号。
5脚输出后沿脉冲信号，作为钳位放大器的钳位脉冲输入。
7脚输出奇偶场指示信号。
图2、LM1881连接图及工作波形示意图二、在显示器指定位置画线图3、视频信号波形1）在显示器中指定的列画点在视频信号中，一个行同步脉冲表示扫描一行，而一个行同步脉冲上所叠加的大小不同的模拟量则表示一幅画面在这一行中不同的灰度值，模拟电压值越大灰度越小；因此若要在监视器中某列显示一个亮点，则只需要在该同步脉冲的一个周期内将指定列处的模拟电压值变大即可。
电视中心视音频信号编码标准及解读
模拟电视信号
n 现有的各种数字电视信号是由模拟彩色电视信号取样、编码、 压缩而来的。模拟彩色电视信号的各种特性、要求，也一一反 映在数字电视信号里。
n 电视信号最早是模拟的黑白电视信号：黑白电视信号实际上是 图像的亮度信号，其带宽为6MHz。
n 把模拟信号的特征、结构组成，标准等等搞清楚，对以后的数 字信号，压缩信号也就容易搞清楚。
电视中心视音频信号编码标准及解读
图像的色域
n 色域： Color Gamut，就是指某种设备所能表达的颜色数 量所构成的范围区域在现实世界中。自然界中可见光谱的 颜色组成了最大的色域空间，该色域空间中包含了人眼所 能见到的所有颜色。
n 电视中心中，国际上通行的色彩衡量标准是NTSC(美国国 家电视标准委员会)规定的色域范围。所谓色域，就是能 够表现的电视色彩范围。
电视中心视音频信号编码标准及解读
黑白电视信号
• 在一行的黑白全信号中，图象信号位于白色和 黑色电平之间，复合消隐信号的电平规定比黑 色电平稍黑。消隐电平和图象黑色电平之差称 为黑色电平提升。黑色电平提升量D等于图象白 色电平与消隐电平差值的0～5％。
电视中心视音频信号编码标准及解读
黑白电视信号
•全电视信号
电视中心视音频信号编码标准及解读
同步信号：
n 行同步
为了使接收端的行扫描与发送端同步，而向接收机发出一个 行同步信号，所以行同步脉冲的前沿决定了接收机扫描正程 的结束和逆程的开始。为了确保行同步脉冲前沿的准确性， 一般要求行消隐脉冲前沿超前行同步脉冲前沿1.3us的时间。
n 场同步
场同步信号在场消隐信号之后出现，比场消隐信号的幅度要 高。场同步的幅度与行同步信号相同，但宽度不同。根据我 国的电视标准，规定场同步的重复频率就是场扫描频率，即

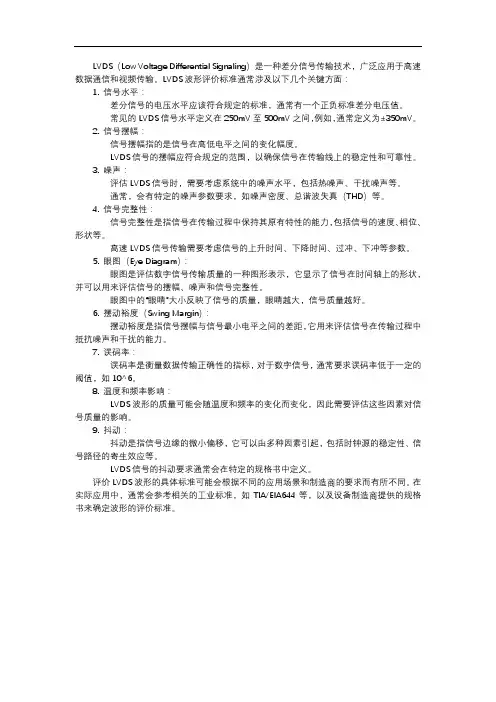

lvds波形评价标准
LVDS（Low Voltage Differential Signaling）是一种差分信号传输技术，广泛应用于高速数据通信和视频传输。
LVDS波形评价标准通常涉及以下几个关键方面：1. 信号水平：差分信号的电压水平应该符合规定的标准，通常有一个正负标准差分电压值。
常见的LVDS信号水平定义在250mV至500mV之间，例如，通常定义为±350mV。
2. 信号摆幅：信号摆幅指的是信号在高低电平之间的变化幅度。
LVDS信号的摆幅应符合规定的范围，以确保信号在传输线上的稳定性和可靠性。
3. 噪声：评估LVDS信号时，需要考虑系统中的噪声水平，包括热噪声、干扰噪声等。
通常，会有特定的噪声参数要求，如噪声密度、总谐波失真（THD）等。
4. 信号完整性：信号完整性是指信号在传输过程中保持其原有特性的能力，包括信号的速度、相位、形状等。
高速LVDS信号传输需要考虑信号的上升时间、下降时间、过冲、下冲等参数。
5. 眼图（Eye Diagram）：眼图是评估数字信号传输质量的一种图形表示，它显示了信号在时间轴上的形状，并可以用来评估信号的摆幅、噪声和信号完整性。
眼图中的“眼睛”大小反映了信号的质量，眼睛越大，信号质量越好。
6. 摆动裕度（Swing Margin）：摆动裕度是指信号摆幅与信号最小电平之间的差距，它用来评估信号在传输过程中抵抗噪声和干扰的能力。
7. 误码率：误码率是衡量数据传输正确性的指标，对于数字信号，通常要求误码率低于一定的阈值，如10^6。
8. 温度和频率影响：LVDS波形的质量可能会随温度和频率的变化而变化，因此需要评估这些因素对信号质量的影响。
9. 抖动：抖动是指信号边缘的微小偏移，它可以由多种因素引起，包括时钟源的稳定性、信号路径的寄生效应等。
LVDS信号的抖动要求通常会在特定的规格书中定义。
评价LVDS波形的具体标准可能会根据不同的应用场景和制造商的要求而有所不同。
在实际应用中，通常会参考相关的工业标准，如TIA/EIA644等，以及设备制造商提供的规格书来确定波形的评价标准。
视频信号基础知识
1 模拟视频
■
1.4视频信号的主要参数
■主要包括水平清晰度、垂直清晰度、带宽、宽高比、 场频和帧频。
■水平清晰度 一般指视频图像在水平方向上的最小显像单元，用 “线”来表示。 ■垂直清晰度 眼睛可分辨的水平线数目。一般只有575行为正程， 有76%的有效区，垂直清晰度约为437线。
1 模拟视频
■
• 行消隐脉冲:截止行扫描逆程电子束 的脉冲 称为行消隐脉冲；
• 场消隐脉: 截止场扫描逆程电子束 的脉冲称为场消隐脉冲;
•
基于视频信号的图像定位技术
5.7μs
1.6μs 12μs
行同步信号
消隐脉冲与复合同步脉冲
消隐脉冲：
扫描逆程期间电子束消隐——扫描逆程期间让信号 电平为黑电平，电子束截止，屏幕为黑色，起到消 隐逆程光栅痕迹的作用。
行消隐信号(或称行消隐脉冲) —— 行逆程12μs,则行消隐脉冲脉宽为12μs，电平为黑
电平
• 场消隐信号(或称场消隐脉冲) —— 场逆程1.6ms,则场消隐脉冲脉宽为1.6ms，电平为
1 模拟视频
■
1.1模拟黑白视频
■视频形成原理：每一张35 mm胶片均为 静止图片，在相邻两张图片中只有很小 的动作变化，每秒中变换24张图片，利 用人眼的视觉暂留特性，以达到播放活 动图像的效果。 ■特点：整幅画面扫描呈现
图像的顺序传送
a bcd e f g h i j
1 2 3 4 5 6 7 8 9 10
t
622. 623. 624. 625. 1. 2. 3. 4. 5. … 22. 23. 24.
前均衡脉冲 场同步脉冲 后均衡脉冲
行 同 步脉 冲
齿脉冲
行 消 隐脉 冲

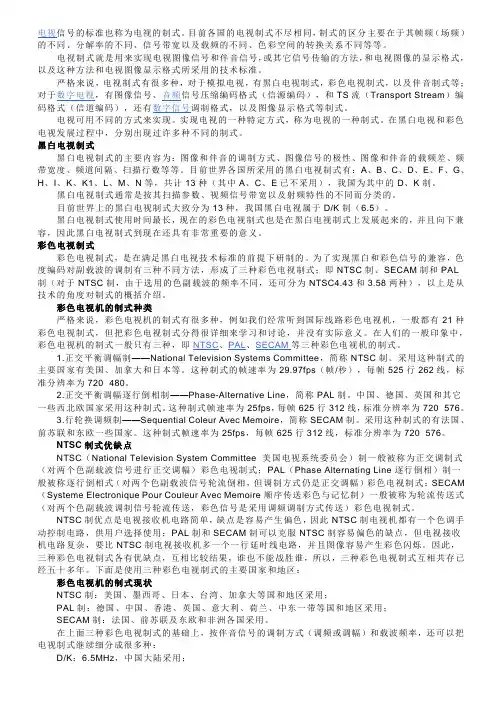

电视信号的标准说明
电视信号的标准也称为电视的制式。
目前各国的电视制式不尽相同，制式的区分主要在于其帧频（场频）的不同、分解率的不同、信号带宽以及载频的不同、色彩空间的转换关系不同等等。
电视制式就是用来实现电视图像信号和伴音信号，或其它信号传输的方法，和电视图像的显示格式，以及这种方法和电视图像显示格式所采用的技术标准。
严格来说，电视制式有很多种，对于模拟电视，有黑白电视制式，彩色电视制式，以及伴音制式等；对于数字电视，有图像信号、音频信号压缩编码格式（信源编码），和TS流（Transport Stream）编码格式（信道编码），还有数字信号调制格式，以及图像显示格式等制式。
电视可用不同的方式来实现。
实现电视的一种特定方式，称为电视的一种制式。
在黑白电视和彩色电视发展过程中，分别出现过许多种不同的制式。
黑白电视制式黑白电视制式的主要内容为：图像和伴音的调制方式、图像信号的极性、图像和伴音的载频差、频带宽度、频道间隔、扫描行数等等。
目前世界各国所采用的黑白电视制式有：A、B、C、D、E、F、G、H、I、K、K1、L、M、N等，共计13种（其中A、C、E已不采用），我国为其中的D、K制。
黑白电视制式通常是按其扫描参数、视频信号带宽以及射频特性的不同而分类的。
目前世界上的黑白电视制式大致分为13种，我国黑白电视属于D/K制（6.5）。
黑白电视制式使用时间最长，现在的彩色电视制式也是在黑白电视制式上发展起来的，并且向下兼容，因此黑白电视制式到现在还具有非常重要的意义。
彩色电视制式彩色电视制式，是在满足黑白电视技术标准的前提下研制的。
为了实现黑白和彩色信号的兼容，色度编码对副载波的调制有三种不同方法，形成了三种彩色电视制式；即NTSC制、SECAM制和PAL制（对于NTSC制，由于选用的色副载波的频率不同，还可分为NTSC4.43和3.58两种），以上是从技术的角度对制式的概括介绍。
彩色电视机的制式种类严格来说，彩色电视机的制式有很多种，例如我们经常听到国际线路彩色电视机，一般都有21种彩色电视制式，但把彩色电视制式分得很详细来学习和讨论，并没有实际意义。
电视视频信号波形、标准及说明
级阶梯亮度视频信号反映黑白图像的八级亮度层次，见图1。
色度信号是以4.43(4.43361875)MHz的彩色副载波调制的。
V、U信号以90°的相位差正交平衡调制在副载波上，V、U的调制信号FV、FU混合成色度信号C，其中的FV是逐行倒相的。
彩色信号是既调幅又调相的。
调幅中，信号的平均直流电平反映亮度，交流幅度反映色饱和度（色饱和度为0时，副载波幅度为0；色饱和度增大，副载波幅度增大）。
调相中，副载波的相位反映彩色的色调（不同的颜色）。
色度信号的波形见图2。
我们用普通示波器可以观测视频信号的频率、幅度、波形，但是相位却不易观测到。
为了方便观测彩色信号的波形，我们通常采用八彩条的视频信号，波形见图3。
八彩条信号的八阶梯直流电平代表白到黑的八级亮度。
白、黄、青、绿、紫、红、蓝、黑共八条彩条是由于红、绿、蓝三基色在八彩条的特定位置出现：绿色在1、2、3、4，红色在1、2、5、6，蓝色在1、3、5、7。
由于相邻的重合，形成特有的波形：绿每行一脉冲，红每行二脉冲，蓝每行四脉冲。
绿、红、蓝信号（彩色解码输出）波形见图4、图5、图6。
彩色信号C经梳状滤波器分离的FV、FU再经同步检波得出的色差信号R-Y、B-Y，也有特定的波形，见图7、图8。
检测彩电时，输入八彩条信号，看屏幕上的颜色是否和标准相对应；还可以用示波器观看R-Y、B-Y及G、R、B信号的特定波形，就可以判别电视机的视频、彩色解码电路是否正常（不必看色副载波的相位）。
彩色视频信号的解码过程见图9。
近期的电视机采用了大规模集成电路，图9中的一些电路都集成到集成电路内部。
多制式、多种输入、画中画、倍频数字处理等电路，令信号流程复杂化，但是一般都可以找出Y、C、V（R-Y）、U（B-Y）、R、G、B等基本信号及波形。
为了方便观察信号的波形，各种电视维修图纸上标注的信号波形大多以八彩条信号输入时在各部位所测的波形。
3．消隐信号视频信号除了传送图像信号，还传送消隐信号。
视频信号产生
实验一视频信号产生、测试一.实验目的1、了解CCD摄像机视频信号的产生机理2、全电视视频信号产生和波形测试二.原理说明CCD,即电荷耦合器件,是在大规模集成电路基础上研制的一种固体成像器件。
CCD芯片借助必要的光学系统和合适的外围驱动与处理电路,通过输入面空域上逐点的光电信号转换、存储和传输,在其输出端产生一个时序视频信号码,并经末端监视器同步显示一幅图像。
CCD是一种微型图像传感器。
(1)线阵CCD摄像机工作原理线阵CCD摄像机主要由CCD图像传感器、定时逻辑电路、驱动电路、信号处理电路和电源等几部分组成。
摄像机的定时逻辑电路:用于提供CCD正常工作时所需的一组时序脉冲,以保证把CCD象元中的信号电荷,按一定的规律转移到输出端,并在输出端口形成视频信号电压。
驱动电路:是定时逻辑电路与CCD传感器之间的接口,它把各路时序脉冲转变成CCD正常工作要求的波形和幅度。
视频信号处理电路:是对CCD输出的原始信号,进行必要的处理和适当的放大,以使输出信号具有一定的信躁比和幅度。
CCD 图像传感器既具有光电转换功能,又具有信号电荷的存储,转移和读出功能,只需加上一组时序脉冲进行驱动控制,就能实现对被测目标的一维扫描和信号读出。
当目标通过光学系统在CCD光敏区上成像时,入射光子被象元吸收,同时产生一定数量的光生电荷,在光积分期间,这些光电荷被存储在彼此隔离的相应象元的势阱中,每个象元势阱中所积累的光生电荷数,与照射在该象元面上的平均照度和光积分时间的乘积即曝光量成正比。
在电荷转移期间,各个象元中的光生电荷,通常是按奇、偶数分配同时转移到设置在象元上下两侧的移位寄存器中,然后在传输脉冲的控制下,依次转移到输出端。
电荷包通过输出二极管转换成信号电压,并把两列象元信号依次重新排列,最后输出一行完整的图像视频信号,完成一次扫描,这就是线阵CCD摄像系统的工作原理。
线阵CCD作为一种高灵敏度光电传感器,在工业生产线上,用于产品外部尺寸,非接触检测、控制和分类,自动化及机器人视觉中的精确定位。
电视技术
显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。
在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。
彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。
亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。
伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。
在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。
PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。
08数字电视接收设备接口规范第7部分：YPBPR模拟分量视频信号接口NEW
08数字电视接收设备接口规范第7部分：YPBPR模拟分量视频信号接口NEWICS 33.160.25M74备案号:SJ中华人民共和国电子行业标准SJ/T ××××.7—××××数字电视接收设备接口规范第7部分:YPP模拟分量视频信号接口 BRSpecification of interfaces connectivity for digital television receiver equipments,Part 7: Video interface of component YPP BR(报批稿)××××-××-××发布××××-××-××实施发布中华人民共和国信息产业部SJ/T ××××.7—××××目次前言...................................................................... .......... II 1 范围 ..................................................................... ......... 1 2 规范性引用文件 ....................................................................1 3 术语、定义和缩略语 (1)3.1 术语和定义 ......................................................................1 3.2 缩略语 ..................................................................... ..... 1 4 视频扫描格式 ......................................................................1 5 YPP模拟分量视频信号 ............................................................ 2 BR5.1 YPP模拟分量视频信号波形图 ...................................................... 2 BR5.2 黑电平和消隐电平 (2)5.3 信号通道 ..................................................................... ... 2 5.4 480I，576I，576P格式的模拟分量视频信号 .......................................... 3 5.5 1080I，50Hz、1080I，60Hz、720P，50Hz、720P，60Hz格式的模拟分量视频信号 ........... 8 6 接口特性 ..................................................................... .... 14 6.1 通道编号 ..................................................................... .. 14 6.2 特性阻抗 ..................................................................... .. 14 6.3 信号幅度 ..................................................................... .. 14 6.4 时间一致性 ....................................................................14 7 连接端子和电缆 ...................................................................14 7.1 通则 ..................................................................... ...... 15 7.2 连接端子 ..................................................................... .. 15 7.3 结构类型 ..................................................................... .. 15 7.4 结构尺寸 ..................................................................... .. 15 7.5 连接端子的标识和颜色编号 ....................................................... 15 7.6 连接电缆 ..................................................................... .. 15 8 其他技术要求 .....................................................................15 参考文献 ..................................................................... (156)ISJ/T ××××.7—××××前言SJ/T XXXXX《数字电视接收设备接口规范》分为17个部分:第1部分:概述;第2部分:传送流接口;第3部分:复合视频信号接口;第4部分:亮度、色度分离视频信号接口;第5部分:模拟音频信号接口;第6部分:RGB模拟基色视频信号接口;第7部分:YPP模拟分量视频信号接口; BR第8部分:射频信号接口;第9部分:智能卡接口;第10部分:数字视频信号接口;第11部分:数字音频信号接口;第12部分:数据信号输入/输出接口;第13部分:遥控设备接口;第14部分:调制解调器接口;第15部分:以太网接口;第16部分:xDSL接口;第17 部分:数字多媒体接口。
CVBS视频信号解析
CVBS视频信号解析在我们的电视天线信号线里就只有两跟线，中间有一根很粗的线，外围包着一层的线，这是为了防止外界信号的干扰。
在这两根线中一个是地线，一根是全电视信号线，外围的是地线。
做视频处理很难免要接触电视信号，了解全电视信号的原理。
当我们把电视的信号线接到示波器上看其波形时会发现其波形很乱，但总是有一些规律可循：每隔一段特别乱的波形之后有一个很小的低电平。
在这其中，中间那些特别乱的波形其实就是有效像素电平的高低信号，那些很小的电平信号就是一些同步信号。
1、关于像素时钟：大约在13.5MHz，由采样定理得出的采样信号为27MHz，像素时钟就是来同步像素有效信号的，每一个像素时钟来一个像素值；2、关于行同步信号：顾名思义就是同步行扫描的信号，每行来一次，低电平有效（对于正电视信号而言），每来一次行同步信号就意味着本行扫描结束，新的一行就要开始了；3、关于场同步信号：顾名思义就是同步场扫描的信号，每场来一次，低电平有效，每来一次就意味着本场扫描结束新的一场就要开始；4、关于场、帧的概念：从屏幕上头扫到下头叫做一场，但是并不等同于一帧，一帧图像是指能够组成完整画面的图像数据，在隔行扫描中一帧包括两场：奇场和偶场；5、关于CVBS波形电平的解析：（假设为正电视信号）设最低电平为0,最高电平为1,在两者之间有一合理的分界值x，认为x到1之间的为像素值，将这个区间划分为256份（假设精度为8位），每一个值对应一个灰度值，其中x代表黑色，1代表白色，中间为各级灰度。
(一个电平就可以表示一个256之内的数字，模拟电平)x以下的电平不是有效地像素值也可以说是黑色，那些同步信号就融合在其中，包括行同步信号和场同步信号，场同步信号比行同步信号要宽很多，具体的都有自己的时间长短定义，这样才能保持发送和接收段信号的一致性，才能够恢复原来的图像；6、关于奇偶场的概念；就是一帧分两场扫描，先扫描奇场再扫描偶场，两场组成一帧。
电视机测试画面及讯号说明
电视机基础检验培训电视机可分为三种：CRT、LCD、PDP。
其中CRT也称为模拟电视，LCD、PDP统称为平板电视。
电视制式分类及检验重点：模拟电视图像制式主要分为PAL、NTSC、SECAM，伴音制式分为D/K、B/G、I、M、N、L、L’、K接口分类及检验重点：我司模拟电视的接口一般有RF 、AV 、S-VIDEO 、YCBCR （DVD ）、VGA （D-Sub ）。
我司平板电视接口众多，除了有RF 、BS 接口用于接收电视信号，还有AV 、S-Video 、欧洲21芯SCART 、日本D4端子、Ypbpr 、D-Sub （VGA ）、HDMI （DVI ）等多种接口，可显示、播放多种视频、音频信号。
各接口检验重点：◆信号从相应接口接入后是否能正常显示并切换（产品应支持的制式或模式），图像的色彩、显示格式等是否正常及画面质量；◆在相应接口下，各功能调节是否正常（菜单及遥控、按键）；◆各接口间切换是否会互相串扰（图像、伴音）；图像是否显示正常（彩色制式、声音制式等）；◆各接口下开关机，图像是否显示正常；◆有A V OUT的机型还应检验其A V输出情况是否正常（图像、伴音）；◆各接口之间是否有优先权（与产品设计及测试使用仪器的接口输出负载的设计有关，一般SV接口优先于A V接口，SCART接口优先于其它接口）；◆对于SCART接口，通常SCART1通道输出为TV的信号，SCART2接口有SCART Y/C功能，且输出为当前画面（即输出画面与输入画面一致）。
◆对于HDMI接口，输入的信号源采用DVI转HDMI，则HDIM通道的屏显为DVI。
1、图谱中彩色顺序依次为：黄、青、绿、紫、红、蓝，用于检验电视机还原色彩的能力。
彩色溢出（彩冲）2、对于（色调）从最左边调到最右边时，色紫色3、六级灰度等级：80%、100%灰度应明显可辨（标识4、整个测试图画面有平白线。
每个方格都是正方形。
的灰色，不带有任何彩色（各条白线也应不带彩色）它可检查画面几何失真、降噪等特性。
电视节目制作音视频指标要求
电视节目制作音视频指标要求一、电视节目的磁带类型：电视节目磁带类型为DVCPRO25兆或50兆格式。
录制节目的视频信号特性依据GB3174《彩色电视广播》的有关规定和《中国教育电视台播出带技术审查规范（试行）》规定。
二、节目时间长度：节目长度指从1分钟彩条30秒黑场之后出现的第一帧画开始到最后一帧画面为止的时间，定为节目实际时间长度，简称“实长”。
制作和登记的节目时间长度应精确到帧。
三、节目时长种类：单个节目长度分为9分钟或5分钟。
节目片名长度（含字幕）应控制在8秒以内（如片名过长或加副标题者可适当延长）；节目实长误差控制在±15秒内。
四、视频记录：1）视频信号源应符合GB规定的R.G.B分量信号，最低为标准S-Video信号。
2）满足帧精度编辑要求。
3）视频校准信号（片头彩条）应采用100/0/75/0标准彩条（即欧洲广播联盟（EBU）制定的，又称为EBU彩条）。
4）技术标准重放视频画面在用波形示波器监测时：全电视信号幅度不大于1V±0.02V;图象信号幅度最大值不大于0.8V;图象亮度信号幅度不大于0.77V；黑电平与消隐电平差标准值：0-0.05V;字幕峰值电平不大于0.8V；时码须连续并在引带彩条信号开始点置零。
五、音频记录：1）音频校准信号标准为1KHz正弦波信号。
2）基准电平设置为DVCPRO: -18dBFs。
3）要求在磁带起始点随彩条一起记录在磁带上。
4）伴音电平语言≤-10dBFs，瞬间=-10dBFs；音乐≤-5dBFs，瞬间=-5dBFs；整体声音电平大部分应控制在-18dBFs；音频幅度不能长时间低于-25dBFs。
5）声音通道分配节目声道规定为声道1（CH-1）：只用于记录解说词。
声道2（CH-2）：用于记录国际声（即音乐、效果、现场声及现场同期采访声）。
六、控制磁迹及时间码：节目彩带上记录的控制磁迹应从头至尾保持连续。
节目录制的全过程应记录纵向时间码（LTC），并能以“小时：分：秒：帧”表示磁带上节目的绝对时间。
电视节目制作音视频指标要求
电视节目制作音视频指标要求一、电视节目的磁带类型：电视节目磁带类型为DVCPRO25兆或50兆格式。
录制节目的视频信号特性依据GB3174《彩色电视广播》的有关规定和《中国教育电视台播出带技术审查规范（试行）》规定。
二、节目时间长度：节目长度指从1分钟彩条30秒黑场之后出现的第一帧画开始到最后一帧画面为止的时间，定为节目实际时间长度，简称“实长”。
制作和登记的节目时间长度应精确到帧。
三、节目时长种类：单个节目长度分为9分钟或5分钟。
节目片名长度（含字幕）应控制在8秒以内（如片名过长或加副标题者可适当延长）；节目实长误差控制在±15秒内。
四、视频记录：1）视频信号源应符合GB规定的，最低为标准S-Video信号。
2）满足帧精度编辑要求。
3）视频校准信号（片头彩条）应采用100/0/75/0标准彩条（即欧洲广播联盟（EBU）制定的，又称为EBU彩条）。
4）技术标准重放视频画面在用波形示波器监测时：全电视信号幅度不大于1V±0.02V;图象信号幅度最大值不大于0.8V;图象亮度信号幅度不大于0.77V；黑电平与消隐电平差标准值：0-0.05V;字幕峰值电平不大于0.8V；时码须连续并在引带彩条信号开始点置零。
五、音频记录：1）音频校准信号标准为1KHz正弦波信号。
2）基准电平设置为DVCPRO: -18dBFs。
3）要求在磁带起始点随彩条一起记录在磁带上。
4）伴音电平语言≤-10dBFs，瞬间=-10dBFs；音乐≤-5dBFs，瞬间=-5dBFs；整体声音电平大部分应控制在-18dBFs；音频幅度不能长时间低于-25dBFs。
5）声音通道分配节目声道规定为声道1（CH-1）：只用于记录解说词。
声道2（CH-2）：用于记录国际声（即音乐、效果、现场声及现场同期采访声）。
六、控制磁迹及时间码：节目彩带上记录的控制磁迹应从头至尾保持连续。
节目录制的全过程应记录纵向时间码（LTC），并能以“小时：分：秒：帧”表示磁带上节目的绝对时间。
第四节全电视信号
第一章 广播电视基础知识
图 1.18 图像不同步现象
第一章 广播电视基础知识
2）行、场同步信号 行同步信号电平为100％，宽度为4.7 μs，在行消隐期间， 距行消隐脉冲前沿1.3 μs,周期为64 μs。 场同步信号电平为100％，宽度为2.5TH(160 μs），距场 消隐脉冲前沿2.5TH(160 μs），周期为20ms。
第一章 广播电视基础知识
③利用频谱交错原理。采用大面积着色后，亮度信号的传 送带宽为 6 MHz，两个色差信号的传送带宽为 1.3 MHz，总的 传送带宽仍大于 6 MHz。因此，为了兼容，必须进行频谱交 错处理。
研究亮度信号的频谱可知，亮度信号并没有占满 6MHz 带 宽，而是以行频为中心，两边分布以场频为间隔的、一群一群 的线状谱，各群谱线之间存在着大量间隙，如图 1.21所示。这 些间隙正好可以用来传送色差信号。
第一章 广播电视基础知识
第四节 全 电 视 信 号
一、黑白全电视信号 全电视信号又称视频信号，黑白全电视信号包
括图像信号（亮度信号）、复合消隐信号（行消隐 和场消隐信号）、复合同步信号（行同步、场同步、 槽脉冲及前后均衡脉冲。
彩色全电视信号多一个色同步信号，图像信号 包含有亮度信号和色度信号。
第一章 广播电视基础知识
图 1.16 图像信号波形
第一章 广播电视基础知识
2. 复合消隐信号
图 1-12 复合消隐信号 行、场消隐脉冲的相对电平为75%，相当于图像信号黑电 平，保证在行、场回扫期间，电视屏幕不出现干扰亮线（即回 扫线）。行消隐脉宽为12 μs，周期为64μs，场消隐脉宽为1 612μs， 周期为20 ms。
第一章 广播电视基础知识
4. 全电视信号
视频信号分类
视频信号分类视频信号分类转帖0一、高频或射频信号为了能够在空中传播电视信号，必须把视频全电视信号调制成高频或射频（RF－Radio Frequency）信号，每个信号占用一个频道，这样才能在空中同时传播多路电视节目而不会导致混乱。
我国采样PAL制，每个频道占用8MHz的带宽；美国采用NTSC制，电视从2频道至69频道，每个频道的带宽为4MHz，电视信号频带共占用54 MHz至806 MHz的信道。
有线电视CATV（Cable Television）的工作方式类似，只是它通过电缆而不是通过空中传播电视信号。
电视机在接收受到某一频道的高频信号后，要把全电视信号从高频信号中解调出来，才能在屏幕上重现视频图像。
二、复合视频信号复合视频（Composite Video）信号定义为包括亮度和色度的单路模拟信号，也即从全电视信号中分离出伴音后的视频信号，这时的色度信号还是间插在亮度信号的高端。
由于复合视频的亮度和色度是间插在一起的，在信号重放时很难恢复完全一致的色彩。
这种信号一般可通过电缆输入或输出到家用录像机上，其信号带宽较窄，一般只有水平240线左右的分解率。
早期的电视机都只有天线输入端口，较新型的电视机才备有复合视频输入和输出端（Video In，Video Out），也即可以直接输入和输出解调后的视频信号。
视频信号已不包含高频分量，处理起来相对简单一些，因此计算机的视频卡一般都采用视频输入端获取视频信号。
由于视频信号中已不包含伴音，故一般与视频输入、输出端口配套的还有音频输入、输出端口（Audio－In、Audio－Out），以便同步传输伴音。
因此，有时复合式视频接口也称为AV（Audio Video）口。
三、S－Video信号目前有的电视机还备有两分量视频输入端口（S－Video In），S－Video 是一种两分量的视频信号，它把亮度和色度信号分成两路独立的模拟信号，用两路导线分别传输并可以分别记录在模拟磁带的两路磁迹上。
电视节目测量各项指标和技术标准
电视节目测量各项指标和技术标准为保证电视节目视频图像的技术质量，用示波器主要测试箭头显示（复合色域），YUV波形显示，钻石显示（RGB色域），符合波形显示（检查亮度、字幕电平、底电平等指标）电视节目制作过程中的设备技术指标现在的电视节目大多数都是用数字设备，所以，数字信号的测试就显得非常重要了，对数字信号的测试除了眼图、抖动、EDH（错误检测处理，错误检测处理(EDH)技术是伴随着数字电视的发展而产生的一种数字信号检测技术,它能准确地标识出信号传输时所发生错误的位置及类型,防止“悬崖效应”的发生。
）等指标外，我们要考虑信号在色域中的合法和有效性。
按照国家广电总局和金范奖评定办法标准，对视频和音频的各项指标做了如下标准：视频标准1. 视频信号技术指标规定，节目全电视信号峰值不大于0.8V2. 节目亮度信号峰值电平不大于0.721V3. 节目基色信号峰值电平峰值不大于0.735V（RGB不大于0.735V）4. 黑电平与消隐电平差（低电平）标准为0~0.05V5. 字幕电平大不于0.8V6. 时码连续并在引带彩条信号开始点置零7. 对于声音信号，CH1（混音声）节目声音峰值电平正常值为-9DBFS，最高不超过-6DBFS.利用各种测试仪器，示波器等，对钻石diamond High是735mv，diamond low是-35mv,diamond area是1%；箭头arrowhead pal max是800mv,arrowhead pal min是-210mv,arrowhead area 是1%，亮度阀值luma max 是103.0%，luma min 是-1.0%，luma area是1%，同时设定视音频告警功能，复合色域和RGB告警功能，信号超标时会告警，测试时保证了全电视信号幅度、黑电平、亮度电平和音频均在指标范围内，RGB色域在有效的范围内。
音频测试声音作为节目整体的一部分，除了注意图像质量外，音频指标也非常重要。
示波器检测全电视视频信号的波形图解.
示波器检测全电视视频信号的波形图解彩电维修更是示波器用武之地, 图①②③是全电视视频信号的波形, 这种波形贯穿图像通道的全过程。
对有光栅有伴音而无图像的故障此波形的有无处就是故障所在点。
图④是场输出波形, 当光栅出现异常是此波形将有明显变形。
最下边是三幅波形图和对应的电视屏幕图像场畸形⑤是行输出变形, 一般情况下不要测行管集电极,以免击穿探头。
可测低压绕组的输出端,也可在 1比 10衰减探头后再接一个 9M 的电阻去测试。
图⑩是行振荡电路输出的行激励波形。
当行输出波形变成图 11波形时多是行激励不足,行管发热温升快,易烧坏。
图 12是高压包局部短路的波形。
图⑥是晶体振动器的波形,在示波器频率指标不够时看到的是一条亮带。
它是判断 CPU 是否工作的主要依据。
图⑦是开关电源开关管集电极的波形,是判断电源是否振荡的基本条件。
如波形上沿有毛刺将导致开关变压器支支响和开关管损坏。
图⑧是沙堡脉冲波形, 它是由三个作用不同的脉冲组合而成, 在场频时将观察不到它的全貌。
它的有无将影响视频信号的色彩和亮度处理。
图⑨是视放尾板上三个电子枪阴极的波形, 与一些图纸上所标波形不一样, 因图纸所标是彩条信号的波形,这是电视图像的信号波形。
笔者最近将 ET521A 及健伍 CS-4035模拟 (40M示波器进行了实际波形测试,并拍下了一些彩电波形供大家参考。
健伍 CS-4035为带宽 40MHz 的实时模拟示波器, 属典型的手动调节(无 CRT 读出功能测试示波器,其所有测试均需手动调节, 需对水平扫描速度、垂直灵敏度、同步电平等控制功能进行适当调节方能获得稳定合适的波形显示,由于其采用屏幕为 8*10cm内刻度高亮度示波管进行波形显示, 故而扫描线亮度清晰度高, 内设有电视行场同步触发滤波通道, 能方便观察到稳定的行场同步电视信号波形, 是比较适合的常用模拟示波器。
ET521A 波形测量采用数字取样、液晶显示, 显示采用几秒刷新一次, 方便人眼观察, 当波形变化较多时, 其显示的波形在显示一种波形后, 下一次显示的波形又会有所不同, 初次接触到的该类显示方式的朋友会不习惯,感觉到波形老是一跳一跳的, 实际上是示波表在捕捉动态波形,进行静态显示, 此时更能观察到波形的各个细节;当测量的波形为稳定而变化很小的信号时,则显示波形的稳定性与 CRT 模拟示波器显示无多大差别的,以上是笔者对数字示波表测量显示的粗浅理解,请大家多多指教。
数字电视信号质量标准
数字电视信号质量标准数字电视信号质量标准是指对数字电视信号质量的一系列规定和要求，它是保障数字电视传输质量、提高用户观看体验的重要标准。
数字电视信号质量标准的制定对于数字电视产业的发展具有重要意义，它不仅能够规范数字电视信号的传输和接收，还能够提高数字电视的服务质量，满足用户对高清晰度、高清晰度、高音质的需求。
首先，数字电视信号质量标准主要包括以下几个方面的内容：1. 信号强度，数字电视信号的强度是保证正常接收的基础，信号强度不足会导致画面模糊、卡顿等问题，因此数字电视信号质量标准对信号强度有明确的要求。
2. 信噪比，信噪比是衡量信号质量的重要指标，它是指有效信号与噪声信号的比值，信噪比越高，表示信号质量越好，因此数字电视信号质量标准对信噪比也有相应的规定。
3. 误码率，数字电视信号在传输过程中会受到各种干扰，导致出现误码，误码率是衡量信号传输质量的重要指标，数字电视信号质量标准对误码率有严格的要求。
4. 分辨率，数字电视信号的分辨率是指图像的清晰度，高清晰度的图像能够提高用户的观看体验，因此数字电视信号质量标准对分辨率也有相应的规定。
其次，数字电视信号质量标准的制定对数字电视产业具有重要意义：1. 保障用户观看体验，数字电视信号质量标准的制定能够保障用户观看体验，提高用户对数字电视的满意度，进而促进数字电视产业的发展。
2. 规范数字电视产业发展，数字电视信号质量标准的制定能够规范数字电视产业的发展，推动数字电视产业向高质量、高标准发展，提高数字电视产业的整体竞争力。
3. 提升数字电视服务质量，数字电视信号质量标准的制定能够提升数字电视服务质量，为用户提供更加优质的数字电视节目和服务，满足用户对高清晰度、高音质的需求。
最后，数字电视信号质量标准的制定需要各方共同努力：1. 行业协会，行业协会应当加强对数字电视信号质量标准的研究和制定，制定出科学合理的标准，推动数字电视产业的健康发展。
2. 企业厂家，数字电视设备厂家应当按照数字电视信号质量标准的要求，提供高质量的数字电视设备和产品，保障数字电视信号的传输和接收质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电视视频信号波形、标准及说明.分类：视频开发其他基础知识2011-01-22 11:57 1156人阅读评论(2) 收藏举报——本文主要以ET521-F1产生信号和用ET 521A测量波形一．彩色全电视信号(复合视频信号CVBS)简述1．视频信号视频信号包括图像信号（正程）和消隐信号（逆程）。
我国的彩色电视视频信号采用PAL制式。
视频信号是以扫描方式传送的，信号扫描每秒25帧（完整的一幅图像），每帧625行，分为奇数行和偶数行两场的隔行扫描——即每秒50场，每场312.5行。
图像信号在扫描的正程，扫描方向是由左至右、由上至下。
奇数行的场的首行在屏幕的左上端起始，末行在屏幕下方中间结束；偶数行的场的首行在屏幕上方中间开始，末行在屏幕的右下端结束；两场的扫描行穿插组成完整的一帧图像。
就是说相邻两场信号的起始、结束的相位是不一样的。
场扫描频率为50Hz，周期为1/50 s=20ms；行扫描频率为25×625（50×312.5）=15625Hz，周期为1/15625 s=64μs。
视频信号的标称视频带宽度为6MHz（亮度细节的最高频率为6MHz）。
扫描的返回——逆程与正程的扫描方向相反，形成行消隐和场消隐信号。
2．图像信号图像信号包括亮度信号Y和色度信号C。
色度信号C解码为V和U信号。
单独以Y信号得到的是黑白图像；Y和U、V信号经矩阵变换还原为红（R）、绿（G）、蓝（B）三基色信号，再混色显示为彩色图像。
色差信号（R-Y、B-Y）即基色与亮度信号差值的信号。
V信号即经过压缩的红色差信号，V=0.877(R-Y)；U信号即经过压缩的蓝色差信号，U=0.493(B-Y)。
有时也用R-Y、B-Y来分别表示V、U信号。
由于有Y=0.3R+ 0.59G+0.11B(0.299R+ 0.587G+0.114B)的关系,传送Y、R-Y、B-Y信号时，G信号就含在Y信号中间了。
亮度信号在电视的高频信号中是调幅的，视频信号中不同的平均直流电平表示不同的亮度级别。
通常用八级阶梯亮度视频信号反映黑白图像的八级亮度层次，见图1。
色度信号是以4.43(4.43361875)MHz的彩色副载波调制的。
V、U信号以90°的相位差正交平衡调制在副载波上，V、U的调制信号FV、FU混合成色度信号C，其中的FV是逐行倒相的。
彩色信号是既调幅又调相的。
调幅中，信号的平均直流电平反映亮度，交流幅度反映色饱和度（色饱和度为0时，副载波幅度为0；色饱和度增大，副载波幅度增大）。
调相中，副载波的相位反映彩色的色调（不同的颜色）。
色度信号的波形见图2。
我们用普通示波器可以观测视频信号的频率、幅度、波形，但是相位却不易观测到。
为了方便观测彩色信号的波形，我们通常采用八彩条的视频信号，波形见图3。
八彩条信号的八阶梯直流电平代表白到黑的八级亮度。
白、黄、青、绿、紫、红、蓝、黑共八条彩条是由于红、绿、蓝三基色在八彩条的特定位置出现：绿色在1、2、3、4，红色在1、2、5、6，蓝色在1、3、5、7。
由于相邻的重合，形成特有的波形：绿每行一脉冲，红每行二脉冲，蓝每行四脉冲。
绿、红、蓝信号（彩色解码输出）波形见图4、图5、图6。
彩色信号C经梳状滤波器分离的FV、FU再经同步检波得出的色差信号R-Y、B-Y，也有特定的波形，见图7、图8。
检测彩电时，输入八彩条信号，看屏幕上的颜色是否和标准相对应；还可以用示波器观看R-Y、B-Y及G、R、B信号的特定波形，就可以判别电视机的视频、彩色解码电路是否正常（不必看色副载波的相位）。
彩色视频信号的解码过程见图9。
近期的电视机采用了大规模集成电路，图9中的一些电路都集成到集成电路内部。
多制式、多种输入、画中画、倍频数字处理等电路，令信号流程复杂化，但是一般都可以找出Y、C、V（R-Y）、U（B-Y）、R、G、B等基本信号及波形。
为了方便观察信号的波形，各种电视维修图纸上标注的信号波形大多以八彩条信号输入时在各部位所测的波形。
3．消隐信号视频信号除了传送图像信号，还传送消隐信号。
行逆程期传送行消隐信号，场逆程期传送场消隐信号。
把正程的图像信号的白电平定在0.7V，黑电平0V，消隐信号的电平则在0V以下（0—-0.3V），所以消隐信号在黑色区，不会显示在屏幕上（图文电视等在逆程期传送的信息需要经过转换后才可以在正程期显示出来）。
为了使接收端的显示与发送端的信号同步，在场消隐和行消隐信号中分别加入了场同步和行同步脉冲。
为了使奇数场和偶数场的扫描正确地衔接，在场同步脉冲的前后分别加入了前均衡和后均衡脉冲。
为了彩色解码的需要，在行同步脉冲的后面还加上色同步脉冲。
二．视频信号的标准及定性定量分析1．视频信号的标准图像信号幅度0.7V，行、场同步脉冲幅度0.3V（与图像信号反向），峰—峰值Vp-p=1.0V实际应用中，Vp-p在0.9—1.2V（75Ω输入负荷）之间。
Vp-p 过小，图像暗淡、同步不稳；Vp-p过大，图像失真、亮度层次变差。
普通的示波器不能显示一帧或一场视频信号波形的细节（含数百行的众多信息）。
通常用一行信号的波形代表视频信号的波形。
八彩条信号在一场扫描的正程中各行的波形是基本一样的（彩色V信号的逐行倒相在波形中反映不出来），所以一般的电视维修图纸常用一行的八彩条信号作为视频信号的波形（见图3）。
标准的视频信号是带直流成分的，其同步信号的起点电平和波形幅度是一致的。
但是，很多视频设备（影碟机、数字电视机顶盒等）在视频输出中用了隔直流的电容，信号中的直流成分变了，会引起有的电视接收设备的图像同步不稳和灰度失真。
一般的电视机都有信号的直流电平恢复电路，不同的电视机恢复能力不一样，对视频信号的要求也会不一样。
2．场消隐信号一般观测电视的场信号只观测场消隐，场消隐脉冲总宽度为1612μs（25行周期+12μs）。
场消隐包含前均衡5个脉冲、场同步脉冲（开槽）、后均衡5个脉冲和场逆程期的行同步脉冲。
前、后均衡脉冲和场同步脉冲波形见图10。
维修电视时，场信号只需观测场同步脉冲。
场同步脉冲幅度为0.3V，脉冲总宽度为160（5×27.3+5×4.7）μs，重复周期为20 ms。
为了保证在场消隐期间的行同步，在场同步信号中开5个槽，槽宽度4.7μs，场同步信号成了5个宽度27.3μs的同步脉冲和5个宽度4.7μs的间隔。
用ET 521A的视频模式直接进入示波，就可以看到场同步信号的波形，见图11。
场同步信号幅度过小或起点与黑电平相对位置不稳定（直流电平偏离），就会场不同步或场抖动。
有的数字电视机顶盒输出的视频信号中，画面的变换引起场同步信号的直流偏离较大，连接的有些电视机会场不同步地跳动，波形见图12。
3．行频信号一行的扫描周期为64μs，图像信号的标准幅度为0.7V±20mV。
通常用行周期来观测视频信号。
如果要看图像的亮度层次，宜用八阶梯黑白信号（见图1），可用于白平衡调整、副对比度调整、副亮度调整。
白平衡调整要求在屏幕上显示的八阶梯亮度都显示为黑、灰、白而不偏色。
副对比度和副亮度的调整，在屏幕上看为得到足够大的对比度而亮度的各层次仍分得清楚；在信号的波形上看为信号幅度足够大而各阶梯的层次仍分隔准确。
如果要看图像的彩色状况，可用八彩条信号（见图3）或用单色信号，单色信号的波形见图13。
红、绿、蓝的单色信号的彩色副载波的相位是不一样的，但波形是分不出来的。
4．行消隐信号行消隐信号包含行同步和色同步信号，行消隐脉冲总宽度为12±0.3μs。
行同步信号脉冲的起点在黑电平，标准幅度为0.3V±9mV，方向在与图像信号相反的黑电平之下，脉冲宽度为4.7±0.2μs，行同步信号的重复周期为64μs。
色同步信号脉冲在行同步脉冲之后肩，与行同步脉冲前沿间隔5.6μs±0.1μs，对称于黑电平上下，标准幅度为0.3V±9mV；色同步信号包含10±1个频率为4.43MHz的彩色副载波脉冲，持续宽度为2.25±0.23μs。
行同步和色同步信号的波形见图14。
PAL制的倒相识别脉冲隐藏在行消隐之中，在彩色解码过程中被恢复。
倒相识别脉冲的频率为1/2行频即7.8(7.8125)KHz，脉冲宽度为8±0.2μs。
5．NTSC信号简述NTSC信号的场频率为60Hz，周期约16.7ms；行频率为15.750KHz(30帧、525行)，周期约63.49μs。
彩色副载波频率为3.58(3.579545)MHz.，采用没有逐行倒相的平衡正交调制。
色同步信号为8—11个频率为3.58MHz的彩色副载波脉冲。
NTSC信号（八彩条信号）的波形见图15。
NTSC的场同步信号波形见图16。
NTSC场同步信号的波形与PAL的不同，PAL的场同步信号分为5个脉冲而NTSC的分为6个。
三．信号分析对电视维修的作用1．视频信号分析视频信号和伴音信号经高频调制后，以无线发射或有线传输的方式传送到用户的电视机。
电视信号经高频接收、中频处理后，还原出伴音信号和图像视频信号。
电视的维修一般在中频之后开始用示波器观测伴音信号和图像信号。
熟悉了电视的视频标准信号的波形，有助于检测和分析电视机里的实测波形。
近年来电视机的多制式，画中画，AV、TV切换，倍频、数字处理等电路使得电视机的视频信号的控制和信号走向复杂化。
在无图像或图像、彩色不正常的维修中，除了要分析信号的控制、切换状态，还要沿信号的走向来检测信号是否正常（信号的类型不同、制式不同，走向会不同）。
用示波器测量视频信号及解码过程的信号波形，就显得十分重要。
一般的电视信号，波形会随图像变化而变化，而且不容易看出是否带彩色；若用八彩条信号输入，就可得到较为稳定和容易辨认的波形，有利于定性和定量的分析。
有的时候，需要观看或调整电视机的黑白平衡，就要输入黑白视频信号（亮度信号），常用八阶梯黑白信号（见图1）。
来自信号源的亮度信号，即黑白视频信号，是带有同步信号的；而在电视机里实测的亮度信号，有的因为经过处理，是不带同步信号的，波形见图17。
图像出现干扰的故障，可输入白场或黑场信号，波形见图18、图19。
信号的波形简单，R-Y、B-Y、R、G、B都呈直线，沿信号走向用示波器检测，容易找出产生干扰纹的地方。
当电视机出现偏色故障时，可以输入黑白信号检查。
若仍然偏色，是黑白平衡失调、显像管驱动或显像管本身的故障；若黑白正常，是彩色解码故障或两个色差信号其中的一路有故障，可用示波器检查。
实际的电视视频电路中，信号的幅度、极性（波形上下反向）会在不同的检测位置有所变化。
所以，很多电视机的维修图纸上，会在不同的测量位置标出信号的波形及测量标准（一般以八彩条信号为准）。
在电视机的相关测试点测量时，当电视机的对比度调整加大时，视频信号的幅度会相应加大；亮度加大时，信号的直流电平会加高；色饱和度加大时，信号中的彩色副载波的幅度会加大。
