USB摄像头的工作原理
USB摄像头的工作原理2010-04-06 15:03摄像头的工作原理摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。
注1：图像传感器(SENSOR)是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。
光电二极管受到光照射时，就会产生电荷。
注2：数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。
DSP结构框架:1. ISP(image signal processor)(镜像信号处理器)2. JPEG encoder(JPEG图像解码器)3. USB device controller(USB设备控制器)四、摄像头的主要结构和组件从摄像头的工作原理就可以列出摄像头的主要结构和组件：1、主控芯片（详情请参阅：《影响摄像头的关键元器件是什么？》）2、感光芯片（详情请参阅：《影响摄像头的关键元器件是什么？》）3、镜头（详情请参阅：《影响摄像头的关键元器件是什么？》）4、电源摄像头内部需要两种工作电压：3.3V和2.5V，因此好的摄像头内部电源也是保证摄像头稳定工作的一个因素。
五、摄像头的一些技术指标1、图像解析度/分辨率(Resolution)：●SXGA(1280 x1024)又称130万像素●XGA(1024 x768)又称80万像素●SVGA(800 x600)又称50万像素●VGA(640x480)又称30万像素(35万是指648X488)●CIF(352x288) 又称10万像素●SIF/QVGA(320x240)●QCIF(176x144)●QSIF/QQVGA(160x120)2、图像格式(image Format/ Color space)RGB24,I420是目前最常用的两种图像格式。
usb安卓行车记录仪原理
usb安卓行车记录仪原理
USB安卓行车记录仪原理：行车记录仪是一种基于安卓操作
系统的设备，通过USB接口连接到车辆电源上，并使用相机
模组来记录行车过程中的视频和音频。
它的基本原理是将录制的数据存储到SD卡中，然后通过USB接口传输到连接的安
卓设备上。
具体而言，USB安卓行车记录仪包含一个摄像头和一个数据
处理单元。
摄像头负责实时拍摄前方的道路和车辆情况，并将视频数据传输给数据处理单元。
数据处理单元将视频数据压缩，并通过USB接口传输到连接的安卓设备上。
USB安卓行车记录仪的数据处理单元通常包含一个特殊的芯片，用于视频数据的压缩和存储。
这些压缩算法通常采用
H.264或者H.265标准，以便实现高质量的视频录制并减小存
储空间占用。
此外，USB安卓行车记录仪还可以配备GPS模块，用于记录
车辆的行驶轨迹和车速等信息。
这些数据可以与视频数据结合在一起，提供更全面的行车记录。
在使用USB安卓行车记录仪时，用户只需将其插入车辆的
USB接口并连接到安卓设备上，就可以实时查看和存储行车
过程中的视频数据。
用户可以通过相应的安卓应用程序来管理和观看录制的视频，并可以选择将其存储到SD卡或者安卓设
备的内部存储器中。
总结来说，USB安卓行车记录仪通过摄像头和数据处理单元实现对行车过程的视频录制和存储，并通过USB接口传输到安卓设备上，为用户提供行车安全和证据保全的功能。

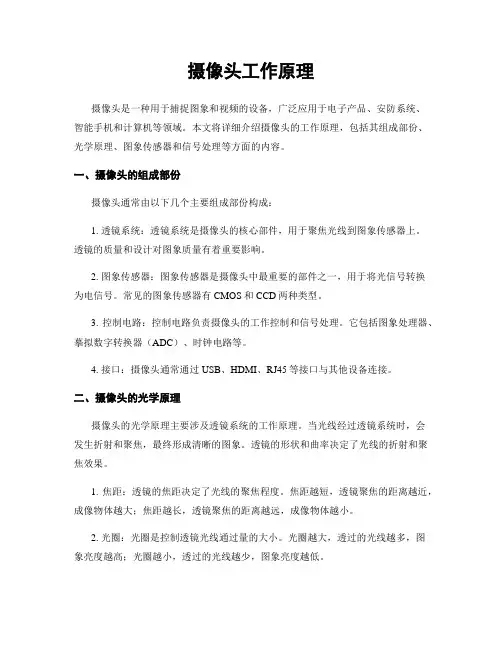

摄像头工作原理
摄像头工作原理摄像头是一种用于捕捉图象和视频的设备，广泛应用于电子产品、安防系统、智能手机和计算机等领域。
本文将详细介绍摄像头的工作原理，包括其组成部份、光学原理、图象传感器和信号处理等方面的内容。
一、摄像头的组成部份摄像头通常由以下几个主要组成部份构成：1. 透镜系统：透镜系统是摄像头的核心部件，用于聚焦光线到图象传感器上。
透镜的质量和设计对图象质量有着重要影响。
2. 图象传感器：图象传感器是摄像头中最重要的部件之一，用于将光信号转换为电信号。
常见的图象传感器有CMOS和CCD两种类型。
3. 控制电路：控制电路负责摄像头的工作控制和信号处理。
它包括图象处理器、摹拟数字转换器（ADC）、时钟电路等。
4. 接口：摄像头通常通过USB、HDMI、RJ45等接口与其他设备连接。
二、摄像头的光学原理摄像头的光学原理主要涉及透镜系统的工作原理。
当光线经过透镜系统时，会发生折射和聚焦，最终形成清晰的图象。
透镜的形状和曲率决定了光线的折射和聚焦效果。
1. 焦距：透镜的焦距决定了光线的聚焦程度。
焦距越短，透镜聚焦的距离越近，成像物体越大；焦距越长，透镜聚焦的距离越远，成像物体越小。
2. 光圈：光圈是控制透镜光线通过量的大小。
光圈越大，透过的光线越多，图象亮度越高；光圈越小，透过的光线越少，图象亮度越低。
3. 对焦：透镜系统可以通过调整焦距来实现对焦。
当物体距离摄像头不同时，需要调整焦距以保持图象清晰。
三、摄像头的图象传感器图象传感器是摄像头中最重要的部件之一，它负责将光信号转换为电信号。
常见的图象传感器有CMOS和CCD两种类型。
1. CMOS传感器：CMOS传感器是一种较新的技术，具有低功耗、集成度高、成本低等优点。
CMOS传感器通过将光信号转换为电荷，并逐行读取，最终形成图象。
2. CCD传感器：CCD传感器是一种较早的技术，具有较高的图象质量和灵敏度。
CCD传感器通过将光信号转换为电荷，并在整个传感器上同时读取，最终形成图象。
usb高清摄像头方案
USB高清摄像头方案简介USB高清摄像头方案是一种基于USB接口的摄像头解决方案，可以通过USB接口连接到计算机或其他设备，提供高清图像和视频捕捉功能。
USB摄像头方案广泛应用于视频会议、在线教育、安防监控、电子游戏等领域。
本文将介绍USB高清摄像头方案的基本原理、硬件配置和软件开发要点，以帮助读者了解和使用USB高清摄像头方案。
基本原理USB高清摄像头方案的基本原理是通过摄像头模块采集图像数据，然后将数据传输到计算机或其他设备。
以下是USB高清摄像头方案的基本工作流程：1.摄像头采集图像数据：摄像头模块使用光学元件和图像传感器来采集环境中的图像数据。
摄像头模块通常包括镜头、光圈、快门等组件，用于实现对图像的调节和控制。
2.图像压缩和编码：采集到的图像数据通常比较庞大，需要进行压缩和编码以减小数据量。
常用的图像压缩和编码算法包括JPEG、H.264等。
B传输：压缩和编码后的图像数据通过USB接口传输到计算机或其他设备。
USB接口提供了高速数据传输能力，可以满足高清摄像头方案的数据传输需求。
4.数据解码和处理：计算机或其他设备接收到图像数据后，需要进行解码和处理。
解码将压缩和编码后的数据转换回原始图像数据，然后可以进行后续的图像处理和应用开发。
硬件配置USB高清摄像头方案的硬件配置包括摄像头模块、驱动电路和USB接口电路。
摄像头模块摄像头模块是实现图像采集功能的关键组件。
摄像头模块的选型应根据实际需求考虑分辨率、像素大小、光圈、焦距、帧率等参数。
常用的摄像头模块包括CMOS和CCD摄像头模块，其中CMOS摄像头模块具有低功耗、低成本和高速度的优势，被广泛应用于USB高清摄像头方案中。
驱动电路驱动电路用于控制和驱动摄像头模块。
驱动电路通常包括信号放大电路、滤波电路、时钟电路、电源管理电路等。
驱动电路的设计需要考虑摄像头模块的接口和特性，以确保良好的图像质量和稳定性。
USB接口电路USB接口电路用于将图像数据传输到计算机或其他设备。
USB摄像头工作原理讲解
USB摄像头工作原理讲解USB摄像头是一种利用USB接口进行数据传输的摄像设备，它与电脑或其他设备连接后可以实时捕捉图像或视频，并将数据传输到计算机上进行处理或存储。
下面将从硬件和软件两个方面对USB摄像头的工作原理进行详细讲解。
一、硬件方面2.镜头系统：用于调整摄像头对光的敏感程度和焦距，决定成像质量。
镜头通常由多个透镜组成，可以通过调节距离和焦距来实现对焦调节。
3.图像处理芯片：负责对传感器捕捉到的数据进行处理和编码，然后传输给计算机。
处理芯片可以进行图像增强、降噪、图像压缩等功能，也可以支持自动对焦、自动曝光等功能。
B接口：USB摄像头通过USB接口与计算机连接。
USB接口是一种通用的接口标准，可以提供较高的传输速度和稳定性。
在连接时，USB摄像头会向计算机发送设备ID和USB视频类（UVC）标准请求，以与计算机建立通信。
二、软件方面1.驱动程序：USB摄像头连接到计算机后，需要安装相应的驱动程序。
驱动程序是用来与操作系统进行通信，使计算机可以识别摄像头并传输、处理图像数据。
目前大多数操作系统都支持USB摄像头驱动，所以插上摄像头后通常会自动安装对应的驱动程序。
2.视频采集：摄像头通过驱动程序向操作系统申请视频流数据的采集，操作系统通过USB接口接收并缓存数据。
采集到的数据以图像帧格式存放，一般包括图像的宽度、高度、颜色空间等信息。
3.图像处理和编码：接收到视频流数据后，操作系统会将数据传输给摄像头的处理芯片进行图像处理。
处理芯片可以对图像进行增强、降噪等处理，并将处理后的图像编码为JPEG、H.264等格式进行传输和存储。
4.图像传输和显示：处理后的图像数据通过USB接口传输给计算机，计算机接收到数据后可根据需要进行存储或传输至应用软件进行显示。
通常情况下，计算机上会安装相应的视频通信软件或应用程序，可以通过这些软件进行实时视频通话、拍照、录制等操作。
总结起来，USB摄像头通过图像传感器捕捉光信号，经过镜头系统调整焦距和敏感度，然后通过处理芯片进行图像处理和编码，最后数据通过USB接口传输给计算机进行处理和显示。

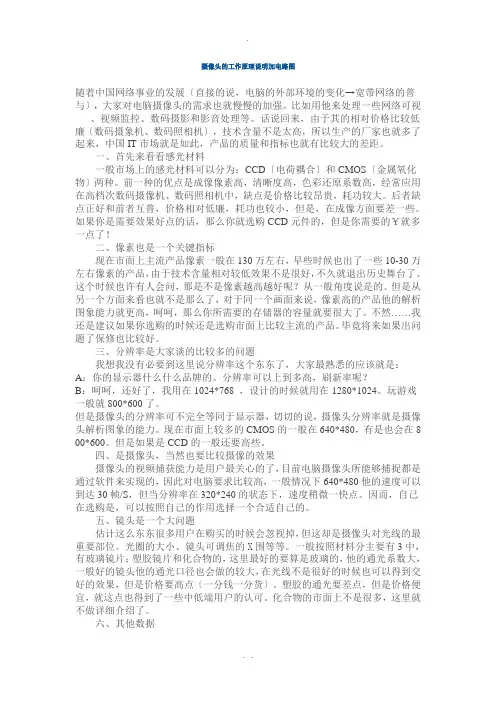

摄像头的工作原理说明加电路图
摄像头的工作原理说明加电路图随着中国网络事业的发展〔直接的说，电脑的外部环境的变化→宽带网络的普与〕，大家对电脑摄像头的需求也就慢慢的加强。
比如用他来处理一些网络可视、视频监控、数码摄影和影音处理等。
话说回来，由于其的相对价格比较低廉〔数码摄象机、数码照相机〕，技术含量不是太高，所以生产的厂家也就多了起来，中国IT市场就是如此，产品的质量和指标也就有比较大的差距。
一、首先来看看感光材料一般市场上的感光材料可以分为：CCD〔电荷耦合〕和CMOS〔金属氧化物〕两种。
前一种的优点是成像像素高，清晰度高，色彩还原系数高，经常应用在高档次数码摄像机、数码照相机中，缺点是价格比较昂贵，耗功较大。
后者缺点正好和前者互普，价格相对低廉，耗功也较小，但是，在成像方面要差一些。
如果你是需要效果好点的话，那么你就选购CCD元件的，但是你需要的￥就多一点了！二、像素也是一个关键指标现在市面上主流产品像素一般在130万左右，早些时候也出了一些10-30万左右像素的产品，由于技术含量相对较低效果不是很好，不久就退出历史舞台了。
这个时候也许有人会问，那是不是像素越高越好呢？从一般角度说是的。
但是从另一个方面来看也就不是那么了，对于同一个画面来说，像素高的产品他的解析图象能力就更高，呵呵，那么你所需要的存储器的容量就要很大了。
不然……我还是建议如果你选购的时候还是选购市面上比较主流的产品。
毕竟将来如果出问题了保修也比较好。
三、分辨率是大家谈的比较多的问题我想我没有必要到这里说分辨率这个东东了，大家最熟悉的应该就是：A：你的显示器什么什么品牌的。
分辨率可以上到多高，刷新率呢？B：呵呵，还好了，我用在1024*768 ，设计的时候就用在1280*1024。
玩游戏一般就800*600了。
但是摄像头的分辨率可不完全等同于显示器，切切的说，摄像头分辨率就是摄像头解析图象的能力。
现在市面上较多的CMOS的一般在640*480，有是也会在8 00*600。
摄像头工作原理(驱动详细)
■Dolumr CCS £f fI Analog Processirg//薄i10oit A2CRESETI MCLKSDASSL敷醐ft%YLV RGB拍隹PCLKVSYhCHSYNC一、摄像头工作原理上一篇我们讲了摄像头模组的组成，工作原理，作为一种了解。
下面我们析摄像头从寄存器角度是怎么工作的。
如何阅读摄像头规格书（针对驱动调节时用到关键参数，以GT2005为例）。
规格书，也就是一个器件所有的说明，精确到器件每一个细节，软件关心的寄存器、硬件关心的电气特性、封装等等。
单单驱动方面，我们只看对我们有用的方面就可以了，没必要全部看完。
主要这些资料全都是鸟语，全部看完一方面时间上会用的比较多，找到关键的地方就行了。
1、camera的总体示意图如下：控制部分为摄像头上电、I2C控制接口，数据输出为摄像头拍摄的图传到主控芯片，所有要有data、行场同步和时钟信号。
GT2005/GT2015是CMOS 接口的图像传感器芯片，可以感知外部的视觉信号并将其转换为数字信号并输出。
我们需要通过MCLK给摄像头提供时钟，RESET是复位线，PWDN在摄像头工作时应该始终为低。
PCLK是像素时钟（这个应该是等同于CSI中的普通差分时钟通道），HREF是行参考信号，VSYNC是场同步信号。
一旦给摄像头提供了时钟，并且复位摄像头，摄像头就开始工作了，通过HREF, VSYNC和PCLK同步传输数字图像信号。
数据是通过D0~D7这八根数据线并行送出的。
Pixel Array 161SH x 1215V ilGOOHx 1200V}Timing11ContraA7-r B3 CGammaEJcp enhancsConfigurationRegisters1mage Signal ProckingfntH 叩就＜i「C& -noise(1) 、Pixel ArrayGT2005阵列大小为 1268列、1248行，有效像素为 1616列，1216行。
USB摄像头工作原理讲解
二、分类
2.0SIMULANT CAMERA模拟式 模拟摄像头是将视频采集设备产生的模拟视频信号转换成数字信号,进
而将其存储到SYSTEM MEMORY里.模拟摄像头捕捉到的视频信号必须 经过特定的视频捕捉卡将模拟信号转换成数字模式,并加以压缩后才可以 转换到HOST SYSTEM上运用,经过HOST SYSTEM 的编辑,通过 DISPLAY显示和输出.
USB 摄像头的工作原理
1、简介 2、分类 3、工作原理 4、结构和组件 5、技术指标 6、发展趋势
目录
1.0常规介绍 2.0技术介绍
一、简介
一、简介
1.0常规介绍 摄像头<CAMERA>又称为电脑像机、电脑眼等,它作为一
种视频入设备,在过去广泛地应用于视频会议、远程医疗、实 时监控等方面. 近年以来,随着互联网技术的发展,网络速度的不断提高,再加上 感光成像器件技术的日渐成熟并大量用于摄像头的产品制造 上,使得它们的价格低到可以令普通老百姓可以接受消费水平. 同时这两年CAMERA被广泛应用于MOBILE PHONE,这样一 来,更加促进了感光成像技术的进一步提高,如:30万像素,130 万像素,200万像素,300万像素等.
Proprietary sensor technology utilizes advanced algorithms to cancel
Fixed Pattern
Noise <FPN>,
eliminate smearing, and drastically reduce
blooming. All required camera
四、组件与结构 CMOS传感器
四、组件与结构
7670传感器<SENSOR>
USB工作原理
USB工作原理USB（Universal Serial Bus）是一种通用的串行总线接口，用于连接计算机和外部设备。
USB接口已成为现代计算机和电子设备中最常用的接口之一。
USB接口具有插拔方便、高速传输、广泛兼容等特点，广泛应用于打印机、摄像头、键盘、鼠标、移动存储设备等各种外部设备。
USB接口的工作原理可以分为硬件层和软件层两个部分。
硬件层工作原理：1. 物理连接：USB接口采用四根线缆进行连接，包括两根数据线（D+和D-）、一根电源线（VCC）和一根地线（GND）。
2. 插拔检测：当设备插入USB接口时，USB控制器会检测到插入事件，并发送插拔信号给主机。
3. 供电与电源管理：USB接口可以为外部设备提供电源，同时也可以通过电源管理功能对设备进行电源管理。
4. 数据传输：USB接口支持全双工通信，数据传输速率可以达到480 Mbps （USB 2.0标准）或更高。
5. 错误检测和纠正：USB接口使用差分信号传输数据，通过差分信号可以实现对传输过程中的错误进行检测和纠正。
软件层工作原理：1. 主机控制器：计算机上的USB主机控制器负责管理USB接口和外部设备的通信。
主机控制器通过USB驱动程序与操作系统进行交互。
2. 设备描述符：每个USB设备都有一个设备描述符，其中包含设备的厂商ID、产品ID、设备类别等信息。
主机控制器通过设备描述符识别设备并加载相应的驱动程序。
3. 驱动程序：USB设备需要特定的驱动程序才能与计算机进行通信。
驱动程序负责解析设备描述符、控制设备的功能和数据传输等操作。
4. 控制传输：USB设备和主机之间的通信通过控制传输进行。
控制传输用于设备的初始化、配置和控制命令的传输。
5. 数据传输：USB设备可以进行数据的输入和输出。
数据传输可以通过批量传输、中断传输和等时传输等方式进行。
总结：USB接口的工作原理涉及硬件层和软件层两个部分。
在硬件层，USB接口通过物理连接、插拔检测、供电与电源管理、数据传输和错误检测和纠正等方式实现设备和主机之间的通信。
USB工作原理
USB工作原理USB（Universal Serial Bus）是一种通用的串行总线接口标准，用于连接计算机和外部设备。
USB工作原理是指USB接口传输数据的基本原理和过程。
下面将详细介绍USB工作原理的标准格式文本。
一、USB工作原理概述USB是一种用于计算机和外部设备之间传输数据的标准接口。
它通过一对差分信号线进行数据传输，并使用同步和异步传输方式。
USB接口分为主机端（Host）和设备端（Device），主机端负责控制和管理USB总线，设备端负责提供或者接收数据。
二、USB传输模式USB支持多种传输模式，包括控制传输、批量传输、中断传输和等时传输。
1. 控制传输：控制传输是USB通信中的基本传输模式，用于主机和设备之间的命令和控制信息的传输。
它具有可靠性高、带宽占用小的特点。
2. 批量传输：批量传输用于传输大量数据，适合于需要高带宽但实时性要求不高的设备，如打印机、存储设备等。
3. 中断传输：中断传输用于传输实时性要求较高的数据，如鼠标、键盘等。
它具有低延迟和可靠性高的特点。
4. 等时传输：等时传输用于传输对实时性要求非常高的数据，如音频和视频流。
它要求数据以固定的速率传输，不能浮现丢失或者延迟。
三、USB传输层协议USB传输层协议定义了数据的传输方式和传输格式，包括数据包的组织、错误检测和纠正机制等。
1. 数据包组织：USB数据包由同步标志、包头、数据和校验码组成。
同步标志用于同步数据传输，包头包含了数据包的长度和类型信息，数据部份存储实际的数据，校验码用于检测数据传输过程中的错误。
2. 错误检测和纠正：USB使用循环冗余校验（CRC）来检测和纠正数据传输过程中的错误。
接收端会对接收到的数据进行CRC校验，如果发现错误，则会请求重新传输。
四、USB物理层USB物理层定义了USB接口的电气特性和连接方式，包括信号的电压范围、传输速率和连接器类型等。
1. 电气特性：USB使用差分信号进行数据传输，其中D+和D-是一对差分信号线。
USB摄像头工作原理讲解精编版
USB摄像头工作原理讲解精编版
其次，图像处理器负责对传感器捕捉到的图像信号进行处理。
图像处理器主要包括图像处理芯片和图像处理算法两个部分。
处理芯片能够将传感器中获取的模拟信号转换为数字信号，并进行数字信号处理。
此外，图像处理器还可以根据设定的参数对图像进行调整、改善和增强，以提供更好的图像质量。
最后，USB接口负责将图像数据从摄像头传输到计算机。
USB （Universal Serial Bus）是一种常见的数据传输接口，具有易用、高速和广泛兼容性等优点。
USB摄像头通过USB接口与计算机建立连接，并借助计算机的USB主控制器进行数据传输。
传输过程中，图像数据会被编码和压缩成适合传输的格式，然后通过USB接口发送给计算机进行处理和显示。
USB摄像头工作的整体流程如下：首先，光线进入摄像头镜头并通过镜头的聚焦调节形成一个成像。
然后，图像传感器捕获光线并将其转换为电信号。
接下来，图像处理器对电信号进行处理和优化，包括调整亮度、对比度、饱和度等。
最后，处理后的图像数据通过USB接口传输给计算机进行进一步分析和显示。
总的来说，USB摄像头的工作原理是通过图像传感器捕捉图像信号，图像处理器对图像进行处理和优化，USB接口将图像传输给计算机。
这些部分的协同工作使得USB摄像头成为一种方便易用、效果良好的图像采集设备。
USB摄像头的工作原理
USB摄像头的工作原理USB摄像头是一种通过USB接口与计算机相连的数字摄像设备，主要用于视频通话、视频监控、视频录制等应用场景。
它是利用光学、电子和图像处理技术，将物体的光学图像转化为数字信号，再经过编码、传输和解码等处理，实现图像的捕捉、传输和显示。
首先是图像捕捉过程。
USB摄像头通常由镜头、CCD或CMOS图像传感器和相机控制芯片组成。
镜头负责收集光线并将光线聚焦到图像传感器上。
图像传感器是感光元件，根据光照的强弱，将光信号转化为电信号。
目前主流的图像传感器有CCD（电荷耦合器件）和CMOS（互补式金属氧化物半导体），其中CMOS图像传感器由于成本低、功耗小和集成程度高等优点而受到广泛应用。
在信号传输过程中，USB摄像头通常通过USB接口与计算机连接。
在传输数据之前，图像传感器经过模数转换将模拟信号转换为数字信号。
然后，相机控制芯片将数字信号编码为可由计算机识别的格式，如YUV、RGB等。
接下来，相机控制芯片将编码后的图像信号通过USB接口传输给计算机。
图像处理是USB摄像头的核心环节。
计算机收到图像信号后，需要进一步对其进行图像处理，包括去噪、增强、压缩等操作。
通常，在计算机上预装有摄像头驱动程序，用于对摄像头的图像信号进行解析、处理和显示。
驱动程序可以根据需要进行图像的调整、滤波、放大和缩小等操作，最终将处理后的图像信号通过显示器显示出来。
除了基本的图像捕捉、信号传输和图像处理功能外，USB摄像头还常常配备麦克风、伸缩支架、快门按钮等附加功能。
麦克风可以实现视频通话时的声音传输，伸缩支架可以根据需要调节摄像头的高度和角度，快门按钮常用于拍照和录制视频等操作。
总结来说，USB摄像头的工作原理是通过光学、电子和图像处理技术将物体的光学图像转化为数字信号，再经过编码、传输和解码等处理方式，实现图像的捕捉、传输和显示。
摄像头的性能取决于镜头和图像传感器的质量，以及相机控制芯片和图像处理算法的先进程度。
USB摄像头原理资料
USB摄像头原理资料1.光学原理USB摄像头使用光学透镜和传感器来捕捉图像。
光学透镜系统包括透镜组、自动对焦系统和红外滤光片等。
透镜组主要起到调整光线和成像的作用，使得图像清晰可见。
自动对焦系统通过测量物体距离和调整透镜组位置，使得图像在不同距离下都能够保持清晰。
红外滤光片用于阻挡红外光的入射，以避免影响图像质量。
2.传感器原理USB摄像头的传感器一般使用CMOS（互补金属氧化物半导体）或CCD （电荷耦合器件）技术。
传感器将光学信号转换成电信号，传感器的结构包括像素阵列、读出电路和控制电路。
像素阵列由众多光敏单元组成，每个光敏单元称为像素。
当光照射到像素上时，产生的电荷量与光的强度成正比。
读出电路将像素产生的电荷转化为电压信号，并进行放大和传输。
控制电路负责向像素阵列传递控制信号，如曝光时间、增益等。
3.图像处理原理传感器捕获到的图像信号是模拟信号，需要进行A/D转换后才能在计算机中进行处理。
USB摄像头内部包含图像处理芯片，用于对图像信号进行数字化和处理。
图像处理芯片可以实现图像增强、去噪、曝光控制等功能，改善图像质量。
此外，图像处理芯片还可以进行压缩和编码，以便在USB接口上传输和存储。
4.数据传输原理USB摄像头使用USB接口与计算机连接，通过USB总线进行数据传输。
USB摄像头内部的数据传输模块将数字图像数据转化为USB数据包，并通过USB接口发送给计算机。
USB接口提供了高速数据传输的能力，同时还可以提供电力支持，方便USB摄像头进行供电。
总结起来，USB摄像头的原理主要包括光学捕捉、传感器转换、图像处理和数据传输等多个环节。
它通过透镜系统和传感器捕捉光学信号，通过图像处理芯片进行数字化和处理，最后通过USB接口将图像数据传输给计算机。
这些环节可以保证用户能够获得高质量的图像，并实现图像的实时传输和通信。
摄像头的工作原理
摄像头的工作原理摄像头是我们日常生活中常见的电子设备，它能够捕捉图象并将其转换为电子信号。
但是，不少人并不了解摄像头的工作原理。
本文将详细介绍摄像头的工作原理，匡助读者更好地理解这一技术。
一、光学成像1.1 光学透镜：摄像头内部通常包含几个光学透镜，它们负责将光线聚焦在感光元件上。
不同的透镜组合可以实现不同的焦距和景深效果。
1.2 光圈和快门：光圈控制进入摄像头的光线量，快门则控制光线的进入时间。
通过调节光圈和快门，可以控制图象的亮度和清晰度。
1.3 成像传感器：光线经过透镜聚焦在成像传感器上，传感器将光信号转换为电信号。
不同类型的传感器（如CMOS和CCD）具有不同的工作原理和性能。
二、图象处理2.1 数字化处理：摄像头内部的处理器会将传感器捕获的摹拟信号转换为数字信号。
这些数字信号可以被计算机或者其他设备读取和处理。
2.2 白平衡和色采校正：摄像头会对捕获的图象进行白平衡和色采校正，以确保图象的色采准确度和质量。
2.3 图象压缩：为了减小文件大小和提高传输效率，摄像头会对图象进行压缩处理。
不同的压缩算法会影响图象的质量和清晰度。
三、自动对焦3.1 对焦传感器：摄像头内部通常包含一个对焦传感器，它可以检测图象的清晰度并自动调节焦距，确保图象清晰。
3.2 对焦算法：通过对焦算法，摄像头可以根据对焦传感器的反馈信号自动调节透镜位置，实现自动对焦功能。
3.3 连续对焦和跟焦：一些高级摄像头还具有连续对焦和跟焦功能，可以实现在拍摄过程中自动跟踪挪移物体并保持清晰焦点。
四、光学防抖4.1 光学防抖系统：为了避免因相机颤动而导致的图象含糊，一些摄像头配备了光学防抖系统，通过调节透镜位置来抵消颤动。
4.2 传感器防抖：另一种防抖方式是通过传感器防抖技术，传感器会根据相机的晃动情况进行微调，确保图象稳定。
4.3 软件防抖：除了硬件防抖，一些摄像头还会通过软件算法来对图象进行稳定处理，提高图象质量。
五、图象输出5.1 存储和传输：摄像头可以将处理后的图象保存在存储卡中，也可以通过USB、Wi-Fi等方式将图象传输到计算机或者其他设备。
摄像头工作原理详解
摄像头工作原理详解
摄像头是一个用于捕捉图像和视频的设备，它利用光学技术和传感器来捕捉光信号并转化为电信号。
摄像头的基本工作原理如下：
1. 光学组件：摄像头的光学组件由多个镜头和透镜组成。
镜头负责聚焦光线，使其聚集到感光元件上。
透镜可根据需要进行调整，以改变镜头的焦距和视场。
2. 图像传感器：感光元件是摄像头最重要的部分。
主要的感光元件有两种类型：CCD（电荷耦合器件）和CMOS（互补金
属氧化物半导体）。
这些感光元件能够将光线转换为电荷或电压信号。
3. 色彩滤光片：为了获得彩色图像，摄像头通常附带一个色彩滤光片阵列（通常使用Bayer模式）。
这个滤片阵列可以过滤
不同波长的光线，使摄像头可以获取红、绿和蓝三个颜色的信息。
4. 数字转换：摄像头接收到的模拟电信号需要转换成数字信号，以便通过电缆或其他方式传输给显示设备或计算机。
为了完成这一过程，摄像头内部会有一个模数转换器（ADC），它将
模拟信号转化为数字信号。
5. 控制电路和接口：摄像头通常还有一些控制电路和接口，用于调整图像质量、对焦、曝光等参数。
这些电路和接口还能与
计算机或其他设备进行通信，以实现图像的捕捉、传输和处理。
综上所述，摄像头是通过将光线转换为电信号，并经过一系列的转换和处理，最终将图像传输到显示设备或计算机。
它的工作原理主要包括光学组件聚焦光线、感光元件转换光信号、数字转换和控制电路和接口等部分的协同工作。
USB摄像头工作原理讲解精编版
USB摄像头工作原理讲解精编版
其次，摄像头还包含一个镜头系统，用于聚焦光线并控制视野范围。
镜头通常由多个透镜组成，通过改变透镜之间的距离来调整焦距。
通过控制光线的聚焦，摄像头能够获取清晰的图像。
当摄像头连接到计算机上时，它会通过USB接口与计算机进行通信。
USB接口提供了电源和数据传输功能。
摄像头通过接收来自计算机的电源供应，并将图像和视频数据发送回计算机。
通过USB接口与计算机通信的摄像头拥有自己的驱动程序。
驱动程序是一种软件，允许操作系统与设备进行交互。
驱动程序利用操作系统的API（应用程序接口）来控制摄像头并获取图像和视频数据。
一旦驱动程序正确安装和配置，计算机就可以向摄像头发送指令。
这些指令可以包括启动摄像头、调整摄像头的设置（如分辨率、对比度等）以及开始捕捉图像或视频。
摄像头会根据指令开始工作，并将数据传输回计算机。
摄像头捕捉到的图像数据以数字形式传输回计算机。
数据传输使用USB接口提供的高速数据传输功能。
摄像头将图像数据转换为数字信号，并通过USB接口将其传输回计算机。
计算机接收到图像数据后，将其处理和显示。
操作系统和应用程序可以使用图像处理算法对图像进行处理，如调整亮度、对比度、颜色饱和度等。
处理过的图像可以在计算机屏幕上显示。
总的来说，USB摄像头的工作原理是通过光传感器将光信号转换为电信号，通过镜头系统聚焦光线，并通过USB接口与计算机进行通信。
驱动程序负责控制摄像头并获取图像数据，计算机处理和显示图像。
linuxusb免驱摄像头模块原理
linuxusb免驱摄像头模块原理摄像头在现代计算机和嵌入式系统中被广泛使用，用于视频会议、视频监控、电子商务、游戏等众多应用。
在Linux系统中，摄像头模块可以直接插入，并自动识别和配置，这就是所谓的免驱动（Plug and Play）功能。
本文将介绍LinuxUSB免驱摄像头模块的原理。
1.摄像头硬件架构摄像头作为一种外部设备，需要与计算机系统进行数据交互。
它通常由图像传感器、图像处理芯片、电源芯片和USB接口等部分组成。
图像传感器负责将图像光信号转换为电信号，然后通过图像处理芯片对图像进行处理，最终通过USB接口将处理后的数据传输给计算机。
摄像头模块通常还包含一些额外的功能，如自动对焦、光圈控制、白平衡等。
2. LinuxUSB框架在Linux操作系统中，USB设备的驱动和管理是通过LinuxUSB框架实现的。
LinuxUSB由两部分组成：USB核心驱动和USB设备驱动。
USB核心驱动负责枚举、配置和通信等底层操作，而USB设备驱动则负责与特定设备进行通信。
3.摄像头驱动摄像头在Linux系统中使用的驱动程序一般是V4L2（Video4Linux2）驱动。
V4L2是Linux中用于支持视频设备的驱动框架，它定义了一套API和数据结构，用于访问和控制支持V4L2的设备。
摄像头驱动通常包括两部分：摄像头传感器驱动和摄像头设备驱动。
摄像头传感器驱动负责和硬件传感器交互，控制图像数据的采集和传输；摄像头设备驱动则负责将采集到的图像数据转换为V4L2支持的格式，并提供给上层应用程序。
4.摄像头模块工作流程当摄像头插入到Linux系统中时，USB核心驱动会自动检测到设备并加载对应的驱动程序。
在驱动加载完成后，摄像头传感器开始采集图像数据，并通过摄像头设备驱动将数据传输给V4L2驱动。
V4L2驱动在应用程序请求时会将摄像头的图像数据提供给应用程序。
应用程序可以使用V4L2提供的API进行图像的捕获、处理和显示。
usb 摄像头 方案
USB摄像头方案介绍随着科技的不断进步，USB摄像头已经在各个领域得到了广泛的应用。
USB摄像头是一种通过USB接口与计算机连接的设备，可以实时捕捉图像和视频，并传输给计算机进行处理和存储。
本文将介绍USB摄像头的原理、应用和相关技术。
原理USB摄像头的工作原理主要分为两个部分：硬件和软件。
硬件部分包括镜头、传感器、图像处理芯片和USB接口等。
镜头用于采集光线，传感器将光线转化为电信号，图像处理芯片则负责处理电信号并将其转化为图像或视频。
USB接口用于将图像或视频数据传输到计算机。
软件部分包括USB驱动程序和图像处理软件。
USB驱动程序负责与计算机通信，图像处理软件则用于对图像进行处理和分析。
应用USB摄像头在各个领域都有着广泛的应用，以下列举几个典型的应用场景：1.视频会议：USB摄像头可以与电脑连接，用于远程视频会议，让参会人员能够进行远程交流和互动。
2.安防监控：USB摄像头可以用于室内和室外的安防监控，通过与计算机或网络连接，实时监控和录制视频，帮助保护人们的财产和人身安全。
3.教育培训：USB摄像头可以用于教育机构的教学和培训，通过与计算机连接，实时展示教师的讲解和示范，提高学习效果。
4.医疗影像：USB摄像头可以与医疗设备配合使用，用于拍摄病人的影像，供医生进行诊断和治疗。
5.视频直播：USB摄像头可以与计算机或手机连接，用于实时直播，如游戏直播、新闻直播等。
技术USB摄像头的技术主要包括以下几个方面：1.分辨率：USB摄像头的分辨率通常以百万像素（MP）为单位，较高的分辨率能够提供更清晰的图像和视频。
2.帧率：USB摄像头的帧率表示每秒传输的图像帧数，较高的帧率能够提供更流畅的视频。
3.自动对焦：USB摄像头可以通过自动对焦功能，实现对不同距离的物体进行清晰拍摄。
4.低光性能：USB摄像头的低光性能决定了其在暗光环境下的成像效果。
5.云台：USB摄像头可以配备云台，实现对摄像头的远程控制和调整。
摄像头工作原理
摄像头工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于安防监控、摄影、视频通话等领域。
它通过光学和电子技术实现图像的采集和传输。
在本文中，我们将详细介绍摄像头的工作原理。
1. 摄像头的组成部分摄像头主要由以下几个组成部分构成：1.1 透镜系统：透镜系统负责将光线聚焦到传感器上，通常由多个透镜组成，以实现对焦和光学变焦等功能。
1.2 图像传感器：图像传感器是摄像头的核心部件，负责将光信号转换为电信号。
常见的图像传感器有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。
1.3 信号处理器：信号处理器负责对图像传感器采集到的电信号进行处理和优化，包括增强图像质量、去噪、调整亮度和对比度等。
1.4 接口：摄像头通常通过USB、HDMI、网络等接口与计算机或其他设备连接，以传输图像和控制命令。
2. 摄像头的工作原理2.1 光学成像：当光线通过透镜系统进入摄像头时，透镜会将光线聚焦到图像传感器上。
透镜的形状和位置决定了成像的特性，如视角、景深和畸变等。
2.2 光电转换：图像传感器接收到通过透镜系统聚焦的光线后，会将光信号转换为电信号。
在CCD传感器中，光信号会通过光电二极管转换为电荷，然后通过电荷耦合器件传输到输出端。
而在CMOS传感器中，光信号直接通过像素电路转换为电信号。
2.3 信号处理：传感器输出的电信号经过信号处理器进行放大、去噪和色彩校正等处理，以提高图像质量。
信号处理器还可以根据设定的参数调整图像的亮度、对比度和饱和度等。
2.4 数据传输：处理后的图像数据通过摄像头的接口传输到计算机或其他设备。
传输方式可以是有线的（如USB、HDMI）或无线的（如Wi-Fi、蓝牙）。
3. 摄像头的工作模式摄像头可以根据工作模式的不同分为实时模式和存储模式。
3.1 实时模式：在实时模式下，摄像头将采集到的图像通过接口实时传输到计算机或其他设备上显示或处理。
这种模式适用于视频通话、监控等需要实时观察图像的场景。
usb摄像头
Video4Linux(简V4L)是Linux中关于视频设备的内核驱动，它为针对视频设备的应用程序编程提供一系列接口函数，这些视频设备包括现今市场上流行的TV卡、视频捕捉卡和USB摄像头等。
对于USB口摄像头，其驱动程序中需要提供基本的I/O操作接口函数open、read、write、close的实现。
对中断的处理实现，内存映射功能以及对I/O通道的控制接口函数ioct1的实现等，并把它们定义在struct file_operations中。
这样当应用程序对设备文件进行诸如open、close、read、write等系统调用操作时，Linux内核将通过file_operations结构访问驱动程序提供的函数。
例如，当应用程序对设备文件执行读操作时，内核将调用file_operations结构中的read函数。
在系统平台上对USB口数码摄像头驱动，首先把USB控制器驱动模块静态编译进内核，使平台中支持USB接口，再在需要使用摄像头采集时，使用insmode动态加载其驱动模块，这样摄像头就可正常工作了，接着进行了下一步对视频流的采集编程。
3．2 Video4Linux下的摄像头采集编程在USB摄像头被驱动后，只需要再编写一个对视频流采集的应用程序就可以了。
根据嵌入式系统开发特征，先在宿主机上编写应用程序，再使用交叉编译器进行编译链接，生成在目标平台的可执行文件。
宿主机与目标板通信采用打印终端的方式进行交叉调试，成功后移植到目标平台。
本文编写采集程序是在安装Linux操作系统的宿主机PC机上进行的，下面是具体论述。
（1）程序中定义的数据结构struct voide_capability grab_cap;struct voide_picture grab_pic;struct voide_mmap grab_buf;struct voide_mbuf grab_vm；这些数据结构都是由Video4Linux支持的，它们的用途如下：*video_capability包含摄像头的基本信息，例如设备名称、支持的最大最小分辨率、信号源信息等，分别对应着结构体中成员变量name[32]、maxwidth、maxheight、minwidth、minheight、channels(信号源个数)、type等；*voide_picture包含设备采集图像的各种属性，如brightness(亮度)、hue(色调)、contrast(对比度)、whiteness(色度)、depth(深度)等；*video_mmap用于内存映射；*voido_mbuf利用mmap进行映射的帧信息，实际上是输入到摄像头存储器缓冲中的帧信息，包括size（帧的大小）、frames（最多支持的帧数）、offsets （每帧相对基址的偏移）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、组件与结构
C4
D4
输出
YUV/RGB 输出位[4]
C5
PCLK 输出
Pixel 时钟输出
D1
DVDD28 电源
主供电电源 2.8V，通过 0.1µF 或 1uF 的电容接地
D2
D1
输出
YUV/RGB 输出位[1]
D3
D2
输出
YUV/RGB 输出位[2]
D4
DVDD18 电源
数字电路电源，1.8V，内部产生，通过 0.1µF或 1uF 的电容接地
“ 放大镜烧蚂蚁” 的惨剧就会发生在您的摄像头上。 B.环境光线不要太弱，否则直接影响成像质量。克服这种困难有两种办法，
一是加强周围亮度，二是选择要求最小照明度小的产品，现在有些摄 像头已经可以达到5lux 。 C. 要注意的是合理使用镜头变焦，不要小瞧这点，通过正确的调整，摄 像头也同样可以拥有拍摄芯片的功能。 受市场情况及市场发展等情况的限制，摄像头采用CCD 图像传感器的厂商 为数不多，主要原因是采用CCD 图像传感器成本高的影响。在 MOBILE PHONE、电脑上使用的CAMREA还是以CMOS 为主，不仅 是价格而且体积也是影响在MOBILE PHONE上使用CCD CAMERA的 另一原因。 传感器(SENSOR)的焊接与拆装: 一般焊接后的SENSOR要拆卸时,使用高温风筒350度均匀加热至焊锡 熔化。切记:风筒不可固定在某一部位对吹!
四、组件与结构 CMOS传感器
四、组件与结构
7670传感器(SENSOR)
四、组件与结构
2.0 SENSOR （图象传感器） 图像传感器（ SENSOR ）是一种半导体芯片，
其表面包含有几十万到几百万的光电二极管。光电 二极管受到光照射时，就会产生电荷。 目前的SENSOR类型有两种： CCD （ Charge Couple Device)，电荷耦合器件 CMOS （Complementary Metal Oxide Semiconductor），互补金属氧化物
interface.
The device can be programmed to provide image output in various fully processed
and encoded formats.Application
PC Camera/ Dual Mode, and Cellular phones
USB 摄像头的工作原理
1、简介 2、分类 3、工作原理 4、结构和组件 5、技术指标 6、发展趋势
目录
1.0常规介绍 2.0技术介绍
一、简介
一、简介
1.0常规介绍 摄像头(CAMERA)又称为电脑像机、电脑眼等，它作为
一种视频入设备，在过去广泛地应用于视频会议、远程医疗、 实时监控等方面。 近年以来，随着互联网技术的发展，网络速度的不断提高，再 加上感光成像器件技术的日渐成熟并大量用于摄像头的产品 制造上，使得它们的价格低到可以令普通老百姓可以接受消 费水平。同时这两年CAMERA被广泛应用于MOBILE PHONE，这样一来,更加促进了感光成像技术的进一步提高， 如:30万像素，130万像素，200万像素，300万像素等。
四、组件与结构
C. 功耗比较 CCD 功耗比较高，为使电荷传输顺畅，噪声降低，需要高压差改善传输
效果；另外由于CCD 无法ADC和讯号处理器，导致需要使用 3～ 4组电源。
CMOS 功耗比较低，不到CCD 的1/3 ，CMOS 影像传感器将每一画素 的电荷转换成电压，读取前就将其放大，利用 3.3V 的电源即可驱动， 只需要一组电源。
四、组件与结构
管脚说明 :
管脚号 名称 管脚类型
功能/说明
A1 AVDD25 电源
模拟电路电压，内部产生，通过0.1µF或1uF 的电容接地
A2
VREF 电源
数字参考电源，通过 0.1µF 的电容接地
A3
SBDA 输入/出 串行通讯口数据线
A4
SBCL 输入
串行通讯口时钟线
A5
D7
输出
YUV/RGB 输出位[7]
1.0DIGITAL CAMERA数字式 数字摄像头是直接将摄像单元和视频捕捉单元集成在一起，然后通过
串、并口或USB接口连接到HOST SYSTEM上，现在CAMERA市场上的 摄像头基本以数字式为主，而数字摄像头中又以新型数据传输接口的 USB数字摄像头为主(独立)，在手机和电脑上主要是直接通过 IO(BTB/USB/MINI/ USB…)与HOST SYSTEM连接，经过SYSTEM的编 辑后以数字信号输出到DISPLAY上显示。目前CAMERA市场上主流的 CAMERA都是DIGITAL CAMERA。
四、组件与结构
CCD与CMOS的差异 A. 总体比较 CCD 的优点是灵敏度高，噪音小，信噪比大。但是生产工艺复杂、成本
高、功耗高。 CMOS 的优点是集成度高（将AADC 与讯号处理器整合，可以大幅缩
小体积） 、功耗低、成本低。但是噪音比较大、灵敏度较低、对光源要 求高。 B. 成像效果 在相同像素下CCD 的成像往往通透性、明锐度都很好，色彩还原、曝光 可以保证基本准确。 CMOS 的产品往往通透性一般，对实物的色彩还原能力偏弱，曝光也都 不太好。 在采用CMOS 为感光元器件的产品中，通过采用影像光源自动增益补强 技术，自动亮度、白平衡控制技术， 色饱和度、对比度、边缘增强以 及伽马矫正等先进的影像控制技术，完全可以达到与CCD 摄像头相媲美 的效果。
Noise (FPN),
eliminate smearing, and drastically reduce blooming. All required camera
functions are programmable through the
Serial Camera Control Bus (SCCB )
B1
GND 电源
模拟/数字地
B2
PWDN 输入
0：正常模式;1：省电模式
B3
HSYNC 输出
HREF 输出
B4
D6
输出
YUV/RGB 输出位[6]
B5
D5
输出
YUV/RGB 输出位[5]
C1
VSYNC 输出
VSYNC 输出
C2
D0
输出
YUV/RGB 输出位[0]
C3
D3
输出
YUV/RGB 输出位[3]
镜(PLASTIC)和玻璃透镜(GLASS), 通常CAMERA 用的镜头结构有：
1P,2P,1G1P,1G3P,2G2P,4G等。透镜越多，成本越高；玻 璃透镜比塑胶透镜贵，但是玻璃透镜的成像效果比塑胶透镜 的成像效果要好。目前市场上针对 MOBILE PHONE 配置的CAMERA 以 1G3P （1 片玻璃透 镜和3 片塑胶透镜组成）为主，目的是降低成本。
工作原理方框图
景物 (SCE)
LENS
图像传感器 (SENSOR)
A/D(COM S无)
数字信号处理芯
片(DSP)
I/O
电脑 (PC)
DISPLA Y
图像 (PIC)
主控的内部工作原理
四、组件与结构
3017镜头(LENS)
四、组件与结构
1.0 LENS （镜头） 一般CAMERA的镜头结构是有几片透镜组成，分有塑胶透
四、组件与结构
CCD 组件与结构结构 CCD 结构一般分为三层： 第一层“LENS”
CAMERA的成像关键在于SENSOR，为了扩大CCD 的采光率必须扩大 单一象素的受光面积，在提高采光率的同时会导致画面质量下降。 LENS 就是相当于在SENSOR前面增加一副眼镜SENSOR的采光率就不 是由SENSOR的开口面积决定而是由LENS 的表面积决定。 第二层“ 分色滤色片” 目前分色滤色片有两种分色方法： A. RGB原色分色法，就是三原色分色法，几乎所有的人类眼睛可以识别 的颜色都可以通过R.G.B 来组成， RGB 就是通过这三个通道的颜色调 节而成。 B. CMYK 补色分色法，由四个通道的颜色配合而成，分别是青（C ）、 洋红（M）、黄（Y ）、黑（K ），但是调节出来的颜色不如 RGB 的 颜色多。 第三层“ 感光层（SENSOR ）” CCD 的第三层是处理芯片（SENSOR，SENSOR主要是将穿过滤色层 的光源转换成电子信号，并将信号传送到影像DSP ），将影像还原。
三、工作原理
1.0工作原理
摄像头的工作原理大致为:景物通过镜头(LENS)生成的光学图像投射到 图像传感器(SENSOR)表面上，然后转为电信号，经过A/D(模/数)转换后 变成数字图像信号，再送到数字处理芯片(DSP)中加工处理，再通过I/O 接口传输到电脑中进行处理后，再通过显示屏(DISPLAY)就可以看到图 像了。
一、简介
2.0技术介绍
2.0 Technology of presentation 技术介绍
General Description
简介 The camera module is a sensors on board module designed for mobile application
三、工作原理
1.0GENERAL DESCRIP原理 2.0SYSTEM SHOW
摄像头主要由镜头、影像传感器（主要是CCD/CMOS器件）、DSP等组成，被摄物体经过镜头聚焦至CCD 上，CCD由多个X-Y纵横排列的像素点组成，每个像素都由一个光电二极管及相关电路组成，光电二极 管将光线转变成电荷，收集到的电荷总量与光线强度成比例，所积累的电荷在相关电路的控制下，逐点 移出，经滤波、放大，再经过DSP处理后形成视频信号输出。
