汽车发动机拆装与检修工单

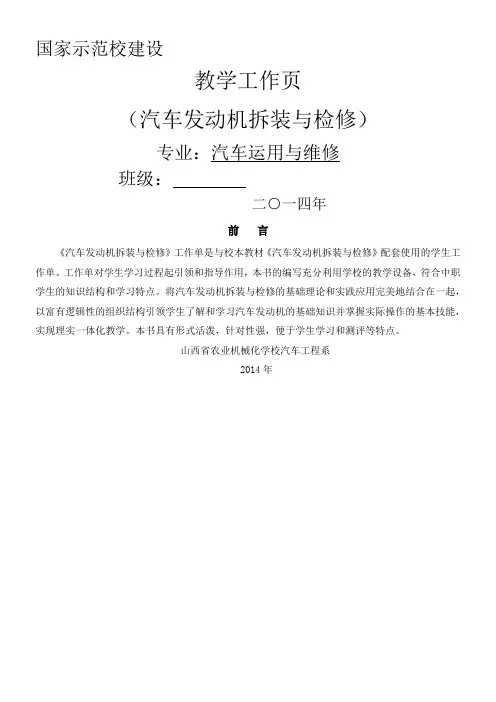

汽车发动机拆装与检修工单————————————————————————————————作者：————————————————————————————————日期:ﻩ国家示范校建设教学工作页(汽车发动机拆装与检修)专业：汽车运用与维修班级：二○一四年前言《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。

工作单对学生学习过程起引领和指导作用,本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。

将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并掌握实际操作的基本技能，实现理实一体化教学。

本书具有形式活泼，针对性强,便于学生学习和测评等特点。

山西省农业机械化学校汽车工程系2014年目录发动机的初步认识ﻩ错误!未定义书签。

发动机的初步认识ﻩ错误!未定义书签。

气缸盖、气缸垫的构造与检修.................... 错误!未定义书签。

气缸体、油底壳的构造与检修.................... 错误!未定义书签。

活塞环、活塞销的构造与检修.................... 错误!未定义书签。

活塞的构造与检修ﻩ错误!未定义书签。

连杆的构造与检修ﻩ错误!未定义书签。

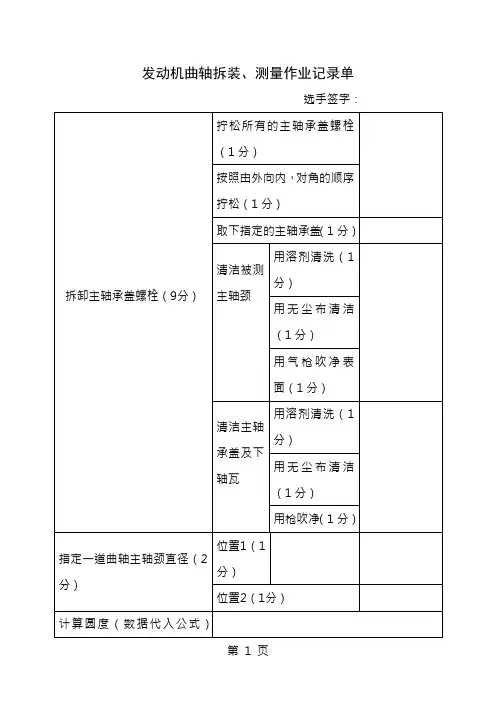

曲轴的构造与检修 ..................................... 错误!未定义书签。

配气机构的认识ﻩ错误!未定义书签。

气门传动组的构造与检修ﻩ错误!未定义书签。

润滑系的构造与检修ﻩ错误!未定义书签。

冷却系的构造与检修 (54)汽车发动机拆装与检修工单一、资讯 1、将车辆的信息填入表中2、相关知识（1）写出发动机基本构造的零部件名称 1 ;２ ;3 ；4 ;5 ;6 ;7 ;8 ;工作任务 发动机的初步认识 学时 4时间 姓名班级成绩实训设备发动机工作原理示教板 丰田-5Ａ解剖发动机EQ6100发动机工作原理透视模型 任务描述 通过发动机工作原理示教板、丰田－5A 解剖发动机、E Ｑ６10０发动机工作原理透视模型等教学设备，采用行动导向教学法,引导学生掌握发动机的基本构造、常用名词术语和工作原理，培养良好的职业道德、工作态度、团队协作能力和责任感。

车型生产年代制造厂发动机识别码发动机型号9 ;10 ;11 ；12 ；13 ；14 ;（2）根据工作原理图写出发动机常用术语的含义上止点（TDC）下止点(BDC)活塞行程S燃烧室容积VC气缸工作容积VH发动机排量VＬ压缩比ε（3)填写活塞、进气门、排气门在工作循环中的运动关系进气行程压缩行程做功行程 排气行程 活塞 从上向下运动 进气门 开启 排气门 关闭二、任务实施 1、学生分组学生分三组,每组一位组长 2、任务分配(1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。

（2）利用丰田－５A 解剖发动机观察发动机的基本构造,进一步掌握发动机的工作原理、发动机常用术语的含义。

（３)利用ＥQ ６１0０发动机透视模型观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。

每项任务有一名辅导教师负责学生的学习和讲解。

三、检查与评估参见学生课堂考核评价表。

零件 行 程汽车发动机拆装与检修工单一、资讯 1、将车辆的信息填入表中２、相关知识（1)汽油发动机由哪些机构和系统组成?(2)柴油发动机由哪些机构和系统组成?工作任务 发动机的初步认识 学时 ４时间 姓名班级成绩实训设备 ＡJR 电控汽油发动机 捷达电控柴油发动机 丰田-5A 解剖发动机EQ61０0发动机工作原理透视模型 任务描述通过AJ Ｒ电控汽油发动机、捷达电控柴油发动机、丰田-５A 解剖发动机、EQ61００发动机工作原理透视模型等教学设备,采用行动导向教学法，引导学生掌握发动机的总体构造；了解发动机的分类和型号编制，培养良好的职业道德、工作态度、团队协作能力和责任感。

车型生产年代制造厂发动机识别码 发动机型号(3)根据下图写出曲柄连杆机构主要零件的名称。

1 2 3 4 5 6１２３４５ 6 （4）请写出YC6105Q柴油发动机型号中各字母和数字的含义（5）请写出１2V１３５ＺG柴油发动机型号中各字母和数字的含义（6）请写出ＥQ6１00－1汽油发动机型号中各字母和数字的含义工作任务气缸盖、气缸垫的构造与检修学时 4 时间二、任务实施1、学生分组学生分四组,每组一位组长。

2、任务分配（1）利用AＪR电控汽油发动机观察发动机的总体组成，进一步掌握发动机各机构和系统的作用和主要组成零件;发动机的分类和型号编制。

（2)利用丰田－5Ａ解剖发动机观察发动机的总体组成,进一步掌握发动机各机构和系统的作用和主要组成零件;发动机的分类和型号编制。

(3）利用EQ６100发动机透视模型观察发动机的总体组成，进一步掌握发动机各机构和系统的作用和主要组成零件；发动机的分类和型号编制。

（４)利用捷达电控柴油发动机观察发动机的总体组成，进一步掌握发动机各机构和系统的作用和主要组成零件;发动机的分类和型号编制。

每项任务有一名辅导教师负责学生的学习和讲解。

三、检查与评估参见学生课堂考核评价表。

ﻬ汽车发动机拆装与检修工单一、资讯1、将车辆的信息填入表中２、相关知识（1)曲柄连杆机构的作用是什么？（２）曲柄连杆机构有哪三组零件组成?各组的主要零件有哪些？（３)写出下图发动机机体组零部件名称姓名 班级 成绩实训设备丰田-5A 发动机; EQ6100发动机; 常用拆装工具；量具：塞尺;刀口平尺 任务描述 通过丰田－5A 发动机、EQ ６１00发动机气缸盖和气缸垫的正确拆装与检修,采用行动导向教学法,引导学生掌握发动机的气缸盖和气缸垫的构造，能完成气缸盖和气缸垫的正确拆装与检修；培养良好的职业道德、工作态度、团队协作能力和责任感。

车型生产年代制造厂发动机识别码 发动机型号12341 ；2 ；3 ;４ ;(4)气缸盖的功用是:＿＿____＿__＿＿______＿__＿_______＿＿_＿___＿___(５)观察并填写气缸盖的结构特点:气缸盖上有、、、孔和孔、孔（汽油机）或座孔。

上置凸轮轴式发动机的气缸盖还有_＿_＿__＿_＿__＿_＿____＿＿___＿＿＿＿＿___。

（6)汽车发动机气缸盖的结构形式有两种1、__＿_＿_＿_ 2___＿_＿__＿__＿(7）汽油机常用燃烧室形状有:１、__＿______ 2、__＿_＿＿_ ３、＿＿＿___＿___(8)气缸盖罩的作用:________＿＿__＿_＿__＿_＿＿____＿_＿_＿___＿_____＿_与气缸盖结合面加上＿_______＿＿___密封。

（9)目前应用较多的汽缸垫有:1、___＿__＿＿_ 2、_____＿__＿ 3、＿＿_＿____(10）组装气缸盖要领:1、_____＿___＿_________＿___＿＿______＿＿___＿__＿_＿__＿______＿________2、_＿＿＿___＿___＿＿___＿_＿___________＿_＿___＿_＿__＿＿_＿_＿＿＿___________3、______＿_＿___＿_＿________＿_______＿_＿_＿_＿__＿____＿__________＿_＿_4、＿___＿＿_____＿_____＿_＿_____＿_＿_____＿_＿＿____＿__＿_________＿＿__＿＿5、_＿________＿___＿______＿_＿__＿___＿________＿________＿＿_＿＿＿______（11)写出气缸盖螺栓的拧紧顺序１、＿＿____＿_＿______＿＿_＿_____________＿__＿＿_＿___＿_＿__＿_____＿___2__＿________＿_______＿___＿_＿___＿__＿＿_____________＿＿___＿_____3_＿______＿_＿_____＿＿＿_＿_＿_＿______＿_______＿＿_＿＿___＿＿＿_____＿_。

(12）气缸盖的损伤形式主要有:1________ 2_＿＿______ 3＿＿____＿。

(13) 汽缸垫的作用是:＿___＿__＿_＿___＿_＿__＿__＿＿_____＿_______＿_＿_______＿_______________。

（14)汽缸垫的安装要领:１、_＿____＿_______＿___＿_＿________＿_＿__＿＿__＿____＿__＿＿____________２、＿__＿____＿_＿_＿___________________＿__＿____＿__＿_＿__＿＿___＿______３、_______＿__＿＿＿＿＿__＿______＿____＿＿___＿____＿_____＿_＿_＿____＿__＿__＿(1５)记录气缸盖平面翘曲度检测数据并计算分析检测结果：气缸盖平面翘曲度检测记录表说明：１、同一平面上测量的数据取最大值作为其平面翘曲度。

2、丰田-5A发动机气缸盖平面翘曲度的技术要求：气缸盖下平面不大于０．05mｍ进气管安装面不大于０.10ｍm排气管安装面不大于0．1０ｍm二、任务实施1、学生分组: 学生分四组，每组一位组长2、任务分配（１)丰田-5A发动机气缸盖、气缸垫的拆装；气缸盖平面翘曲度检测。

（2）EQ6100发动机气缸盖、气缸垫的拆装；气缸盖平面翘曲度检测。

每项任务有一名辅导教师负责实践操作的演示,相关知识的讲解。

三、检查与评估被测平面测量数据平面翘曲度气缸盖下平面横向1横向2纵向１纵向２交叉1交叉2进气管安装面交叉１交叉２排气管安装面交叉1 交叉2检测结果参见学生课堂考核评价表。

汽车发动机拆装与检修工单一、资讯 １、将车辆的信息填入表中2、相关知识(1)汽缸体包括哪两部分？（２)气缸套有哪两种?如何定义的？工作任务 气缸体、油底壳的构造与检修 学时 4时间 姓名班级成绩实训设备丰田－5A 发动机气缸；农用车柴油发动机气缸； 常用拆装工具;量具:量缸表；外径千分尺；游标卡尺 任务描述 通过丰田-5A 发动机、农用车柴油发动机气缸体的检测,采用行动导向教学法,引导学生掌握发动机的气缸体、油底壳的构造与检修,能完成气缸的检测;培养良好的职业道德、工作态度、团队协作能力和责任感。

车型生产年代制造厂发动机识别码 发动机型号（３）写出下图发动机气缸排列形式（4)下图是三种发动机曲轴箱的形式，请写出其名称（5）下图是两种形式的发动机气缸套,请写出其名称:（6)记录气缸磨损程度检测数据并计算分析检测结果：汽缸磨损程度检测数据记录表上截面中截面下截面A-A方向B-Ｂ方向基本尺寸圆度圆柱度最大磨损量极限值结论说明：1、圆柱度:同一方向不同截面上的两个直径差值的一半为圆柱度值，其最大值为气缸的圆柱度误差;工作任务活塞环、活塞销的构造与检修学时 4 时间２、圆度:同一截面不同方向的两个直径差值的一半为圆度值，其最大值为气缸的圆度误差；３、最大磨损量:缸套实测缸径与基本直径的差值的一半的最大值为最大磨损量；４、丰田－５Ａ发动机汽缸检测的技术要求：丰田-5Ａ发动机汽缸圆度误差:0．0７５mｍ丰田－５A发动机汽缸圆柱度误差:0.15mm丰田-5A发动机汽缸最大磨损量:0.45mm5、农用车柴油发动机气缸检测技术要求与丰田-５A发动机的一样。
