埋弧焊机的应用及维修
埋弧焊机常见的故障和排除方法
焊接电流小
1.二次电缆导线接触不良
2.导电嘴间隙太大，导电不良
3.送丝电动机转速提不高
1.清理接触面并拧紧
2.更换导电嘴
3.检修电动机及供电系统
气体保护不良
1.气瓶内气体不足甚至没气
2.气路堵塞或接头漏气
3.预热气断电造成减压器冻结
4.电磁气阀或电磁电源故障
5.喷嘴内被飞溅堵塞
6.工作场地空气对流大
7.气体流量不足
1.更换新瓶
2.检修气路，紧固接头
3.检修预热器，接通电路
4.检修
5.清理喷嘴
6.设挡风板
7.加大流量
未按送丝按钮红灯亮，导电嘴碰到焊件短路
交流接触器触点常闭
更换或修理接触器
5.更换导电嘴，清理焊丝上的脏物
启动小车不动活在焊接过程小车突然停止
1.离合器未接上
2.行车速度旋钮在最小位置
3.空载焊接开关在空载位置
1.合上离合器
2.将行车速度调到需要位置
3.拨到焊接位置
焊丝没有与焊件接触，焊接回路即带电
焊接小车与焊件之间绝缘不良或损坏
1.检查小车车轮绝缘
2.检查焊车下面是否有金属与焊件短路

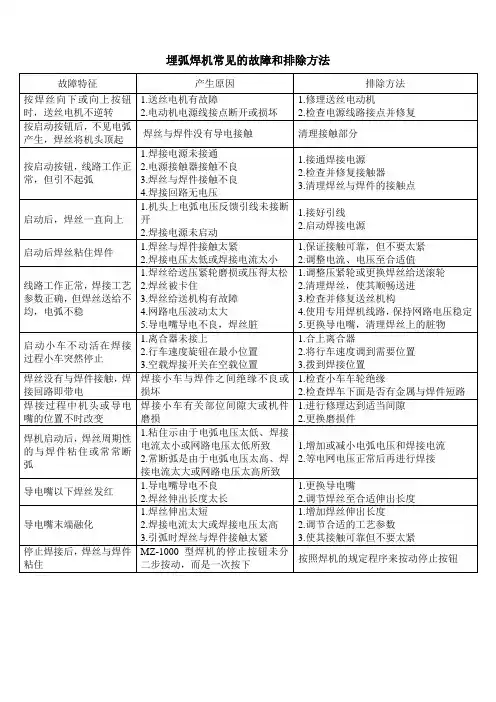

埋弧焊机常见的故障和排除方法
故障特征
产生原因
排除方法
按焊丝向下或向上按钮时，送丝电机不逆转
1.送丝电机有故障
2.电动机电源线接点断开或损坏
1.修理送丝电动机
2.检查电源线路接点并修复
按启动按钮后，不见电弧产生，焊丝将机头顶起
焊丝与焊件没有导电接触
清理接触部分
按启动按钮，线路工作正常，但引不起弧
1.焊接电源未接通
2.电源接触器接触不良
林肯DC1000-NA5自动埋弧焊机维修经验
林肯DC1000/NA5自动埋弧焊机维修经验
本内容介绍了林肯埋弧焊机的维修经验，这种机器在国内埋弧自动生产线用的非常多，焊接性能和焊接质量都很好，最重要的是质量可靠，经久耐用。
但并不代表永远不会坏。
由于是进口机，坏了维修会比较麻烦，一般控制板坏了林肯公司以及经销商都不会进行维修，只是更换新板。
而且控制板的价格都不菲，少则几千，贵的几万。
为了减少客户的维修成本，小弟对林肯一系列的进口和国产焊机整机电路以及控制板工作原理进行了一些研究，学习到一点皮毛，这回正好运用这点皮毛技术为客户解决一点难题，为客户节约了维修成本，最大限度缩短了设备停工时间，将机器故障带来的损失减少到了最少。
好了废话不多说，来看看林肯机器到底是怎幺修的，有图有真相哦。
两台排排坐的林肯DC1000埋弧焊主机。
二代埋弧焊维修手册
二代埋弧焊维修手册1. 引言二代埋弧焊是一种常用的焊接方法，广泛应用于各个领域的焊接作业中。
然而，在使用过程中，设备可能会出现各种问题和故障，需要进行维修和保养。
本手册旨在为用户提供二代埋弧焊维修的基本步骤和方法，以帮助用户解决常见的问题并保持设备的正常运行。
2. 维修前的准备工作在进行维修之前，首先需要确保安全。
断开设备的电源，并通过拔掉插头或关闭电源开关来切断电气供应。
同时，确保焊接材料和设备附近没有易燃物品和易爆物品，以防止意外发生。
3. 常见问题和解决方法3.1 电源问题①电源无法启动：检查电源插头和电源线是否连接良好，检查电源插座是否有电。
②电源无法提供稳定的焊接电流：检查电源电压是否正常，重新调整电源电流设置。
3.2 电弧问题①无法点火：检查电极是否磨损或腐蚀，若有需要更换电极；检查电极间隙是否正确调整。
②电弧不稳定：检查电源电压是否稳定，电源线是否连接松动，重新调整电源电流设置，确保与工件距离适当。
③电极频繁粘连：适当调整焊接电流，保证电极与工件之间适当的距离。
④电极寿命过短：选择适当的电极材料和规格，避免过高的焊接电流。
3.3 熔池问题①熔池过大或过小：检查焊接电流是否合适，调整焊接电流以获得合适的熔池大小。
②熔深不均匀：检查焊接速度是否均匀，确保焊接运动平稳，避免停顿或过快移动。
3.4 气体保护问题①气体保护不良：检查气体供应是否正常，检查气体流量是否合适，确保气体保护罩无损。
②气体泄漏：检查气体管路连接是否松动或损坏，及时更换或修复。
4. 维修保养常识4.1 清洁定期清洁设备，包括焊接枪、电极、输送管道和喷嘴等。
使用软布沾取清洗剂擦拭，确保设备表面干净无尘，以优化焊接效果。
4.2 润滑适当加油或涂抹润滑脂，以确保设备的运行平稳和零部件的寿命。
4.3 检查定期检查设备的电源线、电极、喷嘴和气体管路是否损坏或磨损，如有需要及时更换。
同时，检查焊接效果和焊接接头是否符合要求，如有问题及时调整设备和焊接参数。

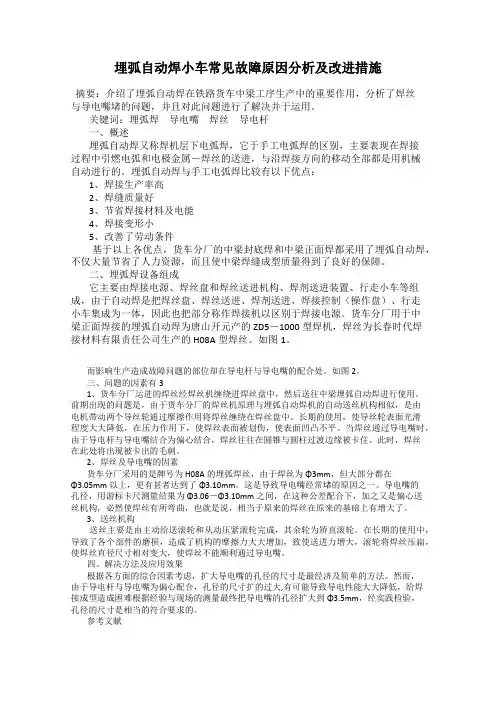

埋弧自动焊小车常见故障原因分析及改进措施
埋弧自动焊小车常见故障原因分析及改进措施摘要：介绍了埋弧自动焊在铁路货车中梁工序生产中的重要作用，分析了焊丝与导电嘴堵的问题，并且对此问题进行了解决并于运用。
关键词：埋弧焊导电嘴焊丝导电杆一、概述埋弧自动焊又称焊机层下电弧焊，它于手工电弧焊的区别，主要表现在焊接过程中引燃电弧和电极金属－焊丝的送进，与沿焊接方向的移动全部都是用机械自动进行的。
埋弧自动焊与手工电弧焊比较有以下优点：1、焊接生产率高2、焊缝质量好3、节省焊接材料及电能4、焊接变形小5、改善了劳动条件基于以上各优点，货车分厂的中梁封底焊和中梁正面焊都采用了埋弧自动焊，不仅大量节省了人力资源，而且使中梁焊缝成型质量得到了良好的保障。
二、埋弧焊设备组成它主要由焊接电源、焊丝盘和焊丝送进机构、焊剂送进装置、行走小车等组成，由于自动焊是把焊丝盘、焊丝送进、焊剂送进、焊接控制（操作盘）、行走小车集成为一体，因此也把部分称作焊接机以区别于焊接电源。
货车分厂用于中梁正面焊接的埋弧自动焊为唐山开元产的ZD5－1000型焊机，焊丝为长春时代焊接材料有限责任公司生产的H08A型焊丝。
如图1。
而影响生产造成故障问题的部位却在导电杆与导电嘴的配合处。
如图2。
三、问题的因素有31、货车分厂运进的焊丝经焊丝机缠绕进焊丝盘中，然后送往中梁埋弧自动焊进行使用。
前期出现的问题是，由于货车分厂的焊丝机原理与埋弧自动焊机的自动送丝机构相似，是由电机带动两个导丝轮通过摩擦作用将焊丝缠绕在焊丝盘中。
长期的使用，使导丝轮表面光滑程度大大降低，在压力作用下，使焊丝表面被划伤，使表面凹凸不平。
当焊丝通过导电嘴时，由于导电杆与导电嘴结合为偏心结合，焊丝往往在圆锥与圆柱过渡边缘被卡住。
此时，焊丝在此处将出现被卡出的毛刺。
2、焊丝及导电嘴的因素货车分厂采用的是牌号为H08A的埋弧焊丝，由于焊丝为Φ3mm，但大部分都在Φ3.05mm以上，更有甚者达到了Φ3.10mm。
这是导致导电嘴经常堵的原因之一。

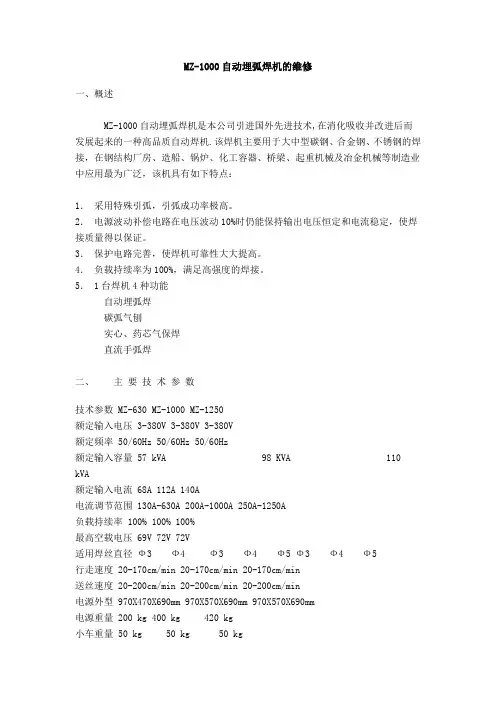

自动埋弧焊机的维修
MZ-1000自动埋弧焊机的维修一、概述MZ-1000自动埋弧焊机是本公司引进国外先进技术,在消化吸收并改进后而发展起来的一种高品质自动焊机.该焊机主要用于大中型碳钢、合金钢、不锈钢的焊接，在钢结构厂房、造船、锅炉、化工容器、桥梁、起重机械及冶金机械等制造业中应用最为广泛，该机具有如下特点：1．采用特殊引弧，引弧成功率极高。
2．电源波动补偿电路在电压波动10%时仍能保持输出电压恒定和电流稳定，使焊接质量得以保证。
3．保护电路完善，使焊机可靠性大大提高。
4．负载持续率为100%，满足高强度的焊接。
5． 1台焊机4种功能自动埋弧焊碳弧气刨实心、药芯气保焊直流手弧焊二、主要技术参数技术参数 MZ-630 MZ-1000 MZ-1250额定输入电压 3-380V 3-380V 3-380V额定频率 50/60Hz 50/60Hz 50/60Hz额定输入容量 57 kVA 98 KVA 110 kVA额定输入电流 68A 112A 140A电流调节范围 130A-630A 200A-1000A 250A-1250A负载持续率 100% 100% 100%最高空载电压 69V 72V 72V适用焊丝直径Ф3 Ф4 Ф3 Ф4 Ф5 Ф3 Ф4 Ф5行走速度 20-170cm/min 20-170cm/min 20-170cm/min送丝速度 20-200cm/min 20-200cm/min 20-200cm/min电源外型 970X470X690mm 970X570X690mm 970X570X690mm电源重量 200 kg 400 kg 420 kg小车重量 50 kg 50 kg 50 kg三、保养与故障修理5．1 保养（1）定期检查•为了安全、有效的使用电焊机，请注意进行定期保养与检查。
•日常的注意事项A有无异常的振动、响声、臭味B电缆部位有无异常发热。
C在电源打开时，风扇、是否顺利地转动。
D电缆的连接、绝缘方法是否有误E电缆是否有即将短线的地方。
学习任务四 埋弧焊
学习任务四埋弧焊学习目标及技能要求1.理解埋弧焊工作原理。
2.了解埋弧焊设备，熟悉埋弧焊机的维修及故障排除方法。
3.能够正确选择埋弧焊焊接参数。
建议学时30学时工作情景描述埋弧焊是一种电弧在焊剂层下燃烧进行焊接的方法。
其固有的焊接质量稳定、焊接生产率高、无弧光及烟尘很少等优点，使其成为压力容器、管段制造、箱型梁柱等重要钢结构制作中的主要焊接方法。
工作流程与活动本项目以焊接低碳钢板对接平焊为例，根据实际情况对板材进行划线、下料、组装、焊接、检测等环节，在工作过程中，严格按照“7S”的工作要求进行加工生产。
学习活动1 板材I形坡口对接平焊学习活动2 板材V形坡口对接平焊学习活动1 板材I形坡口对接平焊学习目标及技能要求1.掌握I形坡口对接平焊埋孤焊的操作方法。
2.了解碳弧气刨的操作方法。
3.能够处理埋弧焊的一般故障。
学习过程一、任务导入焊接试件图图4-1 I形坡口对接平焊试件图二、任务分析埋弧焊为自动焊，焊接参数由设备来保证，操作者需要通过调节焊机的按钮和旋钮来控制焊接参教。
在焊接过程中，要仔细观察一些容易产生缺陷的现象，并作及时的参数调节，以保证焊接质量因此，掌握埋弧焊机的操作方法、合理选择焊接参数对于保证埋弧焊焊缝质量尤为重要。
三、任务准备（一）理论知识准备1.埋弧焊原理及设备埋弧焊是一种电弧在颗粒状焊剂下燃烧的熔焊方法，如图4-2所示。
按照自动调节弧长的方式不同，埋弧焊分为电弧自动调节和电弧电压自动（强制）调节两种方式，分别通过等速送丝式埋弧焊机（MZ1-1000型）和变速送丝式埋弧焊机（MZ-1000型）实现。
图4-2 埋弧焊示意图MZ-1000型埋弧焊机焊接过程自动调节灵敏度较高，而且对焊机送给速度和焊接速度的调节方便，可使用交流和直流焊接电源，主要用于水平位置或水平倾斜不大于10°的各种坡口的对接、搭接和角接焊缝的焊接，并可借助滚轮胎架自动焊接筒形焊件的内、外环缝。
MZ-1000型埋弧焊机主要由MZT-1000型焊接小车、M ZP-1000型控制箱和焊接电源组成，其外部接线如图4-3所示。
自动埋弧焊在使用中出现的问题.com1
自动埋弧焊在使用中出现的问题（ZXG-1000R）一、常见故障随着造船业的发展，大面积的拼板逐渐铺开。
除了使用原来的普通焊机外，主要利用了埋弧焊。
焊接速度快，成型好，又提高了效率，保证了质量。
但使用中存在了下列故障：1）焊接电流不能调节。
2）焊接电流不稳，有较大波动。
3）焊接时电弧电压降低，不能正常工作。
4）送丝速度慢，按启动不动作。
5）手动送丝正常，启动后焊丝回抽速度很快。
6）引弧困难。
7）焊接成型差，焊缝两边出现波浪形。
二、故障分析针对自动埋弧焊出现的故障，根据修理所积累的经验。
我们觉得焊接电流不能调节；焊接时电弧电压不稳；引弧困难；以及成型差，焊缝两边不齐。
这些都是一些难解决的故障。
根据以上提到的问题，我们做了以下分析：1）焊接电流不能调节的原因：a、只有电压没有电流。
经过分析，磁饱和电路失控，磁饱和电抗器绕组两端（20#、36#线），没有输出电压，检查磁盘电阻R9正常，R10、R8也正常，各连接点也无输出，没有虚焊现象；测量34#、48#无输出，查29#、31#也不正常（交流端）；查到中间继电器JZ1，但它控制的冷却风扇正常；断开风机测个点，发现32#、31#线一对触点不能接通造成。
b、焊接电流有时在某一数值，只能调大，不可调小；或者只能条小，不能调大。
发生此类故障，则重点检查磁饱和电路，尤其限定高低电压的电阻，以及各连接点，调节点是否异常。
2）引弧困难的原因：a、小车启动开关闭合时，电弧电压为零（焊丝与工件短接）；送丝电机准备上抽位置，当产生电弧时，缓慢上抽，形成电弧电压，随电弧电压的升高，反馈电路，使送丝电机停止上抽，逐渐缓慢向下送丝，送丝速度与融化速度相等，电弧电压稳定。
如有其他变动，则电压负反馈电路，电流正反馈电路来补偿，使其更稳定，但由于送丝速度的调节不当，势必造成引弧困难（R13、R14、Rc、C1）b、引弧时，由于焊丝回抽太快，以至不能建立电弧电压，极性错误或者电压调节太高；有时引弧时焊丝不回抽，造成不正常。
埋弧焊机使用维护及常见故障教案.
教案【课题名称】：埋弧焊机使用维护常见故障【目标要求】:了解埋弧焊机的使用维护常识，掌握埋弧焊机常见故障的排除。
【主要内容】：焊机的使用维护及常见故障的排除为保证焊接过程顺利进行，提高生产效率和焊接质量，延长焊机寿命，应正确使用焊机并对焊机进行经常性的保养维护，使其处于良好的工作状态。
埋弧焊机安装时，要仔细研读使用说明书，严格按照说明书中的要求进行安装接线。
图为MZ-1000型埋弧焊机使用交流电源时的外部接线图。
要注意外接电网电压应与设备要求的电压一致。
外接电缆要有足够的容量和良好的绝缘。
连接部分的螺母要拧紧，尤其是地线连接的可靠性重要，否则可能危及人身安全。
通电前，应认真检查接线的正确性；通电后，应仔细观察设备的运行情况，如有无发热、声音异常等，并应注意运动部件的转向和测量仪表指示的方向是否正确无误等。
若发现异常，应立即停机处理。
电焊机制造厂生产的MZ-1000型埋弧焊机，一般是按交流电源接线出厂供货的，若要改用直流电源，需对焊机略加改装。
需要改动的主要有三处：一是直流电源的一极（应注意使用的极性）连接交流接触器的主触点，若触点面积不够时，可用两个触点并联使用；二是将互感器改为分流器；三是将交流电流表和电压表改为直流电流表和电压表。
只有熟悉焊机的结构、工作原理和使用方法，才能正确使用和及时排除各种故障，有效地发挥设备的正常功能。
在使用过程中应对设备经常进行清扫，严防异物落入电源或焊车的运动部件内，并应及时检查连接件是否因运动时的振动而使之松动。
运动部件响声异常、电路引线不正常地发热往往就是由于连接件松动而引起的。
若设备在露天工作，还要特别注意因下雨受潮而破坏焊机的绝缘等问题。
但是任何设备工作一段时间后，发生某些故障总是难免的，因此对焊接设备必须进行经常性的检查和维护。
埋弧焊机常见的故障和排除方法见表。
表埋弧焊机常见故障及排除方法故障产生的主要原因排除方法当按下焊丝“向上”、“向下”按钮时，焊丝动作不对或不动作1）控制线路中有故障（如控制变压器、整流桥损坏，按钮接触不良）2）感应电动机方向接反3）发电机或电动机电刷接触不好1）检查上述部件并修复2）改换三相感应电动机的输入接线焊接过程一切正常，而焊车突然停止行走1）小车离合器已脱开2）小车轮被电缆等物阻挡1）关紧离合器2）排除车轮的阻接物按下“起动”按钮后，继电器动作，而接触器不能正常动作1）中间继电器失常2）接触器线圈有故障3）接触器磁铁接触面生锈或污垢太多1）检修中间继电器2）检修接触器焊接过程中，机头与导电嘴的位置不时改变焊车有关部件有游隙检查消除游隙或更换磨损零件焊机起动后，焊丝末端周期地与工件“粘住”或常常断弧1）“粘住”是因为电弧电压太低，焊接电流太小或网路电压主太低2）常常断弧是因为电弧电压太高，焊接电流太大或网路电压太高1）增加电弧电压或焊接电流2）减小电弧电压或焊接电流3）改善网路负荷状态焊丝没有与工件接触，焊接回路有电焊接小车与工件之间的绝缘被破坏1）检查小车车轮绝缘情况2）检查小车下面是否有金属与工件短路焊丝在导电嘴里摆动，导电1）导电嘴磨损更换新导电嘴嘴以下的焊丝不时变红2）导电不良焊接电路接通时，电弧未引燃，而焊线粘结在工件上焊丝与工件之间接触太紧使焊丝与工件之间轻微接触导电嘴末端随焊一起熔化1）电弧太长或焊丝伸出长度太短2）焊丝给送和焊接小车皆已停止，电弧仍在燃烧3）焊接电流太大1）增加焊丝给送速度或焊丝伸出长度2）检查焊丝焊车停止原因3）减小焊接电流焊接停止后，焊丝与工件粘住1）“停止”按钮按下速度太快2）不经过“停止1”而直接按下“停止2”1）慢慢按下“停止”按钮2）先按下“停止1”待电弧自然熄灭后，再按“停止2”焊接过程中焊剂停止输送或输送不均匀1）焊剂箱阀门处被凝结成块的焊剂堵塞2）焊嘴未置于焊剂漏斗头中间1）清理焊剂箱2）检查并调整。
自动埋弧焊机控制电路及其维修
自动埋弧焊机控制电路及其维修MZ-1-1000A、MZ-1-1000B型自动埋弧焊机由弧焊电源、机头2大部件组成。
根据电弧焊理论，电弧之所以能维持燃烧，主要原因是在焊丝的熔化过程中存在着自动调节过程。
对高质量要求的焊缝来说，仅依靠电弧的自身调节作用是不够的。
目前，大多数埋弧焊机都采用了“强迫调节”方式，这种方式是依靠外力改变送丝速度，使弧长在受扰动时“强迫”弧长恢复。
电弧强迫调节系统，一般是采用电弧电压Ua作为反馈的变速送丝调节系统（采用电弧电压的原因是，它能间接反映出电弧长度而又容易取出）。
图1为电弧电压反馈送丝调节系统的原理框图。
这是一个闭环控制系统。
电弧电压采样，与给定值比较后的差值经放大去控制送丝电机，最后调节电弧的长度。
其调节过程可用图2来说明。
设电弧的原始工作点为a点，由于扰动弧长升高使工作点变化到b点，相应的电弧电压由Ua升到Ub，这一变量反馈到系统中，送丝电机加快输送焊丝，使弧长降低，工作点恢复到a点。
反之，扰动使弧长变低（至c点）时，系统调节焊丝输送速度变慢，使弧长升高到原长度。
1 电路分析自动埋弧焊机电气控制结构原理框图见图3。
电路实际弧压反馈式送丝自动调节系统、小车调速控制及起动与停止控制3大部分。
1.1 弧压反馈式送丝系统该系统的组成为图3虚线框内部分，其中包括“指令电压” 、“采样” 、“比较” 、“换向” 、“特性控制” 、“触发”及晶闸管主电路等。
该部分的电气原理图如图4所示。
焊丝工作过程按照焊机的一般工作要求,焊丝在起动前必须先调整到与工件微接触短路状态(空载起弧时,先慢送丝,使空载刮擦后产生微接触).焊丝与工件短路时,电弧电压为零.之后送丝系统会控制送丝电机进行下面的工作过程:快速反抽起弧---弧压升高,反抽速度逐步减慢下送---弧压继续升高至稳定值,送丝速度逐步增加至V送=V熔.1.1.2 信号处理电路中,"指令电压"、“采样”与“比较”等部分为信号处理环节。
MZ-1250埋弧焊机电气系统分析与维护
M Z-1250埋弧焊机电气系统分析与维护本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March第1章绪论第节引言一、电弧焊技术的发展历程1801年，迪威发现了电弧放电碳弧焊现象；19世纪中叶，提出利用电弧熔化金属惊醒材料连接的思想；1885年俄国人发明了碳弧焊；1891年俄国人提出金属电极代替碳电极；1907年瑞典人发明了焊条；1912年瑞典人开发出保护性能良好的厚涂层焊条；1920年，英国的全焊接船下水；1930年，开发了埋弧焊；1930年以后，气体保护钨电极电弧；1945年前后，电弧放电的阴极点具有去除氧化膜的作用。
出此GMA(Gas Metal Arc)。
二、我国的电焊业发展我国电焊机行业经过40多年的发展壮大，目前已形成一批有一定规模的企业，其生产的产品主要包括：手工电弧焊机、电阻焊机、半自动弧焊机、特种焊机以及各类专用成套焊接设备和焊装生产线，可以基本满足国民经济的需求。
随着我国改革开放和企业与产品结构改革的不断深化，原有的1500家电焊机专业和兼业制造厂、辅机具制造厂中，停产、半停产、转产以及资产重组的约占50%；一批电焊机制造的新兴企业“异军突起”，部分合资和民营企业的业绩尤为突出。
根据我国经济发展的总体趋势,今后几年内我国的年钢总产量及钢材进口量基本保持稳定,因而以钢产量来核算国内市场对电焊机产品的需求量不会有大的出入。
单市场对产品的需求将随着焊接技术、工艺的发展和生产的机械化、自动化水平的提高而变化，特别是各类产品的构成比，如交流弧焊机的比重明显下降，自动、半自动焊机，特别是CO2焊机，专用成套焊机的需求量有显著的增加。
电焊机产品的进口量将持续增大，其进口总值仍占国内市场总额的50%左右；国产电焊机的出口额历年来都不超过生产总值的6%。
随着新产品开发能力和生产水平的提高，引进产品国产化和规模化的实现，特别是外资、合资企业的发展和民营企业的迅速崛起，不仅其出口量会有较大的增长，而且出口的地域也由目前的中东、南亚和非洲等发展中国家，扩大到美国、欧洲等工业发达国家。
埋弧焊机的使用与维护
埋弧焊机的使用与维护焊前准备：参照下图接好各种电缆线，并按需要的极性接线。
将控制盒上的电源开关拨到“通”位置，然后将“焊车调试”开关拨到“调试”位置，并调节“焊接速度”电位器使焊车行走速度为焊接参数规定的数值，调好后再拨到“焊接”位置。
起弧与焊接：起弧有两种方式，一种是短路反抽式：首先按“焊丝向上”或“焊丝向下”按钮，点动调整焊丝上、下，使焊丝与焊件接触良好，然后打开焊剂斗，按启动按钮，电源接通，短路电流流过焊丝与焊件，此时焊丝向上反抽，引燃电弧，焊车按设置的方向行走。
另一种是慢速引弧：先按“焊丝向上”或“焊丝向下”按钮，使焊丝与焊件略有距离，然后打开焊剂漏斗，按启动按钮不放，电源接通后焊机慢速送丝，焊丝与焊件接触后，小车已运行，引燃电弧，然后松开启动按钮，进行正常焊接。
电弧引燃后，焊丝与焊件之间的电弧电压就会反馈到电气控制部分并与指令电压进行比较，自动调节到指定电压工作。
如要调节焊接参数，可以转动控制盒上的“焊接电压”和焊接电流遥控盒上的“焊接电流”旋钮。
停止：焊接需结束时，按“停止”按钮，这时送丝电机与焊车的电枢电压都切断，停止动作，电弧还未熄灭，由于送丝停止，电弧逐渐拉长，电弧电压升高，电气控制自动切断后电弧熄灭。
完成焊接后，关闭焊剂漏斗，点动“焊丝向上”按钮，将焊丝略微上抽，然后松开焊车离合器，将焊车拉出焊接区。
埋弧焊机使用注意事项1.按外部接线图正确接线，特别要注意网路电压与焊机铭牌电压相同，电源要加地线。
2.必须经常检查电缆绝缘情况，如有损坏须停止使用，加强绝缘或更换电缆。
焊接过程中焊丝和机头带电，须按安全操作规程使用防护用具。
3.多芯电缆注意接头不能松动，避免接触不良。
4.定期检查控制线路中的电器元件，对损坏或触点烧毛的进行更换。
5.定期检查送丝轮的磨损情况，如发现显著磨损时，应进行更换。
6.定期检查和更换送丝机构和焊车减速箱内的润滑油。
7.必须经常检查导电嘴的磨损情况，若磨损须进行更换。
埋弧焊机常见的故障和排除方法
7.送丝软管接头处或内层弹簧松动或堵塞
1.调节送丝滚轮压紧力
2.换新件
3.校直
4.换新件
5.更换焊丝盘或重绕或校直焊丝
6.检修
7.清洗，修理
焊丝在送丝滚轮和软管进口处卷曲或打结
1.送丝滚轮离软管接头进口处太远
2.送丝滚轮压力太大，焊丝变形
3.送丝滚轮、软管接头和导丝接头不在一条直线上
埋弧焊机常见的故障和排除方法
故障特征
产生原因
排除方法
按焊丝向下或向上按钮时，送丝电机不逆转
1.送丝电机有故障
2.电动机电源线接点断开或损坏
1.修理送丝电动机
2.检查电源线路接点并修复
按启动按钮后，不见电弧产生，焊丝将机头顶起
焊丝与焊件没有导电接触
清理接触部分
按启动按钮，线路工作正常，但引不起弧
1.焊接电源未接通
焊接过程中机头或导电嘴的位置不时改变
焊接小车有关部位间隙大或机件磨损
1.进行修理达到适当间隙
2.更换磨损件
焊机启动后，焊丝周期性的与焊件粘住或常常断弧
1.粘住示由于电弧电压太低、焊接电流太小或网路电压太低所致
2.常断弧是由于电弧电压太高、焊接电流太大或网路电压太高所致
1.增加或减小电弧电压和焊接电流
5.找出脱焊并焊好
焊接电流小
1.二次电缆导线接触不良
2.导电嘴间隙太大，导电不良
3.送丝电动机转速提不高
1.清理接触面并拧紧
2.更换导电嘴
3.检修电动机及供电系统
气体保护不良
1.气瓶内气体不足甚至没气
2.气路堵塞或接头漏气
3.预热气断电造成减压器冻结
4.电磁气阀或电磁电源故障
埋弧焊问题及解决
埋弧焊问题及解决埋弧焊是目前广泛使用的一种生产效率较高的机械化焊接方法。
它与焊条电弧焊相比，虽然灵活性差一些，但焊接质量好、效率高、成本低，劳动条件好。
1 埋弧焊的原理及特点一、埋弧焊的过程及原理埋弧焊是利用焊丝与工件之间在焊剂层下燃烧的电弧产生热量，熔化焊丝、焊剂和母材金属而形成焊缝的熔化极电弧焊方法。
由于焊接时电弧掩埋在焊剂层下燃烧，电弧光不外露，因此被称为埋弧焊。
二、埋弧焊的特点1．埋弧焊的主要优点：（1）焊接生产率高；（2）焊缝质量好；（3）焊接成本较低；（4）劳动条件好；2．埋弧焊的主要缺点：（1）难以在空间位置施焊；（2）对工件装配质量要求高；（3）不适合焊接薄板和短焊缝。
三、埋弧焊的分类及应用范围埋弧焊的应用范围（1）焊缝类型和焊件厚度凡是焊缝可以保持在水平位置、或倾斜度不大的工件，不管是对接、角接和搭接接头，都可以用埋弧焊焊接，如平板的拼接缝、圆筒形工件的纵缝和环缝、各种焊接结构中的角缝和搭接缝等。
埋弧焊可焊接的焊件厚度范围很大。
除了厚度在5mm以下的焊件由于容易烧穿，埋弧焊用得不多外，较厚的焊件都适于用埋弧焊焊接。
目前，埋弧焊焊接的最大厚度已达650mm。
（2）焊接材料种类随着焊接冶金技术和焊接材料生产技术的发展，适合埋弧焊的材料已从碳素结构钢发展到低合金结构钢、不锈钢、耐热钢以及某些有色金属，如镍基合金、铜合金等。
此外，埋弧焊还可在基体金属表面堆焊耐磨或耐腐蚀的合金层。
2 埋弧焊的焊接材料与冶金过程一、埋弧焊的焊接材料及选用1．焊丝根据焊丝的成分和用途可将其分为碳素结构钢焊丝、合金结构钢焊丝和不锈钢焊丝三大类，随着埋弧焊所焊金属种类的增加，焊丝的品种也在增加，目前生产中已在应用高合金钢焊丝、各种有色金属焊丝和堆焊用的特殊合金焊丝等新品种焊丝。
焊丝选用原则:埋弧焊焊接低碳钢时，常用的焊丝牌号有H08、H08A、H15Mn等，其中以H08A的应用最为普遍。
当工件厚度较大或对力学性能的要求较高时，则可选用含Mn量较高的焊丝。
二代埋弧焊维修手册
二代埋弧焊维修手册第一章：引言1.1 简介本维修手册旨在提供对二代埋弧焊机进行维修和故障排除的指导和支持。
通过掌握本手册中提供的知识，维修人员将能够更好地理解二代埋弧焊机的工作原理，并有效地解决各种常见的故障。
1.2 使用范围本维修手册适用于二代埋弧焊机的维修和故障排除。
其中包括二代埋弧焊机的结构、工作原理、常见故障及其排除方法等方面的内容。
第二章：二代埋弧焊机概述2.1 二代埋弧焊机的工作原理2.2 二代埋弧焊机的结构组成第三章：二代埋弧焊机的常见故障及排除方法3.1 电源故障3.1.2 电源输出电压异常3.2 控制系统故障3.2.1 控制系统无法启动3.2.2 控制系统参数设置错误3.3 电弧不稳定3.3.1 电弧频繁熄灭3.3.2 电弧过度稳定3.4 电源电缆故障3.4.1 电源电缆连接松动3.4.2 电源电缆线损坏第四章：维修工具及安全措施4.1 维修工具清单4.2 安全措施4.2.2 警示标志4.2.3 维修过程注意事项第五章：常见故障的维修步骤5.1 故障现象的分析5.2 故障原因的查找5.3 维修步骤及方法5.4 故障修复后的功能测试第六章：维修案例分析6.1 故障现象描述6.2 故障原因分析6.3 维修步骤和方法6.4 故障修复的效果验证第七章：维护和保养7.1 维护计划制定7.2 维护流程和注意事项7.3 保养方法和周期第八章：常见问题解答8.1 如何避免电源故障？8.2 如何保持电弧的稳定性？8.3 如何正确连接电源电缆？第九章：维修保障与技术支持9.1 售后服务政策9.2 维修保障流程9.3 技术支持渠道结语通过本维修手册的学习和实践操作，维修人员将能够熟练掌握二代埋弧焊机的维修和故障排除技术，提高工作效率，并确保二代埋弧焊机的正常运行。
本手册还将定期更新，以便及时提供更多关于维修和故障排除的最新知识和指导。
埋弧焊技术应用浅析
埋弧焊技术应用浅析一．摘要埋弧焊机是指采用熔剂层下自动焊接的设备，它配用交流焊机作为电弧电源，它适用于水平位臵或与水平位臵倾斜不大于10度的各种有、无坡口的对接焊缝、搭接焊缝和角焊缝。
与普通手工弧焊相比，具有生产效率高、焊缝质量好，节省焊接材料和电能，焊接变形小及改善劳动条件等突出优点，在造船，压力容器，桥梁，铁路车辆，管道，海洋结构等领域有广泛的应用，适用于低碳钢，低合金钢，不锈钢，铜及其合金的焊接，进入21世纪，科学技术突飞猛进的发展，高效化焊接已提上日程，埋弧焊接高效化已是国内外焊接加工技术研究和应用的重要趋势。
本文介绍了一种自动埋弧焊机主要应用于焊接车轮。
二．1.企业简介山东鑫国煤电有限责任公司位于肥城市湖屯镇国家庄村所在地。
由原来国家庄煤矿实施政策性关闭破产改制创立。
原国家庄煤矿隶属肥城矿业集团有限责任公司，创建于1970年4月，1975年7月投产，设计年生产能力45万吨，核定年生产能力45万吨，服务年限为75.4年。
水文地质条件属及复杂型，矿井为立井双翼开拓、对角式通风方式，共有—70、—210两个生产水平。
煤种为气肥煤，煤质属低灰、低硫、高挥发分的煤种，符合环保要求，广泛用于发电、工业锅炉、建材等领域的优质动力煤。
国家庄煤矿曾先后获得“特级质量标准化矿井”、“省先进单位”、“现代化矿井”、“煤炭工业一级企业”、“现场管理先进单位”等多项荣誉，累计生产原煤1700多万吨，上缴利润2亿多元。
由于资源枯竭，国家庄煤矿于2003年11月14日进入法律破产程序。
山东鑫国煤电有限责任公司于2004年5月18日创立。
现有员工2015人。
公司下设煤业公司、木业公司、大正实业公司、汶阳膏业公司、梁山鹿业公司、热电公司、新生矿业公司七个子、分公司。
新公司创立以来，突出发展主题，确定了稳定煤业、发展非煤、开展接续接替产业的发展思路，坚持向改革要活力，向管理要效益的指导思想，坚持“安全为天，质量为本”的安全管理理念，大力倡树“艰苦创业，争创一流”的企业精神。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
埋弧焊机的应用及维修
一、埋弧焊的特点：
埋弧焊是电弧在焊剂保护层下进行燃烧焊接的一种焊接方法。
电弧被焊剂覆盖与空气隔离,焊接时没有弧光辐射，减轻对操作者身体的伤害。
焊剂在燃烧时的冶金作用下焊缝得到有效的保护，使焊缝不产生气孔，夹渣等缺陷，焊缝质量较高。
埋弧焊的小车（焊车）都装有自动变速送丝机构和行走机构，焊接时自动送丝及行走，焊缝成型美观，生产效率高，因此，埋弧焊在工业中被广泛采用。
二、埋弧焊设备的组成
埋弧焊设备由电源、控制电缆、小车三部分组成。
每部分都十分重要，只有配合得很好才能充分发挥埋弧焊的优势。
1、电源的要求
一般采用下降特性电源。
电源分交流和直流。
直流电源有磁放大器式，晶闸管式和逆变式。
由于晶闸管式体积适中，效率高，运行可靠，价格低廉，广泛被采用。
直流电源的特点：电弧稳定，采用反极性联接，熔深较大，成型美观。
2、控制电缆
一般采用16芯电缆。
埋弧焊长期处在运动之中，电缆长期弯曲，容易损坏。
电缆的质量特别重要，电缆与插头的焊接一定要可靠。
由于电缆内部断线造成设备不能工作的例子已经举不胜举，应该引起广大使用者的注意。
3、小车（焊车）
小车是由电气控制箱和电机、机械传动装置组成。
小车分为等速送丝和变速
送丝两种。
目前大部分采用变速送丝系统，较为先进的已采用无触点数字控制技术。
小车工作平稳，可靠。
三、埋弧焊在工业中的应用
我国钢产量大幅度增长,给工业采用钢结构建筑创造了有利条件，高层建筑、桥梁、体育场馆、车站、大型厂房、民用建筑等等都采用钢结构。
埋弧焊的高效率，高质量使钢结构的制造大量采用埋弧焊焊接技术。
近几年上海东升焊接设备有限公司的埋弧焊机主要供应对象：钢结构厂、造船厂、桥梁厂、压力容器厂等，使用后反映效果良好。
四、埋弧焊设备的维护
埋弧焊机是较复杂、较贵重的焊接设备，维护保养十分重要。
1、设备应专人使用
操作人员应对设备基本原理有所了解，合理使用焊接工艺规范进行焊接，人员应进行培训和考核；
2、埋弧焊设备应定期进行清洁处理和更换导电嘴和送丝轮等；
3、电源的进出线和接地线必须联接良好；
4、控制电缆在小车端头应加以固定，不要使它严重弯曲损坏，出现故障。
五、埋弧焊机的修理
设备出现故障，应从三方面检查，电源、控制电缆、小车。
1、焊接电源检查
a、打开电源开关，将转换开关放至手工焊位置，电源输出电压是否显示在规定值范围内，达不到规定的应更换控制线路板进行试验；
b、检查熔断丝是否良好，输入三相电压是否（380V±10%）正常，检查控制
变压器各级电压是否在规定值内。
如有问题，更换控制变压器；
c、检查各继电器能否正常动作，出现问题更换器件；
d、检查常温时温度继电器是否导通，冷却风扇运转是否正常，出现问题更换器件；
e、晶闸管的检查，用万用表测量门极与阴极之间电阻，应在十几至几十欧姆电阻，否则门极短路或开路，阴与阳极间电阻应大于1兆欧姆，小于时极间绝缘性能不良，电阻值为零表示击穿。
2、控制电缆检查
控制电缆长期处于运动状态，很容易折断，检查方法用万用表电阻档按电缆两端号码测量通断情况，有折断的可用备用线联接。
3、小车故障的检查
a、按下小车前进/后退按键，小车能否行走，调节速度旋钮，能否改变行走速度。
按下送丝按钮，送丝轮能否正反转。
如有问题，检查熔断丝，小型继电器有否损坏；
b、焊接--调整开关放在自动焊接位置检查
在不装焊丝时，按下焊接按钮，空载时送丝轮有否慢速旋转。
当电压降到44V 至28V送丝轮应快速旋转，当短路电压为零时，送丝轮应反转（抽丝），若不正常应更换控制线路板；
c、送丝不稳定，检查送丝轮的轮齿是否损坏，损坏的更换。
压紧装置是否调节得当。
六、修理人员的要求
埋弧焊机产品质量在不断提高，设备的修理十分重要，修理人员应具备的条件：
1、对产品生产工艺了解；
2、产品的质检、测试、试验及标准应较熟悉；
3、一般应具备中专程度的电学基础。
4、要准备一些修理用材料和工具，比如电源控制板，小车
控制板、控制变压器，继电器、开关，保险丝等。
只有这样修理工作才能顺利进行。
