丰茂传动带完整培训版本
保全技能培训5传动课件
伸长率＝L－标准长 ×100 标准长
L1+L2 ＝L（测量值） 2
（3） 接头链节的拆卸方法
（4）带有附件的滚子链 滚子链上安装有各种附件的链条，有几种。
（5）无声链
是滚子和圆锥状板组合成的链条，因为和 链轮的密着性好，具有不产生噪音的特点。
主要特征 •不滑动，能得到固定的变速比。 •容易维护、修理。 •具有耐热、耐油、耐湿性。 •能传导大的动力，效率在95％以上。 •在某种程度上,能吸收冲击负荷。 不适用于高速旋转。
传动
在传导动力的情况下，如果轴之间的中心距离大，利用摩擦轮和齿轮的直接传动会 很困难。这种情况下，就使用将传送带、链条卷在固定在轴上的滑动上的方法。
传动装置的种类
种类
轴间距离
链条传导
平传送带传 导
V型传送带 传导
钢缆传导
4〔m〕以下 10〔m〕以下 5〔m〕以下 10〔m〕～30〔
m〕
速度比
一般
最大
一致。不要让V型带接触沟槽底面。另外，V型带一旦被弯曲，内侧的 宽度会变宽，所以沟槽的形状必须要根据V型带滑轮的直径发生一些 变化。
②沟槽的形状
V型带被安入滑轮时，因为被 弯曲，内侧的宽度加大，外 侧变窄，所以角度θ（40°） 减少，变成 θ′，因此必须按 照滑轮的直径d适当的规定沟 槽的角度以及最大宽度。C的 值为 θ′（38°）以下时， 大概1mm左右就可以了。
1～5
8
1～6
8
1～8
10
1～2
5
链条传动
链条传动是指利用传送带的摩擦力,为了传导旋转和动力,让链条和被称做链轮的链条 轮的齿啮合,来传导旋转和动力的方法。一般用来在距离4m以下的两轴间传导旋转和动力。 因为象传送带一样没有滑动，因此能进行正确传动。被使用在商务机器、精密机械、搬 运机械、土木建筑机械等多方面。

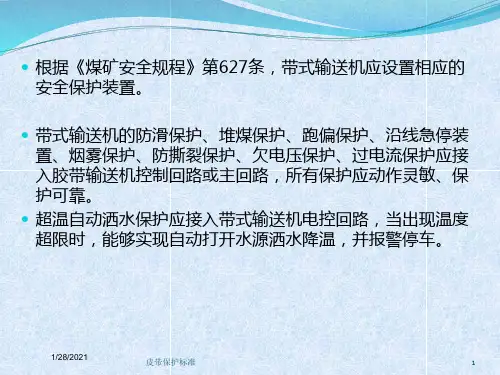

皮带保护标准培训课件
不大于300
烟雾传感器 下风侧5-15米（综采巷道）
驱动滚筒（为中心）
皮带保护标准
18
五、防撕裂保护
1、保护特性 当运行的胶带纵向撕裂时，防撕裂保护应报警，
同时中止带式输送机的运行。
1/28/2021
皮带保护标准
19
2、安装规范及要求
主运带式输送机应在胶带落煤点下方向机头方向1015m安装防撕裂保护。防撕裂保护安装在输送机上下层胶 带之间，保护方式为压电式和牵引钢丝绳式的防撕裂保护， 安装时应加工标准托架，将防撕裂保护安装在带式输送机 的纵梁上，靠上层胶带方向。
落煤点---向机头方向10-15米
上层胶带
之间
1/28/2021
下层胶带
皮带保护标准
20
六、超温自动洒水保护
1、保护特性
在测温点处，温度超过规定时超温自动洒水应报警， 同电偶式超温洒水传感器 应固定在主传动滚筒瓦座 （轴承座）上；采用红外 1/28/2021 线传感器时，传感器发射 孔应正对主传动滚筒处进 行检测，传感器与主传动 滚筒距离为300mm500mm。
在倾斜巷道中的上运带式输送机（平均倾角超过8°） 必须安装逆止制动装置。棘轮式逆止制动装置可安装 在输送机的减速器上或采用塞带式逆止制动装置，装 设在驱动滚筒与胶带之间。当切断停止输送机电源时， 逆止制动装置应可靠动作，并能够及时中止输送机运 行，防止输送机反向下滑运行。
1/28/2021
皮带保护标准
1/28/2021
皮带保护标准
25
十、防下滑自动装置
1、保护特性
当切断停止带式送机电源时，制动装置应可靠动作， 并能够及时制动带式输送机滚筒运行，防止输送机下 滑。
2、安装规范及要求
皮带输送机培训课件（完整版）
皮带输送机培训课件（完整版）皮带输送机培训培训内容1、皮带输送机的组成2、3、皮带机各结构用途皮带机各结构点检内容输送带输送机的定义带式输送机是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品。
皮带输送机在农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉状物料或成品物品，输送带能连续化、高效率、大倾角运输，输送带操作简单、维修容易、运费低廉，并能缩短运输距离，降低工程造价，节省物力。
皮带机的简介1、皮带运输机又称带式输送机，是一种连续运输机械，也是种通用机械。
皮带运输机被广泛应用在港口、电厂、钢铁企业、水泥、粮食以及轻工业的生产线。
即可以运送散状物料，也可以运送成件物品。
工作过程中噪音较小，结构简单。
皮带运输机可用于水平或倾斜运输。
皮带运输机还应用与装船机、卸船机、堆取料机等连续运输移动机械上。
皮带运输机由皮带、机架、驱动滚筒、改向滚筒、承载托辊、回程托辊、张紧装置、清扫器等零部件组成。
在大型港口或大型冶金企业，皮带运输机得到最广泛的应用。
其总长度可大十几千米。
皮带机输送简介1普通皮带运输机的提升角度一般不大20度,原因是当皮带运输机的倾角大于20度时对大多数的物料来讲都会发生物料下滑的情况，即物料在皮带上的摩擦力过小发生下滑。
2对输送煤炭的皮带运输机一般提升角度不大于15度，对输送烧结球团的皮带运输机提升角度不大于12度。
如果物料相对粒度较小，其提升角度可选较大值。
3特殊的皮带运输机其提升角度可大于45度，其皮带的构造是特殊制造的。
在此不做详述。
皮带机驱动简介Page 7皮带运输机的驱动装置由单个或多个驱动滚筒驱动，驱动电机也可以是单个电机或多个电机驱动。
一般驱动装置包括电动机、减速机、液力偶合器、制动器或逆止器等组成。
偶合器的作用是改善皮带运输机的启动性能。
制动器和逆止器是为了防止当皮带运输机停机时皮带向下滑动。
皮带机及控制简介皮带运输机的电气保护和控制装置主要有：拉绳开关、皮带跑偏检测开关、皮带打滑检测、皮带防撕裂检测、料流检测、堵料检测、皮带秤。
第8章---带传动
单根带所能传递的有效拉力为：
传递的功率为：
为保证带具有一定的疲劳寿命，应使：
1.单根V带的基本额定功率P0
σ1 ≤ [σ] –σb1 - σc
代入得：
※在 α=π，Ld为特定长度、平稳的工作条件下，所得 P0 称为单根普通V带的基本额定功率,见表8-4。P.151
东莞理工学院专用
称带与带轮接触弧的总摩擦力Ff为有效拉力Fe,即带所能传递的圆周力：
Fe= F1 - F2
且传递功率与有效拉力和带速之间有如下关系：
2、有效拉力（有效圆周力）及传递功率
F1
Ff
F2
紧边
松边
主动轮
n1
Ff =F1 - F2
当非满负荷工作时，此摩擦力分布范围并未充满整个接触弧。
东莞理工学院专用
*
二、带传动的最大有效拉力Fec及其影响因素
顶宽b 6 10 13 17 22 32 38
节宽 bp 5.3 8.5 11 14 19 27 32
高度 h 4 6 8 11 14 19 25
§8-6* 同步带传动简介
内容提要
东莞理工学院专用
*
§8-1 概述
一. 带传动的组成 及工作原理
1 组成：主动轮1、从动轮2、环形带3。
2 工作原理：安装时带被张紧在带轮上，产生的初拉力使得带与带轮之间产生压力。主动轮转动时，依靠摩擦力拖动从动轮一起同向回转。
3
1
n2
打滑将使带的磨损加剧，从动轮转速急速降低，带传动失效，这种情况应当避免。
避免打滑的条件： Fe ≤ Fec
1）相同点：都是滑动；2）不同点：本质不同：前者是一种固有特性，不可避免；后者是一种失效，可以避免。发生原因不同：前者是带两边的拉力差引起的，后者是过载导致。发生区域不同：前者是在局部接触弧上，后者是在整个接触弧上。3）联系：弹性滑动区域的量变导致打滑的质变

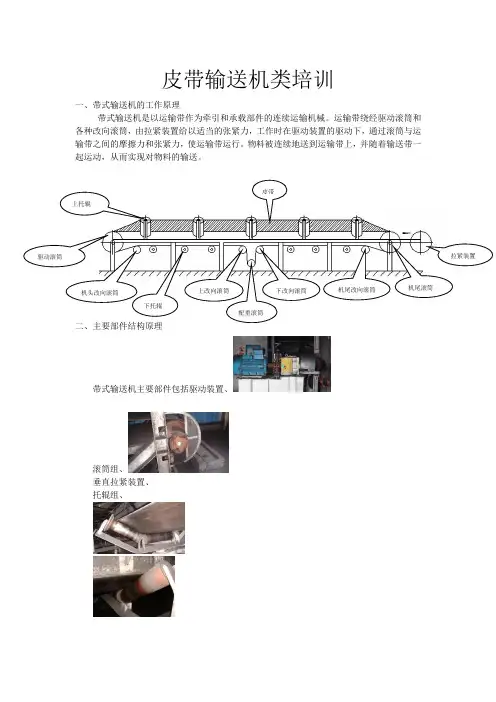

皮带机类培训
皮带输送机类培训一、带式输送机的工作原理带式输送机是以运输带作为牵引和承载部件的连续运输机械。
运输带绕经驱动滚筒和各种改向滚筒，由拉紧装置给以适当的张紧力，工作时在驱动装置的驱动下，通过滚筒与运输带之间的摩擦力和张紧力，使运输带运行。
物料被连续地送到运输带上，并随着输送带一起运动，从而实现对物料的输送。
带式输送机主要部件包括驱动装置、滚筒组、垂直拉紧装置、托辊组、清扫器、运输带、安全保护装置等。
驱动装置主要由电机、液力耦合器、减速器、联轴器等组成。
其布置形式如图所示。
1．电机减速机都属于标准件，结构及原理不做过多描述。
2.驱动滚筒：驱动滚筒是传递动力的主要部件，运输带借助其与滚筒间的摩擦力运行。
它由筒体、轴和轴承等组成，驱动滚筒为菱形沟槽铸胶面。
3.机头改向滚筒：主要是通过增加运输带在驱动滚筒上的包角，来增加驱动滚筒和皮带的摩擦力。
4.机尾改向滚筒：主要是通过增加运输带在机尾滚筒上的包角，来增加机尾滚筒和皮带的摩擦力。
5.垂直拉紧装置：主要由上下改向滚筒和配重滚筒组成，作用是通过配重拉紧配重滚筒，使整条皮带处于拉紧状态。
6.托辊组件：托辊组是支撑运输带和其上面物料的部件，分为槽型前倾托辊组，槽型托辊组，缓冲托辊组，V行前倾下托辊组和V行下托辊组。
各托辊组具有重量轻、运行阻力小、密封性能好。
使用寿命长等特点。
其中缓冲托辊具有缓冲物料，减小物料对输送带冲击的作用。
7.清扫器：清扫装置包括头部清扫器和回程用的空段清扫器。
清扫器的作用是，使粘结在皮带上的煤在固定的地方脱落。
头部清扫器：头部清扫器用来清扫粘着在运输带工作面上的物料，防止运输带上的粘煤污染环境和引起皮带跑偏。
空段清扫器：空段清扫器用来清扫粘着在运输带非工作面上的附着物，防止物料进入尾部滚筒与运输带之间。
8、皮带：汇永青峰公司下属选煤厂皮带共分为两种，一种是钢丝带，一种是帆布带。
帆布带型号为：钢丝带型号为：8.皮带秤：电子皮带称使用非常广泛。

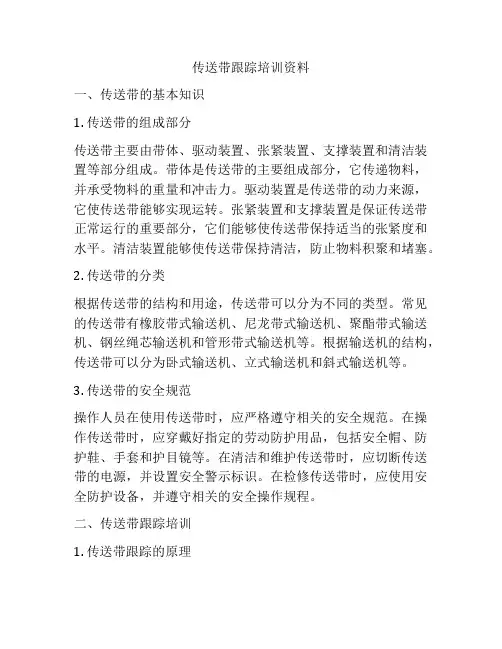

传送带跟踪培训资料
传送带跟踪培训资料一、传送带的基本知识1. 传送带的组成部分传送带主要由带体、驱动装置、张紧装置、支撑装置和清洁装置等部分组成。
带体是传送带的主要组成部分，它传递物料，并承受物料的重量和冲击力。
驱动装置是传送带的动力来源，它使传送带能够实现运转。
张紧装置和支撑装置是保证传送带正常运行的重要部分，它们能够使传送带保持适当的张紧度和水平。
清洁装置能够使传送带保持清洁，防止物料积聚和堵塞。
2. 传送带的分类根据传送带的结构和用途，传送带可以分为不同的类型。
常见的传送带有橡胶带式输送机、尼龙带式输送机、聚酯带式输送机、钢丝绳芯输送机和管形带式输送机等。
根据输送机的结构，传送带可以分为卧式输送机、立式输送机和斜式输送机等。
3. 传送带的安全规范操作人员在使用传送带时，应严格遵守相关的安全规范。
在操作传送带时，应穿戴好指定的劳动防护用品，包括安全帽、防护鞋、手套和护目镜等。
在清洁和维护传送带时，应切断传送带的电源，并设置安全警示标识。
在检修传送带时，应使用安全防护设备，并遵守相关的安全操作规程。
二、传送带跟踪培训1. 传送带跟踪的原理传送带跟踪是指传送带在运行过程中，能够保持直线运行，不出现偏移和摆动。
传送带跟踪的原理是通过调整传送带的张紧装置和支撑装置，使传送带保持正常的张紧度和水平，从而保证传送带的稳定运行。
2. 传送带跟踪的调整在传送带运行过程中，如果出现偏移和摆动，就需要对传送带进行调整。
传送带的调整主要包括两个方面，一是调整传送带的张紧度，二是调整传送带的对中度。
调整传送带的张紧度，是通过调整张紧装置，使传送带保持适当的张紧度。
传送带的张紧度过大或过小，都会影响传送带的运行效果。
通常情况下，应根据传送带的张紧装置进行调整，使传送带的张紧度在合适的范围内。
调整传送带的对中度，是通过调整支撑装置，使传送带保持平稳的水平。
传送带的对中度不良，会导致传送带的偏移和摆动，从而影响传送带的运行效果。
通常情况下，应根据传送带的对中装置进行调整，使传送带的对中度保持在合适的范围内。
《带传动教学》课件
传动教学的教师角色和教学方法
导师
传动教学中，教师角色应该发 生较大变化，更像一个导师， 指导学生自学自练。
引导者
通过引导孩子们讨论、合作创 新感知及探究，建立起他们学 习自主性的信心。
互动者
传动教学不是单向度的，而是 相互渗透的、相互促进的，需 要师生相互合作，共同探讨、 共同建构知识点。
学生角色和参与方式的提升
1
低年级
通过游戏和趣味互动，吸引幼儿的兴趣和注意力，培养他们的想象力和创新力。
2
高年级
加强独立思考的训练，鼓励学生积极探究、探索未知，提高学生的自主学习和 问题解决能力。
3
中年级
注重学生发挥的创造性，逐渐引导学生转化学习成果，开展创意拓展活动。
传动教学的社会化应用
教育行业
教育、培训机构鼓励创新 和实用价值的知识传递， 提高传统教学的课堂效果 。
PPT课件的设计原则和注意事项
整体视觉效果
选择与贴合教学内容的简洁 且美观的模板。
字体规范和字号搭配
选用适当的字号，字体最好 为宋体、微软雅黑等常见字 体。
多用图片与图表
图片和图表能使课件内容更 生动、更具体、更容易理解 。
颜色搭配
颜色的搭配应选择稳重、谐 和、不刺激感官的颜色组合 。
传动教学案例分析
使用PPT中文版
在安装PPT时选择中文语言包，或通过控制面板添加语言包。
安装字体和模板
到Office官方网站或第三方网站下载符合版权规定的中文字体和PPT模板。
推荐插件
①PPT实验室：提供各种PPT模板和插件下载；②PPT格式工厂：可以将PPT文件转换为 多种格式；③思维导图转PPT：可以将思维导图转换为PPT幻灯片。
皮带输送机培训资料
皮带输送机培训资料一、结构：驱动装置、张紧装置、输送带、机架装置（皮带机支架、托馄及支架）、控制及保护装置（跑偏开关、速度开关、拉绳开关）、电控部分、张紧装置（有螺杆、小车、配重、液压四种）及辅助装置（清扫器）等组成。
输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。
驱动装置：电机、联轴器（柱销联轴器、十字滑块联轴器或液力偶合器）、减速机、逆止器（制动器）、主动轮、从动轮、改向轮等组成。
（电动滚筒：电动滚筒是将电机、减速齿轮装入滚筒内部的传动滚筒，其结构紧凑，外形尺寸小，适用于短距离及较小功率的单机驱动带式输送机用，其功率范围在2.2~55KW之间）。
滚筒：传动、该向滚筒。
托混：槽形托混、平行托混、调心'托馄、缓冲托馄、回程托馄、锥形混筒。
张紧装置：螺旋（丝杆）式、液压缸式、垂直（配重）式、小车式。
输送带：棉帆布、尼龙帆布、聚脂帆布和纲丝绳芯等保护装置：测速器、逆止器、跑偏开关、拉绳开关、防堵开关。
清扫器：用于清扫输送带和滚筒上粘附物料。
有空段清扫器（V型、一字型）、头部清扫器（弹簧）。
皮带机的规格型号：用宽度BXmm表示；转速一般43.0m∕s.二、工作原理：表述一：当驱动装置带动传动滚筒回转时，由于胶带通过拉紧装置张紧在两滚筒之间，使传动滚筒与皮带间产生的摩擦力带动皮带运行，物料由进料口加到皮带上,被运行的皮带带带下料口卸出；表述二：以摩擦驱动输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。
导料槽将物料卸在输送带上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。
常用于水平运输或倾斜运输；表述三：皮带主动轮在电机的驱动下将皮带驱动，各种固体物料通过下料口落入皮带，从一个地方输送到指定的地点，可以带角度输送。
带式输送机是一种摩擦驱动以连续方式运输物料的机械。
应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送，也可以进行成件物品的输送。
丰茂传动带完整培训版本解读
(传动带部分)
2009
汽车售后市场产品培训
根据传动带特性：
传动带分类
时规皮带 多楔带 三角带
汽车售后市场产品培训
根据传动原理：
传动带分类
啮合传动型
摩擦传动型
时规皮带
多楔带\三角带
汽车售后市场产品培训
时规带---作用与特点
时规传动带部分
作用: 确保凸轮轴与曲轴成同步运动
张力线:
作用:承担正时带的主要拉力 线的好坏决定皮带的使用寿命 要求:拉伸刚度大;疲劳寿命长;长度保持恒定.
S、Z两根不同方向同时缠绕----保证皮带运转时不跑偏
橡胶： 作用:传递剪切力:保证横向稳定.
要求:强度高;抗磨损能力强;耐油性能好;
最终安装效果图，安装线与凸轮轴定位孔对齐
汽车售后市场产品培训
噪 音
改进圆弧齿
增 加
递 减
汽车售后市场产品培训
时规带---齿型互换
时规传动带部分
汽车售后市场产品培训
附件皮带传动系统
附件传动皮带部分
张紧轮 附件皮带
惰轮 助力转向泵轮
水泵轮 联结器 阻尼曲轴带轮
汽车售后市场产品培训
影响皮带传动效能的因素 摩擦系数. 皮带刚度
附件传动皮带部分
定负荷伸长率
HTD 1
圆弧齿 圆弧齿
9.525
8 9.525
2.15
3.15 3.6 -
ZA
Y R -
HTD-II(NON STD) -
76XXX
77XXX 90/92XXX 96XXX
RU
YU LT/TR CM
改进圆弧齿
改进圆弧齿 STPD RHX-DIMPLED
皮带输送机培训文件
皮带输送机培训文件一、皮带输送机的概述皮带输送机是一种广泛应用于工业生产中的连续输送设备，它通过皮带的运动来实现物料的输送。
皮带输送机具有结构简单、运行可靠、输送能力大、适应性强等优点，被广泛应用于矿山、冶金、化工、电力、建材、港口等行业。
皮带输送机主要由输送带、驱动装置、滚筒、托辊、张紧装置、清扫装置、卸料装置、机架等部分组成。
输送带是皮带输送机的承载和牵引部件，通常采用橡胶、塑料、纤维等材料制成。
驱动装置为皮带输送机提供动力，常见的驱动方式有电机驱动、液压驱动等。
滚筒和托辊用于支撑和引导输送带，张紧装置用于保持输送带的张力，清扫装置用于清除输送带表面的附着物，卸料装置用于将输送的物料卸下，机架则是整个设备的支撑结构。
二、皮带输送机的工作原理皮带输送机的工作原理是依靠输送带与驱动滚筒之间的摩擦力，使输送带连续运动，从而将物料从一个地方输送到另一个地方。
当驱动装置带动驱动滚筒转动时，驱动滚筒通过摩擦力带动输送带运动。
物料在输送带上随着输送带一起运动，经过各个部件的协同作用，最终被输送到指定的位置。
在输送过程中，为了保证输送带的正常运行，需要对输送带的张力进行适当的调整。
张力过小会导致输送带打滑，影响输送效率；张力过大则会增加输送带的磨损，降低输送带的使用寿命。
三、皮带输送机的类型1、固定式皮带输送机固定式皮带输送机是指安装在固定位置，不能移动的皮带输送机。
它通常用于较长距离、大运量的物料输送，如矿山、港口等场所。
2、移动式皮带输送机移动式皮带输送机具有可移动的特点，可以根据需要在不同的工作地点进行移动和使用。
它适用于临时性的物料输送任务，如建筑工地、仓库等。
3、爬坡式皮带输送机爬坡式皮带输送机用于在有坡度的场合进行物料输送，可以根据实际需要调整输送角度。
4、转弯式皮带输送机转弯式皮带输送机能够在输送过程中实现转弯，适应复杂的场地布局。
四、皮带输送机的安装与调试1、安装前的准备工作在安装皮带输送机之前，需要对安装场地进行清理和平整，确保安装基础牢固。
