角位移传感器(详细介绍)
rvdt角位移传感器原理
rvdt角位移传感器原理RVDT角位移传感器原理RVDT是一种基于电缆传感器技术的角度测量传感器，其全称为“旋转变压器角度传感器”（Rotary Variable Differential Transformer）。
它常常被应用在需要高质量和可靠的角度测量的场合，例如舰船舵角测量、汽车转向功能、太阳能电池板和人造卫星中的太阳面传感器等领域。
RVDT角位移传感器原理的工作基础是在永磁偏转稳定状态下的磁阻原理。
该传感器一般由三个彼此相互垂直的线圈组成，其中，一个作为中央传感线圈而另外两个则用作输入和输出线圈。
当外界的转动产生线圈之间的相对转动时，输出线圈所产生的电压信号将与输入线圈的信号相差一个相位。
RVDT角位移传感器不仅能够测量转角，而且在传输过程中能保证测量数据的准确性和稳定性。
因此，一般常常使用RVDT角位移传感器进行重载和长期测量，特别是在恒温环境和大气压力变化小的情况下，数据的稳定性和准确性表现非常明显。
接下来，我们将从RVDT角位移传感器构造和特点两个方面详细阐述其工作原理：一、RVDT角位移传感器构造1.中央传感线圈：该传感线圈是RVDT角位移传感器的核心，它位于输入和输出线圈的中央，并且与它们相互垂直。
中心传感线圈一般由一组由薄铜制成的长条线圈组成，这些线圈之间的间隔非常小，能够极大的减少由于温度变化引起的线圈扭曲和线圈彼此间的接触。
2.输入和输出线圈：输入和输出线圈是输入和输出信号的来源和收集器。
它们通常位于传感线圈的两侧，并且与中央传感线圈相互垂直。
输入和输出线圈之间的距离和箕斗形状取决于长度和直径比。
3.芯杆：芯杆是整个RVDT角位移传感器系统的基本支撑部分。
它是由一个甚至两个垂直方向的线杆组成的。
其中一个用于支撑传感器线圈，另一个则用于支撑传感器磁芯。
芯杆还起着保持线圈之间间隔恒定和承受机械负载的作用。
4.磁芯：磁芯是整个RVDT角位移传感器中最基本的部分。
它是由一个或两个固定的磁芯组成的，贯穿整个传感器的线圈。
角位移传感器的工作原理

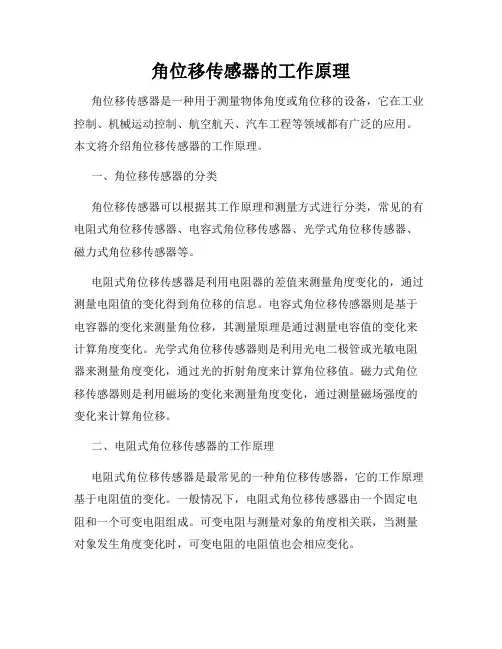

角位移传感器的工作原理角位移传感器是一种用于测量物体角度或角位移的设备，它在工业控制、机械运动控制、航空航天、汽车工程等领域都有广泛的应用。
本文将介绍角位移传感器的工作原理。
一、角位移传感器的分类角位移传感器可以根据其工作原理和测量方式进行分类，常见的有电阻式角位移传感器、电容式角位移传感器、光学式角位移传感器、磁力式角位移传感器等。
电阻式角位移传感器是利用电阻器的差值来测量角度变化的，通过测量电阻值的变化得到角位移的信息。
电容式角位移传感器则是基于电容器的变化来测量角位移，其测量原理是通过测量电容值的变化来计算角度变化。
光学式角位移传感器则是利用光电二极管或光敏电阻器来测量角度变化，通过光的折射角度来计算角位移值。
磁力式角位移传感器则是利用磁场的变化来测量角度变化，通过测量磁场强度的变化来计算角位移。
二、电阻式角位移传感器的工作原理电阻式角位移传感器是最常见的一种角位移传感器，它的工作原理基于电阻值的变化。
一般情况下，电阻式角位移传感器由一个固定电阻和一个可变电阻组成。
可变电阻与测量对象的角度相关联，当测量对象发生角度变化时，可变电阻的电阻值也会相应变化。
为了测量电阻值的变化，通常会利用一个电路将可变电阻与一个外部电阻串联。
根据电路中的欧姆定律，电路中的电流与电阻值成反比，通过测量电路中的电流变化即可得到角位移的信息。
三、电容式角位移传感器的工作原理电容式角位移传感器利用电容变化来测量角度变化。
它由两个相互平行的电极组成，当测量对象发生角度变化时，电极间的电容值也会相应变化。
电容值的测量可以通过测量电路中的电压变化来实现。
一般情况下，电容式角位移传感器会与一个外部电路相连，通过测量电路中的电压变化来计算角度变化。
四、光学式角位移传感器的工作原理光学式角位移传感器利用光的折射原理来测量角度变化。
它通常由一个发光器和一个接收器组成，发光器会发射一束光线，接收器会接收到反射光线。
当测量对象发生角度变化时，反射光线的入射角度和折射角度也会发生变化。
角位移传感器的原理及应用
角位移传感器的原理及应用角位移传感器是一种用于测量物体角位移的传感器，其原理主要基于角度变化引起的信号变化。
本文将介绍角位移传感器的工作原理以及其在各个领域的应用。
一、原理角位移传感器通过测量物体的角位移来获取相关数据。
其原理一般基于以下两种方法：1. 电感式原理：该种传感器利用线圈中的感应电流来感测物体的角位移。
当物体发生角位移时，传感器内线圈的磁通产生变化，从而引起感应电流的改变。
通过测量感应电流的变化，可以间接获取物体的角位移信息。
2. 光电式原理：该种传感器利用光电器件来感测物体的角位移。
一般采用光电编码器的形式，通过编码盘上的光栅刻线和光电传感器的相互作用，将角位移转化为光信号的变化。
再通过对光信号的解码与计数，即可获得物体的角位移数据。
二、应用角位移传感器在工业领域有着广泛的应用。
下面介绍几个常见的应用场景：1. 机械制造：角位移传感器常用于机械制造中的位置测量和控制。
比如在机床中，通过安装角位移传感器可以准确测量和控制机械部件的角度变化，从而实现精确加工。
2. 机器人技术：在机器人技术中，角位移传感器可以实时监测机器人关节的角度变化，从而控制机器人的运动轨迹和姿态。
3. 航天航空：在航天航空领域，角位移传感器被广泛应用于飞行控制和导航系统，用于检测飞行器各部件的角度变化，确保飞行安全。
4. 建筑工程：角位移传感器可以用于测量和监测建筑物的结构位移。
通过安装在建筑物的各个部位，可以及时发现和解决结构变形等问题，保证建筑物的安全性。
5. 汽车行业：角位移传感器在汽车行业中常用于车辆悬挂系统和转向系统的控制。
通过实时监测车轮的角位移，可以保证车辆在行驶过程中的稳定性和操控性。
总结：角位移传感器通过测量物体的角位移来获取相关数据，其原理主要分为电感式和光电式两种。
在工业领域，角位移传感器有着广泛的应用，包括机械制造、机器人技术、航天航空、建筑工程和汽车行业等。
通过精确测量和控制物体的角度变化，角位移传感器在提高生产效率、保证安全性和改善产品质量方面发挥了重要作用。

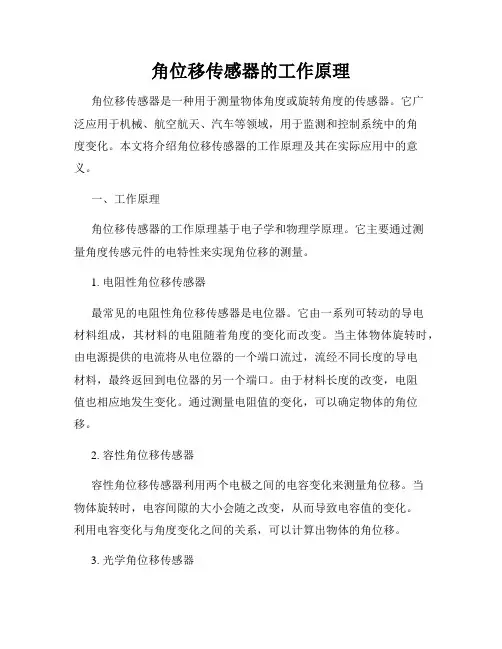

角位移传感器的工作原理
角位移传感器的工作原理角位移传感器是一种用于测量物体角度或旋转角度的传感器。
它广泛应用于机械、航空航天、汽车等领域，用于监测和控制系统中的角度变化。
本文将介绍角位移传感器的工作原理及其在实际应用中的意义。
一、工作原理角位移传感器的工作原理基于电子学和物理学原理。
它主要通过测量角度传感元件的电特性来实现角位移的测量。
1. 电阻性角位移传感器最常见的电阻性角位移传感器是电位器。
它由一系列可转动的导电材料组成，其材料的电阻随着角度的变化而改变。
当主体物体旋转时，由电源提供的电流将从电位器的一个端口流过，流经不同长度的导电材料，最终返回到电位器的另一个端口。
由于材料长度的改变，电阻值也相应地发生变化。
通过测量电阻值的变化，可以确定物体的角位移。
2. 容性角位移传感器容性角位移传感器利用两个电极之间的电容变化来测量角位移。
当物体旋转时，电容间隙的大小会随之改变，从而导致电容值的变化。
利用电容变化与角度变化之间的关系，可以计算出物体的角位移。
3. 光学角位移传感器光学角位移传感器利用光学原理来测量角位移。
它使用光线在传感器内反射或折射的方式来测量物体的角度。
当物体旋转时，光线经过反射或折射后的路径也会发生变化，通过测量光线传播的路径改变，可以获得物体的角位移。
4. 运动学角位移传感器运动学角位移传感器使用惯性测量单元（IMU）来测量角位移。
IMU包括加速度计和陀螺仪，可以通过测量物体的加速度和角速度来计算角位移。
以上是一些常见的角位移传感器的工作原理，不同的传感器适用于不同的应用场景。
在实际应用中，选择合适的角位移传感器需要考虑多个因素，如测量精度、响应时间、耐久性等。
二、应用意义角位移传感器在工业自动化和控制系统中扮演着重要的角色。
它们被广泛应用于以下领域：1. 机械制造角位移传感器在机械制造中起到关键作用。
它们可以测量机械元件的角位移，从而实现精确控制和监测。
例如，在机床中使用角位移传感器可以确保加工过程的精度和稳定性。
角度传感器简介
无触点角位移传感器
特点：角度传感器采用新型磁敏感元件将机械转动或角位移转化为电信 号输出可无触点的测量 转动角度的变化输出模拟电压信号与线绕式金属膜式导电膜式结构相比具有 特点 ·无触点 ·高灵敏度 ·极长寿命 ·高可靠性 ·360 连续转动 角位移传感器将机械转动或角位移的电信号变化经精密集成电路处理标准转 台标定在 角度测量范围内对应输出的标准电压或电流信号可以精确测量出角度和角位 移值 可后接显示仪表显示角度仪表可选带报警功能角度设定功能PID 调节以及计 算机 通讯接口和打印接口等多项功能 本产品广泛的用于工业自动化的测量和监控系统尤其适用于机械变化频繁环 境恶劣需 使用寿命长可靠性高的场合具体应用于航空电子机械纺织船舶冶金等行业
Functions linear, on request specific law Theoretical electrical angle (TEA) TEA = actual electrical angle (AEA) – 2° Independent linearity (over TEA) A ≤ ± 1% B ≤ ± 0.5% C ≤ ± 0.25% D ≤ ± 0.1% on request NA down to E ≤ ± 0.05% down to F ≤ ± 0.025% down to ≤ ± 0.015% Actual electrical angle (AEA) 340° ± 3° 350° ± 2° Ohmic values (RT) 1kΩ - 2kΩ - 5kΩ - 10kΩ - on request other values Ohmic value tolerances at 20°C ± 10%; on request ± 5% Output smoothness ≤ 0.025% on request ≤ 0.01% Maximum power rating at 70°C 0.25W 0.3W 0.4W 0.5W 0.75W 1W 1.2W 1.5W Wiper current / load resistance recommended: a few μA - 1mA max. continuous / minimum 103 x RT Tap (current or voltage) { Position: ± 2° on request with angular position to be specified U = current { Width: ≤ 4° T = voltage Position: ± 2° Repeatability ≤ 0.01 % End voltage ≤ 0.4% for 470Ω ≤ RT ≤ 1000Ω / ≤ 0.2% for 1000Ω < RT ≤ 2200Ω / ≤ 0.1% RT > 2200Ω Insulation resistance ≥ 1000MΩ, 500Vdc Dielectric strength ≥ 750VRMS, 50Hz ≥ 1000VRMS, 50Hz SIZE MODEL 08 34 SF 09 78 SF 11 116 SF 13 156 SF 15 176 SF 18 134 SF 20 200 SF 30 300 SF ELECTRICAL SPECIFICATIONS Mechanical rotation 360° continuous; stops on request Mounting/shaft guiding servo/ball bearings Housing diallylphtalate; on request anodized aluminum Termination turrets; on request flexible leads, cables... Wiper precious metal multi-finger contact Starting torque (N.cm) 1 cup 0.2 0.25 each additional cup 0.15 Moment of inertia (g. cm2) 0.3 0.4 0.6 0.8 2.2 2.8 3.5 10 Weight (g) 1 cup 11 ± 2 16 ± 2 20 ± 2 29 ± 2 49 ± 2 67 ± 3 79 ± 3 120 ± 10 each additional cup 5 ± 2 6 ± 2 7 ± 2 10 ± 2 16 ± 2 18 ± 3 21 ± 3 62 ± 10 Life (million of cycles) ≥ 50 Temperature range – 55°C, + 125°C Climatic category 55 / 125 / 04 Maximum rotation speed (RPM) 600 Sine vibration on 3 axes 1.5mm or 20g from 10Hz to 2000Hz
角位移传感器

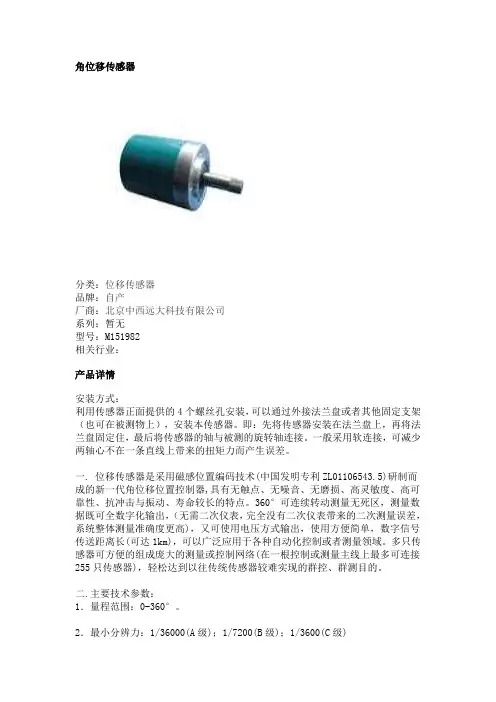

角位移传感器分类：位移传感器品牌：自产厂商：北京中西远大科技有限公司系列：暂无型号：M151982相关行业：产品详情安装方式：利用传感器正面提供的4个螺丝孔安装，可以通过外接法兰盘或者其他固定支架（也可在被测物上），安装本传感器。
即：先将传感器安装在法兰盘上，再将法兰盘固定住，最后将传感器的轴与被测的旋转轴连接。
一般采用软连接，可减少两轴心不在一条直线上带来的扭矩力而产生误差。
一. 位移传感器是采用磁感位置编码技术(中国发明专利ZL01106543.5)研制而成的新一代角位移位置控制器,具有无触点、无噪音、无磨损、高灵敏度、高可靠性、抗冲击与振动、寿命较长的特点。
360°可连续转动测量无死区，测量数据既可全数字化输出，（无需二次仪表，完全没有二次仪表带来的二次测量误差，系统整体测量准确度更高)，又可使用电压方式输出，使用方便简单，数字信号传送距离长(可达1km)，可以广泛应用于各种自动化控制或者测量领域。
多只传感器可方便的组成庞大的测量或控制网络(在一根控制或测量主线上最多可连接255只传感器)，轻松达到以往传统传感器较难实现的群控、群测目的。
二.主要技术参数：1．量程范围：0-360°。
2．最小分辨力：1/36000(A级)；1/7200(B级)；1/3600(C级)3．精度：1‰ F.S. （A级）；2‰ F.S.（B级）；5‰ F.S.（C级）4．工作环境：-40-85℃；湿度<100%5．输出方式：①串行ASCII码RS485总线直接数码输出。
ASCII输出格式"+XXXXX"；②电压输出：0.0-3.6V, 电流输出 4-20mA6.工作电压：DC +8V < 40mA/也可做成12V7.防护等级：IP65。
角位移传感器工作原理
角位移传感器工作原理角位移传感器是一种常用的传感器，它可以用来测量物体的角度和位置。
它的工作原理是通过测量物体相对于参考点的角度变化来实现的。
角位移传感器可以分为旋转式和线性式两种类型，下面我们将分别介绍它们的工作原理。
旋转式角位移传感器是通过测量物体相对于一个旋转轴的角度变化来实现的。
它通常由一个旋转轴和一个与之相连的旋转臂组成。
当物体发生角度变化时，旋转臂也会随之旋转，传感器就可以通过测量旋转臂的旋转角度来确定物体的角度变化。
这种传感器通常用于测量转动部件的角度，比如汽车的转向系统和机械臂的角度控制等。
线性式角位移传感器则是通过测量物体相对于一个参考点的线性位移来实现的。
它通常由一个固定的参考点和一个与之相连的测量杆组成。
当物体发生位移时，测量杆也会随之移动，传感器就可以通过测量测量杆的位移来确定物体的位置变化。
这种传感器通常用于测量直线运动部件的位移，比如汽车的悬挂系统和工业机械的定位控制等。
不论是旋转式还是线性式角位移传感器，它们的工作原理都是基于一些物理原理来实现的。
比如，旋转式传感器通常使用旋转变压器或者光电编码器来测量旋转角度，而线性式传感器则通常使用电阻、电容或者磁敏传感器来测量位移。
这些传感器都会将物体的角度或者位置变化转换成电信号，然后通过信号处理电路来进行信号放大、滤波和线性化处理，最终输出一个与物体角度或者位置变化成比例的电压或者电流信号。
总的来说，角位移传感器是一种常用的传感器，它可以用来测量物体的角度和位置变化。
不同类型的角位移传感器有不同的工作原理，但它们都是通过测量物体相对于参考点的角度或者位置变化来实现的。
在实际应用中，我们可以根据具体的测量要求选择合适的角位移传感器，并根据其工作原理来进行安装和调试，以确保其能够准确地测量物体的角度和位置变化。
角位移传感器的原理及应用
角位移传感器的原理及应用角位移传感器是一种广泛应用于工业、汽车、航空航天等领域的传感器，可以用来测量物体的角度变化。
本文将介绍角位移传感器的原理以及其在不同领域的应用。
一、原理角位移传感器基于角度测量原理，通过测量物体相对于基准位置的角度变化来得出角位移数值。
常见的角位移传感器有旋转电位器、磁编码器和光电编码器等。
1. 旋转电位器旋转电位器是一种将旋转角度转化为电阻值变化的传感器。
其结构包括一个旋转物体和内部的感应电阻器。
当旋转物体转动时，感应电阻器的连接方式会发生变化，从而改变电阻值。
通过测量电阻值的变化，可以得出角位移的数值。
2. 磁编码器磁编码器通过测量磁场的变化来得出角位移数值。
其结构包括一个转子和一个定子，转子上固定有一系列的磁体，而定子上则有感应器。
当转子旋转时，感应器会检测到磁场的变化，并将其转化为电信号。
通过处理这些电信号，可以得到物体的角位移。
3. 光电编码器光电编码器利用光电传感器测量光的变化来得出角位移数值。
其结构包括一个光源和一个光电传感器。
光源照射到旋转物体上，而光电传感器检测旋转物体上的光的变化。
通过分析光的变化，可以得出角位移的数值。
二、应用角位移传感器在各个领域都有广泛的应用。
下面我们分别介绍其在工业、汽车和航空航天领域的具体应用。
1. 工业领域在工业领域，角位移传感器被广泛应用于机械臂、工业机器人等设备中。
通过测量机械臂关节的角位移，可以控制机械臂的运动轨迹，实现精确的操作。
此外，角位移传感器还可以用于测量旋转设备的运动状态，监测设备的工作情况。
2. 汽车领域在汽车领域，角位移传感器被用于汽车悬挂系统的控制。
通过测量悬挂系统的角位移，可以调整悬挂系统的刚度和阻尼，提高汽车的操控性和乘坐舒适性。
此外，角位移传感器还可以用于汽车的转向控制和安全系统中，提高行车的安全性。
3. 航空航天领域在航空航天领域，角位移传感器被广泛应用于飞行控制系统。
通过测量飞行器不同部件的角位移，可以实现飞行器的姿态控制和稳定化。
角位移传感器的工作原理
角位移传感器的工作原理角位移传感器是一种广泛应用于工业控制和检测领域的传感器，它能够测量物体的角位移并把其转化为电信号输出。
本文将介绍角位移传感器的工作原理及其应用。
一、工作原理角位移传感器使用了多种不同的工作原理，常见的有电阻式、电容式、感应式等。
以下将分别介绍这些原理。
1. 电阻式角位移传感器电阻式角位移传感器的工作原理基于电阻的变化。
当物体发生角位移时，传感器中的电阻会随之发生变化。
一种常见的电阻式传感器是电阻刻度盘传感器，它由一个电阻刻度盘和一个接触式游标组成。
当物体发生角位移时，游标接触刻度盘，使电阻值随之改变。
通过测量电阻值的变化，可以确定角位移大小。
2. 电容式角位移传感器电容式角位移传感器的工作原理基于电容的变化。
当物体发生角位移时，传感器中的电容会发生变化。
电容式传感器通常由一对电极和介质组成，在角位移发生时，电极之间的介质会发生形变，从而改变电容。
通过测量电容的变化，可以确定角位移的大小。
3. 感应式角位移传感器感应式角位移传感器的工作原理是基于感应效应。
当物体发生角位移时，传感器中的线圈和磁场会发生相对运动，从而产生感应电动势。
通过测量感应电动势的变化，可以确定角位移的大小。
二、应用领域角位移传感器广泛应用于各个领域，以下列举几个常见的应用：1. 机械工业角位移传感器在机械工业中被用于测量机械装置的角位移，如机械臂的角度控制、机械转盘的角位移等。
通过监测角位移，可以实现对机械装置的精准控制和监测。
2. 汽车工业角位移传感器在汽车工业中被广泛应用于转向系统、悬挂系统等。
通过监测汽车零部件的角位移，可以实现对转向、悬挂等系统的控制和调整，提高汽车的操控性能和安全性能。
3. 航空航天角位移传感器在航空航天领域中具有重要应用价值。
在航空航天器的飞行控制系统中，角位移传感器被用于测量飞行器各部件的角位移，如舵面的角度、发动机喷口的方向等。
通过监测角位移，可以实现对飞行器的精准控制和姿态调整。
角位移传感器
角位移传感器角位移传感器（angulardisplacementtransducer）是一种对机械角度的变化转化成其他物理量的变化并给出相应电信号输出的测量装置。
角位移传感器是一种新型传感器，也是最具有进展前途的传感器之一。
目录角位移传感器的原理角位移传感器的特点角位移传感器的分类几种常见的角位移传感介绍角位移传感器的应用现状角位移传感器的原理不同的角位移传感器有不同的原理，常见的有以下三种：1.变阻式角度传感器：将角度变化量的测量变为电阻变化测量；2.面积变化型电容角度传感器：将角度变化量的测量变为电容变化的测量；3.磁阻式角度传感器：将角度变化量的测量变为感应电动势变化量的测量。
角位移传感器的特点角位移传感器的特点是：角位移传感器采纳特别形状的转子和线绕线圈，模拟线性可变差动传感器（LVDT）的线性位移，有较高的牢靠性和性能，转子轴的旋转运动产生线性输出信号，围绕出厂预置的零位移动±60（全部120）度。
此输出信号的相位指示离开零位的位移方向。
转子的非接触式电磁耦合使产品具有无限的辨别率，即肯定测量精度可达到零点几度。
角位移传感器的分类角位移传感器从测量方式上分，可分为接触式和非接触式。
1.接触式的角位移传感器有电位计式角位移传感器、应变片式角位移传感器等。
2.非接触式的角位移传感器有电容式角位移传感器、圆形感应同步器等。
非接触式传感器的的原理一般是依据磁场、电场和光学原理确定转子的位置。
其优点是不存在因机械接触而产生的磨损。
几种常见的角位移传感介绍1.电阻式角位移传感器：此种传感器的结构简单、成本低、适用的温度范围较宽、冗余特性；其缺点是由于机械接触，因而产生机械磨损，不适合转动频繁的测量场合；并且测量角度360°，不能用于连续转动的测量；输出信号信噪比较低。
2.旋转差动变压器式角位移传感器：此种传感器的结构采纳特别形状的铁磁转子。
转子中央的激励绕组加交流电压，另外两个绕组反向级联；其优点是在±45°范围内，它的测量精度为±0.5%，并且对环境温度适应性强，温度变化可达500℃；其缺点为测量范围窄，并且由于结构和制造工艺多而杂，成本较高。
角位移传感器工作原理
角位移传感器工作原理
角位移传感器是一种测量物体角度变化的装置，其工作原理基于物体角度变化时产生的电信号。
角位移传感器通常由两个主要部分组成：一个固定部分和一个可移动部分。
固定部分通常被安装在测量目标物体上，而可移动部分则与测量目标物体连接，并随着目标物体的角度变化而移动。
在传感器的两个部分之间有一个电容，且电容的值是可调的。
当目标物体的角度变化时，可移动部分对电容值产生影响。
因为电容是角度变化的函数，所以它可以用来测量目标物体的角度变化。
当目标物体发生角度变化时，电容的值也会相应地变化。
这个变化可以通过测量电容的物理性质来检测。
电容的变化通常会转化为电压信号，通过传感器内部的电路进行放大和处理后输出。
在实际应用中，角位移传感器通常会与其他电子设备或系统进行连接，以实现对目标物体角度变化的监测和控制。
例如，在机器人控制系统中，角位移传感器可用于测量机器人关节的角度变化，以便控制机器人的运动。
总的来说，角位移传感器通过测量物体角度变化时产生的电信号来实现对角位移的测量。
该传感器可以在许多领域中应用，如工业自动化、航空航天和机器人技术等。
sc60
德国SCHARFSC-60系列智能角度传感器SC-60系列智能角度传感器是一种全新概念的角度测量和控制装置。
采用德国SCHARF公司的核心技术，具有多项专利，经特别授权进行生产。
能在恶劣的工作环境下达到至少3年的工作寿命，在国际同类产品中，其长使用期、高稳定性处于绝对领先地位。
能够广泛应用于纺织、皮革、造纸、线缆及其他领域的多单元同步控制。
产品特点：1. 安装方便快捷，采用直接轴连接，摒弃传统的链轮、链条方式。
2. 防水耐高温设计，可适用于高湿热环境。
3. 耐冲击，可抗击2米以下跌落冲击。
4. 采用红外线遥控操作设定，4米内轻松设置。
5. 自动零位追踪，无须人工对中找零位。
6. 采用4位LED数字显示，清晰反应工作状态。
7. 带内置同步器功能和可升级功能，可按用户需要进行升级。
德国SCHARF公司的SC60角位移传感器使用说明（V3.1.2）一、简介SC60角位移传感器是一种高精度数字式角度信号变换装置。
利用内置的高灵敏度传感器对角度的变化进行检测，并由内置的嵌入式计算机处理后得到和角度相关的输出信号，可以方便地作为变频器和PLC的输入进行位置同步控制，或直接作为显示仪表，观察角度变化量。
完美独特的设计和高效的集成功能，使之可以替代市场上所有角位移传感器。
该产品可以广泛地应用于纺织，造纸，皮革，线缆及钢铁等领域的多单元同步控制。
特点：1、安装简单快捷：可直接在轴上连接，摈弃传统的链轮，链条安装方式2、工作范围宽：SC60可线性跟踪角度变化，有效工作角度可达0～160°3、适用恶劣工作环境：防水设计，可用于高湿度场合4、耐冲击：可抗2米以下跌落冲击，消除安装过程中的损坏风险。
5、操作简单可靠：利用红外线遥控器，可以在5米内对SC60进行设置和标定6、自动零位追踪：无须人工对中找零位，简化安装和调试难度7、数字显示：采用4位LED显示，清晰反映实际工作状态8、多输出类型：电压型，电流型，频率型，485通讯型，及带同步器功能，完全满足各种应用场合由于采用了先进的嵌入式计算机技术，通过红外线遥控该器可以对SC60进行设置和标定，使得SC60可以快速完成安装和调试。
角位移传感器的原理及参数
l 功能全面：可测试保护CT伏安特性、5%和10%误差曲线，直阻、变比、极性。
1）仪器可对电压互感器进行定性的测量：测量时，仪器在电压互感器的一次侧加一定的工频电压，即可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的变比和极性以及能够对电压互感器做伏安特性实验。
2）仪器可测量电流和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差。
l 自带大屏幕图形LCD、全汉化图形面：清晰美观，直观方便。
测试时直接显示伏安曲线图，自带热敏打印机，可快速打印曲线图及测试数据；也能随时存储测试数据。
l 可扩展性强：a）可外接调压器进行试验：若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。
外接调压器试验接线和测试方法非常简单。
b）可选外接升压器：选配的外接升压器最高可升至2000V、3A，用外接升压器可用于做5000/1等级电流互感器的伏安特性试验。
电流互感器测量范围：变比：5A/5A～25000A/5A（5A/1A～5000A/1A）。
匝比误差：1%。
电压互感器测量范围：2.2kV～132kV，测量误差：比差0.5级。
实际二次负荷测试PT负荷10VA~500VA，测量误差：2级CT负荷0.1Ω~25Ω，测量误差：2级工作条件：电源电压：AC 220V ±10%电源频率：50Hz ±2%环境温度：（0~40）℃环境湿度：25℃时《85%艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关电流互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
线位移传感器、角位移传感器、转速传感器的分类及各种类型的工作原理 -回复
线位移传感器、角位移传感器、转速传感器的分类及各种类型的工作原理-回复在工程和科技领域中，传感器起着至关重要的作用。
传感器是一种能够感测和测量物理量并将其转化为可用信号的设备。
其中，线位移传感器、角位移传感器和转速传感器是常见的传感器类型，在各自的领域中发挥着重要的作用。
本文将逐步介绍这些传感器的分类以及各种类型的工作原理。
一、线位移传感器（Linear Displacement Sensor）线位移传感器是一种用于测量物体位置移动的传感器，它能够测量物体在一个直线轴上的位移。
线位移传感器广泛应用于工业自动化、机械工程、汽车工业等领域。
根据工作原理的不同，线位移传感器可以分为接触式和非接触式传感器。
1. 接触式传感器（Contact Sensors）接触式传感器通过物体与传感器之间的接触来测量位移。
常见的接触式线位移传感器有电阻式、电感式和电容式传感器。
- 电阻式传感器（Resistance Sensors）电阻式传感器基于电阻的变化来测量位移。
当物体移动时，导电材料的电阻会发生变化，进而改变电路中的电流或电压。
通过测量这种变化可以获取位移信息。
电阻式传感器具有较高的精度和稳定性，但由于依赖物体与传感器的接触，容易在长时间使用后产生磨损。
- 电感式传感器（Inductive Sensors）电感式传感器利用线圈的感应效应来测量位移。
当物体靠近传感器时，线圈的感应范围会发生改变，进而改变电路中的电感值。
通过测量电感的变化可以确定位移信息。
电感式传感器具有较高的耐用性和适应性，但对于非金属物体的测量精度较低。
- 电容式传感器（Capacitive Sensors）电容式传感器利用电容的变化来测量位移。
当物体接近传感器时，电容的值会改变。
通过测量电容变化的方式可以得到位移信息。
电容式传感器具有较高的灵敏度和测量精度，但在环境湿度变化较大时容易受到影响。
2. 非接触式传感器（Non-contact Sensors）非接触式传感器通过无接触的方式来测量位移，常见的非接触式线位移传感器有光学传感器和磁电传感器。
编码器式角位移传感器原理
编码器式角位移传感器：原理、应用与前景引言编码器式角位移传感器在当今的工业自动化、机器人、航空航天等领域发挥着越来越重要的作用。
作为一种高精度的测量仪器，它能够实时监测和测量角度的变化，为各行各业提供准确的数据支持。
本文将深入探讨编码器式角位移传感器的原理、技术优势、应用前景以及具体实例支持，以帮助读者更好地理解其工作机制和应用价值。
原理阐述编码器式角位移传感器是一种基于光学原理的测量仪器。
它主要由光源、光束分离器、码盘、光接收器和信号处理电路等组成。
当码盘发生旋转时，光束分离器将根据码盘上的编码图案调制出一系列光束，这些光束经过光接收器转换成电信号，最后由信号处理电路进行解调并输出角度信息。
在编码器式角位移传感器中，码盘起着关键的作用。
它通常由玻璃或其他透明材料制成，上面刻有若干个透光和不透光的扇形区域，形成一组编码图案。
随着码盘的旋转，透光区域和非透光区域交替出现，从而调制出一系列光束。
当光束照射到光接收器上时，光接收器将根据光束的透过情况输出相应的电信号。
信号处理电路接收到这些电信号后，通过解码算法解析出码盘上的编码信息，进而计算出角度变化量。
技术优势编码器式角位移传感器具有高精度、高分辨率、抗干扰能力强等优点。
其测量精度可达纳米级别，分辨率更是高达几千甚至几万倍。
此外，编码器式角位移传感器还具有很好的抗干扰性能，能够在较为恶劣的环境下稳定工作。
在实际应用中，编码器式角位移传感器的表现也优于其他类型的角位移传感器。
例如，它不需要接触被测物体，因此不会对被测物体的运动产生干扰。
同时，编码器式角位移传感器还具有体积小、重量轻、可靠性高等优点，因此在许多高精度测量和自动化控制系统中得到广泛应用。
应用前景随着科技的不断发展，编码器式角位移传感器的应用前景越来越广阔。
未来，随着工业4.0、智能制造等技术的发展，高精度测量和自动化控制将成为主流趋势。
编码器式角位移传感器作为这一领域的重要部件，将发挥更加重要的作用。
Honeywell HMC1501线性 角度位移传感器 说明书
器件性能（一）内阻1、对HMC1501最先测量的一项参数是内阻，通常可以用万用表1mA 电流挡测试，最小是4K Ω，最大是6 K Ω，一般是5K Ω。
这时功耗为4mw-6mw,在实际使用中要注意功耗在1V/6K Ω=0.17mA I 2R=0.172 x 6=1.73 x 10-4W24V/4K Ω=6mAI 2R=36 x 6=0.216W 功耗大引起温度高而不稳定，因此希望2.5 ~ 15V特点：●不用稀土磁钢：一般Hall 器件要用钐钴或类似的“稀土”磁钢，HMC1501只要用铝镍钴或陶瓷型磁钢，价格便宜。
● 具有很宽的角度范围，在± 45˚内具有<0.07˚的分辨率● 当两个传感器装在两端时，有8mm 的有效线性区，多个器件时可以增加区间。
● 绝对灵敏，不用于增量“编码”器件，HMC1501可以精确走位，无需编索引。
● 非接触，无磨损，不使转动机械传感器因磨损而降低讯号。
● 小包装，8针表面贴装，连针在内的尺寸为5 X 4 X 1.2mm ，可以在小于6mm 的空间工作。
● 大讯号输出：在5伏电源时有120mV 的满量程输出。
2、内阻的一个重要变量是温度系数。
变化率为+10 -3/˚C ，正温度系数，工作电流越大，温度系数越大3、磁阻变化，由于是弱磁 ，磁场强度很小，又是金属材料，磁阻可以忽略。
(二）线性度线性度主要指在磁场内的线性变化范围，也就是它的非饱和区<0.03%FS60,80,150Gs1、 测量时要注意双值，HMC 和Hall 不一样，由于它的特点不是饱和，而是饱和后下降，因此要测A 点，不能测B 点2、 线性取0.03%FS ，60Gs 80Gs 150Gs3、 零点要校准，否则V M -V MO 校准方法后面讲4、 测试方法：5、 V M = ± KBIsinØ ± V MO6、恒流测试，，I 不随B 变化（1） 永磁方法（2） 电磁方法（三）灵敏度1、 首先确定在线性区内，B=80G S ，工作条件5V2、 要求恒流测量V M =K ・I ・B ・sin ر V MOK ・I ・B ・sinØ=V M ± V MO 把V MO 调为零sinØ= V M K ・I ・B=C sinØ ~ V M角灵敏度1.76mv/度 （± 45˚)（四）失调电压1、 由于惠斯顿电桥四个桥臂不对称，引起V MO ，由于电桥非常灵敏，因此需要外电路补偿在80GS ，θ=0时最大-7mv/v -3mv/v０ 不太可能若接最大-7mv/v 、5v 时为-35mv/5v输出140mv ，误差太大补偿方法3、 温度系数：TA=-40˚C ~ +120˚C V=5V-3200ppm/˚CK ・I ・B（五）磁滞误差1、 磁场B ≥饱和磁场 V=5V2、 不能进入B 点指标30µV ，即0.03mv （对仪表要求适当放松）（六）总精度误差＝磁带+温漂+V MO +...（七）放大电路1、 要用正负电源2、要用高稳定运放如OP-07，76503、 温度补偿（1）单运放电路2、 温度系数：TA=-40˚C ~ +120˚C ， -100ppm/˚C FS补零后不是这一温度系数， 不确切3、 恒压有利V MO 的温度系数因为温度增加，内阻增加，电流减少V MO ~ I4、 测试条件：B =0或B =80G ，θ=0± 5V 最佳不能对地短路（八）应用方式（1）均匀磁场（2）非均匀磁场放大100倍，可以稳定达到1.0µV，即19.999mv100KΩ全部为金属膜电阻，温度系数10-4/-C－10-5/˚C（2）仪器放大器（3）温度补偿a．器件补b．电路补（３）电涡流（九）应用领域（1）线性位移（2）角度位移（3）电机控制（4）汽缸活塞位置测量（5）接近探测（6）反锁制动器系统（7）弱磁测量（8）电流峰值测量SUNSTAR商斯达实业集团是集研发、生产、工程、销售、代理经销、技术咨询、信息服务等为一体的高科技企业，是专业高科技电子产品生产厂家，是具有10多年历史的专业电子元器件供应商，是中国最早和最大的仓储式连锁规模经营大型综合电子零部件代理分销商之一,是一家专业代理和分銷世界各大品牌IC芯片和電子元器件的连锁经营綜合性国际公司，专业经营进口、国产名厂名牌电子元件，型号、种类齐全。
电容式角位移传感器
上
性范 围小 。
３ 电容式角位移测量原理
电容 式角位移传 感器 的
核 心 元 件 为 平 板 式 结 构 ， 结
构 分为静 片 （ 两片 ）和 动片 （ 一片 ）。发射 极板和 接收 极 板构成 了静片 ，三板 相对
间 隙 应 尽 可 能 的 小 。 其 中 发 射极 为多瓣 结构，接 收极为
起转动 。
传 感器是检 测和控制 系统打的首 要环节 。 随着技术 的发展 ， 系统 的自动化程度越来越高 ， 对传 感器的依赖性也越来越大 ，传感器的 品质
对 系 统 起着 决 定 性 的 作 用 ，因 此 ，在 国 内外 学 者越来越重 视各种类型传感器的研制与应用，
图１ ：发 射 极 板 示 意 图
Ｃ Ｃ 、Ｃ 。动片位 置变化 而 改变 ， 当发射极 板受 一定的激励所施加时 ，四组 电容在接 收极
板 上 所 产 生 的感 生 电荷 也 不 同 。感 生 电荷 的大
１ 引 言
角位移 测量 广泛 应用 于我 国现 代化 建设 的 各 个 等 方 面 。 不 同 应 用 领 域 需 求 不 同测 量 要 求，针 对基于无线传感网络引导的高精度超大 空间测量系统 中需要实时 自动感知靶标在不 同 位置 的空间位姿信息 ，提高测量系统的测量精 度 。而空间位姿信息中需要 自动感知偏离水平 面 的横 向和 纵向角位移大小，因此需要研究无
学。
２不同类型角位移传感器比较
不 同类 型的 角位 移 传感 器有着 以下不 同 的特 点：绕线 电位器式角位移传感器优 点为结 构简单 ，测量范 围广 ，输 出信号大 ，抗干扰能 力强 ，精度较高 ：其缺点为分辨率优先 ，存在
发 射极板 与接 收极板所 构成 的 ４组 电容 Ｃ 、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
角位移传感器
角位移传感器的概念
角位移传感器是把对角度测量转换成其他物理量的测量,它采用非接触式专利设计，与同步分析器和电位计等其它传统的角位移测量仪相比，有效地提高了长期可靠性。
下图所示为是角位移传感器的一种型号：
角位移传感器的原理
有以下三种情况：
(1)将角度变化量的测量变为电阻变化测量的变阻器式角位移传感器,
(2)将角度变化量的测量变为电容变化的测量的面积变化型电容角位移传感器,
(3)将角度变化量的测量变为感应电动势变化量的测量的磁阻式角位移传感器等等.
它的设计独特，在不使用诸如滑环、叶片、接触式游标、电刷等易磨损的活动部件的前提下仍可保证测量精度。
如下图所示：
角位移传感器简化原理图
角位移传感器特点：
该传感器采用特殊形状的转子和线绕线圈，模拟线性可变差动传感器(LVDT)的线性位移，有较高的可靠性和性能，转子轴的旋转运动产生线性输出信号，围绕出厂预置的零位移动±60(总共120)度。
此输出信号的相位指示离开零位的位移方向。
转子的非接触式电磁耦合使产品具有无限的分辨率，即绝对测量精度可达到零点几度。
角位移传感器的应用
从力学分类来看，有一种在静态下工作的角位移传感器，例如吊车和塔吊的吊臂上就用重锤方式角位移传感器，只能用于没有加速度运动的环境，通俗的理解就是不能在运动剧烈的环境上应用，只能用在静态的场合，是地球重力场直接作用下的倾斜仪器，类似的有气泡水准仪器，例如在经纬仪，全站仪，装修行业上使用，水平联通管也是类似的原理。
角位移传感器标准的测量方法是在旋转编码器上加重锤，重锤是产生重力作用的元件，在车辆运动环境下，就要用空气阻尼、油池阻尼、电磁阻尼来抑制重锤的晃动以至振荡，就必然使角位移传感器的灵敏度下降，响应速度下降。
角位移传感器也有非绝对编码，是增量输出的，如果没有起始脉冲专门信道，就要用自己外加初始定位传感器，一般是用红外的标准产品，缺点是精度低。
使用地磁角位移传感器基本上不受环境振动影响，又受电磁干扰影响，比赛车辆自身的电动机就要磁屏蔽。
航海、航空和航天器使用一种红外角位移传感器，对环境的可见光或红外辐射进行立体的比较，最简单的是求出运载工具相对太阳的姿态，是广角和立体摄影和图像处理技术的综合，最简单地要分辨地平线;在比赛的空间，要受到小环境的光线干扰。
角位移传感器的主要技术参数：
1.旋转位移，工作温度范围大，自带信号调节
2.免接触型传感器，适应不良环境(振动、冲击、潮湿、盐雾等，出色的温度稳定性)
3.线性(100%行程)：0.25~0.5
4.多种范围、直流输出
5.CE认证
电容式角位移传感器原理分析
电容式角位移传感器用于测量固定部件(定子)与转动部件(转子)之间的旋转角度，因其具有结构简单，测量精度高，灵敏度高，适合动态测量等特点，而被广泛应用于工业自动控制、汽车、航天及军事等角度定位监测领域。
一般来说，电容式角位移传感器由一组或若干组扇形固定极板和转动极板组成，为保证传感器的精度和灵敏度，同时避免因环境温度等因素的改变导致介电常数、极板形状等的间
接变化，进而对传感器性能产生不利影响，对传感器的制作材料、加工工艺以及安装精度提出了较高要求，为了克服电容角位移传感器的局限性，国内外科学工作者进行了长期的大量研究工作，其主要思想方法是将传感器设计成差动结构，
传感器系统原理框图如图所示，
传感器系统原理框图
由敏感元件、测量电路、智能部件与接口部件构成，敏感元件的结构所示如图1，测量部件由选择单元、激励源和电荷检测单元组成;智能部件由I/O单元、A/D单元、滤波单元、角度计算单元等组成;接口部件由电流输出单元、RS232通讯单元等组成。
敏感元件检测反映角度位置的电容值，是传感器的初始转换单元，测量单元采用了先进的抗杂散微小电容检测电路，将电容值转换为电信号，智能部件的主要功能是通过比例式算法计算出角位移量，最后由接口部件输出角度计算结果。
