ansys中文帮助
Beam3二维弹性单元特性Beam3单元是一种可承受拉、压、弯作用的单轴单元。
单元的每个节点有三个自由度，即沿x,y方向的线位移及绕Z轴的角位移。
本单元更详细的说明见《ANSYS, Inc. Theory Reference》，其它的二维梁单元还有塑性梁单元Beam23及非对称变截面梁Beam54。
假设与限制:梁单元必须位于X-Y平面内，长度及面积不可为0;对任何形状截面的梁等效高度必须先行决定，因为弯曲应力的计算为中性轴至最外边的距离为高度的一半；单元高度仅用于弯曲及热应力的计算；作用的温度梯度假定为沿长度方向线性通过等效高度；若不使用大变形时，转动惯量可为0。
BEAM3在软件各产品中的使用限制：当使用以下产品时，BEAM3单元的使用还要受到以下限制：ANSYS专业版：不能计算阻尼材料.体荷载不能为热流量.能考虑的特性仅限应力硬化及大挠度两项。
Beam4 单元描述Beam4是一种可用于承受拉、压、弯、扭的单轴受力单元。
这种单元在每个节点上有六个自由度：x、y、z三个方向的线位移和绕x,y,z三个轴的角位移。
可用于计算应力硬化及大变形的问题。
通过一个相容切线刚度矩阵的选项用来考虑大变形（有限旋转）的分析。
关于本单元更详细的介绍请参阅《ansys理论手册》,关于渐变的非对称弹性梁的问题应按beam44单元考虑，三维塑性梁应按beam24单元考虑。
（如果省略节点K或Θ角为0度，则单元的Y轴平行于整体坐标系下的X－Y平面）假设与限制:长度及面积不可为0，当不进行大变形分析时惯性矩可以为0;对任何形状截面的梁等效高度必须先行决定，因为弯曲应力的计算为中性轴至最外边的距离为高度的一半；单元高度仅用于弯曲及热应力的计算；作用的温度梯度假定为沿长度方向线性通过等效高度；当使用相容切线刚度矩阵（KEYOPT(2) = 1）时，一定要注意使用切合实际的（即，按比例的）单元实常数。
这是因为相容应力刚度矩阵是基于单元应力计算的，如果人为取过大或过小的截面特性，则计算的应力可能不正确，导致相应的应力刚度矩阵也不正确（相容应力刚度矩阵的某些分量或能变成无穷大）。
ansys-中文帮助手册（含目录-word版本）
ansys-中文帮助手册（含目录-word版本）目录第1 章开始使用ANSYS 11.1 完成典型的ANSYS 分析 1 1.2 建立模型 1第2 章加载232.1 载荷概述23 2.2 什么是载荷23 2.3 载荷步、子步和平衡迭代24 2.4 跟踪中时间的作用25 2.5 阶跃载荷与坡道载荷26 2.6 如何加载27 2.7 如何指定载荷步选项68 2.8 创建多载荷步文件77 2.9 定义接头固定处预拉伸78第3 章求解853.1 什么是求解84 3.2 选择求解器84 3.3 使用波前求解器85 3.4 使用稀疏阵直接解法求解器86 3.5 使用雅可比共轭梯度法求解器（JCG）86 3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）86 3.7 使用预条件共轭梯度法求解器（PCG）86 3.8 使用代数多栅求解器（AMG）87 3.9 使用分布式求解器(DDS)88 3.10 自动迭代（快速）求解器选项88 3.11 在某些类型结构分析使用特殊求解控制89 3.12 使用PGR 文件存储后处理数据92 3.13 获得解答96 3.14 求解多载荷步97 3.15 中断正在运行的作业100 3.16 重新启动一个分析100 3.17 实施部分求解步111 3.18 估计运行时间和文件大小1133.19 奇异解114第4 章后处理概述1164.1 什么是后处理116 4.2 结果文件117 4.3 后处理可用的数据类型117第5 章通用后处理器(POST1) 1185.1 概述118 5.2 将数据结果读入数据库118 5.3 在POST1 中观察结果127 5.4 在POST1 中使用PGR 文件152 5.5 POST1 的其他后处理内容160第6 章时间历程后处理器（POST26）1746.1 时间历程变量观察器174 6.2 进入时间历程处理器176 6.3 定义变量177 6.4 处理变量并进行计算179 6.5 数据的输入181 6.6 数据的输出183 6.7 变量的评价184 6.8 POST26 后处理器的其它功能187 第7 章选择和组件190 7.1 什么是选择190 7.2 选择实体190 7.3 为有意义的后处理选择194 7.4 将几何项目组集成部件与组件195 第8 章图形使用入门1988.1 概述198 8.2 交互式图形与“外部”图形198 8.3 标识图形设备名(UNIX 系统)198 8.4 指定图形显示设备的类型(WINDOWS 系统)2018.5 与系统相关的图形信息202 8.6 产生图形显示205 8.7 多重绘图技术207第9 章通用图形规范2109.1 概述210 9.2 用GUI 控制显示210 9.3 多个ANSYS 窗口，叠加显示210 9.4 改变观察角、缩放及平移211 9.5 控制各种文本和符号214 9.6 图形规范杂项217 9.7 3D 输入设备支持218第10 章增强型图形21910.1 图形显示的两种方法219 10.2P OWER G RAPHICS 的特性219 10.3何时用P OWER G RAPHICS219 10.4激活和关闭P OWER G RAPHICS220 10.5怎样使用P OWER G RAPHICS220 10.6希望从P OWER G RAPHICS 绘图中做什么220第11 章创建几何显示22311.1 用GUI 显示几何体223 11.2 创建实体模型实体的显示223 11.3 改变几何显示的说明224第12 章创建几何模型结果显示23312.1 利用GUI 来显示几何模型结果233 12.2 创建结果的几何显示233 12.3 改变POST1 结果显示规范235 12.4 Q-S LICE 技术238 12.5 等值面技术238 12.6 控制粒子流或带电粒子的轨迹显示239第13 章生成图形24013.1 使用GUI 生成及控制图240 13.2 图形显示动作240 13.3 改变图形显示指定241第14章注释24514.1 注释概述245 14.2 二维注释245 14.3 为ANSYS 模型生成注释246 14.4 三维注释246 14.5 三维查询注释247第15 章动画24815.1 动画概述248 15.2 在ANSYS 中生成动画显示248 15.3 使用基本的动画命令248 15.4 使用单步动画宏249 15.5 离线捕捉动画显示图形序列249 15.6 独立的动画程序250 15.7 WINDOWS 环境中的动画251第16 章外部图形25316.1 外部图形概述253 16.2 生成中性图形文件254 16.3 DISPLAY 程序观察及转换中性图形文件255 16.4 获得硬拷贝图形258 第17 章报告生成器25917.1 启动报告生成器259 17.2 抓取图象260 17.3 捕捉动画260 17.4 获得数据表格261 17.5 获取列表264 17.6 生成报告26417.7 报告生成器的默认设置267 第18 章 CMAP 程序26918.1 CMAP 概述269 18.2 作为独立程序启动CMAP269 18.3 在ANSYS 内部使用CMAP271 18.4 用户化彩色图271第19 章文件和文件管理27419.1 文件管理概述274 19.2 更改缺省文件名274 19.3 将输出送到屏幕、文件或屏幕及文件275 19.4 文本文件及二进制文件275 19.5 将自己的文件读入ANSYS 程序278 19.6 在ANSYS 程序中写自己的ANSYS 文件279 19.7 分配不同的文件名280 19.8 观察二进制文件内容（AXU2）280 19.9 在结果文件上的操作（AUX3）280 19.10 其它文件管理命令280第20 章内存管理与配置28220.1 内存管理282 20.2 基本概念282 20.3 怎样及何时进行内存管理283 20.4 配置文件286第1 章开始使用ANSYS1.1 完成典型的ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
ANSYS热分析指南——ANSYS稳态热分析word精品文档59页
ANSYS热分析指南(第三章)第三章稳态热分析3.1稳态传热的定义ANSYS/Multiphysics，ANSYS/Mechanical，ANSYS/FLOTRAN和ANSYS/Professional这些产品支持稳态热分析。
稳态传热用于分析稳定的热载荷对系统或部件的影响。
通常在进行瞬态热分析以前，进行稳态热分析用于确定初始温度分布。
也可以在所有瞬态效应消失后，将稳态热分析作为瞬态热分析的最后一步进行分析。
稳态热分析可以计算确定由于不随时间变化的热载荷引起的温度、热梯度、热流率、热流密度等参数。
这些热载荷包括：对流辐射热流率热流密度（单位面积热流）热生成率（单位体积热流）固定温度的边界条件稳态热分析可用于材料属性固定不变的线性问题和材料性质随温度变化的非线性问题。
事实上，大多数材料的热性能都随温度变化，因此在通常情况下，热分析都是非线性的。
当然，如果在分析中考虑辐射，则分析也是非线性的。
3.2热分析的单元ANSYS和ANSYS/Professional中大约有40种单元有助于进行稳态分析。
有关单元的详细描述请参考《ANSYS Element Reference》，该手册以单元编号来讲述单元，第一个单元是LINK1。
单元名采用大写，所有的单元都可用于稳态和瞬态热分析。
其中SOLID70单元还具有补偿在恒定速度场下由于传质导致的热流的功能。
这些热分析单元如下：表3-1二维实体单元表3-2三维实体单元表3-3辐射连接单元表3-4传导杆单元表3-5对流连接单元表3-6壳单元表3-7耦合场单元表3-8特殊单元3.3热分析的基本过程ANSYS热分析包含如下三个主要步骤：前处理：建模求解：施加荷载并求解后处理：查看结果以下的内容将讲述如何执行上面的步骤。
首先，对每一步的任务进行总体的介绍，然后通过一个管接处的稳态热分析的实例来引导读者如何按照GUI路径逐步完成一个稳态热分析。
最后，本章提供了该实例等效的命令流文件。
ANSYS Workbench 14.0超级学习手册(第1章)
ANSYS Workbench 14.0超级学习手册(第1章)ansysworkbench14.0超级学习手册(第1章)第1章ansysworkbench14.0概述本章从总体上对ansysworkbench14.0自带软件包含结构力学模块、流体力学模块等展开详述，同时对ansysworkbench14.0最新资源整合的其他模块展开直观了解，其中包含低频电磁场分析模块ansoftmaxwell、多领域机电系统设计与仿真分析模块ansoftsimplorer、烦躁分析模块ncode及复合材料建模与后处理模块acp等。
同时，本章还以solidworks软件为基准，了解workbench14.0与常用的cad软件展开内置的步骤及方法。
学习目标：（1）介绍ansysworkbench软件各模块的功能；（2）掌握ansysworkbench软件与solidworks软件的集成设置；（3）掌控ansysworkbench平台的常规设置，包含单位设置、外观颜色设置等。
1.1ansys软件简介ansys提供广泛的工程仿真解决方案，这些方案可以对设计过程要求的任何场进行工程虚拟仿真。
全球的诸多组织都相信ansys为它们的工程仿真软件投资带来最好的价值。
ansys软件就是融结构、流体、电场、磁场、声场分析于一体的大型通用型有限元分析软件。
由世界上最小的有限元分析软件公司之一、美国ansys公司研发，它能够与多数cad软件USB，同时实现数据的共享资源和互换。
软件主要包括3个部分：前处理模块，分析计算模块和后处理模块。
（1）前处置模块提供更多了一个强悍的实体建模及网格分割工具，用户可以便利地结构有限元模型。
（2）分析计算模块包括结构分析（线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力。
（3）后处理模块可以将计算结果以彩色等值线表明、梯度表明、矢量表明、粒子流迹表明、立体切片表明、透明化及半透明表明（可以看见结构内部）等图形方式表明出，也可以将计算结果以图表、曲线形式表明或输入。
ANSYS 中文帮助
file://C:\Documents and Settings\Administrator\Local Settings\Temp\...
2009-7-21
Beam3单元特性
页码，4/64
2、如果KEYOPT(6) = 1； 3、仅在几何中心作*GET的一个项目可用。
“BEAM3项目和序号表”中列出了在后处理中可通过ETABLE命令加参数及数字序号的方法定义可列 表 察 看 的 有 关 变 量 的 细 则。详 细 参 见《ANSYS 基 本 分 析 指 南》中 有 关 “The General Postprocessor (POST1)” 和 “The Item and Sequence Number Table” 部 分。下 面 是 表 格 “BEAM3 项 目 和 序 号 表 （KEYOPT（9）＝0）”到“BEAM3项目和序号表（KEYOPT（9）＝9）”的一些使用说明： Name 指在“BEAM3单元输出信息表”中的有关变量。 Item 命令ETABLE中使用的参数。 E 单元数据为常数或单值时对应的序号。 I,J 节点I,J所对应的数字序号。 ILN 中间点的的顺序号 BEAM3项目和序号 目和序号表(KEYOPT(9) = 0)
Beam3单元特性
页码，1/64
制作: Ant008
Beam3二 Beam3二维弹性 维弹性单元特性
Beam3单元描述： 元描述： Beam3单元是一种可承受拉、压、弯作用的单轴单元。单元的每个节点有三个自由度，即沿x,y方向的线位 移及绕Z轴的角位移。本单元更详细的说明见《ANSYS, Inc. Theory Reference》，其它的二维梁单元还有塑 性梁单元Beam23及非对称变截面梁Beam54。 Beam3单元几何图形：
有限元软件ANSYS主要菜单中文解释
ANSYS9.0程序主要菜单中文解释(1) 实用菜单窗口【Utility Menu】实用菜单中的子菜单都是下拉菜单，包括有：【File】文件管理菜单【Select】选择菜单【List】显示菜单【Plot】绘图菜单【PlotCtrls】绘图控制菜单【WorkPlane】工作平面菜单【Parameters】参数控制菜单【Macro】宏管理菜单【MenuCtrls】菜单控制菜单【Help】帮助菜单a. 文件管理菜单【File】【Clear & Start New…】清除或重新启动【Change Jobname…】改变作业名【Change Directory…】改变目录【Change Title…】改变题目【Resum Jobname.db…】取回作业【Resum from…】从目录中取回【Save as Jobname.db】储存作业【Save as…】另存作业【Write DB Log file…】输出.db Log文件【Read Input from…】读入文件【Switch Output to ►】输出结果文件【List ►】显示文件内容【File Options ►】对文件进行重命名、删除和复制等操作【ANSYS File Options…】设定ANSYS文件的属性等【Import ►】导入其他CAD系统的文件【Export…】导出IGES格式的文件【Report Generator…】报告生成器【Exet…】退出b. 选择菜单【Select】【Entites…】选择实体【Component Manager…】组元管理【Comp/Assembly ►】选择组元和集合【Everything】重新激活整个模型【Everything Below ►】激活某类实体c.显示菜单【List】【File ►】显示文件内容【Status ►】显示选取内容的状态【Keypoint ►】显示关键点的属性和相关数据【Lines…】显示线的属性和相关数据【Areas】显示面的属性和相关数据【V olumes】显示体的属性和相关数据【Nodes…】显示节点的属性和相关数据【Elements ►】显示单元的属性和相关数据【Components】显示组元的属性和相关数据【Picked Entities +】显示选中的实体属性和相关数据【Properties ►】显示要查询内容的属性【Loads ►】显示载荷【Results ►】显示求解结果【Other ►】显示模型中其他的一些信息d. 绘图菜单【Plot】【Replot】重新绘制图形窗口中模型【Keypoints ►】在图形窗口中只绘制关键点【Lines】在图形窗口中只绘制线【Areas】在图形窗口中只绘制面【V olumns】在图形窗口中只绘制三维实体【Specified Entities ►】在图形窗口中只绘制指定的图元【Nodes】在图形窗口中只绘制节点【Elements】在图形窗口中只绘制单元【Layered Elements…】在图形窗口中只绘制分层的单元【Materials…】在图形窗口中只绘制材料属性【Data Tables…】在图形窗口中只绘制定义过的材料属性【Array paramentes…】在图形窗口中只绘制参数【Result ►】在图形窗口中只绘制求解结果【Multi-Plots】在图形窗口中只绘制所有图元【Components ►】在图形窗口中只绘制组元e. 绘图控制菜单【PlotCtrls】【Pan Zoom Rotate…】对模型进行移动、缩放和旋转【View Setings ►】模型观察视角的设置【Numbering…】图元编号显示控制【Symbols…】图元窗口中显示符号的控制【Style ►】模型显示风格控制【Font Controls ►】字体显示风格控制【Window Controls ►】图形窗口中的内容显示控制【Erase Options ►】在图形窗口中进行擦除操作【Animate ►】动画显示控制【Annotation ►】注释【Device Options…】设备选择【Redirect plots ►】更改绘图地址【Hard Copy ►】对屏幕进行硬拷贝【Save Plot ctrls…】储存绘图控制【Restore Plotctrls…】恢复绘图控制【Reset Plot ctrls】重新设置绘图控制【Capture Image…】扑捉图形窗口并以位图等文件保存【Restore Image…】恢复扑捉图形窗口【Write Metafile ►】输出材料数据【Multi-plot Controls…】多窗口绘图控制【Multi- Window Layout…】多窗口显示模型【Best Quality Image ►】最好质量扑捉图形窗口f.工作平面菜单【WorkPlane】【Display Working Plane】是否在图形窗口中显示工作平面【Show WP Status】显示工作平面状态【WP Setting…】工作平面参数设置【Offset WP by Increments…】对工作平面进行旋转【Offsets WP to ►】把工作平面移动到指定的图元位置【Align WP with ►】把工作平面按指定方向设置【Change Active CS to ►】更改当前激活坐标系【Change Display CS to ►】更改当前显示的坐标系【Local Coordinage Systems ►】局部坐标系的建立或删除等相关操作g.参数控制菜单【Parameters】h. 宏管理菜单【Macro】i. 菜单控制菜单【MenuCtrls】【Color Selection…】彩色选择【Font Selection…】字体选择【Update Toolbar】更改工具栏窗口【Edit Toolbar…】编辑工具栏窗口【Save Toolbar…】保存更改后的工具栏窗口【Restore Toolbar…】恢复工具栏窗口【Message Controls…】信息控制窗口【Save Menu Layout】保存更改后的菜单布局控制j.【Help】帮助菜单ANSYS的文档都在帮助菜单中，用到时可以查看。
ANSYS中文教程
第1章ANSYS 基本介绍1.1 ANSYS 6.1 的安装1.2 ANSYS 6.1 的启动和配置1.3 ANSYS 界面介绍1.4 ANSYS 输出文件第 2 章建立模型2.1 设置工作目录2.2 指定作业名和分析标题2.3 定义图形界面过滤参数2.4 ANSYS 的单位制2.5 定义单元类型2.6 定义单元实常数2.7 定义材料属性2.8 关于建立模型的基本概念2.9 坐标系2.10 实体建模2.11 对实体模型划分网格2.12 耦合和约束2.13 模型的合并和归档第三章加载和求解3.1 加载3.2 求解第四章后处理4.1 通用后处理器4.2 单元表4.3 路径4.4 时间历程后处理器第五章六方孔螺钉投用扳手的静力分析5.1 问题描述5.2 建立模型5.3 定义边条并求解5.4 查看结果5.5 命令流输入第六章缺失第七章平面问题分析实例7.1 问题描述7.2 建立模型7.3 定义边条并求解7.4 查看结果7.5 命令流输入第八章轴对称结构的静力分析8.1 问题描述8.2 建立模型8.3 定义边条并求解8.4 查看结果8.5 命令流输入第九章周期对称结构的静力分析9.1 问题描述9.2 建立模型9.3 定义边条并求解9.4 查看结果9.5 命令流输入第10 章动力学分析介绍10.1 动力分析简介10.2 动力学分析分类10.3 各类动力学分析的基本步骤第11 章有预应力作用结构的模态分析实例11.1 问题描述11.2 建立模型11.3 定义边条并求解11.4 结果分析11.5 命令流输入第12 章周期对称结构的模态分析12.1 问题描述12.2 建立模型12.3 定义边条并求解12.4 查看结果12.5 命令流输入第13 章有预应力作用结构的谐响应实例13.1 问题描述13.2 建立模型13.3 定义边条、加载并求解13.4 观察分析结果13.5 命令流输入第十四章瞬态结构动力分析实例14.1 问题描述14.2 建立模型14.3 定义边条、加载并求解14.4 观察分析结果14.5 命令流输入第15 章随机振动和随机疲劳分析实例15.1 问题描述15.2 建立模型15.3 定义边条、加载并求解15.4 观察分析结果15.5 命令流输入第16 章单点响应谱分析实例16.1 问题描述16.2 建立模型16.3 定义边条、加载并求解16.4 观察分析结果第17 章非线性结构分析17.1 非线性结构分析简介17.2 非线性结构分析的分析过程17.3 几何非线性17.4 材料非线性17.5 状态非线性第18 章非线性瞬态实例分析18.1 问题描述18.2 建立模型18.3 定义分析类型、加载并求解18.4 观察分析结果18.5 非线性瞬态分析命令流第19 章塑性分析实例19.1 问题描述19.2 建立有限元模型19.3 加载并求解19.4 结果分析17.5 塑性实例分析的命令流方式第20 章接触分析实例20.1 问题描述20.2 建立有限元模型。
ANSYS操作常用菜单中英文对照
ANSYS操作常用菜单中英文对照在ANSYS中，有许多常用的菜单选项，下面是这些菜单选项的中英文对照：1. File：文件2. New：新建3. Open: 打开4. Save：保存5. Save As：另存为6. Import：导入7. Export：导出8. Properties：属性9. Preferences：首选项10. Exit：退出12. Undo：撤销13. Redo：重做14. Cut：剪切15. Copy：复制16. Paste：粘贴17. Delete：删除18. Select All：全选19. Find：查找20. Replace：替换21. View：视图22. Zoom In：放大23. Zoom Out：缩小24. Fit to Screen：适应屏幕25. Rotate：旋转26. Pan：平移27. Show/Hide Grid：显示/隐藏网格28. Show/Hide Axes：显示/隐藏坐标轴29. Show/Hide Legends：显示/隐藏图例30. Show/Hide 3D Geometry: 显示/隐藏三维几何31. Insert：插入32. Geometry：几何33. Mesh：网格34. Boundary Conditions：边界条件35. Loads：加载36. Analysis Settings：分析设置37. Solution：解决方案38. Results：结果39. Report：报告40. Help：帮助41. Contents：目录42. Search：43. Index：索引44. ANSYS Help Viewer：帮助查看器45. ANSYS Tutorials：ANSYS教程46. ANSYS Verification Manual: ANSYS验证手册47. Licensing Guide：许可指南48. Release Notes：释放说明49. About ANSYS：关于ANSYS50. ANSYS Customer Portal：ANSYS客户门户以上是ANSYS中常用的菜单选项及其中英文对照。
ansys帮助文档
给初学者,ansys入门教程---如何充分利用ansys自带的help,高手慎入.影象文件请到我们的公用邮箱中去下载..simwe_ansys@口令ansys@simwe在草稿箱内,可以选择你要的邮件发到你自己的邮箱内.在网盘里面也上传了,在citybeggar文件夹内.这个比较大,一个月后删除.请勿删除邮件,上传很累的.一,写给ansys初学者,如何充分运用ansys的HELP学习ansys,假设说手里只有软件,没有任何的中文图书(其实很多的中文图书就是完全的翻译ansys自带的HELP,而且有些翻译的质量实在是不敢恭维,这里仅说利用ansys自带的HELP).那么我建议以下的这种学习方式,假设你已经有了基本的有限元知识.简易教程中用的是d版ansys9.0sp1.1,养成良好的习惯,每一次的工作都建一个文件夹,并取一个文件名,参看图1.AVI。
或者参看Basic Guide | Chapter 1. Getting Started with ANSYS | 1.2. Building a Model2,首先完成help里面的tutorials,里面有结构学的,电磁学的,热学的,还有流体学的等近十类指南,选择其中的一种或者是两种来做,比如说你是做结构学的,当然就选择结构学的啦,一步步按着指导做下去,以此来熟悉anays的图形操作(GUI).参看图2.AVI学ansys还是要熟悉GUI操作的,每运行一次GUI操作会在ansys的工作目录里面生成一个.LOG文件，适当处理就会得到一个命令流文件，然后可以导入该命令流，就相当于重复了上面的GUI操作（再加入适当的APDL控制语句，就可以以小做大，这是后话，这里先不提），参看图3.avi。
3，看Basic Analysis Guide，建模，加负载，计算，通用后处理，时间后处理的基本用法这里都有了。
图4.avi4,熟悉了基本的操作之后,以后就要看一点命令流了,毕竟命令流效率高,速度快,而且最主要的,ansys高手都在用.Verification Manual，里面给出了264个例子，这是我们的好帮手，一定要熟悉，当然还是要选择自己熟悉的来做。
ansys使用手册
ANSYS使用手册目录第1章开始使用ANSYS (1)1.1完成典型的ANSYS分析 (1)1.2建立模型 (1)1.2.1 指定作业名和分析标题 (1)1.2.2 定义单元的类型 (1)1.2.3 定义单元实常数 (2)1.2.4 定义材料特性 (3)1.2.5 创建几何模型 (13)1.2.6 加载和求解 (14)1.2.7 检查分析结果 (15)第2章加载 (16)2.1 载荷概述 (16)2.2 什么是载荷 (16)2.3 载荷步、子步和平衡迭代 (16)2.4 跟踪中时间的作用 (17)2.5 阶跃载荷和坡道载荷 (18)2.6 如何加载 (18)2.6.1 实体模型载荷：优点和缺点 (19)2.6.2 有限单元载荷：优点和缺点 (19)2.6.3 DOF约束 (19)2.6.4施加对称或反对称边界条件 (20)2.6.5 传递约束 (21)2.6.6 力（集中载荷） (23)2.6.7表面载荷 (24)2.6.8 体积载荷 (29)2.6.9 惯性载荷 (33)2.6.10 耦合场载荷 (35)2.6.11 轴对称载荷和反作用力 (35)2.6.12 施加到不产生任何阻力的DOF上的载荷 (36)2.6.13 初应力载荷 (36)2.6.14 用表格型矩阵参数施加载荷 (41)2.6.15 用函数边界条件加载 (43)2.7如何指定载荷步选项 (53)2.7.1 通用选项 (53)2.7.2 动力学分析选项 (56)2.7.3 非线性选项 (57)2.7.4 输出控制 (58)2.7.5 Biot-Savart 选项 (59)2.7.6 谱分析选项 (59)2.8 创建多载荷步文件 (59)2.9 定义接头固定处预拉伸 (61)2.9.1使用PSMESH 命令 (61)2.9.2 使用EINTF 命令 (62)第3章求解 (67)3.1 什么是求解 (67)3.2 选择求解器 (67)3.3 使用波前求解器 (68)3.4 使用稀疏阵直接解法求解器 (68)3.5使用雅可比共轭梯度法求解器（JCG） (68)3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG） (68)3.7 使用预条件共轭梯度法求解器（PCG） (69)3.8 使用代数多栅求解器（AMG） (69)3.9使用分布式求解器(DDS) (70)3.10自动迭代（快速）求解器选项 (70)3.11在某些类型结构分析使用特殊求解控制 (70)3.11.1 使用简化求解菜单 (71)3.11.2使用求解控制对话框 (71)3.11.3获得更多的信息 (73)3.12使用PGR文件存储后处理数据 (73)3.12.1 PGR 文件功能 (74)3.12.2 为PGR文件选择信息 (74)3.12.3 PGR命令 (75)3.13获得解答 (75)3.14 求解多载荷步 (76)3.14.1 使用多步求解法 (76)3.14.2 使用载荷步文件法 (76)3.14.3使用数组参数法 (77)3.15 中断正在运行的作业 (78)3.16 重新启动一个分析 (79)3.16.1 一般重启动 (79)3.16.2多点重启动 (82)3.17 实施部分求解步 (88)3.18 估计运行时间和文件大小 (90)3.18.1 估计运算时间 (90)3.18.2估计文件的大小 (91)3.18.3 估计内存需求 (91)3.19 奇异解 (91)第4章后处理概述 (92)4.1 什么是后处理 (92)4.2 结果文件 (92)4.3 后处理可用的数据类型 (93)第5章通用后处理器(POST1) (94)5.1 概述 (94)5.2 将数据结果读入数据库 (94)5.2.1 读入结果数据 (94)5.2.2 其他用于恢复数据的选项 (94)5.2.3 创建单元表 (96)5.2.4 对主应力的专门研究 (100)5.3 在POST1中观察结果 (100)5.3.1图象显示结果 (100)5.3.2 合成表面结果 (106)5.3.3 用表格形式列出结果 (106)5.3.4 映射结果到某一路径上 (113)5.3.5 分析计算误差 (118)5.4 在POST1中使用PGR文件 (118)5.4.1 在POST1中指定一个新的PGR文件 (118)5.4.2 在POST1中向已存在PGR文件添加数据 (120)5.4.3 使用结果观察器访问结果文件数据 (120)5.5 POST1的其他后处理内容 (125)5.5.1 将计算结果旋转到不同坐标系中 (125)5.5.2 在结果数据中进行数学运算 (127)5.5.3 产生及组合载荷工况 (129)5.5.4 将计算结果映射到不同网格上或已划分网格的边界上 (133)5.5.5在数据库中创建或修改结果数据 (134)5.5.6用于磁场后处理的宏命令 (134)第6章时间历程后处理器（POST26） (136)6.1 时间历程变量观察器 (136)6.2 进入时间历程处理器 (137)6.2.1 交互式 (138)6.2.2 批处理方式 (138)6.3 定义变量 (138)6.3.1 交互式 (138)6.3.2 批处理方式 (139)6.4 处理变量并进行计算 (140)6.4.1 交互式 (140)6.4.2 批处理方式 (141)6.5 数据的输入 (141)6.5.1 交互式 (142)6.5.2 批处理方式 (142)6.6 数据的输出 (143)6.6.1 交互式 (143)6.6.2 批处理方式 (143)6.7 变量的评价 (144)6.7.1 图形显示结果 (144)6.7.2 列表显示结果 (145)6.8 POST26后处理器的其它功能 (146)6.8.1 PSD响应和协方差计算 (146)6.8.1.1 交互式 (146)6.8.1.2 批处理方式 (146)6.8.2 产生响应谱 (146)6.8.2.1 交互式 (146)6.8.2.2 批处理方式 (146)6.8.3.2 批处理方式 (147)第7章选择和元件 (148)7.1 什么是选择 (148)7.2 选择实体 (148)7.2.1 利用命令来选择实体 (149)7.2.2 用GUI选择实体 (149)7.2.3 选择线条来修改CAD几何图形 (150)7.2.4 其它用于选择的命令 (150)7.3 为有意义的后处理选择 (150)7.4 将几何项目组集成元件与组件 (151)7.4.1 镶嵌组件 (152)7.4.2 通过元件和组件来选择实体 (152)7.4.3 增加和删除组件 (152)7.4.4 自动更新部件与组件 (152)第8章图形使用入门 (153)8.1概述 (153)8.2交互式图形与“外部”图形 (153)8.3标识图形设备名(UNIX系统) (153)8.3.1可用的图形设备名 (153)8.3.2UNIX系统支持的图形驱动程序和功能 (154)8.3.3 UNIX系统支持的图形设备类型 (154)8.3.4 图形环境变量 (155)8.4 指定图形显示设备的类型(WINDOWS系统) (155)8.5与系统相关的图形信息 (155)8.5.1 调整输入焦点 (155)8.5.2不激活备份存储 (155)8.5.3 设置IBM RS/6000 Sabine 图形适配器 (156)8.5.4 在网络上显示X11图形 (156)8.5.5 HP图形驱动程序 (156)8.5.6 在HP 喷墨打印机上产生图形显示 (156)8.5.7 PostScript 硬拷贝选项 (157)8.5.8 IBM RS/6000 图形驱动程序 (157)8.5.9 Silicon Graphics图形驱动程序 (157)8.5.10 Sun SPARC(32位和64位版本)图形驱动程序 (157)8.6产生图形显示 (157)8.6.1 GUI驱动的图形功能 (158)8.6.2 命令驱动的图形功能 (158)8.6.3 快速模式的图形 (158)8.6.4 重绘制当前显示 (158)8.6.5 擦除当前显示 (158)8.6.6 放弃正在进行的显示 (158)8.7 多重绘图技术 (158)8.7.1 定义窗口布局 (159)8.7.2 选择每个窗口显示的实体 (159)第9章通用图形规范 (161)9.1 概述 (161)9.2 用GUI控制显示 (161)9.3 多个ANSYS窗口，叠加显示 (161)9.3.1定义ANSYS窗口 (161)9.3.2 激活和释放ANSYS窗口 (161)9.3.3 删除ANSYS窗口 (161)9.3.4 在窗口之间拷贝显示规约 (161)9.3.5 重叠（覆盖）多个显示 (161)9.3.6 消除边框 (161)9.4 改变观察角、缩放及平移 (161)9.4.1 改变观察方向 (162)9.4.2 绕指定轴旋转显示 (162)9.4.3 确定模型坐标系参考方位 (162)9.4.4 平移显示 (162)9.4.5 放大（Zooming in 打开）图像 (163)9.4.6 利用Control键来平移、缩放、旋转--动态操作模式 (163)9.4.7 重新设置自动比例缩放与焦点 (163)9.4.8 “冻结”比例（距离）和焦点 (163)9.5控制各种文本和符号 (163)9.5.1 显示中使用图例 (163)9.5.2 控制实体字体 (165)9.5.3 控制整体坐标XYZ图的位置 (165)9.5.4打开或关掉坐标符号 (165)9.5.5 改变工作平面的网格类型 (165)9.5.6 打开或关闭ANSYS标识 (165)9.6 图形规约杂项 (165)9.6.1 观察图形控制规约 (165)9.6.2 为图形"/"命令恢复缺省值 (165)9.6.3 将显示规约存于文件中 (165)9.6.4 从文件中调用显示规约 (166)9.6.5 暂停ANSYS程序 (166)9.7 3D输入设备支持 (166)第10章增强型图形 (167)10.1 图形显示的两种方法 (167)10.2 PowerGraphics的特性 (167)10.3 何时用PowerGraphics (167)10.4 激活和释放PowerGraphics (167)10.5怎样使用PowerGraphics (167)10.6希望从PowerGraphics中做什么 (168)观察单元模型 (168)第11章创建几何显示 (170)11.1 用GUI显示几何体 (170)11.2 创建实体模型实体的显示 (170)11.3.2 应用Styles来增强模型显示 (173)11.3.3 打开或关闭编号与颜色 (175)11.3.4显示载荷和其它特殊的符号 (176)第12章创建几何模型结果显示 (177)12.1 利用GUI来显示几何模型结果 (177)12.2 创建结果的几何显示 (177)12.3 改变POST1结果显示规范 (178)12.3.1 控制变形后形状显示 (179)12.3.2 在结果显示中控制矢量符号 (179)12.3.3 控制等值线显示 (179)12.3.4 改变等值线数目 (180)12.4 Q-Slice 技术 (181)12.5 等值面技术 (181)12.6 控制粒子流或带电粒子的轨迹显示 (181)第13章生成图形 (183)13.1 使用GUI生成及控制图形 (183)13.2 图形显示动作 (183)13.3 改变图形显示指定 (184)13.3.1 改变图形显示的类型，风格和颜色 (184)13.3.2 给图形加上标签（注） (185)13.3.3 定义变量X Y及其取值范围 (186)第14章注释 (187)14.1 注释概述 (187)14.2 二维注释 (187)14.3 为ANSYS模型生成注释 (187)14.4 三维注释 (188)14.5 三维查询注释 (188)第15章动画 (189)15.1 动画概述 (189)15.2 在ANSYS中生成动画显示 (189)15.3 使用基本的动画命令 (189)15.4 使用单步动画宏 (189)15.5 离线捕捉动画显示图形序列 (190)15.6 独立的动画程序 (190)15.7 WINDOWS环境中的动画 (191)15.7.1 ANSYS怎样支持AVI文件 (191)15.7.2 DISPLAY程序怎样支持AVI文件 (191)15.7.3 用AVI 文件能做的其他事情 (192)第16章外部图形 (193)16.1 外部图形概述 (193)16.1.1 在Windows中打印图形 (193)16.1.2 在Windows中输出图形 (193)16.1.3 在Unix 系统中打印图形 (193)16.1.4 在Unix系统中输出图形 (194)16.3 DISPLAY程序观察及转换中性图形文件 (194)16.3.1 开始使用DISPLAY程序 (194)16.3.2 在终端屏幕上观察静态图像 (195)16.3.3 在屏幕上观看动画演示序列 (195)16.3.4 离线捕捉动画序列 (196)16.3.5 将文件输出到桌面出版系统或字处理软件中 (196)16.4 获得硬拷贝图形 (197)16.4.1 在UNIX系统的终端上激活硬拷贝功能 (197)16.4.2 使用DISPLAY程序获得外部设备上的硬拷贝 (197)16.4.3 在WINDOWS支持的打印机上打印图形显示 (197)第17章报告生成器 (198)17.1 启动报告生成器 (198)17.1.1 指定抓取数据和报告的位置 (198)17.1.2 了解ANSYS图形窗口的功能 (198)17.1.3 关于对图形文件格式的注意 (199)17.2 抓取图象 (199)17.2.1 交互方式 (199)17.2.2 批处理方式 (199)17.3 捕捉动画 (199)17.3.1 交互式方式 (199)17.3.2 批处理方式 (199)17.4 获得数据表格 (199)17.4.1 交互式方式 (200)17.4.2 批处理方式 (200)17.5 获取列表 (202)17.5.1交互方式 (202)17.5.2批处理方式 (202)17.6 生成报告 (202)17.6.1 激活报告生成 (202)17.6.2 报告生成的批处理方式 (204)17.6.3 使用JAVA语言界面的报告生成器 (204)17.7报告生成器的默认设置 (205)第18章CMAP程序 (206)18.1 CMAP概述 (206)18.2 作为独立程序启动CMAP (206)18.2.1 从UNIX系统的启动器中启动CMAP (206)18.2.2 在WINDOWS系统启动CMAP程序 (206)18.2.3 从UNIX系统的命令行中启动CMAP (207)18.3 在ANSYS内部使用CMAP (207)18.4 用户化彩色图 (207)第19章文件和文件管理 (210)19.1 文件管理概述 (210)WINDOWS浏览器运行交互式显示程序 (210)19.2 更改缺省文件名 (210)19.3 将输出送到屏幕、文件或屏幕及文件 (210)19.4.1 基于NFS格式的ANSYS二进制文件 (211)19.4.2 ANSYS写入的文件 (211)19.4.3 文件压缩 (213)19.5 将自己的文件读入ANSYS程序 (213)19.6 在ANSYS程序中写自己的ANSYS文件 (214)19.7 分配不同的文件名 (214)19.8 观察二进制文件内容（AXU2） (215)19.9 在结果文件上的操作（AUX3） (215)19.10 其它文件管理命令 (215)第20章内存管理与配置 (216)20.1 内存管理 (216)20.2 基本概念 (216)20.2.1 ANSYS工作空间和交换空间的需求 (216)20.2.2 ANSYS如何使用工作空间 (216)20.3怎样及何时进行内存管理 (217)20.3.1 改变ANSYS工作空间值 (217)20.3.2 重新分配数据库空间 (218)20.3.3 在64位结构的系统中分配内存 (219)20.4 配置文件（CONFIG60.ANS） (219)第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
ANSYS手册
Mass21是由6个自由度的点元素，x,y,z三个方向的线位移以及绕x,y,z轴的旋转位移。
每个自由度的质量和惯性矩分别定义。
Link1可用于各种工程应用中。
根据应用的不用，可以把此元素看成桁架，连杆，弹簧，等。
这个2维杆元素是一个单轴拉压元素，在每个节点都有两个自由度。
X,y,方向。
铰接，没有弯矩。
Link8可用于不同工程中的杆。
可用作模拟构架，下垂电缆，连杆，弹簧等。
3维杆元素是单轴拉压元素。
每个点有3个自由度。
X,y,z方向。
作为铰接结构，没有弯矩。
具有塑性，徐变，膨胀，应力强化和大变形的特性。
Link10 3维杆元素，具有双线性劲度矩阵的特性，单向轴拉（或压）元素。
对于单向轴拉，如果元素变成受压，则硬度就消失了。
此特性可用于静力钢缆中，当整个钢缆模拟成一个元素时。
当需要静力元素能力但静力元素又不是初始输入时，也可用于动力分析中。
该元素是shell41的线形式，keyopt(1)=2,‟cloth‟选项。
如果分析的目的是为了研究元素的运动，（没有静定元素），可用与其相似但不能松弛的元素（如link8和pipe59）代替。
当最终的结构是一个拉紧的结构的时候，Link10也不能用作静定集中分析中。
但是由于最终局于一点的结果松弛条件也是有可能的。
在这种情况下，要用其他的元素或在link10中使用…显示动力‟技术。
Link10每个节点有3个自由度，x,y,z方向。
在拉（或压）中都没有抗弯能力，但是可以通过在每个link10元素上叠加一个小面积的量元素来实现。
具有应力强化和大变形能力。
Link11用于模拟水压圆筒以及其他经受大旋转的结构。
此元素为单轴拉压元素，每个节点有3个自由度。
X,y,z方向。
没有弯扭荷载。
Link180可用于不同的工程中。
可用来模拟构架，连杆，弹簧，等。
此3维杆元素是单轴拉压元素，每个节点有3个自由度。
X,y,z方向。
作为胶接结构，不考虑弯矩。
具有塑性，徐变，旋转，大变形，大应变能力。
ANSYS中文帮助文件
ANSYS文献工作指南手册在ANSYS 产品文献工作确定的形式下面已列出。
他们包括程序的说明，命令，要素和理论的细节需要使用ANSYS。
每手工跟随的简短描述。
命令参考: 描述全部ANSYS命令，按字母顺序。
这决定性参考适合正确使用，提供联系的菜单路径，产品应用性和使用纸币。
要素参考: 描述全部ANSYS 要素，按数字大小排列。
这是正确的元件类型输入“与”输出的主要参考，为每种要素的每个选项提供全面的说明。
包括一份每种ANSYS 要素的特性的照片的目录。
操作引导: 描述基本ANSYS 操作(例如起动)，停止，相互作用或者分批操纵，使用帮助，以及使用的这图形用户界面(GUI) .基本的分析引导: 描述应用于任何类型分析的一般的任务，包括把负荷用于一个模型，获得一个解决办法，并且使用ANSYS 计划的绘图评论结果的能力。
高级分析技术引导: 讨论技术通常用于复分析或者凭经验ANSYS 用户，包括设计最优化，手工重新区划，周期的对称性，旋转的结构，submodeling，子结构化，构件模态综合和横断面。
建模和啮合引导: 解释怎样创建一个有限元模型和网捕它。
分配ANSYS引导: 解释怎样配置分配的处理环境并且继续一个分配的分析。
结构分析引导: 描述怎样进行下列结构分析：静止，情态，谐波，瞬时，范围，弯曲，非线性，物质的曲线配件，垫片共同模拟，裂缝，合成，疲劳，p 方法，梁和壳。
接触技术引导: 描述怎样执行接点分析(地面对地面，节点对表面，节点对节点) 并且描述其他有关接触的特征，例如多点的限制和点焊。
Multibody 分析引导: 描述怎样进行一次multibody 模拟分析一个使相互连接的包括灵活和/或硬的组成部分的身体的系统的动态反应。
热分析引导: 描述怎样做稳态或者瞬时的热分析。
流体分析引导: 描述怎样进行包括计算流体动力学，声学和薄膜的易流动的流量分析。
低频的电磁分析引导: 为做瞬时，静止，或者谐波磁力分析解释技术；稳态电流传导；quasistatic谐波和瞬时时间电；静电；与电路。
ANSYS10.0 中文帮助
MP，NUXY，1，0.3
TB，DP，1
TBDATA，1，27
TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg
三、单元生死载荷步
!第一个载荷步
TIME,... !设定时间值（静力分析选项）
u /axlab, axis, lab 定义轴线的标志
axis: “x”或“y”
lab: 标志，可长达30个字符
u plvar, nvar, nvar2, ……,nvar10 画出要显示的变量（作为纵坐标）
五、
Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备
TBDATA，2，ψ
TBDATA，3，……
如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：
“1”或“on” xy网络
“2”或“x” 只有x线
“3”或“y” 只有y线
u xvar, n
n: “0”或“1” 将x轴作为时间轴
“n” 将x轴表示变量“n”
“-1” ？
VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体
nv1:初始体号
nv2:最终的体号
ninc:体号之间的间隔
kswp=0:只删除体
kswp=1:删除体及组成关键点,线面
如果nv1=all,则nv2,ninc不起作用
七、
VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP
Type: S: 选择一组新节点（缺省）
全套完整版ANSYS命令流教学手册
全套完整版ANSYS命令流教学手册目录1ANSYS结构分析单元功能与特性 (1)1.1杆单元: LINK1、8、10、11、180 (1)1.2梁单元:BEAM3、4、23、24，44，54，188，189 (2)1.3管单元:PIPE16，17，18，20，59，60 (3)1.42D实体单元:PLANE2，25，42，82，83，145，146，182，183 41.53D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191 (5)1.6壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209 (6)1.7弹簧单元:COMBIN7，14，37，39，40 (6)1.8质量单元:MASS21 (6)1.9接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178 (6)1.10 矩阵单元:MATRIX27，50 (7)1.11 表面效应元:SURF153，154 (7)1.12 粘弹实体元:VISCO88，89，106，107，108， (8)1.13 超弹实体元:HYPER56，58，74，84，86，158 (8)1.14 耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130 (8)1.15 界面单元:INTER192，193，194，195 (8)1.16 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16 (8)1.17 预紧、多点约束、网分单元 (8)2ANSYS 的基本使用 (10)2.1ANSYS环境简介 (10)2.2有限元法的基本构架 (12)2.3ANSYS架构及命令 (13)2.4典型的分析过程 (16)2.5ANSYS 文件及工作文件名 (16)2.6图形控制 (18)3第三章有限元模型的建立 (20)3.1建模方法 (20)3.2坐标系统及工作平面 (21)3.2.1局部坐标系 (21)3.2.1.1 激活总体和局部坐标系（声明坐标系统） (21)3.2.1.2 根据总体坐标系定义局部坐标系 (22)3.2.1.3 根据已有的三个节点定义局部坐标系 (22)3.2.1.4 根据已有的三个关键点定义局部坐标系 (22)3.2.1.5 根据当前工作平面定义局部坐标系 (22)3.2.1.6 根据激活的坐标系定义局部坐标系 (23)3.2.1.7 删除局部坐标系 (23)3.2.1.8 查看激活坐标系和局部坐标系 (23)3.2.2节点坐标系的旋转与修改 (23)3.2.2.1 将某些节点的坐标系旋转到与当前激活坐标系（简称“当前坐标系”）方向一致 (23)3.2.2.2 将既有节点的节点坐标系旋转某个角度 (23)3.2.2.3 在创建节点时直接定义其坐标系的旋转角度 (24)3.2.2.4 按方向余弦旋转节点坐标系 (24)3.2.2.5 节点坐标系列表 (24)3.2.3单元坐标系的定义与修改 (24)3.2.3.1 设置单元坐标系 (24)3.2.3.2 修改单元坐标系方向 (24)3.2.3.3 激活显示坐标系 (25)3.2.3.4 激活结果坐标系 (25)3.2.4工作平面 (25)3.2.4.1 定义工作平面 (25)3.2.4.2 通过3个坐标点定义工作平面 (25)3.2.4.3 通过3个节点定义工作平面 (26)3.2.4.4 通过3个关键点定义工作平面 (26)3.2.4.5 通过垂直于线上的某个位置定义工作平面 (26) 3.2.4.6 查看工作平面的当前状态 (26)3.2.4.7 恢复到ANSYS默认状态 (26)3.2.4.8 移动工作平面 (26)3.2.5声明单位系统 (27)3.3节点定义 (28)3.3.1创建节点 (28)3.3.2删除节点 (28)3.3.3节点显示 (28)3.3.4节点列式 (29)3.3.5节点的填充 (29)3.3.6节点复制 (29)3.4单元的定义 (30)3.4.1定义单元类型 (30)3.4.2定义材料的属性 (31)3.4.3定义实常数 (31)3.4.4定义单元的连接方式 (31)3.4.5单元复制 (32)3.4.6单元显示 (32)3.4.7单元列示 (32)3.4.8声明使用已定义单元类型 (32)3.4.9声明使用已定义的实常数 (33)3.4.10声明使用已定义的单元属性， (33)3.5负载定义 (33)3.5.1进入解题处理器 (34)3.5.2声明分析类型 (34)3.5.3定义节点的集中力 (35)3.5.4定义节点自由度 (35)3.5.5定义在梁单元上的分布力 (36)3.5.6定义分布力作用于单元上的方式和大小 (37) 3.5.7定义节点间分布力 (37)3.5.8对象选择 (38)3.6求解 (40)3.7用POST1进行结果后处理 (40)3.7.1进入POST1 (40)3.7.2读取结果 (40)3.7.3绘变形图 (40)3.7.4变形动画 (41)3.7.5列表支反力 (41)3.7.6应力等值线与应力等值线动画 (41)3.7.7应力等值线动画 (41)4实体模型的建立 (45)4.1实体模型简介 (45)4.2实体模型的建立方法 (45)4.3群组命令介绍 (46)4.4点定义 (47)4.4.1创建关键点 (47)4.4.1.1 在给定坐标点创建关键点 (47)4.4.1.2 在两关键点之间创建一个关键点 (47) 4.4.1.3 在两关键点之间填充多个点 (48)4.4.1.4 复制创建关键点 (48)4.4.1.5 镜像创建关键点 (49)4.4.1.6 列表显示关键点信息 (49)4.4.1.7 屏幕上显示关键点 (50)4.4.1.8 删除关键点 (50)4.4.1.9 选择关键点 (50)4.4.1.10 选择与所选线相关的关键点 (51)4.4.1.11 修改关键点坐标 (52)4.4.1.12 定义点（NPT）于已知节点上 (52)4.4.2创建线 (52)4.4.2.1通过两关键点创建线 (52)4.4.2.2 通过两关键点创建直线 (53)4.4.2.3 通过关键点创建圆弧线 (53)4.4.2.4 创建圆或圆弧线 (54)4.4.2.5 两条相交线倒角创建圆弧线 (55)4.4.2.6 复制创建线 (56)4.4.2.7 合并两条或多条线 (57)4.4.2.8 将一条线分为多条线 (57)4.4.2.9 延长一条线 (58)4.4.2.10 通过多个关键点按样条创建一条曲线 (58) 4.4.2.11 关键点绕轴线创建旋转线 (59)4.4.2.12 通过坐标轴镜像创建线 (59)4.4.2.13 显示线和删除线 (59)4.4.2.14 列表输出线信息 (60)4.4.2.15 选择一组线 (60)4.4.2.16 选择与面相关的线 (61)4.4.2.17 选择与关键点相关的线 (61)4.4.2.18 练习点和线段的生成 (61)4.4.3创建面 (64)4.4.3.1 通过关键点创建面 (64)4.4.3.2 通过线创建面 (65)4.4.3.3 沿路径拖拉创建面 (65)4.4.3.4 线绕轴旋转生成弧面 (66)4.4.3.5 既有面偏移创建新面 (66)4.4.3.6 蒙皮创建光滑曲面 (67)4.4.3.7 复制创建面 (67)4.4.3.8 通过坐标轴对称创建面 (68)4.4.3.9 列表输出面信息 (68)4.4.3.10 显示面 (68)4.4.3.11 删除面 (68)4.4.3.12 选择一组面 (69)4.4.3.13 选择与所选线相关的面 (69)4.4.3.14 选择与所选体相关的面 (70)4.4.3.15 通过两角点坐标创建矩形面 (70)4.4.3.16 通过一角点坐标和尺寸创建矩形面 (70) 4.4.3.17 通过中心坐标和尺寸创建矩形面 (70) 4.4.3.18 在工作平面原点创建圆面或环面 (71) 4.4.3.19 通过圆心坐标和半径等创建圆或环面 (71) 4.4.3.20 通过圆上直径端点坐标创建圆面 (72) 4.4.3.21 在工作平面原点创建正多边形面 (72) 4.4.3.22 在工作平面任意位置创建正多边形面 (72) 4.4.4创建体 (73)4.4.4.1 通过关键点创建体 (74)4.4.4.2 通过面创建体 (75)4.4.4.3 沿路径拖拉面创建体 (76)4.4.4.4 面绕轴旋转创建柱体 (76)4.4.4.5 面偏移创建体 (77)4.4.4.6 通过面延伸创建体 (78)4.4.4.7 复制创建体 (78)4.4.4.8 通过坐标轴镜像创建体 (79)4.4.4.9 列表输出体信息 (79)4.4.4.10 显示体 (79)4.4.4.11 删除体 (79)4.4.4.12 创建长方体 (79)4.4.4.13 通过一角点坐标和尺寸创建长方体 (80)4.4.4.14 通过面中心坐标和尺寸创建长方体 (80)4.4.4.15 在工作平面原点创建圆柱体或部分圆柱体 (80) 4.4.4.16 通过圆心坐标和半径等创建圆柱体 (80)4.4.4.17 通过圆上直径两端点坐标创建圆柱体 (80) 4.4.4.18 在工作平面原点创建正棱柱体 (81)4.4.4.19 在工作平面任意位置创建正棱柱体 (81)4.4.4.20 在工作平面原点创建球体 (81)4.4.4.21 在工作平面任意位置创建球体 (81)4.4.4.22 通过直径端点生成球体 (81)4.4.4.23 以工作平面原点为圆心创建圆锥体 (81)4.4.4.24 在工作平面任意位置创建圆锥体 (82)4.4.4.25 以工作平面原点为环心创建环体 (82)4.5布尔操作 (84)4.5.1布尔运算的一般设置 (84)4.5.1.1 布尔运算的容差设置 (85)4.5.1.2 交运算Intersection (85)4.5.1.3 加运算Addition (86)4.5.1.4 减运算Subtract (87)4.5.1.5 用工作平面切分图素Subtract (88)4.5.1.6 分割运算Partition (89)4.5.1.7 分类运算Classify (90)4.5.1.8 搭接运算Overlap (90)4.5.1.9 粘接Glue (或Merge) (91)4.5.2几何建模的其它常用命令 (93)4.5.2.1 图形平移、缩放和旋转 (93)4.5.2.2 设置坐标轴方向 (93)4.5.2.3 设置视图方向 (93)4.5.2.4 设置视图旋转角度 (94)4.5.2.5 编号显示控制 (94)4.5.2.6 颜色显示控制 (95)4.5.2.7 显示边界条件和荷载的符号及数值 (95) 4.5.2.8 显示边界条件及数值 (96)4.5.2.9 显示风格设置 (96)4.5.2.10 单元尺寸和形状 (97)4.5.2.11 图素收缩显示控制 (97)4.5.2.12 显示单元形状 (97)4.5.2.13 等值线显示控制 (97)4.5.2.14 均匀等值线设置 (98)4.5.2.15 设置等值线的文字标注 (98)4.5.2.16 颜色设置 (98)4.5.2.17 设置图形中浮点数显示方式 (100) 4.5.2.18 设置变形放大系数 (100)4.5.2.19 设置矢量显式长度 (101)4.5.2.20 设置窗口布局 (101)4.5.2.21 图素显示控制 (102)4.5.2.22 显示所有图素 (102)4.5.2.23 图形擦除 (102)5网格划分 (103)5.1区分实体模型和有限元模型 (103)5.2网格化的步骤 (104)5.2.1定义单元类型 (106)5.2.1.1 单元类型的KEYOPT (106)5.2.1.2 自由度集 (106)5.2.1.3 改变单元类型 (106)5.2.1.4 单元类型的删除与列表 (106)5.2.2实常数 (107)5.2.2.1 定义实常数 (107)5.2.2.2 变厚度壳实常数定义 (107)5.2.2.3 实常数组的删除与列表 (107)5.2.3材料属性 (108)5.2.3.1 定义线性材料属性 (108)5.2.3.2 定义线性材料属性的温度表 (108) 5.2.3.3 定义与温度对应的线性材料特性 (108) 5.2.3.4 复制线性材料属性组 (108)5.2.3.5 改变指定单元的材料参考号 (109) 5.2.3.6 线性材料属性列表和删除 (109)5.2.3.7 修改与线胀系数相关的温度 (109) 5.2.3.8 计算生成线性材料温度表 (109)5.2.3.9 绘制线性材料特性曲线 (109)5.2.3.10 设置材料库读写的缺省路径 (109) 5.2.3.11 读入材料库文件 (109)5.2.3.12 将材料属性写入文件 (109)5.2.3.13 激活非线性材料属性的数据表 (109)。
ANSYS中文操作手册
ANSYS中文操作手册本操作手册旨在为ANSYS软件的新手用户提供必要的指导和帮助，使用户能够更好地应用和掌握该软件。
环境搭建在开始使用ANSYS软件之前，需要正确安装并配置好所需环境，包括：- 操作系统：Windows、Linux或MacOS等。
- ANSYS软件版本：需要选择适合自己的软件版本，并正确安装激活。
- 显卡：需要支持OpenGL，并且需要具有足够的性能来运行ANSYS软件。
常用工具与操作建模在ANSYS软件中进行建模操作时，通常使用以下工具和功能：- Geometry模块：用于创建和编辑几何模型，支持各种基本几何形体的创建和操作。
- Meshing模块：用于创建并生成网格模型，支持自动或手动设置网格参数。
- CAD接口：可以导入各种CAD软件生成的几何模型进行后续处理。
求解在完成建模和网格生成之后，需要进行模拟计算并解算出相关结果，ANSYS提供了多种求解器工具，例如：- Fluent：用于模拟流动、传热和物质传递等。
- Mechanical：用于模拟结构和声学等。
- CFX：用于模拟流动和传热等。
后处理ANSYS软件中的后处理模块可以对计算结果进行可视化处理和分析，包括：- Post-processing：用于生成和查看计算结果的图表和报告。
- Workbench：提供了一款基于图形界面的后处理工具。
常见问题如何解决ANSYS软件启动缓慢的问题？ANSYS软件启动缓慢通常是由于系统资源不足或软件配置不正确所致。
可以尝试以下措施解决：- 关闭其他不必要的程序和软件。
- 检查系统硬件配置是否满足ANSYS软件的最低要求。
- 检查软件激活是否成功，如果有问题需要重新安装和激活。
模拟计算收敛较慢怎么办？模拟计算收敛较慢可以尝试以下方法：- 调整求解器设置，例如逐步递增计算步骤的大小。
- 检查模型是否存在问题，例如几何形状等不合理因素，需要进行修正。
- 增加计算资源，例如使用更强大的服务器或高性能显卡来加速计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第1 章开始使用ANSYS 11.1 完成典型的ANSYS 分析 1 1.2 建立模型 1第2 章加载232.1 载荷概述23 2.2 什么是载荷23 2.3 载荷步、子步和平衡迭代24 2.4 跟踪中时间的作用25 2.5 阶跃载荷与坡道载荷26 2.6 如何加载27 2.7 如何指定载荷步选项68 2.8 创建多载荷步文件77 2.9 定义接头固定处预拉伸78第3 章求解853.1 什么是求解84 3.2 选择求解器84 3.3 使用波前求解器85 3.4 使用稀疏阵直接解法求解器86 3.5 使用雅可比共轭梯度法求解器（JCG）86 3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）86 3.7 使用预条件共轭梯度法求解器（PCG）86 3.8 使用代数多栅求解器（AMG）87 3.9 使用分布式求解器(DDS)88 3.10 自动迭代（快速）求解器选项88 3.11 在某些类型结构分析使用特殊求解控制89 3.12 使用PGR 文件存储后处理数据92 3.13 获得解答96 3.14 求解多载荷步97 3.15 中断正在运行的作业100 3.16 重新启动一个分析100 3.17 实施部分求解步111 3.18 估计运行时间和文件大小1133.19 奇异解114第4 章后处理概述1164.1 什么是后处理116 4.2 结果文件117 4.3 后处理可用的数据类型117第5 章通用后处理器(POST1) 1185.1 概述118 5.2 将数据结果读入数据库118 5.3 在POST1 中观察结果127 5.4 在POST1 中使用PGR 文件152 5.5 POST1 的其他后处理内容160第6 章时间历程后处理器（POST26）1746.1 时间历程变量观察器174 6.2 进入时间历程处理器176 6.3 定义变量177 6.4 处理变量并进行计算179 6.5 数据的输入181 6.6 数据的输出183 6.7 变量的评价184 6.8 POST26 后处理器的其它功能187第7 章选择和组件190 7.1 什么是选择190 7.2 选择实体190 7.3 为有意义的后处理选择194 7.4 将几何项目组集成部件与组件195第8 章图形使用入门1988.1 概述198 8.2 交互式图形与“外部”图形198 8.3 标识图形设备名(UNIX 系统)198 8.4 指定图形显示设备的类型(WINDOWS 系统)2018.5 与系统相关的图形信息202 8.6 产生图形显示205 8.7 多重绘图技术207第9 章通用图形规范2109.1 概述210 9.2 用GUI 控制显示210 9.3 多个ANSYS 窗口，叠加显示210 9.4 改变观察角、缩放及平移211 9.5 控制各种文本和符号214 9.6 图形规范杂项217 9.7 3D 输入设备支持218第10 章增强型图形21910.1 图形显示的两种方法219 10.2P OWER G RAPHICS 的特性219 10.3何时用P OWER G RAPHICS219 10.4激活和关闭P OWER G RAPHICS220 10.5怎样使用P OWER G RAPHICS220 10.6希望从P OWER G RAPHICS 绘图中做什么220第11 章创建几何显示22311.1 用GUI 显示几何体223 11.2 创建实体模型实体的显示223 11.3 改变几何显示的说明224第12 章创建几何模型结果显示23312.1 利用GUI 来显示几何模型结果233 12.2 创建结果的几何显示233 12.3 改变POST1 结果显示规范235 12.4 Q-S LICE 技术238 12.5 等值面技术238 12.6 控制粒子流或带电粒子的轨迹显示239第13 章生成图形24013.1 使用GUI 生成及控制图240 13.2 图形显示动作240 13.3 改变图形显示指定241第14章注释24514.1 注释概述245 14.2 二维注释245 14.3 为ANSYS 模型生成注释246 14.4 三维注释246 14.5 三维查询注释247第15 章动画24815.1 动画概述248 15.2 在ANSYS 中生成动画显示248 15.3 使用基本的动画命令248 15.4 使用单步动画宏249 15.5 离线捕捉动画显示图形序列249 15.6 独立的动画程序250 15.7 WINDOWS 环境中的动画251第16 章外部图形25316.1 外部图形概述253 16.2 生成中性图形文件254 16.3 DISPLAY 程序观察及转换中性图形文件255 16.4 获得硬拷贝图形258第17 章报告生成器25917.1 启动报告生成器259 17.2 抓取图象260 17.3 捕捉动画260 17.4 获得数据表格261 17.5 获取列表264 17.6 生成报告26417.7 报告生成器的默认设置267 第18 章 CMAP 程序26918.1 CMAP 概述269 18.2 作为独立程序启动CMAP269 18.3 在ANSYS 内部使用CMAP271 18.4 用户化彩色图271第19 章文件和文件管理27419.1 文件管理概述274 19.2 更改缺省文件名274 19.3 将输出送到屏幕、文件或屏幕及文件275 19.4 文本文件及二进制文件275 19.5 将自己的文件读入ANSYS 程序278 19.6 在ANSYS 程序中写自己的ANSYS 文件279 19.7 分配不同的文件名280 19.8 观察二进制文件内容（AXU2）280 19.9 在结果文件上的操作（AUX3）280 19.10 其它文件管理命令280第20 章内存管理与配置28220.1 内存管理282 20.2 基本概念282 20.3 怎样及何时进行内存管理283 20.4 配置文件286第1 章开始使用ANSYS1.1 完成典型的ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS 分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS 分析过程可分为三个步骤：•建立模型•加载并求解•查看分析结果1.2 建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS 用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7 前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1 指定作业名和分析标题该项工作不是强制要求的，但ANSYS 推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS 作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如.DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE 或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
•进入ANSYS 程序时通过入口选项修改作业名。
可通过启动器或ANSYS 执行命令。
详见ANSYS 操作指南。
•进入ANSYS 程序后，可通过如下方法实现：命令行方式：/FILENAME菜单方式：Utility Menu>File>Change Jobname/FILENAME 命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS 仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR 等仍然是原来的作业名。
1.2.1.2定义分析标题/TITLE 命令(Utility Menu>File>Change Title) 可用来定义分析标题。
ANSYS 系统将在所有的图形显示、所有的求解输出中包含该标题。
可使用//STITLE命令加副标题，副标题将出现在输出结果里，而在图形中不显示。
1.2.1.3定义单位ANSYS 软件没有为分析指定系统单位，除了磁场分析外，可使用任意一种单位制，只要保证输入的所有数据都是使用同一单位制里的单位（对所有输入数据单位必须一致）。
对尺寸按照微米规则的微电子力学系统（MEMS），参见ANSYS 藕合场分析指南中的单位制的转换规则。
使用/UNITS 命令，可在ANSYS 数据库中设置标记指定正在使用的单位制，该命令不能将一个单位制的数据转换到另一单位制，它仅仅为后续的分析作一个记录。

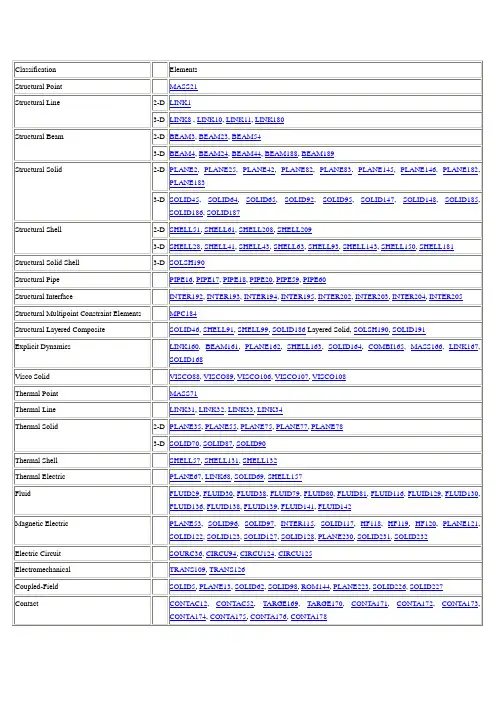

1.2.2 定义单元的类型在ANSYS 单元库中有超过150 种的不同单元类型，每个单元类型有一个特定的编号和一个标识单元类别的前缀，如BEAM4, PLANE77, SOLID96等，下面一些单元类型可用：BEAMCIRCUit COMBINation CONTACtFLUIDHF (High Frequency) HYPERelastic INFINite INTERfaceLINKMASSMATRIX MESHPIPEPLANEPRETS (Pretension)SHELLSOLIDSOURCeSURFaceTARGEtTRANSducerUSERVISCOelastic (or viscoplastic)单元类型决定了单元的：•自由度数（又代表了分析领域—结构、热、磁场、电场、四边形、六面体等）•单元位于二维空间还是三维空间如BEAM4有6 个结构自由度(UX, UY, UZ, ROTX, ROTY, ROTZ)，是一个线性单元，可在3D 空间建模。
PLANE77有一个温度自由度（TEMP），是8 节点的四边形单元，只能在2D 空间建模。
必须在通用前处理器PREP7 内定义单元类型，使用ET 命令族(ET, ETCHG等)或基于GUI 的等效命令来实现。
详见ANSYS Commands Reference （ANSYS 命令参考手册）。
通过单元名并给定一个单元参考号定义单元。
例如，下面的两个命令分别定义了两种单元类型：BEAM4 和SHELL63，并给它们分配了相应的参考号1 和2：ET,1,BEAM4ET,2,SHELL63与单元名对应的类型参考号表称为单元类型表。
在定义实际单元时，可通过TYPE（Main Menu>Preprocessor> Create>Elements>Elem Attributes）命令指向恰当的类型参考号。
