熔断式隔离开关
熔断式隔离开关
分断 Ic/Ie 1 1
分断 Ur/Ue 1 1
分断 COSφ 0.65 0.80
表3
开关约定 发热电流(A) 100 200 400 630
额断体型号
NT00、RT16-00 NT1、RT16-1 NT2、RT16-2 NT3、RT16-3
熔体电流值(A)
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 80、100、125、160、200、224、250 125、160、200、224、250、300、315、355、400 315、355、400、425、500、630
1.05 0.45 5
100
0.25 各1次
200 200 AC-23B 10 1.05 0.35 8
1.05 0.35 3
100
0.25 各1次
400 400 AC-23B 10 1.05 0.35 8
1.05 0.35 3
100
0.25 各1次
630 630 AC-23B 10 1.05 0.35 8
图1 HR5-100/20、30、31
147±3.15 21±0.42 10.5±0.35
7±0.58
249max 229max
147±3.15
40 40 163
136max 278max
7±0.58 100±0.70 140±0.80
图2 HR5-200-400-630/20、30、31
60±0.40 128±3.15
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例 如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。 3.4 周围环境的污染等级为3级。 3.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介 质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
HR17B系列熔断器式隔离开关说明书
H R17B系列熔断器式隔离开关一、适用范围HR17B系列熔断器式隔离开关（以下简称开关），适用于交流50H z、额定电压至660V、约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，用作手动不频繁源开关、隔离开关和应急开关，并作电路短路保护操作的电之用。
台电动机用，但一般不作为直接开闭单之开关造型美观、新颖简洁，结构简单、操作方便，符合I E C60947-3G B14048.3标准，是同类产品的最佳选择。
、二、正常工作条件1、周围空气温度：不高于+40℃，不低于-5℃，24h内的平均温度不超过+35℃。
2、海拔：安装地点的海拔不超过2000m。
3、相对湿度：在周围最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度（如：+20℃时可达90%），但应考虑因温度变化而偶尔产生在开关表面上的凝露。
4、周围环境污染等级：3级。
5、安装类别：Ⅲ类。
6、安装条件：开关应垂直安装在无显著摇动与冲击振动的地方及无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。
7、非正常工作条件下的使用场合，请与我公司协商。
三、型号与含义H R17B J母线挂接式，固定安装式不注"0"：无辅助微动开关"1"：带辅助微动开关极数：2极、3极、4极约定发热电流类别号设计代号熔断器式隔离开关四、开关结构特征开关主要由底座、上盖、灭弧罩等部分组成，静触头直接装在底座上，熔断体装在上盖中直接作为动触头刀片用，上盖可沿底座上的支点呈扇形旋转打开，使熔断体从插座中完全拨出，并具有较大的隔离距离，上盖亦可方便地从底座上撤出，便于开关的安装与安全折换熔断体。
开关中底座、上盖、灭弧罩等均由耐弧塑料压制而成，为全塑型结构，具有良好的机械强度、阻燃性能与介性能，且结构简单、拆装方便、安全可靠。
灭弧罩中装有多片金属灭弧栅，加强了开关的灭弧能力，消除了飞弧的危害，提高了触头的使用寿命。
HR5系列熔断器式隔离开关
开关电器类124适用范围HR5型号及含义熔断器式隔离开关 4.1 额定绝缘电压：690V。
4.2 额定工作电压：380V、660V两种；4.3 额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A四种。
4.4 开关的接通和分断能力和额定熔断短路电流(见表1)。
4.5 开关的机械寿命分别为3000次(100A、200A)和1000次(400A、630A)。
4.6 开关的电寿命分别为600次(100A、200A)和200次(400A、630A)接通与分断条件按(表2)。
4.7 辅助开关(Lx19K)的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。
HR5系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(4562Hz)，约定发~热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。
本产品符合IEC60947-3 GB14048.3标准。
HR 5-□/□□“0”为无熔断信号装置型(配用有熔断指示器的熔断体)；“1”为有熔断信号装置型(配用有熔断撞击器的熔断体)极数，(2、3)约定发热电流(A)设计代号熔断器式隔离开关表1200200AC-23BAC-22B 103 1.051.050.350.6583 1.051.050.350.65100500.250.2535各1次各1次主要参数及技术性能3正常工作条件和安装条件3.1 周围空气温度不高于+40℃，不低于-5℃。
3.2 安装地点的海拔不超过2000m。
3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 周围环境的污染等级为3级。
人民电器 HR6系列熔断器式隔离开关 产品说明书
HR6系列熔断器式隔离开关HR6熔断器式隔离开关主要用于交流50Hz (60Hz )，其额定电压为400V /690V ，额定电流至630A 的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关、并作电路保护用，但一般不用来直接开关单台电动机。
产品符合：GB/T 14048.3 标准。
开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。
静触头直接装在底座上，灭弧室拆装方便,每个灭弧室都有内室和外室二部分，采用多片金属灭弧栅，增强了灭弧能力,提高了触头寿命。
RDT16型熔断体装在盖的内部，盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下,使得安装和更换熔断体很方便。
底座上具有两组安装孔,能满足各种开关柜内及面板上安装要求。
开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。
产品概述选型指南结构特征正常工作条件□ 40□ 海拔高度：不超过2000m；□ 空气条件：空气相对湿度在周围空气温度为+40℃时不超过50％，在较低温度下可以有较高 的相对湿度;例如20℃时，相对湿度可达90％，并考虑到因温度变化发生在产品表面上的凝 露的消除□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。
□ 污染等级：3级；□ 安装类别：Ⅱ、Ⅲ类；□ 安装条件：应垂直安装在无显著摇动和冲击振动的地方。
周围空气温度:上限值不超过+℃,下限值不低于-5℃,24h 内的平均值不超过+35℃；136主要技术数据□□ 额定工作电压：400V、690V；□ 额定工作电流：400V：160A、250A、400A、630A；690V：100A、200A、315A、425A；□ 开关的接通和分断能力和额定限制短路电流按表1；□ 开关的机械寿命分别为3000次（160A、250A)和1000次（400A、630A)；□ 开关的电气寿命分别为600次（160A、250A)和200次（400A、630A)接通与分断条件按表2；□ 辅助开关（LX19)的额定工作电压交流380V，约定发热电流5A，额定控制容量300VA，使用类别AC-15。
熔断器式隔离开关
熔断器式隔离开关用途DRO-160熔断器式隔离开关(以下简称开关)额定绝缘电压交流50Hz、690V，额定工作电压至660V、额定工作电流至160A，主要用于有高短路电流的电路和电动机电路中用作电源开关、隔离开关和应急开关。
开关额定短时耐受电流(有效值)：3.2KA-1S。
开关符合国家标准GB14048.3和国际电工委标准IEC947-3。
结构特点开关由底座和罩盖(载熔装置)两部分组成，呈三相并列封闭式结构，正面操作，通过罩盖上的透明板，可以直接观察配装的熔断体额定数据及指示件动作状态，开关可以配装NH000或NH00两种尺码的熔断体。
开关具有体积小巧、使用安全可靠、熔断体装卸方便、手感操作力小等优点。
基本数据产品型号、额定绝缘电压、额定工作电压、约定发热电流、外形及安装尺寸、工作条件及通断能力分别见图15.1及表15.1～15.3表 15.1 开关基本数据序号产品型号额定绝缘电压(V)额定工作电压(V)约定发热电流(A)配装熔断体尺码外形及安装尺寸(mm)重量(g)1501 DRO-160 690 380，500，600160NH00，NH000见图15.11350表 15.2 开关在不同工作电压、不同使用类别下的工作电流产品型号额定工作电压(V)额定工作电流/使用类别配装熔断体尺码熔断体额定分断能力(kA)DRO-160 380 160A/AC-22 160A/AC-23 NH000,NH00 100表 15.3 开关额定接通和分析能力注：L——接通电流U——接通前电压Le——额定工作电流Ue——额定工作电压Lc——分断电流Ur——恢复电压。
Fupact熔断器式隔离开关ISFT
Fupact熔断器式隔离开关ISFT ISFTFupact 熔断器式隔离开关描述订货号单价ISFT 100 3P49800326ISFT 160 3P（M8端⼦接线）49803372ISFT 160 3P（1.5-50mm电缆）49804405ISFT 250 3P49813728ISFT 400 3P498191,144ISFT 630 3P498251,496DIN导轨安装附件（100A）4987743ISFT100护罩4987886ISFT100护罩（2个）49879118ISFT160护罩4988197ISFT250护罩49884108ISFT400护罩49887118ISFT630护罩49889129配电连接器（3个）49860188ISFT100梳状母排输⼊连接器49865360ISFT160铜/铝裸电缆连接器（3个）4986653ISFT160配电连接器（3个）49867126ISFT160柔性母排连接器（3个）4986853ISFT250裸电缆连接器（3个）4987076ISFT250柔性母排连接器（3个）4987153ISFT400-630裸电缆连接器（3个）49873118ISFT400-630柔性母排连接器（3个）49874103ISFT160长端⼦罩（1个）4986964ISFT160短端⼦罩（1个）4988053ISFT250端⼦屏蔽件（1个）4987262ISFT400端⼦屏蔽件（1个）4987572ISFT630端⼦屏蔽件（1个）4987678NO+NC4988596NO+NC4988396熔丝熔断指⽰触点NO＋NC498921622台设备供电的梳状母排498612093台设备供电的梳状母排498622914台设备供电的梳状母排49863372梳状母排适配器49890209ISFT160螺栓连接60mm母排附件49805564 ISFT160挂钩连接60mm母排附件49806564 ISFT250螺栓连接60mm母排附件498141,075 ISFT250挂钩连接60mm母排附件498151,075 ISFT400挂钩连接60mm母排附件498201,378 ISFT630挂钩连接60mm母排附件498261,813 ISFT250挂钩连接100mm母排附件498161,193 ISFT400挂钩连接100mm母排附件498211,408 ISFT630挂钩连接100mm母排附件498271,843 Fupact 熔断器式隔离开关ISFT Page180 / 82。
熔断器隔离开关负荷开关
精选课件
2)过载电流下的工作状态 当熔断器超过一定数值的额定电流后，经一定时间，熔体
的温升将达到熔化的温度。这时的功率损耗为W=I2Rt。随着熔 体温度的升高，熔体的电阻也将增大：Rt=R0(1+Δt)。熔体温 度上升的物理过程如下图所示。
精选课件
熔断器、隔离开关、负荷开关
精选课件
一、熔断器
1.概论
熔断器是一种开断电器，由单个或多个专门设计的熔体 的协调的零部件组成，当电流超过给定值到足够时间，就断 开它所插入的电路而分断电流。熔断器承担着保护电气设备 和电网的重要任务，并且限制了不可避免的事故发生和确保 了用户供电。 按照保护对象的不同，分为三种：电力熔断器，电压互感器 保护用熔断器，电容器保护用熔断器
(4)采用冶金效应达到全范围保护的限流熔断器。它是在一般限流式 熔断器的带状银熔体的表面敷置低熔点金属小球(如锡珠)以构成冶金效 应点，这样可利用冶金效应使熔体在较小电流时熔断以开断低过载电流， 而利用一般限流式熔断器在大电流的限流作用开断大的短路电流。
精选课件
(2)技术参数 ①时间－电流特性：分为弧前时间－电流特性和熔断时
精选课件
在正常工作时，熔断体的熔管和下动触头间是用活 动关节锁紧，使动触头在静触头背面的弹簧的压力抵住 保持合闸位置。当电力系统发生短路电流或过载电流时， 熔断件迅速熔断，在熔断管内产生电弧，熔管内衬的产 气材料在电弧作用下产生大量气体，使熔管内形成很高 的压力，沿管内通道形成强烈的电弧纵吹，迅速从管内 喷出，在电流过零点时将电弧熄灭。熔断件熔断后，活 动关节释放，载熔件的动触头在静触头背面的弹簧压力 和载熔件自身的重量而迅速跌落，形成隔离间隙。
条形熔断器式隔离开关用途：
SLK630
熔断体
RT16-00/NT00
RT16-1/NT1
RT16-2/NT2
RT16-3/NT3
额定电流
160A
250A
400A
630A
额定电压
500V
500V
500V
500V
绝缘电压
1000V
1000V
1000V
1000V
工作频率
50Hz
50Hz
50Hz
50Hz
分断能力（500V）
条形熔断器式隔离开关特点：
1、联体可三相同时闭合、断开；分体可单独操作；
2、操作更安全，熔芯安装于手柄，并可直接作为触头刀片使用；
3、美观实用，座、体拆卸方便，与箱体安装快捷，施工方便；
4、减少布线，便于增加回路，增加箱体使用率；
5、树脂玻璃纤维底座，V0级别阻燃性，外壳防护等级可达IP30；
6、可垂直和水平安装；
100KA
100KA
100KA
100KA
使用类别
AC22B
AC22B
AC22B
AC22B
模块宽度
50mm
150mm
150mm
200mm
电缆直径
10-95mm
95-240mm
95-240mm
120-300mm
电缆连接方式
V型线夹
V型线夹
V型线夹
V型线夹
电缆材质
铜/铝
铜/铝
铜/铝
铜/铝
防护等级
IP20
IP20
条形熔断器式隔离开关用途：
CB(SLK)系列条形熔断器式隔离开关，适用于额定电流160A-630A，额定频率50/60HZ,型号为CB(SLK)-160,CB(SLK)-250,CB(SLK)-400,CB(SLK)-630。该系列产品模块化，体积小，使用安全可靠，应用在低压配电柜中有极高的装容密度，显示出很高的经济性、安全性和应变性，不仅具有开关、保护功能，还可以扩展其他功能，不单纯是一种开关形式，更重要的是它是一种完整的智能化系统，广泛应用于电缆分支箱、箱式变电站、低压配电屏等，是未来配电领域的一个趋势。模块可与ABB FASTLINE配电系统全面兼容。产品符合标准：GB14048.3、IEC60947-3
HR3,HR5,HR6刀熔开关区别
HR3,HR5,HR6熔断器式隔离开关区别熔断器式隔离开关是将隔离开关和熔断器组合一体的常用电器现在最常用的刀熔开关，多为HR5和HR6。
HR3也偶尔有见到，HR17B已经不常见到了。
HR17B,HR3,HR5,HR6熔断器式隔离开关区别从本质上讲，产品的进步就是：优化产品，缩减成本。
从最早的HR17B,到HR3,再更新出HR5,HR6。
从价格上来说：HR17B<HR6<HR5<HR3从质量稳定性上来说：HR17B<HR6<HR3=HR5从设计结构上来说：HR17B<HR3<HR5=HR6熔断体不同：HR17为RT15系列熔断器，HR3为RT0系列熔断体，HR5,HR6为NT系列熔断器。
我们重点来讲讲最常用的HR5,HR6的区别。
HR5,HR6熔断器式隔离开关区别HR5，是国家设计的标准产品，在HR6没有出现之前，HR5一直是作为最常用的熔断器式隔离开关使用。
HR6的出现，其实是要感谢“温州人的智慧”。
在HR5的基础上略作修改，把原本设计的绝缘胶板材料的顶盖，改成了塑料材料。
进一步缩减了成本。
所以文章前面说的价格和质量结构排序就是根据这个道理。
HR5质量做工上更好，HR6价格上占优势。
也正是因为价格的差异，会出现以HR6来“冒充”HR5的情况。
如何区分HR5和HR6呢？对客户来说，内部的设计其实我们也不怎么太了解。
因为材料性质的关系，我们只需要按盖子的颜色来区分就行。
红色盖子的，是HR6,黑色盖子的，是HR5。
总结一般情况下，现在卖的熔断器是隔离开关多为HR6，HR5。
因为价格的原因，经销商和配电厂家也多会选择HR6买卖。
如果对产品的质量要求很高，我们推荐HR5熔断器式隔离开关。
如果对价格比较敏感，我们推荐HR6熔断器式隔离开关。
当然，如果追求最低价格，可以考虑HR17，虽然现在用的比较少了。
HR3适应在各种结构的开关构和动力柜，BDL，BSL配电屏上的安装。
HR6系列熔断器式隔离开关
HR6-630 660 630 630 425 6300 5040 1890 1890 100 50
E-098
HR6-400/31 HR6-630/31 HR6-400/30II HR6-630/30II
开关电器类
续表 2
型号 最大预期峰值电流(kA) 配用NT熔断器尺码 污染等级 安装类别
HR6-160 100 00 3 Ⅲ
7 订货须知
订货单位须注明开关的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨 询我公司技术部门。
例如：HR6-400/30 660V熔断器电流315A 10台
E-099
HR6-250 100 1 3 Ⅲ
HR6-400 100 2 3 Ⅲ
HR6-630 100 3 3 Ⅲ
4.3 辅助开关额定电压交流380V，约定发热电流5A，使用类别为AC-15，额定工作功率300VA。
5 结构特征
开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座 上，灭弧室拆装方便，每个灭弧室都有内室和外室二部份，采用多片金属灭弧栅，增强了灭弧能力，提 高了触头寿命。
符合标准：GB 14048.3、IEC 60947-3。
2 型号及含义
HR 6-□/ □ □ Ⅱ 有“Ⅱ”表示红色上盖，无“Ⅱ”表示黑色上盖。 “0”表示无开合信号装置型； “1”表示带开合信号装置型(配有1只微动开关)； 极数(2、3) 约定发热电流(A) 设计代号 熔断器式隔离开关
3 主要参数及技术性能
E
4 主要参数及技术性能
4.1 开关与熔断体配用关系(见表1)。
表1
约定发热 电流(A)
熔断体 型号
160
人民电器 HR17B系列熔断器式隔离开关 产品说明书
145
360
81
162
50
φ11
142
全国统一客服热线: 400 898 1166
额定限制短路电流
50kA
额定工作 电 流l e
400V/AC-23B 40A 660V/AC-22B 32A
63A 50A
160A 100A
250A 200A
400A 315A
机 械 寿 命(次)
10000 8000 5000 3000 2000
电 寿 命(次)
3000 2000 1000
600
400
选型指南
HR17B 产品型号
40A 约定发热电流
2 极数代号
0 辅助代号
熔断器式隔离开关
40A 63A 160A 250A 400A 630A
2：二极 3：三极
“0”：无辅助微动开关 “1”：带1组辅助微动开关
主要技术数据
约 定 发 热 电 流I t h
40A
63A
160A 250A 400A
额 定 绝 缘 电 压U i
H R 1 7 B系 列 熔 断 器 隔 离 开 关
产品概述
HR17B系列熔断器式隔离开关可带负荷操作，适用于额定电流40A~630A,有2组、3组、4组之 分。既可挂装在母线上，也可安装在固定板上,并提供了上下端输入输出结构,带刀口引入及灭 弧装置。且开关罩上带有封闭的检测孔,内置信号开关、检测开关。可选配熔丝监测器,亦可做 刀开关使用。 产品符合：IEC 60947-3、GB/T 14048.3 标准。
315、355、400、425、500、630
HR17B-40~630A固定式外形与安装尺寸 EE
C
HR5熔断器式隔离开关
HR5系列熔断器式隔离开关，额定电压至交流660V，额定电流至630A，适用于有高短路电流的配电电路和电动机电路中，作为手动不频繁操作的开关、隔离开关和应急开关，并作电路保护之用，但一般不适用直接开关单台电动机。
本系列开关由三极底座、带嵌入式灭弧罩的上插座、下插座和可拆卸的盖组成，盖兼作手柄并在其背面卡装熔断体。
更换熔断体时可将盖从底座上卸下，以防触及带电部件。
底座两侧的片状弹簧使开关具有快速分、合功能。
产品外貌
z注：1）当开关用于电动机电路中，允许熔断体额定电流大于开关的额定工作电流，但连续负载电流应不超过开关的额定工作电流。
2）有熔断信号装置的开关应配用带熔断撞击器的熔断体。
熔断器式隔离开关设计
熔断器式隔离开关设计熔断器式隔离开关是一种常见的电气设备，其设计旨在提供电路的安全断开和隔离功能。
本文将详细介绍熔断器式隔离开关的设计原理、结构特点以及应用范围。
一、设计原理熔断器式隔离开关的设计原理基于熔断器和隔离开关的结合。
熔断器用于断开电路，在电流过载或短路情况下，熔断器内部的熔断元件会熔断，从而切断电路。
而隔离开关则用于隔离电路，将电路与外部环境完全隔离，以确保人员和设备的安全。
二、结构特点熔断器式隔离开关通常由熔断器、隔离开关和操作机构三部分组成。
1. 熔断器：熔断器是熔断器式隔离开关的核心组成部分。
它包括熔断器座、熔断器片和弹簧等。
熔断器座用于固定和连接熔断器片，熔断器片则是熔断器的熔断元件，它能够在电流过载或短路时迅速熔断。
弹簧则用于将熔断器片保持在正常工作位置。
2. 隔离开关：隔离开关用于隔离电路，确保电路与外部环境完全隔离。
它一般由可动触头和固定触头组成。
当隔离开关处于闭合状态时，电路通路完全连通；当隔离开关处于断开状态时，电路通路完全切断。
3. 操作机构：操作机构用于控制熔断器式隔离开关的闭合和断开。
一般采用手动操纵杆、电动机构或远程控制等方式。
通过操作机构，可以实现对熔断器式隔离开关的远程控制，提高了操作的便利性和安全性。
三、应用范围熔断器式隔离开关广泛应用于电力系统、工业控制系统以及住宅和商业建筑等场所。
1. 电力系统：在电力系统中，熔断器式隔离开关常用于配电系统的起始点和末端，用于对电路进行隔离和保护。
它可以快速切断电路，防止电流过载和短路对设备和人员造成危害。
2. 工业控制系统：在工业控制系统中，熔断器式隔离开关可以用于隔离设备或电路，以便进行检修、维护和排除故障。
它可确保工作人员在操作设备时的安全，并提供方便的操作控制。
3. 住宅和商业建筑：在住宅和商业建筑中，熔断器式隔离开关可以用于隔离电路，以确保人员和设备的安全。
它可以防止电路故障对建筑物和设备造成损害，并提供便利的操作控制。
熔断式隔离开关原理
熔断式隔离开关原理
熔断式隔离开关是一种常用的电气设备，用于在电路维修、检修或故障处理时切断电源。
其原理基于熔断器的作用。
熔断器是一种安装在电路中的保护装置，它由熔丝或熔断线组成。
当电路中发生过载或短路时，电流会急剧增大，超过熔丝或熔断线的额定电流容量，导致其熔断。
熔断后，熔丝或熔断线断开电路，将电流切断。
熔断器起到了过载保护和短路保护的作用，防止电路损坏和火灾发生。
熔断式隔离开关结合了熔断器和隔离开关的功能。
在正常情况下，熔断式隔离开关处于闭合状态，电路通路畅通，电流正常流动。
但当需要切断电源时，操作人员可以操作开关，将熔断丝或熔断线断开电路，实现电流的隔离。
熔断式隔离开关的优点在于，它既能隔离电路，进行维修和检修操作，又能提供过载和短路保护，保证电路的安全运行。
同时，熔断器的熔断机制可以及时响应异常电流，并迅速切断电源，防止电路损坏。
总之，熔断式隔离开关依靠熔断器的作用，在需要切断电源时实现电流的隔离。
它是一种重要的电气设备，保证了电路的安全维护和运行。
熔断器隔离开关负荷开关PPT演示课件
高压熔断器
▉ 高压熔断器的外观图形
22
高压熔断器
23
高压熔断器
24
高压熔断器
25
高压熔断器
26
高压熔断器
27
高压熔断器
28
高压熔断器
▉ 高压熔断器的作用和特点 熔断器是一种保护电器。它串联在电路中，当电路发
生短路或过负荷时，熔体熔断，切断故障电路使电气设 备免遭损坏，并维持电力系统其余部分的正常工作。
在带撞击器操作负荷开关的组合电器中，必须做到 转移电流试验。试验电流一般大于负荷开关额定电流， 它是负荷开关应能开断的最大电流。
45
2.负荷开关与熔断器的配合
负荷开关-限流熔断器组合电器的保护特性优势必须 在两者配合得当时才能体现出来。
下图示出了负荷开关-限流熔断器组合电器的配合， 我们将电流划分为四个区域：
31
高压熔断器
▉ 高压熔断器的工作原理和保护特性 熔断器串联在电路中使用，安装在被保护设备或线路
的电源侧。当电路中发生过负荷或短路时，熔体被过负 荷或短路电流加热，并在被保护设备的温度未达到破坏 其绝缘之前熔断，使电路断开，设备得到了保护。熔体 熔化时间的长短，取决于熔体熔点的高低和所通过的电 流的大小。熔体材料的熔点越高，熔体熔化就越慢，熔 断时间就越长。熔体熔断电流和熔断时间之间呈现反时 限特性，即电流越大，熔断时间就越短，其关系曲线称 为熔断器的保护特性，也称安秒特性，如图所示。
八单元：额定工作电流，A。 九单元：额定开断电流，kA。
42
负荷开关+熔断器组合电器
1.概述
目前我国的电力系统中大量使用断路器，而国外大
量使用负荷开关+限流熔断器组合电器。我国的电力系 统中断路器与组合电器的比例为5:1左右,其中断路器与 负荷开关之比为2.5：1,而国外电力系统中断路器与组 合电器的比例为1：5～6。
BMH1-630熔断器式隔离开关
BMH1-630熔断式隔离开关
主要技术参数：
1、额定绝缘电压：AC 800V
2、额定工作电压：AC 690V AC 400V
3、约定发热电流：630A
4、额定工作电流：400V时630A 690V时425A
5、使用类别：400V时为AC-20B、AC-21B、AC-22B、AC-23B
690V时为AC-20B、AC-21B、AC-22B
6、配用熔断体：熔断体应符合GB13539.1，推荐选用NT3系列有填料管式熔断器，熔断体
尺码3号管型。
熔断体额定电流（A）包括400V 315、355、400、425、500、630
690V 315、355、400、425
7、耐受冲击电压：相间、相对地8KV、每相断口间10KV
8、额定限制短路电流：当开关配以符合标准的熔断体，开关的额定限制短路电流值为
AC 690V 50KA（有效值）COS￠=0.25
9、操作性能当Ue=690V Ie=630A COS￠=0.65时
开关可接通与分断各200次，空载寿命800次共1000次
10、额定接通与额定分断能力。
HR6 熔断器式隔离开关
HR6 熔断器式隔离开关●产品介绍适用范围HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(45~62Hz)，约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。
符合标准：、IEC60947-3正常工作条件1.周围空气温度不高于+40℃，不低于-5℃。
2.安装地点的海拔不超过2000m。
3.湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
4.周围环境的污染等级为3级。
5.开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
结构特征1.开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。
静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部份，采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
型熔断体装在盖的内部，盖可沿支持件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体很方便。
底座上具有两组安装孔，能满足各种开关柜内及面板上安装的要求。
开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。
型号及含义HR6熔断器式隔离开关一：开关简介HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流400V和660V(45N~62Hz)，约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关、并作电路保护之用，但一般不作为直接开闭单台电动机之用。
开关符合IEC60947-3、标准。
二：型号及含义一些常见HR6熔断器式隔离开关规格型号有：HR6-160/3,HR6-250/3,HR6-630/3三：结构特征HR6熔断器式隔离开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器式隔离开关的主要特点
熔断器式隔离开关是将传统的熔断器、隔离器和开关结合为一体的熔断器组合电器，不仅可带负荷操作，而且限流特性明显，选择特性好，可以实现线路的最佳保护，可广泛应用于低压配电系统。
熔断器式隔离开关进行线路保护的优点
使用熔断器式隔离开关进行线路保护不仅具有熔断器的特点，还有以下优点: a.熔断器的时间一电流特性由熔体的性能决定，熔断器的时间一电流特性曲线更接近被保护回路的热承受能力特性曲线，具有较好的过电流保护效果。
b.熔断器式隔离开关可进行额定负荷下的开合操作。
c.虽然熔断器的熔体只具有一次开断功能，但采用熔断器式隔离开关可更换规格相同的熔体，再次投入运行非常简便。
d.熔断器式隔离开关在低压配电网络中可实现远距离监测功能。
配电线路特点和对保护电器的要求
配电系统通常有树干式和放射式两类，还有两者的混合系统。
一般树干式系统的干线较长，对保护电器要求较高，往往需要带选择性的保护电器。
配电线路可分为主干线、分干线和末端线路三种。
主干线是从变电所低压配电屏引出的馈电线路，当为树干式配电，干线容量很大时，通常使用母干线。
末端线路是直接连接用电设备，短路或接地故障时，要求瞬时切断电路，无选择性要求。
总结
通过对传统熔断器工作原理和电气性能的介绍，结合我国自行研制生产的以熔断器式隔离开关作为主保护元件的低压配电柜、动力配电箱等产品，说明了新型的熔断器组合电器凭借其本身突出的优点应该在供配电领域得到大量的使用，并必将得到设计、施工、供电部门和用户的认可。
目录
.1简介
.2低压保护装置的任务和选用
.3断路器
.▪非选择型断路器
.▪选择型断路器
.4熔断器
.5熔断器式隔离开关
.▪熔断器式隔离开关的主要特点
.▪熔断器式隔离开关进行线路保护的优点
.▪配电线路特点和对保护电器的要求
.6总结
简介
低压熔断器和低压断路器都是用于短路及过负荷保护的电气装置。
近些年来，我国的民用建筑电气设计较多采用断路器，而一些经济发达的国家对熔断器和断路器的采用却基本是各占一半，究其原因，我们做了一定的研究分析和归纳，对这两种保护装置的设计选用给出了一定的指导意见。
并介绍了低压熔断器式隔离开关的应用[1]。
低压保护装置的任务和选用
低压配电线路的过负荷和短路是各类电气设备运行过程中最常出现的故障，因此过负荷保护和短路保护就是低压配电线路保护装置的两大任务。
在对熔断器和断路器的设计选型时，应根据外界环境影响条件来加以区分，而人的行为能力是最主要的一个影响条件，对于小功率的终端支路如住宅楼内每套住宅设置的电源总断路器和照明、插座的支线断路器作为短路保护和过负荷保护是应该的，没有异议。
但在配电系统设计中对BA4和BAS类人员管理维护的工厂、企业和一些大型民用建筑、办公大楼、商场、超市、高层建筑的泵房、空调机房等，都采用断路器而不选用或很少选用熔断器作为电气保护装置的做法就值得讨论和商榷。
为了使低压配电系统的设计更为安全、经济、合理，现将熔断器和断路器的工作原理及使用范围作一较全面的对比，以供设计人员参考，合理选用熔断器和断路器[2]。
断路器
断路器结构复杂，用于短路保护的电磁式快速脱扣器和承担过负荷保护的双金属脱扣器是两个相互独立的装置。
非选择型断路器
主要优点：a.断路器因故障断开后，可手动复位，不必更换元件，但在切断大短路电流后需要维护。
b.有反时限特性的长延时脱扣器和瞬时电流脱扣器两段保护功能，分别作为过负荷和短路保护用。
c.带电操作机构时可实现遥控。
主要缺点：a.上下级非选择型断路器间难以实现选择性切断，故障电流较大时，很容易导致上下级断路器均瞬时断开。
b.运行可靠性较差。
c.运行维护成本较高。
d.部分断路器分断能力较小。
如额定电流较小的断路器装设在靠近大容量变压器出线位置时，会使整个系统的分断能力下降，现己有高分断能力的产品可以满足，但价格较高。
选择型断路器
主要优点：a.具有非选择型断路器上述各项优点。
b.具有多种保护功能，有长延时、短延时、瞬时和接地故障(包括零序电流和剩余电流)保护，分别实现过负荷、短路延时、短路瞬时动作及接地故障保护，保护灵敏度高，调节各种参数方便，容易满足配电线路各种保护要求。
C.现今产品多具有智能特点，除保护功能外，还有电量测量、故障记录，以及通信接口，实现配电装置及系统集中监控管理。
主要缺点：a.价格很高，因此只宜在配电线路首端和特别重要场所的分干线使用。
b.尺寸较大。
c.运行维护成本较高。
熔断器
主要优点：a.选择性好。
上下级熔断器的熔断体额定电流只要符合国标和工EC标准规定的过电流选择比为
1.6:1的要求，即上级熔断体额定电流不小于下级熔断体额定电流的1. 6倍，就视为上下级能选择性切断故障电流。
b.限流特性好，分断能力高。
在额定工作电压下，熔断器的分断能力可达到80 --120 kA。
相对于断路器来说，熔断
器的尺寸小，开断容量大，安装方便、使用灵活。
d.可靠性好。
熔断器组合电器相对于断路器，内部结构较简单，运行时可靠性高。
e.运行维护成本较低。
在发生短路、过负荷故障情况下，因熔断器组合电器起保护作用的是熔断器熔体，所以损坏的是熔断器的一个部件，只需更换熔断器部件即可，方便快捷;而断路器起保护作用的是内部脱扣器系统，损坏的是内部的脱扣器。
在连续几次故障情况下，熔断器组合电器损坏的依旧是熔体，而断路器此时己不能满足使用要求，必须更换新的断路器，耗时、麻烦。
所以综合比较熔断器组合电器的运行成本比断路器低得多。
主要缺点：a.因故障熔断器熔体熔断后必须更换。
b.保护功能单一，只有一段过电流反时限特性，过负荷、短路和接地故障都用此保护。

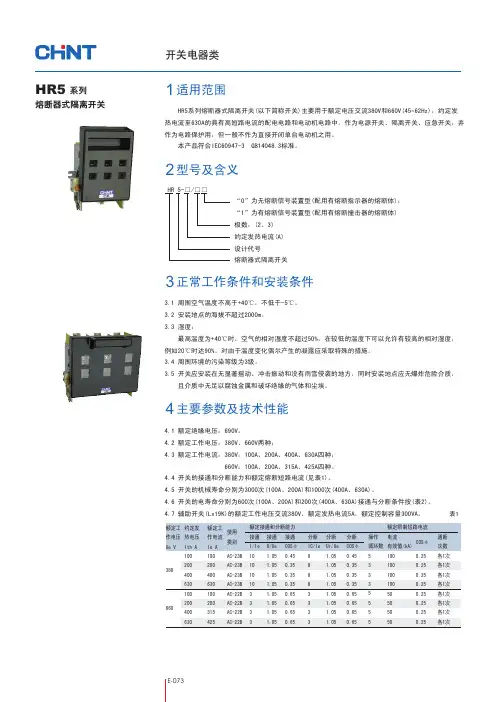

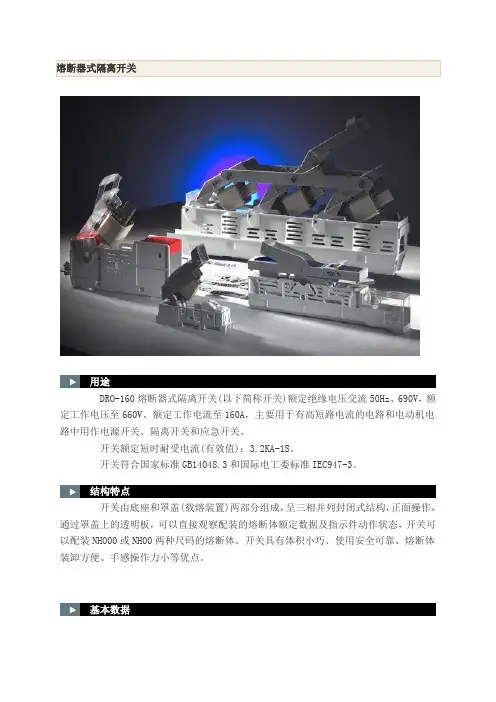

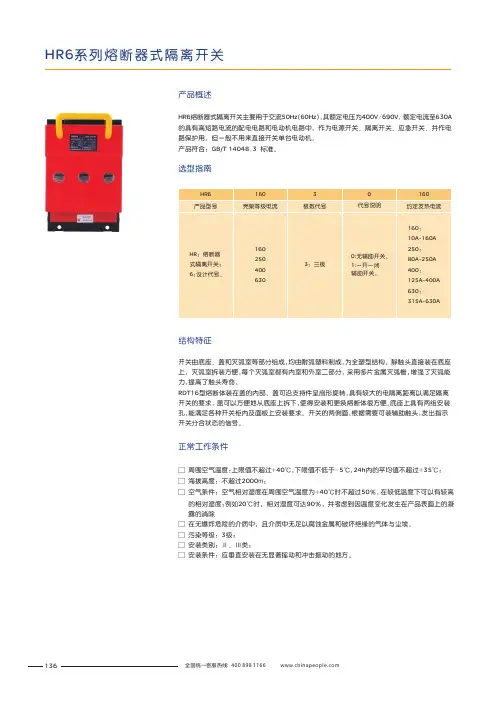

熔断器式隔离开关
编辑
熔断器式隔离开关的主要特点
熔断器式隔离开关是将传统的熔断器、隔离器和开关结合为一体的熔断器组合电器，不仅可带负荷操作，而且限流特性明显，选择特性好，可以实现线路的最佳保护，可广泛应用于低压配电系统。
熔断器式隔离开关进行线路保护的优点
使用熔断器式隔离开关进行线路保护不仅具有熔断器的特点，还有以下优点: a.熔断器的时间一电流特性由熔体的性能决定，熔断器的时间一电流特性曲线更接近被保护回路的热承受能力特性曲线，具有较好的过电流保护效果。
b.熔断器式隔离开关可进行额定负荷下的开合操作。
c.虽然熔断器的熔体只具有一次开断功能，但采用熔断器式隔离开关可更换规格相同的熔体，再次投入运行非常简便。
d.熔断器式隔离开关在低压配电网络中可实现远距离监测功能。
配电线路特点和对保护电器的要求
配电系统通常有树干式和放射式两类，还有两者的混合系统。
一般树干式系统的干线较长，对保护电器要求较高，往往需要带选择性的保护电器。
配电线路可分为主干线、分干线和末端线路三种。
主干线是从变电所低压配电屏引出的馈电线路，当为树干式配电，干线容量很大时，通常使用母干线。
末端线路是直接连接用电设备，短路或接地故障时，要求瞬时切断电路，无选择性要求。
总结
通过对传统熔断器工作原理和电气性能的介绍，结合我国自行研制生产的以熔断器式隔离开关作为主保护元件的低压配电柜、动力配电箱等产品，说明了新型的熔断器组合电器凭借其本身突出的优点应该在供配电领域得到大量的使用，并必将得到设计、施工、供电部门和用户的认可。
