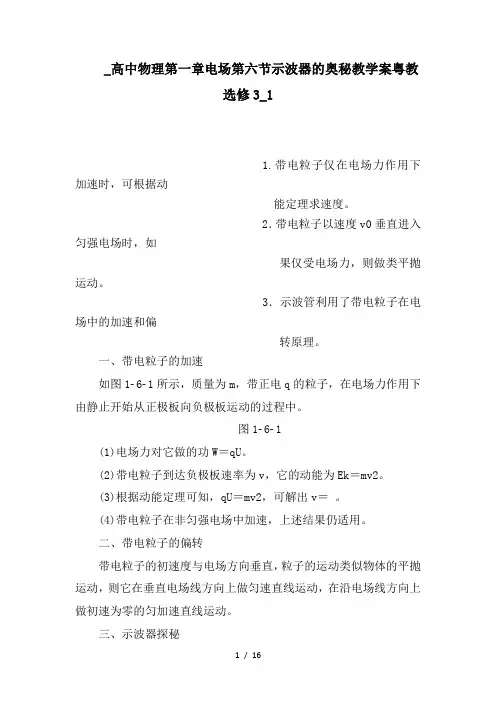

_高中物理第一章电场第六节示波器的奥秘教学案粤教选修3_1
_高中物理第一章电场第六节示波器的奥秘教学案粤教选修3_11.带电粒子仅在电场力作用下加速时，可根据动能定理求速度。
2．带电粒子以速度v0垂直进入匀强电场时，如果仅受电场力，则做类平抛运动。
3．示波管利用了带电粒子在电场中的加速和偏转原理。
一、带电粒子的加速如图161所示，质量为m，带正电q的粒子，在电场力作用下由静止开始从正极板向负极板运动的过程中。
图161(1)电场力对它做的功W＝qU。
(2)带电粒子到达负极板速率为v，它的动能为Ek＝mv2。
(3)根据动能定理可知，qU＝mv2，可解出v＝。
(4)带电粒子在非匀强电场中加速，上述结果仍适用。
二、带电粒子的偏转带电粒子的初速度与电场方向垂直，粒子的运动类似物体的平抛运动，则它在垂直电场线方向上做匀速直线运动，在沿电场线方向上做初速为零的匀加速直线运动。
三、示波器探秘1．结构如图162所示为示波管的结构图。
1．灯丝 2.阴极 3.控制极 4.第一阳极 5.第二阳极6．第三阳极 7.竖直偏转系统 8.水平偏转系统 9.荧光屏图1622．原理(1)发射电子：灯丝通电后给阴极加热，使阴极发射电子。
(2)形成亮斑：电子经过电场加速聚焦后形成一很细的电子束射出，电子打在荧光屏上形成一个小亮斑。
(3)控制位置：亮斑在荧光屏上的位置可以通过调节竖直偏转极与水平偏转极上的电压大小来控制。
1．自主思考——判一判(1)基本带电粒子在电场中不受重力。
(×)(2)带电粒子仅在电场力作用下运动时，动能一定增加。
(×)(3)带电粒子在匀强电场中偏转时，其速度和加速度均不变。
(×)(4)带电粒子在匀强电场中无论是直线加速还是偏转，均做匀变速运动。
(√)(5)示波管电子枪的作用是产生高速飞行的电子束，偏转电极的作用是使电子束发生偏转，打在荧光屏的不同位置。
高中物理 第一章 电场 第六节 示波器的奥秘学案 粤教
第六节 示波器的奥秘一、带电粒子的加速1．不计重力，带电粒子q 在静电力作用下，由静止开始加速，加速电压为U ，则它的末动能为12mv 2＝____＝____．2．不计重力，若带电粒子q 以与电场线平行的初速度v 0进入匀强电场，则qU ＝______________________．预习交流不计重力，在非匀强电场中，带电粒子q 在静电力作用下以初速度v 0进入该电场，qU ＝12mv 2－12mv 20还成立吗？ 二、带电粒子的偏转设偏转平行导体板长为l ，两板间距为d ，两板间电压为U 2．若质量为m 、带电荷量为q 的带电粒子垂直场强方向以速度v 0射入电场，则：粒子将做______________，如图所示．1．粒子在电场中的运动时间为t ＝________． 2．粒子在电场中的侧移距离为 y ＝12at 2＝________________＝12qU md （lv 0）2＝______________． 3．粒子偏转的角度tan θ＝__________＝qlU dmv 20． 三、示波器探秘 1．构造示波器的核心部件是________（如下图）它主要由________（由发射电子的灯丝和加速电极组成）、____________（一对X 偏转电极板和一对Y 偏转电极板组成）和________组成．2．原理灯丝被电源加热后，出现________发射，发射出来的电子经加速电场加速后，以很大的速度进入偏转电场．答案：一、1．W qU 2．12mv 2－12mv 20 预习交流：答案：成立 二、类平抛运动1．l v 02．12qE m ·t 2 ql 2U 2mdv 20 3．v y v 0三、1．示波管 电子枪 偏转电极板 荧光屏 2．热电子一、带电粒子在电场中的加速如图为一直线加速器，原理为在真空金属管中加上高频交变电场，从而使带电粒子获得极高的能量，你知道它的加速原理吗？如图所示，在P 板附近有一电子由静止开始向Q 板运动，则关于电子到达Q 板时的速度，下列解释正确的是（ ）．A ．两板间距离越大，加速的时间就越长，获得的速率就越大B ．两板间距离越小，加速度就越大，获得的速度就越大C ．与两板间距离无关，仅与加速电压U 有关D ．以上解释均不正确1．带电粒子在电场中的加速问题，主要有以下两种处理方法：（1）力和运动关系——牛顿第二定律：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做匀加（减）速直线运动．这种方法适用于匀强电场．（2）用功能观点分析：粒子只受电场力作用，动能变化量等于电场力做的功．即：qU ＝12mv 2（初速度为零时）；qU ＝12mv 2－12mv 20（初速度不为零时）这种方法既适用于匀强电场，也适用于非匀强电场． 2．带电粒子的重力是否忽略的问题若所讨论的问题中，带电粒子受到的重力远小于电场力，即mg ≤qE ，则可忽略重力的影响．一般说来：①基本粒子：如电子、质子、α粒子等除有说明或明确暗示以外，一般都不考虑重力（但并不忽略质量）．②带电粒子：如液滴、油滴、尘埃、小球等，除有说明或有明确暗示以外，一般都不能忽略重力．二、带电粒子在电场中的偏转如图所示为汤姆孙当年设计的阴极射线管，在电场作用下由阴极C 发出的阴极射线（电子流），通过A 和B 聚焦，从另一对电极D 和E 间的电场中穿过……他利用当时最先进的真空技术获得的高真空，终于使阴极射线在电场中发生了稳定的电偏转．你知道带电粒子在DE 间做什么性质的运动吗？如图所示，电子在电势差为U 1的加速电场中由静止开始运动，然后射入电势差为U 2的两块平行极板间的电场中，入射方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角变大的是（ ）．A ．U 1变大，U 2变大B ．U 1变小，U 2变大C ．U 1变大，U 2变小D ．U 1变小，U 2变小1．对粒子偏转角的讨论在图中，设带电粒子质量为m 、带电荷量为q ，以速度v 0垂直于电场线射入匀强偏转电场，偏转电压为U 1．若粒子飞出电场时偏角为θ，则tan θ＝qU 1lmv 20d．①（1）若不同的带电粒子是从静止经过同一加速电压U 0加速后进入偏转电场的，则由动能定理有：qU 0＝12mv 20②由①②式得：tan θ＝U 1l2U 0d③由③式可知，粒子的偏角与粒子的q 、m 无关，仅决定于加速电场和偏转电场．即不同的带电粒子从静止经过同一电场加速后进入同一偏转电场后，它们在电场中的偏转角度总是相同的．（2）粒子从偏转电场中射出时的偏距 y ＝12at 2＝12·qU 1dm ·（lv 0）2，作粒子速度的反向延长线，设交于O 点，O 点与电场边缘的距离为x ，则x ＝ytan θ＝qU 1l 22dmv 20qU 1l mv 20d＝l 2④ 由④式可知，粒子从偏转电场中射出时，就好像是从极板间的l /2处沿直线射出一样．2．示波管的原理（1）如下图所示为示波管的结构图．1．灯丝 2．阴极 3．控制极 4．第一阳极 5．第二阳极 6．第三阳极 7．竖直偏转系统 8．水平偏转系统 9．荧光屏（2）原理：灯丝通电后给阴极加热，使阴极发射电子．电子经阳极和阴极间的电场加速聚集形成一个很细的电子束射出，电子打在管底和荧光屏上，形成一个小亮斑．亮斑在荧光屏上的位置可以通过调节竖直偏转极与水平偏转极上的电压大小来控制．如果加在竖直极板上的电压是随时间正弦变化的信号，并在水平偏转板上加上适当的偏转电压，荧光屏上就会显示出一条正弦曲线．1．下列粒子从初速度为零的状态经过电压为U 的电场加速后，粒子速度最大的是（ ）．A ．质子（11H ）B ．氘核（21H ）C ．氦核（42He ）D ．钠离子（Na ＋）2．如图所示为示波管中电子枪的原理示意图，示波管内被抽成真空，A 为发射热电子的阴极，K 为接在高电势点的加速阳极，A 、K 间电压为U ．电子离开阴极时的速度可以忽略．电子经加速后从K 的小孔中射出的速度大小为v ．下面的说法中正确的是（ ）．A ．如果A 、K 间距离减半而电压仍为U 不变，则电子离开K 时的速度变为2vB ．如果A 、K 间距离减半而电压仍为U 不变，则电子离开K 时的速度为v 2C ．如果A 、K 间距离保持不变而电压减半，则电子离开K 时的速度变为v2D ．如果A 、K 间距离保持不变而电压减半，则电子离开K 时的速度为22v 3．如图所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子射入速度变为原来的两倍，而电子仍从原来位置射入，且仍从正极板边缘飞出，则两极板间距离应变为原来的（ ）．A ．2倍B ．4倍C ．12D ．144．两平行金属板间有匀强电场，不同的带电粒子都以垂直于电场线方向飞入该电场，要使这些粒子经过匀强电场后有相同大小的偏转角，则它们应具备的条件是（不计重力作用）（ ）．A ．有相同的初动能和相同的荷质比B ．有相同的初动量和相同的荷质比C ．有相同的初速度和相同的荷质比D ．只要有相同的荷质比就可以5．让质子和氘核的混合物沿与电场垂直的方向进入匀强电场，要使它们最后的偏转角相同，这些粒子进入电场时必须具有相同的（ ）．A ．初速度B ．初动能C ．加速度D ．无法确定答案：活动与探究1：答案：带电粒子在电场力作用下不断被加速．迁移与应用1：C 解析：由qU ＝12mv 2知v ＝2qUm，v 仅与U 有关．活动与探究2：答案：类平抛运动．迁移与应用2：B 解析：设带电粒子经U 1加速后速度为v 0，经偏转电场U 2偏转后射出时侧向速度为v y ．电子在加速电场中qU 1＝12mv 2在偏转电场中v y ＝at ＝qU 2md ·l v 0 所以偏转角tan θ＝v y v 0＝U 2l2U 1d显然，要使θ变大，可使U 1减小、U 2增大，故只有B 正确．当堂检测 答案：1．A 解析：由qU ＝12mv 2得v ＝2qU m ，所以荷质比qm越大的带电粒子获得的速度越大，故A 正确．2．D 解析：由动能定理qU ＝12mv 2得v ＝2qUm，带电粒子的速度v 与U 成正比，与A 、K 间距离无关，故D 正确．3．C 解析：第1次射入时初速度为v 0，板间距为d ，则有l ＝v 0t ，d ＝12qU md·t 2可得d＝qUl 22mv 20，当初速度v ＝2v 0时，d ′＝d 2，C 项正确． 4．C 解析：设金属板长为L ，两板间电压为U ，板间距为d ，粒子进入电场时速度为v ，在电场中运动时间为t ＝L v ，在离开电场时沿电场线方向上的速度为v y ，则v y ＝at ＝qU md ·Lv．所以带电粒子离开电场时与原方向v 的夹角θ，即偏转角，如图所示．tan θ＝v y v ＝qULmdv2显然A、B、D项错误，C正确．5．B 解析：带电粒子在电场中发生偏转时，偏转角θ满足tan θ＝qULmv20d，质子和氘核所带电荷量相同，因此，只要初动能相同，θ角就相同．。
物理粤教版选修3-1学案：知识导学 1-6-示波器的奥秘
第六节示波器的奥秘问题探究示波器有什么样的奥秘能够将“电信号”转换为“光信号”,从而在荧光屏上直观地显示信号的强弱?自学导引1.常用电子示波器的内部核心部件是示波管,示波管由_____________、_____________和_____________组成.答案:电子枪偏转电极荧光屏2.若要调节荧光屏上亮斑的亮度,需要调节_____________、_____________等;若要上下移动荧光屏上的亮斑或图线,则应调节_____________;若要左右移动荧光屏上亮点或图线,则应调节_________________;若改变图线在水平方向上的范围,则应调节_____________;若改变图线在竖直方向上的范围,则应调节_____________.答案:辉度旋钮聚焦调节旋钮垂直位移旋钮水平位移旋钮X增益旋钮Y增益旋钮3.示波器并不神秘,它的基本原理是带电粒子在电场中的_____________和____________.答案:加速偏转疑难剖析示波器面板和操作方法【例1】如图1-6-1所示为示波器面板,屏上显示的是一亮度较低、线条较粗且模糊不清的波形.图1-6-1(1)若要增大显示波形的亮度,应调节______________旋钮;(2)若要使屏上波形线条变细且边缘清晰,应调节______________旋钮.(3)若要将波形曲线调至屏中央,应调节______________与______________旋钮.解析:(1)逆时针旋转辉度旋钮时,可降低屏上亮斑亮度;顺时针旋转辉度旋钮,可增强屏上亮斑的亮度.现要求调亮该波形线条,则应该顺时针旋转辉度旋钮.(2)旋转聚焦旋钮和辅助聚焦旋钮,二者配合使用可调节亮斑达到最小,图线线条清晰.(3)旋转垂直位移旋钮可调节亮斑的上下位置,旋转水平位移旋钮可调节亮斑左右位置.因此要将波形曲线调至中央,则要调节垂直位移旋钮和水平位移旋钮.答案:(1)辉度(2)聚焦(3)垂直位移水平位移正确运用动力学方法和功能关系解决带电粒子的加速和偏转问题【例2】如图162所示，离子发生器发射出一束质量为m、电荷量为q的离子，从静止经加速电压U1加速后，获得速度v0，并沿垂直于电场线方向射入两平行板中央，受偏转电压U2作用后，以速度v离开电场.已知平行板长为l，两板间距离为d，求：图1-6-2（1）v 0的大小；（2）离子在偏转电场中运动的时间t ；（3）离子在偏转电场中受到的电场力的大小F ；（4）离子在偏转电场中的加速度；（5）离子在离开偏转电场时的横向速度v y；（6）离子在离开偏转电场时的速度v 的大小；（7）离子在离开偏转电场时的横向偏移量y；（8）离子离开电场时的偏转角θ的正切值t a n θ.解析：（1）不管加速电场是不是匀强电场，W =qU都适用，所以由动能定理得： 20121mv qU =所以mqU v 102=. （2）由于偏转电场是匀强电场，所以离子的运动类似平抛运动.即水平方向做速度为v 0的匀速运动；竖直方向做初速度为零的匀加速直线运动. 在水平方向102qU m l v l t ==. （3）dqU qE F d U E 22===. （4）m dqU m F a 2==. （5）121222mU q dl U qU m l md qU at v y =∙==. （6）1222221222024U m d U ql U qd v v v y +=+=. （7）1221222422121dU U l qU m l md qU at y =∙==（和带电粒子q 、m 无关，只取决于加速电场和偏转电场）.（8）121120222tan dU lU qU m mU q d l U v v y=∙==θ（和带电粒子q 、m 无关，只取决于加速电压和偏转电压).温馨提示：该题只需要分清带电粒子在电场中的类型，是加速或者偏转，运用类平抛运动的知识进行分解.拓展迁移根据物理学动力学知识可知,物体的运动性质由其受力情况与运动初状态之间的关系决定.当物体所受到恒定的合外力与运动速度方向不共线时,则物体做匀变速曲线运动.此时可以将该曲线运动分解处理.而各方向上的分运动性质仅决定于各分运动方向上的力与速度之间的关系,因此匀变速曲线运动的各分运动之间在运动性质上互不影响,我们称之为运动具有独立性.示波管是示波器的核心部件,它由电子枪、偏转电极、荧光屏等组成.如图163所示,在示波管内部垂直地安装了两对电极,它们使通过其中的电子在水平方向、竖直方向分别发生偏转.在示波管的荧光屏上以荧光屏的中心为坐标原点,建立直角坐标系XOY.试根据运动的独立性规律思考:为了使电子枪射出的电子束在坐标系第Ⅰ象限内P点产生亮斑,那么示波管中的两对电极将应该加怎样的极性（）①极板X应带正电②极板X′应带正电③极板Y应带正电极板Y′应带正电A.①③B.C.②③D.图1-6-3解析:电子在偏转电极区外做直线运动,在偏转电极区内做匀变速曲线运动.运用运动分解的方法处理电子在偏转电极区内所做的匀变速曲线运动.电子在分运动方向上所做的运动相互独立.为了使电子能到达荧光屏上第Ⅰ象限内,除沿中心线的运动外,电子水平方向还应向X 方向发生偏转,因此在电极XX′上应加由X到X′的电场,此时极板X带正电;为了使电子在竖直方向上沿Y方向发生偏转,在电极YY′上应加由Y到Y′的电场,此时Y极板带正电.答案:A。
广东省广州市高中物理 第一章 电场 第六节 示波器的奥秘 粤教版选修3-1
tan
qUL mdv02
（3）侧向位移与偏向角： y
L
tan
2
（4）侧向速度：
qUL vy mdv0
示波管的构造及功能
1、电子枪：发射并加速电子 2、竖直偏转电极：使电子束竖直偏转（加信号电压） 3、水平偏转电极：使电子束水平偏转（加扫描电压） 4、荧光屏：显示图象
典型例题
如图所示，电子在电势差为U1的加速电场中由静 止开始运动，然后射入电势差为U2的两块平行金 属板间的电场中，方向与极板平行，整个装置处在 真空中，重力可忽略不计，在满足电子能射出平行 板区的条件下，下述四种情况中，一定能使电子偏 转角增大的是：( ) A、U1变大，U2变大 B、U1变小，U2变大 C、U1变大，U2变小 D、U1变小，U2变小
二.水平偏转的最高点
例2：一带电粒子以竖直向上的初速度v自A点 进入场强为E、方向水平向右的匀强电场，粒 子受到的电场力大小等于重力，当粒子到达B 点时，速度大小等于v，但方向变为水平，求 A、B之间的电势差等于多少？从A到B所经历 的时间为多少？
B
E
A v0
E
2、带电粒子的偏转：
L
带电粒子作类平抛运动：
+++ ++
在平行于极板的方
v0
+
向做匀速直线运动：
y
L v0t
-- - - -
在垂直于极板的方向做初速为零的匀加速
直线运动：
y 1 at 2 2
a F qU m md
（1）侧向位移： （偏移量）
qUL2 y 2mdv02
（2）偏向角：
二.典型例题 【例题2】下列粒子从初速度为零的状态经过加 速电压为U的电场后，哪种粒子的速率最大[ ]

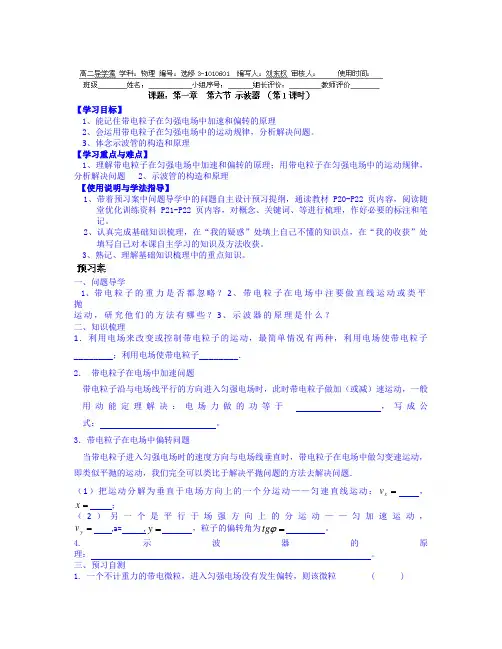

粤教版高中物理选修(31)1.6《示波器的奥秘》word导学案
