浅谈车载网络为了在提高性能与控制线束数量之间寻求一种有效的解决途径,在20世纪80年代初,出现了一种基于数据网络的车内信息交互方式——车载网络。

车载网络采取基于串行数据总线体系的结构,最早的车载网络是在UART(Universal Asynchronous Receiver/Transmitter)的基础上建立,如通用汽车的E&C、克莱斯勒的CCD等车载网络都是UART在汽车上的应用实例。

由于汽车具有强大的产业背景,随后车载网络由借助通用微处理器/微控制器集成的通用串行数据总线,逐渐过渡到根据汽车具体情况,在微处理器/微控制器中定制专用串行数据总线。

20世纪90年代中期,为了规范车载网络的研究设计与生产应用,美国汽车工程师协会(SAE)下属的汽车网络委员会按照数据传输速率划分把车载网络分为Class A、Class B、Class C三个级别:Class A的数据速率通常低于20Kbps,如LIN,主要用于车门控制、空调、仪表板;Class B的数据速率为10Kbps~125Kbps,如低速CAN(ISO 11898),主要是事件驱动和周期性的传输;Class C的数据速率为125Kbps~1Mbps,如高速CAN(ISO898),主要用于引擎定时、燃料输送、ABS等需要实时传输的周期性参数。

拥有更高传输速率的MOST和FlexRay主要适用于音视频数据流的传输。

目前与汽车动力、底盘和车身密切相关的车载网络主要有CAN、LIN和FlexRay。

从全球车载网络的应用现状来看,通过20多年的发展,CAN已成为目前全球产业化汽车应用车载网络的主流。

CAN,全称为“Controller Area Network”,即控制器局域网,CAN 数据总线又称为CAN—BUS总线,20世纪80年代初由德国Bosch 公司开发,作为一种由ISO定义的串行通讯总线,其通信介质可以是双绞线、同轴电缆或光导纤维。

can总线的常用波特率

can总线的常用波特率

can总线的常用波特率CAN总线是一种常用的通信协议,广泛应用于汽车、工业控制、航空航天等领域。

在CAN总线中,波特率是一个重要参数,它决定了数据传输的速率和可靠性。

本文将介绍CAN总线的常用波特率及其应用。

一、CAN总线简介CAN(Controller Area Network)总线是一种串行通信协议,最初由德国Bosch公司开发,用于车载网络系统。

CAN总线采用差分信号线传输数据,具有抗干扰能力强、可靠性高的特点,被广泛应用于汽车和工业控制领域。

二、CAN总线的波特率波特率是指在单位时间内传输的数据位数,通常用bps(bit per second)表示。

在CAN总线中,常用的波特率有以下几种:1. 10kbps(千位每秒):这是最低的波特率,适用于数据传输要求不高的应用场景,如汽车中的低速通信。

2. 100kbps:这是较低的波特率,适用于大部分汽车和工控系统中的通信需求。

3. 250kbps:这是一种中等波特率,适用于一些对实时性要求较高的应用,如发动机控制、传感器数据传输等。

4. 500kbps:这是一种较高的波特率,适用于一些对实时性要求更高的应用,如车身控制系统等。

5. 1Mbps(兆位每秒):这是最高的波特率,适用于一些对数据传输速率要求非常高的应用,如高速数据采集系统。

三、CAN总线波特率的选择选择合适的波特率对于CAN总线的正常工作非常重要。

波特率过低会导致数据传输速率慢,影响实时性;波特率过高则会增加通信的复杂性和成本。

在选择波特率时,需要考虑以下几个因素:1. 数据传输速率要求:根据具体应用的实时性需求和数据量大小,选择合适的波特率。

2. 网络拓扑结构:CAN总线可以采用多主机或者多从机的网络拓扑结构,不同的拓扑结构对波特率的要求也不同。

3. 电缆长度和传输距离:长距离传输需要较低的波特率,而短距离传输可以选择较高的波特率。

4. 抗干扰能力:较高的波特率对干扰更为敏感,如果环境中存在较强的电磁干扰,应选择较低的波特率。

汽车CAN总线详细教程

汽车CAN总线详细教程

◆1992年,CIA(CAN in Automation)用户组织成立,之 后制定了第一个CAN应用层“CAL”。 ◆ 1994年开始有了国际CAN学术年会(ICC)。 ◆ 1994年美国汽车工程师协会以CAN为基础制定了 SAEJ1939标准,用于卡车和巴士控制和通信网络。 ◆ 到今天,几乎每一辆欧洲生产的轿车上都有CAN;高级客 车上有两套CAN,通过网关互联;1999年一年就有近6千万个 CAN控制器投入使用;2000年销售1亿多CAN的芯片;2001 年用在汽车上的CAN节点数目超过1亿个 。 ◆ 但是轿车上基于CAN的控制网络至今仍是各大公司自成系 统,没有一个统一标准。
(6)通信速率最高可达1MB/s(此时距离最长40m)。
(7)节点数实际可达110个。
(8)采用短帧结构,每一帧的有效字节数为8个。
(9)每帧信息都有CRC校验及其他检错措施,数据出错率极低。
(10)通信介质可采用双绞线,同轴电缆和光导纤维,一般采用 廉价的双绞线即可,无特殊要求。
(11) 节点在错误严重的情况下,具有自动关闭总线的功能,切 断它与总线的联系,以使总线上的其他操作不受影响。
带有三个中央控制单元和总线系统的车
带有三个中央控制单元的CAN驱动网络
车用网络发展原因
电子技术发展----线束增加 线控系统(X-BY-WIRE) 计算机网络的广泛应用 智能交通系统的应用
汽车发展带来的问题
(1)汽车电子技术的发展汽车上电子装置越来 越多汽车的整体布置空间缩小
(2)传统电器设备多为点到点通信导致了庞大 的线束
(3)大量的连接器导致可靠性降低。 粗大的线束与汽车中有限的可用空间之间的矛
盾越来越尖锐,电缆的体积、可靠性和重量成为越 来越突出的问题,而且也成为汽车轻量化和进一步 电子化的最大障碍,汽车的制造和安装也变得非常 困难。 (4)存在冗余的传感器。

汽车CAN总线详解

汽车CAN总线详解

汽车CAN总线详解概述CAN(Controller Area Network)总线协议是由 BOSCH 发明的⼀种基于消息⼴播模式的串⾏通信总线,它起初⽤于实现汽车内ECU之间可靠的通信,后因其简单实⽤可靠等特点,⽽⼴泛应⽤于⼯业⾃动化、船舶、医疗等其它领域。

相⽐于其它⽹络类型,如局域⽹(LAN, Local Area Network)、⼴域⽹(WAN, Wide Area Network)和个⼈⽹(PAN, Personal Area Network)等,CAN 更加适合应⽤于现场控制领域,因此得名。

CAN总线是⼀种多主控(Multi-Master)的总线系统,它不同于USB或以太⽹等传统总线系统是在总线控制器的协调下,实现A节点到B节点⼤量数据的传输,CAN⽹络的消息是⼴播式的,亦即在同⼀时刻⽹络上所有节点侦测的数据是⼀致的,因此⽐较适合传输诸如控制、温度、转速等短消息。

CAN起初由BOSCH提出,后经ISO组织确认为国际标准,根据特性差异⼜分不同⼦标准。

CAN国际标准只涉及到 OSI(开放式通信系统参考模型)的物理层和数据链路层。

上层协议是在CAN标准基础上定义的应⽤层,市场上有不同的应⽤层标准。

发展历史1983年,BOSCH开始着⼿开发CAN总线;1986年,在SAE会议上,CAN总线正式发布;1987年,Intel和Philips推出第⼀款CAN控制器芯⽚;1991年,奔驰 500E 是世界上第⼀款基于CAN总线系统的量产车型;1991年,Bosch发布CAN 2.0标准,分 CAN 2.0A (11位标识符)和 CAN 2.0B (29位标识符);1993年,ISO发布CAN总线标准(ISO 11898),随后该标准主要有三部分:ISO 11898-1:数据链路层协议ISO 11898-2:⾼速CAN总线物理层协议ISO 11898-3:低速CAN总线物理层协议注意:ISO 11898-2和ISO 11898-3物理层协议不属于 BOSCH CAN 2.0标准。

《汽车车载网络技术详解 第2版》课件 第3章 常用车载网络系统的结构与原理

《汽车车载网络技术详解 第2版》课件 第3章  常用车载网络系统的结构与原理
lan用于汽车与can相似主要是为了方便车载各电控单元间进行的各种数据交换以达到对汽车性能的精确高速控制减少配线的目的1lan的传输介质最常见的lan的类型是采用同轴电缆的总线型树形网络当然也可以选择采用双绞线同轴电缆甚至光纤的环形网
汽车检修技能提高教程从书
汽车车载网络 技术详解
目录
前言 第1章 车载网络系统基础知识 第2章 CAN总线传输系统 第3章 常用车载网络系统的结构与原理 第4章 光学总线系统 第5章 以太网与FlexRay总线 第6章 丰田汽车多路传输系统 第7章 奥迪大众车系车载网络系统 第8章 通用车系车载网络系统 第9章 本田多路集成控制系统 第10章 汽车车载网络系统检修
VAN互补数据对干扰的消除
2.电压水平
VAN互补数据对的信号形式
示波器显示的VAN信号
互补数据对形式的VAN信号
VAN信号接收-传输电路
VAN信号的接收过程
VAN信号的传输过程
3.诊断
VAN的物理层具备容错能力,因为它有3个共 用模式的比较器。这3个比较器用来将DATA 和DATAB与参照电压进行比较,以确定是否 存在故障
VAN入口的3个比较器
4.休眠/唤醒 VAN的物理层管理VAN数据总线的休眠/唤醒机制,为了实现这 种机制,VAN数据总线的线路接口提供3个主要接头以便完成以 下功能:
①主导由顾客操作引起的网络唤醒(例如:车辆解锁);
②检测由另一个电脑造成的网络唤醒和允许正常功能运行;
③车辆从休眠状态解除情况下再次转入休眠状态。
9.VAN数据总线系统签收回复
VAN数据总线系统的签收回复是由数据发送 者激活和实现的。如果最后一个请求与一个 确切的电控单元相连接(“点对点”模式), 它将激活签收回复命令。

关于车载开发的专业词汇

关于车载开发的专业词汇

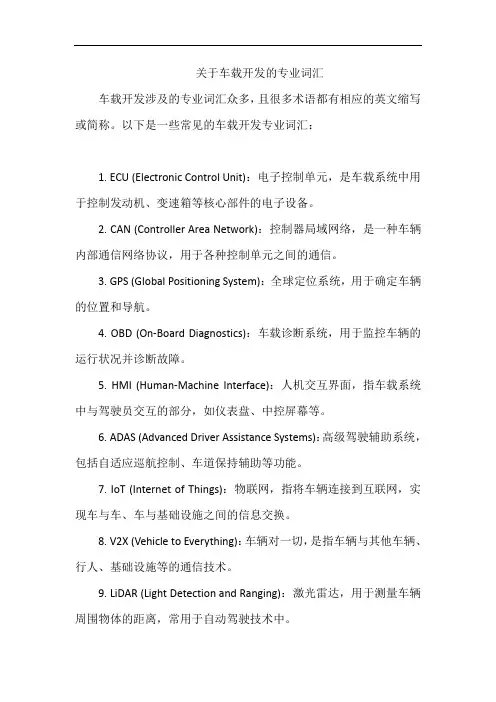

关于车载开发的专业词汇车载开发涉及的专业词汇众多,且很多术语都有相应的英文缩写或简称。

以下是一些常见的车载开发专业词汇:1. ECU (Electronic Control Unit):电子控制单元,是车载系统中用于控制发动机、变速箱等核心部件的电子设备。

2. CAN (Controller Area Network):控制器局域网络,是一种车辆内部通信网络协议,用于各种控制单元之间的通信。

3. GPS (Global Positioning System):全球定位系统,用于确定车辆的位置和导航。

4. OBD (On-Board Diagnostics):车载诊断系统,用于监控车辆的运行状况并诊断故障。

5. HMI (Human-Machine Interface):人机交互界面,指车载系统中与驾驶员交互的部分,如仪表盘、中控屏幕等。

6. ADAS (Advanced Driver Assistance Systems):高级驾驶辅助系统,包括自适应巡航控制、车道保持辅助等功能。

7. IoT (Internet of Things):物联网,指将车辆连接到互联网,实现车与车、车与基础设施之间的信息交换。

8. V2X (Vehicle to Everything):车辆对一切,是指车辆与其他车辆、行人、基础设施等的通信技术。

9. LiDAR (Light Detection and Ranging):激光雷达,用于测量车辆周围物体的距离,常用于自动驾驶技术中。

10. UI (User Interface):用户界面,指车载系统中供用户操作的界面设计。

11. UX (User Experience):用户体验,指用户在使用车载系统时的感受和体验。

12. API (Application Programming Interface):应用程序编程接口,用于车载系统中不同软件组件之间的通信。

13. SDK (Software Development Kit):软件开发工具包,提供给开发者用于创建车载应用的工具集。

can接口功能描述

can接口功能描述

can接口功能描述【导言】CAN(Controller Area Network,控制器局域网)是一种常用于车载通信系统中的串行总线通信协议,其作用是连接车辆内部的电子设备,实现数据的传输和控制。

CAN接口是汽车电子系统中常用的接口之一,它广泛应用于车辆的信息传输、故障诊断、以及车辆控制等方面。

本文将对CAN接口的功能进行全面、生动的描述,并提供一些指导意义的内容。

【一、CAN接口的功能】1. 数据传输:CAN接口可以实现车辆内部各个电子设备之间的数据传输,包括车身控制单元、发动机控制单元、传感器、执行器等设备。

通过CAN接口,这些设备可以相互交换信息,实现车辆功能的协调和联动。

2. 故障诊断:CAN接口的另一个重要功能是实现车辆的故障诊断。

通过CAN接口,车辆内部的各个电子设备可以向诊断工具发送故障码和状态信息,以便进行故障诊断和修复。

这大大提高了车辆维修的效率和准确性。

3. 车辆控制:CAN接口可以实现车辆的远程控制,通过CAN总线可以向车辆的各个电子设备发送指令,从而实现车辆的控制和操作。

例如,发动机控制单元可以通过CAN接口控制发动机的启停、调速等操作,提高驾驶的便利性和安全性。

4. 数据采集和监测:CAN接口可以从车辆内部的各个传感器中获取数据,并将这些数据传输给电子控制单元进行处理。

通过CAN接口,可以实时监测车辆的各项指标,如车速、油耗、刹车状态等,为驾驶员提供准确和及时的信息。

5. 网络管理:CAN接口还可以实现车辆内部的网络管理,包括节点地址分配、数据的优先级控制和冲突检测等。

通过CAN接口的网络管理功能,可以确保数据的传输准确和稳定性,提高整个车载系统的可靠性。

【二、CAN接口的应用领域】1. 汽车行业:CAN接口是汽车电子系统中最常用的接口之一。

它被广泛应用于车辆的电控系统、信息娱乐系统、安全系统等方面。

通过CAN接口,车辆内部的各个电子设备可以互相通信和协作,为驾驶员提供更多的功能和便利。

车载网络系统(汽车电子控制技术)

车载网络系统(汽车电子控制技术)

4)诊断系统总线协议标准是为了满足OBDⅡ(ON Board Diagnose)、OBD Ⅲ或E-OBD(European-On Board Diagnose)标准。
5)多媒体系统总线协议标准分为三种类型,分别是低速、高 速和无线,对应SAE的分类相应为:IDB-C(Intelligent Data BUS-CAN)、IDB-M(Multimedia)和IDB-Wireless。
数据总线原则上用一条导线就足以满足功能要求了,但通常 总线系统上还是配备了第二条导线,信号在第二条导线上按相 反顺序传送的,可有效抑制外部干扰。
10.2 控制器局域网
10.2.1 CAN的基本知识
1.CAN工作原理
当CAN 总线上的一个节点发送数据时,它以报 文形式广播给网络中所有节点,对每个节点来说, 无论数据是否是发给自己的,都对其进行接收, 每组报文开头的11位字符为标识符 (CAN2.0A),定义了报文的优先级,这种报文 格式称为面向内容的编址方案。在同一系统中标 识符是唯一的,不可能有两个节点发送具有相同 标识符的报文。当一个节点要向其它节点发送数 据时,该节点的CPU 将要发送的数据和自己的标 识符传送给本节点的CAN芯片,并处于准备状态, 当它收到总线分配时,转为发送报文状态。
(10)车载网络传 输的基本原理 车载 网络系统由多个控制 单元组成,控制单元 通过收发器(发射/ 接收放大器)并联在 总线导线上,所有控 制单元的地位均相同, 也称之为多主机结构, 如图10-4所示,数 据交换是按顺序连续 完成的。
图10-4 车载CAN网络系统的总线连接图
数据总线是车内电子装置中的一个独立系统,用于在连接的 控制单元之间进行数据交换,如果数据传输总线系统出现故障, 故障就会存入相应的控制单元故障存储器内,可以用诊断仪读 出这些故障。控制单元拥有自诊断功能,通过自诊断功能,还 可识别出与数据传输总线相关的故障。诊断仪读出数据传输总 线故障记录后,可按这些数据准确地查寻故障,控制单元内的 故障记录用于初步确定故障,还可用于读出排除故障后的无故 障说明。

CAN的工作原理

CAN的工作原理

CAN的工作原理CAN(Controller Area Network)是一种广泛应用于汽车电子控制系统的通信协议,它的工作原理是通过一种高效的串行通信方式来实现多个电子控制单元(ECU)之间的数据传输。

本文将从引言概述、正文内容和结尾总结三个部份来详细阐述CAN的工作原理。

引言概述:CAN是一种被广泛应用于汽车电子控制系统的通信协议,它的浮现极大地促进了汽车电子化的发展。

CAN的工作原理基于一种高效的串行通信方式,通过在总线上传输数据帧来实现多个ECU之间的数据交换。

下面将详细介绍CAN的工作原理。

正文内容:一、物理层1.1 传输介质:CAN协议可以使用两种传输介质,即双绞线和光纤。

双绞线是最常见的传输介质,它具有成本低、抗干扰能力强等优点,适合于大多数汽车电子控制系统。

而光纤传输介质具有传输速度快、抗干扰能力更强等优点,适合于高速数据传输场景。

1.2 总线结构:CAN总线采用了一种主从结构,其中一个ECU扮演主节点的角色,负责控制总线上的数据传输,其他ECU作为从节点,接收和发送数据。

1.3 电气特性:CAN总线的电气特性是保证数据传输可靠性的重要因素之一。

CAN总线采用差分信号传输,即CAN_H和CAN_L两个信号线,通过CAN收发器将数据转换为差分信号进行传输,从而提高了抗干扰能力。

二、数据链路层2.1 帧结构:CAN数据帧由四个部份组成,分别是起始位、帧类型位、数据位和校验位。

起始位用于同步传输,帧类型位标识数据帧还是远程帧,数据位用于传输实际数据,校验位用于检测数据传输过程中的错误。

2.2 帧ID:CAN数据帧的帧ID用于标识数据的发送和接收对象。

帧ID由11位或者29位组成,其中11位的帧ID用于标识标准帧,29位的帧ID用于标识扩展帧。

2.3 确认机制:CAN协议采用了一种基于优先级的确认机制,即具有高优先级的数据帧可以中断低优先级的数据帧的传输,从而提高了数据传输的实时性。

三、网络层3.1 数据传输:CAN协议通过循环发送数据帧的方式来实现数据传输。

《汽车车载网络技术详解 第2版》课件 第3章 常用车载网络系统的结构与原理

《汽车车载网络技术详解 第2版》课件 第3章  常用车载网络系统的结构与原理
汽车检修技能提高教程从书
汽车车载网络 技术详解
目录
前言 第1章 车载网络系统基础知识 第2章 CAN总线传输系统 第3章 常用车载网络系统的结构与原理 第4章 光学总线系统 第5章 以太网与FlexRay总线 第6章 丰田汽车多路传输系统 第7章 奥迪大众车系车载网络系统 第8章 通用车系车载网络系统 第9章 本田多路集成控制系统 第10章 汽车车载网络系统检修
② 在两个或者更多的VAN数据总线系统电控单元同时进 入网络的情况下,就会有冲突,必须要判断优先性。
8.服务
VAN数据总线系统电控单元拥有4项通信服务。 ① 用发散模式写入数据(将数据从一个数据制造者发往多个数据使用者), 不在帧内签收回复。 ② 用点对点模式写入数据(将数据从一个数据制造者发往一个确切的数据使 用者),在帧内采用签收回复。 ③ 数据请求(一个数据使用者向一个数据制造者发出数据请求)。 ④ 帧中的回应(在同一帧中对一个请求的回应)或者是滞后回应(如果数据 制造者没有在提出请求时马上回应)。
第3章 常用车载网络系统的结构与原理
第一节 第二节 第三节 第四节 第五节
LIN总线系统 VAN总线系统 LAN总线系统 BSD总线 车载蓝牙系统
第六节 网关
一、LIN总线系统概述
1.LIN的应用与特点
LIN总线的应用领域
LIN总线在BMW E83(X3)高版本外后视镜控制系统中的应用 1—基本控制模块5 Redesign 2—右侧外后视镜电子装置 3—右侧外后视镜加热装置 4—右侧外后视镜垂直调整电机 5—右侧外后视镜水平调整电机 6—右侧外后视镜折 起电机 7—右侧后视镜调节角度传感器 8—左侧后视镜调节角度传感器 9—左侧外
(1)LIN总线短路 无论是LIN总线对电源正极短 路还是对电源负极短路,LIN 总线都会关闭,无 法正常工作。

汽车can总线系统原理、设计与应用

汽车can总线系统原理、设计与应用

汽车can总线系统原理、设计与应用汽车CAN总线系统是一种用于车辆内部通信的网络系统,它通过CAN总线将车辆的各个控制单元(如发动机控制单元、制动系统控制单元、仪表板控制单元等)连接起来,实现互相之间的信息交换和协调操作。

CAN(Controller Area Network)总线是一种串行数据通信协议,使用2线制(CAN-H和CAN-L)进行通信。

它具有高可靠性、高抗干扰性和高实时性的特点,适合于车辆等复杂电子系统的通信。

CAN总线系统的设计基本原理是基于分布式控制的思想,即将车辆的不同功能单元分别连接到CAN总线上,通过CAN总线传输信息,实现分散处理和集中协调的功能。

在CAN总线系统中,每个控制单元都有一个唯一的标识符(ID),用于识别发送和接收的数据包。

当一个控制单元发送数据包到总线上时,其他控制单元可以根据ID识别出该数据包是否为自己所需要的,并进行相应的处理。

汽车CAN总线系统的应用非常广泛,包括但不限于以下几个方面:1. 整车控制:CAN总线系统可以将车辆中的各个控制单元连接起来,实现整车的协调控制,如发动机控制、制动系统控制、驾驶辅助系统控制等。

2. 诊断系统:CAN总线系统可以提供车辆的实时监测和故障诊断功能,通过CAN总线传输相关数据,实现对车辆各个系统的故障检测和排除。

3. 仪表显示:CAN总线系统可以将车辆各个系统的信息传输到仪表板上,实现实时的车辆状态显示,如车速、转速、油量等。

4. 多媒体系统:CAN总线系统可以将音频、视频等多媒体数据传输到车载娱乐系统,支持车载娱乐功能的实现。

总而言之,汽车CAN总线系统在车辆的控制、诊断和通信方面发挥着重要的作用,提高了车辆的性能和安全性,同时也提升了车辆的可靠性和可维护性。

常用车载网络系统(CAN)

常用车载网络系统(CAN)

25
常用车载网络系统
2.3 错误帧
错误帧的功能是对所发送的数据进 行错误检测、错误标定及错误自检。 错误帧由两个不同的域组成,第1个 域为不同控制单元提供错误标志的叠 加,第2个域是错误界定符。 错误标志包括主动错误标志和被动 错误标志两种形式。
26
常用车载网络系统
2.4 过载帧
接收器在电路尚未准备好或在间歇 域期间检测到一个“显性”位时,会 发送过载帧,以延迟数据的传送。过 载帧包括过载标志和过载界定符两个 域。
10
常用车载网络系统
4.CAN总线的自诊断功能
①控制单元具有自诊断功能,通过自诊断功能还可识别出与 CAN总线相关的故障。 ②用诊断仪读出CAN总线故障记录之后,即可按这些提示信 息按图索骥、顺藤摸瓜,快速、准确地查寻并排除故障。 ③控制单元内的故障记录用于初步确定故障,还可用于读出 排除故障后的无故障说明,即确认故障已经被排除。如果想 要更新故障显示内容,必须重新起动发动机。 ④CAN总线正常工作的前提条件是车辆在任何工况均不应有 CAN总线故障记录。
电阻状态 高阻抗 低阻抗
总线电平 1 0
32
2)多个收发器与总线导线的耦合 常用车载网络系统
当有多个收发 器与总线导线耦合 时,总线的电平状 态将取决于各个收 发器开关状态的逻 辑组合。
收发器A 1 1 1 1 0 0 0 0 收发器B 1 1 0 0 1 1 0 0
图2-32
3个收发器接到一根总线导线上
28
常用车载网络系统 4 CAN总线系统元件的功能
CAN总线系统元件主要由K-线、控制单元、CAN构件、 收发器等组成。
1.K-线
K-线用于在CAN总线系统自诊断时连接汽车故障检测仪 (如VAS5051),属于诊断用的通讯线。

汽车网络CAN基础知识

汽车网络CAN基础知识

白云技校汽车系黄建文 -------------------09\04\11
汽车车载网络
三、术语释义
• 1、多路传输——在同一通道或线路上同时传输多 条信息。事实上数据是依次传输的,但速度非常 之快,似乎就是同时传输的。将时间分成段,许 多单个的数据都能被传输——传输完一段再一段。 这就叫做分时多路传输。 • 基于频率、幅值或其他方法的同时数据传输也成 为可能。汽车上用的是单线或双线工分时多路传 输系统。
白云技校汽车系黄建文 -------------------09\04\11
产生 信息 10℃ 20℃ 30℃ 40℃ 50℃ 60℃ 70℃网络
例如: 控制单元B将发动机转速值 信号先转换成二进制信号 (00010101),然后转换成一 串电平信号兵发送出去。 控制单元A先读取电平信号 ,转换成二进制信号 (00010101),然后再解码成 发动机转速值。
白云技校汽车系黄建文 -------------------09\04\11
汽车车载网络
共通问题就是要避免在同一个 时间传递数笔数据。 时间传递数笔数据。
讯息
应答
讯息
应答
每个ECU都只能使用被允许的某特定的时间来发送讯息 都只能使用被允许的某特定的时间来发送讯息. 每个 都只能使用被允许的某特定的时间来发送讯息
白云技校汽车系黄建文 -------------------09\04\11
汽车车载网络
通信协议三要素 • 语法-----确定双方怎样讲 • 语义-----确定通信双方之间讲什么 • 定时规则------指出事件的顺序和速度、排 序等
白云技校汽车系黄建文 -------------------09\04\11
• A类的网络通信大部分采用UART标准。 UART使用起来既简单又经济,但随着技术 的发展,预计在今后几年中将会逐步在汽 车通信系统中被停止使用。而GM公司所使 用的E&C、Chrysler公司所使用CCD和 Ford公司使用的ACP,现在已逐步停止使 用。Toyota公司制定的一种通信协议BEAN 目前仍在其多种车型中加以应用。

汽车通信协议

汽车通信协议

汽车通信协议汽车通信协议是指用于汽车之间或汽车与外部设备之间进行数据通信的一种标准协议。

随着智能化和自动化的发展,汽车通信协议对于提高驾驶安全、提升车辆性能和提供更好的用户体验至关重要。

在汽车通信协议中,最重要的是车载网络系统。

车载网络系统连接了车辆内部的各个电子控制单元(ECU),并提供了数据传输和控制功能。

目前,主流的汽车通信协议主要有Controller Area Network(CAN)、Local Interconnect Network (LIN)和FlexRay。

CAN是一种广泛采用的汽车通信协议,用于传输大量的实时数据。

LIN主要用于传输低速数据,如舒适性和控制系统数据。

FlexRay则是一种高速、实时的通信协议,用于传输故障检测和控制系统数据。

除了车载网络系统,汽车通信协议还包括与外部设备进行数据通信的协议。

例如,汽车与智能手机之间可以通过蓝牙进行通信,这使得驾驶者可以通过手机控制车辆的音频系统、导航系统等。

此外,汽车与互联网之间的通信也成为了现代汽车的一个重要特点。

通过与互联网的连接,汽车可以获取实时的交通信息、天气信息等,并进行远程控制和诊断。

对于汽车通信协议的开发和应用,有几个关键的挑战需要克服。

首先是安全性。

汽车通信协议在传输车辆数据的同时,必须确保数据的机密性和完整性,以防止黑客攻击和数据篡改。

其次是可靠性。

汽车通信协议必须能够在不同环境和条件下稳定工作,以保证数据的及时传输和正确处理。

此外,还需要考虑不同汽车厂商和不同车型之间的兼容性,以便实现跨厂商和跨车型的数据交换和控制。

在未来,随着智能交通和自动驾驶技术的发展,汽车通信协议将继续演变和完善。

例如,5G通信技术的普及和应用,将使车辆之间和车辆与基础设施之间的通信更加可靠和高效。

此外,车辆之间的协作和共享数据也将成为汽车通信协议的一个重要发展方向。

总之,汽车通信协议对于实现智能化和自动化的汽车技术非常重要。

通过规范和统一的数据通信协议,车辆可以实现各种功能,提高驾驶安全性和车辆性能,并为用户提供更好的驾驶体验。

车联网中基于CAN总线的数据采集研究

车联网中基于CAN总线的数据采集研究

车联网中基于CAN总线的数据采集研究近年来,随着手机、电脑、智能家居等智能化设备的广泛普及,人们的生活越来越依赖于这些智能化技术。

而在交通领域,车联网技术的应用也越来越广泛,它不仅可以提高车辆的安全性能,还可以优化车辆的性能,提升驾驶体验。

而在车联网技术中,数据采集是其中的重要环节之一。

本文将重点研究车联网中基于CAN总线的数据采集方法。

一、CAN总线简介CAN(Controller Area Network)总线是一种工业领域中常用的串行通讯总线,其主要用于实时通讯和控制系统间的数据传输,具有高可靠性、安全性和实时性的特点。

CAN总线在车联网技术中的应用非常广泛,被广泛应用于车载控制系统、故障诊断系统、车辆网络通讯等方面。

CAN总线的数据传输方式是基于广播方式,也就是说每一个节点都会发送一个消息,而这个消息会被所有其他节点接收。

在CAN总线中,数据被称为消息,每一个消息都有一个标识符,标识符用于区分不同的消息。

同时,CAN总线具有优先级的概念,更高优先级的消息会被优先处理。

二、基于CAN总线的数据采集方法在车联网技术中,数据采集是非常重要的环节之一,它涉及到车辆性能的监测、故障诊断、车辆安全等方面。

而在基于CAN总线的数据采集中,需要实现两个步骤:消息的接收和消息的解析。

1. 消息的接收在CAN总线中,每一个节点都可以发送消息,而每一个节点也可以接收消息。

在基于CAN总线的数据采集中,一个节点通常会作为接收器。

接收器会监听CAN 总线上的消息,当有消息到来时,接收器会接收并保存这个消息。

在消息接收的过程中,需要进行一些消息的过滤,以便只接收需要的消息。

这通常通过设置过滤器来实现。

过滤器可以根据不同的标识符对消息进行过滤,只接收需要的消息,而忽略其他无关的消息。

2. 消息的解析在CAN总线中,消息的解析需要识别消息的标识符和数据。

而在车联网技术中,通常需要解析的数据包括车辆的速度、转速、油耗、温度等信息。

车载网络系统CAN基讲稿

车载网络系统CAN基讲稿
b.当驾驶员侧车门短暂开启时,车载网络系统控制单元 通过其定时开关切断燃油泵继电器,油泵停止运转。
c.如果驾驶员侧车门开启超过30min,车载网络系统控 制单元通过其定时控制装置使得燃油泵重新受控。
d.当打开点火开关或起动发动机后,燃油泵通过燃油泵 继电器J17由发动机控制单元控制。
CAN系统的优点
数据总线与其他部件组合在一起就成为数据传输系统, CAN数据传输系统的优点是: (1)将传感器信号线减至最少,使更多的传感器信号进 行高速数据传递。 (2)电控单元和电控单元插脚最小化应用,节省电控单 元的有限空间。 (3)如果系统需要增加新的功能,仅需软件升级即可。 (4)各电控单元的监测对所连接的CAN总线进行实时监测, 如出现故障该电控单元会存储故障码。
二、为什么要采用CAN系统?
CAN:Controller Area Network(控制器局域网) 传统通讯方式
电脑之间的信息传递,有几个信号就 要有几条信号传输线。如果传递信号 项目多还需要更多的信号传输线,这 样会导致电控单元针脚数增加、线路 复杂、故障率增多及维修困难。
CAN通讯方式
POLO燃油泵控制
J217
G85
总线接点
右侧A柱
八、CAN系统的网关
网关采用独立的控制模块或借用其他 控制模块(通常是仪表模块)
什么是网关Leabharlann gateway)•网关实际上就是一种模块,它工作的好
坏决定了不同的总线、模块和网络相互间通
信的好坏。实际上针对通用协议的OBDⅡ系
统,你的OBDⅡ故障扫描仪就是网关,只不
过是针对它的屏幕而言。网关就像一个居民
CAN H和L同步工作波形
低位线 高位线
CAN L 发生故障时,仍然继续通信

常用车载网络系统(MOST)

常用车载网络系统(MOST)
汽车诊断系统
MOST总线支持与汽车诊断系统的连接,可 以方便地对汽车进行故障诊断和远程监控。
THANKS FOR WATCHING
感谢您的观看
车载网络系统可以实时监控车辆状态,如油量、胎压、车速等,同时 还可以远程控制车辆,如开启空调、车门等。
安全保障
车载网络系统可以实时监测车辆周围环境,如行人、车辆、路况等, 并及时发出预警或采取相应措施,保障驾驶者和乘客的安全。
车载网络系统的分类
CAN总线
CAN总线是汽车内部最常用的通信协 议之一,具有高可靠性和实时性,主 要用于汽车内部传感器和执行器的通 信。
传输和控制。
MOST总线由德国宝马、奔驰和奥迪等汽车制造商共 同开发,并已成为国际标准。
MOST总线的特点
高带宽
MOST总线的数据传输速率高达 20Mbps,远高于其他车载网络系统。
实时性
MOST总线支持实时传输,确保了音 频和视频数据的实时传输和处理。
可靠性
MOST总线采用环形拓扑结构,具有 自动冗余功能,提高了系统的可靠性 和稳定性。
汽车中的低速网络连接,例如车辆诊断和网络管 理等功能。
04 FlexRay总线系统
FlexRay总线的概述
1 2 3
FlexRay总线的定义
FlexRay是一种用于汽车内部通信的高速串行总 线系统,被广泛应用于汽车领域。
FlexRay总线的起源
FlexRay总线由BMW和戴姆勒-克莱斯勒共同开 发,旨在满足汽车行业对高性能、高可靠性和高 安全性的通信需求。
数据。
数据传输采用异步串行通讯方 式,每个数据帧包含起始位、 数据位、奇偶校验位和停止位 。
LIN总线支持多种传输速率,例 如20kbps、40kbps和 9600bps等。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
④CAN总线正常工作的前提条件是车辆在任何工况均不应有 CAN总线故障记录。
2.2.2 CAN总线的组成 1.CAN总线的基本系统
CAN总线的基本系统由多个控制单元和两条数据线组 成,这些控制单元通过所谓收发器(发射-接收放大器)并 联在总线导线上。
图2-21 CAN总线的数据传输与公交车载运乘客相似
常用车载网络系统
Shen Hongxing Xiangyang Vocational and Technical College
2014.9
复习测试
1. 车用网络在汽车上的应用大致可以分为 哪4个系统?
复习测试
车载网络在汽车上的应用大致可以分为:
动力传动系统 车身系统 安全系统 信息系统。
图2-19 控制单元间的数据交换都在同一平台上进行
图2-20 CAN总线相当于数据交换的“高速公路”
② 可以很方便地实现用控制单元来对系统进行控制,如发动 机控制、变速器控制、ESP控制等。
③ 可以很方便地加装选装装置,为技术进步创造了条件,为 新装备的使用埋下了伏笔。
④CAN总线是一个开放系统,可以与各种传输介质进行适配, 如铜线和光导纤维(光纤)。
② 舒适CAN总线(低速),其标准传输速率为100 Kbit/s, 主要用于空调系统、中央门锁(车门)系统、座椅调节系统 的数据传输。
③ 信息CAN总线(低速),其标准传输速率为100Kbit/s, 主要用于对时间要求不高的领域,如导航系统、组合音响系 统、CD转换控制等。
4.CAN总线的自诊断功能
⑤ 对控制单元的诊断可通过K线来进行,车内的诊断有时通 过CAN总线来完成(如安全气囊和车门控制单元),称为 “虚拟K线”。随着技术的进步,今后有逐步取消K线的趋势。
⑥ 可同时通过多个控制单元进行系统诊断。
2. CAN总线的结构特点 ①可靠性高; ②使用方便; ③数据密度大; ④数据传输快; ⑤采用双线传输,抗干扰能力强,数据传输的可靠性高。
①控制单元具有自诊断功能,通过自诊断功能还可识别出与 CAN总线相关的故障。
②用诊断仪读出CAN总线故障记录之后,即可按这些提示信 息按图索骥、顺藤摸瓜,快速、准确地查寻并排除故障。
③控制单元内的故障记录用于初步确定故障,还可用于读出 排除故障后的无故障说明,即确认故障已经被排除。如果想 要更新故障显示内容,必须重新起动发动机。
3.CAN总线的传输速率 目前,CAN总线系统中的信号是采用数字方式经铜导线
传输的,其最大稳定传输速率可达1000Kbit/s (1Mbit/s)。
大众和奥迪公司将最大标准传输速率规定为500Kbit/s, 并将CAN总线系统分为三个专门的系统:
① 驱动CAN总线(高速),亦称动力CAN总线,其标准传 输速率为500Kbit/s,可基本满足实时要求,主要用于发动机、 变速器、ABS、转向助力等汽车动力系统的数据传输。
④ 数据域。数据与(长度不确定,视具体情况而定,最大长 度为64bit)是信息的实质内容。
⑤安全域。安全域(长度为16bit)用于检验数据在传输中是 否出现错误。
⑥ 应答域。应答域(长度为2bit)是数据接收器发给数据发 送器的确认信号,表示接收器已经正确、完整地收到了发送 器发送的数据。如果检测到在数据传输中出现错误,则接收 器会迅速通知发送器,以便发送器重新发送该数据。
学习内容
1
CAN总线Leabharlann 2LIN总线3
VAN系统
4
LAN系统
5
MOST总线
6
车载蓝牙系统
2.1 CAN总线的工作原理
CAN是Controller Area Network(控制器局域网)的 缩写,是国际标准化的串行通信协议。目前,CAN总线是汽 车网络系统中应用最多、也最为普遍的一种总线技术。
1.CAN总线的特点 ① 多主通信,控制单元间的数据交换都在同一平台上进行。 这个平台称为协议,CAN总线起到数据交换“高速公路”的 作用。
图2-26 单线CAN总线数据传输示意图 图2-27 CAN总线上的信息交换(广播原理)
3. CAN数据总线传输的数据类型 CAN数据总线所传输的数据有4种类型: 数据帧、远程帧、错误帧和过载帧
3. 1 CAN总线的数据帧
数据帧的每条完整信息由7个域构成,信息最大长度为 108 bit。在两条CAN导线上,所传输的数据内容是相同的, 但是两条导线的电压状态相反。
2.4 过载帧
接收器在电路尚未准备好或在间歇 域期间检测到一个“显性”位时,会 发送过载帧,以延迟数据的传送。过 载帧包括过载标志和过载界定符两个 域。
⑦ 结束域。结束域(长度为7bit)标志着数据的结束。
3.2 远程帧
远程帧的功能是将数据请求从发送 器传到接收器。通过发送远程帧,作 为某数据接收器的控制单元会对不同 的数据传送进行初始化设置。 远程帧由开始域、仲裁域、控制域、 安全域、应答域和结束域6个不同的 域组成
2.3 错误帧
错误帧的功能是对所发送的数据进 行错误检测、错误标定及错误自检。 错误帧由两个不同的域组成,第1个 域为不同控制单元提供错误标志的叠 加,第2个域是错误界定符。 错误标志包括主动错误标志和被动 错误标志两种形式。
① 开始域。开始域(长度为1bit)标志数据开始,CANHigh导线的电压大约为5V(具体数值视系统而定),CANLow导线的电压大约为0 V。
② 仲裁域。仲裁域(长度为11bit)用于确定所传数据的优 先级。如果在同一时刻有两个控制单元都想发送数据,则优 先级高的数据先行发出。
③ 控制域。控制域(长度为6bit)用于显示数据区中的数据 数量,以便让接收器(接收数据的控制单元)检验自己接收 到的、来自发送器(发送数据的控制单元)的数据是否完整。
CAN总线系统采用双绞线进行数据传输。这两根导线 中,一根称为CAN-High导线,另一根导线称为CAN-Low导 线。
在双绞线上,信 号是按相反相位 传输的,这样可 有效抑制外部干 扰。
图2-22 CAN总线的双绞线
2.信息的发送与接收
CAN数据总线在发送信息时,每个控制单元均可接收 其他控制单元发送出的信息。在通信技术领域,也把该原 理称为广播。
相关文档
最新文档
