开关电器典型灭弧装置的工作原理
第三章灭弧原理及主要开关电器x
提高灭弧效率的方法包 括优化开关电器的结构 设计、采用新型灭弧材 料和加强电场控制等
定义：一种能够接通、承载和分断正常电路条件下的电流，也能在规定的非正常 电路条件下接通、承载一定时间和分断电流的开关电器。
作用：主要用于控制和保护线路、电动机等电气设备，防止短路和过载电流对设 备造成损坏。
工作原理：断路器内部装有触头，当电路发生短路或过载时，触头会断开，切断 电流，从而保护电路和设备。
狭缝灭弧装置：利用狭缝对电弧的冷却和去游离作用，使电弧迅速熄灭。
适用性：根据使用环境和需求选择合适的开关电器
可靠性：确保开关电器能够稳定、可靠地工作
经济性：在满足使用和安全要求的前提下，选择性价比高的开关电器
安全性：选择符合安全标准的开关电器，确保使用过程中不会发生电击、火灾等安全事 故
熄灭
快速切断电流： 通过快速切断 电源来迅速熄
灭电弧
触头在分断过程中产生电弧 电弧在介质中传播，产生热量 触头附近的介质被加热，产生高压气体 高压气体将电弧吹离触头，使电弧熄灭
灭弧效率与开关电 器的性能密切相关
灭弧效率的提高有 助于减小电弧对开 关电器的损害
灭弧效率的评估指 标包括灭弧时间、 灭弧能量和电弧电 压等
主要特点：具有控制容 量大、可频繁操作、寿 命长等优点，但也有噪 音大、体积大等缺点。
应用场合：广泛应 用于电动机的控制 和保护，以及其他 各种电气控制系统。
熔断器是一种用于电路保护的开关电器 当电流超过规定值时，熔断器会因发热而熔断 熔断器具有短路保护功能，可以快速切断故障电路 熔断器的选择应考虑电路的额定电流和短路电流
灭弧原理：断路器在分断电路时会产生电弧，为了熄灭电弧，断路器内部装有灭 弧室或灭弧装置，通过拉长电弧并增加介质强度来熄灭电弧。
灭弧原理及主要开关电器
交流电弧电流在每一个半周内都通过零值，此时电弧的自然暂时熄灭，与电弧间 隙的去游离程度无关。此后，由于电流反向，电弧又重新点燃。电弧能否熄灭，决定 于电弧电流过零时，弧隙的介质强度恢复速度和恢复电压上升速度的竞争。 加强弧隙的去游离或减小弧隙电压的恢复速度，都可以促使电弧熄灭。
在几千伏或几万伏的高压断路器中灭弧，近阴极效应是无足轻重的。 有决定意 义的是电弧间隙即弧柱中的去游离过程，同时降低恢复电压上升的速度、幅度，抑制 恢复电压可能产生的高频振荡。
广泛采用的灭弧方法：
1.利用灭弧介质 电弧中的去游离程度，在很大程度上取决于电弧周围介质的特性，如介质的传热
能力、介电强度、热游温度和热容量。这些参数的数值越大，则去游离作用越强，电 弧就越容易熄灭。
空气的灭弧性能是各类气体中最差的，氢的灭弧能力是空气的7.5倍。用变压器 油作灭弧介质，使绝缘油在电弧的高温作用下分解出氢气和其他气体来灭弧。六氟化 硫（SF6）气体的灭弧能力比空气约强100倍。真空的介质强度比空气约大15倍。
采用不同灭弧介质可以制成不同类型的断路器，如空气断路器、油断路器、SF6 断路器、真空断路器等。由于空气灭弧性能差，而变压器油灭弧性能是依赖电弧电流 产生的高温分解出氢气灭弧，有易燃易爆危险。因此，当前高压断路器主要采用真空 介质及SF6气体介质，尤其是SF6气体具有无毒、不可燃、绝缘性能高和灭弧能力远 超过一般介质的特点，因而SF6断路器几乎独占了110kV及以上电压等级的断路器份 额。 2.采用特殊金属材料作灭弧触头
采用熔点高、导热系数和热容量大的耐高温金属作触头材料，可以减少热电子发 射和电弧中的金属蒸气，抑制弧隙介质的游离作用。同时，触头材料还要求有较高的 抗电弧、抗熔焊能力。常用的触头材料有铜、钨合金和银、钨合金等。
开关电器典型灭弧装置的工作原理
开关电器典型灭弧装置的工作原理开关电器作为现代电力系统中不可或缺的设备，在电力传输、配电和控制等方面扮演着重要的角色。
然而，在开关电器操作过程中，由于电流突然中断导致的电弧现象给电气设备和人身安全带来了巨大威胁。
为了解决这一问题，开关电器通常配备典型的灭弧装置，本文将介绍几种常见的灭弧装置及其工作原理。
一、消弧室消弧室是一种常见的灭弧装置，其结构特点在于采用开合时间大于或等于交流电流的零电压时长的方式实现电流零交流时消弧。
消弧室通常由两个可移动式电极、一定形状的可移动式活动触头和一定的灭弧介质组成。
当开关电器需要切断电流时，电极分开，触头与电极之间产生电弧。
随后，活动触头以合适的速度向电极移动，当电流通过零时，电极再次接近，最终将电弧排除在灭弧室中，从而实现消弧的目的。
二、磁增强器磁增强器是一种常用的灭弧装置，其原理基于磁场的作用。
磁增强器由线圈和磁芯组成，线圈连接在控制回路中。
当开关电器需要断开电流时，线圈中的电流流过，产生磁场。
磁场的作用使得电弧的移动受到约束，由于磁场的强大作用，电弧失去能量，电流被迫中断。
磁增强器通过这种方式有效地灭弧，确保了设备的安全和可靠性。
三、灭弧腔灭弧腔是一种常见的灭弧装置，其工作原理基于高速喷射气流。
灭弧腔通常由喷口、喷嘴和气体压力调节装置组成。
当开关电器需要切断电流时，喷射装置快速喷射高压气流，形成高速气流。
电弧在高速气流的作用下，受到气流的冷却和扩散，导致电弧能量不断减弱，最终熄灭。
灭弧腔通过喷射气流的方式实现灭弧，有效地保护了开关电器和附近设备的安全。
四、真空灭弧室真空灭弧室是一种高效的灭弧装置，其工作原理基于在真空环境中切断电流。
真空灭弧室由真空室、固定触头和活动触头以及灭弧介质组成。
当开关电器需要中断电流时，固定触头和活动触头分离并产生电弧。
在真空环境中，电弧的扩散速度受到限制，由于缺乏物质传递热量，电弧能量迅速耗散，最终中断电流。
真空灭弧室通过创造真空环境实现高效的灭弧效果，广泛应用于高压开关设备中。
开关电器典型灭弧装置的工作原理
开关电器典型灭弧装置的工作原理开关电器典型灭弧装置主要包括灭弧室、灭弧冲击器、灭弧剂和触头等组成。
当高压开关进行断电操作时，由于断开电源电流的存在，会在断口中产生电弧。
电弧是一种具有高温、高能量的气体导体，它的存在会导致电弧残压和电弧残流产生，严重影响开关电器的正常运行。
因此，通过灭弧装置来迅速灭除电弧是很重要的。
灭弧室是灭弧装置的关键组成部分，它是一个密闭的空间，其内的气体是由开关电器冷却系统提供的。
当电弧被引起时，其能量迅速传递到灭弧室中。
灭弧室内的气体经过一个精确设计的通道，使气体得以迅速冷却和扩散，在瞬间将电弧的温度降低到无法维持的程度，从而将电弧熄灭。
灭弧冲击器是灭弧室的核心部分，它通过产生机械冲击来灭除电弧。
灭弧冲击器的工作原理主要有两种方式：压缩气体方式和磁场作用方式。
压缩气体方式中，灭弧冲击器利用高压气体或压缩空气来产生机械冲击，将电弧的能量转化为机械能。
具体而言，当电弧被引起时，压缩气体或气体爆炸会产生冲击波，使电弧受到冲击而熄灭。
这种方式具有动作迅速、可靠性高的特点。
磁场作用方式中，灭弧冲击器利用电磁场的作用来灭除电弧。
具体而言，当电弧被引起时，灭弧冲击器中的线圈会产生磁场，在磁力的作用下，电弧受到磁力的挤压，电弧道被迅速拉长，电弧温度急剧降低，进而熄灭。
这种方式具有无须压缩气体的优点，但需要较大的电流来产生足够强的磁场。
除了灭弧冲击器，灭弧装置中的灭弧剂也起到重要作用。
灭弧剂是一种特殊的介质，能够吸收电弧的能量，并将其转化为其他形式的能量，如光能、声能和热能等。
常用的灭弧剂有光弧熄灭剂、喷雾熄弧剂等。
灭弧剂的作用是在灭弧过程中将电弧的能量迅速消耗掉，从而使电弧迅速熄灭，确保高压开关电器正常断路。
除了上述灭弧装置的主要组成部分外，还有一些辅助设备，如触头等。
触头主要用于控制开关电器的通断操作，通常是由导电材料制成，具有较好的导电性能和机械强度。
通过以上介绍可知，开关电器典型灭弧装置的工作原理是通过将电弧能量迅速转化为其他形式的能量，达到灭除电弧的目的。
开关电器灭弧原理
开关电器灭弧原理开关电器主要用于控制电力系统中的电流，常用于开断电路中的负载电流。
在开关操作时，由于电流的存在，容易产生电弧，电弧会造成电器设备的损坏和短路等严重后果。
为了有效地避免电弧的产生和减小其对电器设备的危害，开关电器要具备灭弧功能。
灭弧原理主要包括了以下几个方面：1.快速分离快速分离是灭弧过程中的重要步骤，通过迅速分离开关触点，使得电弧路径拉长并被截断，从而有效地控制和消除电弧。
2.电磁吹弧电磁吹弧是一种常用的灭弧原理，通过电磁力将电弧移动到一个特定的区域，使其失去能量进而熄灭。
电磁吹弧装置一般由电磁线圈和吹气装置组成，电磁线圈产生磁场，吹气装置将气流送到电弧区域，通过电磁力和气流的共同作用，将电弧吹灭。
3.喷雾灭弧喷雾灭弧原理是利用高压喷射的液体或气体来吹灭电弧。
当电弧产生时，喷雾装置会将喷雾剂喷射到电弧区域，喷雾剂会瞬间蒸发，生成高压气体或液体冷却电弧，使其熄灭。
4.空气灭弧空气灭弧原理是利用高速流动的空气将电弧吹灭。
当开关触点分离时，电弧产生，同时启动空气灭弧装置，通过高速流动的空气将电弧吹灭。
5.液体灭弧液体灭弧原理是利用液体对电弧进行冷却和吸收能量，使其失去运动能量而熄灭。
液体灭弧主要使用矿油或硅油等绝缘材料进行灭弧。
6.气体灭弧气体灭弧原理是利用高纯度的惰性气体对电弧进行灭弧。
当电弧产生时，气体灭弧装置将惰性气体喷入电弧区域，气体会吸收电弧能量并抑制电弧继续燃烧，从而实现灭弧。
综上所述，灭弧原理主要包括快速分离、电磁吹弧、喷雾灭弧、空气灭弧、液体灭弧和气体灭弧等。
不同的灭弧原理适用于不同的开关电器和工作环境，通过选择合适的灭弧原理可以有效地控制和消除电弧，确保电器设备的安全运行。

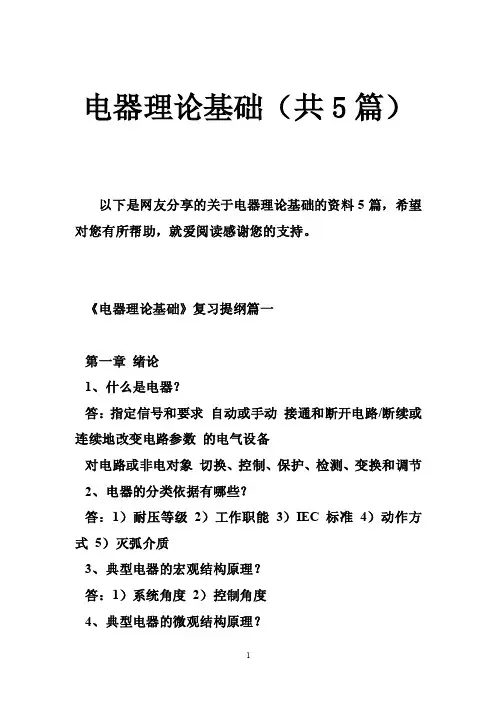

电器理论基础（共5篇）
电器理论基础（共5篇）以下是网友分享的关于电器理论基础的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。
《电器理论基础》复习提纲篇一第一章绪论1、什么是电器？答：指定信号和要求自动或手动接通和断开电路/断续或连续地改变电路参数的电气设备对电路或非电对象切换、控制、保护、检测、变换和调节2、电器的分类依据有哪些？答：1）耐压等级2）工作职能3）IEC 标准4）动作方式5）灭弧介质3、典型电器的宏观结构原理？答：1）系统角度2）控制角度4、典型电器的微观结构原理？答：1）断路器（开关柜、自由脱口机构结构）2）接触器（结构、吸反力配合）3) 继电器（返回系数与控制系数）5、电器中主要涉及的理论及其实际意义？答：1）电磁机构理论2）电弧理论3）电接触理论4）发热理论5）电动力理论6、电器技术的发展方向第二章电器的发热理论1、电器在工作时为什么会发热？答：内部能量损耗主要热源2、什么是趋肤效应和临近效应及其衡量标准？与什么有关？答：趋肤效应：感应电动势，涡流场邻近效应：相邻载流导体，电磁场从产生原因推理3、减小铁损的措施有哪些？答：磁通通过铁磁元件涡流80%①②③④⑤4、电器的散热方式？5、热阻如何计算？6、对流的方式? 及其形成原因？答：强制：外部施加作用自由：密度差7、什么是层流和紊流？什么是层流层、紊流层？传导方式如何？答：层流：持续稳定性紊流：紊动变化８、什么是波尔斯满定律？答：黑体发射与接收９、制定电器各部分极限允许温升的依据是什么？答：绝缘性能力学性能工作寿命10、热平衡关系的构成？牛顿公式的结构？答：热力学第一定律11、综合散热系数的主要影响因素？答：电器零部件：热对流、热传导电弧：热对流、热传导、热辐射12、典型电器（变截面导体）的温升分布情况是？答：求解过程分布规律13、温升方式有那些？答：1）升温初始温度变化过程2）冷却14、什么是热时间常数？与什么有关？答：热惯量比热容15、电器的工作制有哪些？温升情况如何？与热时间常数如何？答：1）1小时内的温度变化不超过1度2）未达稳定值周围介质温度3）未达稳定值不下降到周围环境温升16、由什么引出功率过载系数与电流过载系数？不同工作制下的P P 和P i ？什么是通电持续力TD%？答：热惯量热时间常数通电时间18、短路电流通过导体的发热的特点？答：1）通电时间短2）电阻率变化19、什么是电器的热稳定性？影响因数是？答：一定时间短路电流热损伤（与短路情况有关）20、P52-2.3答：短时间，大电流；根据公式，相同。
开关电器典型灭弧装置的工作原理
开关电器典型灭弧装置的工作原理开关电器是现代电力系统中常见的重要设备，用于控制和保护电路的正常运行。
然而，当开关电器断开电路时，由于电流的存在，会产生电弧。
电弧是一种高温、高能量的放电现象，可能导致开关电器和周围设备的损坏，甚至引发火灾。
为了解决这一问题，开关电器通常配备了灭弧装置，用于有效地灭除电弧。
本文将介绍几种典型的灭弧装置，并详细阐述它们的工作原理。
1.磁场励磁式灭弧装置磁场励磁式灭弧装置是早期开关电器常用的一种灭弧装置。
其工作原理基于利用磁场力使电弧受到扰动和削弱，最终断开电路。
该装置由励磁线圈和灭弧室组成。
当电流突然改变时，励磁线圈产生瞬时磁场，使电弧受到力的作用被迫向上或向下偏离电弧通道，产生较大的接触电阻。
随着电弧接触电阻的增加，电流逐渐减小，直到达到灭弧的程度，电弧熄灭，断开电路。
2.气体灭弧装置气体灭弧装置是当前开关电器中常用的一种灭弧装置。
常见的气体灭弧装置有二氧化硫灭弧室和空气灭弧室等。
其工作原理都是基于将电弧引导到灭弧室中，通过气体的快速喷射和冷却来灭除电弧。
当电弧产生时，灭弧室内的气流会迅速形成一个狭窄的通道，将电弧束约束在其中。
气体喷射的速度和方向可以使电弧冷却和消散，从而使电弧的能量逐渐减小，最终使电弧熄灭。
3.油膜灭弧装置油膜灭弧装置是一种利用油膜扩散和冷却电弧的灭弧装置。
常见的油膜灭弧装置有油膜式断路器等。
其工作原理是通过在电弧通道上形成一层均匀的油膜，使电弧受到冷却和扩散。
电弧通道中的电流和电弧能量会将润滑油加热并将其蒸发，蒸汽进一步冷却和吸收电弧能量，使电弧迅速衰减。
油膜的扩散和吸热过程使电弧通道的电阻迅速增加，从而阻止了电流的进一步流动，实现了灭弧的效果。
4.固体灭弧装置固体灭弧装置是一种利用特殊的材料来抑制电弧的灭弧装置。
常见的固体灭弧装置有石英灭弧室和陶瓷灭弧室等。
其工作原理是电弧通过灭弧室时，固体材料产生的热量和气体使电弧温度骤然升高，从而使电弧失去能量。
高压继电器灭弧原理
高压继电器灭弧原理继电器是现代电气系统中常见的一种电器设备，它通过控制一个电路的开关状态来控制另一个电路。
在高压电气系统中，高压继电器起到了关键的作用。
然而，当高压继电器断开高压电路时，由于断开电路中的电流，会产生电弧现象。
电弧不仅会导致能量损失，还会对电气设备造成损坏。
为了解决高压继电器中的电弧问题，研发出了高压继电器灭弧技术。
高压继电器灭弧原理是利用特定的电弧灭弧装置来迅速熄灭电弧，以保护电气设备的安全运行。
高压继电器灭弧原理的核心是利用电弧灭弧装置对电弧进行控制。
电弧灭弧装置通常由灭弧室、灭弧器和触头组成。
当高压继电器断开电路时，电流中断，电弧产生。
电弧灭弧装置通过将电弧引导至灭弧室，利用灭弧室内的介质来熄灭电弧。
灭弧室内的介质可以是气体、油或真空等。
灭弧器起到了将电弧引导至灭弧室的作用。
灭弧器一般由一对金属触头构成，当电弧产生时，灭弧器通过触头将电弧引导至灭弧室。
触头的材料通常是高导电和高耐热的金属，如铜、银等。
触头起到了传递电流的作用。
当高压继电器闭合电路时，触头通过电流将电弧维持在灭弧室内，使电弧得以熄灭。
高压继电器灭弧原理的关键在于控制电弧的产生、传导和熄灭过程。
通过合理设计电弧灭弧装置的结构和参数，可以有效实现高压继电器的灭弧功能。
除了电弧灭弧装置的设计，还可以采用其他方式来实现高压继电器的灭弧功能。
例如，利用电磁力来迅速分离触头，断开电路，避免电弧产生。
这种方式被称为磁吹灭弧原理。
高压继电器灭弧原理是通过电弧灭弧装置来控制电弧的产生和熄灭，以保护电气设备的安全运行。
电弧灭弧装置的设计和选择对于高压继电器的性能和可靠性具有重要影响。
通过不断研究和创新，可以进一步提高高压继电器灭弧技术的效果，确保电气设备的安全运行。
章 灭弧原理及开关电器
结论
通常，对中性点直接接地系统，两相接地断路及单 相接地故障时的工频恢复电压均较三相接地故障为低， 且认为三相直接短路的机会较少，故根据三相接地短路 时的故障，取首先开断相开断系数为1.3；
而对中性点不接地系统，一般以三相短路故障（接 地或不接地都相同）为最高，即首先开断相开断系数为 1.5。若计及在中性点不接地系统中的异地两相接地故 障，则计算短路电流开断相的工频恢复电压最大值， K1=1.73。该异地两相接地故障，通常是单相接地故障 的继发故障，且接地故障发生在断路器的不同侧的两相 处。
Ur(t)
Ur(t)
Ur(t)
o t1
to
to
t
介质强度和弧隙电压的恢复过程
(a)在t1时刻发生 击穿，电弧重燃
(b)电弧熄灭
(c)电弧熄灭
第二节 切断交流电路时电压的恢复过程
一、弧隙电压恢复过程分析 u
U0
Ur 非周期性
Ur0
t
u
2U0
1
U0
2 周期性
Ur0
t
结论：
1）当触头间并联电阻r<rcr时，电压恢复过程为非周期性； 当r>rcr时，电压恢复过程为周期性。
3. 利用灭弧介质或电流磁场吹动电弧。吹弧使带电离子扩散和强烈地冷 却而复合。在高压断路器中利用各种结构形式的灭弧室，使气体或油 产生巨大的压力并有力的吹向弧隙。有纵吹，横吹，纵、横混合吹弧 或环吹方式。
4. 采用多断口熄弧（1）多断口将电弧分割成多段，在相同触头行程下， 增加了电弧的总长度，弧隙电阻迅速增大，介质强度恢复速度加快。
第三节 交流电弧熄灭的基本方法
1. 利用灭弧介质。介质的传热能力、介电强度、热游温度和热容量等参 数的数值越大，则去游离作用越强，电弧就越容易熄灭。采用不同介 质可以制成不同类型的断路器，如空气断路器，油断路器、SF6断路器， 真空断路器等。
现代开关电器采用的灭弧方法
现代开关电器采用的灭弧方法
1、拉长电弧：电弧拉长以后，电弧电压将会增大，从而改变电弧的伏安特性。
在直流电弧中，其静伏安特性上移，电弧可以熄灭；在交流电弧中，由于燃弧电压的提高，电弧重燃困难。
2、灭弧罩：灭弧罩是让电弧与固体介质相接触以降低电弧温度，从而加速电弧熄灭的比较常用的装置。
灭弧罩的结构形式多种多样，但其基本构成单元为“缝”。
3、油冷灭弧装置：油冷灭弧是将电弧置于液体介质（一般为变压器油）中，电弧将油气化、分解而形成油气。
油气中主要成分是氢，在油中以气泡的形式包围电弧。
4、气吹灭弧装置：气吹灭弧是利用压缩空气来熄灭电弧的。
压缩空气作用于电弧，可以很好地冷却电弧、提高电弧区的压力、很快带走残余的游离气体，所以有较高的灭弧性能。
5、横向金属栅片灭弧：横向金属栅片又称去离子栅，它利用的是短弧灭弧原理。
它使用磁性材料的金属片置于电弧中，将电弧分成若干短弧，利用交流电弧的近阴极效应和直流电弧的近极压降来达到熄灭电弧的目的。
6、真空灭弧装置：真空灭弧是使触头电弧的产生和熄灭在真空中进行，它是依据零点熄弧原理，以真空为熄弧介质工作的。
7、采用多断口：高压断路器常制成每相有两个或多个串联的断口，使加于每个断口的电压降低，电弧易于熄灭。
8、断路器断口加装并联电阻：在高压大容量断路器中，广泛利用弧隙并联电阻来改善它们的工作条件。
断路器每相假如有两对触头，一对为主触头，另一对为辅助触头，电阻并联在主触头上。
当断路器在合闸位置时，主、辅触头都闭合。
9、采用新介质：利用灭弧性能优越的新介质，例如S六氟化硫断路器等。
第五章开关电器典型灭弧装置的工作原理
§5-1 开关电器典型灭弧装置的工作原理 2、即使在油中简单地位长电弧，其灭弧能力也比在大气 中拉长电弧高得多。这是因为： (1) 油气的主要成分是氢，它在所有气体中具有最高 的导热系数和最小的粘度，这就使弧柱的热量容易散发。 (2) 在电弧的高温作用下，油的气化和分解过程非常 剧烈。油气形成后由于受到周围冷油的阻碍，体积不能迅速膨 胀，因而气泡中压力很高，通常可达（0.5~1）MP。
16
§5-1 开关电器典型灭弧装置的工作原理
为缓和上述矛盾，可以通过适当选择磁吹线圈的匝数以及铁心和 钢夹板的截而积，使得开断小电流时磁场加强，在开断大电流时则由于 磁路饱和而磁场不致过强。这样，电弧所受到的电动力将不再随开断电 流成平方倍数地增加。
17
§5-1 开关电器典型灭弧装置的工作原理 三、 纵缝灭弧装置
当磁场的方向为垂直于纸面
向里时，电弧AB、BC和CD段所受
B
的电动力都使电弧压向绝缘栅片
顶部，增大与栅片表面的接触面
积，从而加强了电弧的冷却和消
电离作用；而DE段所受的电动力
使电弧向上拉长，更加深入栅片
间隙和增加电弧与绝缘栅片的接
被面积。
23
§5-1 开关电器典型灭弧装置的工作原理 除此以外，电弧AB段和EF段相互作用产生一相吸电动 力、CD段和EF段相互作用产生一相斥电动力，使AB、CD和E F段压向绝缘册片；CD段和EF段对DE段相互作用也产生一相 斥电动力，使DE段向上运动。 这种灭弧装置充分利用了电弧自身磁场产生的电动力。
29
§5-1 开关电器典型灭弧装置的工作原理
六、固体产气灭弧装置
某些固体绝缘材料如钢纸(亦称反白)、有 机玻璃等，在电弧的高温作用下能迅速气化， 产生大量主要成分为氢及其化合物的气体。
真空断路器灭弧原理
真空断路器灭弧原理真空断路器是一种常见的高压电器设备，用于在高压电路中进行开关和控制。
在电路中，真空断路器的一个重要功能就是灭弧，也就是在开关过程中消除电弧，以确保电路的安全和稳定运行。
那么，真空断路器的灭弧原理是什么呢？首先，我们需要了解电弧的形成原理。
当真空断路器中的触头打开或关闭时，由于电流的存在，可能会产生电弧。
电弧是一种电流在空气或其他介质中跳跃的现象，会产生高温和能量，对设备和人员造成危险。
因此，灭弧是真空断路器必须要解决的问题。
真空断路器的灭弧原理主要包括两个方面，一是采用真空介质，二是采用灭弧装置。
首先，真空断路器内部采用了真空介质，这是为了消除电弧的环境。
在真空状态下，电流无法在断路器内部形成电弧，因为真空中没有气体分子，无法支撑电流的跳跃。
因此，真空断路器能够有效地阻止电弧的形成和传播。
其次，真空断路器还配备了灭弧装置，用于在电流开关过程中快速消除电弧。
灭弧装置一般采用磁场控制、气体压力控制或液体喷射等方式来实现。
在触头分离时，灭弧装置会迅速产生强烈的磁场或气体流动，将电弧强制拉长并冷却，最终将电弧熄灭。
这样，即使在真空状态下，如果电弧产生，灭弧装置也能够及时有效地将其消除，确保电路的安全和稳定。
总的来说，真空断路器的灭弧原理是通过采用真空介质和配备灭弧装置来实现的。
真空介质能够阻止电弧的形成，而灭弧装置则能够在必要时迅速消除电弧，确保电路的正常运行。
这种灭弧原理不仅能够提高真空断路器的性能和可靠性，还能够保护电路和设备，确保电力系统的安全运行。
综上所述，真空断路器的灭弧原理是基于真空介质和灭弧装置的配合，通过阻止电弧的形成和快速消除电弧来确保电路的安全运行。
这种原理的应用使得真空断路器成为了电力系统中不可或缺的重要设备，为电力系统的安全稳定运行提供了重要保障。
第三章灭弧原理
（3）碰撞游离 ）
从阴极表面发射出的电子在电场力的作用下高速向阳极运动， 从阴极表面发射出的电子在电场力的作用下高速向阳极运动，在运动 电子在电场力的作用下高速向阳极运动 过程中不断地与中性质点（原子或分子）发生碰撞。 过程中不断地与中性质点（原子或分子）发生碰撞。当高速运动的电子积 聚足够大的动能时，就会从中性质点中打出一个或多个电子，使中性质点 聚足够大的动能时，就会从中性质点中打出一个或多个电子， 游离，这一过程称为碰撞游离 碰撞游离。 游离，这一过程称为碰撞游离。
第三章 电弧及电气触头的基本理论
第一节 电弧放电的特征和危害
1. 电弧的概念 当开关电器开断电路时，电压和电流达到一定值时， 当开关电器开断电路时，电压和电流达到一定值时，触头刚刚分离 触头之间就会产生强烈的白光，称为电弧。 后，触头之间就会产生强烈的白光，称为电弧。电弧是一种气体游离放 带电质点）现象。电弧的存在说明电路中有电流，只有当电弧熄灭， 电（带电质点）现象。电弧的存在说明电路中有电流，只有当电弧熄灭， 触头间隙成为绝缘介质时，电路才算断开。开关触点间的电压为10~20V， 触头间隙成为绝缘介质时，电路才算断开。开关触点间的电压为 ， 电流为80~100mA断开电路时，即可产生电弧。例如：断路器要开断 断开电路时， 电流为 断开电路时 即可产生电弧。例如： 1500V，电流为 的电路时， ，电流为1500-2000A的电路时，产生电弧，这些电弧可拉长至 的电路时 产生电弧，这些电弧可拉长至2m 仍然继续燃烧不熄灭，对人员及设备都可能产生重大危害和损失。 仍然继续燃烧不熄灭，对人员及设备都可能产生重大危害和损失。故灭 弧是高压断路器必须解决的问题。 弧是高压断路器必须解决的问题。 灭弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电 灭弧的原理主要是冷却电弧减弱热游离， 弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散， 弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢 复介质的绝缘强度。 复介质的绝缘强度。
开关电器典型灭弧装置的工作原理
开关电器典型灭弧装置的工作原理
灭弧装置，又称回路接地装置，是电器开关和控制设备配套使用的继
电器，准确地说，它是一种高压开关，具有自动接地保护功能的开关装置，用于控制和保护电力系统。
它能够自动检测系统发生异常，然后将系统的
回路接地，从而消除系统中的火花和灼热，以起到保护和控制的作用。
灭弧装置的工作原理是：当电器发生故障抬开跳闸时，会产生电弧，
引起电力系统失流，电弧所产生的热量会将电气设备的绝缘介质变质，可
能造成短路，致使电器回路发生短暂的失火现象，从而引起大量的无功功
率及谐波。
为了防止电器发生短暂失火现象，必须将系统的回路接地，及
时排出谐波，这就是灭弧装置的机理。
灭弧装置的主要由熔断器、射灯、熔丝、调整器、变压器、接触器、
电阻器等组成。
当故障发生时，由于电弧的出现，熔丝瞬间熔断，射灯受
到弧光刺激，向开关本身发出信号，接触器被触动，使开关本身发出的开
关命令无效，从而消除电弧，从而起到保护和控制的作用。
熔断器是灭弧装置的一个重要部件，它在发生异常时，可以瞬间熔断，阻断回路中电流的流动，产生保护功能，防止回路出现过载、短路的情况。
开关电器灭弧原理
⒉弧隙电压恢复过程ur（t）的计算：
变为直流电源突然合闸于R、L、C组成的串联电 路时，在C两端的电压变化过程uc，等值电路如图 2—35所示。
由图2—35可知，当Q突然合闸时，有
u
0＝iR＋L
di dt
＋u
c
(2—67)
i＝i1＋i
⑴阴极在强电场作用下发射电子：
触头分开瞬间，触头间会形成很强的电场强度E(E=U／d)
⑵阴极在高温下发生热电子发射：
分开过程中：接触电阻↑↑→触头间温度↑↑→导体内电子 能量↑↑
⑶碰撞游离：
由高速运动的电子作用产生，（如图2—26所示）使中性 质点游离为新的自由电子和正离子，这种游离过程称碰撞 游离。
稳定燃烧所需的电压很低。 (4)电弧是一束游离气体，很轻，易变形，在外力作用下(如
气体、液体的流动或电动力作用)会迅速移动、伸长或弯 曲
3、电弧的特点： ⑴电弧燃烧期间，电路中的电流仍以电弧的方式维持着。
（可看作特殊导电区域或元件） ⑵电弧的温度极高，如电弧长久不熄灭，就会烧坏触头和触
头附近的绝缘， ⑶如电弧长久不熄，延长断路时间，会危害电力系统的安全
短路时，电弧电流过便有先后，先过零的一相，电弧首先熄 灭，称为首先开断相。
在图2—38中，忽略电阻，只计电抗xL，即相电流滞后相应的 相电压90。。设U相为首先开断相，当U相电流过零时其电 弧熄灭，V、W相触头仍由电弧短接,由电路知识可得：
数值上，有UU＝UV＝UW＝Uph，式中Uph为相电压， Uu0’＝1.5 Uph (2—88) 首先开断相断口上的工频恢复电压为相电压1．5倍，如图
⒉若游离作用等于去游离作用，则电弧电流不变， 电弧稳定燃烧；
第三章 灭弧原理及主要开关电器 3 5
射和电弧中的金属蒸气，抑制弧隙介质的游离作用。同时，触头材料还要求有较高的 抗电弧、抗熔焊能力。常用的触头材料有铜、钨合金和银、钨合金等。
3.采用灭弧介质或电流磁场吹动拉长与冷却电弧
在高压断路器中利用各种结构形式的灭弧室，使气体或油产生巨大的压力并有力 地吹向弧隙，将使带电离子扩散和强烈地冷却而复合。空气断路器利用充入压力约为 2.3MPa的干燥压缩空气作为吹动电弧的灭弧介质。SF6断路器利用压力为0.3～ 0.7MPa的纯净SF6气体作为灭弧介质在灭弧室吹动电弧，油断路器利用油和油在电弧
熄弧时的过电压，通常在大容量发电机出口断路器及110kV以上的高压断路器，特别
是特高压断路器上的断口处加装并联电阻，如图3-11所示。
图3-11 分、合闸并联电阻滞后分断和提前关合的动作原理
分闸时，主触头先打开，由于有并联电阻接入，不仅使主触头间产生的电弧容易 熄灭，而且使恢复电压的数值及上升速度都降低，并联电阻对电路的振荡过程起阻尼 作用，可能使振荡过程变成非周期振荡过程，从而抑制了过电压，当主触头间电弧熄 灭后，辅助触点打开，完全开断电路。合闸时，顺序相反，辅助触点先合，让其预合 在电阻性负荷上，然后合上主触头，避免合闸过电压。
图3-25 混合压气式灭弧室原理示意图 （a）开断初期；（b）开断过程中
4.配置大功率高性能的操动机构
由于特高压断路器灭弧室运动质量大，且要求分闸速度高，操作过程中传动及支 撑部分都受到较大冲击力，并且要满足5000次机械寿命要求。因而，操动机构必须大 功率、平稳可靠。为满足特高压电网对开断的系统稳定性及操作过电压水平的要求， 操动机构还必须能快速响应，同时分、合闸速度具有可调性能。
特高压断路器首先要求应能满足特高压电网大容量短路电流的开断能力，保证能
各类断路器的灭弧原理
引用各类断路器的灭弧原理电机设备2010-10-27 15:24:38 阅读30 评论0 字号：大中小订阅本文引用自缘分的天空《各类断路器的灭弧原理》引用缘分的天空的各类断路器的灭弧原理真空断路器灭弧原理？在真空断路器分断瞬间，由于两触头间的电容存在，使触头间绝缘击穿，产生真空电弧。
由于触头形状和结构的原因，使得真空电弧柱迅速向弧柱体外的真空区域扩散。
当被分断的电流接近零时，触头间电弧的温度和压力急剧下降，使电弧不能继续维持而熄灭。
电弧熄灭后的几μs内，两触头间的真空间隙耐压水平迅速恢复。
同时，触头间也达到了一定距离，能承受很高的恢复电压。
所以，一般电流在过零后，不会发生电弧重燃而被分断。
这就是其灭弧的原理。
SF6开关的灭弧原理10kV SF6断路器灭派性能优良，不仅在于SF6气体本身，而且采用旋弧式灭弧室。
目前，国内外在10kV电压级的SF6断路器研制上，广泛采用了具有良好灭弧性能的旋弧式灭抓室，它利用短路电流来建立磁场，使电弧在电磁力的作用下高速旋转，以达到自动灭弧的作用。
其灭弧原理从图1可见：当短路开始，电信号反馈到脱扣器，使开关分闸。
在分闸的瞬间，动触头和静触头之间就产生了电弧。
动触头继续向下运动，电弧很快转移到引弧电极上。
此时，绕在圆筒电极外而串联在静触头与圆筒电极之间的磁吹线圈通过短路电流，因而产生了磁场，于是电磁力驱使电弧高速旋转，在SF6气体中，电弧的高速旋转使得其离子体不断地与新鲜的SF6气体接触，以充分发挥六氟化硫的负电性，从而迅速地熄灭电弧。
油断路器的灭弧原理当油断路器开断电路时，只要电路中的电流超过0.1A，电压超过几十伏，在断路器的动触头和静触头之间就会出现电弧，而且电流可以通过电弧继续流通，只有当触头之间分开足够的距离时，电弧熄灭后电路才断开。
1OkV少油断路器开断20KA时的电弧功率，可达一万千瓦以上，断路器触头之间产生的电弧弧柱温度可达六七千度，甚至超过1万度。
油断路器的电弧熄灭过程是，当断路器的动触头和静触头互相分离的时候产生电弧，电弧高温使其附近的绝缘油蒸发气化和发生热分解，形成灭弧能力很强的气体（主要是氢气）和压力较高的气泡，使电弧很快熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电器典型灭弧装置的工作原理教学基本内容：➢开关电器典型灭弧装置的工作原理➢提高灭弧装置开断能力的辅助方法概述当电源电压超过数十伏、开断电流在数十安以上时，为减少电弧对触头的烧损和限制电弧扩展的空间，通常需要采取加强灭弧能力的措施，为此而采用的装置称为灭弧装置。
这些灭弧装置的灭弧原理主要有下列十几种：1．简单开断； 2．磁吹线圈；3．纵缝灭弧装置； 4．绝缘栅片灭弧装置；5．金属栅片灭弧装置； 6．固体产气灭弧装置，7．石英砂灭弧装置； 8．变压器油灭弧装置；9．压缩空气灭弧装置； 10．SF6灭弧装置； 11．真空灭弧装置。
此外，为了增加灭弧装置的开断能力，通常可以采用下列辅助方法：1．在弧隙两瑞并联电阻；2. 附加同步开断装置；3．附加晶闸管装置。
上述灭弧装置的灭弧原理是：(1) 在大气中依靠触头分开时的机械拉长，使L增大；(2) 利用流过导电回路或特制线圈的电流在燃弧区产生磁场，使电弧迅速移动和拉长；（3）依靠磁场的作用，将电弧驱入用耐弧材料制成的狭缝中，以加强电弧的冷却和消电离；(4) 用金属板将电弧分隔成许多串联的短弧；(5) 在封闭的灭弧室中，利用电弧自身能量分解固体材料，产生气体，以提高灭弧室中的压力，或者利用产生的气体进行吹弧；(6) 利用电弧自身能量，使变压器油分解成含有大量氢气的气体并建立起很高的压力，再利用此压力推动冷油和气体去吹弧；(7) 利用压缩空气吹弧；(8) 利用SF6气体吹弧；(9) 在高真空中开断触头，利用弧隙中由电极金属蒸汽形成的弧柱在电流过零时迅速扩散的原理进行灭弧；(10) 利用石英砂等固体颗粒介质，限制电弧直径的扩展和加强冷却。
开关电器典型灭弧装置的工作原理一、拉长电弧（1）大气中，利用机械拉长电弧方式的原理与图例。
电弧放长后，电弧电压就增大，其静态伏——安特性向上移动。
如下图示，除依靠触头分开拉长电弧以外，还可依靠导电回路的电流产生的磁场使电弧弯曲来拉长电弧。
前者沿电弧的轴向(亦称切向)拉长电弧，后者是沿着垂直于弧轴的方向(亦称法向)拉长电弧。
依靠拉长电弧使之恰好熄灭的最短长度，称为临界长度，记为L lj。
刀开关拉长电弧的例子。
(2) 利用流过导电回路的特制线圈的电流在燃弧期间产生磁场，使电弧迅速移动和拉长。
下图的b还增加了引弧角。
二、磁吹灭弧：可用于低压直流和交流接触器中。
对后者，为减少涡流损耗和避免由于钢夹板中磁通与电弧电流相位不同而产生反向电动力，铁心2上可开一槽8(如图5-4所示)或者用硅钢片叠成。
当铁心不饱和时，如果磁吹线圈的开断大电流时产生的磁场适当，则在开断小电流时将因电动力过小而引起吹弧困难。
当然，也可以设计成磁吹线圈在开断小电流时产生的磁场适当。
但这样做，一方面将使磁吹线圈的匝数增加，增大了线圈体积和多用有色金属；另一方面将使开断大电流时产生的磁场过强，过强的磁场不仅会使燃弧区扩展过大和容易产生不能允许的过电压，而且因为因为在触头刚分瞬间，触头间形成的熔化金属桥可能被过大的电动力驱赶到接触区以外去，使得触头的电磨损大大增加。
为缓和上述矛盾，可以通过适当选择磁吹线圈的匝数以及铁心和钢夹板的截而积，使得开断小电流时磁场加强，在开断大电流时则由于磁路饱和而磁场不致过强。
这样，电弧所受到的电动力将不再随开断电流成平方倍数地增加。
三、纵缝灭弧装置所谓纵缝就是灭弧室的缝隙方向与电弧的轴线平行。
此灭弧装置的工作原理是利用磁吹线圈产生的磁场将电弧驱入耐弧绝缘材料(石棉、水泥、陶土等)制成的具有纵缝的灭弧室中进行灭弧。
它既可用于熄灭直流电弧，也可用于熄灭交流电弧。
按缝隙的尺寸和形式，它们又分两种，如图5-5所示。
图5-5a 表示一单纵缝灭弧装置的原理结构。
图中，1为用耐弧绝缘材料制成的灭弧室壁，2为磁吹线圈的钢夹板，3为电弧。
通常上部缝宽小于熄灭电弧的直径。
由图5-6可见，当电流增大（横坐标向右）时，纵缝灭弧装置中电弧的“伏—安特性”随电弧电流增加而下降的程度比自由燃弧时的“伏—安特性”下降程度要缓得多；特别当电流很大时，E可以认为是常数。
随着缝宽的减小和电弧横向运动速度的提高，电弧的“伏—安特性”也将升高，这表明灭弧能力也随之增强。
采用多纵缝可以减小电弧进入上部窄缝的阻力，在驱动电弧运动的电磁力给定时，可以采用比单纵缝灭弧室更小的缝隙。
这使灭弧空壁对电弧的冷却和消电离作用更强。
多纵缝灭弧装置广泛用于低压接触器中。
四、绝缘栅片灭弧装置灭弧装置如图5-8所示。
其中，灭弧室l中装有用耐弧绝缘材料制成的几片绝缘栅片2，栅片的边缘和电弧3的轴线垂直。
当开断电流时，在触头4和5之间产生的电弧在导电回路的磁场作用下向上运动。
由于受到绝缘栅片的阻挡，电弧弯曲成如图5-9中A~G曲线所示的形状。
当磁场的方向为垂直于纸面向里时，电弧AB、BC和CD段所受的电动力都使电弧压向绝缘栅片顶部，增大与栅片表面的接触面积，从而加强了电弧的冷却和消电离作用；而DE段所受的电动力使电弧向上拉长，更加深入栅片间隙和增加电弧与绝缘栅片的接被面积。
除此以外，电弧AB段和CD段相互作用产生一相吸电动力、CD段和EF段相互作用产生一相斥电动力，使AB、CD和EF 段压向绝缘册片；CD段和EF段对DE段相互作用也产生一相斥电动力，使DE段向上运动。
这种灭弧装置充分利用了电弧自身磁场产生的电动力。
在电弧进入栅片之后，电弧电压变高。
图5-11表示厚为2mm、片距5mm的平板形栅片的灭弧装置开断350A电流时，介质初始恢复强度U jf0和K jf与n变化的关系是不成比例。
其原因，是电弧进入栅片分成很多短弧后，它们在灭弧室中的运动速度不同、运动方向也不同。
五、金属栅片(又称去离子栅)灭弧装置：这种灭弧装置的原理构造如图5-10 a所示。
灭弧室1内部有许多由厚度为2~3mm钢板冲成的横向栅片2。
栅片外表面镀铜以增大传热能力和防止钢片生锈。
每一栅片冲有三角形的缺口。
栅片缺口错开的作用为减少电弧初始碰到的栅片数，从而减少进入的阻力。
在电弧进入栅片之后，电弧电压变为金属栅片灭弧装置既能用于熄灭直流电弧，也能用于熄灭交流电弧。
当熄灭直流电弧时：图5-11表示厚为2mm、片距5mm的平板形栅片的灭弧装置开断350A电流时，介质初始恢复强度U jf0和K jf与n变化的关系是不成比例。
其原因，是电弧进入栅片分成很多短弧后，它们在灭弧室中的运动速度不同、运动方向也不同。
金属栅片灭弧装置广泛用于低压开关电器中。
其主要缺点是灭弧室除电弧能量损耗之外，还有栅片中电阻、磁滞和涡流引起的损耗。
加之栅片间隙较小，阻碍了热量的散发。
这些都使灭弧室的温度容易升向，从而引起灭弧条件恶化。
因此，这种灭弧装置不适用于过分频繁操作的场所。
六、固体产气灭弧装置某些固体绝缘材料如钢纸(亦称反白)、有机玻璃等，在电弧的高温作用下能迅速气化，产生大量主要成分为氢及其化合物的气体。
利用这些材料的产气性质进行灭弧的灭弧装置称为固体产气灭弧装置。
图5-13是利用串联短弧和高气压两种方式灭弧。
其中，钢纸管在电弧的高温作用下分解，产生气体，使压力提高。
如图5-14所示，灭弧期间管内的压力可达4.8MPa图5-15是利用产气原理提高气压，再利用气压进行灭弧的高压跌落式熔断器熔管的原理结构图。
当短路电流通过时，熔丝3被熔断产生电弧，于是弹簧6长度缩短，电弧被迅速拉长。
同时，电弧的高温使钢纸分解产生大量的气体，管内压力迅速升高，这一压力推动软线5加速向右运动，从而也加速电弧的拉长和压力的升高。
当软线5被推出钢纸管8以后，管内的高压气体向外冲出，进行纵向吹弧，使电弧熄灭。
七、石英砂灭弧装置：利用石英砂限制弧柱的扩展并冷却电弧使之熄灭的装置，叫做石英砂灭弧装置。
当熔片的狭颈熔断、气化形成几个串联的短弧后，这些短弧继续将熔片的狭颈部分气化。
由于熔片气化后让出的空间很小，每一短弧都相当于在石英砂包围的狭缝中燃烧，它因为和石英砂紧密接触而受到强烈冷却。
同时由于熔片4金属从固态变为气态后，体积受局部石英砂的限制不能自由膨胀，于是在燃弧区形成很高的压力，此压力推动弧隙中电离气体迅速向石英砂缝隙中扩散，并在缝隙中受到冷却和消游离，这就大大加强了对弧隙的冷却作用。
石英砂熔断器釆用了多断口串联、提高弧隙中气压以加强电离气体的扩散作用，以及利用狭缝冷却电弧共三种灭弧原理，所以它的灭弧能力强，限流作用非常显著熔管1用瓷制成，2和3分别为端盖和接线板。
当熔片的狭颈熔断、气化形成几个串联的短弧后，这些短弧继续将熔片的狭颈部分气化。
由于熔片气化后让出的空间很小，每一短弧都相当于在石英砂包围的狭缝中燃烧，它因为和石英砂紧密接触而受到强烈冷却。
同时由于熔片4金属从固态变为气态后，体积受局部石英砂的限制不能自由膨胀，于是在燃弧区形成很高的压力，此压力推动弧隙中电离气体迅速向石英砂缝隙中扩散，并在缝隙中受到冷却和消游离，这就大大加强了对弧隙的冷却作用。
石英砂熔断器釆用了多断口串联、提高弧隙中气压以加强电离气体的扩散作用，以及利用狭缝冷却电弧共三种灭弧原理，所以它的灭弧能力强，限流作用非常显著。
八、变压器油灭弧装置1、分类：自能式：利用电弧自身的能量将油蒸发分解而成油气，提高灭弧室中的压力以驱动油或油气进行吹弧。
外能式：利用外界能量(通常是储存在弹簧中的能量)推动活塞，提高灭弧室中的压力以驱动油或油气进行灭弧。
混合式：兼用上述两种能量，提高灭弧室中的压力以驱动油或油气进行吹弧。
2、即使在油中简单地位长电弧，其灭弧能力也比在大气中拉长电弧高得多。
这是因为：(1) 油气的主要成分是氢，它在所有气体中具有最高的导热系数和最小的粘度，这就使弧柱的热量容易散发。
(2) 在电弧的高温作用T，油的气化和分解过程非常剧烈。
油气形成后由于受到周围冷油的阻碍，体积不能迅速膨胀，因而气泡中压力很高，通常可达（0.5~1）MP。
(3) 在熄灭交流电弧过程中，当电流增大时，电弧的功率增大，油气的形成加剧，气泡中油气温度增高和压力上升。
在压力较高的情况下，气泡壁处油的沸点升高，处于过热状态。
当电流减小特则是过零附近时，由于电弧功率减小，油气产生的速度下降，但气泡在压力作用下仍继续膨胀，结果引起气泡中油气的温度和压力迅速降低。
此时气泡壁处油的沸点下降，处于过热状态的油猛烈气化。
由于气泡壁各处油的气化速度不一致，在气泡内就形成了压力差。
此压力差促使油气产生混乱的运动，使刚刚形成的温度较低的油气进入弧柱中，加强了弧柱的冷却．(4) 在某些情况下，还可利用被开断电流产生的电动力使电弧弯曲和靠近气泡壁，加强对弧柱的冷却作用。
按照油或油气与电弧泎用的方式，自能吹弧灭弧装置又可分为横吹，纵吹．纵横吹和环吹四种。
开断电流越大，则单位时间内产生的气体越多，灭弧室内压力越高，吹弧力量越强，于是燃弧时间越短；当开断较小电流时，灭弧室内压力越低，吹弧力量减弱，燃弧时间增长，实际上没有吹弧作用，即相当于在油中简单开断。
