渗流分析
渗流分析在石油开采工艺改进
渗流分析在石油开采工艺改进一、渗流分析在石油开采中的重要性渗流分析是一种重要的物理模拟方法，广泛应用于石油开采领域。
它通过模拟地下流体的流动特性，帮助工程师和地质学家更好地理解和预测石油和天然气的流动行为。
这种分析方法对于优化石油开采工艺、提高开采效率和降低成本具有重要意义。
1.1 渗流分析的基础原理渗流分析基于流体力学和地质学的原理，通过建立地下岩石孔隙结构的数学模型，模拟流体在其中的流动。
这一过程涉及到流体力学中的多孔介质理论、达西定律等基本理论。
通过这些理论，可以计算出流体在不同条件下的流动速度、压力分布和流量。
1.2 渗流分析的应用场景渗流分析在石油开采中的应用场景非常广泛，主要包括以下几个方面：- 油藏描述：通过渗流分析，可以详细了解油藏的地质结构、孔隙率、渗透率等参数，为油藏开发提供基础数据。
- 油井设计：在设计油井时，渗流分析可以帮助预测油井的产量、压力变化和流体流动路径，从而优化井位和井型设计。
- 采油工艺优化：通过分析不同采油工艺下的流体流动特性，可以优化采油工艺，提高油井的开采效率和经济性。
- 油藏管理：在油藏管理过程中，渗流分析可以预测油藏的动态变化，为油藏的长期开发提供决策支持。
二、渗流分析在石油开采工艺改进中的应用2.1 传统采油工艺的局限性传统的石油开采工艺主要依赖于自然能量，如溶解气驱、水驱等。
这些方法在初期开采阶段效果较好，但随着开采的深入，油藏压力逐渐降低，开采效率也随之下降。
此外，传统工艺对油藏的适应性较差，难以应对复杂的油藏条件。
2.2 渗流分析在水驱采油中的应用水驱采油是一种常见的采油工艺，通过向油藏注入水来提高油藏压力，从而推动原油向油井流动。
渗流分析在水驱采油中的应用主要体现在以下几个方面：- 水驱方案设计：通过渗流分析，可以预测不同水驱方案下的油藏压力变化和原油流动路径，从而优化水驱方案。
- 水驱效果评估：在水驱采油过程中，渗流分析可以评估水驱效果，分析水驱过程中的油水分布和流动特性，为水驱工艺的调整提供依据。

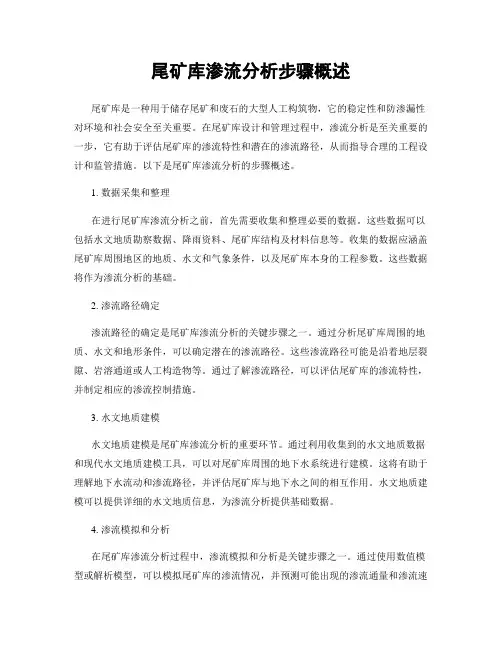

尾矿库渗流分析步骤概述
尾矿库渗流分析步骤概述尾矿库是一种用于储存尾矿和废石的大型人工构筑物，它的稳定性和防渗漏性对环境和社会安全至关重要。
在尾矿库设计和管理过程中，渗流分析是至关重要的一步，它有助于评估尾矿库的渗流特性和潜在的渗流路径，从而指导合理的工程设计和监管措施。
以下是尾矿库渗流分析的步骤概述。
1. 数据采集和整理在进行尾矿库渗流分析之前，首先需要收集和整理必要的数据。
这些数据可以包括水文地质勘察数据、降雨资料、尾矿库结构及材料信息等。
收集的数据应涵盖尾矿库周围地区的地质、水文和气象条件，以及尾矿库本身的工程参数。
这些数据将作为渗流分析的基础。
2. 渗流路径确定渗流路径的确定是尾矿库渗流分析的关键步骤之一。
通过分析尾矿库周围的地质、水文和地形条件，可以确定潜在的渗流路径。
这些渗流路径可能是沿着地层裂隙、岩溶通道或人工构造物等。
通过了解渗流路径，可以评估尾矿库的渗流特性，并制定相应的渗流控制措施。
3. 水文地质建模水文地质建模是尾矿库渗流分析的重要环节。
通过利用收集到的水文地质数据和现代水文地质建模工具，可以对尾矿库周围的地下水系统进行建模。
这将有助于理解地下水流动和渗流路径，并评估尾矿库与地下水之间的相互作用。
水文地质建模可以提供详细的水文地质信息，为渗流分析提供基础数据。
4. 渗流模拟和分析在尾矿库渗流分析过程中，渗流模拟和分析是关键步骤之一。
通过使用数值模型或解析模型，可以模拟尾矿库的渗流情况，并预测可能出现的渗流通量和渗流速度。
渗流模拟和分析可以通过改变渗流路径、调整地下水位、模拟降雨等方式进行。
通过这些分析，可以评估尾矿库的渗流风险，并制定相应的渗流控制措施。
5. 渗流控制措施设计基于渗流分析的结果，可以制定合理的渗流控制措施。
这些措施可以包括构建防渗堤坝、加强尾矿堆积物的渗流抗性、改变地下水位、排水系统设置等。
渗流控制措施的设计应基于可行性、可持续性和经济性原则，并需要根据具体的尾矿库工程要求进行优化。
第四节 土石坝的渗流分析
第四节土石坝的渗流分析
一、渗流的概念：水库蓄水后，由于上下游水位差的关系，水流会通过坝体土粒之间的空隙从上游向下游流动。
图6-13 渗流示意图
二、渗流分析的目的：
（1）确定坝体内浸润线的位置；
（2）确定坝体及坝基的渗流量，以估算水库的渗漏损失；
（3）确定坝体和坝基渗流逸出区的渗流坡降，检查产生渗透变形的可能性；
（4）为坝体稳定分析和布置观测设备提供依据。
常用的渗流分析方法：流体力学方法、水力学方法、流网法和试验法。
三、渗流基本方程
土坝渗流为层流，因此满足达西定律(Darcy’s Law), 渗流区内任一点势函数应满足拉普拉斯方程：
k x, k y——分别为x, y方向的渗透系数
对于简单的边界条件，上述方程能解，复杂边界条件，需借助数值方法。
四、渗流的水力学问题
假设: 均质, 层流, 稳定渐变流.
应用达西定律，并假定任一铅直过水断面内各点的渗透坡降相等，对不透水地基上的矩形土体，流过断面上的平均流速为：
单宽流量：
图6-14 不透水地基上矩形土体的渗流计算图
自上游向下游积分：
自上游向区域中某点（x,y）积分，得浸润线方程：
图6-15 土坝浸润线示意图五、流网法
图6-16 流网的绘制。
渗流路径分析及稳定性评价
渗流路径分析及稳定性评价Ⅰ. 渗流路径分析渗流路径分析是一种利用地质信息和水文数据来研究地下水流动和路径的方法。
通过分析地下岩层及构造特征、土壤类型和含水层的性质，可以确定地下水的运动路径和渗流方向，以揭示地下水的流动规律和地下水资源的分布情况。
1. 地下岩层和构造特征分析在渗流路径分析中，首先需要对地下的岩层和构造特征进行详细的分析。
通过野外地质调查和岩心钻孔技术，可以确定不同岩层的厚度、渗透性和含水性质等参数。
同时，还需要考虑构造特征对地下水的影响，如断裂带、断层带和褶皱带等，这些构造特征会影响地下水运动的路径和速度。
2. 土壤类型和含水层分析土壤类型和含水层的性质对渗流路径分析也具有重要的影响。
通过采集土壤剖面样品并进行实验室测试，可以确定土壤的质地、渗透系数和水分保持能力等参数。
同时，含水层的性质也需要进行详细的分析，如地下水位、渗透性和孔隙度等，并绘制地下水分布图，以确定地下水流动的路径。
3. 数值模拟和地下水动力学分析利用各种地下水数值模拟软件，可以对地下水流动进行模拟和预测。
通过建立地下水流动的数学模型，结合地质数据和水文数据，对渗流路径进行分析和评价。
同时，还可以利用地下水动力学原理，分析地下水流动的速度和流量，以确定渗流路径的稳定性。
Ⅱ. 渗流路径稳定性评价渗流路径的稳定性评价是对地下水渗流路径进行评估和优化的过程。
通过分析渗流路径的稳定性，可以确定渗流路径是否存在渗漏风险、地下水污染的潜在风险和地下工程建设的风险。
1. 渗漏风险评估渗漏风险是指地下水径流过程中可能发生的渗漏和漏失现象。
评估渗漏风险需要考虑地下岩层和土壤类型、地下水位和流量、渗透性和孔隙率等因素。
根据渗漏风险评估结果，可以采取相应的措施，如加强渗漏屏障、改善地下防渗设施等，以提高渗流路径的稳定性。
2. 地下水污染风险评估地下水污染风险评估是对地下水渗流路径上潜在的污染源和污染物进行评估和分析的过程。
通过考虑地下水渗透性、污染物扩散速度和污染源的距离等因素，可以评估地下水污染的潜在风险，并制定相应的防控措施，以保护地下水资源的安全性。
渗流分析——精选推荐
渗流分析渗流分析————————————————————————————————作者：————————————————————————————————⽇期：⼤坝的渗流与防渗摘要:本⽂概述了渗流的形成、渗流的危害、渗流计算原理以及在⽔利⼯程施⼯中进⾏渗流控制常⽤的⼯程措施，总结⽬前渗流和防渗的研究成果,认为渗流或多或少的会存在于各种挡⽔、蓄⽔建筑以及⼟⽊⼯程施⼯中,⽆法避免渗流发⽣。
但是随着研究⼿段、⼯艺的不断进步,对渗流研究程度不断深⼊,已能够对不同⼯程环境下渗流进⾏定性和定量的分析，并相应采取合适的措施控制渗流，虽然⽆法避免也掌控之，也能将渗流控制在⼯程安全的范围之内。
关键字：渗流防渗渗流原理渗流和渗透控制是⽔利⼯程中的⼀项⾮常重要的课题，直接关系到⼯程的安全和投资。
许多⽔⼯建筑物的失事都与渗流有关,例如1９６4年鲍德温⼭(BaldwiｎHｉｌlｓ）坝由于铺盖与基础接触⾯产⽣渗透破坏⽽失事，1976年堤堂(Teｔoｎ）坝由于右岸⼀个窄断层发⽣渗透破坏,不到6h就发⽣了跨坝事故。
１渗流概述⽔在⼟体孔隙中流动的现象称为渗流。
⽔在⼟中的存在状态有,⽓态⽔、附着⽔、薄膜⽔、⽑细⽔和重⼒⽔，其中重⼒⽔是渗流理论研究的对象[1]。
在⽔利⼯程中，常见到的渗流类型主要有四个⽅⾯：①通过挡⽔建筑物的渗流。
⽬前已经建成的⽔⼯建筑物和许多挡⽔建筑物,如⼤坝、围堰等，⼴泛采⽤有⼀定透⽔性的材料(如⼟、堆⽯)筑成,因此⽔可以通过建筑物中的孔隙流动, 形成了渗流。
②⽔⼯建筑物地基中的渗流。
若挡⽔建筑物的地基是透⽔的，如⼟砂砾⽯、岩⽯地基等，都会不同程度的产⽣渗⽔。
③集⽔建筑物的渗流。
在⼟壤改造及建筑物施⼯中，为了降低地下⽔位,常常采⽤集⽔井或集⽔廊道,集中地下⽔，并将其排⾛，以降低地下⽔位,防⽌⼟壤盐碱化和创造施⼯条件。
④⽔库及河渠的渗流。
⽔库建成后，⽔库⽔位抬⾼,库区周围的地下⽔位也相应的抬⾼，改变了原有地下⽔的运动状况,可能导致库区附近农⽥容易沼泽化和盐碱化,使原本不受地下⽔浸润的建筑物地基变为受浸润状态。
渗流分析在水利工程安全评价
渗流分析在水利工程安全评价一、渗流分析概述渗流分析是水利工程中的一项关键技术，它涉及到地下水在土体中的流动特性及其对工程结构安全性的影响。
渗流现象普遍存在于各种水利工程中，如水库、大坝、堤防、排水系统等。
正确评估渗流对工程结构的影响，对于确保工程安全和延长工程寿命至关重要。
1.1 渗流分析的重要性渗流分析的重要性主要体现在以下几个方面：首先，它可以帮助设计者和工程师了解地下水流动的规律，从而在工程设计阶段就考虑到渗流的影响。
其次，通过渗流分析，可以预测和评估工程结构在地下水作用下的稳定性，避免渗流引发的工程灾害。
最后，渗流分析还有助于优化工程设计方案，提高工程的经济效益和社会效益。
1.2 渗流分析的应用场景渗流分析的应用场景非常广泛，包括但不限于以下几个方面：- 水库和大坝的渗流控制：评估水库和大坝在地下水作用下的稳定性，设计合适的防渗措施。
- 堤防工程的渗流安全：分析堤防在地下水作用下的渗流特性，预防渗流引起的管涌和滑坡。
- 排水系统的优化设计：通过渗流分析，优化排水系统的布局和结构，提高排水效率。
- 地下水资源的合理开发：评估地下水开采对周围环境和工程结构的影响，实现地下水资源的可持续利用。
二、渗流分析的理论基础渗流分析的理论基础主要包括地下水动力学、土力学和流体力学等。
这些理论为渗流分析提供了科学的方法和工具。
2.1 地下水动力学地下水动力学是研究地下水流动规律的科学。
它涉及到地下水的补给、径流、排泄等过程，以及地下水与土体之间的相互作用。
地下水动力学的基本方程是达西定律，该定律描述了地下水在土体中的渗透速度与水头梯度之间的关系。
2.2 土力学土力学是研究土体物理性质和力学行为的科学。
在渗流分析中，土力学主要关注土体的渗透性、压缩性和强度等特性。
这些特性对地下水的流动和工程结构的稳定性有重要影响。
2.3 流体力学流体力学是研究流体运动规律的科学。
在渗流分析中，流体力学提供了描述地下水流动的数学模型和计算方法。
大坝渗流分析讲义
大坝渗流分析讲义
大坝渗流分析是针对大坝在长期运行中可能出现的渗漏问题进行的一
种技术分析。
大坝作为一种重要的水利工程结构，其稳定性和安全性对水
利工程的正常运行至关重要。
渗流问题的发生会影响大坝的稳定性，甚至
会导致大坝破坏，给下游区域造成严重的水灾危害。
因此，大坝渗流分析
是评估和解决渗流问题的重要手段。
2.渗流量计算：通过渗流量的计算，可以评估大坝渗流的强度和规模。
渗流量的大小直接影响到大坝的稳定性，因此，需要合理地评估和控制渗
流量。
3.渗流速度分析：渗流速度是渗流问题的另一个重要参数。
通过渗流
速度的分析，可以评估渗流的速度和渗流的扩散范围。
在设计和施工过程中，需要根据渗流速度的分析结果，来判断可能出现渗漏的情况，并采取
相应的措施来防止渗漏的发生。
4.渗流压力分析：渗流压力是渗流问题的关键指标之一、渗流压力的
大小和分布直接影响到大坝结构的稳定性。
通过对渗流压力的分析，可以
评估渗流压力的大小和分布，确定可能出现渗漏的位置和程度，并采取相
应的措施来减小渗流压力的影响。
在大坝渗流分析中，一般采用数值计算的方法来进行渗流场的模拟。
数值计算可以更加准确地模拟大坝渗流场的分布和特征，并可以考虑各种
影响因素对渗流的影响。
在进行数值计算时，需要对大坝的结构和渗透条
件进行合理的模拟和假设，以获得准确的分析结果。
地基渗流事故分析报告
地基渗流事故分析报告一、背景概述地基渗流是指水分从地面或地下渗透到地基土壤中，导致地基土壤失去稳定性并引发地基沉降、滑动或崩塌等问题的现象。
地基渗流事故在建筑和基础设施工程中被广泛遇到，对工程安全和稳定性带来严重的威胁。
本报告基于对某地基渗流事故的详细调查和分析，旨在总结事故原因并提出相应的对策和预防措施。
二、事故描述该地基渗流事故发生在某高层住宅小区建设工程中。
起初，工程进展顺利，但在土方开挖后不久，开始出现地基沉降和土壤松动的迹象。
随着时间的推移，地基渗流问题不断加剧，导致部分建筑物出现严重的倾斜和裂缝。
为了保证居民的安全，工程停止施工并进行了详细的调查和分析。
三、事故原因分析1. 地质条件不佳：该建筑地块位于一个地下水位高且土壤含水量较高的地区，地下水流动性强且地基土质较松散，对地基稳定性构成了威胁。
2. 基础设计不当：由于对地质条件了解不深入，工程设计未能充分考虑地质因素和地基渗流风险，基础结构强度不足以应对水分渗流引起的地基变形和沉降。
3. 施工工艺缺陷：在进行土方开挖的过程中，未对地下水进行有效控制和排除。
没有采取合适的排水系统和加固措施，导致地基土壤逐渐失去稳定性，引发渗流事故。
四、事故影响与损失1. 安全影响：地基渗流事故导致部分建筑物严重倾斜和裂缝，威胁到居民的人身安全和生命财产安全。
2. 经济损失：工程停工导致工期延误和额外费用支出，再度施工需要重新建设受损的部分，造成巨额财务损失。
3. 后续影响：该事故在当地引起了较大的社会关注和负面影响，对开发商的声誉和企业形象造成了不可忽视的影响。
五、事故教训和建议1. 深入地勘调查：在规划和设计阶段，应进行充分的地勘调查，充分了解地质条件和地下水位状况，评估地基渗流风险，为后续的工程设计和施工提供科学依据。
2. 加强设计和施工管理：设计师和施工方要对地基渗流问题给予足够重视，在工程设计和施工过程中应加强监控和管理，确保基础结构稳定性和安全性。
第三节-土石坝的渗流分析
第三节 土石坝的渗流分析一、渗流分析的目的1) 确定浸润线的位置； 2) 确定坝体和坝基的渗流量； 3) 确定渗流逸出区的渗透坡降。
二、渗流分析方法常用的渗流分析方法：流体力学方法、水力学方法、流网法和试验法。
三、水力学方法水力学方法基本假定: 均质, 层流, 稳定渐变流。
1）渗流计算的基本公式图4－19表示一不透水地基上的矩形土体，土体渗透系数为k ，应用达西定律和假定，全断面内的平均流速v 等于：dxdykv -= （4-8） 设单宽渗流量为q ，则：dx dykyvy q -== （4-9）将上式分离变量后，从上游面（x=0，y=H 1）至下游面（x=L ，y=H 2）积分，得：L kqH H 22221=- 即： LH H k q 2)(2221-= （4-10）若将式（5-9）积分限改为：x 由0至x ，y 由H 1至y ，则得浸润线方程：xy H k q 2)(221-=即： x kqH y 221-= （4-11） 2）水力学法渗流计算用水力学法进行土坝渗流分析时，关键是掌握两点：一是分段，根据筑坝材料、坝体结构及渗流特征，把复杂的土坝形状通过分段，划分为几段简单的形状。
二是连续，渗流经上游面渗入、下游面渗出，通过坝体各段渗流量相等。
以此建立各段渗流之间的联系。
一、不透水地基上土坝的渗流计算 （一）均质土坝的渗流计算1．下游有水而无排水设备或有贴坡排水的情况如图4－20所示，可将土石坝剖面分为三段，即：上游三角形段AMF 、中间段AFB″B′以及下游三角形B″B′N。
根据流体力学原理和电模拟试验结果，可将上游三角形段AMF 用宽度为△L 的矩形来代替，这一矩形EAFO 和三角形AMF 渗过同样的流量q ，消耗同样的水头。
△L 值可用下式计算： 11121H m m L +=∆ （4-12）式中：m 1为上游边坡系数，如为变坡可采用平均值。
于是可将上游三角形和中间段合成一段EO B″B′,根据式(4-10），可求出通过坝身段的渗流量为：L H a H k q '+-=2])([220211 （4-13）式中：a 0 为浸润线逸出点距离下游水面的高度；H 2 为下游水深；L '为EO B″B′的底宽，见图5-20。
隧道工程施工中的渗流与固结分析
隧道工程施工中的渗流与固结分析一、渗流分析隧道工程施工中的一个重要问题就是地下水的渗流。
随着隧道深度的增加，地下水的渗透压力也随之增大。
随着施工深度的增加，岩土中存在的水压就会变得越来越大，为了保证施工的安全和顺利进行，必须对渗流进行分析。
1. 渗透压力的影响隧道施工时可采用压重法、掘进法和盾构法，这些方法在施工过程中都会受到地下水的渗透压力的影响，特别是在经过地层的荷载时，地下水的压力会更加显著。
如果在设计中忽略了水压情况，会导致施工过程中水流失控，进而导致工程事故的发生。
2. 渗透系数的计算为了在工程施工时准确计算渗透系数，需要了解地下水的渗透情况。
渗透系数是描述岩土渗透能力关键参数之一，它通常是通过实验测定得出。
然而，在实际的隧道工程施工中，由于地层结构等情况的复杂性，渗透系数的计算往往比实验测定更加具有挑战性。
因此，必须采用各种先进技术的组合来计算渗透系数。
二、固结分析在隧道工程施工过程中，孔隙水压力和地下水压力的作用使得围岩处于不稳定状态。
为了保障施工的安全和工程质量，必须对围岩和支护结构的固结性进行分析。
1. 围岩的固结性围岩的固结性是指针对岩石破裂和变形的能力。
在隧道工程施工中，围岩不仅要承受地层的静荷载，还要面对存在的地下水压力以及异构应力等因素的影响。
为了预测围岩的固结性，必须对围岩的矿物组成、物理性质和荷载的作用力进行研究，并通过数学模型来计算围岩的变形和裂缝。
2. 支护结构的固结性支护结构的固结性是指支护结构对围岩的控制能力。
隧道支护可以采用钢筋混凝土和钢梁等材料建立，而支护结构的固结性可以通过模拟温度、波速以及压缩等因素来评价。
支护结构的稳定性对隧道工程的安全和施工进展至关重要。
三、结论隧道工程施工中的渗流与固结分析是确保施工安全和顺利进行的重要手段。
渗流分析对于地下水的渗透压力的评估，可以有效地帮助工程师预测隧道施工中的水流失控问题，从而采取及时的应对措施。
固结分析可帮助工程师建立合适的支护体系，确保隧道开挖时周围的岩土稳定，保障人员和设备的安全。
第七章渗流分析
6.6.1渗流分析说明渗流分析的目的在于：①土中饱和程度不同，土料的抗剪强度等力学特性也相应地发生变化，渗流分析将为土石坝中各部分土的饱水状态的划分提供依据；②检验坝的初选形式与尺寸，确定渗流力以核算坝坡稳定；③进行坝体防渗布置与土料配置，根据坝内的渗流参数与逸出坡降，检验土体的渗流稳定，防止发生管涌和流土，在此基础上确定坝体及坝基中防渗体的尺寸和排水设施；④确定通过坝和河岸的渗水量损失，并计算排水系统的容量。
依据《碾压土石坝设计规范》(SL274-2001 )中8.1.2，渗流计算应包括以下水位组合情况：①上游正常蓄水位与下游相应的最低水位；②上游设计洪水位与下游相应的水位；③上游校核洪水位与下游相应的水位；④库水位降落时上游坝坡稳定最不利的情况；6.6.2渗流分析计算积石峡库区周边均为不透水岩层，封闭条件良好，因此渗流分析计算模型为不透水地基均质坝。
对均质坝在不透水地基上，有排水设备的情况, 不考虑均质坝上游坝壳料部分对渗流的影响。
对棱体排水，浸润线逸出部分如图所示。
y 「在一单宽渗流量和均质坝下游坡渗流水深h可由下面两式联立解除:2 2q k[H i -(H2 h o)]一2L'h o 二L'2 (H i -出)2 -L'式中k——坝体的渗透系数，cm/s，其中k=0.45x 10 cm/s ；H——坝前水深，mH――坝后水深，mH——棱体前水深，mL ‘——透水区域，m。
1. 正常蓄水位时的渗流分析上游水位为1856m下游相应水位假设为1791m则上游水深H1 =1856-1782=74m,下游水深H2 =1791-1782=11m.L L —1—H174 = 30.83m1+2g 1+2 汉2.5L =(1865.07 -1856) 2.5 13 (1865.07 -1798)2.5 -(1798 -1791) 1 =196.35mL^L L L =42.59 169.59 = 227.18m代入式h0二• L'2(巴-H2)2 -L'2 2k[H1 ~(H^h0)]ho=14.85m,代入式2L' ,k=0.45x10 -6cm/s渗流量为：q=5.1x10 -8—/S,带入浸润线方程：将渗流曲线坐标值列入下表中表6.6.2-1正常蓄水位渗流曲线坐标值2. 设计洪水位时的渗流分析上游水位为1858.22m,下游相应水位假设为1793m则上游水深H, =1858.22-1782=76m,下游水深H2=1793-1782=11m.|_ L ―1— H1 —76 = 31.7 m1+2m 1+2沢2.5L =(1865.07 -1858.55) 2.5 13 (1865.07 -1798)2.5 -(1798 -1793) 1 =198.35mL^L L L =31.7 198.35 = 230.02m代入式h。
渗流分析
7 渗流稳定计算7.1 渗流场分析1、渗流计算1．１计算依据、条件及计算断面本次根据地勘资料和大坝的渗漏现象，采用北京理正软件设计研究所编著的《渗流分析软件》程序按二维有限元数值方法对大坝的渗流场进行计算。
根据试验测定并结合工程类比选用参数采用有限元计算.计算主要进行上游正常蓄水位与下游相应最低水位、库水位降落时上游坝坡稳定最不利的不同工况坝体的渗流稳定计算，为时家村水库大坝加固断面设计提供依据。
大坝为粘土心墙砂壳坝，坝顶宽度2.50米，现状坝顶高程210.00米，（黄海高程，下同）坝长80.00米，最大坝高12.00米，无裂缝，坝顶平均沉降0.15米；大坝上游坝坡1：1.63，下游坝坡成阶梯分布自上而下为：1：2.35、1：1.49、1：1.54，设2道戗台，宽1.50米。
坝前库中有部分淤积，根据以上资料，计算断面可以简化为5个区域：①前砼面板；②砂石料垫层；③坝体戈壁填筑；④坝基砂砾石；⑤基岩；1．１．１计算断面及参数的选取根据地质勘探大坝纵横剖面图中坝体及坝基的地质情况，渗流计算取大坝最大坝高断面作为典型断面进行渗流计算，该断面的渗流状况可较全面的反应大坝实际渗流状况。
计算参数以本次地勘资料分析选用，土层的渗透系数根据现场坝体钻探取芯土质观察结合室内土工实验成果，大坝典型计算断面共１１个区，详见图１，渗透系数取值见表１。
1．１．２计算工况考虑到小⑵型水库流域面积小，属山区河流，洪水陡涨陡落，洪峰历时短，高水位时坝体不能形成稳定渗流，根据《小型水利水电碾压式土石坝设计导则》（ＳＬ１８９－９６）规定，渗流计算选择以下水位组合情况：１）上游正常蓄水位与下游相应的最低水位。
２）库水位由校核洪水位降至正常蓄水位时上游坝坡稳定最不利的情况。
３）库水位由正常蓄水位降至死水位时上游坝坡稳定最不利的情况。
时家村水库正常蓄水位为76．１０ｍ，校核洪水标准为76 年一遇，校核洪水位为 77．３１ｍ，死水位60．１０ｍ，下游均无水。
4(2)土石坝(：渗流分析)
xx年xx月xx日
目录
• 引言 • 土石坝基本知识与概述 • 土石坝渗流分析原理和方法 • 土石坝渗流分析案例 • 土石坝渗流安全与防护ቤተ መጻሕፍቲ ባይዱ施 • 结论与展望
01
引言
背景介绍
土石坝是一种由土料、石料或混合料等材料组成，并主要依 靠坝体自身重量来抵抗坝下游水流的推力以保持稳定的水工 建筑物。
应急预案
制定应急预案，如发生渗流事故时，及时启动应急预案 ，组织抢险救援。
06
结论与展望
研究成果总结
建立了适用于本工程实际地质条件的渗流模型； 分析了不同工况下的坝体渗流场分布；
确定了坝体和坝基的渗透系数； 预测了坝体的渗流量。
存在问题和改进建议
1
模型参数的确定受地质条件影响较大，需进一 步开展相关研究；
结构形式
土石坝的结构形式可分为重力坝、拱坝和重力拱坝。重力坝是依靠坝体自重 和地基承载能力来维持稳定的坝体，拱坝则是通过拱形的结构形式利用地基 反力来维持稳定。重力拱坝则是结合了重力坝和拱坝的特点。
土石坝的渗流特性
渗流现象
渗流是指水在坝体内流动的现象。由于坝体材料的透水性，水会在压力作用下渗 透过坝体，形成渗流。
THANKS
感谢观看
影响渗流的要素
渗流的影响因素包括坝体材料的透水性、水压力、坝体结构形式等。这些因素的 变化会导致渗流量和渗流路径的变化。
03
土石坝渗流分析原理和方法
渗流分析的基本原理
1 2
饱和液体
在一定温度下，固体颗粒在一定压力下完全润 湿，此时液体和固体表面之间存在一个平衡压 力，称之为饱和压力。
土石坝材料的物理性质
计算步骤
包括前处理、计算、后处理三个步骤，其中前处理和后处理主要是对计算结果进行可视化 、分析和整理，计算则是根据渗流基本方程进行求解。
大坝工程中的渗流与稳定性分析
大坝工程中的渗流与稳定性分析一、引言大坝是人类为了控制水源、灌溉农田、发电等目的而修建的工程，是现代水利工程的重要组成部分。
在大坝的设计和建设过程中，渗流与稳定性分析是至关重要的环节。
本文将探讨大坝工程中渗流与稳定性分析的相关问题，并就渗流与稳定性分析的方法和技术进行介绍和讨论。
二、渗流分析渗流是指水分通过岩土体或混凝土结构的孔隙、裂隙、管道等进行流动的现象。
对于大坝工程而言，渗流可能会导致地基沉降、滑移、溃坝等严重问题，因此渗流分析是必不可少的工作。
在渗流分析中，常见的方法有试验法和数值模拟法。
试验法包括渗流试验和渗透试验，可通过测量水流速度、压力等参数，以了解渗流的规律和路径。
数值模拟法则通过计算机软件模拟渗流过程，从而得到渗流场的分布和影响因素。
渗流分析中的稳定性问题主要指大坝地基的稳定性。
地基稳定性分析是为了评估地基结构是否可以承受渗流引起的地基沉降、潜在滑移等作用。
稳定性分析方法包括解析法和数值法。
解析法常用的有平衡法和极限平衡法，数值法常用的有有限元法和边界元法。
三、稳定性分析稳定性分析的首要任务是确定渗流路径和温度场的分布。
温度场的分布可能影响材料的性质和行为，因此对于大坝工程而言，稳定性分析尤为重要。
在稳定性分析中，要考虑的因素很多，如地质条件、岩土体性质、工程的载荷等。
其中，地质条件是决定稳定性分析的基础。
地质调查是为了获取地质条件的必要信息。
岩土体性质包括孔隙比、饱和度、渗透性等，这些参数会直接影响到渗流速度和路径。
工程的载荷包括重力荷载、水压力和地震力等，它们会对地基结构产生影响。
稳定性分析的结果将用于决策，如是否需要采取加固措施、调整设计方案等。
因此，稳定性分析在大坝工程中起到了至关重要的作用。
四、渗流与稳定性分析的应用举例在大坝工程中，渗流与稳定性分析广泛应用于各个环节。
以混凝土面板大坝为例，渗流分析可用于确定混凝土面板的渗流路径和渗流速度，从而预防可能存在的渗漏问题。
尾矿库渗流稳定分析步骤及应用案例分析
尾矿库渗流稳定分析步骤及应用案例分析尾矿库是矿山开采过程中产生的高含固体物质浆体废料的贮存设施。
渗流稳定分析是评估尾矿库渗流状况的一种重要方法，能够帮助工程师确定尾矿库的稳定性、水文地质特征，以及对环境和周边地区的潜在影响。
本文将介绍尾矿库渗流稳定分析的步骤，并以一实际案例进行分析。
1. 数据收集与整理在进行渗流稳定分析时，需要收集和整理的数据包括尾矿库的地质、水文地质、基本工程参数等相关信息。
例如，需要了解尾矿库的底部和周边地质构造、土壤类型、地下水位、水文特征等。
同时，还需要收集周边地区的地质地貌特征和水系分布情况等。
2. 渗流参数测定渗流参数是指描述尾矿库渗流特性的参数，包括渗透系数、入渗特性以及尾矿浆体的扩散系数等。
为了确定这些参数的取值，需要进行一系列的实验室试验和现场监测。
例如，可以通过孔隙水压力试验、渗透试验等方式测定尾矿库内部土壤和尾矿浆体的渗透性。
3. 建立渗流模型基于收集和整理的数据，可以使用数值模拟软件建立尾矿库的渗流模型。
常用的数值模拟软件有SEEP/W、FLAC等。
模型可以包括尾矿库的地质构造、土壤材料特性、边界条件等。
通过模拟渗流过程，可以预测尾矿库中的渗流路径、渗流量等信息。
4. 分析渗流稳定性基于建立的渗流模型，可以进行渗流稳定性分析。
分析过程可以通过评估渗流速度、压力分布、渗流路径等参数，并与尾矿库的设计要求进行对比。
通过对渗流稳定性进行分析，可以识别潜在的渗漏路径或渗流问题，并采取相应的措施进行处理和修复。
5. 应用案例分析为了更好地理解尾矿库渗流稳定分析的应用，我们以某尾矿库的实际案例进行分析。
该尾矿库位于一个矿山区域，周围有一些村庄和农田。
收集的数据显示，该尾矿库的地质构造较复杂，包括多种岩性和节理。
水文地质调查发现，该尾矿库周边地区地下水位较高，且存在一些含水层。
通过渗流参数测定，我们测定了尾矿库内部土壤和尾矿浆体的渗透性。
然后，使用FLAC软件建立了尾矿库的渗流模型。
渗流稳定性分析方法综述
渗流稳定性分析方法综述渗流稳定性是指在岩体、土体或其他多孔介质中，渗透流（液体或气体）的分布是否稳定，是否存在渗透流方向的变化、聚集或反演等现象。
渗流稳定性分析方法是研究渗流稳定性的一种手段，通过对渗流体在介质中运动的规律进行分析，并提出相应的评价指标和技术方法，以评估渗流体在多孔介质中的稳定性。
目前，渗流稳定性分析方法主要可以分为两大类：实验方法和数值模拟方法。
实验方法是通过在实验室或野外进行模型实验，观察和测量渗流体的分布和运动规律，从而得到渗流稳定性的评估结果。
常用的实验方法包括物理模型实验、室内试验和野外试验。
物理模型实验是通过制作与实际工程相似的实验模型，在实验室中进行水压试验或压差试验，观察渗流体的流动特性，如流速、流量和渗透压力等参数的变化。
室内试验是通过在实验室中进行渗流流动实验，使用测量仪器和传感器对渗流体的物理性质进行监测和测量，如压力、温度和浓度等。
野外试验是在现场进行渗流流动实验，利用地下注水、压裂等方法，观察渗流体的运动规律和渗流路径的变化。
数值模拟方法是基于数学模型，通过计算机程序对渗流过程进行模拟和分析，得到渗流稳定性的评估结果。
数值模拟方法主要包括有限元法（FEM）、有限差分法（FDM）、边界元法（BEM）和解析解法等。
有限元法是最常用的数值模拟方法之一，它将渗流介质划分为有限数量的单元，通过求解节点处的渗流场变量，如压力和速度等，来模拟和分析渗流过程。
有限差分法是将渗流介质划分为离散的网格，通过在网格上的节点计算渗透压力和流速等，来模拟和分析渗流过程。
边界元法是将渗流介质的边界划分为离散的网格，通过计算边界上的渗透压力和流速等，来模拟和分析渗流过程。
解析解法是基于渗流过程的物理方程及其边界条件，通过数学分析和求解得到渗透压力和渗流速度等。
除了实验方法和数值模拟方法，还有一些其他的渗流稳定性分析方法。
例如，统计方法是通过对大量的实测数据进行统计分析，以揭示渗流体在多孔介质中的分布规律和运动趋势。
第三节土石坝的渗流分析
q
q1
q2
K
h2 e
H2 2
2L
KT
he H 2 nL
T
根据流量连续，联解以上两式可求得 q 和 he
32
2024/8/2
3、设有截水墙的斜墙坝渗流计算
把斜墙和截水墙与下游坝体和坝基分别进行计算。 并取斜墙和截水墙的平均厚度为δe、δ，则通过 斜墙、截水墙的渗流量可按下式计算:
q Ke
H2 1
4
2024/8/2
渗流分析方法
（3）数值解法
渗流计算的数值解法一般采用有限单元法。有 限单元法是目前解决复杂渗流问题的最有效方 法，对I、II级坝和高坝应采用数值法计算渗流 场的要素。
（4）流网法
用手工绘制流网，利用流网求解平面渗流问题 的水力要素，也可用来解决较复杂的边界问题。
5
2024/8/2
L0/T 20 5 4 3 2 1 n 1.15 1.18 1.23 1.3 1.44 1.87
浸润线仍按式(5-6)计算，此时应将渗流量q
用坝体渗流量q1代替。
y 2 H（152 -6）2Kq1 x
29
2024/8/2
（2）有截水墙的心墙坝渗流计算
有限透水深度地基的心墙坝，一般可做 成有截水墙的防渗形式（图5-6）。计算 时假设上游坝壳无水头损失（因为坝壳 土料为强透水土石料），心墙上游面的 水位按水库水位确定。因此，只需计算 心墙、截水墙和下游坝壳两部分。
坝体、坝q基2 的K单T 宽(H渗1 n流LH0(总d2 ))量T q为：
q
q1
q2
K
H2 1
H2 2
2L
(5K-1T 4(H)
1
H nL0
2
