零件尺寸公差与配合的合理选择(1)
零件尺寸公差与配合的合理选择(1)一、基孔制和基轴制的选择基准制是选择孔轴间各种配合关系的前提，被分为基孔制和基轴制两种系列。
基孔制是基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。
基孔制的特点是孔为基准孔，其下偏差为零。
基轴制是基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。
基轴制的特点是轴为基准轴，其上偏差为零。
维修中基准制的选择原则是：（1）一般情况下，要优先选用基孔制。
相对来说，加工孔要比加工轴困难。
采用基孔制，通过改变轴的尺寸和基准孔相配，加工起来容易方便，工艺性好；又有利于减少加工同一公称尺寸而配合不同的孔，所需标准刀具和量具的总数，减少总的生产投入。
（2）修理中，若直接截取冷拉钢材做轴，外圆不再进行加工，可采用基轴制，在加工孔中实现配合要求。
（3）与标准件配合的零件，基准制的选择应依照标准件来定。
（4）修理件的基准制应根据相配件的具体情况进行选择。
（5）由于结构原因必须采用多件配合时，应根据装配要求，具体分析情况，选用合适的基准制。
二、公差等级的选择（1）选择公差等级首先要能满足使用要求。
常用的配合尺寸一般采用的公差等级为IT5～IT11；特别精密零件的配合尺寸一般采用的公差等级为IT2～IT5；非配合尺寸制造时，一般采用的公差等级为IT12～IT18。
（2）选择公差等级要考虑工艺实现的可能性和经济性。
在满足使用的前提下，应尽可能地选择较低的公差等级以降低加工成本。
在生产过程中，产品精度的提高会明显增加生产成本，两者并不成正比关系。
因此，选择公差等级一定要慎重。
首先要对各种加工方法能达到的公差等级做到心中有数。
然后，再根据工艺设备和条件进行综合考虑。
（3）维修件选择公差等级还要考虑相配零件的精度及装配要求等。
三、配合的选择1.配合的一般选择配合是指基本尺寸相同的，相互结合的孔和轴的公差带之间的关系。
因此，配合性质主要由基本偏差的特点决定，同时也与公差等级有一定关系。
第二章 孔和轴的公差与配合分析
8
12
18
30
48
75
0.12 0.15
0.18
0.48
0.75
1.2
1.8
0.4
0.6
1
2.5
4
6
9
15
22
36
58
90
0.22
0.36
0.58
0.90
1.5
2.2
0.5
0.8
1.2
2
358源自111827
43
70
110
0.18
0.27
0.43 0.52
0.70
1.10
1.8
2.7
＞18～30
2.5 0.6 0.6 1 1.5 1.5 2.5 4 4 7 6 11 9 13 16 21 25 33 39 52 62 84 100 130 160
一
极限偏差的数值可能是正值、负值或零值。故
基 本 术 语 及 定 义
在偏差值的前面除零值外，应标上相应的“+”
号或“-”号。 2) 实际偏差：实际尺寸-基本尺寸所得代数差。 综上所述： 偏差是以基本尺寸为基数，从偏离基本尺 寸的角度来表述有关尺寸的术语。
一
尺寸公差(简称公差)
允许尺寸的变动量。
数值：等于最大极限尺寸与最小极限尺寸之差的 绝对值或上偏差与下偏差的差的绝对值。 表示：孔用Th表示；轴用Ts表示。 Th=︱Dmax- Dmin︱=︱ES-EI︱ Ts=︱dmax-dmin︱=︱es-ei︱ 注意：公差值无正负含义；不应出“+”“-”号。
Ymin
轴
一
过渡配合
过渡配合：可能具有间隙也可能具有过盈的配合。 此时，孔的公差带与轴的公差带相互重叠。 Xmax=Dmax-dmin=ES-ei + 0 Xav(或Yav)=(Xmax+Ymax)/2 Ymax=Dmin-dmax=EI-es 孔
常用尺寸轴、孔公差与配合的选择
常用尺寸轴、孔公差与配合的选择在机械加工、制造领域中，轴和孔的组合是一个非常普遍的情况。
而轴和孔之间应该具备一定的配合，才能使得机件组合后正常工作。
本文将介绍常见的尺寸轴、孔公差，以及它们之间如何选择配合，以便确保正确的机件组合。
常用尺寸轴在机械制造中，常见的尺寸轴有以下三种：1.h6轴h6轴是最常见的轴。
h表示“差配”，数字6表示轴的公差等级，越小则制造难度越大，制造成本越高，使用也越严格。
h6轴的公差范围为-0.009mm~0mm，通常用于一般的精度要求。
2.h7轴h7轴公差范围为-0.015mm~0mm，相比h6轴，h7轴的制造难度较小，成本也相对较低，被广泛用于各种机械加工领域。
3.h8轴h8轴公差范围为-0.030mm~0mm。
与h6和h7轴相比，h8轴的制造难度较小，成本也相对较低，并且适用范围更广，通常用于一些不要求很高精度的机械部件中。
常用孔公差类似于轴的公差，孔的公差也是分等级的。
常用的孔公差等级有以下几种：1.H7孔和h7轴类似，H7孔公差范围为-0.015mm~0mm，被广泛用于一般精度以及高精度要求不是太高的机械部件中。
2.H8孔H8孔公差范围为-0.025mm~0mm，相比H7孔，制造难度较大，成本也相对较高，通常用于对精度要求较高的机械部件。
3.H9孔H9孔公差范围为-0.040mm~0mm，制造难度更大，成本也更高，因此适用范围更加有限，通常只用于对精度要求非常高的机械部件。
配合选择在选择轴和孔的配合时，需要根据不同的精度要求、使用场景和工作环境等因素进行综合考虑。
常见的配合有以下几种：1.过盈配合过盈配合是指在轴与孔的配合中，轴的直径大于孔的直径，使得轴在孔中具有压力形成紧固的配合方式。
过盈配合能够保证机件之间的相对位置准确，但是在拆卸和更换时比较困难。
常用于高精度的机械部件。
2.渐进配合渐进配合是指在轴与孔的配合中，轴的直径与孔的直径相等，从而形成一种适合轻微移动的配合方式。
西工大公差尺寸精度设计孔轴公差与配合的选用
2 .在明显经济合理时，应当采用基轴制。 采用基轴制的典型情况—— 轴直接采用冷拔棒材，不再进行切削加工； 一根光轴上有多处与孔配合、且配合要求不同；
光轴—同一基本尺寸的轴。
【例】活塞连杆机构
❖ 活塞销——活塞（2处）：过渡配合 ❖ 活塞销——连杆：间隙配合
基孔制: Ф30H6/m5——Ф30H6/h5——Ф30H6/m5
又∵ Smin= EI-es=0 - es≥ [Smin]= +19um， ∴es≤-19μm。 查表2-4，基本偏差代号为f，es= -20μm, ei = -20-21=-41μm。
H8
∴配合代号为Ф30H8/f7
③尺寸及配合公差带图。
④验证。Smax=ES-ei=+33-(-41)=+74μm＜[Smax]=+76μm， es=0 -（-20）=+20μm＞[Smin]=+19μm, ∴配合适用。
2. 选择配合意向、配合种类
➢间隙配合： 主要用于结合件有相对运动的配合；易于安装、拆卸。 ➢过渡配合： 主要用于精确定位（对中、）且要求拆卸、相对静止的联结。 ➢过盈配合： 主要用于结合件无相对运动且不拆卸的配合。
3. 确定非基准件的基本偏差代号（配合的松紧）
了解： 各类配合的特性和应用场合； 孔、轴基本偏差的特性及应用场合。 表2-14。
KT=TF/TK=57/54=1.055
Smin=EI-
-20 -41 f7
μm +74
S
+20
0 δ
谢谢
孔、轴一般采用同一公差等级。 对较高精度配合（≤IT8）：孔比轴低一级。
2. 熟悉、了解—— 各个公差等级的应用范围和应用场合（GB推荐）
常用尺寸轴孔公差与配合的选择
选择配合的类型时，应考虑配合件间有无相对运 动、定心精度高低、配合件受力情况、装配情况 等。配合类型的选择可依据下表来对比选择。
间隙配合的特点
间隙配合有A～H（a～h）共十一种，其特点是：
利用间隙贮存润滑油及补偿温度变形、安装误差、弹性 变形等所引起的误差。 生产中应用广泛，不仅用于运动配合，加紧固件后也可 用于传递力矩。 不同基本偏差代号与基准孔（或基准轴）分别形成不同 间隙的配合。

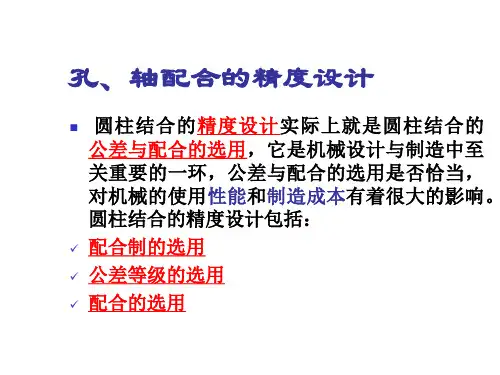

孔、轴配合的精度设计
