09325210电风扇遥控电路设计

合集下载

数字电子技术课程设计家用电风扇控制逻辑电路设计

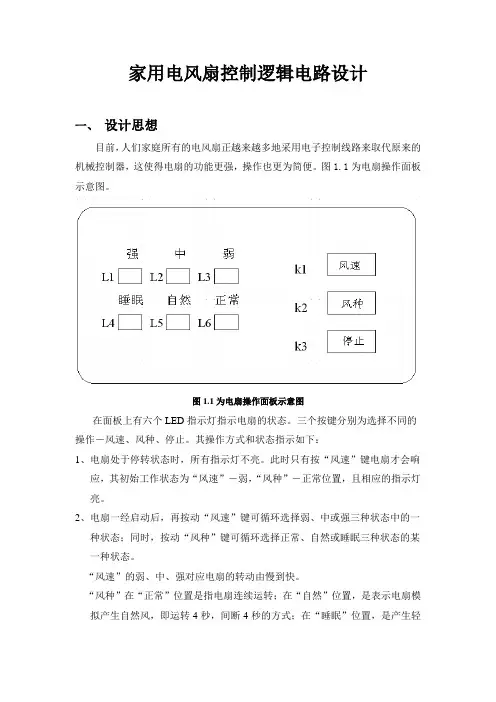

家用电风扇控制逻辑电路设计一、设计思想目前，人们家庭所有的电风扇正越来越多地采用电子控制线路来取代原来的机械控制器，这使得电扇的功能更强，操作也更为简便。

图1.1为电扇操作面板示意图。

图1.1为电扇操作面板示意图在面板上有六个LED指示灯指示电扇的状态。

三个按键分别为选择不同的操作－风速、风种、停止。

其操作方式和状态指示如下：1、电扇处于停转状态时，所有指示灯不亮。

此时只有按“风速”键电扇才会响应，其初始工作状态为“风速”－弱，“风种”－正常位置，且相应的指示灯亮。

2、电扇一经启动后，再按动“风速”键可循环选择弱、中或强三种状态中的一种状态；同时，按动“风种”键可循环选择正常、自然或睡眠三种状态的某一种状态。

“风速”的弱、中、强对应电扇的转动由慢到快。

“风种”在“正常”位置是指电扇连续运转；在“自然”位置，是表示电扇模拟产生自然风，即运转4秒，间断4秒的方式；在“睡眠”位置，是产生轻柔的微风，电扇运转8秒，间断8秒的方式。

3、在电扇任意工作状态下，按“停止”键电扇停止工作，所有指示灯熄灭。

4、为了使设计更加人性化，可附加一个K4定时按钮二、系统的组成及工作原理2.1、系统的组成本系统主要由脉冲触发电路、状态锁存电路、风种控制电路、消抖电路及单稳态定时电路组成。

通过按键开关产生单次脉冲来控制电风扇的状态，并通过发光二极管将各种状态显示出来1、脉冲触发电路按键 K1 按下后形成的单次脉冲信号作为“风速”状态锁存电路的触发信号。

按键K1、K2 及部分门电路74LS00、74LS08 构成了“风种”状态锁存电路的触发信号。

2、状态锁存电路“风速”、“风种”两组状态锁存电路均用1片4D 触发器74LS175 构成，每片三只D 触发器的输出端分别于三个状态指示灯相连，同时每片74LS175 的清零端均与停止键K3 相连，利用按键产生的低电平信号将所有状态清零。

3、风种脉冲控制电路在“风种”的三种选择方式中，在“正常”位置时，风扇为连续运行方式，在“自然”和“睡眠”位置时，为间断运行方式。

温控风扇电路设计步骤

温控风扇电路设计步骤小伙伴们！今天咱们来一起看看温控风扇电路设计的步骤吧。

这事儿说难不难，只要跟着下面的步骤走，你肯定能行！一、明确需求和目标首先呢，咱们得知道为啥要做这个温控风扇电路。

是用于家庭小电器？还是工业设备上的呢？这决定了咱们后面很多的设计思路。

这一步看似简单，但可千万别小瞧它要是需求没搞清楚，后面可能就白忙活啦！我每次开始一个新的电路设计项目的时候，都会在这一步多花些时间，把需求反复琢磨透。

二、收集材料接下来就是收集材料啦。

一般来说，像热敏电阻、微控制器（你可以选那种比较容易上手的型号哦）、风扇这些是必不可少的。

还有电源导线之类的小部件也不能忘。

这时候你可以列个清单，照着买就行。

不过呢，有时候可能会忘记一些小零件，没关系，如果发现少了啥，后面再补也来得及。

我就有过这种经历，哈当时急急忙忙去补货，可折腾了。

三、初步规划电路布局好了，材料齐了，咱们就可以开始规划电路布局啦。

你得大概想一下各个元件放在哪儿比较合适。

比如说，热敏电阻要放在能够准确感知温度的位置，风扇也要有足够的空间转动。

这一步我觉得挺好玩的，就像搭积木一样，你可以先在纸上画个草图。

这里要注意哦，别把线路搞得太复杂，不然到时候自己都会晕头转向的！四、连接基本电路然后就开始连接基本电路啦。

先把电源、微控制器和风扇连起来，形成一个最基本的电路框架。

这一步要特别小心哦！线可别接错了，一旦接错，可能会损坏元件的。

我刚开始学电路的时候，就经常犯这种错误，那个心疼呀！要是你对这个部分不太熟悉，别担心，慢慢来，大不了重新接嘛。

五、添加温控功能现在呢，该添加温控功能了。

把热敏电阻接入电路，并且和微控制器进行正确的连接，这样就能实现根据温度控制风扇转速啦。

这一步其实还蛮关键的，我通常会再检查一次连接是否正确，真的，确认无误是关键！如果接错了，温控功能可就没法正常工作咯。

六、测试与调试最后就是测试与调试阶段啦。

给电路通上电，看看风扇是不是按照预期的那样，随着温度变化而改变转速呢？如果没有达到理想效果，那也不要慌。

09325113电风扇遥控电路设计

《家电原理与检测》课程设计报告电风扇遥控电路设计姓名: 凌大理专业: 电子信息工程班级: 093251学号: 13指导老师: 徐坚目录绪论----------------------------------------------------------------------------------------------------------2 1 系统概述-------------------------------------------------------------------------------------------------------------21.1 AT89C51单片机简介------------------------------------------------------------------------21.2 本设计任务和主要内容--------------------------------------------------------------------------------22 系统原理-------------------------------------------------------------------------------------------------------------32.1 系统总体设计---------------------------------------------------------------------------------------------32.2 控制装置原理---------------------------------------------------------------------------------------------33 系统主要硬件电路-----------------------------------------------------------------------------------------------43.1 温度检测电路和显示电路----------------------------------------------------------------------------43.1.1 DS18B20的温度处理方法----------------------------------------------------------------43.1.2 温度传感器和显示电路组成-------------------------------------------------------------53.2 控制装置原理---------------------------------------------------------------------------------------------63.2.1 电机调速原理----------------------------------------------------------------------------------63.2.2 电机控制模块设计---------------------------------------------------------------------------73.3 遥控电路----------------------------------------------------------------------------------------------------83.3.1 发射电路-----------------------------------------------------------------------------------------83.3.2 接收电路和控制电路------------------------------------------------------------------------93.4 控制键电路-----------------------------------------------------------------------------------------------104 系统软件设计----------------------------------------------------------------------------------------------------114.1 主程序-----------------------------------------------------------------------------------------------------114.2 数字温度传感器模块和显示子模块-----------------------------------------------------------164.3 电机调速与控制子模块---------------------------------------------------------------------------------18心得体会---------------------------------------------------------------------------------------------------------------20 参考文献---------------------------------------------------------------------------------------------------------------21绪论近些年来，随着空调行业的迅速发展，空调价格的大幅度“跳水”，电风扇行业曾被普遍认为是“夕阳产业”。

家用电风扇控制逻辑电路设计

家用电风扇控制逻辑电路设计
1.按键开关控制
首先，我们需要设计一个按键开关控制电路，使用户可以通过按键来控制电风扇的开关。

这个电路可以使用比较器和多个按键开关组成，比较器用来检测按键开关是否被按下，按键开关用来控制电流的流动。

当按键开关被按下时，比较器输出高电平，电流流动，电风扇开启；当按键开关松开时，比较器输出低电平，电流停止，电风扇关闭。

2.风速控制
接下来，我们需要设计一个风速控制电路，使用户可以通过按键来控制电风扇的风速。

这个电路可以使用多个比较器和多个按键开关组成，每个按键开关对应一个比较器，比较器用来检测按键开关是否被按下，按键开关用来控制电流的流动。

当一些按键开关被按下时，相应的比较器输出高电平，电流流动，电风扇进入对应的风速档位；当按键开关松开时，相应的比较器输出低电平，电流停止，电风扇停止。

3.定时控制
最后，我们需要设计一个定时控制电路，使用户可以通过按键来设置电风扇的工作时间。

这个电路可以使用计数器和按键开关组成，计数器用来计时，按键开关用来控制计数器的启动和停止。

当按键开关被按下时，计数器开始计时，同时电风扇开始工作；当计数器达到预设的时间时，计数器停止计时，同时电风扇停止工作。

总结：
通过以上三个电路的设计，可以实现家用电风扇的开关、风速和定时等功能。

这些电路可以通过逻辑门、比较器、计数器、按键开关等元件组成。

在实际设计中，还需要考虑电压、电流、功率等参数的选择，确保电路的可靠性和安全性。

此外，还可以添加温度传感器等功能，实现自动控制和保护。

家用电风扇逻辑控制电路设计参考报告

2.1 方案一·····················································6 2.2 方案二·····················································6 第三章系统组成及工作原理 3.1 系统组成···················································7 3.2 工作原理···················································8 第四章单元电路设计、参数计算、器件选择 4.1 状态锁存电路电路············································`9 4.2 触发脉冲电路···············································11 4.3 风种控制电路···············································12 4.4 消抖电路···················································14 4.5 单稳态电路·················································15 第五章实验、调试及测试结果与分析································16 结论······························································17 参考文献··························································18 附录一····························································18 附录二····························································20 附录三····························································22

电风扇自动温控调速器电路设计

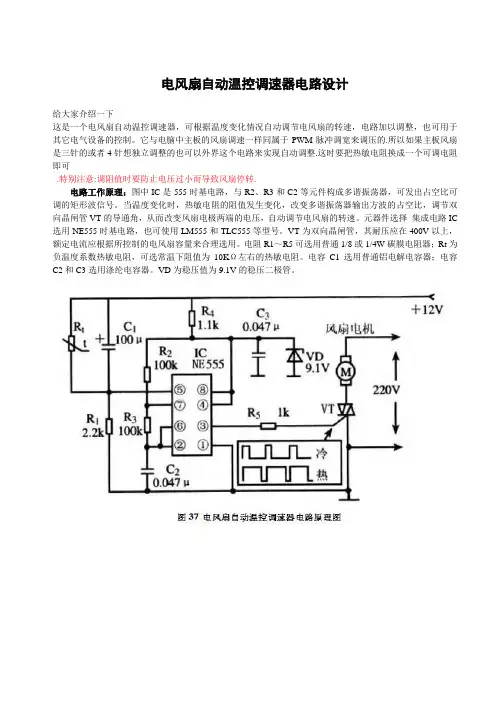

电风扇自动温控调速器电路设计
给大家介绍一下
这是一个电风扇自动温控调速器，可根据温度变化情况自动调节电风扇的转速，电路加以调整，也可用于其它电气设备的控制。

它与电脑中主板的风扇调速一样同属于PWM脉冲调宽来调压的.所以如果主板风扇是三针的或者4针想独立调整的也可以外界这个电路来实现自动调整.这时要把热敏电阻换成一个可调电阻即可
.特别注意:调阻值时要防止电压过小而导致风扇停转.
电路工作原理：图中IC是555时基电路，与R2、R3和C2等元件构成多谐振荡器，可发出占空比可调的矩形波信号。

当温度变化时，热敏电阻的阻值发生变化，改变多谐振荡器输出方波的占空比，调节双向晶闸管VT的导通角，从而改变风扇电极两端的电压，自动调节电风扇的转速。

元器件选择集成电路IC 选用NE555时基电路，也可使用LM555和TLC555等型号。

VT为双向晶闸管，其耐压应在400V以上，额定电流应根据所控制的电风扇容量来合理选用。

电阻R1～R5可选用普通1/8或1/4W碳膜电阻器；Rt为负温度系数热敏电阻，可选常温下阻值为10KΩ左右的热敏电阻。

电容C1选用普通铝电解电容器；电容C2和C3选用涤纶电容器。

VD为稳压值为9.1V的稳压二极管。

电风扇控制电路设计说明

电风扇控制电路设计说明电风扇是一种常见的消暑电器，能够将周围的热空气排出，为人们提供清凉的环境。

电风扇的操作通常是通过一个控制电路来实现的，这个控制电路负责控制电风扇的开关、风速和运转方向等功能。

下面将对电风扇控制电路的设计进行详细说明。

一、电风扇的基本功能电风扇一般具有以下基本功能：1.开关控制：通过按动控制开关来打开或关闭电风扇。

2.风速控制：可以调节电风扇的风速，通常需要有多个档位可供选择。

3.运转方向控制：电风扇通常可以实现正转和反转两种运转方向。

根据以上基本功能需求，设计的电风扇控制电路需要实现相应的功能。

二、电风扇控制电路设计方案1.供电电源：电风扇控制电路首先需要一个供电电源，可以选择使用交流电源或者直流电源，一般采用直流电源更为常见和方便。

需要注意的是，选择合适的供电电源电压，以满足电风扇的工作电压要求。

2.开关控制：电风扇的开关控制可以设计为电子式开关或机械式开关，电子式开关可以采用继电器或晶体管等元件来实现。

通过电子式开关，我们可以实现电风扇的远程控制功能。

3.风速控制：电风扇的风速控制可以通过控制电压的大小来实现。

可以使用电位器和稳压电路来控制输出电压，从而实现不同的风速。

具体控制方式根据不同风扇的供电和控制电路电路来进行选择。

4.运转方向控制：电风扇的运转方向控制可以通过反向连接风扇的正负电源极来实现，也可以通过电子开关来改变电流流动方向。

这一功能需要根据控制电路元件选择合适的接线方式。

三、电风扇控制电路的元件选择与接线方式1.供电电源：选择适合电风扇的工作电压的电源，可以是直流电源适配器或者相关电池组。

2.开关控制：可以选用继电器、MOS管或场效应管等元件来实现开关控制功能。

其中，继电器具有较高的输出电压和电流能力，可以用于大功率电风扇的控制。

3.风速控制：可以通过可变电阻、变压器或者功率晶体三极管控制输出电压来实现风速调节功能。

4.运转方向控制：电风扇的运转方向控制可以通过双刃开关或者继电器来实现。

09325207电风扇遥控电路设计

本方案介绍的红外线遥控电风扇电路除了能对电扇进行3挡调速和开／关机外还能对3挡分别进行自然风调节，并使其产生强、中、弱3种自然风模式。

工作原理红外线遥控发射电路可参看本书例235、例236的图所示电路，其发射频率为38kHz。

本例主要介绍其接收电路。

红外线遥控电风扇接收部分电路如图所示，主要包括红外线接收解调、3挡调速和模拟自然风等部分电路。

红外线接收解调电路由红外线接收管PH302和红外线接收专用解调电路μPC1373组成，当μPC1373接收到PH302输人的信号后，通过内部解调处理，由1脚输出低电平。

3挡调速电路由晶体管放大电路VT2、十进制计数电路IC3、模拟电子开关IC4、晶闸管触发电路VT5~VT7，及晶闸管VTHl~VTH3等组成。

当IC1输出低电平时，通过R5使原来导通的VT2变为截止，它的集电极由低电平变为高电平，这一高电平通过IC3的CP端输人计数器，使计数器的输出端向前移动一位。

在接通电源之初，计数器IC3的Q端输出高电平，使指示灯VL1发光，指示电路处于待机状态。

当ICl接收到第1个遥控信号后，它输出的低电平通VT2使计数器输人第1个计数脉冲，这时IC3的Q1端变为高电平。

这一高电平通过模拟开关S1加至VT5的基极，使其导通，它的集电极变为低电平。

这一低电平通过发光管VL3将双向晶闸管VTH1触发，使其导通，电风扇以第1挡的速度开始运转，并通过VL3指示。

当IC1输出第2个低电平时，IC3的输出由Q1移至Q2,通过S2使VT7导通，VT6输出的低电平通过VD9将VTH2触发导通。

电风扇以第2挡的速度运转，并通过VIA指示。

当IC1输出第3个低电平时，IC3的输出由Q2移至Q3,通过S3使VT7导通，VT7输出的低电平通过VD10将VS3触发导通。

电风扇以第3挡的速度运转，并通过VLS指示。

在电路中，模拟开关S1~S3的接通与否受开关电路VT4的控制；当VT4导通时，它的集电极为低电平，S1~S3被断开，当VT4截止时，它的集电极为高电平，S1~S3被接通。

【图】红外遥控电风扇电路遥控电路（综合）电路图维库电子市场网

【图】红外遥控电风扇电路遥控电路（综合）电路图维库电子市场网红外遥控电风扇电路2008-3-7 0:00:00 |传输文件进行PCB打样本文介绍一种全功能红外遥控的电风扇电路，有正常风、自然风、睡眠风三种功能，控制自动摇头、05～75小时的定时关闭功能，并且还有一个独立的夜间微光照明灯，制作容易，使用很方便。

电路原理：接收电路如图1，从电路图中我们可以看出，其核心部件就是一个具有红外接收放大、解码、自动控制、手动操作、LED发光管工作状态指示、定时关机指示设定于一体的集成电路。

使得该电路外围元件较少，且十分简单、安装方便。

220经F、D1、R1、R2降压限流。

由D2、D3、C2、D4稳压形成＋5V的直流提供给IC1(BA8206)的脚、脚和红外接收头(AX889W)。

红外接收头的2脚将红外接收头的信号输送到IC1的2脚，经解码后去控制各种动作。

每次功能的操作都由HD(22mm压电蜂鸣片)发出声响以提醒操作。

印刷电路板如图2(本文从略)。

操作说明：A1～A5分别为接收板上的手动微型轻触开关，A1为关机开关，它能切断风扇功能、摇头和已经设定的05～75小时关机时间，并能记忆关机前的运行方式，但定时方式和睡眠方式不被记忆，不能控制彩灯的开、关。

A2为定时关机的设定开关，每按动一次可分别设定05、1、2、4小时的累计定时，并由相对应的发光二极管指示时间的进度，最大可设定为75小时。

A3为开机和风扇速度调整开关。

A4为风扇摇头开关。

A5为彩灯开关，它的开、关是不受A3开关控制而独立操作的。

红外遥控器：电路原理图见图3，它是一个由编码器(BA5104)和红外发射电路组成的。

经对应开关发出的遥控指令，由脚输出到Q1经放大后驱动D1发出经编码后的红外遥控信号。

遥控器上由六个键组成，除了接收电路板上的五个控制功能键外，另增加了一个风类键，按该键即可改变风扇由正常风－自然风－睡眠风－正常风的方式循环(在接收板上是没有风类键的，如果需要增加，可在IC1的第6脚与A1、A2、A3的公共端之间接入一开关，以实现手动操作改变风类方式)，由于遥控器采用7号电池使得体积较小，印刷板图见图4(本文从略)。

电风扇控制电路
