达意隆灌装机说明书
灌装机使用说明书
全自动灌装机使用说明书目录在安装使用前请务必仔细阅读此说明书按规定方法正确安装与维护保养并妥善保留此说明书，以备日后查用一、三位一体机概述 (3)二、技术参数 (3)三、设备安装 (3)四、工作过程 (4)五、使用与操作 (4)六、面板功能 (5)七、维护与注意事项 (7)八、常见故障的判断与处理 (7)一、三位一体机概述桶装生产线是专供3加仑、5加仑桶装饮用水生产之用。
整机集冲洗、灌装、封盖功能于一体。
是矿泉水、蒸馏水、纯净水生产的理想设备。
整体采用不锈钢材质，耐腐蚀，易清洗。
主要电气原件均采用SIEMENS、OMRON产品，气路系采用名牌产品，该机构紧凑，占用厂房小，工作效率高且稳定可靠，自动化程度高。
操作工人仅需二人，是机电气三位一体的全自动桶装设备。
二、技术参数规格型号：GF-100型灌装能力：80桶/ 小时操作压力：0.6 ~ 0.8 Mpa 用气量：250 升/ 分钟灌装容量：3加仑桶形尺寸：∮276*370 或∮276*490额定电压：220V 50HZ功率： 2.2 Kw设备总重：160 Kg外形尺寸：2600 mm ×550mm ×1600mm三、设备安装本机无需预埋地脚螺丝，设备拆箱后，整机安放于坚实而平整地面，然后调整支腿螺丝高度，并用水平仪纠正倾斜，使各支腿受力均匀，设备调整好后，接通进水管、排污管、电源、气源并固定好。
四、工作过程桶装线按其功能可分冲洗、灌装、封盖三个步骤，其工作过程如下：1、空桶桶口朝下倾斜入送桶装托，空桶间隙运动链条运动一个工位，此时，空桶为倒立状进行桶口桶身冲洗。
2、冲洗过程共有四道工序：第一道为清水；第二道为消毒液；第三道为无菌水冲洗；第四道无菌水再冲洗；冲洗过后有20S时间用于水桶沥干。
3、冲洗干净的净桶链条向下转动45度，水桶自行滑出，然后由顶桶气缸将桶向下翻转45度，使空桶置于灌装位，等待灌装。
4、灌装阀由气缸推动伸入桶口，自动排气灌装阀逐之打开灌装，灌装时间由PLC设定，并可根据液位高低使用面板多功能按钮进行修正灌装时间，以达到最佳位置，灌装至液位后，多余的水经自动排水口回到纯水箱，以减少纯水浪费。
灌装机操作手册
Filler Phase 灌装流程
Filler Phase
Bottle p ositioni
ng
定位
Pressuriza tion
加压
Filling 灌装
End of f illing
结束灌装
Decompressi on
排压
BOTTLE POSITIONING 定位
• Proper bottle center ing & positioning
重新开机： 清除造成警报的原因，再按“清除警报”按钮。 按“开机”按钮
以上
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
pressurization对瓶加压pressurization加压产品塞打开产品沿回气管注入瓶子electropneumaticopening电气方式控制阀的开启simplereliable简单且有效lowturbulencefillingdedicatedaireturnconduit低涡旋式灌装单独的空气回流管lessfoamingoptimizesfillersize减少起泡风险优化灌装量产品塞打开产品沿回气管注入瓶子安装在排气管上的散流胶将产品导流至瓶子内壁使产品和缓流动之前充压的气体从回气管被挤回至filling灌装filling灌装onceflowmeterdeterminesfillpointonceflowmeterdeterminesfillpointvalve当流量计检测到灌装容量以到阀关闭constantlevelvolumeeachbottl保证每瓶灌装量的稳定当产品触到回气管的最低边缘时回流的气体就会被中断这时罐注过程将终止
达意隆五轴纸包机操作说明书模板
达意隆五轴纸包机操作说明书达意隆六轴纸包机操作说明书 (1)第一部分：前言 (2)第二部分：人机界面 (4)2.1 第一节：面板按键布置 (4)2．2 第二节：各画面以及其中对象介绍 (6)2．2．1 欢迎画面 (6)2．2．2 IO表 (7)2．2．3 操作帮助画面： (8)2．2．4 手动画面 (9)2．2．5 自动画面 (10)2．2．5 寻参画面 (14)2．2．6 参数设定画面 (16)2．2．7 电机状态 (18)2．2．8 调试曲线画面 (19)第三部分：常用标准操作及常见故障处理篇 (21)3．1 开机流程 (21)3．1．1 上电及其准备工作 (21)3．1．2 寻参 (21)3．1．3 自动状态下找同步 (22)3．1．4 运行 (23)3．1．5 更换产品规格（一键切换） (23)3．2 故障代码及故障处理。
(28)3．1．1 故障代码及故障描述 (28)3．1．2 故障处理 (30)第四部分：各参数的意义以及如何设置各个参数 (31)4．1 进瓶区 (31)4．2 分瓶区 (32)4．3 赶瓶区 (33)4．4 上纸区 (35)4．5 吸纸区 (36)4．6 上下压箱区 (37)4．7 折页喷胶区 (37)4．8 角度与实际长度之间的转换计算方法 (38)4．9 曲线部分 (39)第一部分：前言操作前，请仔细阅读此操作规范并严格遵照规范操作，否则可能造成系统的严重损害并危及操作者人身安全！达意隆六轴纸包机采用SIEMENS公司的运动控制系统作为主控制部分，外扩展ET200S IO 模块。
主控系统还集成了人机操作面板（MP277系列10寸按键屏）的系统参数输入、伺服同步控制参数的下载、报警显示和命令传输等功能。
整台纸包机的主要控制部分的电机都是伺服电机，能够实现比较精确的定位，同步运行。
并且调试更加简单。
可以达到的速度更加快，故障率更低。
维护更方便。
正常情况下，在系统上电后，SIMOTION D435运行灯常亮，伺服驱动器的电源灯也保持常亮。
灌装机岗位操作说明书
5，注塞式灌装机
该类灌装机广泛适用于医药、食品、日化、油 脂、农药及其他特殊行业，可灌装各种液体、膏 体类产品，如消毒液、洗手液、牙膏、药膏、各 种化妆品等物品.
6，液体灌装机
全新卧式设计，轻巧方便，自动抽料，对于黏稠较大的膏体可加 自动相互切换功能：当机器处于“自动”状态，机器按设定速度， 。而当机器处于"手动"状态，操作人员踩动踏板，来实现灌装，若 也变为自动连续灌装的状态。防滴漏灌装系统：灌装时气缸上下动 缸、三通部分采用手铐式连接，无须任何特殊工具，装卸清洗十分 可选配件 ：
10，粉剂灌装机
该机适用于化工、食品、农、副产品等行业的粉
颗粒状物料的定量灌装。如：农药、兽药、消毒剂、
、粮食、种子、奶粉、调味品、味精、食盐、白糖、
等。
产品特点：微电脑控制，定量准确。参
整，误差可自动修正。强弱电分开，无干扰。可靠性
应面广。充填部件用全不锈钢制做加工精度高，互换
分级合理。模块式设计，组合灵活。
2）密切观察并调整好背压气，背压气过高，会 导致瓶底爆裂，过低则液位不够
3）密切旋盖头（如旋盖头堵盖）、灌装阀（灌
装阀漏气会导致液位过低）。
4）按规定时间给空间进行消毒（喷洒酒 精）
5）在随机停机的状态下，超过5分钟时
，需要对液缸内的臭氧水进行排出。
6）机器停机，及时做好记录
12，关机步骤
1）点击控制面板，脱离、取消生产
按照操作流程可以分为全自动灌装机和半自动灌装机 称重式灌装机，适用于黏度较低的液体物料。例如，油 ，涂料，树脂，及各种化工原料。
9，颗粒浆状灌装机
适用于医药、日化、食品、农药及特殊行业，是理想 粘度流体充填设备。该机为半自动活塞式灌装机，可灌 流体物料。

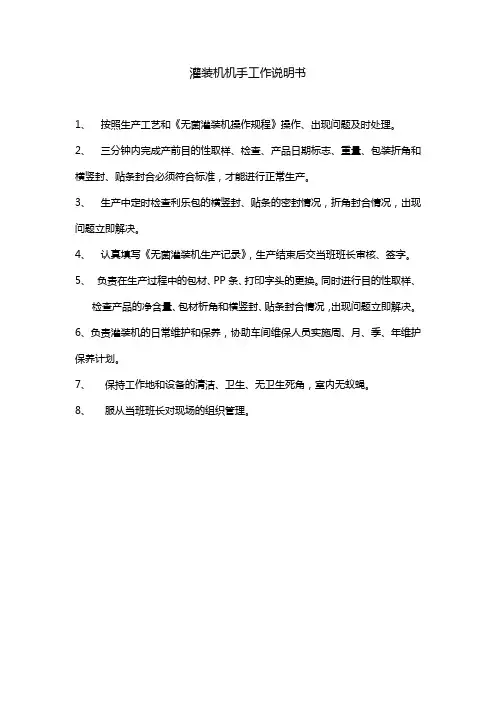

灌装机机手工作说明书
灌装机机手工作说明书
1、按照生产工艺和《无菌灌装机操作规程》操作、出现问题及时处理。
2、三分钟内完成产前目的性取样、检查、产品日期标志、重量、包装折角和横竖封、贴条封合必须符合标准，才能进行正常生产。
3、生产中定时检查利乐包的横竖封、贴条的密封情况，折角封合情况，出现问题立即解决。
4、认真填写《无菌灌装机生产记录》，生产结束后交当班班长审核、签字。
5、负责在生产过程中的包材、PP条、打印字头的更换。
同时进行目的性取样、
检查产品的净含量、包材析角和横竖封、贴条封合情况，出现问题立即解决。
6、负责灌装机的日常维护和保养，协助车间维保人员实施周、月、季、年维护保养计划。
7、保持工作地和设备的清洁、卫生、无卫生死角，室内无蚁蝇。
8、服从当班班长对现场的组织管理。
三合一灌装机安装调试工艺
摘要：三合一灌装机集洗、灌、封为一体，适用于各种果汁、茶饮料的热灌装生产，同时更换少量的零部件，便可用于纯净水、矿泉水的灌装。
产量5000-24000瓶/小时，可供用户选择。
采用先进的微负压重力式灌装原理，灌装快、稳、准，设有完善的物料回流系统，也可实现回流时独立回气，不与物料接触，减少物料二次污染及氧化。
本机能满足95摄氏度以下热灌装技术要求，灌装阀及物料进出管路无卫生死角，同时配有CIP自清洗接口，封盖前设有对瓶口RO水冲洗装置，以确保瓶口无发霉想象。
采用磁力扭矩式拧盖头，实现抓盖、拧盖功能。
拧盖力矩无级可调，具有恒力矩旋封塑盖功能。
整机采用人机界面触摸屏控制、PLC电脑程序控制、变频器控制等先进技术。
具有供盖系统自动控制、灌装温度自动检测、物料高温报警、低温停机并自动回流、无瓶不加盖、缺瓶等待、缺盖停机等功能。
以及三合一洗瓶机安装调试工艺。
关键词：三合一、结构功能、安装、工艺目录一、三合一灌装机的概述 (1)1、三合一灌装机用途的概述 (2)2、结构功能分析 (2)二、三合一热灌装机的主要工艺流程 (4)三、设备主要组成部分 (4)（一）、灌装机构 (5)（二）、封盖机构 (7)（三）、星轮传动结构 (9)（四）、控制plc (9)（一）冲瓶装置 (10)（二）洗瓶机技术参数: (11)四、主要结构 (12)五、洗瓶夹的结构 (12)六、洗瓶机工作原理 (13)七、冲洗瓶装置 (14)八、三合一灌装机的技术特点分析 (15)1、工作过程 (15)2、主要特点 (16)3、各个机构的主要特点 (16)九、装配洗瓶机的工作流程 (19)十、收获 (20)十一、致谢 (21)十二、参考资料 (22)一、三合一灌装机的概述：2010年9月，我们在广州达意隆包装机械有限公司实习，所以就近原则介绍一下达意隆的产品。
达意隆公司是中国饮料包装行业领先的设备供应商，提供饮料工厂的全面解决方案，从前处理、吹瓶、灌装、到二次包装整线及单机设备，公司自主拥有多项领先技术及系列设备，包括国内首创的全自动旋转式PET吹瓶机、亚洲最高速的旋转式5加仑桶装水灌装设备、国内领先的PET瓶饮料灌装生产线及二次包装设备。
直线灌装机操作说明书
直线灌装机操作说明书为了更好地熟悉灌装机的性能、熟练地操作该设备，请在操作前认真阅读说明书，严格地按说明书指导进行操作。
一、按瓶子规格调整在灌装前，先检查灌装头与瓶口的对准情况，有误差实现调整。
调整方法如下：在灌装头下方的运输带上密排一批灌装数目的瓶子，将前门气缸和后门气缸移至刚好将一批瓶子拦住的位置，移动灌装头的位置，使各灌装头与所灌装的瓶口中心对准，上下调节灌装头的高度，使运输带上的瓶子能刚好顺利地在灌装头下通过。
运输带的宽度按瓶子尺寸调整，让瓶子刚好能顺利通过运输带。
灌装头位置的调整：将灌装头高低调节到灌装嘴离瓶口约3毫米的高度，松开固定灌装阀的螺丝，移动架上的灌装头，分别对准要灌装的瓶口，罐装嘴要求垂直朝下，将各灌装头固定锁紧。
如果所灌之瓶子太小，不能密排灌装时，可以采用隔瓶灌装的方法来调整灌装头的位置。
将后面半数的灌装头移到要灌装批量的双数瓶位置并固定下来。
将前面半数的灌装头移到下一批要灌装的批量的单数瓶位置并固定下来。
后门的位置不变，将前门移动到后面十个瓶的前面。
这样就是当批灌装该批地单数瓶子，下一批罐装的是该批的双数瓶子和下一批的单数瓶子，每批出来的都是一个批量数，而且单数和双数都已经灌装了，所以其灌装速度和密排灌装时一样的。
排列方法如下：1# 2# 3# 4# 5# 6# 7# 8# 9# 10#进出瓶电眼位置的调整:原则上进出瓶检测电眼都要放在灌装头所覆盖的范围以外,以避免灌装物料对电眼的污染,这是必须遵守的大前提.出瓶计数电眼的位置要求并不严格，只要在出瓶一侧离开灌装头范围即可。
进瓶计数电眼调整时，要求在进瓶一侧密排所需灌装瓶数后，将电眼位置移到批量瓶子外的第二个瓶子的位置，（如果批量数是10，则移动到第12个瓶子的位置上），离开灌装头范围外，电眼指示灯亮或灭即可。
另外进出瓶计数电眼都必须满足瓶到时亮，两瓶之间灭的状态才能计数，可以通过调整电眼与瓶子的距离来达到要求。
如果调整比较困难，在圆瓶时最好是将电眼对准瓶颈，这样计数就会更为准确。
灌装机使用说明书
液体灌装机说明书烟台富士达诚信科技有限公司2011-01-20目录一、操作面板 (1)二、使用前的准备 (1)三、自动操作 (1)四、手动操作 (2)五、参数设置 (3)六、其它设定 (4)七、用户权限登录 (5)一、操作面板如图：二、使用前的准备确认控制柜各指示灯显示正常。
保证系统个参数正确。
打开自动操作界面。
使用前需要给系统上电预热至少半小时。
三、自动操作操作界面如图：参数说明：快加值：从开始灌装一直到快加值是全速灌装。
如上图：当灌装量达到199kg时，阀门由全开转变成半开状态，该给慢速灌装。
提前量：灌装的提前停止值。
例如设定灌装的提前量设为1公斤，则当还有1公斤充满的时候自动停止充装。
加上空中落料正好达到设定值。
设定值：是需要灌装的灌装量。
操作步骤：1.按操作面板上【K1】键，启动系统，喷枪自动提升至最高点。
2.将桶放在灌装机上，并对准桶眼。
3.按【T1】键，喷枪下降，插入到桶眼里，依次打开活塞、阀门，开始灌装。
4.灌装到达设定重量后，喷枪提升至最高点。
5.盖好桶盖，将桶移走。
下一桶从第2步循环操作。
四、手动操作系统显示上电画面，按【SET】键，显示主菜单，然后按【F7】进入手动操作画面。
如图：注意：1.手动操作具有一定危险性，正常操作时不使用手动模式，非授权人员不要使用手动模式。
2.使用手动模式首先要把工作模式改成手动模式。
五、参数设置参数说明：快慢加转换时间：灌装到达快加值时，从快加料状态转换成慢加料状态的时间。
转换后阀门将处于半开状态。
喷枪提升时间：灌装结束后喷枪提升的时间。
喷枪下降时间：灌装开始时，喷枪下降的时间。
输送延时时间：灌装结束后，辊道运行时间。
活塞关闭时间：灌装结束后，阀门关闭后，延时关闭活塞时间。
阀门启动时间：灌装开始时，活塞打开后，延时打开阀门时间。
喷枪下降安全保护重量：灌装时，桶眼没对好，喷枪碰到桶后达到指定重量后自动提升喷枪。
六、其它设定进入上电画面后，按【SET】键进入主菜单：1.工作模式选择：按【F3】进入工作模式选择界面，按【0】选择手动操作，按【1】选择自动操作。
灌装机岗位操作说明书
灌装机岗位操作说明书一、岗位概述灌装机操作员是生产线上的重要岗位，主要负责灌装机的操作和维护工作。
灌装机用于将液体、粉末或颗粒状物料灌装到瓶子、罐子或其他包装容器中，是生产线上不可或缺的设备。
操作员需具备一定的机械操作和维护技能，保证设备正常运转，生产线顺利进行。
二、岗位职责1. 定期检查灌装机的工作状态，保证设备正常运转；2. 进行灌装机的操作，确保产品的灌装质量符合标准要求；3. 负责设备的日常维护和保养，以确保设备的稳定性和安全性；4. 配合生产调度，确保生产任务的完成；5. 在生产线上畅通交流，及时反馈设备运行情况和可能出现的问题。
三、操作规程1. 操作员在操作灌装机之前，需要进行必要的防护措施，包括佩戴好工作服、手套、护目镜和安全帽；2. 对待灌装机，操作员需要熟悉各部位的功能和构造，了解设备的工作原理；3. 在启动设备之前，需要对设备进行一次简要的检查，确保设备处于良好状态；4. 启动设备后，操作员需注意设备的运行情况，确保灌装工作的顺利进行；5. 若发现设备异常，操作员需要及时停机处理，并及时向上级主管汇报问题；6. 操作员需要按照生产计划进行灌装作业，确保产品的质量和数量；7. 完成工作后，操作员需对设备进行清洁和维护，确保设备的安全和稳定。
四、设备维护1. 定期对设备进行检查和保养，包括加油、更换易损件等；2. 在设备运行过程中，要及时清除灰尘和杂物，以确保设备的清洁；3. 对设备出现的故障，要及时进行处理，并记录下出现的问题和解决方案；4. 定期进行设备的维护保养记录，包括维护时间、维护内容和负责人等信息。
五、安全注意事项1. 在操作设备时，要保持清醒和专注，不得喝酒或吸烟；2. 在设备运行过程中，严禁随意更改设备工作参数，以免引起设备故障或事故；3. 安全防护措施不得疏忽，必须严格遵守安全操作规程；4. 在设备运行时，操作员不得擅自离开岗位，要保持设备的连续运转；5. 设备故障时，不得擅自进行维修，应立即停机并报告上级主管；6. 对于不熟悉的设备或操作流程，应进行培训和指导后再进行操作。
灌装机的操作规程
灌装机操作使用规程一、开机前检查1、开机前确保灌装机电源插头接的380V电源，机器机箱接地线。
2、确保灌装机上的气压在0.05~0.07Mpa。
3、确保反应罐的阀门和过滤装置的管道连接紧密，过滤装置滤布完好无破损，盖子盖好上紧螺栓，确保在包装压力下无泄漏。
4、检查灌装机相关的所有连接线路，确保无破皮无短路等故障。
二、开机操作1、打开电源开关显示器按箭头→进入主画面。
2、把上料开关打开（按箭头←，指示灯变黑）3、选择“全自动”和“半自动”开关。
通过选择按“↑、↓、←、→”等按钮观察显示屏上：全自动∕半自动后面的指示灯，指示灯是黑色时为全自动，指示灯是白色时为半自动。
全自动：感应开关感应到包装桶时，灌装立刻开始直到完成整桶包装，待重新放置包装桶时，下一个灌装动作开始至完成整桶包装。
半自动：放置好包装桶，确保桶口在灌装口对应的中间位置上时，按下脚踏开关，灌装动作开始至完成整桶灌装，待重新按下脚踏开关时，下一个灌装动作开始至完成整桶包装。
4、紧急停止：如果灌装过程中发现包装桶满，灌装口还在继续灌装，此时按下红色急停按钮，全部动作立即停止，要旋转急停按钮时才能恢复正常工作。
三、灌装重量的设定1、开启灌装机开关，待控制面板上的数字稳定后，按下“MODE”键，显示器显示“SET”；2、按“ZERO”键，显示器显示002000或其他数字（用SP1表示），该数字表示灌装口上的大灌装支口的灌装重量，通过“G R∕NT”键选择数位，按“TARE”键改变位数值。
（该数值一般设定在23±0.03）3、完成SP1的设定后，按“ZERO”键确认，并进入灌装口上的小灌装支口的灌装重量的设定，显示器显示001000或其他数字（用SP2表示），通过“G R ∕NT”键选择数位，按“TARE”键改变位数（该数值一般设定在24.6±0.07）。
4、待SP1值和SP2值设定完成后，按“ZERO”键可以回到第二个步骤进行检查和修正，如果设定的灌装重量值已确定，不需要进一步更正，则按两次“MODE”键完成整个灌装重量的设定工作。
达意隆灌装机说明书
达意隆Runs for you!达意隆灌装机说明书小瓶三合一机Rinsing, Filling & Capping Monobloc for small bottles------技术简介-----Technical Introduction三合一灌装技术*灌装形式•常温灌装Water filling–纯净水、矿泉水、矿物质水、蒸馏水等pure water, mineral water, steamed water, etc.•热灌装Hot filling–茶、果汁、运动饮料、功能饮料等tea, juice, sports drink, function drink, etc.•含汽灌装CSD filling–可乐、雪碧、汽水等cola, sprite, soda, etc.三合一灌装机的产量最大产量 瓶/小时 Maximum capacity BPHDS06BDS06ADS08DS10C DS12ADS12BDS15D DS15EDS15DS18BDS18C50001000015000200002500030000350004000045000PET 瓶常温灌装三合一机，从每小时6000瓶到目前最高的40000瓶PET bottle Water filling 3 in 1 monobloc from 6000bph to 40000bphPET 瓶热灌装三合一机，从每小时4500瓶到目前最高的30000瓶PET bottle hot filling monobloc from 4500bph to 30000bph最大产量 瓶/小时 Maximum capacity BPHDRS06BDRS06ADRS08DRS10BDRS12ADRS12BDRS15DDRS15EDRS15DRS18BDRS18C5000100001500020000250003000035000最大产量 瓶/小时 Maximum capacity BPHDQS12DQS18DQS18A10,00020,00030,00040,000PET 瓶含汽灌装三合一机，有每小时14000瓶、27000瓶及36000瓶PET bottle CSD filling monobloc from 18000bph to 36000bph以DQS18A为例；DQS18A(sample)➢洗瓶机Rinser➢灌装机Filler➢旋盖机Capper➢星轮传动Starwheel Drive洗瓶机Rinser灌装机Filler旋盖机Capper星轮传动StarwheelDrive小瓶灌装机示意传动方式Drive Ways齿轮传动Gear Drive▪18000/H以下Below 18000/H 联轴节传动Coupling Drive ▪36000/H以下Below 36000/H 同步驱动Synchro Drive ▪36000/H以上Above 36000/H电动机Motor大齿轮轴承Bearing减速器Gearbox联轴节Coupling齿轮Gear灌装方式•重力灌装–纯净水、矿泉水、矿物质水、蒸馏水等pure water, mineral water, steamed water, etc.•微负压灌装--茶、果汁、运动饮料、功能饮料等tea, juice, sports drink,function drink, etc.•等压灌装–可乐、雪碧、汽水等cola, sprite, soda, etc.•定量灌装–水、果汁、洗发水，洗手液，食用油等.回流及排气管Recirculation and vent tube排气管Vent tube灌装时有回流灌装时无回流灌装阀第二代灌装阀第一代灌装阀回流及排气管Recirculation and vent tube 排气管Vent tube灌装时有回流灌装时无回流灌装阀第三代灌装阀产品进入Product infeed回气灌装满瓶后，产品开始回流After filling, product recycle回流recycle多孔板，使产品稳定流动Multi hole plate to stable product flow分流环，使产品散开，沿瓶壁下流，减少泡沫Spray to flow product along the wall avoiding foaming .灌装满瓶后，产品开始回流After filling, product recycle回流recycle产品进入Product infeed回气工艺过程➢MaterialFlowingProcess (BallTank)程➢CIP Process (Ball Tank)重力灌装Gravity filling灌装阀Filling Valve QB/D32930产品进入Product infeed.多孔板，使产品稳定流动Multi hole plate to stable product flow 瓶内空气由排气管排出，当产品进入排气管并与平衡缸达到液位平衡时，灌装结束Air in bottle discharge through vent tube. When pressure of product in vent tube and in filling bowl reaches balance, filling stops with no return.回气平衡罐Balance Tank •球形罐Ball Tank--通常用于热灌装及常温灌装--Generally, for hot &ambient filling•环形平衡罐Ring Tank--通常用于热灌装、常温灌装及含汽灌装--Generally, for hot,ambient & CSD filling输送方式Transfer systemPET瓶进入三合一机后，在洗瓶、灌装、旋盖之间的传递，有三种方式：PET bottle is passed from rinser to filler andthen to capper under 2 methods:•托瓶底运行•挂瓶颈运行Neck support•夹瓶口运行Neck grip空瓶进Empty bottle infeed满瓶出Full bottle discharge输送方式Transfer system挂瓶颈运行Neck support-成熟的技术Mature technolog-运行稳定Steady running-不同瓶口需更换上部卡脖板Changeneck plate l according to different necks-相同瓶口的不同瓶型及容量切换，只需更换下部星轮及护瓶挡板及相应高度的调节。
达意隆灌装机
广州达意隆包装机械有限公司产品型号：DRS15-24000产品名称：洗瓶、灌装、封盖三合一机目录A 总则 (1)B 售后服务 (1)C 安全细则 (2)C. 1 总体安全细则 (2)C.2 使用安全细则 (3)C.3 安全检查 (4)第一部分概述及技术特点 (5)1.1概述 (5)星轮传动图 (5)设备传动示意图 (7)设备外形图 (8)1.2 设备的技术参数及适用范围 (9)1.2.1 设备的技术参数 (9)1.2.2 设备的适用范围 (9)1.2.3 设备对水、电、气的要求 (10)1.2.4 设备润滑 (10)润滑示意图 (11)1.3 设备的技术特征 (12)1.3.1 输送机构 (12)1.3.2 洗瓶机的翻转机构 (12)1.3.3 灌装机构 (12)1.3.4 封盖机构 (12)1.3.5 回流系统...................................................................13 第二部分 设备的运输与安装 (14)2.1包装 (14)2.2 运输 (14)2.3 设备安装 (14)2.3.1主机及输送链的安装 (14)2.3.2 气源连接 (14)2.3.3 水源连接 (14)2.3.4 电源连接..................................................................14 第三部分 设备调整 (15)3.1 星轮调整 (15)3.2 冲洗机调整 (15)3.3 灌装机调整 (16)3.4 旋盖机调整..................................................................17 第四部分 运行与操作 (19)4.1运行前检查……………………………………………………... .. .194.2注意事项 (20)4.3 定期检查与维护 (20)4.3.1 设备的机械维护 (20)4.3.2 设备的电气维护……………………………………………….…21 第五部分 故障分析及处理……………………………………………23 第六部分 附图…………..………………………………………………24 附图1 洗瓶机总图附图2 灌装机总图附图3 旋盖机总图附录一 电气控制原理图附录二 电气材料清单A 总则:建议:请在使用前仔细阅读该手册，并尽可能地利用它来指导您的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
达意隆Runs for you!
达意隆灌装机说明书
小瓶三合一机
Rinsing, Filling & Capping Monobloc for small bottles
------技术简介
-----Technical Introduction
三合一灌装技术
*灌装形式
•常温灌装Water filling
–纯净水、矿泉水、矿物质水、蒸馏水等pure water, mineral water, steamed water, etc.
•热灌装Hot filling
–茶、果汁、运动饮料、功能饮料等tea, juice, sports drink, function drink, etc.
•含汽灌装CSD filling
–可乐、雪碧、汽水等cola, sprite, soda, etc.
三合一灌装机的产量
最大产量 瓶/小时 Maximum capacity BPH
DS06B
DS06A
DS08
DS10C DS12A
DS12B
DS15D DS15E
DS15
DS18B
DS18C
5000
1000015000200002500030000350004000045000PET 瓶常温灌装三合一机，从每小时6000瓶到目前最高的40000瓶PET bottle Water filling 3 in 1 monobloc from 6000bph to 40000bph
PET 瓶热灌装三合一机，从每小时4500瓶到目前最高的30000瓶PET bottle hot filling monobloc from 4500bph to 30000bph
最大产量 瓶/小时 Maximum capacity BPH
DRS06B
DRS06A
DRS08
DRS10B
DRS12A
DRS12B
DRS15D
DRS15E
DRS15
DRS18B
DRS18C
5000
100001500020000250003000035000
最大产量 瓶/小时 Maximum capacity BPH
DQS12
DQS18
DQS18A
10,000
20,00030,00040,000PET 瓶含汽灌装三合一机，有每小时14000瓶、27000瓶及36000瓶PET bottle CSD filling monobloc from 18000bph to 36000bph
以DQS18A为例；DQS18A(sample)➢洗瓶机
Rinser
➢灌装机
Filler
➢旋盖机
Capper
➢星轮传动
Starwheel Drive
洗瓶机
Rinser
灌装机
Filler
旋盖机
Capper
星轮传动
Starwheel
Drive
小瓶灌装机示意
传动方式Drive Ways
齿轮传动Gear Drive
▪18000/H以下Below 18000/H 联轴节传动Coupling Drive ▪36000/H以下Below 36000/H 同步驱动Synchro Drive ▪36000/H以上Above 36000/H
电动机
Motor
大齿轮轴承
Bearing
减速器
Gearbox
联轴节
Coupling
齿轮
Gear
灌装方式
•重力灌装
–纯净水、矿泉水、矿物质水、蒸馏水等pure water, mineral water, steamed water, etc.
•微负压灌装
--茶、果汁、运动饮料、功能饮料等tea, juice, sports drink,
function drink, etc.
•等压灌装
–可乐、雪碧、汽水等cola, sprite, soda, etc.
•定量灌装
–水、果汁、洗发水，洗手液，食用油等.
回流及排气管Recirculation and vent tube
排气管
Vent tube
灌装时有回流
灌装时无回流
灌装阀
第二代灌装阀
第一代灌装阀
回流及排气管Recirculation and vent tube 排气管Vent tube
灌装时有回流灌装时无回流
灌装阀
第三代灌装阀
产品进入Product infeed
回气
灌装满瓶后，产品开始回流After filling, product recycle
回流recycle
多孔板，使产品稳定流动Multi hole plate to stable product flow
分流环，使产品散开，沿瓶壁下流，减少泡沫Spray to flow product along the wall avoiding foaming .
灌装满瓶后，产品开始回流After filling, product recycle
回流recycle
产品进入Product infeed
回气
工艺过程
➢Material
Flowing
Process (Ball
Tank)
程
➢CIP Process (Ball Tank)
重力灌装Gravity filling灌装阀Filling Valve QB/D32930
产品进入Product infeed.
多孔板，使产品稳定流动Multi hole plate to stable product flow 瓶内空气由排气管排出，当产品进入排气管并与平衡缸达到液位平衡时，灌装结束Air in bottle discharge through vent tube. When pressure of product in vent tube and in filling bowl reaches balance, filling stops with no return.
回气
平衡罐Balance Tank •球形罐Ball Tank
--通常用于热灌装及常
温灌装
--Generally, for hot &
ambient filling
•环形平衡罐Ring Tank
--通常用于热灌装、常
温灌装及含汽灌装
--Generally, for hot,
ambient & CSD filling
输送方式Transfer system
PET瓶进入三合一机后，在洗瓶、灌装、旋盖之间的传递，
有三种方式：PET bottle is passed from rinser to filler and
then to capper under 2 methods:
•托瓶底运行
•挂瓶颈运行Neck support
•夹瓶口运行Neck grip
空瓶进
Empty bottle infeed
满瓶出
Full bottle discharge
输送方式Transfer system
挂瓶颈运行Neck support
-成熟的技术Mature technolog
-运行稳定Steady running
-不同瓶口需更换上部卡脖板Change
neck plate l according to different necks
-相同瓶口的不同瓶型及容量切换，
只需更换下部星轮及护瓶挡板及相应
高度的调节。
Only need to change
down star wheel、plate and adjust
height for different bottle type with the
same neck
洗瓶夹方式传统的洗瓶夹
利用凸轮使滚轮向前或向后动作，
从而带动夹子张开或闭合。
适用于40头及以下的洗瓶机适用于50头及以上的洗瓶机
洗瓶Rinser
风道进瓶卡
瓶
板
分
瓶
夹
瓶
口
洗
瓶
＞＞＞
旋盖机Capper
旋盖头
Capping Head 旋盖星轮
Capping
Starwheel
齿轮
Gear
立柱
Post 顶板
Cover 凸轮
Cam
扭矩调整通过调节两片磁体间的间隙，精确控制旋盖扭矩弹簧
第二代旋盖头第三代旋盖头
4根导向销
具有良好
的导向性
旋盖头结构Capper head structure
旋盖头Capping Head
•磁体为易损元件
Magnet is unendurable
剖面图cutaway view
•新结构磁性强度加大，
两片磁体为非接触式的，
并处于密封状态，故不易损伤及磨损
New design has stronger magnetic,
2 magnets don’t touch and
in a sealing situation.
磁铁
Magnet
主体结构Machine configuration
三合一机在整体结构上，有
•整体式
洗瓶、灌装、旋盖三部分
安装在同一底板上
Whole type
rinser/filler/capper on one base
frame
•分体式
洗瓶、灌装、旋盖
三部分可独立拆分
Split type
rinser/filler/capper could be divided
谢谢大家。
