半导体纳米材料的的光学性能
半导体纳米颗粒载流子的超快弛豫过程
华南师范人学硕：｝学位论文半导体纳米颗粒载流子的超快弛豫过程摘要半导体纳米材料具有大的非线性系数及超快的光学响应速度，使其有可能成为制作未来高速信息技术器件最理想的材料。
特别是其所具有的超快响应特性，有可能突破现有电子器件的响应速度限制，从而使信息处理的速度产生质的飞跃。
近年来，围绕着半导体纳米材料超快响应特性，学者们作了大量的实验和理论工作，对超快响应的机制作了深入的研究。
针对现有研究现状中存在的问题，本文对半导体纳米材料的超快响应特性作了一些理论的探讨，主要工作有：１．简单介绍了纳米材料的主要特性和物理理论，然后对常用的实验方法进行了说明。
２．建立了载流子弛豫过程的模型。
通过分析量子限制效应及表面效应，总结了半导体纳米颗粒的能级结构，结合载流子的弛豫特征，发现载流子的弛豫过程可用电子速率方程来描述。
３．运用数值模拟方法讨论了激发密度、表面态密度及俘获态电子的弛豫率对弛豫过程的影响。
讨论结果表明，激发密度的增大及表面态的减少都会导致表面态上电子的饱和，使导带上出现电子的积累，导带电子寿命增大；深俘获态电子的弛豫是影响材料响应速度的主要因素。
最后应用此模型对近红外泵浦探测实验的结果进行分析，表明模型可望在实验结果分析上得到应用。
关键词：半导体纳米颗粒；超快载流子弛豫；速率方程；泵浦探测华南师范人学硕一ｌｊ学位论义ＵｌｔｒａｆａｓｔｒｅｌａｘａｔｉｏｎｐｒｏｃｅｓｓｏｆｐｈｏｔｏｅｘｃｉｔｅｄｃｈａｒｇｅｃａｒｒｉｅｒｓｉｎｓｅｍｉｃｏｎｄｕｃｔｏｒｎａｎｏｐａｒｔｉｃｌｅｓＡｂｓｔｒａｃｔＳｅｍｉｃｏｎｄｕｃｔｏｒｎａｎｏｍａｌ：ｅｒｉａｌｈａｓ１ａｒｇｅｒｎｏｎｌｉｎｅａｒｅｆｆｅｃｔａｎｄｕｌｔｒａｆａｓｔｒｅｓｐｏｎｄｅｄｓｐｅｅｄ，ｍａｋｅｉｔｔｈｅｍｏｓｔｐｏｔｅｎｔｉａｌｍａｔｅｒｉａｌｆｏｒｔｈｅｄｅｖｉｃｅｓｏｆｈｉｇｈｓｐｅｅｄｉｎｆｏｒｍａｔｉｏｎｐｒｏｃｅｓｓｉｎｇ．Ｅｓｐｅｃｉａｌｌｙ，ｔｈｅｕｌｔｒａｆａｓｔｒｅｓｐｏｎｄｅｄｓｐｅｅｄｍａｋｅｉｔｈａｓｔｈｅｉｎｆｏｒｍａｔｉｏｎｐｏｔｅｎｔｉａｌｔｏｂｒｅａｋｔｈｅｌｉｍｉｔｅｄｏｆｅｌｅｃｔｒｏｎｉｃｄｅｖｉｃｅｓ．ｍａｋｅｕｌｔｒａｆａｓｔｐｒｏｃｅｓｓｉｎｇｂｅｃｏｍｅｐｏｓｓｉｂｌｅ．Ｒｅｃｅｎｔｌｙ，ａｌｏｔｏｆｗｏｒｋ，ｉｎｃｌｕｄｉｎｇｔｈｅｏｒｙａｎａｌｙｚｉｎｇａｎｄｅｘｐｅｒｉｍｅｎｔｒｅｓｅａｒｃｈｉｎｇ，ｈａｓｂｅｅｎｄｏｎｅｔｏｒｅｖｅａｌｔｈｅｍｅｃｈａｎｉｓｍｏｆｕｌｔｒａｆａｓｔｒｅｓｐｏｎｄ．Ｔｈｉｓｔｈｅｓｉｓｐｒｅｓｅｎｔｓｏｍｅｔｈｅｏｒｙｄｉｓｃｕｓｓｏｎｕｌｔｒａｆａｓｔｒｅｓｐｏｎｓｅ．１．Ｗｅｉｎｔｒｏｄｕｃｅｔｈｅｍａｉｎｐｒｏｐｅｒｔｙａｎｄｔｈｅｏｒｙｏｆｔｈｅｎａｎｏｍａｔｅｒｉａｌｂｒｉｅｆｌｙ，ａｎｄｔｈａｎａｎａｌｙｓｉｓｓｏｍｅｃｏｍｍｅｎｔｅｘｐｅｒｉｍｅｎｔｔｅｃｈｎｏｌｏｇｙｕｓｅｄｉｎｕｌｔｒａｆａｓｔｓｔｕｄｙ．２．Ｂａｓｉｃｏｎｔｈｅｑｕａｎｔｕｍｒｅｓｔｒｉｃｔｅｆｆｅｃｔａｎｄｓｕｒｆａｃｅｅｆｆｅｃｔｔｈｅｏｒｙ，ｔｈｅｅｌｅｃｔｒｏｎｉｃｓｔｒｕｃｔｕｒｅｏｆｓｅｍｉｃｏｎｄｕｃｔｏｒｎａｎｏｐａｒｔｉｃｌｅｉＳｍｏｄｅｌｅｄ，ａｎｄｔｈｅｕｌｔｒａｆａｓｔｒｅｌａｘａｔｉｏｎｐｒｏｃｅｓｓｏｆｐｈｏｔｏｅｘｃｉｔｅｄｃｈａｒｇｅｃａｒｒｉｅｒｓｉｎｓｅｍｉｃｏｎｄｕｃｔｏｒｎａｎｏｐａｒｔｉｃｌｅｓｉｓｄｅｓｃｒｉｐｔｅｄｂｙｒａｔｅｅｑｕａｔｉｏｎ．３．Ｔｈｅｎ，ｓｅｖｅｒａｌｐａｒａｍｅｔｅｒｓ，ｔｈａｔｗｏｕｌｄａｆｆｅｃｔｔｈｉｓｐｒｏｃｅｓｓ，ａｒｅｄｉｓｃｕｓｓｅｄ．Ｔｈｅｒｅｓｕｌｔｓｈｏｗｓｔｈａｔ．ｗｉｔｈｔｈｅｉｎｃｒｅａｓｉｎｇｏｆｅｘｃｉｔｅｄｉｎｔｅｎｓｉｔｙｏｒｔｈｅｄｅｃｒｅａｓｉｎｇｏｆｓｕｒｆａｃｅｓｔａｔｅｄｅｎｓｉｔｙ，ｔｈｅｅｌｅｃｔｒｏｎｓａｔｕｒａｔｉｏｎｏｆｔｈｅｓｕｒｆａｃｅｓｔａｔｅｗｏｕｌｄｃａｕｓｅｓｔｈｅｅｌｅｃｔｒｏｎｂｕｉｌｄ．ｕｐｏｆｃｏｎｄｕｃｔｉｏｎｓｔａｔｅａｎｄｌｅａｄｓｔｏａ１０ｎｇｅｒｌｉｆｅｔｉｍｅ；ｔｈｅｒｅｌａｘａｔｉｏｎｏｆｄｅｅｐｔｒａｐｐｅｄｅｌｅｃｔｒｏｎｓｉｓｔｈｅｍａｉｎｌｉｍｉｔｏｆｒｅｓｐｏｎｓｅｔｉｍｅｆｏｒｎａｎｏｐａｒｔｉｃｌｅｓ．Ａｔｌａｓｔ，ｔｈｉｓｍｏｄｅｌｉｓｕｓｅｄｔｏａｎａｌｙｚｅｐｕｍｐ－ｐｒｏｂｅｅｘｐｅｒｉｍｅｎｔ，ｓｈｏｗｉｎｇｐｏｔｅｎｔｉａｌｕｓｅｉｎｅｘｐｅｒｉｍｅｎｔａｌａｎａｌｙｓｉｓ．Ｋｅｙｗｏｒｄｓ：Ｓｅｍｉｃｏｎｄｕｃｔｏｒｎａｎｏｐａｒｔｉｃｌｅ；ｕｌｔｒａｆａｓｔｃａｒｒｉｅｒｒｅｌａｘａｔｉｏｎ；ｒａｔｅｅｑｕａｔｉｏｎ；ｐｕｍｐ－ｐｒｏｂｅ华南师范大学硕十学位论文摘要…………………ＡＢＳＴＲＡＣＴ……………第一章绪论ｆＩ［１ｌｌｌｌｌｌｌＩｌｌｌｌｌｌｌｌ［ＩＩＹ１７６７９６３目录……………………………………………………………………………．．１１．１纳米材料的物理理论……………………………………………………………………………ｌＪ．Ｊ．Ｊ么锅－（Ｋｕｂｏ）厘趁…………………………………………………………………２工Ｊ．２ｊ孽子尼矿窟毛厘乒………………………………………………………………………………２Ｊ．Ｉ．４么弛玩璃《＝应……………………………………………………………………………………………………………．４１．１．ｓ宏鞠量子碰道效应…………………………………………………………………５ＬＬ６房乏将蝴鸯矛黪妒裁应…………………………………………………………………，Ｊ．Ｊ．７刃·詹厥嗨易５邑痘……………………………………………………………………………………………………．．６１．２半导体纳米晶……………………………………………………………………………………６１．３论文主要研究内容………………………………………………………………………………８第二章超快动力学实验方法９２．１超短脉冲激光发展回顾…………………………………………………………………………９２．１．Ｊ锸揪老器…………………………………………………………………………．，，２．Ｌ２筠哦纭≯乒敬右……………………………………………………………………………．１２２．Ｌ３攒锗泼长：扬震………………………………………………………………………………门２．２瞬态吸收（泵浦一探测）………………………………………………………………………一１３２．３瞬态荧光…………………………………………………………………………………………１５２．２．１．龙兕亡黝Ｚ连术……………………………………………………………………………………．Ｊｊｚｚｚｙ当学哀匆，了芘希……………………………………………………………………………Ｊ８２．３四波混频技术…………………………………………………………………………………２０２．４ｚ一扫描技术（Ｚ－－ＳＣＡＮ）…………………………………………………………………。

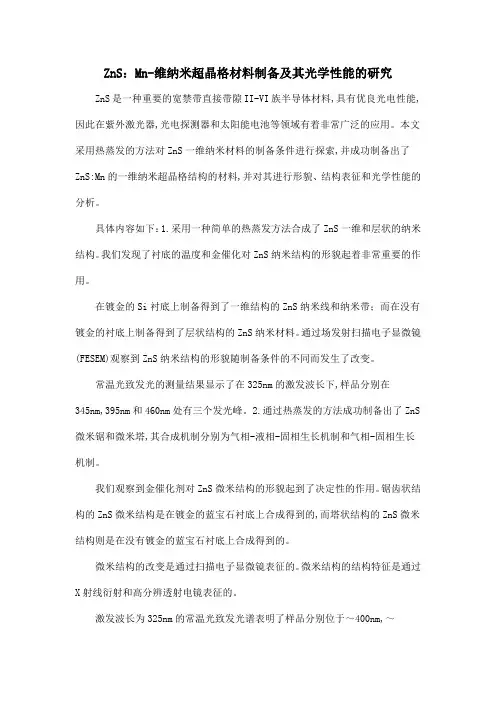

ZnS：Mn-维纳米超晶格材料制备及其光学性能的研究
ZnS：Mn-维纳米超晶格材料制备及其光学性能的研究ZnS是一种重要的宽禁带直接带隙II-VI族半导体材料,具有优良光电性能,因此在紫外激光器,光电探测器和太阳能电池等领域有着非常广泛的应用。
本文采用热蒸发的方法对ZnS一维纳米材料的制备条件进行探索,并成功制备出了ZnS:Mn的一维纳米超晶格结构的材料,并对其进行形貌、结构表征和光学性能的分析。
具体内容如下：1.采用一种简单的热蒸发方法合成了ZnS一维和层状的纳米结构。
我们发现了衬底的温度和金催化对ZnS纳米结构的形貌起着非常重要的作用。
在镀金的Si衬底上制备得到了一维结构的ZnS纳米线和纳米带；而在没有镀金的衬底上制备得到了层状结构的ZnS纳米材料。
通过场发射扫描电子显微镜(FESEM)观察到ZnS纳米结构的形貌随制备条件的不同而发生了改变。
常温光致发光的测量结果显示了在325nm的激发波长下,样品分别在345nm,395nm和460nm处有三个发光峰。
2.通过热蒸发的方法成功制备出了ZnS 微米锯和微米塔,其合成机制分别为气相-液相-固相生长机制和气相-固相生长机制。
我们观察到金催化剂对ZnS微米结构的形貌起到了决定性的作用。
锯齿状结构的ZnS微米结构是在镀金的蓝宝石衬底上合成得到的,而塔状结构的ZnS微米结构则是在没有镀金的蓝宝石衬底上合成得到的。
微米结构的改变是通过扫描电子显微镜表征的。
微米结构的结构特征是通过X射线衍射和高分辨透射电镜表征的。
激发波长为325nm的常温光致发光谱表明了样品分别位于～400nm,～480nm,～520nm和～580nm处存在四个发光峰。
3.我们第一次报道了采用简单的热蒸发的方法在镀金的Si衬底上制备出了(3C-ZnS)n/(2H-ZnS)m超晶格结构的ZnS:Mn纳米带。
高分辨透射电镜呈现了它是一种自主装的ZnS纤锌矿结构和闪锌矿结构的原子层沿着垂直于ZnS纳米带生长方向交替生长的超晶格结构。
这种ZnS:Mn纳米带的宽度均为100-800nm,长度从几十到几百微米不等,其中的六角纤锌矿结构的原子层是沿着[100]轴线方向和[001]垂直方向生长,而闪锌矿结构的原子层则是沿着<111>方向生长。

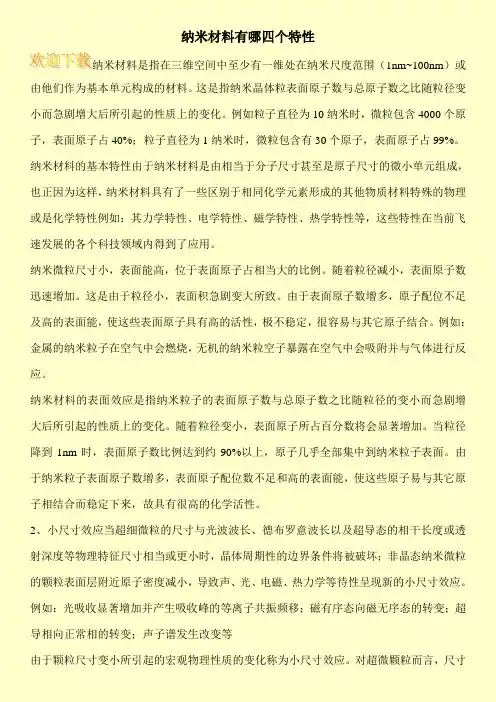

纳米材料有哪四个特性
纳米材料有哪四个特性纳米材料是指在三维空间中至少有一维处在纳米尺度范围（1nm~100nm）或由他们作为基本单元构成的材料。
这是指纳米晶体粒表面原子数与总原子数之比随粒径变小而急剧增大后所引起的性质上的变化。
例如粒子直径为10纳米时，微粒包含4000个原子，表面原子占40%；粒子直径为1纳米时，微粒包含有30个原子，表面原子占99%。
纳米材料的基本特性由于纳米材料是由相当于分子尺寸甚至是原子尺寸的微小单元组成，也正因为这样，纳米材料具有了一些区别于相同化学元素形成的其他物质材料特殊的物理或是化学特性例如：其力学特性、电学特性、磁学特性、热学特性等，这些特性在当前飞速发展的各个科技领域内得到了应用。
纳米微粒尺寸小，表面能高，位于表面原子占相当大的比例。
随着粒径减小，表面原子数迅速增加。
这是由于粒径小，表面积急剧变大所致。
由于表面原子数增多，原子配位不足及高的表面能，使这些表面原子具有高的活性，极不稳定，很容易与其它原子结合。
例如：金属的纳米粒子在空气中会燃烧，无机的纳米粒空子暴露在空气中会吸附并与气体进行反应。
纳米材料的表面效应是指纳米粒子的表面原子数与总原子数之比随粒径的变小而急剧增大后所引起的性质上的变化。
随着粒径变小，表面原子所占百分数将会显著增加。
当粒径降到1nm时，表面原子数比例达到约90%以上，原子几乎全部集中到纳米粒子表面。
由于纳米粒子表面原子数增多，表面原子配位数不足和高的表面能，使这些原子易与其它原子相结合而稳定下来，故具有很高的化学活性。
2、小尺寸效应当超细微粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏；非晶态纳米微粒的颗粒表面层附近原子密度减小，导致声、光、电磁、热力学等待性呈现新的小尺寸效应。
例如：光吸收显著增加并产生吸收峰的等离子共振频移；磁有序态向磁无序态的转变；超导相向正常相的转变；声子谱发生改变等由于颗粒尺寸变小所引起的宏观物理性质的变化称为小尺寸效应。
半导体纳米材料的性质与应用
半导体纳米材料的性质与应用探究半导体纳米材料是一种以纳米尺度为特点的新型材料，具有许多独特的性质和应用，被广泛应用于纳电子学、光电子学、传感器、储能与储氢等领域，已经成为新型材料研究的热点之一。
本文将就半导体纳米材料的性质和应用进行深入探讨。
一、半导体纳米材料的性质1.粒子尺寸效应首先，半导体材料在纳米尺度下，具有粒子尺寸效应。
当粒子尺寸缩小到纳米级别时，表面积与体积比例呈现平方级别的增加，导致表面能与体积能之间的比例改变，进而影响材料的物理属性。
例如，纳米材料的光学、电学、磁学、力学等物理属性都会受到粒子尺寸效应的影响。
其中最显著的是其光学性质，纳米材料的发射光谱是显著蓝移的。
2.电子结构的变化其次，半导体纳米材料的电子结构也出现了变化。
材料中的电子将呈现出量子效应，例如，电子在能量位阱中跃迁时会出现发光现象。
同时，运动的电子也将受到空间限制，在能量带和最高占据态的分布等方面也呈现出不同与体材料的特性。
3.表面缺陷另外，半导体纳米材料的表面积增大，对外开放的表面缺陷数量也相应增多。
这些表面缺陷的出现，使得半导体纳米材料中局部电荷密度的分布出现不对称性，导致表面能与体积能的比例改变。
同时这些表面缺陷也会影响材料的催化性能等。
二、半导体纳米材料的应用1.光电材料半导体纳米材料可以在光电器件、发光二极管(LED)、激光器等领域中发挥重要作用。
这是因为纳米级别下，材料的光学性质、电学性质以及传输性能都有所改变，比如ZnO纳米线具有优越的光学性能，可以在紫外光领域应用。
同时半导体纳米材料的聚集体效应、表面增强拉曼散射(SERS)等性质也被广泛应用于表面分析和染料敏化太阳电池(DSSC)等领域。
2.传感器半导体纳米材料在传感器领域中同样具有应用潜力。
例如，纳米尺度的半导体材料可用于高灵敏度的气敏传感器、生物传感器、振动传感器等。
应用时，纳米半导体材料会在检测物质与微量物质接触时发生表面性质的改变，而这种表面性质的改变可以通过传感器来识别。

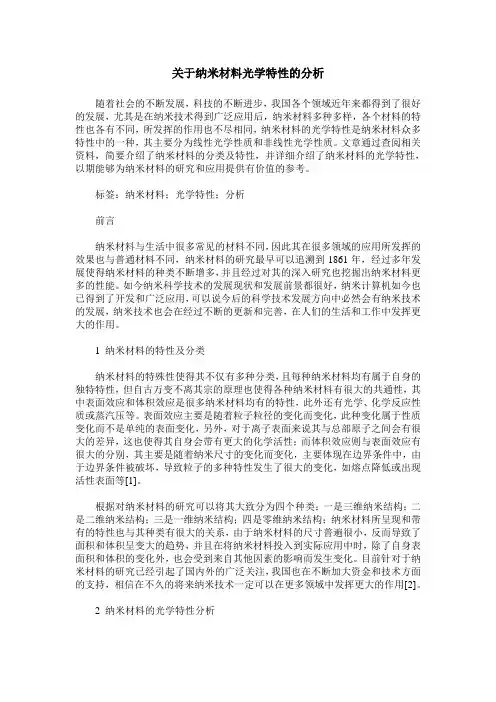

关于纳米材料光学特性的分析
关于纳米材料光学特性的分析随着社会的不断发展，科技的不断进步，我国各个领域近年来都得到了很好的发展，尤其是在纳米技术得到广泛应用后，纳米材料多种多样，各个材料的特性也各有不同，所发挥的作用也不尽相同，纳米材料的光学特性是纳米材料众多特性中的一种，其主要分为线性光学性质和非线性光学性质。
文章通过查阅相关资料，简要介绍了纳米材料的分类及特性，并详细介绍了纳米材料的光学特性，以期能够为纳米材料的研究和应用提供有价值的参考。
标签：纳米材料；光学特性；分析前言纳米材料与生活中很多常见的材料不同，因此其在很多领域的应用所发挥的效果也与普通材料不同，纳米材料的研究最早可以追溯到1861年，经过多年发展使得纳米材料的种类不断增多，并且经过对其的深入研究也挖掘出纳米材料更多的性能。
如今纳米科学技术的发展现状和发展前景都很好，纳米计算机如今也已得到了开发和广泛应用，可以说今后的科学技术发展方向中必然会有纳米技术的发展，纳米技术也会在经过不断的更新和完善，在人们的生活和工作中发挥更大的作用。
1 纳米材料的特性及分类纳米材料的特殊性使得其不仅有多种分类，且每种纳米材料均有属于自身的独特特性，但自古万变不离其宗的原理也使得各种纳米材料有很大的共通性，其中表面效应和体积效应是很多纳米材料均有的特性，此外还有光学、化学反应性质或蒸汽压等。
表面效应主要是随着粒子粒径的变化而变化，此种变化属于性质变化而不是单纯的表面变化，另外，对于离子表面来说其与总部原子之间会有很大的差异，这也使得其自身会带有更大的化学活性；而体积效应则与表面效应有很大的分别，其主要是随着纳米尺寸的变化而变化，主要体现在边界条件中，由于边界条件被破坏，导致粒子的多种特性发生了很大的变化，如熔点降低或出现活性表面等[1]。
根据对纳米材料的研究可以将其大致分为四个种类：一是三维纳米结构；二是二维纳米结构；三是一维纳米结构；四是零维纳米结构；纳米材料所呈现和带有的特性也与其种类有很大的关系，由于纳米材料的尺寸普遍很小，反而导致了面积和体积呈变大的趋势，并且在将纳米材料投入到实际应用中时，除了自身表面积和体积的变化外，也会受到来自其他因素的影响而发生变化。

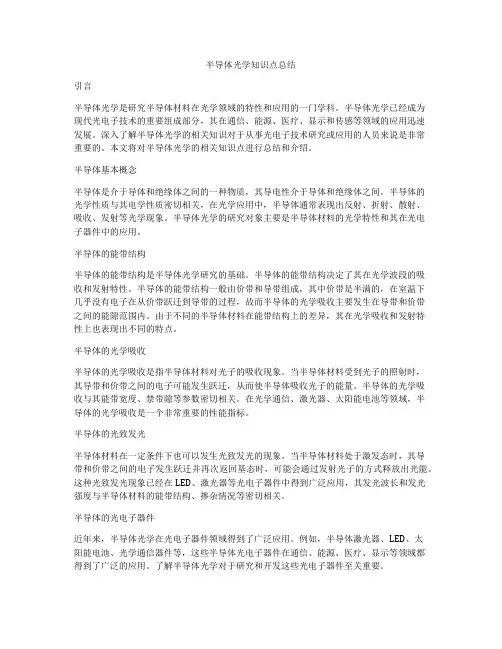

半导体光学知识点总结
半导体光学知识点总结引言半导体光学是研究半导体材料在光学领域的特性和应用的一门学科。
半导体光学已经成为现代光电子技术的重要组成部分，其在通信、能源、医疗、显示和传感等领域的应用迅速发展。
深入了解半导体光学的相关知识对于从事光电子技术研究或应用的人员来说是非常重要的。
本文将对半导体光学的相关知识点进行总结和介绍。
半导体基本概念半导体是介于导体和绝缘体之间的一种物质，其导电性介于导体和绝缘体之间。
半导体的光学性质与其电学性质密切相关，在光学应用中，半导体通常表现出反射、折射、散射、吸收、发射等光学现象。
半导体光学的研究对象主要是半导体材料的光学特性和其在光电子器件中的应用。
半导体的能带结构半导体的能带结构是半导体光学研究的基础。
半导体的能带结构决定了其在光学波段的吸收和发射特性。
半导体的能带结构一般由价带和导带组成，其中价带是半满的，在室温下几乎没有电子在从价带跃迁到导带的过程，故而半导体的光学吸收主要发生在导带和价带之间的能隙范围内。
由于不同的半导体材料在能带结构上的差异，其在光学吸收和发射特性上也表现出不同的特点。
半导体的光学吸收半导体的光学吸收是指半导体材料对光子的吸收现象。
当半导体材料受到光子的照射时，其导带和价带之间的电子可能发生跃迁，从而使半导体吸收光子的能量。
半导体的光学吸收与其能带宽度、禁带隙等参数密切相关。
在光学通信、激光器、太阳能电池等领域，半导体的光学吸收是一个非常重要的性能指标。
半导体的光致发光半导体材料在一定条件下也可以发生光致发光的现象。
当半导体材料处于激发态时，其导带和价带之间的电子发生跃迁并再次返回基态时，可能会通过发射光子的方式释放出光能。
这种光致发光现象已经在LED、激光器等光电子器件中得到广泛应用，其发光波长和发光强度与半导体材料的能带结构、掺杂情况等密切相关。
半导体的光电子器件近年来，半导体光学在光电子器件领域得到了广泛应用。
例如，半导体激光器、LED、太阳能电池、光学通信器件等，这些半导体光电子器件在通信、能源、医疗、显示等领域都得到了广泛的应用。
纳米材料的光学性质研究
纳米材料的光学性质研究纳米材料的光学性质一直以来都是材料科学研究的热点之一。
随着纳米技术的迅速发展，人们对纳米材料的光学性质有了更深入的认识，并且发现其在光电器件和传感器等领域具有巨大的应用潜力。
本文将探讨纳米材料的光学性质及其研究进展。
一、纳米材料的定义与分类纳米材料是一种具有尺寸在纳米尺度范围内的物质，通常包括纳米粒子、纳米线、纳米片以及纳米结构的复合材料等。
根据其形貌和组成可分为金属纳米材料、半导体纳米材料和纳米复合材料等多种类型。
二、纳米材料的光学性质纳米材料具有与其尺寸有关的独特的光学性质，与宏观材料相比，纳米材料在吸收、散射、发射和透明度等方面表现出截然不同的特点。
1. 吸收性能纳米材料的吸收性能与其尺寸密切相关。
当材料的特征尺寸接近光波的波长时，会出现明显的吸收峰。
纳米材料所特有的局域表面等离子体共振效应（localized surface plasmon resonance, LSPR）是其吸收性能的重要因素之一。
2. 散射性能纳米材料的散射性能主要受到材料的折射率、尺寸和形状等因素的影响。
纳米材料的小尺寸和高表面积使其具有较大的散射截面，能够散射入射光的较大部分能量。
3. 发射性能纳米材料的发射性能体现了其荧光、磷光和拉曼散射等特性。
纳米材料的尺寸和表面修饰可以调控其发射性能，使其在不同波段呈现出不同的发射光谱。
4. 透明度纳米材料通常具有高透明度，并且可以通过调节纳米结构的尺寸和形貌，实现对不同波长的光的选择性透过。
三、纳米材料光学性质的研究方法研究纳米材料光学性质的方法主要包括吸收光谱、散射光谱、荧光光谱、表面增强拉曼光谱等。
1. 吸收光谱通过测量样品在不同波长下的吸收光谱，可以确定纳米材料的吸收能力以及吸收峰的位置和强度等。
吸收光谱是研究纳米材料光学性质的常用手段之一。
2. 散射光谱散射光谱可以通过测量样品对入射光的散射光进行分析，获得材料的散射特性。
根据散射的类型和强度等信息，可以了解纳米材料的形貌、尺寸和结构等信息。
半导体光热转换纳米材料的研究进展
半导体光热转换纳米材料的研究进展半导体光热转换纳米材料是指通过吸收光能将其转换成热能的一类材料。
这类材料具有优异的光吸收、热传导和热稳定性能，可以在太阳能光电转换、光照明、光通信等领域发挥重要作用。
以下是半导体光热转换纳米材料研究进展的一些方面。
首先，研究人员对半导体纳米材料的合成方法进行了改进。
传统的合成方法包括溶剂热法、溶胶-凝胶法、气相法等，在纳米尺度下制备材料具有困难。
近年来，研究人员提出了一系列新的制备方法，如气相沉积法、溶剂热-水热法、微波辅助法等。
这些方法可以控制纳米材料的尺寸和形貌，提高材料的结晶度和光吸收性能。
其次，研究人员对半导体光热转换纳米材料的光学性能进行了深入研究。
半导体纳米材料的光学性能与其能带结构、晶格结构和尺寸有关。
通过调控这些因素，可以实现对光吸收、光散射和光学损耗的控制。
此外，人们还发现通过引入杂质、点缺陷和表面修饰等手段，可以增强材料对特定波长光的吸收能力。
第三，研究人员对半导体光热转换纳米材料的热传导性能进行了改进。
热传导是光热转换过程中一个重要的参数，影响材料的瞬态温度和热效应。
传统的半导体材料热传导性能较高，对光热转换效率有一定的限制。
因此，目前研究人员致力于寻找具有低热传导性能的半导体纳米材料，如石墨烯、碳纳米管等，以提高光热转换效率。
最后，研究人员对半导体光热转换纳米材料的应用进行了广泛探索。
半导体光热转换纳米材料具有较高的光热转换效率、稳定性和可调控性，可应用于太阳能光电转换、光照明、光通信等领域。
例如，利用半导体光热转换材料制备的太阳能光电池可以将光能高效转化为电能，提高太阳能转换效率。
此外，在光照明领域，半导体光热转换纳米材料可以用于制备高效、节能的照明器件。
在光通信领域，半导体光热转换纳米材料可以用于制备高速、低能耗的光通信器件。
综上所述，半导体光热转换纳米材料的研究进展包括合成方法改进、光学性能调控、热传导性能改进和应用研究等方面。
随着研究的不断深入，相信半导体光热转换纳米材料将在能源转换、光照明和光通信等领域发挥出更大的作用。
纳米材料光学性质
纳米材料光学性质
纳米材料的光学性质是指其与光相互作用的特性，主要包括吸收、散射、透射、反射、发光等。
纳米材料的尺寸、形状、结构以及化学成分等因素都会影响其光学性质。
以下是一些常见的纳米材料光学性质：
1.吸收特性：纳米材料的吸收谱可以随着尺寸、形状和表面修饰的改变而调控。
在量子点等纳米结构中，量子尺寸效应会导致能带结构的量子限制，使得材料对特定波长的光吸收增强或者发生波长可调的吸收现象。
2.散射特性：纳米颗粒、纳米结构或者纳米表面可以引起光的散射，产生表面等离子共振（SPR）效应等。
纳米材料的表面形貌和粗糙度会影响散射光的强度和方向性。
3.透射特性：纳米材料的透射性取决于其组成、结构和厚度等因素。
纳米薄膜、纳米孔阵列等结构可以实现光的选择性透射，产生透明度、光学滤波和光学调制等效应。
4.反射特性：纳米结构可以调控光的反射率，如周期性纳米结构的布拉格反射效应、金属纳米颗粒的等离子体共振效应等，可以增强或者抑制光的反射。
5.发光特性：一些纳米材料具有发光性质，如半导体量子点、纳米荧光染料等，它们的发光颜色和强度可以通过控制其尺寸、组成和表面修饰来调控。
6.非线性光学特性：纳米材料具有非线性光学效应，如二次谐波产生、光学Kerr效应等。
这些效应在激光技术、光学通信和光学成像等领域具有重要应用。
纳米材料的光学性质不仅对于基础科学研究具有重要意义，还在光电子器件、传感器、生物医学等领域有着广泛的应用前景。
因此，对纳米材料光学性质的深入理解和精确控制是纳米科技研究的重要内容之一。
纳米材料导论 第六章光学性能
第六章纳米材料的光学性能第一节基本概念纳米材料的量子效应、大的比表面效应、界面原子排列和键组态的较大无规则等特性对纳米微粒的光学特性有很大影响，使纳米材料与同质的体材料有很大不同。
研究纳米材料光学特性的理论基础是量子力学，本章将不详述这种具体理论，但在了解纳米材料光学特性的过程中，经常会遇到以下几个概念，这里先作介绍。
一、激子激子(Exciton)可以简单地理解为束缚的电子-空穴对。
从价带激发到导带的电子通常是自由的，在价带自由运动的空穴和在导带自由运动的电子，通过库仑相互作用束缚在一起，形成束缚的电子-空穴对，就形成激子，电子和空穴复合时便发光，即以光子的形式释放能量，如图6-1所示。
根据电子和空穴相互作用的强弱，激子分为万尼尔（Wannier ）激子（松束缚）和弗仑克尔（Frenkel ）激子（紧束缚）。
在半导体、金属等纳米材料中通常遇到的多是万尼尔激子。
这种激子能量与波矢K 的关系可写为：)3,2,1(2)(2*22 n n R m K E K E g n（6-1）其中g E 为相应材料的能隙，**h e m m m 是电子和空穴的有效质量之和，*R 是激子的等效里德伯能量：eV 6.132* R , 是相对介电常数（有时直称为介电常数）， 是电子与空穴的折合质量，**111h e m m 。
如果（6-1）式中0 K ，则激子能量：)3,2,1()(2*n n R E K E g n（6-2）)(K E n 比能隙小，所以允许带间直接跃迁时，激子光吸收过程所需光子的能量比本征吸收要小，亦即在本征吸收限的长波方向存在与激子光吸收相对应的吸收过程。
图6-1 半导体激子及发光示意图由于激子的本征方程与类氢原子类似，激子的半径也是量子化的，最小的激子半径称之为激子玻尔半径，表示为：)nm (053.00 m a B（6-3）其中0m 是电子的静质量。
在半导体发光材料中，当材料体系的尺寸与激子玻尔半径相近时，就会出现量子限域效应，亦即系统中的能级出现一系列分立值，电子在能级出现量子化的系统中的运动受到了约束限制。
半导体纳米结构的发光性质及其机理
半导体纳米结构的发光性质及其机理首先，半导体纳米结构的能带结构发生了变化。
在宏观尺度下，半导体材料的能带结构由连续的能带和能隙组成；而在纳米尺度下，由于量子限制的限制，能带结构分裂成一系列离散的能级，形成所谓的“量子点”。
这种量子效应使得半导体纳米结构在光学活性、发光波长等方面具有优势。
其次，半导体纳米结构的尺寸效应导致了量子限制效应的显著增强。
尺寸缩小到纳米级别时，半导体纳米晶体的表面积与体积之比大大增加，导致表面效应的显著增强。
这就意味着，纳米晶体的表面将对光电子过程产生重要的影响。
量子限制和表面效应结合使得半导体纳米结构的光学性质和发光性质得以显著提高。
增强的自发辐射是指半导体纳米结构通过调节电子能级的布居，实现了使得自发辐射效率大大提高的效应。
根据库克-图尔尔效应，当半导体纳米晶体的尺寸减小到一定范围时，与能带内电子热激发的几率相比，电子通过非辐射过程复合的几率会显著减小。
这意味着，在限制尺寸下，半导体纳米结构中的电子更有可能通过自发辐射的方式实现能量释放，从而提高了发光效率。
受激辐射是指半导体纳米结构中的电子通过与外界光子的相互作用进行能量转换而发光。
当纳米晶体中的电子由于受到外界光子的激发而跃迁到高能级，再由于能谷的限制无法自由运动，最终回到基态时会产生光子的发射。
在纳米尺度下，半导体纳米结构的载流子能级间隔比宏观材料增大，从而导致了纳米结构的发光波长蓝移。
载流子复合是发光过程的另一种机制。
在半导体纳米结构中，电子-空穴对会通过复合过程释放出能量。
取决于复合形式的不同，载流子复合又分为辐射性复合和非辐射性复合。
辐射性复合是指电子与空穴在复合过程中释放光子能量而发光。
非辐射性复合是指电子与空穴在复合过程中释放出的能量以其他形式散失，而不产生可见光。
通过调控半导体纳米结构的尺寸和形状，以及表面修饰等方式，可以有效地调节载流子复合的速率和方式，从而改善发光性能。
总之，半导体纳米结构的发光性质和机理受到纳米尺度下量子限制和表面效应的影响。
纳米材料物理基础光学性质
纳米材料物理基础——光学性质纳米材料具有体材料不具备的许多光学特性。
已有的研究表明，利用纳米材料的特殊光学性质制成的光学材料将在日常生活和高科技领域内具有广泛的应用前景。
例如纳米SiO2光学纤维对波长大于600nm的光的传输损耗小于10dB/km，此值比SiO2体材料的光传输损耗小许多倍。
纳米结构材料在结构上与常规的晶态和非晶态体系有很大的差别，表现为：小尺寸、能级离散性显著、表（界）面原子比例高、界面原子排列和键的组态的无规则性较大等。
这些特征导致纳米材料的光学性质出现一些不同于常规晶态和非晶态的新现象。
纳米材料的光吸收大块金属具有不同的金属光泽，表明它们对可见光中的各种波长的光的反射和吸收能力不同。
当尺寸减小到纳米级时，各种金属纳米粒子几乎都呈黑色，它们对可见光的反射率极低，而吸收率相当高。
例如，Pt纳米粒子的反射率为1%，Au纳米粒子的反射率小于10%。
纳米SiN、SiC以及Al2O3粉等对红外有一个宽频强吸收谱。
纳米材料的红外吸收谱宽化的主要原因：（1）尺寸分布效应：通常纳米材料的粒径有一定的分布，不同的颗粒的表面张力有差异，引起晶格畸变程度的不同，这就导致纳米材料键长有一个分布，造成带隙的分布，这是引起红外吸收宽化的原因之一。
（2）界面效应：界面原子的比例非常高，导致不饱和键、悬挂键以及缺陷非常多，界面原子除与体相原子能级不同外，相互之间也可能不同，从而导致能级分布的展宽，与常规大块材料不同，没有一个单一的、择优的键振动模，而存在一个较宽的键振动模的分布，对红外光作用下的红外光吸收的频率也就存在一个较宽的分布。
纳米结构材料红外吸收的微观机制研究还有待深入，实验现象也尚需进一步系统化。
光吸收中的红移和蓝移现象在有些情况下，粒径减小至纳米级时，可以观察到光吸收带相对粗晶材料呈现“红移”现象，即吸收带移向长波方向。
从谱线的能级跃迁而言，谱线的红移是能隙减小，带隙、能级间距变窄，从而导致电子由低能级向高能级及半导体电子由价带到导带跃迁引起的光吸收带和吸收边发生红移。
教学设计2：半导体材料和纳米材料
半导体材料和纳米材料教学设计【教学目标】1知道半导体的特性。
2知道半导体二极管的单向导电性。
3了解半导体集成电路的作用。
4知道什么是纳米材料。
5了解纳米材料的奇特效应。
6知道新型材料都有哪些。
【学习重点】半导体材料的特性，晶体二极管，纳米材料的奇特效应，现有的新型材料。
【学习难点】晶体二极管单向导电性的微观机理，纳米材料的奇特效应。
【教学过程】一、半导体的特性1与导体相比，半导体的不同1 半导体有掺杂特性。
2 半导体的电阻率与温度的关系较为复杂。
3 有些半导体材料当温度或光照发生微小改变时，电阻率可迅速发生变化。
2半导体材料的一些应用知识半导体材料可制作二极管、三极管、集成电路等。
3半导体的特性1 导电性能介于导体和绝缘体之间，是非线性元件填“线性”或“非线性”。
2 特性有掺杂特性、光敏特性和热敏特性等。
4晶体管（1）晶体二极管结构：N型半导体与P型半导体的结合体。
特点：单向导电性。
作用：将交流电变为直流电。
（2）半导体二极管PN结的形成N型半导体的多数载流子是电子，P型半导体的多数载流子是空穴靠空穴导电，空穴的正向移动等效于正电荷的移动。
把N型和P型半导体结合在一起后，N型半导体的多数载流子电子将向P型半导体一边扩散，P型半导体的空穴将向N型半导体一边扩散。
其结果是使N 型和P型半导体的交界面两侧形成带电薄层A和B，且A带正电，B带负电。
产生一个电场，如右图所示。
这个电场，阻碍P型半导体内的空穴和N型半导体的电子向对方扩散。
开初，这个电场较弱，阻碍作用较小；随着扩散的继续，这个电场不断增强，A、B薄层的厚度不断增加，使扩散逐渐减弱；最后达平衡时，这个电场的大小不再增加，薄层的厚度也不再变，这就是PN结，又叫阻挡层。
PN结是半导体二极管的基本结构。
（3）单向导电性把P型端二极管的正极接在电池正极上，N型端二极管的负极接在电池负极上，这叫给二极管加上正向电压，二极管中的电流较大，二极管导通。
当把P型端接电池负极上，N型端接电池正极，即给二极管加上反向电压，这时二极管中的电流很小，二极管截止。
纳米材料的光学性能和应用
纳米材料的光学性能和应用一、纳米材料概述随着科技的不断发展，纳米技术越来越受到人们的关注。
纳米材料是指尺寸在纳米级别（10^-9m）的物质，具有独特的物理、化学、生物等性质。
纳米材料的应用领域非常广泛，从电子、医学、环境到能源等等，都有着巨大的潜力。
二、纳米材料的光学性能1. 纳米材料的表面增强拉曼光谱纳米材料的表面增强拉曼光谱（Surface Enhanced Raman Scattering，SERS）是指在金属或半导体纳米结构表面上，某些分子或化学物质的振动和转动对应的光谱线强度被增强的现象。
这种增强效应非常强，相当于将样品浓度增加了10^6倍以上。
SERS技术有着广泛的应用前景，例如在生物医学检测、环境检测、食品安全等领域。
2. 纳米材料的荧光性质纳米材料通常具有较高的荧光量子产率、宽发射光谱范围、较长的荧光寿命等特点，这使得它们在生物荧光探针等方面有着广泛的应用。
例如，在医学领域中，纳米材料可以被用作生物成像技术的探针，帮助医生更好地观察患者体内的某些生物分子或细胞。
3. 纳米材料的表面等离子体共振现象表面等离子体共振（Surface Plasmon Resonance，SPR）是指金属纳米颗粒在其表面激发的一种电磁波振荡现象。
这种现象对应的吸收和散射光谱在可见光区域内非常强，可以被用于生物分子、化学物质的检测、研究等领域。
例如，在医学领域中，SPR技术可以用于生物分子的相互作用研究。
三、纳米材料的应用1. 生物、医学领域纳米材料可以作为生物成像技术的探针，从而帮助医生更好地观察患者体内的某些生物分子或细胞。
例如，在癌症治疗领域中，纳米材料可以被用于靶向治疗，使药物更准确地作用于肿瘤细胞，从而避免对正常细胞的损伤。
2. 环境保护领域纳米材料可以被用于吸附、分解大气污染物、有害物质等环境问题中，促进环境清洁化。
例如，纳米氧化铁可以用于水中污染物的去除，超细颗粒二氧化钛可以用于空气净化。
3. 能源领域纳米材料可以被应用于太阳能电池、生物质能源等领域，使其性能得到提高。
半导体 纳米
半导体纳米技术是指将半导体材料的尺寸缩小到纳米级别的制备和应用技术。
纳米级别通常定义为1到100纳米之间的范围。
相较于传统的半导体材料，纳米级半导体具有独特的物理、化学和电学性质，因此在微电子器件、能源存储、生物医学、光电子学等领域具有广泛的应用前景。
纳米级半导体的特点：1. 量子效应：纳米级尺寸下，由于电子在空间中的限制运动，会出现量子效应的现象，如量子尺子效应、量子限域效应等，这使得纳米级半导体具有特殊的光电特性。
2. 材料增强效应：纳米级半导体材料的特性在尺寸收缩后发生变化，如能带结构的改变、晶格畸变、禁带宽度的变化等，这些变化可能增强材料的特定性能，提高半导体器件的性能。
3. 大比表面积：纳米级半导体材料的尺寸缩小，使得其具有更大的比表面积，这有利于增加材料与其他物质的接触面积，提高催化反应效率、电化学反应速率等。
4. 高度可调性：通过纳米级工艺技术，可以调控半导体材料的形貌、尺寸和结构等，从而调节其在光学、电学、磁学等方面的特性，实现多功能化和高度可调性。
纳米级半导体的应用领域包括但不限于：1. 微电子器件：纳米级半导体可以用于制备高效能、高速度的微电子器件，如纳米晶体管、纳米电容器、纳米传感器等，可以提高电子器件的性能和集成度。
2. 光电子学：纳米级半导体材料具有量子效应，在光电子器件中有广泛的应用，如纳米光电探测器、纳米激光器、光量子计算等。
3. 能源存储：纳米级半导体可应用于太阳能电池、锂离子电池等能源存储领域，通过增大比表面积和改变能带结构，提高能源转化和储存效率。
4. 生物医学：纳米级半导体在生物医学领域也具有重要应用，如纳米药物传输载体、纳米生物传感器、纳米生物成像材料等，可以用于药物治疗、生物检测和疾病诊断等方面。
尽管纳米级半导体技术在多个领域都具有巨大潜力和应用价值，但同时也面临一些挑战，如制备工艺的复杂性、材料的可靠性和稳定性、以及环境和生物相容性等问题。
随着纳米技术的不断发展和突破，相信纳米级半导体将在未来发挥越来越重要的作用。
钙钛矿量子点研究现状
钙钛矿量子点研究现状
钙钛矿量子点是一种特殊的半导体纳米材料，具有优异的光学和电学性质，因此在光电领域中引起了广泛的研究兴趣。
以下是钙钛矿量子点研究的一些现状：
1. 合成方法：钙钛矿量子点可以通过不同的合成方法制备，如溶剂热法、离子交换法、有机后继法等。
研究人员一直在寻找更好的合成方法，以控制粒子的大小、形状和结构等性质。
2. 光学性质：钙钛矿量子点具有宽带隙和可调的光吸收和发射波长。
研究人员通过调节合成条件和材料组分，可以实现对钙钛矿量子点的光学性质的调控和优化。
3. 光电器件应用：由于其优异的光电性能，钙钛矿量子点在太阳能电池、发光二极管、光电探测器等器件中的应用得到了广泛研究。
研究人员通过调控量子点的能级结构和界面工程等手段，提高器件的性能和效率。
4. 稳定性和可靠性：钙钛矿量子点在光电器件中的应用还面临着稳定性和可靠性的挑战，如光老化、湿度和氧化等影响材料性能和器件寿命的问题。
因此，研究人员正在努力寻找稳定的钙钛矿量子点材料和合适的封装方法来解决这些问题。
总体而言，钙钛矿量子点作为一种新型纳米材料，在光电领域的研究中展现出了巨大的潜力。
未来的研究将继续关注材料合成、光学性质调控和光电器件应用等方面，以推动钙钛矿量子点的进一步发展和应用。
半导体纳米材料在电子器件中的应用
半导体纳米材料在电子器件中的应用半导体纳米材料是现代纳米材料中的重要一员，具有较高的导电性、光电性能和化学稳定性。
目前，半导体纳米材料在电子器件、能源、生物学、医学等领域中的应用正越来越广泛。
而其中最为重要的就是半导体纳米材料在电子器件中的应用。
一、半导体纳米材料简介半导体纳米材料是一种具有纳米尺度的结构性半导体材料。
半导体的能带结构随着其尺寸的变化而发生变化，具有量子限制效应，呈现出不同于宏观材料的电学、热学、光学等特性。
半导体纳米材料通常按照其形态分为纳晶、量子点和纳线三种形态。
纳晶是直径在1-100纳米之间的球形晶体，由于其体积相对较大，具有较高的导电性能和光学性能。
量子点是一种直径只有几纳米的超微小粒子，具有嵌入三维空间的“零维”结构，通常用于制作光电子学器件或具有独特光学性能的材料。
纳线则是长径比大于十的纳米尺度棒状物质，并且比较长的纳线通常有更高的导电性和光学性能。
二、半导体纳米材料在电子器件中的应用1、太阳能电池目前，人类正面临着严重的能源危机，太阳能电池便成为解决能源问题的重要途径之一。
半导体纳米材料作为太阳能电池的重要组成部分，其高比表面积、催化活性、特殊的光电转换性质和电子输运性质等特性，使得太阳能电池具有更高的光电转换效率。
例如，由纳米二氧化钛制成的染料敏化太阳能电池具有较高的转换效率和长期稳定性，成为了太阳能电池中的重要组成部分。
2、LEDLED是一种比传统白炽灯更长寿命、更节能的光源，半导体纳米材料的应用使得LED技术更为先进。
例如，由半导体纳米材料制成的量子点发光二极管（QLED）具有较低的驱动电压、红外光谱宽度、额定寿命较长等优点，被广泛应用于生物成像、光学显微镜等领域。
3、晶体管晶体管是电子设备中的基础结构，而半导体纳米材料的应用则使得晶体管的性能更为稳健。
例如，纳米线晶体管具有比传统硅基晶体管更好的电学性质和机械韧性，可以应用于柔性电子学、发光二极管、太阳能电池等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体纳米材料的的光学性能随着大规模集成的微电子和光电子技术的发展,功能元器件越来越微细,人们有必要考察物质的维度下降会带来什么新的现象,这些新的现象能提供哪些新的应用。
八十年代起,低维材料已成为倍受人们重视的研究领域。
当半导体材料从体块减小到一定临界尺寸以后,其载流子(电子,空穴)的运动将受限,导致动能的增加,原来连续的能带结构变成准分立的类分子能级,并且由于动能的增加使得能隙增大,光吸收带边向短波方向移动(即吸收蓝移),尺寸越小,移动越大。
由于量子尺寸效应导致能隙增大,半导体纳米材料的吸收光谱向高能方向移动,即吸收蓝移。
同时,由于电子和空穴的运动受限,他们之间的波函数重叠增大,激子态振子强度增大,导致激子吸收增强,因此很容易观察到激子吸收峰,导致吸收光谱结构化.
通常通过吸收光谱来研究半导体纳米微粒的量子尺寸效应和激子能级结构,近年来,研究较多的有[14～20]:Ⅲ-Ⅴ族半导体GaAs、InSb和GaP;Ⅱ-Ⅵ族半导体ZnS、CdS、CdSe和CdTe;Ⅰ-Ⅶ族半导体Cu-Cl、CuBr和CuI;PbS、PbI和间接带隙半导体材料Ag-Br;过渡金属氧化物Fe2O3、Cu2O、ZnO和非过渡金属氧化物SnO2、In2O3、Bi2O3等。
余保龙等人[21]研究发现,SnO2纳米微粒用表面活性剂分子包覆时,由于表面的介电限域效应其吸收带边发生红移,而且随着表面包覆物与SnO2的介电常数差值增大和包覆物的浓度增大,其红移量增大。
半导体纳米微粒受光激发后产生电子-空穴对(即激子),电子与空穴复合的途径有
(1)电子和空穴直接复合,产生激子态发光。
由于量子尺寸效应的作用,发射波长随着微粒尺寸的减小向高能方向移动(蓝移)。
(2)通过表面缺陷态间接复合发光[9,22]。
在纳米微粒的表面存在着许多悬挂键、吸附类等,从而形成许多表面缺陷态。
微粒受光激发后,光生载流子以极快的速度受限于表面缺陷态,产生表面态发光。
微粒表面越完好,表面对载流子的陷获能力越弱,表面态发光就越弱。
(3)通过杂质能级复合发光。
对半导体纳米材料的研究开辟了人类认识世界的新层次,也开辟了材料科学研究的新领域。
总的看来,半导体纳米材料的光学性能研究已取得了很大进展,人们已建立起了半导体纳米微粒中电子能态的理论模型,在材料的线性和非线性光学性能方面都开展了大量的工作,获得了很多有重要意义的成果。
但是还有许多问题需要进一步深入研究,例如半导体纳米材料激子能级的理论结果与实验数据之间仍有差距,间接带隙半导体纳米材料的发光机理还有待研究,非线性光学性能的实验工作所涉及纳米材料的范围不够广,掺杂半导体纳米体系中杂质离子与基质间的相互作用还有许多新的物理内容需要揭示和探索等等。
随着研究的进一步深入,一些与传统材料物理不同的新现象、新概念还会不断
诞生,这些都将为光电子技术的发展提供新的机遇。
人们有理由相信,在不久的将来,以半导体纳米材料为基础的光电子产品将走向实用化,并将极大地改变人类社会的生活。
