第6章 房产图的测绘

房产分丘图是作为权属依据的产权图，具有法 律效力，是保护房屋所有权人和土地使用权人合 法权益的凭证，必须以较高精度绘制。测绘精度 要求是地物点相对于邻近控制点的点位误差不超 过0.5mm。

房产分层分户图是在分丘图的基础上绘制的 明细图，以一户产权人为单位，表示出房屋权 属范围的细部图，以明确异产毗连房屋的权利 界线，供核发房屋所有权证的附图使用。
§6.2 房产界址点测量
房产界址点，简称界址点或拐点，即房屋用 地界线的转折点处设置的界桩点。

在房地产测量和管理中，用它来确定房屋用 地权界的位置。

界址点的连线构成房屋用地范围的地界线。
界址点的测定精度有高低之分，可分为三个 级别：一级－0.02m；二级－0.05m；三级－0.10m

1：500－⊙ 1：1000－○ ο

一、房产图测量的内容和要求
1、 房产图测量的内容

根据房产图的服务对象，其测量内容有：
（1）界址测量；
（2）境界测量； （3）房屋及其附属设施测量； （4）陆地交通、水域测量； （5）其他相关地物测量。
2、 房产图测量的要求 （1）房产界址点测量的精度要求 精度分三级，点位误差：±0.02、±0.05、±0.10m （2）房角点测量的精度要求 精度等级和限差同界址点。 （3）房产分幅平面图与房产要素测量的精Βιβλιοθήκη Baidu要求
二、分幅房产图的测绘方法
与一般地形测量并无本质不同，主要是为满 足房地产管理的需要。

以房地产调查为依据，突出权属关系，以确 定房屋所有权和土地使用权的权属界线为重点， 按地块正确、合理地编定丘号，准确反映房屋 和土地的利用现状，精确测算房屋建筑面积和 土地使用面积。

国标GB/T17986－2000 《房产测量规范》

分幅图的测绘范围包括城市、县域、建制镇 的建成区和建成区以外的工矿企事业等单位及 其相毗连的居民点，并应与开展城镇房屋所有 权登记的范围一致。

城镇建成区的分幅图比例尺为1：500；远离 城镇的为1：1000；图幅为50×50正方形分幅。

主要表示房产管理需要的各项地籍要素和房 产要素，突出房产要素和权属关系，以确定房 屋所有权和土地使用权权属界线为重点，准确 反映房屋和土地的利用现状，精确测算房屋建 筑面积和土地使用面积。
1、界址点的确定：必须由相邻双方指界人到现场指界。
2、界址点的埋设
混凝土、钢钉、石灰桩、钢棍界址标桩及喷漆标志。
3、界址点的编号 以高斯投影的一个整公里格网为编号区，每个编号 区代码以该公里格网的西南角纵横坐标公里值表示， 点的编号在一个编号区从1～99999连续顺编。

编号区代码（9位）类别代码（1位3）点的编号（5位） 房产图注记中，界址点只注点的编号，前面冠以“J”


对于地籍图，在地籍调查的基础上，增测界址
点和各种地籍要素； 对于房产分幅图，在房产调查的基础上，增测 丘界点和各种房产要素。

在地籍图的基础上完成房产分幅图的测绘最为
合理。应在城市规划、房产管理、土地管理、测 绘部门共同协作下完成。
§6.4 房产分丘图和分层分户图测绘
房产分丘平面图是房产分幅图的局部明细图， 是绘制房产权证附图的基本图，以门牌、户院、 产别及其所占用的土地范围，分丘绘制，且每丘 单独绘成一张。

在描绘本丘的用地和房屋时，应适当绘出与 邻丘相连的地物。

以“J”开头的数字为界址点号，在每条界址 边都注明其边长。
1、房产分幅图实测法 测图步骤与地籍图测绘基本相同，在房产调 查和房地产平面控制测量基础上，测量界址点 坐标（一二级界址点）、界址点平面位置（三 级界址点）和房屋等地物的平面位置。

如：平板仪测绘法、小平板与经纬仪测绘法、 经纬仪与光学测距仪测记法、全站仪采集数据 法、RTK采集数据法。

2、房产分幅图的增测编绘法


三种图都根据城市控制网来进行细部测量，最 基本思想：首先建立统一的城市基本控制网和
大比例尺1：500，需要测绘城市地面的主要地物。

图根控制网，实测三图的共性部分，绘制成基础 图，并进行复制，然后在此基础上按地形图、地 籍图、房产分幅图分别测绘各自特殊需要的部分。
对于地形图，增测高程注记（或等高线）和地 形要素如电力线、通讯线、各种管道、井、消防 龙头、路灯等；

一、房产分丘图的测绘
坐标系与分幅图的坐标系一致；比例尺可根据每丘 房产面积的大小和需要在1:100－1:1 000之间选用； 尽可能采用与分幅图相同的比例尺。幅面大小在32~4 开之间选用。分丘图可在聚酯薄膜上测绘，也可选用 其他图纸。

1、分丘图测绘的内容
分丘图除表示分幅图的内容外，还表示房屋 产权界线、界址点、挑廊、阳台、建成年份、 用地面积、建筑面积、宗地界线长度、房屋边 长、墙体归属和四至关系等房产要素。

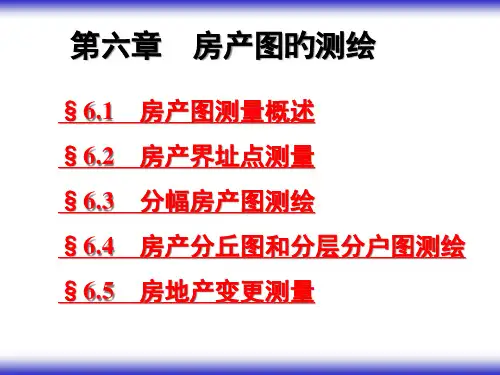

第六章
房产图的测绘
§6.1 房产图测量概述
§6.2 房产界址点测量
§6.3 分幅房产图测绘
§6.4 房产分丘图和分层分户图测绘 §6.5 房地产变更测量
§6.1 房地产测量概述
房产图是房屋产权产籍管理的基础资料，它 全面反映了土地和房屋基本情况和权属界线， 是房产测量的主要成果。

按房产管理的需要，房产图可分为分幅房产 平面图（简称分幅图）、分丘房产平面图（简 称分丘图）和分户房产平面图（简称分户图）。

挑廊、挑阳台、架空通廊丈量时，以外围投 影为准，用虚线表示。

分丘图中房屋注记内容有产权类别、建筑结 构、层数、幢号、建成年份、建筑面积、门牌 号、宗地号、房屋用途和用地分类、用地面积、 房屋边长、界址线长、界址点号，各项内容分 别用数字注记。

房屋权界线与丘界线重合时，用丘界线表示； 房屋轮廓线与房屋权界线重合时，用房屋权界 线表示。

境界线与丘界线重合时，用境界线表示。 丘界线的转折点即为界址点
（3）房屋及其附属设施：分幢测绘，以房屋 四面墙体外侧为界测量，临时性房屋不表示； 同幢房屋层数不同，应测绘分界线（虚线）。
每幢房屋除按《规范》要求的精度测定其平 面位置外，应分幢分户丈量作图。

房角点测量－指对建筑物角点测量，点编号 与界址点相同，类别代码为4。

（2） 利用地籍图增补测绘

是房产分幅图成图今后的发展方向。
由于房产和地产密不可分，土地是房屋的载 体，房屋依地而建，房屋所有权与土地使用权 的主体应该一致，土地的使用范围和使用权限 应根据房屋所有权和房屋状况来确定。

城市房地产管理应首先进行地籍调查和地籍测量， 确定土地的权属、位置、面积等，而其利用状况、 用途分类、分等定级和土地估价等又与土地上的房 产有密切关系，因此在地籍测绘中也要测绘宗地内 的主要房屋。
①采用模拟法测绘，地物点相对于临近控制点的点位中误差不 超过图上±0.5 mm；
②利用已有地籍图、地形图编绘时， ±0.6mm；
③全野外采集数据或野外解析测量时， ±0.05m； ④采用已有坐标或已有图件展绘时，展绘中误差±0.1mm。
二、房产图的成图方法及特点
1、 房产图的成图方法
实测成图或编绘成图，先做控制测量，然后 再进行碎部测量。


按照《房产测量规范》有关技术规定进行。
分幅图应包括下列内容： （1）行政境界：一般只表示区、县、镇的境界 线，街道或乡的境界线根据需要取舍。 （2）丘界线：指房屋用地范围的界线，包括共 有院落的界线，由产权人指界与邻户认证确定。 对于明确而又无争议的丘界线用实线表示； 有争议而未定的丘界线用虚线表示。

房产调查和房产测量是对该地产范围内的房屋做 更细致的调查和测绘，在已确定土地权属的基础上， 对宗地范围内的房屋的产权性质、面积数量和利用 状况做分幢、分层、分户的细致调查、确权和测绘， 以取得城市房地产管理的基础资料。

土地的权属单元为“宗”，房屋用地的权属 单元为“丘”。绝大多数情况下，宗与丘的范 围一致，个别情况下，一宗地可能分为若干丘。

房产图是一套与城镇实地房屋相符的总平面 图。

分幅图是全面反映房屋及其用地的位置和权 属等状况的基本图，是测制分丘图和分户图的 基础。

一般先测绘分幅图，然后据此测绘或绘制分 丘图和分户图。

房产图测量是在房产平面控制测量和房产调 查工作的基础上，对各房产要素的信息进行采 集和表述的一项房产测绘工作。与城市地形图 测量、地籍图测量有相同和不同之处。

根据地籍图编绘房产图时，其界址点一般只 需进行复核而不需重新测定；

对于图上的房屋则不仅需要复核，还需要根 据房产分幅图测绘的要求，增测房屋的细部和 附属物，以及根据房产调查的资料增补房产要 素。

3、城市地形图、地籍图、房产分幅图的三图并测法
城市地形图是一种多用途的基本图，主要用于 城市规划、建筑设计、市政工程设计等；地籍图 主要用于土地管理；房产图主要用于房产管理。
二、界址点的测量方法
1、基本要求
（1）一般应有两个不同测站点测定的结果，取两成 果的中数作为该点的最后结果；
（2）测量精度符合《房产测量规范》的规定。 2、界址点测量方法 （1）极坐标法： （2）支导线法： （3）各种交会方法：
方向线交会法、方向线与直线交会法、距离交会法
（4）直角坐标法：
（5）线性插点法：大多数界址点都在一条直线上时
界址点测量：根据测区内已布设的控制点， 用确定地面点平面位置的各种测量方法，按不 同等级界址点的不同精度要求，测定各个界址 点的坐标值，并编制坐标成果表。


一级、二级界址点采用实测法求其解析坐标。
三级界址点可采用野外实测或航测内业加密 方法求其坐标，也可从1：500地图上量取坐标。
一、界址点的确定、埋设及编号
（4）主要内容包括：测量控制点、界址点、房 屋权利界线、用地界线、附属设施、围护物、 产别、结构、用途、用地分类、建筑面积、用 地面积、房产编号及各种名称和数字注记等； （5）为清楚表示出所需内容，房产图的比例尺 较大，1：100～1：500，甚至更大，比例尺的 大小主要根据测区内房屋的稠密程度而定； （6）变更较快，要及时补测和修改，以确保其 应有的现势性。
（1）利用地形图增测编绘法
利用城市已有1：500或1：1000大比例尺地 形图，在房地产调查的基础上，以门牌、院落、 地块为单位，实测用地界线，构成完整封闭的 用地单元－丘。丘界线的转折点（界址点）如 果不是明显的地物点则应补测，并实测界址边 长；逐幢丈量外墙边长、各种距离关系；对不 符合现状部分修测补测；最后注记房产要素。

2、分丘图测绘方法 利用已有的房产分幅图，结合房地产调查资 料，按本丘范围展绘界址点，描绘房屋等地物， 实地丈量界址边、房屋边等长度，修测、补测 成图。

房屋应分栋丈量边长，用地按宗地丈量边长， 边长量测到0.01m，也可以界址点坐标反算边 长。对不规则的弧形，可按折线分段丈量。

丈量本丘与邻丘毗连墙体时，共有墙以墙体 中间为界，量至墙体厚度的1/2处；借墙量至墙 体的内侧；自有墙量至墙外侧并用相应符号表 示；窑洞使用范围量至洞壁内侧。

丈量房屋以勒脚以上墙角为准；测绘房屋以 外墙水平投影为准。

（4）房产要素和房产编号
房产要素－房屋产别、建筑结构、层数、建 成年份、房屋用途和用地分类等，以相应的数 字、文字、符号表示。


房产编号－丘号、幢号、房产权号、门牌号。
（5）地形要素：包括铁路、道路、桥梁、水 域、城墙及其他相关地物（天桥、站台、游泳 池、消火栓、碑及地下构筑物）等。
（6）导线测量法：沿地域边界测一闭合或附合导线
（7）量边定角法：有明显线状地物所封闭的多边形房
屋用地 （8）测定临时测站坐标的方法：界址点很难或无法在 已知点设站测全的较大房屋用地，可在其内设置补充 测站。后方交会法、自由测站定位法
§6.3 分幅房产图测绘
一、分幅房产图测绘的内容和要求
房产分幅图是全面反映房屋、土地的位置、 形状、面积和权属状况的基本图，是测绘房产 分丘图和分户图的基础图。

（1）平板仪测图：小平板仪配合钢尺量距； （2）航测法测图：全数字化测图； （3）野外数据采集机助成图：全站仪； （4）编绘成图：利用已有地形图、地籍图。
1、 房产图的特点
（1）平面图，只要求平面位置准确，不表示高 程，不绘等高线； （2）对房屋及与房屋、房产有关的要素，要求 比其他图种要详细的多； （3）对房屋及其房屋的权属界线和用地界线等 的表示，精度要求比较高；
