可溶性苝四羧酸二酰亚胺发光材料的合成及表征_徐业伟
《2024年系列苝酰亚胺衍生物的设计合成及其薄膜的研究》范文
《系列苝酰亚胺衍生物的设计合成及其薄膜的研究》篇一一、引言苝酰亚胺衍生物作为一种重要的有机功能材料，因其独特的光电性能、热稳定性及在光电器件中的应用而备受关注。
近年来，科研人员不断致力于苝酰亚胺衍生物的设计合成与性能研究，特别是在薄膜形态与性能方面取得了显著的进展。
本文将介绍一系列苝酰亚胺衍生物的设计合成方法，并对其所形成的薄膜进行深入研究。
二、系列苝酰亚胺衍生物的设计与合成1. 设计思路本系列苝酰亚胺衍生物的设计主要基于对分子结构的精细调控，以改善其光电性能和薄膜形态。
设计过程中，我们关注取代基的种类、位置和数量，以期获得具有优良性能的衍生物。
2. 合成方法采用溶液法，通过一系列缩合、酯化等反应，成功合成了一系列苝酰亚胺衍生物。
在反应过程中，严格控制反应条件，确保产物的纯度和产率。
三、薄膜制备与表征1. 薄膜制备采用旋涂法、热蒸发法等方法制备了系列苝酰亚胺衍生物的薄膜。
在制备过程中，优化了溶剂、浓度、温度等参数，以获得均匀、致密的薄膜。
2. 薄膜表征利用X射线衍射、原子力显微镜、紫外-可见光谱等手段对薄膜的形态、结构及性能进行表征。
结果表明，系列苝酰亚胺衍生物的薄膜具有优良的成膜性、光吸收性能及热稳定性。
四、薄膜性能研究1. 光电性能通过对系列苝酰亚胺衍生物薄膜的光电性能测试，发现其具有较高的光吸收系数和良好的载流子传输性能。
此外，薄膜的能级结构可调，适用于不同类型的光电器件。
2. 薄膜形态与结构通过原子力显微镜观察，发现系列苝酰亚胺衍生物的薄膜具有均匀的表面形貌和良好的结晶性。
X射线衍射结果表明，薄膜具有较高的结晶度和有序性。
五、结论本文成功设计合成了一系列苝酰亚胺衍生物，并对其所形成的薄膜进行了深入研究。
结果表明，这些衍生物的薄膜具有优良的成膜性、光吸收性能、载流子传输性能及热稳定性。
此外，通过精细调控分子结构，可以获得具有不同能级结构的薄膜，适用于不同类型的光电器件。
因此，系列苝酰亚胺衍生物在光电器件领域具有广阔的应用前景。
《2024年新型不对称苝酰亚胺衍生物设计合成及其性能研究》范文

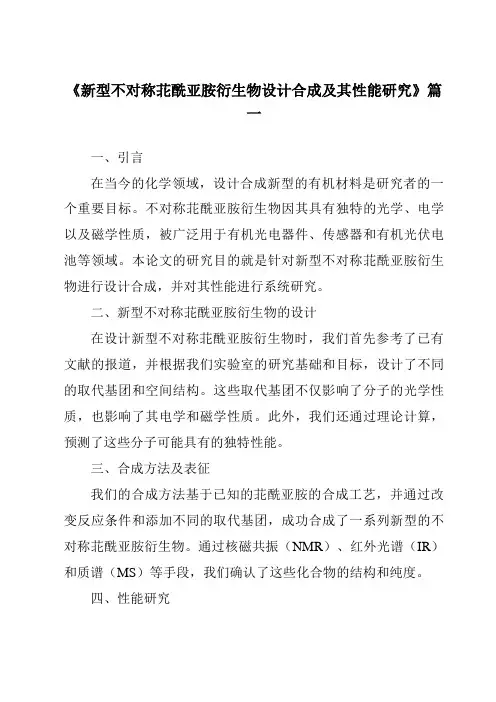

《新型不对称苝酰亚胺衍生物设计合成及其性能研究》篇一一、引言在当今的化学领域，设计合成新型的有机材料是研究者的一个重要目标。
不对称苝酰亚胺衍生物因其具有独特的光学、电学以及磁学性质，被广泛用于有机光电器件、传感器和有机光伏电池等领域。
本论文的研究目的就是针对新型不对称苝酰亚胺衍生物进行设计合成，并对其性能进行系统研究。
二、新型不对称苝酰亚胺衍生物的设计在设计新型不对称苝酰亚胺衍生物时，我们首先参考了已有文献的报道，并根据我们实验室的研究基础和目标，设计了不同的取代基团和空间结构。
这些取代基团不仅影响了分子的光学性质，也影响了其电学和磁学性质。
此外，我们还通过理论计算，预测了这些分子可能具有的独特性能。
三、合成方法及表征我们的合成方法基于已知的苝酰亚胺的合成工艺，并通过改变反应条件和添加不同的取代基团，成功合成了一系列新型的不对称苝酰亚胺衍生物。
通过核磁共振（NMR）、红外光谱（IR）和质谱（MS）等手段，我们确认了这些化合物的结构和纯度。
四、性能研究1. 光学性能：我们使用紫外-可见吸收光谱和荧光光谱等方法，研究了这些新型不对称苝酰亚胺衍生物的光学性能。
结果表明，这些化合物具有优异的光吸收能力和荧光性质，这使其在光电器件领域具有潜在的应用价值。
2. 电学性能：通过循环伏安法（CV）和电导率测试，我们发现这些化合物具有较好的电导率和电化学稳定性，这使其在有机电子器件如有机场效应晶体管（OFETs）和有机光伏电池（OPVs）中具有潜在应用。
3. 磁学性能：我们还对这些化合物的磁学性能进行了初步研究。
结果表明，这些化合物在特定条件下具有明显的磁响应，这为其在磁性材料和自旋电子器件中的应用提供了可能。
五、结论本论文成功设计并合成了一系列新型的不对称苝酰亚胺衍生物，并对其光学、电学和磁学性能进行了系统研究。
这些化合物具有优异的光吸收能力、良好的电导率和电化学稳定性以及明显的磁响应。
这使其在有机光电器件、传感器、有机光伏电池以及磁性材料等领域具有潜在的应用价值。
一种pH响应的荧光探针的合成与表征
一种pH响应的荧光探针的合成与表征摘要苝是一类具有强烈荧光的芳香化合物，它具有优异的化学稳定性、光电性质，受到人们的广泛关注，以苝酰亚胺为发光中心，以PEO链为增溶基团，可以合成一种水溶性荧光染料。
本文具体内容如下：在酰胺位上接入了具有水溶性的树状多肽PEO链的基础上，将苝酰亚胺的海湾位置上再引入响应基团，最终合成了一种新型pH响应荧光探针。
并通过紫外、荧光分光光度计测定这种化合物的光谱性能。
关键词：苝酰亚胺；pH响应；荧光探针Synthesis and characterization of a pH-responsible fluorescentprobeAbstractPerylene is a kind of compound with a strong fluorescence, which received great attention for its remarkable chemical stability and optoelectronic properties. We can synthesize a water-soluble fluorescent probe without any responsiveness when the luminescence center is perylene and The PEO chain is a modified group.This paper shows that after inserting the PEO chain in the amide position, a modified group is inserted into the gulf position and we finally synthesize a pH-responsible fluorescent probe.In addition,we used UV and RF to characterize the spectral properties of the compound.Key Words: perylene; pH-responsible; fluorescent probe目录１前言1.1苝系荧光化合物 (1)1.1.1苝系荧光化合物概述 (1)1.1.2苝系荧光化合物应用 (1)1.1.3苝系荧光化合物的溶解性 (2)1.2pH荧光探针的发展 (3)1.3论文基本设计思路 (3)2实验部分2.1引言 (4)2.2主要试剂及仪器 (4)2.3实验步骤 (5)2.4结果讨论 (6)附图参考文献致谢１前言1.1苝系荧光化合物1.1.1苝系荧光化合物概述苝系化合物是一类有强烈荧光的芳香烃化合物，具有大的共轭π体系，苝四羧酸二酰亚胺母体分子（PDI）可以看作是两个萘分子单元组合后又连着一个酰亚胺，萘单元通过sp2杂化键合形成的一个大平面芳香体，而大的芳香体连着酐单元即是3，4，9，10-苝四羧酸二酐（简称苝酐）。
可溶性苝四羧酸二酰亚胺发光材料的合成及表征_徐业伟
图 1 PeryB r2 ( a )、DD-PeryB r2 ( b) 和 DD-P eryBp2 ( c)的 UV /V is吸收光谱
图 2 Pe ryB r2 ( a )、DD-Pe ryB r2 ( b) 和 DD-P eryBp2 ( c )的荧光光谱图
To luene
NM P
DM SO
A ceton e
CH C l3
CH2 C l2
DM F
TH F
DD-PeryB r2
++
+-
-
+-
++
++
+-
++
DD-P eryBp2
++
+-
-ቤተ መጻሕፍቲ ባይዱ
+-
++
++
+-
++
* 1 mg in 10 mL of solvent; - : insolub le; + - : partially so luble; + + : so luble; NM P: N -m ethy-l 2-pyrro lidone; DM F: N, N c-d im ethy l
摘 要 以苝四酸酐为 原料合成了 1, 7-二溴-3, 4, 9, 10-苝四酸酐 ( P eryBr2 ) 、N, N c-二 (十二烷基 )-1, 7-二溴-3, 4, 9, 10-苝四羧酸二酰亚胺 ( DD-PeryBr2 )和 N, N c-二 ( 十二烷 基 )-1, 7-二对叔 丁基苯 氧基-3, 4, 9, 10-苝 四羧酸 二酰亚胺 ( DD-P eryBp2 ) 3种 苝四羧酸二酰亚胺类化合物, 并对其结构和性能利用 紫外-可见吸收光谱、傅立叶 红外光谱、核磁共振、质谱、热分析和荧光光 谱测试 技术进 行了表 征和测 试。结 果表明, DD-PeryBp2能 很好的 溶于甲苯、氯仿、四 氢 呋喃 等 常用 有 机 溶剂。紫外 可 见最 大 吸收 波 长 和荧 光 最大 发 射 波 长分 别 为 548和
制备苝-3,4∶9,10-四羧二酰亚胺和苝-3,4∶9,10-四羧酸二酐以及萘
专利名称：制备苝－3,4∶9,10－四羧二酰亚胺和苝－3,4∶9,10－四羧酸二酐以及萘－1,8－二羧酰亚胺的方法专利类型：发明专利发明人：B·栋,F·米勒,A·伯姆,W·黑尔费尔,V·魏劳赫,G·亨宁申请号：CN03809313.8申请日：20030415公开号：CN1649967A公开日：20050803专利内容由知识产权出版社提供摘要：一种通过使式II的萘－1，8－二羧酰亚胺进行二聚而制备通式I的苝－3，4∶9，10－四羧二酰亚胺的方法，其中R是C－C－烷基，其碳链可以被一个或多个－O－结构中断和/或其可以被一个或多个选自下列基团的取代基取代：可以被一个或多个C－C－烷基取代基取代的C－C－环烷基、可以分别被一个或多个C－C－烷基和/或C－C－烷氧基取代基取代的苯基或苯基－C－C－烷基、－OCOR、－N(R)、－SONH、－SON(R)、－CON(R)和－COOR；C－C－环烷基，其碳骨架可以被一个或多个选自－O－、－S－和－NR－的结构中断和/或其可以被一个或多个C－C－烷基取代基取代；苯基、苯基－C－C－烷基、萘基或杂芳基，其可以分别被一个或多个选自下列基团的取代基取代：C－C－烷基、C－C－烷氧基、苯偶氮基、萘偶氮基、吡啶偶氮基、嘧啶偶氮基、氰基、－N(R)、－CON(R)和－COOR；R是C－C－烷基、C－C－环烷基、苯基或苯基－C－C－烷基；R是C －C－烷基、苯基或苯基－C－C－烷基，所述方法包括在主要由非极性的非质子有机溶剂和碱金属碱组成的反应介质中实现所述二聚作用，随后在极性溶剂存在下再氧化所得的无色形式的苝－3，4∶9，10－四羧二酰亚胺的碱金属盐。
本发明还涉及制备苝－3，4∶9，10－四羧酸二酐和萘－1，8－二甲酰亚胺。
申请人：巴斯福股份公司地址：德国路德维希港国籍：DE代理机构：北京市中咨律师事务所更多信息请下载全文后查看。
苝酰亚胺衍生物的合成及其应用进展
苝酰亚胺衍生物的合成及其应用进展
徐业伟;朱方华;张林
【期刊名称】《材料导报》
【年(卷),期】2010(024)021
【摘要】总结了苝酰亚胺衍生物的合成,评述了其在有机场效应晶体菅、太阳能电池、电致发光二极管和生物等领域中的应用与发展同时,讨论了苝酰亚胺衍生物今后的发展方向.
【总页数】7页(P79-85)
【作者】徐业伟;朱方华;张林
【作者单位】中国工程物理研究院激光聚变研究中心,绵阳,621900;西南科技大学材料科学与工程学院,绵阳,621010;中国工程物理研究院激光聚变研究中心,绵阳,621900;中国工程物理研究院激光聚变研究中心,绵阳,621900
【正文语种】中文
【相关文献】
1.一种具有潜在的电致发光性能的苝酰亚胺衍生物的合成及其薄膜的电化学制备[J], 郭晓迪;王佳;张海全
2.苝二酰亚胺衍生物的合成、一维分子自组装及其应用研究进展 [J], 陈帅;张文娜;王传义
3.苝二酰亚胺衍生物的合成、一维分子自组装及其应用研究进展 [J], 陈帅;张文娜;王传义;
4.苝酰亚胺衍生物在肿瘤治疗中的应用进展 [J], 李想;金莹莹;刘一博;赵振;李晓;程
方;刘中华;黄永伟
5.氨基酸酯苝酰亚胺衍生物的合成及电子迁移性能 [J], 张艳霞; 常丽芳
因版权原因，仅展示原文概要，查看原文内容请购买。
苝四羧酸二酰亚胺衍生物的合成及其性能研究
苝四羧酸二酰亚胺衍生物的合成及其性能研究徐业伟;朱方华;张海连;张林【摘要】以苝四羧酸二酐为原料,设计并合成了3个苝四羧酸二酰亚胺类化合物[1,7-二溴-3,4,9,10-苝四酸酐(1), N,N′-二(十二烷基)-1,7-二溴-3,4,9,10-苝四羧酸二酰亚胺(2)和N,N′-二(十二烷基)-1,7-二对叔丁基苯氧基-3,4,9,10-苝四羧酸二酰亚胺(3)],其结构经1H NMR和MS表征.用循环伏安法和热分析法研究了2和3的电化学性质和热学性质.结果表明:2和3的氧化电位分别为931.6 mV, 170.1 mV,还原电位分别为-1 028 mV, -1 941 mV;2和3具有高的分解温度(>300 ℃),有良好的热稳定性.【期刊名称】《合成化学》【年(卷),期】2009(017)004【总页数】3页(P456-458)【关键词】苝四羧酸二酰亚胺;合成;循环伏安;热稳定性【作者】徐业伟;朱方华;张海连;张林【作者单位】西南科技大学,材料科学与工程学院,四川,绵阳,621002;中国工程物理研究院,激光聚变研究中心,四川,绵阳,621900;中国工程物理研究院,激光聚变研究中心,四川,绵阳,621900;中国工程物理研究院,激光聚变研究中心,四川,绵阳,621900;中国工程物理研究院,激光聚变研究中心,四川,绵阳,621900【正文语种】中文【中图分类】O625.52;O625.15苝四酸二酰亚胺类化合物因其具有良好的光稳定性、热稳定性、化学稳定性和高的荧光量子产率而受到广泛关注［1，2］，其在有机光电导体、电子传输材料、有机太阳能电池材料、有机电致发光二极管、激光染料以及生物荧光探针等众多领域都有很好的应用［3 ～5］。
本文以苝四羧酸二酐为原料，设计并合成了3 个苝四羧酸二酰亚胺类化合物［1，7-二溴-3，4，9，10-苝四酸酐(1) ，N，N'-二( 十二烷基) -1，7-二溴-3，4，9，10-苝四羧酸二酰亚胺( 2) 和N，N'-二( 十二烷基) -1，7-二对叔丁基苯氧基-3，4，9，10-苝四羧酸二酰亚胺( 3) ］( Scheme 1) ，其结构经1H NMR和MS 表征。
《2024年系列苝酰亚胺衍生物的设计合成及其薄膜的研究》范文
《系列苝酰亚胺衍生物的设计合成及其薄膜的研究》篇一一、引言苝酰亚胺衍生物作为一种重要的有机功能材料，在电子器件、传感器、光学设备等应用中，扮演着至关重要的角色。
这些衍生物在性能和功能性方面拥有众多潜在的优势，对其设计合成以及性能的深入理解将极大地推动这些应用的进展。
本文主要围绕一系列苝酰亚胺衍生物的设计合成，及其制备成薄膜的性能展开研究。
二、苝酰亚胺衍生物的设计合成在设计和合成苝酰亚胺衍生物的过程中，我们首先对原始的苝酰亚胺结构进行了系统性的优化和调整。
我们利用计算机辅助设计（CAD）技术，对不同取代基团进行模拟和预测，以期望得到具有优良性能的衍生物。
在确定设计后，我们采用合适的合成路线，通过一系列的化学反应，成功合成了目标苝酰亚胺衍生物。
三、合成产物的表征我们利用多种现代分析技术对合成的苝酰亚胺衍生物进行了详细的表征。
包括但不限于核磁共振（NMR）、红外光谱（IR）、质谱（MS）等手段，这些表征技术为我们提供了关于分子结构、纯度以及分子量的详细信息，从而确认了产物的准确性和纯度。
四、薄膜的制备及性质研究我们利用适当的工艺将合成的苝酰亚胺衍生物制备成薄膜。
这一过程包括溶解、涂布、干燥等步骤。
然后，我们利用各种物理和化学手段对薄膜的性质进行了研究。
包括但不限于光学性质、电学性质、热稳定性等。
我们的研究发现，不同的苝酰亚胺衍生物在形成薄膜后，其性质会表现出明显的差异。
这种差异主要源于分子结构的差异以及分子间的相互作用。
五、结果与讨论通过对一系列苝酰亚胺衍生物的设计合成及其薄膜的研究，我们发现：1. 分子设计是关键：通过合理的分子设计，我们可以得到具有优良性能的苝酰亚胺衍生物。
适当的取代基团不仅可以改变分子的电子结构，也可以影响分子的溶解性和成膜性。
2. 薄膜性质的可调性：我们的研究发现，通过改变合成原料的种类和比例，可以有效地调控薄膜的性质。
这为我们在实际应用中提供了更多的可能性。
3. 潜在的应用价值：这些苝酰亚胺衍生物在电子器件、传感器、光学设备等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
To luene
NM P
DM SO
A ceton e
CH C l3
CH2 C l2
DM F
TH F
DD-PeryB r2
++
+-
-
+-
++
++
+-
++
DD-P eryBp2
++
+-
-
+-
++
++
+-
++
* 1 mg in 10 mL of solvent; - : insolub le; + - : partially so luble; + + : so luble; NM P: N -m ethy-l 2-pyrro lidone; DM F: N, N c-d im ethy l
产物的溶解性实验结果列于表 1。表中可见, 产物 DD-PeryBr2和 DD-PeryBp2均能很好的溶于甲苯、 氯仿、二氯甲烷、四氢呋喃等常用有机溶剂中, 在丙酮、NMP 和 DMF 等有机溶剂中也有一定的溶解性。 由此可知, 较长的 N 取代烷基以及苝母环上 1位和 7位上大的取代基团可改善苝酰亚胺类化合物的溶 解性 [ 15] 。
第期
徐业伟等: 可溶性苝四羧酸二酰亚胺发光材料的合成及表征
12 71
表 1 苝酰亚胺类化合物 DD-PeryBr2和 DD-PeryBp2的溶解性 Table 1 Solub ility of the pery lene b isim ides DD-P eryB r2 and DD-PeryBp2 in variou s solven ts
摘 要 以苝四酸酐为 原料合成了 1, 7-二溴-3, 4, 9, 10-苝四酸酐 ( P eryBr2 ) 、N, N c-二 (十二烷基 )-1, 7-二溴-3, 4, 9, 10-苝四羧酸二酰亚胺 ( DD-PeryBr2 )和 N, N c-二 ( 十二烷 基 )-1, 7-二对叔 丁基苯 氧基-3, 4, 9, 10-苝 四羧酸 二酰亚胺 ( DD-P eryBp2 ) 3种 苝四羧酸二酰亚胺类化合物, 并对其结构和性能利用 紫外-可见吸收光谱、傅立叶 红外光谱、核磁共振、质谱、热分析和荧光光 谱测试 技术进 行了表 征和测 试。结 果表明, DD-PeryBp2能 很好的 溶于甲苯、氯仿、四 氢 呋喃 等 常用 有 机 溶剂。紫外 可 见最 大 吸收 波 长 和荧 光 最大 发 射 波 长分 别 为 548和
12 70
应用化学
第 26卷
1 实验部分
1. 1 试剂和仪器 苝四酸二酐 ( P ery ) ( A ldr ich 公司, 美国 ) , 含 量 98% ; 溴、十二胺 ( 直 接使用 )、N-甲基-2-吡 咯烷酮
( NM P )均为分析纯试剂; 甲苯带水恒沸蒸馏, 残余液体减压蒸馏后使用; 4-叔丁基酚, 化学纯, 重结晶 2次, 真空干燥后使用; 其它试剂皆为分析纯。
Schem e 1 Synthetic route o f compounds P eryB r2, DD-Pe ryB r2 and DD-P eryBp2
2008-11-03收稿, 2009-03-17 修回 中国工程物理研究院高温高密度等离子体物理国防科技重点实验室基金 ( 9140C 6806040611 ) 资助项目 通讯联系人: 张林, 男, 博士, 研究员; E-m ai:l zh lmy@ s ina. com; 研究方向: 功能材料
2 结果与讨论
2. 1 苝四羧酸二酰亚胺化合物的合成 苝四酸酐的溴化反应是发生在其母体环上的取代反应, 它受投料量、反应温度和反应时间等因素的
影响。液溴汽化速度较快, 容易造成大量的溴通过吸收装置浪费掉, 所以投料时液溴要稍微过量; 过量 的 H2 SO 4 可以加速苝四酸酐的溶解。常温条件下, 溴化反应易形成单取代化合物; 随着温度的升高 ( 从 室温升至 80 e ), 反应初期溴化度迅速上升, 但很快达到平衡, 形成 1, 7-二溴代产物。延长反应时间有 利于溴原子的亲和取代反应, 生成二溴取代产物; 随着反应时间的延长, 1, 6, 7-三溴和 1, 6, 7, 12-四溴取 代物含量随之增高 [ 13, 14] 。 2. 2 产物的溶解性
图 1 PeryB r2 ( a )、DD-PeryB r2 ( b) 和 DD-P eryBp2 ( c)的 UV /V is吸收光谱
图 2 Pe ryB r2 ( a )、DD-Pe ryB r2 ( b) 和 DD-P eryBp2 ( c )的荧光光谱图
2 952, 2 918, 2 850, 1 697( C O ), 1 655( C O ) , 1 596, 1 462, 1 435, 1 395, 1 337, 1 238, 1 157, 1 095, 1 022, 860, 813, 748, 723, 682, 537; 1H NMR ( CDC l3 ) , D: 9146( ,t 2H ) , 8191 ( d, 2H ), 8169( q, 2H ) , 4120 ( ,t 4H ) , 1175( ,t 4H ), 1126~ 1146( m, 36H ), 01892( s, 6H ) ; M S( E I) : m /z= 884( M + ) 。 1. 2. 2 DD-PeryBp2的合成 013 g( 0134 mm o l) DD-PeryBr2, 0116 g( 11117 mm ol)四叔丁基酚和 01077 g ( 01558 mm o l)碳酸钾加入到 10 m L NM P 中, N2气保护, 升温至 80 e , 恒温反应 48 h后冷却至室温。用 10% 的 HC l和甲醇各洗涤 2次, 最后用去离子水洗涤至中性。抽滤, 滤饼真空干燥得 01163 g 粗产品。 由于反应产物 DD-P eryBp2颗粒细小, 很难进行抽滤, 故采用离心分离。进行柱色谱分离时, 由于产物具 有颗粒细小、吸附性强等特点, 采用粒径 01074 ~ 01147 mm 的硅胶进 行分离 ( V ( 石油醚 ) BV ( 二氯甲 烷 ) = 2B1), 收集第一色带洗脱液, 减压蒸干得 01072 g 紫黑色产物, 产率为 1719% , m p 204 ~ 205 e 。 FT- IR( KBr) , R / cm- 1: 3 058, 2 956, 2 924, 2 857, 1 698( C O ) , 1 662 ( C O ) , 1 596, 1 506, 1 462, 1 435, 1 408, 1 334, 1 264, 1 221, 1 177, 1 047, 1 018, 850, 811, 750, 558; 1H NMR ( CDC l3 ), D: 9155 ( d,
form am ide; DM SO: d im ethyl su lphox ide.
2. 3 紫外可见吸收图谱分析 图 1为 PeryB r2、DD-PeryBr2和 DD-P eryBp2在三氯甲烷中的 UV /V is吸收光谱, 其最大吸收波长分别
为 520、526和 548 nm。DD-PeryBr2和 DD-PeryBp2相对于 P eryB r2分别红移 6和 28 nm。由此可知, 苝四羧 酸的酰胺化对其吸收的红移贡献不大, 而苝中心的取代基团则影响很大 [ 15] 。这是因为当在苝环母体结 构的 1、7位上引入大的供电子取代基团对叔丁基苯氧基时, 其分子内形成了给-受体分子结构, 在光照 时分子内部发生了激发态电子转移, 克服了母体结构扭曲所带来的不利影响, 使得其基态和激发态之间 的能量差缩小, 降低了电子跃迁所需能量, 从而使得化合物 DD-P eryBp2吸收光谱发生红移。
2H ), 8154( d, 2H ) , 81308 ( s, 2H ) , 7146( ,t 4H ), 7109( d, 4H ) , 4113( ,t 4H ), 1170( m, 4H ) , 1124~ 1150 ( m, 54H ) , 01866( ,t 6H ); MS( MALDI-TOF ) : m /z= 1 02219( M + )。
N ico let 6700型傅立叶变换红外光谱仪 ( FT IR) ( 美国 ) , KBr压片; B ruker 400 MH z型核磁共振谱仪 ( 1H NMR, 瑞士 B ruker公司 ), 以 CDC l3为溶剂, 四甲基硅烷为参比物; F innigan MAT 95S 型有机质谱仪 ( M S) (美国 F innigan公司 ) ; B ruker Da lton ics B IFLEX III型 MALD I-TOF 质谱仪 ( 瑞士 B ruker公司 ); 岛 津 3150型紫外-可见分光光度计 ( UV-V is, 日本岛津公司 ), 以氯仿为溶剂; PE-LS55型荧光光谱仪 ( 美国 PE 公司 ), 以氯仿为溶剂; TA-SDT Q600型热分析仪 ( 美国 TA 公司 ) , N2气氛围, 升温速率 10 e /m in。 1. 2 合成方法 1. 2. 1 DD-PeryB r2的合成 0195 g ( 1172 mmo l) PeryBr2 (按文献 [ 12]方法合成 ) , 0194 g( 5107 mm o l) 十 二胺和 015 g( 8133 mm o l) 乙酸加入到 20 m L NMP 中, N2气保护, 在 100 e 下搅拌 12 h。反应物冷却至室 温后, 再倒入 200 mL 10% H C l中搅拌。离心分离并用大量水洗涤至中性, 再用 30 mL 甲醇分 2次洗涤, 真空干燥, 得 1139 g粗产品。利用硅胶柱层析提纯 ( V (石油醚 ) BV (二氯甲烷 ) = 3B1) , 收集第二色带洗 脱液, 减压蒸干得 0156 g 暗红色 产物, 产率 3618% , m p 152 ~ 153 e 。 FT-IR ( KB r) , R / cm- 1: 3 058,
