物探设计(激电中梯与激电测深)

合集下载

物探预算标准

物探预算标准

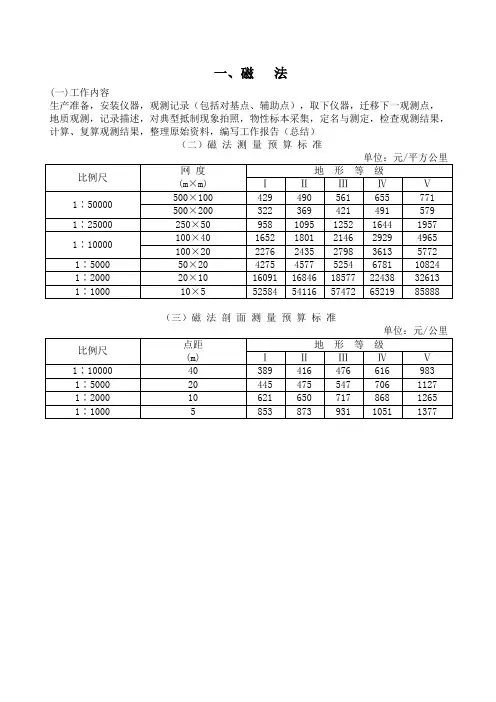

一、磁法(一)工作内容生产准备,安装仪器,观测记录(包括对基点、辅助点),取下仪器,迁移下一观测点,地质观测,记录描述,对典型抵制现象拍照,物性标本采集,定名与测定,检查观测结果,计算、复算观测结果,整理原始资料,编写工作报告(总结)(二)磁法测量预算标准(三)磁法剖面测量预算标准二、重力(一)工作内容生产准备,安装仪器,定点定位,观测记录(包括对基点、辅助点),取下仪器,迁移下一观测点(包括近区地改实测),地质观测,记录描述,对典型地质现象拍照,物性标本采集,定名与测定,检查观测结果,计算、复算观测结果(包括地改),绘制草图,整理原始资料,编写工作报告(总结)(二)区域重力测量预算标准(三)重力测量预算标准(四)重力剖面测量预算标准三、电法(一)工作内容生产准备,安装仪器,布站(包括放线布极),观测记录,通电跑极,计算搬站(包括收站),迁移下一观测点,地质观测,记录描述,对典型地质现象拍照,物性标本采集,定名与测定,检查观测结果,计算、复算观测结果(包括地改),绘制草图,整理原始资料,编写工作报告(总结)。

(二)激电中梯(长导线)测量预算标准(三)激电中梯(长导线)剖面测量预算标准(四)激电中梯(短导线)测量预算标准(五)激电中梯(短导线)剖面测量预算标准(六)激电测深测量预算标准2.AB距每增加1000m按本标准提高20%(七)视电阻率中梯测量预算标准(八)视电阻率联合剖面测量预算标准2.AB距>500m按本标准提高15%(九)视电阻率垂向电测深测量预算标准2.AB距每增加1000m按本标准提高20%(十)视电阻率对称四极剖面测量预算标准2.AB距>1600m按本标准提高15%(十一)充电法电位和梯度测量预算标准(十二)自然电场法电位测量预算标准(十三)瞬变电磁法测量预算标准(十四)高密度电阻率法测量预算标准(十五)大地电磁测深测量预算标准2.本标准适用深度为2500m,深度每增加500m,按本标准提高10%。

激电中梯设计书

激电中梯设计书

时间域激发极化法测网网度与比例尺关系表二、野外工作方法及技术要求时间域激发极化法采用重庆地质仪器厂生产的大功激电测量DJF10-2系统。

主要测量方式有激电中梯和激电测深。

(一)、仪器性能检查1、不极化电极(1)、内阻不极化电极内阻要求小于2KΩ。

(2)、电极间的电位差每组不极化电极间的电位差要求小于2mV。

2、导线导线的规格和数量应根据用途、电极距大小、供电电流强度和工区自然条件选择,一般选择内阻小、轻便、强度高的导线。

要求导线内阻小于10Ω/Km,耐压高于发送机的工作电压。

导线的绝缘电阻应每公里大于2M Ω/500V。

对于长度为D(Km)的导线,其绝缘电阻应大于2/D(KΩ)。

3、仪器一致性检查在极化率变化较大的异常地段、测点数大于20、选择AB 、MN 、和I ,使ΔU 1在100mV 以上,各台仪器在相同条件下往返观测。

取均方误差最小的一台仪器为“标准”,分别计算各台仪器与“标准”仪器的均方相对误差。

计算均方相对误差的公式为:∑=⎪⎪⎭⎫⎝⎛''-±=ni Si Si Si n M 1221ηηη式中:Si η为第i 点被测仪器观测数据;Siη'为第i 点“标准”仪器观测数据; n 为参加统计计算的测点数。

当某台仪器计算的均方相对误差大于设计总精度的2/3时,应对该仪器进行调试,使其达到要求或不在本测区使用。

(二)、装臵类型选择装臵类型的选择应根据测区的地质条件和勘查任务而定,装臵类型有中间梯度装臵、联合剖面装臵、偶极装臵和对称四极测深装臵。

在实际工作中一般选用中间梯度装臵和对称四极测深装臵。

1、激电中梯激电中梯分横向和纵向装臵,当极化体的电阻率与围岩电阻率接近或为高阻时,应选用纵向中梯(横剖面)装臵;当极化体的电阻率为低阻时,应选用横向中梯(纵剖面)装臵。

2、激电测深激电测深采用不等比对称四极装臵。

(三)、仪器参数的选择1、充、放电时间和供电周期的选择该系统发射机的供电制式为双向短脉冲制式,2、延时的选择为减小电磁耦合效应对激电法的干扰,应尽量选择较长的延时,一般选为几百毫秒,当延时大于500ms时,电磁耦合效应对直流激电法的影响可忽略不计。

物探设计激电中梯与激电测深

物探设计激电中梯与激电测深

物探设计激电中梯与激电测深激电法是常用的物探方法之一,主要用来测量地下电阻率变化,从而推测地下结构和矿体存在的可能性。

激电法可以分为激电中梯和激电测深两种方法。

激电中梯是一种相对简单的测量方法,适用于浅部地下结构的探测。

其测量原理基于地下物质对射频电流的阻抗作用。

在测量中,首先需要选择一个合适的频率范围,并将电极插入到地面或井孔中,形成一个闭合的电路。

然后,通过改变电极间的距离,并记录相应的电阻抗数据。

根据电阻抗随电极间距离的变化,可以推断出地下结构的存在与否。

激电中梯的设计需要考虑以下几个因素:1.电极布置:电极布置的合理性对测量结果有很大的影响。

合适的电极布置可以提高信号的稳定性和可靠性。

通常,可以选择直线排列或成环布置电极。

2.频率选择:频率的选择应根据需要探测的深度和地下结构的电阻率范围来确定。

较低的频率适合浅部结构的探测,而较高的频率适合较深的探测。

3.数据采集和处理:数据采集时应控制测量环境的稳定性,减小干扰源对数据的影响,如尽量选择无干扰的测量地点、减少电源杂波等。

数据处理方面,应选择合适的滤波和去噪方法,以提高数据的质量和准确性。

激电测深是一种用来测量地下电阻率随深度变化情况的方法。

其测量原理基于地下物质对射频电流的阻抗作用,并结合了测井技术中的电阻率测量原理。

相对于激电中梯,激电测深具有较高的分辨率和深部探测能力。

在测量中,通常使用一根长电极作为发射极,将电流注入地下,同时在测量点处使用接收极观测电压的变化。

通过测量电极间的电压随深度的变化,可以推断出地下结构的存在与否。

激电测深的设计需要考虑以下几个因素:1.电极布置:电极布置的合理性对测量结果有很大的影响。

通常,可以选择直线布置电极,或者使用特殊布置电极来减小背景杂音的影响。

2.电极长度:电极长度也会对测量结果产生较大的影响。

电极长度过短会导致较低的分辨率,而电极长度过长会导致测量结果的失真。

因此,应选择合适的电极长度来实现较好的深部探测能力。

中梯电测深方法

中梯电测深方法

中梯电测深法葛为中广西地球物理学会桂林工学院近年,笔者思索直流电法勘探新理念,在矿产电法方面提出中梯电测深法。

矿区中间梯度剖面扫面后发现异常,要选出一段精测剖面来检查、研究异常。

可用多对供电极的中梯剖面测得不对称测深的视电阻率和视极化率拟断面图。

中梯电测深法是对常规电法的改进简单宜行。

減免了对称电测深频繁反复移动供电极的次数,对接地条件差的地区更有利。

它不需要更新观测装置,生产单位易于掌握。

能提高电测深的工作效率,若有多台接收器同时测电位,效率更高。

而且中梯电测深法更适宜于作电测深断面数据的二维反演数字解释,获得电阻率和视极化率真断面图。

1. 中梯测深的供电极点位1.1 一般情况,精测剖面方向与异常走向正交,异常位置大致在精测剖面中部。

精测剖面长度d 就是中梯测量极MN起止范围。

在MN起止范围外两侧的测线上较对称地布设一系列供电极A、B点位,最小的A1B1≥1.5 d 。

然后,逐渐增加AB,最大的A m B m≤2 L,再增大也可。

L为中梯剖面扫面时用的AB长度。

当还要缩小AB,则要将精测剖面分成两段,平移AB测量。

┊精测剖面┊┇─d →┇A8 A7A6A5A4A3 A2 A1M N B1 B2 B3 B4 B5 B6 B7╋────╋───╋──┫─╋─╋─╋┫┼┼┉╋┅…┼┣╋─╋─╋─╊──╋───╋100号120 136 150 160 168 176 180 188 200号212 220 224 232 240 250 264 280点号1000m 800m 640 500m 400320 240 200 120m 0 120m 200 240 320 400 500m 640 800m图1 中梯测深布极图例精测剖面188号-212号,长度d为240m,AB中心点200号;点距20m或40m ;MN/2 :20m,40m,60m,80m;AB/2 :200m,240,320,400,500,640,800,1000m,1200,1400,1600 m1.2观测过程A1B1供电,MN:188、190→210、212;A2B2供电,MN:188、190←210、212 A3B3供电,MN:188、190→210、212;A3B3供电,MN:188、192←208、212 A4B4供电,MN:188、192→208、212;A5B5供电,MN:188、192←208、212 A6B6供电,MN:188、194→206、212;……………┊有多台接收机则可同时观测电位,若三台分三段包干。

激电测深法勘查效果的对比解析

激电测深法勘查效果的对比解析

激电测深法勘查效果的对比解析摘要:激电测深法是一种典型的地球物理勘探方法,在金属矿勘探及地下水勘查中起着十分重要的作用。

本文在研究区域内通过激电测深法,获得了研究区域的视电阻率数据,并通过广义线性反演方法对采集的数据进行处理解释,获得了视电阻率的反演成果图,从中圈定出了异常带位置,为后期的钻探工作提供了可靠的支撑。

关键词:激电测深法;广义线性反演;视极化率矿产资源是社会发展与国民经济建设的物质基础,但随着勘查的深入,近年来露头矿、易识别矿,地表矿、浅部矿越来越少,找矿工作难度越来越大。

潜在的资源主要是难识别的和埋藏较深的隐伏矿床(体),这就需要新技术、新理论和新方法的应用,来探测和圈定有利的金属成矿地段,确定钻孔的孔位,提高钻孔见矿率。

激发极化法可以根据岩石、矿石的激发极化效应来寻找金属和解决水文地质、工程地质等问题,是一种电法勘探方法。

在多金属硫化物矿床的勘查中,激发极化法是一种公认的、极其有效的勘查手段。

1、地质概况和地球物理特征1.1 地层某地区矿区,区内铜矿等矿化明显受断裂-裂隙构造控制。

目前发现的铜铁矿(化)体多产于北西向、北北东向、近东西向等断裂构造中,构造交汇部位往往矿化规模和强度增强。

矿石中金属矿物主要为孔雀石,其次为蓝铜矿、硅孔雀石、氯铜矿、斑铜矿、黄铜矿、镜铁矿、褐铁矿等。

而含铜铁矿中金属矿物主要为磁铁矿、褐铁矿等,另有少量的孔雀石、镜铁矿等。

1.2 构造某地区点矿区区域大地构造位置属南北向DOMEYKO走滑断裂带构造单元中,区域内以断裂构造为主,构造线呈北东向、北西向及近南北向展布,具有向北撒开、向南收敛的“入”字型帚状断裂构造特征,目前所发现的矿产点就赋存与“入”字型构造的夹持部分。

即不同相的构造岩块分布区内。

其中含断裂主要呈北北西―北西向展布。

1.3 地球物理特征某地区矿区在面状蚀变和围岩接触部位多见受构造控制的脉体或网脉群,脉体规模较大,长约700~1000m,宽约10m~50m,脉体边部见角砾岩化,角砾岩中含铜矿化。

物探设计(激电中梯与激电测深)

物探设计(激电中梯与激电测深)

第三节物探工作一、工作内容和工作量1、测地工作包括控制网测量、基点放样、基线布设、测线和测点布置以及高程测量。

2、激电中梯扫面扫面面积:3.5km2,工作比例尺:1:0000,测网密度:100米×20米。

基线方向:正东,测线方向:正北。

测线测点布置见图:3、大功率激电测深在激电中梯扫面异常部位布置6-8条激电测深剖面,每条剖面长度300-600米,以剖面连线覆盖异常,端点向异常两侧延伸至背景区为宜。

点距20米,异常部位加密至10米点距。

4、物性参数采集采用标本测定法和露头小四极测定法。

尽可能收集岩芯标本或在可以采集到规则标本的露头点采集合格标本回实验室测定物性参数,在无法采集标本的露头点采用小四极获取物性参数。

尽量保证异常部位的每种岩性所采物性参数不少于30组。

二、技术依据参照中国地质调查局的有关地质工作质量管理的技术标准和要求,本次激电测深野外施工执行下列标准:1.《地质调查GPS测量规程》(DZ/T2002)。

2.《电阻率测深法技术规程》(DZ/T 0072 - 1993);3.《时间域激发极化法技术规定》(DZ/T 0070 - 1993);4.《物化探工程测量规范》(DZ/T 0153 - 95);三、仪器设备1、测地工作仪器设备包括中海达V60 GNSS RTK系统一套,GARMIN 60CSX 手持GPS六套、100 米测绳和50 米皮尺各两根。

其中,中海达V60 GNSS RTK系统主要用于控制测量、基点放样、基线布设和测线端点布设。

其性能参数如下:A、信号跟踪系统内核:v60采用国际一流的天宝PCC品牌多星多系统内核BDS:B1、B2GPS:L1C/A、L2E、L2C、L5GLONASS:L1C/A、L1P、L2C/A(仅限于GLONASSM)和L2PGALILEO:升级预留SBAS:WAAS,MSAS,ENGOS通道数:220模块技术:天宝MaxwellTM高级自定义测量GNSS技术,极低噪声的GNSS 载波相位测量,1赫兹带宽内的精度〈1mm,成熟的天宝低仰角跟踪技术B、精度和可靠性RTK定位精度:平面:±(8+1×10-6D)mm高程:±(20+1×10-6D)mm静态、快速静态精度:平面:±(2.5+1×10-6D)mm高程:±(5+1×10-6D)mm初始化时间:典型10秒初始化可靠性:>99.9%C、数据管理数据存储:内存:1G固态内存,8G可插式储存卡。

物探电法磁法剖面技术说明

物探电法磁法剖面技术说明

物探激电中梯测量技术说明根据地质或化探成果确定的成矿有利部位开展电法测量工作。

根据本区地形、地质特点及工作目的,本次电法工作采用激电中梯剖面测量,测量参数为视极化率ηs和视电阻率ρs,对于具有找矿意义的激电异常,选择综合剖面或激电测深工作。

激电剖面测量也采用大功率短导线中梯装置,激电测深采用对称四极装置测量,主要用于有意义的物探异常和重要矿点的检查评价。

要求工作细致,完整地测量出剖面的异常形态,并能突出异常,以便深入研究。

因此其装置大小和技术参数不一定与面积观测相同。

要求在检查的异常(或矿点)中心,首先进行激电测深工作(沿剖面拉线),根据测深结果,确定最佳供电极距。

为突出异常应加长供电周期。

1、激电中梯测量技术要求及指标(1)技术要求激电测量技术要求严格按照国家地矿行业《时间域激发极化法技术规程(DZ/T0070-93)》之有关技术标准进行。

激电中梯剖面测量采用大功率短导线中梯装置,AB极距≥2000米、MN=40~80米,观测段AB2/3,供电系统采用发电机输出220V~240V交流电,经整流变压后输出,供电常数为:供电周期32S,延迟时间200mS,取样宽度40mS,叠加次数为1~2。

接收激电仪,接收正反向二次场信号直读ηs及V1,控制站观测每次工作的供电电流I,室内计算各物理点视电阻率ρs。

测网布设:测线方向应尽量与化探异常或矿化蚀变带走向垂直(或大于60°)。

工作中应尽量采取措施,改善接地条件.例如,采用铁电极作为供电电极,提前2-4小时,浇上含洗衣粉的盐水,以保证接触良好。

加大供电电流,以取得准确可靠的原始数据,观测中对一次电位小于5mv 的测点要求重复观测,两次观测结果相对误差应小于10%,对畸变点、异常点也应重复观测。

每个排列观测开始之前应进行漏电检查,要求导线与地之间的绝缘电阻大于2M Ω/km 。

阴雨天和地面潮湿地段也应对MN 线路进行漏电检查。

供电导线绝缘电阻应大于30M Ω;供电电极采用铁电极。

物探电法磁法剖面技术说明

物探电法磁法剖面技术说明

物探激电中梯测量技术说明根据地质或化探成果确定的成矿有利部位开展电法测量工作。

根据本区地形、地质特点及工作目的,本次电法工作采用激电中梯剖面测量,测量参数为视极化率ηs和视电阻率ρs,对于具有找矿意义的激电异常,选择综合剖面或激电测深工作。

激电剖面测量也采用大功率短导线中梯装置,激电测深采用对称四极装置测量,主要用于有意义的物探异常和重要矿点的检查评价。

要求工作细致,完整地测量出剖面的异常形态,并能突出异常,以便深入研究。

因此其装置大小和技术参数不一定与面积观测相同。

要求在检查的异常(或矿点)中心,首先进行激电测深工作(沿剖面拉线),根据测深结果,确定最佳供电极距。

为突出异常应加长供电周期。

1、激电中梯测量技术要求及指标(1)技术要求激电测量技术要求严格按照国家地矿行业《时间域激发极化法技术规程(DZ/T0070-93)》之有关技术标准进行。

激电中梯剖面测量采用大功率短导线中梯装置,AB极距≥2000米、MN=40~80米,观测段AB2/3,供电系统采用发电机输出220V~240V交流电,经整流变压后输出,供电常数为:供电周期32S,延迟时间200mS,取样宽度40mS,叠加次数为1~2。

接收激电仪,接收正反向二次场信号直读ηs及V1,控制站观测每次工作的供电电流I,室内计算各物理点视电阻率ρs。

测网布设:测线方向应尽量与化探异常或矿化蚀变带走向垂直(或大于60°)。

工作中应尽量采取措施,改善接地条件.例如,采用铁电极作为供电电极,提前2-4小时,浇上含洗衣粉的盐水,以保证接触良好。

加大供电电流,以取得准确可靠的原始数据,观测中对一次电位小于5mv 的测点要求重复观测,两次观测结果相对误差应小于10%,对畸变点、异常点也应重复观测。

每个排列观测开始之前应进行漏电检查,要求导线与地之间的绝缘电阻大于2M Ω/km 。

阴雨天和地面潮湿地段也应对MN 线路进行漏电检查。

供电导线绝缘电阻应大于30M Ω;供电电极采用铁电极。

物探工作设计书(高精度磁测和激电测深)

物探工作设计书(高精度磁测和激电测深)

目录一、序言 (1)二、设计工作量 (1)三、野外工作方法及技术要求 (1)1.测地工作 (1)(1)测网布设原则 (1)(2)测网布设 (1)2.高精度磁测 (2)(1)仪器噪声测定 (2)(2)一致性测定 (2)(3)基点选择及日变站的建立 (3)(4)日变观测 (4)(5)野外测量 (4)(6)磁参数测定 (4)(7)质量检查 (5)(8)野外资料整理 (6)(9)图件编制 (7)3.大功率激电测深工作 (7)(1)仪器性能检查 (8)(2)装置类型选择 (8)(3)仪器参数的选择 (8)(4)极距的选择 (9)(5)供电电流 (9)(6)测量要求 (10)(7)电参数测定 (12)(8)质量检查 (12)(9)资料整理及图件绘制 (13)四、野外工作时间安排 (14)五、提交初步成果及时间 (14)六、经费预算 (14)1.编制依据 (14)2.经费预算 (15)一、序言二、设计工作量三、野外工作方法及技术要求1.测地工作执行标准:《地质调查GPS测量规程》(DZ/T2002)。

(1)测网布设原则高精度磁法扫面依据《地面高精度磁测技术规程》(DZ/T0071-93)中对1:2000高精度磁测工作网度的基本要求,结合工区自然地理、交通条件等方面的综合情况,在技术规程各项要求的前提下,从实际出发,采取半自由网的方式进行高精度磁测工作。

测区网度20 10m。

测区内在地形条件无法到达的情况下,操作员根据野外实际对线、点进行局部调整甚至舍弃部分测点。

根据区内地质构造情况和实际工作情况,为使测线能尽可能地切过不同构造单元,同时提高野外生产效率,测线布设为南北向,即坐标方位0°。

大功率激电测深工作依据《电阻率测深法技术规程》(DZ/T0072-93)和《时间域激发极化法技术规程》(DZ/T0070-93)中对1:2000激电测深工作网度的基本要求,结合工区自然地理、交通条件等方面的综合情况,在技术规程各项要求的前提下,从实际出发,采取规则网的方式进行激电测深工作。

物探激电中梯和可控源电磁测深

物探激电中梯和可控源电磁测深

西,与构造带方向基本一致,长约150m,宽约100m,呈 椭圆形展布,具体位于测区38线至40线的106号点附近,
激电中梯
3测量成果与地质解释
野外实测数据经改正之后,使用武汉中地信息工程有 限公司开发的MAPGIS软件绘制了成果图件(见图3、图4)。
3。1异常的判识及概况 纸房岩体一喳岈山岩体重点工作区剖面测量布置了33
值在5000QM左右,呈北西西向带形展布。出露地层震旦
系董家组,岩石类型以砂岩、泥质粉砂岩,初步分析异常 为黄铁矿局部富集弓}起。

n一4异常,位于测区西部,呈东西向带形展布,长
约400m,宽约150m,具体位于测区33线至36线的94~110 号点之间,为低缓异常,n s极大值为5.6%。对应于此位 置的北侧是本区较大规模的高阻异常带,长约500m,宽 约200m,p s值在5000~7000QM,呈不均匀性。出露地 层为肉红、灰白色石英砂岩、长石石英砂岩,异常性质不 明,需要进一步查证。
5个,分别为D
D T1—5。
r1—1一l、D T1一l一2、D n一3、D T1—4、
3.2异常详述与解释推断
(1)D n一1—1异常,位于测区西北部,为带状异常,
呈似纺锤形展布,走向约300。,长约1100m,宽约 100~200m,曲线南侧较缓,北侧较陡,具体位于测区
34线至40线的100~130号点之间,T1 s极大值为7.7%,大
调查区地层位于华北陆块南缘,隶属于华北地层区
豫西地层分区。区内地层出露以沉积地层为主,变质地层
区内主要的矿床有大纸房钼矿点、崦砑山钼矿点等。这些
矿点在地表具较强的围岩蚀变,主要有钾长石化、绿帘石 化、白云岩化、矽化、褐铁矿化、孔雀石化等。 区内岩浆岩以前加里东期、燕山期最为发育,岩浆岩 成因类型较多,从火山喷发岩到侵入岩均有出露。对成矿 具控制作用的是喳岈山、纸房二个岩体。围岩接触变质作 用强烈,局部形成几十米的矽卡岩及角岩带,岩体边部见 有绿帘石化蚀变现象,控制了岩体内外接触带的铜、铁、

激电中梯和激电测深在织金新麦铅锌矿区的综合应用

激电中梯和激电测深在织金新麦铅锌矿区的综合应用

p e a i o t r ft e da a I d to r t ton s f wa e o h t . n a dii n.i t ke c i n 2 3 a n e a t a sSe to 6 s a x mpl o ma e a e t k b—
meh d — I n eme it rde ta d I o n ig t n iI a — Z n e i hj to s P itr da eg a in n P s u d n o Xima d e icOr n Z in i
Cou y.Gu ya . I nto c s t on e f t P i t r dit a e t a d I ou d— nt i ng ti r du e he c c pto he I n e me a e gr din n P s n
种 在充 电和放 电过 程 中产 生的随 时间变化 的附加
电 场 称 为 “ 发 激 化 效 应 ” 变 化 的 附 加 电 场 称 为 激 , “ 发 激 化 电 场 ” 简 称 “ 次 场 ( V ) 。 刚 接 通 激 , 二 △ !”
作 者 简 介 : 玉 琼 (9 l )女 , 州 安 顺人 .9 5年 毕业 于 中 国地 质大 学 物 探 系 . 汪 16 一 . 贵 18 高级 工 程 师 , 工作 以 来 主要 从 事 物 化探 信 息处 理 工 作 E malwk wy o ( l 6 C I — i : y q ka . O ] 2 1
第 5卷 第 5 期
20 0 8年 t 0月
工程 球物理荸 旅
( HI S ( URNA1 ) 、 NE E J ) ( F ENGI NEERI G GEOPHYS CS I

激电中梯和激电测深在寻找铜锌多金属矿中的应用

激电中梯和激电测深在寻找铜锌多金属矿中的应用

摘要 :目前在 多金属矿床勘 查的物探 方法中, 激 电中梯和激 电测深是 一种 最有 效的物探 方法之一, 在 分析 勘查 区的地质 资料 的 基础之上, 合理布设测线 , 合理选取 电极装置, 通过分析整理激发极化 法电测深数据 , 得到 能够较准确地反 映地 下矿体 的赋存 、 分布等 特征的地质 成果资料 , 预测成矿有 利区段 , 所固定锌 多金属矿找矿靶 区在后 来的地质找矿 工作 中得到 了证 实。
Ab s t r a c t :I n g e o p h y s i c a l e x p l o r a t i o n me t h o d s o f p o l y me t a l l i c d e p o s i t s e x p l o r a t i o n , t h e I P i n t e r me d i a t e g r a d i e n t a n d I P s o u n d i n g i s o n e 0 f t h e mo s t e f f e c t i v e g e o p h y s i c a l me t h o d s . B a s e d o n t h e a n a l y s i s o f g e o l o g i c a l d a t a O i l t h e e x p l o r a t i o n a r e at h i s p a p e r r e a s o n a b l y l a y o u t s t h e
中 图分 类 号 : 0 7 4 1 + . 2
文献标识码 : A
文章编号 : 1 0 0 6 — 4 3 1 1 ( 2 0 1 5 ) 0 4 — 0 2 8 4 — 0 2

激电中梯和激电测深在浙江西部某铅锌矿勘查中的应用

激电中梯和激电测深在浙江西部某铅锌矿勘查中的应用

激电中梯和激电测深在浙江西部某铅锌矿勘查中的应用作者:侯嘉莉李悦刘泽丞来源:《西部资源》2017年第01期摘要:目前在铅锌矿等多金属矿勘查中,激电中梯和激电测深仍是最有效的物探方法之一,相较于电磁法,此种方法在直接找矿方面仍有无可替代的效果。

本文以浙江西部某地区铅锌矿勘查为例,在分析勘查区的地质资料的基础上,选用激电中梯和激电测深的工作方法,合理布设测线,通过分析整理激电测深数据,大致查明区内激电异常的分布特征,了解可能与矿化蚀变带有关的激电异常特征以及其深部异常形态变化特征,并推断隐伏断裂构造的位置产状及其与矿化的关系,为钻探工程布设及矿区评价提供参考依据。

关键词:铅锌矿勘查;激电中梯;激电测深;激电异常特征1. 概述激发极化法是以不同岩、矿石激电效应之间差异为物质基础,通过观测和研究大地激电效应,来查明地下地质体的分布、范围、产状等。

激发极化效应:在向地质体充电和放电过程中,产生随时间而缓慢变化的附加电场的现象。

不同类别的岩矿体的激发极化效应是不一样的。

激电中梯和激电测深是激发极化法的两种不同装置类型。

2. 勘查区地质概况勘查区位于浙江省西部某地区,大地构造属扬子准地台(Ⅰ)、江南台隆(Ⅱ1)、苏庄抬拱带(Ⅲ1),成矿带位于浙西成矿带(Ⅲ2)西段,结蒙—杨林(Ⅳ5)铅、锌、铜、金、银、锑成矿区南西段北侧(Ⅴ15)成矿远景区内。

2.1 地层及构造特征区域内出露地层自老至新有青白口系骆家门组、虹赤村组、上墅组,南华系休宁组、南沱组,震旦系陡山沱组、板桥山组,寒武系西阳山组,奥陶系印渚埠组、宁国组、胡乐组、砚瓦山岩组、黄泥岗组、长坞组和第四系鄞江桥组。

总体呈北东向展布,与区域构造走向基本一致。

矿区处于北东向展布的毛坦—灶马坑向斜的核部,震旦系板桥山组呈核部,两翼依次南华系南沱组、休宁组,北西翼外侧青白口系骆家门组逆冲作用与休宁组断裂接触,南部的陡山沱组地层呈断块状出露。

矿区发育北东向断裂,其次次生北西、东西向断裂。

几种常用物探方法野外工作及室内资料整理

几种常用物探方法野外工作及室内资料整理

• 5、由于电子元器件制造上的要求,使用了一定数 量的带有磁性的材料(虽然在开发磁力仪时所选的 元器件的磁性很小),所以仪器主机带有一定的磁 性。因此,在野外条件许可的情况下,应尽量使主 机和探头保持较大的距离,至少在1.5m以上。 • 6、为了进行最精确的测磁,探头必须在探杆上适 当调节。探头适当的取向为主机提供了最大信号 (在赤道区域和极地区域应按照探头底部所标示的 方向安装)。当使用梯度方式时,两探头应取同一 方向,且测量期间应保持平稳。 • 7、若要更换探头上的螺钉,必须用防磁的黄铜螺 钉,磁性螺钉将影响仪器测量精度
二、测网布设
是每种物探方法必不可少的 主要是基线、测线的布置 基线布置一般大致与矿带方向平行,为了跑线方便, 在不要求与地质勘探线重合的情况下,可尽可能 把近东西向或近南北向的矿带布置成正公里网方 向的基、测线。 点、线号的编号一般以西南方向为负,东北方向为 正逐渐增大,线号增大的幅度一般以线距米数除 以10来确定,点号的确定则直接用到基线的米数 距离作为点号就可以了, 这样做比较方便明了。
磁测注意事项
• 1、野外施工前要准确校对基站和移动站的时钟, 使其每台移动站和基站的时钟一致(测量方式也必 须保持一致),因为在进行日变校正时系统靠时钟 来同步。开工时基站应先启动测量,收工时要等所 有移动站停止后,最后停止基站测量。 • 2、基站应选择在地磁场平稳的地段,附近的磁场 梯度很小。应避开任何可能的干扰源。如公路或铁 路上的车辆、电力线、发电站、通讯站等,这些地 方的磁场不稳定,必须避开。基站还应该设置在人 畜不常通过的地方。
2
3/ 2

AB x 2 AB 2 x y 2
2
3/ 2
发射系统构成
发 电 机

常规物探在内蒙古某银多金属矿勘查找矿中的应用

常规物探在内蒙古某银多金属矿勘查找矿中的应用

常规物探在内蒙古某银多金属矿勘查找矿中的应用在岩石磁性、电性综合分析的基础上,提出用高精度磁测扫面、激电中梯综合剖面及激电测深相结合的方法,开展银多金属矿的找矿工作,最终圈定了两个异常。

应用MAGS软件对异常进行延拓、化极等处理并初步反演,对异常做出评价。

后经工程揭露验证,获得了较好的勘查效果。

标签:激发极化法激电测深高精度磁测MAGS 经验切线1前言高精度磁测与激发极化法是探测金属矿的有效方法,在过去的半个世纪里为我国找矿事业发挥了重要的作用[1-8]。

工作区位于内蒙古自治区赤峰市宁城县境内,原为一民采铁矿点,本次工作在系统分析物性资料的基础上,采用以高磁面积性工作为主、地物化综合剖面配合的方法,明确了找矿方向,以比较小的投入达到较好的地质效果。

2地质概况本区大地构造位于华北地台北缘,内蒙台隆喀喇沁断隆,属黑里河——新城子纬向断裂构造带北侧。

普查区地层除第四系外,无其它地层出露。

普查区断裂构造较发育,主要为北西向脆性断裂构造和北东向压扭性断裂两组。

普查区内岩浆活动强烈,岩浆活动表现为多期性、叠加性;范围广、规模大。

岩性为细粒黑云母二长花岗岩(J2ηγ),中细粒黑云母二长花岗岩(J3ηγ)。

3岩矿石地球物理特征岩矿石的物理特征是物探方法的应用前提,也是资料解释的重要依据[1-2]。

侏罗纪(J2ηγ、J3ηγ)细粒黑云母二长花岗岩磁性不高,磁化率κ中值低于174×10-6×4π·SI,剩磁Jr中值小于58×10-3A/m,含弱磁性,视极化率与视电阻率不均匀,离散性较大,其中J2ηγ视极化率偏低,平均值为1.6%,为本区的基本背景场。

白垩纪下统(Kγπ)花岗斑岩磁性离散较大,κmax8464×10-6×4π·SI,ηsMAX为3.53%,算术平均值为2.09%,离散程度较大,在本区可产生局部异常。

矿脉附近的一些蚀变岩由于充填了磁性矿物磁化率κ可达到几万×10-6×4π·SI 具有强磁性,极化率明显高于区内其他岩(矿)石,最高达到9.65%,平均值3.53%,ρs相较本区其他岩性稍小,电性为明显低阻高极化,是本区激电异常的主要异常源。

激电中梯测量在金矿普查中的应用

激电中梯测量在金矿普查中的应用

管理及其他M anagement and other激电中梯测量在金矿普查中的应用王 明摘要:在充分搜集研究以往工作成果基础上,以金为主多金属矿区,以工作区内韧性剪切带和已知地表矿化点为重点调查对象,开展物探激电中梯测量工作,根据物探激电测量结果,圈定物探异常,缩小找矿靶区。

提供可供进一步工作的找矿靶区和新发现矿产地。

关键词:激电中梯测量;多金属矿;物探异常随着金矿需求量不断增加,寻求新的金矿床和发现隐伏矿产称为未来勘探的方向。

在对隐伏金矿进行勘探时,为了提高可靠性、准确性,研究运用了激电中梯测量方法对金矿实施勘探,并对该矿区的金矿赋存状况和物探异常区进行有效圈定并作出合理的地质解释,为下一步勘查工作提供指导。

1 概况激发极化法是以地壳中不同岩、矿石的激电效应差异为物质基础,通过观测与研究人工建立的直流(时间域)或交流(频率域)激电场的分布规律进行找矿和解决地质问题的一组电法勘探方法。

在本次多金属矿普查中,我们采用的工作方法是激电中梯测量方法。

工作区属于低山地貌,为医巫闾山北段山地区即辽西丘陵东北端部分,海拔135.0~413.2m,其内平顶山为最高点,海拔413.2m。

区内植被较发育,水系以辽河为主河流域体系,属辽河西北侧次支流的上段(哈巴齐-大巴)。

工作区气候为温带半干旱大陆性季风气候,年平均气温8℃,最高气温38℃,年平均降水量在450mm左右。

区内地质灾害较少发生。

2 地球物理特征在整个测区内均匀采集107件岩(矿)石标本,进行极化率和电阻率测量。

对地表矿化地段进行了重点采集。

标本都具有新鲜表面、形状规整,尽可能呈正方体,最小边长大于12cm。

标本测定是在施工驻地使用面粉团法进行测定的。

测定前标本在水中浸泡48小时,从水中捞出待表面风干后开始测定。

使用重庆地质仪器厂生产的DMF-1微功率检测发射仪进行模拟发射源,使用该厂的DJS—8A微机激电仪进行测量。

每次读数都进行重复观测。

本次共测定标本107块,通过本次标本测定发现:(1)糜棱岩(含金、黄铁矿化)共18块,视极化率ηs(%)最大值23.66,最小值4.68,算术平均11.94;视电阻率ρs(Ω•m)最大值1109,最小值700,算术平均910。

激电中梯、激电测深在寻找铁锰多金属矿中的应用

激电中梯、激电测深在寻找铁锰多金属矿中的应用
量, 可 以发现 工 作 区激 电异 常 , 并 圈定激 电异 常 区 ; 通 过 激 电测 深 对异 常 区测量 , 可 以较 系统 的 反应 异 常 区地 下金 属 矿 ( 化) 体分布情况。 通 过 分析 激 电畀 常 特 征 , 预 测 成 矿 有 利地 段 。根 据 异 常 区地 表 探槽 揭露 情 况 , 在 本 区发 现 一 条铁 锰 多金 属 矿 ( 化) 体。 从 而证 实 了激 电中梯 、 激 电测 深在 寻 找铁 锰 多金 属 矿 种 的地球 物 理 效果 。 关键词 : 激 电 中梯 ; 激 电测 深 ;多金 属 矿床 中图 分类 号 : P 6 3 1 . 3 文 献标 识码 : A
砂 岩 、粉 砂 岩 、泥 岩 。 三 叠 纪 出露 旱 三 叠 世 溪 口 组 ( T x),
m g ¨ “ / 、 _ _ m * 、 l J
2 . 2 电 参 数 特 征
工 作 区间 , 我们 本矿 区 内 1 0 2块 岩石标 本 进行 电参 数 测 试, 根 据 电性参 数 测定 结果 显 示 , 铁 锰矿 石极 化 率平 均值 为 8 . 4 %, 变 化范 围 3 . 8 —1 2 . 8 %; 花 岗岩 极化 率平 均值 为 1 . 6 %, 变 化范 围 1 . 2 —3 . 0 %; 石炭世 林地组砂岩 极化率平 均值 2 . 9 %, 变 化范 围 1 . 1 —5 . 6 %。 通过 结果显 示 , 矿体和 矿化体 与 围岩存 在 明 显 的激 电 效 应 差 异 , 具 一 定 的 激 电 找 矿 地 球 物 理 前 提 】 。
1 矿区地质概 况
工 作 区地 处华 南加 里东 褶皱 系东 部 , 属 福建 二级 构造 单
元 的闽西 南拗陷带 明溪一 武平 拗陷东 部的连 城一 上杭复 式 向

3.大功率激电测深工作方法

3.大功率激电测深工作方法

江西省地质矿产勘查开发局物化探大队物探八院工作方法(三)激电中梯、激电测深(中梯、对称四极装置)江西省地质矿产勘查开发局物化探大队物探八院目录第一章基本原理 (9)第一节直流激发极化法勘探原理及应用条件 (10)一、直流激发极化法的基本原理 (10)二、(视)电阻率和(视)激化率的概念 (13)(一)视电阻率(ρs) (13)(二)岩(矿)石的导电性特征 (14)(三)视激化率(ηs) (16)三、影响(视)电阻率、(视)极化率数值大小的主要因素 (17)(一)影响视电阻率(ρs)的主要因素 (17)(二)影响视激化率(ηs)的主要因素 (19)第二节直流激电工作装置示意图 (20)一、直流激电工作装置概述 (20)二、激电测深装置 (21)三、激电中间梯度装置(A—MN—B) (23)第二章仪器设备 (25)第一节仪器设计基本原理 (25)一、发送机 (26)二、接收机 (27)第三节主要技术指标 (28)一、仪器的基本要求 (28)二、技术规程对仪器的要求 (28)(一)仪器的技术指标 (29)(二)导线与线架的技术指标 (29)(三)电极的技术指标 (29)三、大功率激电测量系统 (30)(一)DJF10-1A发送机 (30)(二)DJS-8接收机 (31)第四节仪器的维护与保养 (33)一、大功率激电测量系统接收机 (33)(一)仪器故障检查诊断 (33)(二)仪器保养 (35)二、发送机可能产生的故障及简单维修 (35)第三章工作技术规范规程要点 (36)第一节常用的规范、规程 (36)一、电法类 (36)二、测量类 (37)第二节装置要求 (37)一、激电测深 (37)二、激电中梯 (39)第三节采集信号要求 (41)一、激电测深 (42)二、激电中梯 (45)第四节精度要求 (46)第四章野外工作流程 (50)第一节工作流程图 (50)一、设备及人员配置 (51)二、设备及人员安排 (51)三、技术储备 (52)第三节仪器检测和技术试验 (54)一、仪器性能检查 (54)二、技术方法试验 (55)(一)激电测深 (56)(二)激电中梯 (56)第四节测网布设及测地工作 (56)一、激电测深 (56)二、激电中梯 (58)第五节装置类型 (59)一、激电测深装置 (59)二、中间梯度装置 (60)第六节仪器参数和测量要求 (61)一、仪器参数设置 (61)二、测量要求 (61)第七节原始数据采集 (63)第八节资料预处理及基本图件制作 (64)一、资料预处理 (65)二、基本图件制作 (67)(一)应提交的图件 (67)(二)成果图件的技术说明 (67)(三)几种主要成果图件的具体要求 (68)第五章质量检查 (71)第一节观测精度检查 (71)一、观测误差造成的假异常 (74)二、客观存在的异常 (75)(一)地质观察研究 (75)(二)综合剖面 (75)(三)物性测定 (76)第六章资料整理与工作总结报告编写 (77)第一节资料整理 (77)第二节工作总结报告编写 (78)一、名称 (78)二、编写内容 (78)第三节资料验收清单 (80)第一章基本原理电法勘探是地球物理勘探的主要方法之一,它是以地下岩(矿)石的电性或电磁性质差异为基础的,利用直流或交流电(磁)场来研究地质结构和寻找有用矿产的一种物理勘探方法,简称电法。

激电中梯和对称四极测深在广西某铅锌矿区的应用

激电中梯和对称四极测深在广西某铅锌矿区的应用

激电中梯和对称四极测深在广西某铅锌矿区的应用赵荣春;吕玉增;凌嘉宣;戴咸毅;吴玉玲【摘要】本文介绍了大功率激电中梯扫面和激电对称四极测深在广西某铅锌矿区的综合应用.在简要阐述矿区地质构造及地球物理特征的基础上,介绍了大功率激电在该矿区的工作方法与技术原理,绘制了激电ηs、ρs平面异常图,结合已知地质及钻孔资料对激电异常进行了推断解释.在测区平面上圈定了5个主要的高极化率异常区带,分别编号为M1、M2、M3、M4、M5,其中M1和M5钻探揭露少,仍是有利的找矿靶区;在7号线0~500m范围内探明一条自北往南向深部倾斜的低阻高极化异常带.这些异常对该矿区深入开展地质找矿工作提供了有利依据.【期刊名称】《工程地球物理学报》【年(卷),期】2016(013)003【总页数】6页(P271-276)【关键词】激电中梯;对称四极测深;视极化率;视电阻率;铅锌矿【作者】赵荣春;吕玉增;凌嘉宣;戴咸毅;吴玉玲【作者单位】桂林理工大学地球科学学院,广西桂林541006;桂林理工大学地球科学学院,广西桂林541006;桂林理工大学地球科学学院,广西桂林541006;桂林理工大学地球科学学院,广西桂林541006;桂林理工大学地球科学学院,广西桂林541006【正文语种】中文【中图分类】P631.3大功率激电方法是一种比较成熟的勘探方法,可以输出较大的电流,压制各种干扰信号提高信噪比,具有信号强而稳定、工作效率高以及反映异常特征明显等优点[1-3]。

它主要针对含硫化物矿床的金属矿体,特别是激电中梯方法,其最大优点是敷设一次供电导线和供电电极,能在相当大的面积上进行测量,且能用多台接收机同时在多条测线上进行观测。

由于该方法具有工作效率高,扫面速度快的特点而成为近年来电法工作中的主要方法,而且其极化率参数不受地形影响。

因此,在寻找以硫化物为主的矿床中,主要以激电中梯方法进行扫面工作[4-7]。

激电测深是指对于同一个测深点,极距从小到大进行多个极距的供电观测,小极距探测深度浅,主要反映浅部地电信息,大极距探测深度大,反映深部的地电信息,通过改变供电极距从而达到测深的目的,以获取地下不同深度上的地电信息[8-11]。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三节物探工作一、工作内容和工作量1、测地工作包括控制网测量、基点放样、基线布设、测线和测点布置以及高程测量。

2、激电中梯扫面扫面面积:3.5km2,工作比例尺:1:0000,测网密度:100米×20米。

基线方向:正东,测线方向:正北。

测线测点布置见图:3、大功率激电测深在激电中梯扫面异常部位布置6-8条激电测深剖面,每条剖面长度300-600米,以剖面连线覆盖异常,端点向异常两侧延伸至背景区为宜。

点距20米,异常部位加密至10米点距。

4、物性参数采集采用标本测定法和露头小四极测定法。

尽可能收集岩芯标本或在可以采集到规则标本的露头点采集合格标本回实验室测定物性参数,在无法采集标本的露头点采用小四极获取物性参数。

尽量保证异常部位的每种岩性所采物性参数不少于30组。

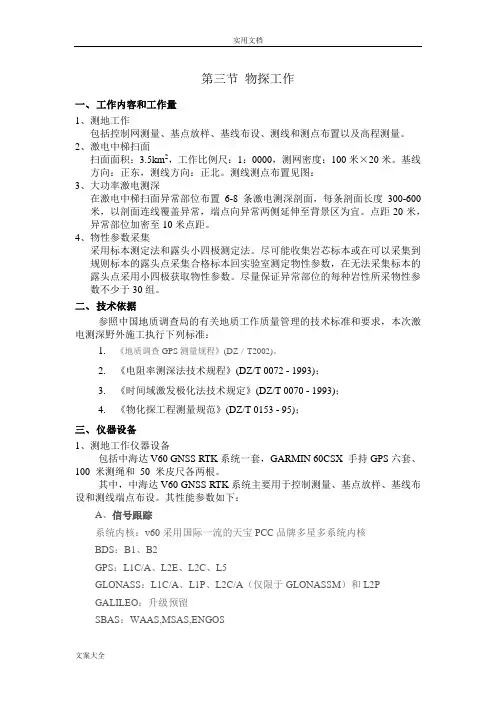

二、技术依据参照中国地质调查局的有关地质工作质量管理的技术标准和要求,本次激电测深野外施工执行下列标准:1.《地质调查GPS测量规程》(DZ/T2002)。

2.《电阻率测深法技术规程》(DZ/T 0072 - 1993);3.《时间域激发极化法技术规定》(DZ/T 0070 - 1993);4.《物化探工程测量规范》(DZ/T 0153 - 95);三、仪器设备1、测地工作仪器设备包括中海达V60 GNSS RTK系统一套, GARMIN 60CSX 手持GPS六套、100 米测绳和 50 米皮尺各两根。

其中,中海达V60 GNSS RTK系统主要用于控制测量、基点放样、基线布设和测线端点布设。

其性能参数如下:A、信号跟踪系统内核:v60采用国际一流的天宝PCC品牌多星多系统内核BDS:B1、B2GPS:L1C/A、L2E、L2C、L5GLONASS:L1C/A、L1P、L2C/A(仅限于GLONASSM)和L2PGALILEO:升级预留SBAS:WAAS,MSAS,ENGOS通道数:220模块技术:天宝MaxwellTM高级自定义测量GNSS技术,极低噪声的GNSS 载波相位测量,1赫兹带宽内的精度〈1mm,成熟的天宝低仰角跟踪技术B、精度和可靠性RTK定位精度:平面:±(8+1×10-6D)mm高程:±(20+1×10-6D)mm静态、快速静态精度:平面:±(2.5+1×10-6D)mm高程:±(5+1×10-6D)mm初始化时间:典型10秒初始化可靠性:>99.9%C、数据管理数据存储:内存:1G固态内存,8G可插式储存卡。

可同时记录GNS、Rinex 格式静态数据。

定位输出:1Hz、2Hz、5Hz、10Hz、20Hz、50Hz差分支持:sCMRx、CMR、CMR+、RTCM2.1、2.2、2.3、3.0、3.1、3.2输出格式支持:ASCII:NMEA—0183以及二进制:TrimbleGSOFGARMIN 60CSX 手持GPS、100 米测绳和 50 米皮尺主要用于测量过程中的测点布置和MN电极布置。

在空旷地段,GARMIN 60CSX 手持GPS的定位精度在5米以上,森林覆盖较多或地形比较复杂的地段定位精度会有所降低。

2、激电设备本次工作拟投入重庆奔腾数控技术研究所研制的WDA-1 超级数字直流电法仪进行物性测定、激电中梯扫面和激电测深工作。

WDA-1 超级数字直流电法仪是集发射、接收功能于一体的激电测量仪器,主要性能参数如下:A、接收部分电压通道:±32V(24 位A/D)测量精度:当Vp ≥5mV 时,±0.2% ±1 个字当0.1mV ≤Vp <5mV 时,±1% ±1 个字输入阻抗:>50 MΩ视极化率测量范围:±1% ±1 个字Sp 补偿范围:±10V电流通道:6A(24 位A/D)测量精度:当Ip ≥5mA 时,±0.2% ±1 个字当0.1mA ≤Ip <5mA 时,±1% ±1 个字50Hz 工频干扰(共模与差模干扰)压制:优于80dBB、发射部分最大发射功率:7200W最大供电电压:±1200V最大供电电流:±6A供电脉冲宽度:1~60 秒,占空比为1:1四、工作方法和技术要求1、电性参数测定电性参数的测定采用室内标本测定法和露头小四极测定法。

两种方法使用的仪器均为WDA-1 超级数字直流电法仪。

A、标本测定法室内标本的电性参数测定采用面团法测定。

面团法属于简易的标本架法,用潮湿可塑的泥团( 或面团) 代替标本架进行测定。

面团中适当加些硫酸铜溶液,以改善其导电性和防止发酵。

标本的采集应较均匀地分布于测区内, 与异常有关的岩矿标本采集数量要超过30 块,以便进行数理统计。

对项目已施工钻孔中的几种岩矿芯每个层位进行均匀采集,重点层位岩石达到2个采样点及以上,以提高典型性。

岩芯标本采集长度不小于10cm。

野外露头标本采集应根据采样工作部署图到预设采集点采集,当预设点不宜采集时,应根据野外实际情况,调整采集位置,保证在新鲜的基岩上、未受到污染或扰动的松散沉积物中采集标本。

固结岩矿石手标本形状一般为15×7×7cm3 至10×10×4 cm3 的长方体,要方便量取长宽高参数。

测量前,保证岩石浸泡9小时以上,晾干后观测。

晾干后统一拍照。

测量标本尺寸,进行电性参数测量,记入电性记录本,后进行资料整理和检查测量。

B、露头小四极法在露头、探槽或坑道的岩矿石表面上, 用小四极装置测定自然条件下岩矿石的电阻率和极化率。

一般露头表面不可能平坦, 岩性不可能均一, 电场基本上是不均匀的,测得的为“视”参数。

测量时尽可能选择新鲜、无裂隙、表面较平整、宽度较大的露头,恰当地选布极范围,灵活地选取MN 进行观测。

其中最关键的是AB 和MN 电极要接触良好、稳固。

选择AB 与露头宽度( D) 的关系应满足D≈ ( 2 ~3) AB。

AB 还要布置在露头的中间部位, 以避免旁侧影响。

同时, AB 应小于露头的下延长度。

一般AB 的排列方向应与野外工作中AB 的方向一致。

为了了解非各向同性, 可以多做几个方位。

对低极化率的岩石, 本方法能正常地进行测定。

对致密块状矿体,当其与围岩边界明显时, 尤应注意界面的影响。

有时由于界面积累电荷的影响使得观测常常出现反常现象。

如随供电时间增长, ΔU逐渐减小; 随放电时间增长, ΔU2 逐渐增大等。

主要原因是露头有限。

当露头致密到面极化程度时, 就不能这样测定极化特性了。

本方法的优点是直接测量, 岩石保持天然状态, 免去采集标本的麻烦。

缺点是电极不易接触良好, 电极极化影响严重, 露头风化程度对测定结果有影响。

有风化壳时, 常使ηS 值降低。

因此,需要详细记录测点地形地貌特征和岩矿石的外观特征。

2、测地工作执行标准:A、《地质调查GPS测量规程》(DZ/T2002)。

B、《物化探工程测量规范》(DZ/T 0153 - 95);C、《全球定位系统GPS测量规范》(GB/T 18314-2001)控制测量首先根据测区控制点的情况,计划采用中海达V60 GNSS RTK系统,布设D级作为测区的首级控制,也可再发展低一级控制,在布设GPS控制点时要远离高压输电线路和大功率无线电发射源,以减少对GPS的信号干扰,并考虑到卫星信号的影响。

在采用静态GPS观测前,检查星历及图形强度因子PDOP值,当点位观测条件欠佳或PDOP值接近6以及同步边较长时,适当延长观测时间,PDOP急剧变化时,停止数据记录,待降到正常值时,再进行观测,这样可确保基线向量的正确解和精度。

每时段观测前后各量取天线高1次(量至毫米位数),两次量取的天线高差不大于3mm,并取其平均值作为最后天线高。

剖面测量剖面测量在首级控制的基础上用中海达V60 GNSS RTK系统测放剖面控制点,测深剖面按照1:1000图幅的精度要求,然后根据进度要求可采用全站仪或GPS的RTK技术测放剖面地形变换点。

按照1:1000图幅的精度要求,用GPS的RTK技术每百米测放剖面地形变换点。

测网布设根据勘查目的与任务,按东西向布设基线、南北向布置测线。

基线与测线端点均采用中海达V60 GNSS RTK系统布置。

测点点位和供电测量电极点位采用手持GPS,结合测绳和皮尺与已知测线端点共同确定。

3、激电测量(1)仪器性能检查①不极化电极不极化电极内阻要求小于2KΩ。

每组不极化电极间的电位差要求小于2mV。

②导线导线的规格和数量应根据用途、电极距大小、供电电流强度和工区自然条件选择,一般选择内阻小、轻便、强度高的导线。

要求导线内阻小于10Ω/Km,耐压高于发送机的工作电压。

导线的绝缘电阻应每公里大于2MΩ/500V。

对于长度为D(Km)的导线,其绝缘电阻应大于2/D(KΩ)。

(2)仪器参数的选择①充、放电时间和供电周期的选择该系统发射机的供电制式为双向短脉冲制式,占空比1:1。

②延时的选择为减小电磁耦合效应对激电法的干扰,应尽量选择较长的延时,一般选为几百毫秒,当延时大于500ms时,电磁耦合效应对直流激电法的影响可忽略不计。

同时,延时太大会降低观测精度。

一般选择200-400ms。

③采样宽度为提高观测精度, 采样宽度应适当大些,④叠加次数增加叠加次数,可提高观测精度和抗干扰能力,同时叠加次数多,生产效率低,所以,选择时应考虑以上因数。

(3)供电电流为提高信噪比,要求有足够大的供电电流(4)测量要求测站:每天观测开始前,供电站操作员应进行以下操作:发电机试车,观察其空载和有负载时的运转情况;检查仪器、装备和通讯工具的基本性能;检查各线路连接是否正确;检查导线是否漏电;粗略测量供电回路电阻,在确定电路接通和人员离开电极后进行试供电,选择合适的供电电压并调节平衡负载。

核对各电极所在的电线号AB极:a.供电电极采用并联接地方式,一般打成垂直于测线方向的一排或几排。

b.各电极间的距离应不小于电极入土深度的二倍;c.电极的数量应使供电电流稳定;d.当需要较大的供电电流时,应采取减小供电回路电阻的办法解决。

MN极:a.埋设测量电极的接地电阻应小于15 KΩ,电极坑内不得留有砾石和杂物;地表干燥时,应提前向坑内浇水;测点岩石裸露时,应填湿土。

b.测量电极应避免埋设在流水、污水里或废石、沙堆上;应尽量减小两电极间的温差;c.在测量过程中,电极附近不得有人为扰动,严禁在接收机附近用对讲机通话;d.当实际接地点无法埋设电极而需移动接地点位时,一般在测地误差容许范围内可以自由移动;当需要移动较大距离时,可将两个测量电极垂直于测线作同方向、同距离移动,因此造成K值的改变在±4%内时,可不改算K值。
