柴油发电机组智能控制系统
PLC在柴油发电机组控制系统中的应用分析
PLC在柴油发电机组控制系统中的应用分析PLC（Programmable Logic Controller，可编程逻辑控制器）在柴油发电机组控制系统中起着重要的作用。
通过对柴油发电机组的监控和控制，PLC能够实现发电机组的自动化运行，提高工作效率和可靠性。
下面将对PLC在柴油发电机组控制系统中的应用进行分析。
PLC可以实现对柴油发电机组的自动启停控制。
一旦监测到电网停电或电压异常，PLC 可以根据预设的逻辑进行判断并控制柴油发电机组自动启动。
同样，当电网恢复正常时，PLC也可以判断并控制发电机组自动停机。
这样一来，可以确保在电网停电或异常情况下，柴油发电机组能够及时启动，保证供电的连续性和可靠性。
PLC还可以实现柴油发电机组的并行运行控制。
在电力需求较大的情况下，可以将多台柴油发电机组并联运行，共同供电。
PLC可以根据电力需求的变化，自动控制柴油发电机组的并联和分离，以实现最佳的能量利用和负荷分配。
通过PLC的控制，可以有效平衡发电机组之间的负载，提高整个发电系统的工作效率和稳定性。
PLC还可以实现柴油发电机组的故障监测和报警。
通过对发电机组各个关键参数的实时监测和分析，PLC可以判断发电机组是否出现故障，并及时发出警报。
当柴油发电机组的冷却水温度过高或油压过低时，PLC可以判断出发电机组存在故障，并通过报警装置通知运维人员进行维修。
这样可以及时发现和处理故障，减少发电机组的停机时间，提高设备的可靠性和运行时间。
PLC还可以实现柴油发电机组运行数据的采集和存储。
通过对发电机组各个参数的实时采集和监测，PLC可以记录和存储发电机组的运行状态和性能数据。
这些数据可以用于发电机组的运行分析和故障诊断，为运维人员提供参考和决策依据。
这些数据也可以用于以后的运行计划和维护工作，提高发电机组的整体管理水平和运行效率。
PLC在柴油发电机组控制系统中的应用非常广泛。
通过PLC的智能控制和监测，柴油发电机组可以实现自动化运行和故障诊断，提高工作效率和可靠性。
柴油发电机组自动化控制电路图
柴油发电机组自动化控制电路图柴油发电机组自动化控制电路图⒈引言⑴文档目的本文档旨在提供柴油发电机组自动化控制电路图的详细说明，供相关人员参考和使用。
⑵文档范围本文档覆盖了柴油发电机组自动化控制的主要电路图和相关部件的详细说明。
⒉概述⑴系统概述柴油发电机组自动化控制系统是利用电子技术和自动化控制技术，实现对柴油发电机组的控制、监测和保护。
⑵系统组成柴油发电机组自动化控制系统主要由以下几个部分组成：发电机组控制器、发动机控制器、传感器、执行器、通信模块等。
⒊电路图⑴发电机组控制器电路图发电机组控制器是柴油发电机组自动化控制的核心，其电路图包括主电路和控制回路两部分。
主电路主要包括发电机输出、电池供电、接地保护等部分。
控制回路主要包括控制信号输入、发电机保护、并网控制等部分。
⑵发动机控制器电路图发动机控制器是控制柴油发动机运行的关键，其电路图包括主电路和控制回路两部分。
主电路主要包括电瓶供电、燃油系统、启动系统等部分。
控制回路主要包括传感器信号输入、发动机保护、调速控制等部分。
⑶传感器和执行器电路图传感器和执行器是柴油发电机组自动化控制系统中的重要组成部分，其电路图包括传感器信号输出和执行器控制信号输入两部分。
传感器主要包括温度传感器、压力传感器、速度传感器等。
执行器主要包括电磁阀、电机驱动器等。
⑷通信模块电路图通信模块是柴油发电机组自动化控制系统与外部设备进行通信的接口，其电路图包括通信接口、数据处理和信号转换等部分。
⒋附件本文档涉及的附件详见附件列表。
⒌法律名词及注释⑴法律名词1法律名词1的注释说明。
⑵法律名词2法律名词2的注释说明。
⒍总结本文对柴油发电机组自动化控制电路图进行了详细的说明和解释，涵盖了系统概述、组成部分、各个电路图的细节等内容，为相关人员提供了参考和使用的依据。
发电机智能控制器操作
目录1.概述22.控制器外形结构与连线23.操作面板64.安装指南75.控制与操作说明76.测量显示数据97.警告和停机故障108.参数设置119.LCD显示和菜单系统1410.通讯功能1611.控制器启用前的准备工作2012.技术参数211 .概述：ACCESS4000X智能控制器是由一个微电脑处理器作为柴油发电机组的主要控制系统。
此控制器采用了最先进的电脑线路板，同时提供了强大而操作简单的系统，它集测量、控制、保护、四遥等众多功能于一体，完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。
控制器测量显示发电机输出的所有电参数，采用真有效值测量，确保数据更准确。
中英文菜单选择，大屏幕LCD显示各测量参数和状态。
多至16组类比式或数位式故障讯号输入。
所有启动及停机执行程序、机组运作状态及故障保护状态等功能都可以显示于控制器上。
当发电机组发生了紧急的故障，发电机组会立刻停机作保护，20组故障记录，设定参数内容不会流失。
一系列的选择性配套可供客户选择，通讯协议完全公开及RS-485通讯接口，可以达到中央监控系统要求BMS或SCADA监控系统，亦可配备遥距监测状态传导器作机组状态监测。
控制器模块是使用坚固的铁壳作为外壳，安装于控制屏的屏面上。
控制器的所有连线都通过针式带锁的端子连接，令设备的连线、移动、维修、更换非常容易和方便。
2 .控制器外形结构与连线:2.1详细尺寸如下：本说明书只适用卜ACCESS4 Hill X发电机智能控制器，凡使用者必须先详阅本说明书。
操作面板W280mmH215mm安装开孔口W250mH185m厚度D65.5mm（未连线）ACCESS4000X 280X)用。
E2.2接线端口：控制器“D/C”直流接线端控制器“RS485”通讯接线端23典型接线图:i ncx-g*>p*lx¥ucm，•二”・p口X。
口222.nn D<"BJr«！o i23g>-<-8:48:ETr-一E“gw jg:3JP¥^-J Alw—IX93』夕革”§▼S8Ss SME，岑F u8G Mn?•X En y cj d?A3M«d Au?cAT-4mU4Am3操作面板整个操作面板分三部分：测量参数LCD显示、操作开关和运行状态发光二极管指示。
柴油发电机组控制系统工作原理
柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。
这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。
监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。
2.控制系统：控制系统是柴油发电机组控制系统的核心部分。
它根据监测系统反馈的参数来控制发电机组的运行状态。
控制系统包括发动机控制器和发电机控制器两个部分。
-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。
它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。
发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。
-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。
它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。
发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。
3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。
它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。
保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。
当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。
4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。
通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。
远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。
总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。

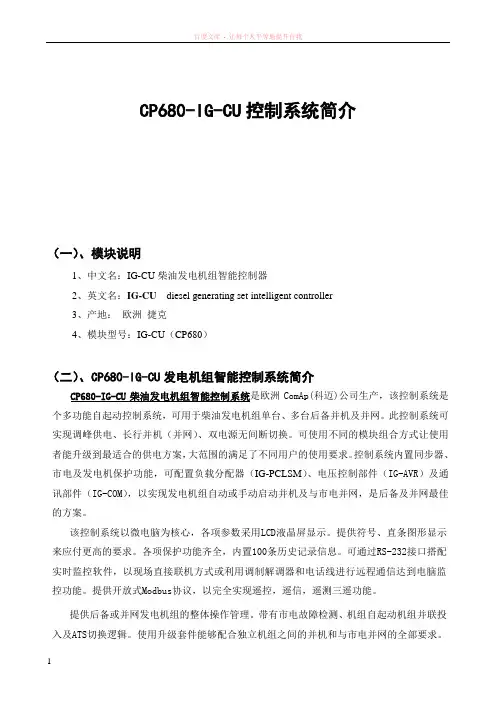

机组控制模块cp680-ig-cu简介
CP680-IG-CU控制系统简介（一）、模块说明1、中文名：IG-CU柴油发电机组智能控制器2、英文名：IG-CU diesel generating set intelligent controller3、产地：欧洲捷克4、模块型号：IG-CU（CP680）（二）、CP680-IG-CU发电机组智能控制系统简介CP680-IG-CU柴油发电机组智能控制系统是欧洲ComAp(科迈)公司生产，该控制系统是个多功能自起动控制系统，可用于柴油发电机组单台、多台后备并机及并网。
此控制系统可实现调峰供电、长行并机（并网）、双电源无间断切换。
可使用不同的模块组合方式让使用者能升级到最适合的供电方案，大范围的满足了不同用户的使用要求。
控制系统内置同步器、市电及发电机保护功能，可配置负载分配器（IG-PCLSM）、电压控制部件（IG-AVR）及通讯部件（IG-COM），以实现发电机组自动或手动启动并机及与市电并网，是后备及并网最佳的方案。
该控制系统以微电脑为核心，各项参数采用LCD液晶屏显示。
提供符号、直条图形显示来应付更高的要求。
各项保护功能齐全，内置100条历史记录信息。
可通过RS-232接口搭配实时监控软件，以现场直接联机方式或利用调制解调器和电话线进行远程通信达到电脑监控功能。
提供开放式Modbus协议，以完全实现遥控，遥信，遥测三遥功能。
提供后备或并网发电机组的整体操作管理。
带有市电故障检测、机组自起动机组并联投入及ATS切换逻辑。
使用升级套件能够配合独立机组之间的并机和与市电并网的全部要求。
主要功能是：正向及反向同步、负载及功率因数控制、零线故障控制等。
同时可支持外置负载分配模块及双备用模式运行。
（三）、CP680-IG-CU智能控制系统屏幕显示功能发电频率： HZ发电相电压：L1；L2；L3相电流：A相；B相；C相漏电电流： A母排频率： HZ母排线电压：L12；L13；L23母排相电压：A相；B相；C相机油压力： Bar冷却水温：℃燃油位： %电池电压：V市电线电压：L12；L23；L31市电相电压：L1；L2；L3市电频率：HZ转速： RPM有功功率：KW无功功率：功率因素：视在功率：KV A千瓦时：KV ARH无功小时：运行时间：H启动次数：下次检修时间：H频率差：有功贮备：KW故障清单：输入口状态输出口状态（四）、CP680-IG-CU智能控制系统保护功能1、模块参数配置及修改需权限设有密码保护；2、报警功能机油压力报警、冷却水温高报警、燃油位低报警、停机失败报警3、停机保护功能超速保护停机、低速保护停机、过载保护停机、过电流保护停机、电流不平衡保护停机、漏电电流保护停机、发电机过电压保护停机、发电机低电压保护停机、电压不平衡保护停机、过频率保护停机、低频率保护停机、电池电压高保护停机、电池电压低保护停机、逆功率保护停机（五）、CP680-IG-CU智能控制系统功能说明1、并机或并网模式时此控制系统具有良好的浪涌保护功能2、带ATS切换控制计时器，可控制ATS开关切换时间间隔3、内置100条事故记录4、3级可设定密码及独立存取码5、提供RS232通讯接口及Modbus通信支援6、可搭配调制解调器进行播号连接及internet网络通信支援7、外置同步器、负载分配器部件8、带双备用机组支援9、仪表面采用密封膜外理，达IP65的防水标准（六）、CP680-IG-CU智能控制系统升级套件1、市电并网套件套件1：IG-PCM电力控制套件2：IG-VS矢量变保护（市电相角突变保护为可选件）2、机组并机套件（最多32台机组并机）套件3：IG-PCLSM同步及功率管理模块套件4：IG-COM通信支援及电力管理软件CAN总线模块及通信介面可连接多台CP680控制系统或IG-MU3、扩展输入输出套件套件5：IG-IOM输入、输出扩展模块8个可编程二进制输入8个可编程二进制输出，其中4个可以遥距控制4个可设定模拟量输入1个可设定模拟输出4、单电脑控制多台机组套件套件6：IG-MU调解器通信扩展模块通过一台调解器可控制多台发电机组1个CAN协定介面1个RS232或RS422（七）、CP680-IG-CU智能控制系统规格说明1、直流电输入： 8 ~ 36 VDC(电压超过36 VDC时,系统会关闭直流电源) ；2、消耗功率：最大消耗功率为10W ；3、电压检测： 10 ~ 300 VAC(相-地,精确度1.5 ％)；4、电流检测：电流互感器的变比为 ****/5 A(二次侧电流低于0.15 A以下不显示，精确度1.5 ％) ；5、频率检测：检测精度为0.80 Hz(最低输入电压：10 VAC，精确度0.05 ％) ；6、充电机交流电输出频率范围： 62 Hz～5K Hz引擎转速；7、继电器输出： 5A/30 VDC；8、软件平台： Windows 98、Windows ME、Windows 2000、Windows XP；9、工作温度范围：-20 ℃~ 60 ℃。

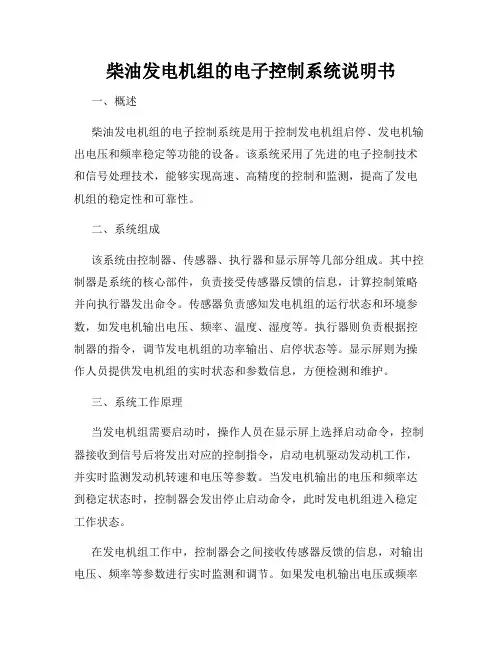

柴油发电机组的电子控制系统说明书
柴油发电机组的电子控制系统说明书一、概述柴油发电机组的电子控制系统是用于控制发电机组启停、发电机输出电压和频率稳定等功能的设备。
该系统采用了先进的电子控制技术和信号处理技术，能够实现高速、高精度的控制和监测，提高了发电机组的稳定性和可靠性。
二、系统组成该系统由控制器、传感器、执行器和显示屏等几部分组成。
其中控制器是系统的核心部件，负责接受传感器反馈的信息，计算控制策略并向执行器发出命令。
传感器负责感知发电机组的运行状态和环境参数，如发电机输出电压、频率、温度、湿度等。
执行器则负责根据控制器的指令，调节发电机组的功率输出、启停状态等。
显示屏则为操作人员提供发电机组的实时状态和参数信息，方便检测和维护。
三、系统工作原理当发电机组需要启动时，操作人员在显示屏上选择启动命令，控制器接收到信号后将发出对应的控制指令，启动电机驱动发动机工作，并实时监测发动机转速和电压等参数。
当发电机输出的电压和频率达到稳定状态时，控制器会发出停止启动命令，此时发电机组进入稳定工作状态。
在发电机组工作中，控制器会之间接收传感器反馈的信息，对输出电压、频率等参数进行实时监测和调节。
如果发电机输出电压或频率出现异常，控制器会发出警告信号，通知操作人员进行处理。
当需要停止发电机工作时，操作人员在显示屏上选择停机命令，控制器接收到信号后，将发出对应的控制指令，发动机将减速停止工作。
四、系统特点1.精度高：该系统采用了高精度的传感器和控制器，能够实现电压、频率等参数的高速、高精度控制和监测。
2.易操作：系统的显示屏直观易懂，操作人员可以方便地了解发电机组的运行状态和参数信息。
3.可靠稳定：系统采用了高品质的元器件和严格的质量控制，具有较高的可靠性和稳定性。
五、使用方法1.发电机组启动前，应仔细检查发电机组周围环境是否安全，检查机器是否处于正常状态，并按照说明安装系统设备。
2.操作人员可通过显示屏选择启动、停机等命令，并对发电机组运行状态和参数进行实时监测和调整。
柴油发电机组智能控制研究
由于柴油发电机组 的广泛普及 ，如何降低柴油发电机组 的油耗成为
了环保节能 的主题之一，通过介入新 的柴油机设计和生产技术固然可以
年来有着取代传统的模拟 电路型的励磁调节器的趋势。
因此 ，在柴油发 电机组中嵌入 的智能制 系统应该具有以下几个主
在一定程度上降低柴油发电机的油耗 ，但是这个方法是有很大的局限性
要功能 ：１ ） 能够实现 自主控制 ， 这需要在 主控制器中嵌入高性能的 Ｆ Ｏ
数据接 口。 ２ ） 对于控制系统的具体技术参数要求较高 ， 这就对于数字处
理器的工作能力提出了要求 ， 要求选择能够实现高速信号处理的 Ｄ Ｓ Ｐ 。 ３ ） 多通道通信接 口和人性化控制界面，扩展存储器的容量增设通信接 口的 数量 ，可以大 幅度的提高数模转化的速度和精度 ，采用集成化的后 台运 行程序可以简化控制操作， 实现简练的控制界面。 ４ ） 极 限工况保护机制 ，
１ ． １柴 油发 电机 组 的结 构 组 成 和 功 能介 绍
柴油发电机组是—个结构复杂 ，功能多样的复合 系统 ，一般来说 ，
柴油发 电机组主要有 以下及部分组成 ：柴油发动机 、供油系统、冷却水
制策略 、利用不 同控制算法都可以实现柴油发电机组的智能控制 ，本文
选取 了几种当前主流 的数字式控制方法来进行 阐述。 ２ ． １ 基 于无刷 同步 电机励磁 的智能控制方案
究 思路 。
【 关键 词】柴油发 电机组 智能控 制 嵌入 式控制 系统 中图分类号 ：Ｔ Ｍ３ １ ４文献标识码：Ａ 文章编号：１ ０ ０ ９ － ４ ０ ６ ７ （ ２ ｏ １ ３ ） １ ３ ２ ４ ８ ． ０ ２
由于柴油发动机具有更好 的燃烧特性和动力特性 ， 在供电设备 的动 力选取 中，通常以柴油发电机组为首选 ， 尤其是在军事设备 、医疗抢险
柴油发电机组控制系统工作原理
柴油发电机组控制系统工作原理
1.启动控制：柴油发电机组在启动时，需要进行各个设备的准备工作，如燃油供应、机械传动系统、冷却系统等。
控制系统通过检测各个设备的
工作状态，对其进行控制和监测，以确保启动过程的顺利进行。
2.运行控制：柴油发电机组在运行时，需要根据负载需求调整功率输
出和燃油供应，以确保发电机组能够稳定运行。
控制系统通过检测电网电
压和频率，以及负载变化情况，调整发电机组的输出功率和负载分配，同
时监测发电机组的运行状态，如发电功率、冷却水温度、油压等。
3.自动切换：当电网发生故障或失电时，柴油发电机组需要自动切换
到备用电源，以确保电力供应的连续性。
控制系统通过监测电网状态和电
压情况，自动控制发电机组的启动和切换过程，保障电力系统的正常运行。
4.故障监测和保护：柴油发电机组在运行过程中，可能会发生各种故障，如过载、缺相、低油压等。
控制系统通过安装传感器和监测装置，对
发电机组的各个部件进行监测，一旦检测到异常情况，会发出警报并进行
相应的保护动作，以防止故障扩大。
5.通信与远程监控：柴油发电机组的控制系统可以通过网络和通信设备，实现与上级监控中心的远程通信和监控。
监控中心可以实时监测发电
机组的运行情况，接收故障警报并进行远程控制和操作，以提高发电机组
的运行效率和安全性。
总结起来，柴油发电机组控制系统通过对发电机组各个部件和参数进
行监测和调控，实现对发电机组的启动、运行、切换和保护，以及与上级
监控中心的通信与远程监控。
这样可以确保柴油发电机组的安全高效运行，满足电力需求。
ats柴油发电机组全自动控制柜参数设置
ats柴油发电机组全自动控制柜参数设置柴油发电机组作为一种重要的电源设备，广泛应用于各领域。
其中，ats 柴油发电机组全自动控制柜具有自动切换、智能控制等功能，大大提高了发电机组的可靠性和稳定性。
本文将为大家介绍如何设置ats柴油发电机组全自动控制柜的参数，并提供一些常见问题及解决方案。
一、柴油发电机组简介柴油发电机组由柴油发动机、发电机、控制柜等部分组成。
其中，控制柜是发电机组的“大脑”，负责对整个发电机组进行监控和控制。
ats柴油发电机组全自动控制柜具有智能化、自动化程度高、操作简便等特点。
二、控制柜概述控制柜主要包括以下几部分：1.电源模块：负责为控制柜内部提供稳定的电源。
2.切换模块：实现发电机组与市电之间的自动切换。
3.保护模块：对发电机组进行过载、短路等保护。
4.显示模块：显示发电机组的工作状态和参数。
5.通信模块：实现与其他设备的通信和数据交换。
三、参数设置方法1.设置电源参数：根据实际需求，设置控制柜的电源类型、电压、频率等参数。
2.设置保护参数：根据发电机组的性能和负荷能力，设置过载、短路等保护参数。
3.设置切换参数：设置切换阈值、切换速度等参数，确保在市电断电时能迅速切换至发电机组供电。
4.设置显示参数：根据需求，设置显示内容、界面等。
5.设置通信参数：根据实际应用场景，设置通信协议、接口等。
四、常见问题与解决方案1.问题：控制柜无法正常切换市电与发电机组供电。
解决方案：检查切换模块线路是否正常，调整切换阈值和速度。
2.问题：发电机组频繁过载。
解决方案：调整保护模块参数，增大允许负载。
3.问题：控制柜显示异常。
解决方案：检查显示模块线路和参数设置，修复或更换故障部件。
五、注意事项1.在进行参数设置时，请务必关闭电源，以免发生触电事故。
2.定期检查控制柜内部元件，确保其正常工作。
3.保持控制柜清洁，避免进水、潮湿。
4.按照厂家提供的说明书进行操作和维护。
通过以上步骤，您可以完成ats柴油发电机组全自动控制柜的参数设置。
PLC在柴油发电机组控制系统中的应用分析
PLC在柴油发电机组控制系统中的应用分析随着工业自动化水平的提高，PLC在柴油发电机组控制系统中的应用越来越广泛。
PLC （可编程逻辑控制器）是一种实时控制系统，它是基于数字操作的系统，能够对工业过程进行自动化控制。
在柴油发电机组控制系统中，PLC可以实现发电机组的启动、停机、监控和保护等功能，提高了发电机组的自动化程度和可靠性。
本文将针对PLC在柴油发电机组控制系统中的应用进行分析，并探讨其优势和发展趋势。
1.1 控制柴油发电机组的启动流程柴油发电机组的启动流程一般包括燃油泵的启动、发动机的启动、机油加热器的启动等。
传统的控制方式是通过电动机启动器进行控制，但是在实际应用中存在启动速度慢、操作不灵活等问题。
而利用PLC进行控制，则可以根据需求自由编程，实现启动流程的灵活控制，提高了启动速度和精度。
1.2 启动过程的监控和保护在柴油发电机组的启动过程中，需要对相关参数进行监控和保护，以确保发电机组的安全运行。
PLC可以通过传感器对转速、油压、水温等参数进行实时监测，同时进行相关逻辑运算，实现启动过程的自动控制和保护。
这大大提高了发电机组启动过程的安全性和可靠性。
1.3 软件优势PLC本身具有较强的逻辑控制能力，可以通过软件编程实现复杂的启动控制逻辑，而且修改和维护方便。
不仅可以实现启动过程的自动控制，还可以实现远程控制和自诊断功能。
对于柴油发电机组来说，采用PLC进行控制具有灵活性高、可靠性强等优势。
在柴油发电机组的运行过程中，需要对其电能输出进行控制，以满足实际用电需求。
PLC可以实现电能输出的控制，包括负载调整、并网控制、过载保护等功能。
通过PLC的灵活编程，可以实现发电机组的自动运行和停机，提高了运行过程的自动化程度。
2.2 运行参数监测和数据记录PLC可以通过传感器对柴油发电机组的运行参数进行监测，并将相关数据记录下来，以便进行后续的分析和评估。
这对于发电机组的运行管理和维护非常重要。
通过PLC实现的数据记录功能，可以有效地发现问题和及时进行处理，提高了发电机组的可靠性和稳定性。
柴油发电机组自动控制系统的研究与运用的开题报告
柴油发电机组自动控制系统的研究与运用的开题报告一、课题背景及意义随着社会经济及科技水平的不断提高，电力已成为现代社会得以运转的不可或缺的能源，是现代化建设的重要保障之一。
柴油发电机组作为一种常见的备用电源设备，其自动控制系统的稳定性和可靠性直接关系到电力系统的安全稳定运行。
因此，研究柴油发电机组自动控制系统，提高其性能，具有重要的理论和实用意义。
近年来，随着信息技术的迅速发展，柴油发电机组自动控制系统的技术水平也逐步提高，实现了从传统的机械控制到电子控制的转变。
目前国内外对柴油发电机组自动控制系统的研究主要集中在以下几个方面：（1）基于计算机控制的自动控制系统设计与研究。
（2）柴油发电机组数字化控制技术及其应用研究。
（3）基于PLC控制的柴油发电机组自动化控制研究。
（4）柴油发电机组超前控制技术研究。
因此，通过对柴油发电机组自动控制系统的研究和运用，可以进一步提高其性能和稳定性，从而更好地保障电力系统的安全稳定运行，具有重要的现实意义和应用价值。
二、研究目标和内容本次研究的目标是设计一种基于计算机控制的柴油发电机组自动控制系统，实现对柴油发电机组的自动控制和监测。
主要内容包括：（1）柴油发电机组自动控制系统的设计与研究。
（2）柴油发电机组数字化控制技术及其应用研究。
（3）基于PLC控制的柴油发电机组自动化控制研究。
（4）柴油发电机组超前控制技术研究。
（5）系统测试和性能评估。
通过以上研究和实验，旨在提高柴油发电机组自动控制系统的稳定性和可靠性，从而更好地保障电力系统的安全稳定运行。
三、论文结构本篇论文分为五个部分，具体内容如下：第一部分：绪论。
主要介绍柴油发电机组自动控制系统的研究背景和意义、国内外研究现状以及本次研究的目标和内容。
第二部分：柴油发电机组自动控制系统的设计与研究。
主要包括柴油发电机组自动控制系统的总体设计、硬件设计以及软件设计等内容。
第三部分：柴油发电机组数字化控制技术及其应用研究。
PLC在柴油发电机组控制系统中的应用分析
PLC在柴油发电机组控制系统中的应用分析一、柴油发电机组控制系统的功能要求柴油发电机组是一种常见的备用电源设备，其控制系统需要具备以下功能要求：1. 启动和停机控制：能够实现发电机组的启动、停机和自动切换；2. 运行监控：能够监测发电机组的工作状态，包括电压、电流、频率等参数；3. 故障诊断：能够监测发电机组的运行状态，对发生的故障进行诊断并进行相应的处理；4. 负载切换：能够实现发电机组与电网之间的切换；5. 通信功能：能够实现与上位机或其他设备的通信，实现远程监控和控制。
1. 启动和停机控制PLC可实现柴油发电机组的自动启停控制。
通过对柴油发电机组的控制柜进行PLC编程，可以实现对发电机组的启动、停机、怠速运行和自动切换等功能，提高了设备的自动化水平。
2. 运行监控PLC可以实时采集发电机组的各种运行参数，如电压、电流、频率、发动机转速等，通过HMI界面对这些参数进行实时监测和显示。
PLC还可以设定相应的报警和保护功能，一旦发现异常情况，可以及时作出相应的响应。
3. 故障诊断PLC可以通过编程实现对发电机组运行状态的监测和故障诊断。
一旦发现故障，PLC可以自动发出相应的警报信号，并通过程序进行分析，提供故障信息和处理建议，为后续的维修提供依据。
4. 负载切换在柴油发电机组运行时，PLC可以实现对负载的切换控制。
当发电机组与电网并联运行时，可以根据负载变化自动调整发电机组的输出功率，保证系统运行的稳定性和可靠性。
5. 通信功能PLC可以实现与上位机或其他设备的通信功能，通过现代化的通信技术，实现与远程监控和控制设备的联动，提高了柴油发电机组的远程控制水平。
四、结语通过以上分析可见，PLC在柴油发电机组控制系统中具有重要的应用价值和广阔的发展前景。
随着工业自动化技术的不断发展和成熟，PLC将会在柴油发电机组控制系统中发挥越来越重要的作用，为生产运行提供更高效、更稳定、更可靠的控制方案。
随着智能化、网络化的发展，PLC还将与其他先进技术相结合，不断为柴油发电机组控制系统的优化和提升作出更大的贡献。
柴油发电机组控制系统
世界上第一台柴油机
世界上第一台柴油机诞生于1893年的德国。蒸汽机发明后，鲁道夫.狄塞尔(RUDOLF DIESEL)—一位德国皮革商的儿子，在慕尼黑技术大学上学时对“蒸汽机”表现出了极大的兴趣，在他34岁那年(1892)取得了把空气压进容器并且和煤粉充分混合直至被压燃而提供动力的机械装置的发明专利。第2年，位于德国奥古斯堡的MAN公司根据这一专利制造出了世界上第一台柴油发动机的原型机，并取名叫‘狄塞尔（DIESEL）’发动机。像所有的新生事物一样，狄塞尔发动机从诞生到不断完善经历了漫长的过程。狄塞尔先生在他55岁那年不幸逝世了，没有能够见到他发明的发动机装在汽车上。10年之后，MAN公司终于在柏林的汽车展览会上推出了第一台装在卡车上的狄塞尔发动机。后来，设在曼海姆的奔驰公司制造出了带预燃室的狄塞尔发动机，并且把它装在了自己的卡车上。直到1936年，也就是狄塞尔先生去世23年后，梅塞得斯——奔驰公司才制造出了第一台装有狄塞尔发动机的轿车。 直到今天，柴油机的英文名称仍然是‘DIESEL ENGINE’—‘狄塞尔’引擎。
2
电流互感器
电力仪表（多功能保护继电器）
1
4
3
测量回路和电力监视
发电机回路的保护
目的： 防止发电机过载损伤 切除发电机和发电机故障 发电机断路器和馈电用保护装置进行选择切除动作，并迅速切除汇流故障 发电机并联运行时，防止原动机损伤 内容： 发电机过载保护 发电机短路保护 发电机逆功率保护 发电机欠电压保护 自动卸载
将交流或直流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件和回路。
柴油发电机组控制系统41页PPT
电磁感应演示
电磁感应演示
柴油发电机原理
简而言之，就是柴油机驱动发电机运转。 在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出 的高压雾化柴油 充分混合，在活塞上行的挤压下，体积缩小，温 度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧， 体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序 依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力 量，从而带动曲轴旋转。 将交流或直流发电机与柴油机曲轴同轴安装，就可以利用柴油 机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会 输出感应电动势，经闭合的负载回路就能产生电流。 这里只描述发电机组最基本的工作原理。要想得到可使用的、 稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件
2301A速度调节和负荷分配模块 端子图
速度控制系统图
怠速(Low Idle Speed) 快Байду номын сангаас性(Actuator Compensation) 增益电位器(Gain) 额定转速电位器(Rated Speed) 初始燃油限制电位器(Start Fuel Limit) 升速时间电位器(Ramp Time) 稳定性(Reset)电位器
DECS-100电压调节器接线图
发电机并联运行的条件
待并机组与运行机组（或电网）的电压 相等
待并机组与运行机组（或电网）的频率 数值相等
待并机组电压的初始相位与运行机组 （或电网）电压的初始相位一致
待并机组相序与运行机组（或电网）相 序相同
同期柜功能
用于实现柴油发电机组的并网条件的检测和并网控 制。同期控制柜内包括同期控制单元、切换装置、接地 检查单元、相序保护单元、功率限制单元、及稳压电源。 实现的控制指标如下：
柴油发电机自动化控制系统四大类与三大等级分法
目录
添加目录标题
柴油发电机自动化控制 系统的四大类
柴油发电机自动化控制 系统的三大等级分法
添加章节标题
柴油发电机自动化 控制系统的四大类
特点：通过机械装置实现控制，如 阀门、开关等
优点：结构简单、成本低、可靠性 高
添加标题
添加标题
添加标题
特点：具备基本的自动启动、 停机、报警等功能
优点：结构简单、操作方便、 维护成本低
缺点：自动化程度低，需要 人工干预较多
自动切换：当主电源故障时，自动切换到备用电源 单机自动化：无需人工操作，自动启动和停止 特点：可靠性高，操作简便，维护方便 应用：广泛应用于医院、数据中心、工厂等重要场所
特点：采用微型计 算机控制，实现全 自动智能化操作
优势：操作简便，效率高，稳 定性好
发展趋势：智能化、网络化、 集成化
特点：通过网 络心、 工厂等需要远 程监控和管理
的场景
优势：提高管 理效率，降低
维护成本
技术要求：需 要具备网络通 信技术、数据
传输技术等
柴油发电机自动化 控制系统的三大等 级分法
应用范围：适用于小型、临 时性供电需求
添加标题
应用：适用于简单、稳定的控制系 统
缺点：控制精度低、响应速度慢、 难以实现复杂控制
特点：通过电子控 制单元（ECU）控 制柴油发电机的运 行
优点：精确控制， 提高效率，降低油 耗
应用：广泛应用于 各种柴油发电机组
发展趋势：智能化 、网络化、集成化
特点：通过计算机控制，实现 自动化操作
应用：广泛应用于各种工业、 商业、农业等领域
优势：操作简便， 运行稳定，维护方 便
柴油发电机组自动控制系统功能和特点
柴油发电机组自动控制系统功能和特点
防止控制系统的误动作，因而提高了发电机组 的可靠性和系统的检测精度。 4)发电机组自动控制和监测保护的功能均用程 序语言输入可编程只读存储器，实现控制系统 软件化。
柴油发电机组自动控制系统功能和特点
4)发电机组在起动过程中，具有起动齿轮啮合状态判断 的功能，并能自动地进行啮合。起动电动机齿轮带动柴 油机飞轮齿圈，便柴油机起动。 5)发电机组起动成功后，如果在15s内，柴油机的转速 末能达到额定转速，控制器将发出起动失败的声光报警 信号，并控制发电机组停机。 6)当市电供电恢复正常时， 经10~15s时间延时之后，向 发电机发出分闸指令，同时 向市电开关发出合闸指令。
柴间冷车运行之后，发电机组即可减速停机，最 后自动切断微型机工作电源。 二、柴油发电机组自动化控制系统的特点: 1)发电机组采用一体化结构，安装方便。 2)发电机组采用单片微机作 为控制器的主机。 3)由于发电机组采用微机控 制技术，其软件又增加对干 扰信号的识别判断，有效地
柴油发电机组自动控制系统功能和特点
一、柴油发电机组自动控制系统的功能
二、柴油发电机组自动控制系统的特点
柴油发电机组自动控制系统功能和特点
由于现在是高速发展的时代,各类机械设备的精密度都 比较高,所以,对发电机组的起动性能也就相当高.于是, 要求发电机组自动化控制系统具有相当高的灵敏度,下 面,华全动力为您介绍一下自动化发电机组的特点和功 能。 一、柴油发电机组自动化控 制系统的功能如下: 1)发电机组在准起动状态下 ，当市电停电或发生故障时， 在15s时间内，能及时自动起
柴油发电机组自动控制系统功能和特点
ats柴油发电机组全自动控制柜参数设置
ats柴油发电机组全自动控制柜参数设置柴油发电机组是现代社会中重要的备用电源设备，广泛应用于企业、医院、数据中心等领域。
其中，ats柴油发电机组全自动控制柜作为控制核心，具有自动启动、停止、切换等功能，大大提高了发电机组的自动化程度。
本文将详细介绍ats柴油发电机组全自动控制柜的参数设置方法，以帮助用户更好地使用和维护设备。
一、柴油发电机组概述柴油发电机组由柴油发动机、发电机、控制柜等部分组成。
其中，控制柜负责对整个发电机组进行监控和控制，确保发电机组在正常运行状态下为负载提供稳定、可靠的电源。
二、控制柜功能与参数设置全自动控制柜具有以下功能：1.自动启动：当市电停电时，控制柜会自动启动柴油发动机，发电机组开始发电。
2.自动停止：当市电恢复时，控制柜会自动停止柴油发动机，发电机组停止发电。
3.自动切换：当市电与发电机组电源切换时，控制柜可实现无缝切换，确保负载供电不间断。
4.保护功能：控制柜对发电机组进行过载、短路、欠压、过热等保护，确保设备安全运行。
5.参数设置：用户可根据实际需求，对控制柜进行参数设置，以满足不同场景的用电需求。
三、全自动控制柜的工作原理全自动控制柜通过传感器、控制器、执行器等组成一个闭环控制系统。
当市电停电时，控制器检测到信号，发送启动指令给执行器，执行器驱动柴油发动机启动。
同时，控制器对发电机组运行参数进行监控，根据需要调整发动机转速、燃油喷射等参数，保证发电质量。
当市电恢复时，控制器检测到信号，发送停止指令给执行器，发动机逐渐降速至停机。
四、参数设置方法与步骤1.断开控制柜电源，确保安全后进行操作。
2.打开控制柜面板，找到参数设置界面。
3.使用控制器提供的操作手册，根据提示设置所需参数。
常见参数包括：额定电压、额定频率、电流、启动方式等。
4.设置完成后，检查各项参数是否正确，如需调整，可重新设置。
5.确认无误后，关闭控制柜面板，恢复电源。
五、注意事项与维护1.定期检查控制柜内元器件，确保正常运行。
柴油发电机组远程控制系统的工作原理
1柴油发电机组远程控制系统的工作原理柴油发电机组的远程控制系统犹如发电机组的心脏，智能控制系统的使用大大提高了柴油发电机组的运行，保障了柴油发电机组的稳定工作，那么控制系统是通过何种原理和算法来实现呢？柴油发电机组的控制部分，数字式励磁控制器较传统的模拟电路励磁控制器具有精度高，反应快，控制算法适应性强，对于不同特性的电机只要通过调整程序参数就能适应，甚至可以实现更高端的自适应智能控制算法等优点。
一、交流采样锁相环电路要进行交流采样，通常需要进行同步采样，目前交流采样方式主要有硬件同步采样、软件同步采样和异步采样三种。
硬件同步由硬件同步电路向ＣＰＵ提出中断实现同步。
硬件同步电路有多种形式，常见的如锁相环同步电路等。
硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。
它能克服软件同步采样法存在截断误差等缺点，测量精度高。
利用锁相频率跟踪原理实现同步等间隔采样的原理图如图２．３所示：在相位比较器ＰＤ、通滤波器ＬＰ、压控振荡器ＶＣＯ构成的锁相环内加入ｎ分频器，输入为被测信号的频率，作为锁相环的基准频率，输出为采样频率。
经ｎ分频后与相比较，根据锁相环工作原理，锁定时／ｎ＝，即：＝ｎ。
由于锁相环的时跟踪性，当被测信号频率变化时，电路能自动快速跟踪并锁定，始终满足＝ｎ的关系，即采样频率为被测信号频率的整数ｎ倍，从而实现一周内等间隔采样ｎ点。
此外，还可将分频系数ｎ为程序控制，则可根据不同频率的被测信号及ＣＰＵ、Ａ／Ｄ转换器的速度，动态改变ｎ值，以达到最好的效果。
二、励磁输出主电路的设计励磁控制器的功率输出为一可以控制电流和电压的直流输出，总体设计时确定了此励磁整流输出的额定电压为８０ＶＤＣ，额定励磁电流为１０Ａ，强励时达到２５Ａ。
励磁功率来源于交流电源，可以是发电机本身提供的，也可以是外部提供的，外部提供的电源通常都比较优良稳定，发电机提供的电源由于有启动的影响，而且在运行过程中有可能会发生波动畸变等不稳定的因素，这些都会影响励磁输出的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机组智能控制系统
柴油发电机组的控制系统是柴油发电机组组成的一个重要部分,也是柴油发电机组的心脏,柴油发电机组作为重要的主电源或备用电源得到了广泛的应用，智能控制系统在柴油发电机组中的应用推广，有助于提高柴油机组输出电能质量和柴油机组的自动化水平。
本文主要研究的是柴油发电机组的控制部分，数字式励磁控制器较传统的模拟电路励磁控制器具有精度高，反应快，控制算法适应性强，对于不同特性的电机只要通过调整程序参数就能适应，甚至可以实现更高端的自适应智能控制算法等优点。
数字式励磁控制器总体设计方案
数字式励磁控制器的总体设计方案，主电路：采用ＭＯＳＦＥＴ单管ＰＷＭ斩波控制励磁线圈，可以满足不同结构同步无刷发电机励磁控制的需要。
微处理器（ＭＣＵ）：微处理器是数字励磁控制器的ＣＰＵ，是整个系统的核心，需要完成的控制功能有：
（１）一些低速的程序。
包括频率测量、保护、自检、通信、报警等；
（２）高阶实时控制算法。
包括采样、数字滤波、控制算法运算、智能算法、参数计算等复杂信号处理算法，得出的数据供ＣＰＵ实现高性能的励磁控制。
（３）负责各个电量参数的检测并作ＡＤ转换，作为控制算法的输入参数。
（４）产生斩波器的ＰＷＭ控制信号。
ＡＤＣ模数转换器：采用多点交流采样技术，采样周期由ＭＣＵ控制，ＡＤＣ进行采样转换以后，数据送入ＭＣＵ进行进一步处理。
工作电源
由于微处理器的工作电源要求，我们需要一个５Ｖ的稳定直流电源，信号调理电路的运算电路的供电需要一组±１２Ｖ的直流电源，另外，开关量输出需要驱动继电器，所以需要一个＋２４Ｖ的直流电源，为此我们需要设计一个电源转化模块得到系统正常工作所需的三组ＤＣ电源。
1、励磁输出主电路的设计
励磁控制器的功率输出为一可以控制电流和电压的直流输出，总体设计时确定了此励磁整流输出的额定电压为８０ＶＤＣ，额定励磁电流为１０Ａ，强励时达到２５Ａ。
励磁功率来源于交流电源，可以是发电机本身提供的，也可以是外
部提供的，外部提供的电源通常都比较优良稳定，发电机提供的电源由于有启动的影响，而且在运行过程中有可能会发生波动畸变等不稳定的因素，这些都会影响励磁输出的性能。
所以我们针对从发电机取电的情况进行研究和设计。
来自交流同步发电机的三相交流电经过三相桥式整流电路整流之后通过ＭＯＳＦＥＴ管斩波后输出到励磁线圈。
图中励磁线圈上端的电阻、二极管、电容组成缓冲电路，加入缓冲电路，可将部分开关功耗转移到缓冲电路上，达到保证器件安全运行的目的。
ＭＯＳＦＥＴ管的驱动电路，选用ＩＲ２２１３集成ＭＯＳＦＥＴ／ＩＧＢＴ驱动器，ＩＲ２２１３是ＩＲ公司出品的一款适应高压、高速场合应用的高低桥ＭＯＳＦＥＴ／ＩＧＢＴ集成驱动器，可提供最大２Ａ的吸入电流和２Ａ的栅极驱动能力，具有逻辑关断输入的ＳＤ引脚，可以接受低至３．３Ｖ的逻辑信号输入，方便ＣＰＵ的控制。
2、ＭＣＵ电路设计
ＭＣＵ作为数字励磁控制器的ＣＰＵ，基于其各种功能以及柴油发电机组的工作环境要求比较特殊，因此在做ＣＰＵ选型的时候也要重点注意ＣＰＵ的温度特性等抗干扰性能的优劣。
考虑到ＭＣＵ功能和工作温度较高（要求达到－４０℃－－＋１２５℃）的要求，我们选用ＡＤＩ公司的军工级具有８０５２核心和１２ｂｉｔ高性能ＡＤ的模拟微处理器ＡＤｕＣ８３１。
ＡＤｕＣ８３１是一个完全综合的２４７ｋ采样保持数据采集系统，在同一片中结合了高性能的自校准１２位ＡＤＣ多路通道，双１２位ＤＡＣ通道和可编程８位ＭＣＵ。
微处理器核心是８０５２，提供片内６２ｋＢ非易失性闪速／电擦除程序存储器。
还提供片内４ｋＢ非易失性闪速／电擦除数据存储器、２５６ｂＲＡＭ和２ｋＢ扩展ＲＡＭ。
ＡＤｕＣ８３１还提供额外的电源监视器，和一个高精度参考源。
片内数字外围设备包括２个１６位Σ－ΔＤＡＣ，双输出１６位ＰＷＭ，看门狗定时器，定时间隔计数器，３个定时器／计数器，定时器３用于波特率产生核串行接口Ｉ／Ｏ（Ｉ２Ｃ，ＳＰＩ和ＵＡＲＴ）。
3、交流采样锁相环电路
要进行交流采样，通常需要进行同步采样，目前交流采样方式主要有硬件同步采样、软件同步采样和异步采样三种。
硬件同步由硬件同步电路向ＣＰＵ提出中断实现同步。
硬件同步电路有多种形式，常见的如锁相环同步电路等。
硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。
它能克服软件同步采样法存在截断误差等缺点，测量精度高。
利用锁相频率跟踪原理实现同步等间隔采样的原理是：在相位比较器ＰＤ、低通滤波器ＬＰ、压控振荡器ＶＣＯ构成的锁相环内加入ｎ分频器，输入为被测信号的频率，作为锁相环的基准频率，输出为采样频率。
经ｎ分频后与相比较，
根据锁相环工作原理，锁定时／ｎ＝，即：＝ｎ。
由于锁相环的时跟踪性，当
被测信号频率变化时，电路能自动快速跟踪并锁定，始终满足＝ｎ的关系，即采样频率为被测信号频率的整数ｎ倍，从而实现一周内等间隔采样ｎ点。
此外，还可将分频系数ｎ为程序控制，则可根据不同频率的被测信号及ＣＰＵ、Ａ／Ｄ转换器的速度，动态改变ｎ值，以达到最好的效果。
数字励磁控制器软件实现与算法研究
主要是对数字式励磁控制器的软件和所采用的控制算法进行论述。
首先对数字励磁控制器的主程序进行设计，然后对电量参数采集算法和智能励磁控制算法进行研究，并在ＣＰＵ上进行实现。
１、ＭＣＵ主控程序的设计
ＭＣＵＡＤｕＣ８３１是本文设计的数字式励磁控制器的核心控制单元，基于软件模块化的思想，可以把ＭＣＵ的主控程序划分为以下几个子模块程序：
（１）励磁控制子程序；
（２）保护子程序；
（３）通信子程序；
（４）人机界面子程序；
（５）报警子程序；
（６）自检子程序。
２、电量参数采样算法的研究
为了实现精确的数字励磁控制，需要得到实时、精确的电量数据，而要获得实时、精确的电量数据，则需要采用交流采样方法，并推导出交流采样下各个电量的计算公式，最终编写计算出电量数据的算法程序。
交流采样是按一定的规律对被测信号的瞬时值进行采样，再按照一定的数学算法求出被测电量参数的测量方法。
下面给出交流电压，交流电流，有功功率，无功功率，功率因素的各种算法中的离散公式。
其中Ｎ为每周期均匀采样点数，为第ｍ采样点的瞬时电流值，为第ｍ采样点的瞬时电压。
这种算法不仅对正弦波有效，当采样点数多时，还可较准确的测量波形畸变的交流量。
