变压器事故跳闸的处理要求
变压器过流跳闸事故处理方法
变压器过流跳闸事故处理方法一、背景介绍变压器是电力系统中重要的电气设备之一，它承担着电能的变换和传输任务。
由于各种原因，变压器可能出现过流跳闸事故，给电力系统运行造成影响，因此对变压器过流跳闸事故的处理十分重要。
二、变压器过流跳闸的原因1. 负载过大：当变压器承载的负载超过了额定负荷时，会引起过流跳闸现象。
2. 短路故障：发生供电系统的短路故障时，也容易导致变压器过流跳闸。
3. 变压器内部故障：例如绕组短路、接地故障等都可能引起过流跳闸。
4. 突发事件：例如雷击、动物触碰等也可能导致变压器过流跳闸。
三、变压器过流跳闸事故处理方法1. 现场排除故障：一旦发生变压器过流跳闸，首先需要到现场进行排查，找出故障原因，例如检查变压器负载情况、检查供电系统是否存在短路等。
2. 保护装置动作分析：对变压器保护装置的动作进行分析，了解保护装置的动作原因，是否存在误动作等情况。
3. 变压器停运检修：如果发现变压器内部存在故障，需要停运进行检修，修复或更换故障零部件。
4. 安全交接班：变压器过流跳闸事故处理过程中，应进行安全交接班，确保操作人员清晰了解事故处理情况，避免出现差错。
5. 事故分析与改进：事故发生后，需要进行事故分析，找出事故原因，并及时采取改进措施，防止同类事故再次发生。
四、变压器过流跳闸事故应对的注意事项1. 安全第一：任何时候，处理变压器过流跳闸事故都要把安全放在首位，确保人员不受伤害。
2. 操作规程：严格按照操作规程进行事故处理，避免违反规程导致二次事故。
3. 专业技能：处理变压器过流跳闸事故需要具备一定的电气知识和技能，操作人员需具备相关的技术资质。
4. 设备维护：定期对变压器进行检修和维护，确保设备的安全可靠性。
5. 预防措施：加强对供电系统的监测，及时排除潜在的故障隐患，预防变压器过流跳闸事故的发生。
五、结语变压器过流跳闸事故的处理涉及到电力系统的安全稳定运行，因此必须引起足够重视。
只有加强变压器过流跳闸事故的预防和处理工作，才能有效保障电力系统的正常运行，为工业生产和生活用电提供可靠保障。
变压器过流保护等后备保护动作跳闸的处理(全文)
变压器过流保护等后备保护动作跳闸的处理(全文)变压器过流等后备保护动作跳闸，主保护未动作，一般应视为外部（差动保护范围以外）故障，即母线故障或线路故障越级使变压器后备保护动作跳闸。
变压器本体发生故障，由过流等后备保护动作跳闸的几率很小。
变压器过流等后备保护动作跳闸，要正确推断故障范围和停电范围，必须熟知变压器后备保护的保护范围和动作时跳哪些开关。
1 变压器后备保护的保护范围和动作时跳哪些开关1.1 单侧电源的双圈降压变压器：后备保护一般装在高压侧，作为低压侧母线及各分路的后备保护。
动作时，其第一时限跳低压侧母线分段（或母联）开关，第二时限跳变压器两侧开关。
1.2 单侧电源的三圈降压变压器：中低压侧的后备保护，分别作相应的中地侧母线和线路的后备保护。
动作，其第一时限跳本侧母线分段（或母联）开关，第二时限跳变压器本侧（有故障的一侧）开关。
高压侧的后备保护，作为中低压侧的总后备，又是变压器本体的后备保护，动作时跳变压器三侧开关，其动作时限大于中低压侧后备保护的动作时限。
有的三圈变压器在中压或低压侧不装过流等后备保护，由高压侧后备保护的第一、二时限代替，动作时第一、二时限分别跳开中压或低压侧母线分段（或母联）开关及中压（或低压）侧开关，第三时限跳变压器三侧开关。
1.3 多侧电源的三圈降压变压器：1.3.1 某一侧带有方向的后备保护（如：方向零序过流保护。
复压闭锁方向过流保护等）：其动作方向是指向本侧母线。
带方向的后备保护和低压侧的后备保护，各作本侧母线及线路的后备保护。
动作时，第一时限跳本侧母线分段（或母联）开关，第二时限跳变压器本侧开关。
1.3.2 高、中压侧不带方向的后备保护（如：复压闭锁过流等）：既可以作各自本侧母线及线路的后备保护，又可以作变压器及另两侧的后备保护。
动作时跳变压器三侧开关。
变压器后备保护动作，单侧跳闸时，跳闸侧一段母线失压。
三侧跳闸时，中低压侧可能各有一段母线失压。
2 变压器后备保护动作单侧跳闸的处理变压器某一侧过流等后备保护动作，单侧开关跳闸，跳闸侧一段母线失压（该侧母线分段或母联开关先跳开后，只有一段母线失压。
变压器的异常运行及事故处理
变压器的异常运行及事故处理1、异常现象及处理方法，发生以下故障之一时，应立即将变压器停运，事后报告当值调度员和主管领导：(1)变压器声响明显增大，很不正常，内部有爆炸声；(2)严重漏油或喷油，使油面下降到低于油位计指示限度；(3)套管有严重的破损和放电现象；(4)变压器冒烟着火；(5)当发生危及人身和设备安全的故障，而变压器的有关保护拒动时；(6)当变压器附近的设备着火、爆炸或发生其它情况，对变压器构成严重威胁时。
，允许先报告当值调度员和上级领导联系有关部门后，将变压器停运：(1)变压器声音异常；(2)变压器油箱严重变形且漏油；(3)绝缘油严重变色；(4)套管有裂纹且有放电现象；(5)轻瓦斯动作，气体可燃并不断发展。
1.3变压器油温的升高超过报警值时，应按以下步骤检查处理：(1)检查变压器的负荷和冷却介质的温度，并与在同一负荷和冷却介质温度下正常的温度核对；(2)核对温度表；(3)检查变压器冷却装置；(4)假设温度升高的原因是由于冷却系统故障，且在运行中无法修复者，应将变压器停运修理；假设不需停运修理时，则值班人员应申请调整变压器的负荷至允许运行温度下的相应容量。
(5)变压器在各种超额定电流方式下运行，假设油温超过85℃，应立即申请降低负荷。
1.4 变压器自动跳闸处理：主变压器无论何种原因引起跳闸，一方面应尽快转移负载，改变运行方式。
另一方面查明何种保护动作。
检查保护动作有无不正常现象，跳闸时变压器有无过载，输馈线路有无同时跳闸，除确认是误动作可以立即合闸外，应测量绝缘电阻并根据以下情况进行判断处理：(1)因过负载引起跳闸，在减少负载后将主变投入；(2)因输、馈电线路及其它设备故障影响越级跳闸时，假设变压器绝缘电阻及外部一切正常，瓦斯继电器又无气体，可切除故障线路(设备)后恢复变压器运行；(3)保护未掉牌并无动作过的迹象，系统又无短路，检查各方面正常，此时应检查继电器保护二次回路及开关机构是否误动作，如果误动作，在消除缺陷后，可以恢复变压器运行。
电力变压器常见事故及处理
电力变压器常见事故及处理1.自动跳闸后的一般处理系统性处理，投入备用变压器，调整运行方式和负荷分配；了解系统内故障；可能是人为误碰、误操作或误保护跳闸，可试送电一次；查明系变压器下一级设备故障，但相应保护未动作，本变压器低压过电流或限时过电流保护动作跳闸，在故障有效隔离后可试送电一次；如查明是重瓦斯、差动或电流速断保护动作，故障时已造成冲击，应在停电状态下详细检查并测定绝缘。
未查明故障原因及处理前，不允许变压器投入运行。
总之，尽快查明原因并正确处理，恢复正常运行。
2.重瓦斯动作跳闸的处理从气体继电器中取气样色谱分析，如无气体则要检查二次回路、气体继电器接线柱及引线绝缘；检查防爆管无破裂、喷油；检查油位、油色、油温；检查变压器外壳无变形，焊缝无开裂喷油。
前述检查中如发现问题，应停电检查处理；在查明动作原因并处理前，不得合闸送电；如查明是二次电路绝缘损坏引起误动作，未发现其他异常，可在差动保护及过电流保护投入时，暂时将重瓦斯保护改接为信号，试送电一次并加强监视；如查明气体继电器内的气体仅是空气，查明空气产生的原因，当能保证变压器内部无故障时，变压器内部可不检查即投入运行。
3.油位异常与处理（1）原因生产厂家提供的油位与油温曲线，不符合油位—油温曲线时，可能的原因有：指针式油位计出现卡针；隔膜或胶囊下面有气体，隔膜或胶囊高于实际油位；隔膜或胶囊破裂，油位进入隔膜或胶囊上部空间，油位指示偏低；吸湿器堵塞，油位下降时空气不能进入，油位指示偏高；温度计不准确；变压器漏油，储油少；大修后注油太多或不够；长期大负荷运行。
（2）处理①及时查明原因。
特别当油位指示超过满刻度或降到零刻度时，必须立即确认原因，并监视变压器运行状态。
可通过油位与油温-曲线判断，并通过微动开关发出油位高低的信号。
检查油箱吸管是否漏油或堵，查明原因并立即报告设备管理人员。
②采取措施。
如油位异常，应立即采取措施；如大量漏油及油位明显降低，禁止将气体保护改接信号；如变压器本体无渗油，且有载调压油箱内油位正常，可能是注油不够。

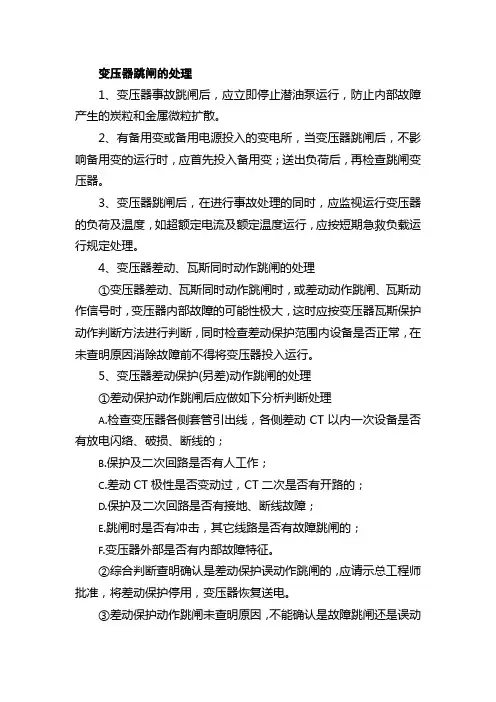

变压器跳闸的处理
变压器跳闸的处理1、变压器事故跳闸后，应立即停止潜油泵运行，防止内部故障产生的炭粒和金属微粒扩散。
2、有备用变或备用电源投入的变电所，当变压器跳闸后，不影响备用变的运行时，应首先投入备用变；送出负荷后，再检查跳闸变压器。
3、变压器跳闸后，在进行事故处理的同时，应监视运行变压器的负荷及温度，如超额定电流及额定温度运行，应按短期急救负载运行规定处理。
4、变压器差动、瓦斯同时动作跳闸的处理①变压器差动、瓦斯同时动作跳闸时，或差动动作跳闸、瓦斯动作信号时，变压器内部故障的可能性极大，这时应按变压器瓦斯保护动作判断方法进行判断，同时检查差动保护范围内设备是否正常，在未查明原因消除故障前不得将变压器投入运行。
5、变压器差动保护(另差)动作跳闸的处理①差动保护动作跳闸后应做如下分析判断处理A.检查变压器各侧套管引出线，各侧差动CT以内一次设备是否有放电闪络、破损、断线的；B.保护及二次回路是否有人工作；C.差动CT极性是否变动过，CT二次是否有开路的；D.保护及二次回路是否有接地、断线故障；E.跳闸时是否有冲击，其它线路是否有故障跳闸的；F.变压器外部是否有内部故障特征。
②综合判断查明确认是差动保护误动作跳闸的，应请示总工程师批准，将差动保护停用，变压器恢复送电。
③差动保护动作跳闸未查明原因，不能确认是故障跳闸还是误动跳闸时，未消除故障前，不得将变压器送电。
6、变压器后备保护动作跳闸的处理(过流、复合电压闭锁过流等)①变压器后备保护动作跳闸后如下分析判断处理A.保护及二次回路是否有人工作；B.跳闸时中、低压侧线路保护是否有动作的同时开关拒跳，跳闸时系统是否有冲击；C.母差保护是否有动作的同时电源开关拒跳的，跳闸时系统是否有冲击；D.变压器主保护有无拒动可能。
②综合分析判断后备保护动作是由于外部短路线路保护、开关拒动造成越级的，隔离故障设备后变压器即可送电。
③如果送电后后备保护再次动作跳闸，未查明原因并消除故障前不得送电。

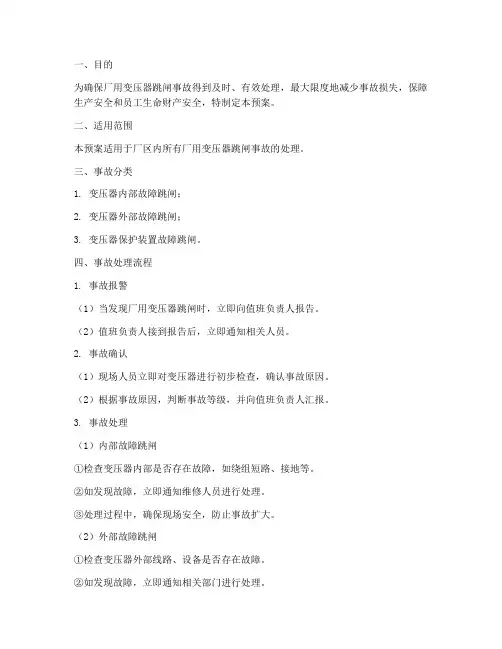

厂用变压器跳闸事故预案
一、目的为确保厂用变压器跳闸事故得到及时、有效处理，最大限度地减少事故损失，保障生产安全和员工生命财产安全，特制定本预案。
二、适用范围本预案适用于厂区内所有厂用变压器跳闸事故的处理。
三、事故分类1. 变压器内部故障跳闸；2. 变压器外部故障跳闸；3. 变压器保护装置故障跳闸。
四、事故处理流程1. 事故报警（1）当发现厂用变压器跳闸时，立即向值班负责人报告。
（2）值班负责人接到报告后，立即通知相关人员。
2. 事故确认（1）现场人员立即对变压器进行初步检查，确认事故原因。
（2）根据事故原因，判断事故等级，并向值班负责人汇报。
3. 事故处理（1）内部故障跳闸①检查变压器内部是否存在故障，如绕组短路、接地等。
②如发现故障，立即通知维修人员进行处理。
③处理过程中，确保现场安全，防止事故扩大。
（2）外部故障跳闸①检查变压器外部线路、设备是否存在故障。
②如发现故障，立即通知相关部门进行处理。
③处理过程中，确保现场安全，防止事故扩大。
（3）保护装置故障跳闸①检查保护装置是否正常工作。
②如发现保护装置故障，立即通知维修人员进行处理。
③处理过程中，确保现场安全，防止事故扩大。
4. 事故恢复（1）在确认故障排除后，通知相关人员恢复变压器运行。
（2）检查变压器运行状态，确保运行正常。
（3）如无异常，恢复正常生产。
5. 事故总结（1）事故处理完毕后，对事故原因、处理过程进行总结。
（2）对事故责任进行追究，对相关人员进行处罚。
（3）对事故处理过程中存在的问题进行改进，提高应急处置能力。
五、应急措施1. 建立应急小组，负责事故处理和现场协调。
2. 制定应急预案，明确事故处理流程和应急措施。
3. 加强员工培训，提高员工应急处置能力。
4. 配备必要的事故处理设备和物资。
六、附则1. 本预案由厂安全管理部门负责解释。
2. 本预案自发布之日起实施。
3. 本预案如与本单位其他规定有抵触之处，以本预案为准。
变电运行常见跳闸故障原因及处理方法分析
变电运行常见跳闸故障原因及处理方法分析在电力系统中，变电设备占据着重要地位，变电运行正常与否会直接打算整个电力系统的运行牢靠性。
在现代社会中，人们生产生活对电力依靠程度非常深，对电力供应的稳定牢靠提出了更高要求，在此背景下，加强对变电运行的重视，充分把握其跳闸故障，准时处理，削减跳闸故障给电力系统带来不利影响，是当前电力行业应关注的一项工作。
一、变电运行常见跳闸故障及其缘由（一）线路问题导致的跳闸故障在电力系统中，其掩盖的范围区域较大，为满意掩盖区域内供电需求，需要铺设众多的线路，给管理带来了较大困难，特殊是特别性质的输电线路，为避开重大平安事故，通常都选择在偏远的地区来安装，比如郊区，可以预防对居民生活产生过大影响。
但是，由于偏远地区本身环境相对较为简单，线路的维护、检修等都面临较大困难，常常简单消失巡检、修理与管理不到位的状况，线路的整理、检修工作缺乏，导致线路问题得不到准时发觉，增加变电运行故障发生的概率。
此外，当线路周边环境有丛林时，受树木、雷电等因素影响，变电运行跳闸故障也非常简单发生，甚至会引发重大火灾，给用电平安造成极大威逼。
（二）硬件问题导致的跳闸故障硬件问题导致跳闸故障主要体现为两种，一是主变后备动作的单侧开关跳闸故障，发生部位是主变三侧中某侧，主要是由于该侧消失过流，在后备爱护动作时，引发单侧开关跳闸，其发生的缘由主要有开关误动、母线故障以及越级跳闸等。
二是主变三侧开关跳闸，其发生缘由主要包括主变侧的动区、内部或者低压侧出线故障以及连线发生故障，为明确开关跳闸故障发生的详细缘由，还需要对一次设备、爱护动作信号等进行进一步检查，假如发觉主变系统中有瓦斯爱护动作，则主变三侧跳闸故障发生缘由就是变压器内部故障；假如发觉主变系统有过流爱护动作，需要连续进行检查，分析故障发生的精确缘由。
（三）设备检查问题导致的跳闸故障变电设备是变电正常运行的基础，所以，在日常维护管理中，必需做好对变电设备的检查，确保设备运行状态良好，提高变电运行的平安性。
变压器差动保护跳闸的分析与处理
变压器差动保护跳闸的分析与处理本文主要是论述变压器由于差动保护接线错误和综保装置参数的设置的不恰当引起误动作原因分析和处理。
1、故障现象我厂银山前区35kV变电站共有2台容量为31.5MVA主变压器，担负着该区域三个厂矿的电力供应，整个系统于2005年6月10号建成投运。
2005年9月13号下午4点27分，35kV变电站主控制室突然发出声光报警显示2＃主变因比例差动保护动作跳闸（差流动作电流：1.3 A），当时所带负荷为3000KW。
检修人员立即赶到现场，首先对2＃主变本体及其附属设备进行检查发现：油枕油位正常，无渗油迹象;变压器油温油色及外观正常；高低压侧绕组绝缘电阻合格;变压器高低压侧绕组做直流电阻测试数据合格;变压器高低压侧避雷装置耐压试验合格；变压器的瓦斯保护既无报警也未伴随差动保护同时动作，根据以上情况初步判断变压器本体并没有任何问题，而是一次保护的误动作。
2、原因分析及处理既然初步确定变压器本体没有异常，那么造成变压器差动保护的动作原因是什么呢？我们在对外供用户进行检查的时候发现：我们的外供10kV用户在启动大功率电动机的时间与2＃主变跳闸的时间一致，而且综合保护装置显示流经差动继电器的电流（以下简称差流）瞬间的突然升高，根据这一现象我们对变压器当时的数据进行认真地分析：根据变压器差动保护的基本原理，按环流法接线构成的差动保护，如果电流互感器具有理想的特性的话，则在正常和外部故障时，差动继电器中是没有电流的。
考虑电流互感器励磁特性不完全相同实际情况，差流也应该很小并接近零，并且是一个基本稳定的不随负荷的改变而改变的数值。
但是从综合自动化装置所采集到的数值看却是：在变压器跳闸以前变压有功负荷为3000kw，10kV侧互感器二次电流为0.38A.。
差流为1.15A并且随着负荷的增大而增大，在外部启动功率约400kW的电动机时差流数值超过了1.3A (设计院给定定值：比例差动门槛值：1.3A)，从而引发了2＃主变因比例差动保护动作跳闸造成事故。
变压器异常运行及事故处理
一、变压器异常运行1、值班人员在变压器运行中发现有任何不正常现象（如漏油、油位变化过高或过低，温度异常，音响不正常及冷却系统不正常等)，应设法尽快消除，并及时汇报值长、班长。
应将经过情况记入值班操作记录簿和设备缺陷记录簿内。
2、若发现异常现象必须停用变压器才能处理，且有威胁整体安全的可能性时，应申请调度同意立即停下修理.（一）、变压器声音不正常1。
变压器运行时，应为均匀的嗡嗡声，如变压器产生不均匀声音或异音，都属于声音不正常。
2.变压器过负荷：使变压器发出沉重的“嗡嗡声”.3. 变压器负荷急剧变化：变压器发出较重的“哇哇声”或“咯咯”的突发间歇声4。
系统短路:变压器发出很大的噪声,值班员应对变压器加强监视。
5. 电网发生过电压：变压器发出时粗时细的噪声，值班员可结合电压表指示综合判断。
6。
变压器铁芯夹紧件松动：变压器发出“叮当叮当"和“呼呼呼”等锤击和类似大风的声音,此时变压器油位、油温和油色均正常。
7。
变压器内部故障放电打火：使变压器发出“哧哧"或“劈啪”放电声此时应停电处理并做绝缘油的色普分析。
8. 绝缘击穿或匝间短路：变压器声音中夹杂不均匀的爆裂声和“咕噜咕噜"的沸腾声，应停电处理并做绝缘油的色普分析。
9。
外部气候引起的放电：套管处有蓝色的电晕或火花发出“嘶嘶”或“嗤嗤”的声音，说明瓷件污秽严重或设备线卡接触不良,应加强监视，待机停电处理。
(二)、变压器油温异常1。
在正常负荷和正常冷却条件下，变压器上层油温较平时高出10℃以上,或变压器负荷不变而油温不断上升，则应认为变压器温度异常.2。
变压器内部故障：如匝间短路或层间短路、绕组对围屏放电、内部引线接头发热、铁芯多点接地使涡流增加而过热等产生的热量，使油温升高，这时变压器应停电处理。
3。
冷却器运行不正常：散热器阀门未打开等。
此时,在变压器不停电的状态下，可对冷却器部分缺陷行修处理，或按规程规定，调整风力机出力，至使油温降至正常运行值。
事故处理的一般原则和规定
事故处理的一般原则和规定一、尽速限制事故的发展，隔离并消除事故的根源，解除对人身和设备安全的威胁，防止人身伤害，防止电网稳定破坏和互解。
二、尽一切可能保持电网设备稳定运行，并优先保证发电厂厂用电，枢纽变电站用电及重要用户的供电。
三、调整电网的运行方式，使其恢复正常。
四、调度系统运行值班人员应服从调度机构值班调度员的指挥迅速正确的执行调度指令。
五、下列情况的操作可以不待调度指令，由现场人员先按有关规定处理，处理后应立即向值班调员汇报：1、威胁人身安全的设备停电。
2、解除对运行设备安全的威胁。
3、将故障设备停电隔离。
事故处理的一般规定一、发生断路器跳闸单位运行值班人员必在跳闸后三分钟内向当地调度值班调度员汇报事故发生的时间。
跳闸设备和天气情况等事故概况，跳闸15分钟内应将一次设备检查情况继电保护及安全制动装置动作情况等内容汇报值班调度员。
二、发生事故时相关厂站运行值班的人员应坚守岗位加强与值班调度员的联系随时听从调度员指挥，进行处理其他厂站应加强监视，避免在事故当时向值班调度员询问事故情况，以免影响事故处理。
系统频率异常及事故的处理一、49.8—49HZ，如须限电拉闸地调值班调度员须在10分钟内将限电负荷数分配给各县调和企业调度、县调和企业调度应在接令后10分钟内完成。
变压器事故处理一、变压器的差动和瓦斯保护同时动作跳闸时，未查明原因并消除故障前不得强行送电。
二、变压器的差动或瓦斯三、仅后备保护动作四、本体其他动作断路器异常处理一、断路器的液压、气压、油位异常但未降到分合闸闭锁时，现场运行值班人员应立即汇报值班调度员，并按现场规程进行处理。
调度管理136一、指云南电网内各级调度机构，发电下发电站，集控站的运行值班人员1、电网设备运行和操作指挥权限的范围2、调度指令3、综合令4、单项令5、逐项令6、直接调度7、间接调度8、委托调度9、越接调度地调调度管辖范围的“可接令人”为下列人员：1、县调调度员（企业调度员）2、发电厂值长及同级岗位职责的值班负责人3、变电站、集控站站长、副站长、技术人员、值班长4、新设备报产联系人新设备投运管理1、新设备投运启动前，启动验收委员会或大修及技改项目管理部门负责组织编写工程项目投产启动试运方案，在新设备投运前7天，由工程调式单位提出申请，建设单位提出意见后，向相应调度机构提交新设备投运书面申请，同时由启动验收委员会制定新设备投运联系人。
掌握变电站事故处理的一般原则和管理规定
变电站事故处理的一般原则1、根据当时的运行方式、天气、工作情况、继电保护及自动装置的动作情况，报出的信号、表计指示和设备情况，判明事故的性质和范围。
迅速限制事故的发展，消除事故的根源，解除人身和设备的威胁。
要想正确、迅速地处理事故，首先必须作出正确的判断，这和医生给人治病一样，必须有正确的诊断，才能对症下药，应准确判明事故的性质和范围，包括因事故影响的停电范围和故障可能发生地范围，。
明确了这些范围，处理时才不会扩大事故，才能及时恢复供电和系统正常运行，否则，向故障点合闸送电，会加重设备损坏，甚至扩大事故，2、用一切办法保持设备继续运行，保持对用户的供电。
3、尽快恢复对已停电用户的供电，要优先恢复站用电，先恢复对重要用户的供电。
事故处理中，运行人员要处理好排除设备的故障和恢复供电之间的关系，应当对具备送电条件的用户先恢复供电，先恢复无故障设备的运行，在检查处理故障设备，以减小损失。
否则，将扩大事故和延误恢复送电，造成不应有的损失。
4、设备损坏，无法自行处理时，应立即汇报上级。
在检修人员到达现场之前，应先做好安全措施。
5、调整系统运行方式，恢复正常运行。
变电站事故处理的要求和有关规定；1、变电站事故处理，必须严格遵守《电业安全工作规程》、调度规程、现场运行规程，现场事故预案，以及各级技术管理部门有关规章制度。
2、事故处理过程中，运行人员应沉着果断，认真监视表计、信号指示并做好记录，对设备的检查要认真、仔细，正确判断故障的范围及性质，回报术语准确简明。
3、为了防止事故扩大，在紧急情况下可不需等待调度指令而自行处理的项目有：i.将直接威胁人身或设备安全的设备停电。
ii.将已损坏的设备隔离。
iii.当站用电停电时恢复其电源。
iv.断路器由于误碰跳闸（系统联络线断路器除外）可将断路器立即合上，然后向调度汇报。
v.当母线失压时，将连接在该母线的断路器断开。
变电站事故处理的方法和顺序；1、及时检查、记录保护及自动装置的动作信号和事故象征。
变电站事故应急预案
变电站事故应急预案1目的为了加强对变电站运行管理，有效降低事故发生率、做好事故应急处理，保证员工的生命安全和变电站正常供电，最大限度的减少因事故造成的生产、设备等损失，特制定本预案。
2适用范围适用于变电站内设备（两台变压器、馈线电容器、电力电缆）、低压回路等事故的应急处理。
3事故原因及处理3.1主变压器事故跳闸及处理：3.1.1变压器运行中如有下列异常情况时，应迅速停止运行，将备用变压器投入运行。
A.变压器噪音显著，有爆裂的火花放电声；B.负荷和散热正常，变压器油温不断上升，温升超过允许值；C.储油柜或安全气道喷油；D.油位指示下降过限，严重漏油，一时不能修复者；E.变压器油面出现碳质时；F.套管严重破损并出现放电现象。
3.1.2当变压器本体或有载调压装置重瓦斯保护跳闸后则为变压器内部故障，应迅速对变压器外部进行检查，并将备用主变恢复备用，加入运行。
3.1.3当变压器本体或有载调压装置轻瓦斯报警后，应观察瓦斯继电器内有无气体，判明是否因二次回路故障引起，若有空气混入，则应将气体放出并查找原因，若是有色气体则说明变压器内部故障，应收集气体进行取气点燃检验，必要时可将备用变压器投入运行，尽快将其停下处理。
瓦斯信号发出后，在未作出正确判断前应加强对变压器的监视和检查，如又出现不正常现象，应迅速停止运行，将备用变压器投运。
3.1.4变压器差动保护跳闸后，应迅速对差动保护范围内进行全面检查，并将备用主变恢复备用，加入运行。
3.1.5电流速断保护跳闸后，其动作跳闸的处理可参照差动保护装置。
3.1.6变压器的定时限过流保护动作跳闸时，应检查有无越级跳闸的可能，即检查各出线保护装置动作情况，拉出引起越级跳闸的断路器，主变及其它线路可恢复送电。
如无法判断越级跳闸，则应检查变压器本体及高低压侧母线，如果检查正常，应将变压器空载试投一次，确属正常后，可将各路开关依次恢复送电，当某一出线开关试送时又引起越级跳闸，则要停用，其余开关可恢复送电。
变压器瓦斯保护动作跳闸事故处理方法
变压器瓦斯保护动作跳闸事故处理方法1.轻瓦斯爱护动作的处理1）轻瓦斯爱护动作的现象a、预号信号电铃响式语言报警；b、掉牌、光字牌亮；c、变压器掌握仪表有指示。
2）轻瓦斯爱护动作的处理方法a、复归音响；b、亲密监视变压器电流、电压和温度的变化；c、检查直流系统绝缘有无接地，二次回路有无故障；d、检查油温、油位、油色是否正常，变压器内部声音有无变化，有否渗、漏油现象，油面是否低于瓦斯继电器等；e、如瓦斯继电器内存在氧化，则应首先排解瓦斯继电器的气体，同时收集气体和进行气体检查，如气体是无色、无臭而不行燃，则变压器仍可连续运行；若气体是白色、淡黄色、带剧烈臭味或者是灰色、黑色可燃，都说明白变压器内部发生故障，则应取油样化验其闪点，若其闪点较前次低于5℃以上时，应停运变压器，并联系检修进行内部检查。
f、若瓦斯动作是因变压器油位低可漏油造成，则必需实行阻挡漏油的措施并补油，必要时，应停电处理。
g、加强运行监视，重瓦斯爱护必需投入运行。
2.重瓦斯爱护动作的处理1）重瓦斯爱护动作现象：a、蜂鸣器响或语言报警；b、变压器继电器指示灯绿灯亮；c、变压器掌握仪表指示为零；d、重瓦斯信号继电器动作指示，掉牌或指示灯指示。
2）重瓦斯爱护动作处理a、如有备用变压器应马上投入运行；b、检查变压器油温、油色、油位是否正常，瓦斯继电器内有无气体，油面是否正常，防爆筒隔膜是否裂开或压力释放器是否动作，有无喷油和喷烟现象；c、拉开变压器一、二侧隔离开关测量绕组绝缘。
d、若上述检查均正常，则应检查直流系统绝缘是否接地，二次回路有否故障，以推断爱护是否误动或者断路器误动；e、收集瓦斯继电器的气体进行鉴别。
（同轻瓦斯爱护动作处理e条）。
f、复归重瓦斯爱护动作信号，将变压器解除备用并做好平安检修措施，通知检修人员处理。
主变压器越级跳闸的原因和处理方法
主变压器越级跳闸的原因和处理方法
主变压器发生故障时，由于某些缘由使本级断路器没有跳闸，引起上级断路器跳闸的现象，称为主变压器越级跳闸。
1．主变压器越级跳闸的缘由
(1)由于爱护的沟通电流或电压回路故障、直流回路故障、爱护电源熔断器熔断、爱护装置内部故障以及爱护出口连接片未投等缘由造成爱护拒动，从而越级跳闸。
(2)由于爱护定值错误造成越级跳闸。
(3)由于断路器本身掌握回路故障、掌握回路熔断器熔断、机械故障、操动机构故障等缘由造成断路器拒动，从而越级跳闸。
2．主变压器越级跳闸的处理
(1)复归音响，记录故障发生的时间，检查表计的变化状况，检查断路器的跳闸状况，检查、记录、复归光字牌及爱护动作信号，留意有无其他设备爱护信号发出，假如掌握盘台上有断路器掌握开关，复归跳闸断路器开关把手．作出事故的初步推断，将事故现象和初步推断结论报告调度。
(2)到现场对一次设备进行具体检查，重点检查变压器有无明显故障现象。
(3)依据爱护动作状况、断路器跳闸状况、现场检查状况进行综合分析，推断事故缘由和性质，并将检查状况及推断结果报告调度。
(4)隔离故障点，如故障的变压器和拒动的断路器等，依据规定拉开
失压母线上的各分路断路器。
(5)依据调度命令，对无故障部分恢复送电，如确认失压母线无故障，并充电良好后，依据变电站的详细状况可将负荷倒另一台主变压器供电，逐条按挨次送出各分路，并留意监视非故障主变压器的负荷和温度。
(6)恢复用户供电后，再分析引起断路器拒动或爱护拒动等的详细缘由，必要时通知专业人员来处理。
变压器和线路超级跳闸的事故的处理
变压器和线路超级跳闸的事故的处理
姚艳红 龙煤七 台河分公司新铁 煤矿 黑龙Ｐ ＇ － ｔ ： 台河
Hale Waihona Puke １ ５ ４ ６ ０ ０ 【 摘 要ｌ电气 设备的机械机构因其长期承受应力的作用， 机械 因只会有一个， 要对全部导致现象做 出科学合理的解释。 查找原 因， 性能下降， 造 成机 械 故障发生。变电站 技术 人 员 不 但要 熟悉设 备 故障的 隐患 才能 彻底 排除 。 原因， 还要掌握处理各种故障的方法， 并在具体实际运行中灵活运 用， ２ ． ２ 高压 开 关的 事故 处理 缩 小事故范围， 防止出现 大面积停 电事故， 确保 生产安 全。 本文主要 阐述 高压开关在运 行中出现 以下情况要及时 汇报调 度， 并加 强监 了变压 器的事故处理 、 线路 的越 级跳 闸事故处理 及在事故处理 中 应 注意 视 。 的事项等 问题 。 ． （ １ ） Ｓ Ｆ ６ 开关的Ｓ Ｆ ６ 气体压力降低至报警值时， 要马上汇报调 【 关键词】变电站； 变压器； 超级跳闸； 事故； 处理 度， 在发闭锁信号时， 要断开其操作保险。 （ ２ ） 真空断路器屏蔽罩的颜色出现变化。 在电气设备在使用过程 中， 因其承受正常电压、 电流或高于正常 （ ３ ） 油开关漏油导致油位降低 ， 在发生漏油不能维持在最低油 的过 电压 ， 过 电流 ， 设 备的 电气性 能 容易 出现 劣化 ， 诸如： 发生 设备 绝 面 时， 要 马上 断 开操 作 保 险 ， 不得 拉 合开 关 ， 设 法 倒换 方 式 把该 回路 缘性能下降、 导电回路接触电阻增大、 接点发热等故障。 同时， 电气设 负荷转移后， 断开此开关等待处理。 备的机械机构因其长期承受应力的作用， 机械性能下降， 造成机械故 （ ４ ） 开 关 内部有 不正 常声响 或放 电声， 开 关未 进行 操作 ， 自动释 障发 生 。 变 电站 技术 人员不但 要熟 悉设 备故 障 的原 因， 还 要 掌握 处 理 能 ； 开关 分 闸、 合 闸弹簧 不储能 ， 发 电机 不运转 。 各种故障的方法， 并在具体实际运行中灵活运用， 缩小事故范围， 防 （ ５ ） 发电机运转 ， 合闸弹簧不储能； 发电机运转时间过长， 或频 止出现大面积停电事故， 确保生产安全。 ’ 繁 运转 。 １ ． 变压 器 的事 故 处理 ２ ． ３ 断 路器发 生越 级 跳 闸的处 理 １ ． １ 变压器出现以下情况之一的， 必须汇报调度、 加强监 视 做好 （ １ ） 按照保护、 信号情况 ， 及时判断出现开关越级跳闸， 母线失 停运准备。 过负荷在３ ０ ％以上， 漏油严重， 造成油位下降， 套管破损 ， 压。 但没有放电现象， 轻瓦斯保护动作 ； 接头发热严重； 变压器声响不正 （ ２ ） 在通常情况下， 拒动断路器可能 出现保护动作信号， 变压器 常； 风冷装置全停， 负荷达２ ／ ３ 以上。 后 备保 护会 动 作 ， 跳 开进 线断 路 器。 １ ． ２ 变压器出现以下情况之・的， 必须汇报调度， 变压器停运 （ ３ ） 判定拒动断路器或断路器有以上故障后， 要马上手动拉开 （ １ ） 压 力释放 器动作 并喷 油 。 拒 动断 路器 。 ． （ ２ ） 在正常负荷和冷却环境下， 变压器温度异常并持续上升。 （ ４ ） 根 据调 度令 恢 复母 线及 分路 开关 ； 对故 障 拒 动 断路 器进 行 （ ３ ） 变压器内部有很大的声响， 出现异常， 有爆裂声。 检 查。 （ ４ ） 出现严重漏油， 造成油位下降， 低于油位指示计指示限度。 （ ５ ） 若 分路 开 关有保 护动 作信 号， 但 是开 关却 在合 闸位 置， 可 以 直接 判 定拒 动开 关 ， 不用试 拉 全部 母线 开 关 。 油色变化很大， 油内有碳质等。 （ ６ ） 根 据调 度命令 把拒 动开 关 检修 后， 马 上恢 复母 线 ， 合变 压器 （ ５ ） 套管有较为严重的破损和放电现象。 （ ６ ） 在变压器出现过负荷信号马上汇报调度， 监视变压器温度， 主进 开关 ， 向母 线 充 电。 在 母线 送 电前 ， 要 彻底检 查 母线 确 认正 常。 （ ７ ） 处 理 事 故时 ， 要从 容 镇静 ， 不 可慌 乱 ， 防止事 故范 围扩大 或 投入全部冷却器， 按照调度命令采取限负荷措施 ， 直至主变压器恢复 到额 定容 量运 行时止 。 产生次生灾害或二次事故。 ３ ． 事故处理注意事项 （ ７ ） 变压器着火。 及时汇报调度、 断开电源、 停用冷却器、 迅速 ３ ． １ 精神集中， 不可惊慌 ， 防止忙中出错， 事故处理要有组织的进 使用灭火装置灭火并按火势通知消防队。 行 １ ． ３ 变 压器跳 闸处 理 ３ ． ２ 在事故的基本情况没有弄清楚时， 要复归的信号未完全恢复 （ １ ） 变 压 器动 作跳 闸 后 ， 要按 保 护 动作 状 况对 保 护范 围进 行仔 前， 不 能进行 下一步 操作 细检查 ， 并汇报调度或上级领导。 ３ ． ３ 在操作中遇到异常状况， 先处理完毕再操作， 限制事故发展 （ ２ ） 按调度命令， 迅速投入备用变压器， 或通过投入母联断路器 后， 值班技术负责人要亲自对设备进行检查； 检查设备的技术人员回 的方 式恢 复停 电设 备 运行。 不能进行与此设备相关的操作。 （ ３ ） 变压器事故跳闸后， 如检查表明变压器并不是因内部故障 来汇报前， ３ ． ４ 现 场技 术人 员要 与调 度联 系要 认真 ， 时间、 人 员要 清 楚， 记 录 造成的， 要在分路故障马上隔离或消除后 ， 按调度命令， 重新投入运 要详 细 ｔ 恢 复过程 中的 操作 ， 应 使用操 作票 。 行。 ３ ． ５ 处 理 事 故 时， 不得 有 无关 人 员进入 主 控 室 ， 干扰 变 电站 事 故 （ ４ ） 主保护 动作 跳 闸后 ， 在 没有查 明原 因和消 除故 障前 ， 不 可 强 不 得 占用联 系 电话 进行其 他 事 项 通话 ， 要 保证 和 调 度、 指 挥 系 行送电， 若保护范围内没有明显故障特征， 要汇报调度， 按调度命令 处 理 ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器事故跳闸的处理要求
[摘要]变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。
若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。
本文主要阐述了变压器跳闸原因、变压器跳闸处理要求、变压器异常运行的处理方法等问题。
【关键词】变压器；跳闸；处理要求
变压器跳闸容易造成用户停电，并使其他变压器过负荷或系统解列。
若跳闸的变压器不能很决恢复送电，应设法用其他电源恢复用户供电；有其他变压器过负荷时，应将过负荷值控制在允许范围之内；有系统解列时，应设法经其他途径恢复系统并列。
1、变压器跳闸原因
变压器内部故障；与变压器有关的设备故障引起的，如差动保护范围内的电流互感器、断路器、隔离开关、连接线等故障；送出线路故障，保护或断路器拒动等引起的越级跳闸；继电保护误动作，人员误碰或误操动等。
2、变压器跳闸处理要求
在变压器跳闸时，要根据跳闸时的继电保护动作和事故当时的外部现象判断故障原因。
在变压器内部出现故障时不得强送电。
若为有关设备故障则应将故障排除后再送电，若为送出线路故障越级跳闸，则将该线路隔离后，即可恢复变压器送电。
一般处理要求是：
2.1 凡变压器的主保护（瓦斯气体、差动等）动作或虽未动作但跳闸时有明显爆炸声、火光、烟等事故现象，未消除故障前不得送电。
2.2 若只是后备保护动作，厂、站内没有事故现象，排除故障元件后就能迅速恢复供电。
2.3 装有重合闸的变压器，跳闸后重合不成功，要排除故障后再送电。
2.4 有备用变压器或备用电源自动投入的变电站，在运行变压器跳闸时要先启用备用变压器或备用电源，再检查跳闸变压器。
2.5 中性点直接接地电网中，高压断路器二相分合闸不同期或非全相合闸，变压器停送电操动都有可能引起过电压，包括传送到低压侧的过电怪，故变压器
停送电操动时应保持中性点直接接地
2.6 变压器事故过负荷时，应立即采取措施在规定时间内降低负荷，或投入备用变压器倒负荷，改变运行接线或按规定限制负荷等。
2.7 当变压器跳闸不能马上送电时，应对系统中变压器中性点进行重新安排，以满足保护的要求。
3、变压器异常运行的处理方法
3.1 变压器内部发出不均匀的异声处理
变压器在正常运行中发出的声音应是均匀的“嗡嗡”声，这是由于交流电通过变压器绕组时，在铁芯内产生周期性的交变磁通。
磁通的变化，造成铁芯的振动而出现异常响声。
若出现其他异常声音都是不正常现象，要查明其原因。
3.2 变压器油色、油位异常处理
油枕的正常油色是透明带黄色，如出现红棕颜色表明出现油质劣化现象。
要进行油化验，还要根据化验结果决定进行油处理或更换新油。
在变压器运行中，一般油位应在油枕上表计的士35℃中间的零位附近。
3.3 不对称运行的原因及处理
（1）因三相负荷值差别较大，造成不对称运行。
例如变压器带有大功率的单相电炉、电气机车及电焊变压器等。
（2）由三台单相变庄器组成三相变压器，在一台损坏而用不同参数的变压器代替时，产生电流和电压的不对称。
（3）基于某种原因使变压器两相运行时，造成不对称运行。
例如：中性点直接接地的系统中，在一相线路故障，暂时两相运行；三相变压器组中一相变压器故障暂时以两相变压器运行；三相变压器一相绕组故障；变压器某侧断路器的一相断开；变压器的分接头接触不良等。
变压器不对称运行导致的后果是变压器的容量降低，即可用容量小于仍在运行的两相变压器的额定容量之和，并且可用容量的大小与电流的不对称度有关。
变压器出现不对称运行时，不但对变压器本身有一定的危害，而且使用户的受到影响。
它还对沿线通信线路产生干扰，对电力系统继电保护工作条件产生影响等，这些都不可忽视。
所以，在运行中出现变压器不对称运行，要迅速查明原因，予以消除。
3.4 变压器冷却系统异常运行处理
在油浸风冷式变压器，风扇因故停运后，要按现场运行规程规定降低容量运行；对强迫油循环变压器，如冷却装置电源、电扇、潜油泵故障和冷却水中断等，使冷却系统停止运行时，变压器不准继续运行。
3.5 变压器轻瓦斯保护动作处理
（1）变压器轻瓦斯动作。
一是因滤油、加油和冷却系统不严密使空气进入变压器或因温度下降、漏油，使油位降低；二是变压器内部轻微故障，出现微量气体；三是发生穿越性短路，保护的二次回路故障引起的误动。
出现以上现象，经变压器外部检查尚未发现任何异常时，要对气体继电器中的气体进行鉴别。
（2）鉴别瓦斯的判断方法。
一是瓦斯中不含可燃性成分，也无色无味，这表明聚集的气体为空气，此时变压器可以正常运行，要继续观察。
二是若气体有可燃性，就表明变压器内部有故障，要停止变压器运行。
并按照气体性质来判断变压器内部故障的性质。
如气体颜色为黄色是可燃的。
就是本质故障；如果是灰色强烈臭味可燃性气体，就是绝缘纸或纸板故障；若为灰色和黑色易燃气体，即为短路后油被烧灼分解的气体。
（3）处理。
在轻瓦斯信号动作后，经过查找原因，还不能作出确切的判断时，要对油进行色谱分析，并结合电气试验来做出综合判断。
参考文献
[1] 任俊峰：变压器的异常运行与分析，甘肃电力技术，2007.2
[2] 王真威：变压器的异常运行分析及处理，山西焦煤科技，2009.4
[3] 李学新：探讨大型强迫油循环变压器瓦斯保护动作原因，科技资讯，2009.22
[4] 杨莹彤：小型水电站变压器安全运行研究，浙江水利水电专科学校学报，2008.4
[5] 张伟群：变压器瓦斯保护动作的原因与判断，电工技术杂志，2001.1。
